Hello les potos,

Tout est dans le titre, j'ai depuis un moment une belle platine CD Lurné audiomeca obsession I (la première version)... en rade...

Thanks
Dernière édition: 19 Jui 2017 22:29 par Le bleu.
L'administrateur a désactivé l'accès en écriture pour le public.

Ch plan/schéma pour platine CD Pierre Lurné.... 20 Jui 2017 14:04 #2

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3325
  • Remerciements reçus 58
  • Points : 16140
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Et les photos ? on a plus le droit de voir tes trésors ?
Je crains que cela soit une recherche difficile, mais un bon technicien dans ton coin y a pas ?
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

Ch plan/schéma pour platine CD Pierre Lurné.... 20 Jui 2017 14:32 #3

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6625
  • Remerciements reçus 187
  • Points : 81440
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Pas de technicien qui ai les plans.... :cry:













L'administrateur a désactivé l'accès en écriture pour le public.

Ch plan/schéma pour platine CD Pierre Lurné.... 20 Jui 2017 19:51 #4

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
j'ai cherché sur le net .... rien vu.
poubelle ! .... ;)
L'administrateur a désactivé l'accès en écriture pour le public.

Ch plan/schéma pour platine CD Pierre Lurné.... 21 Jui 2017 13:07 #5

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3325
  • Remerciements reçus 58
  • Points : 16140
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat

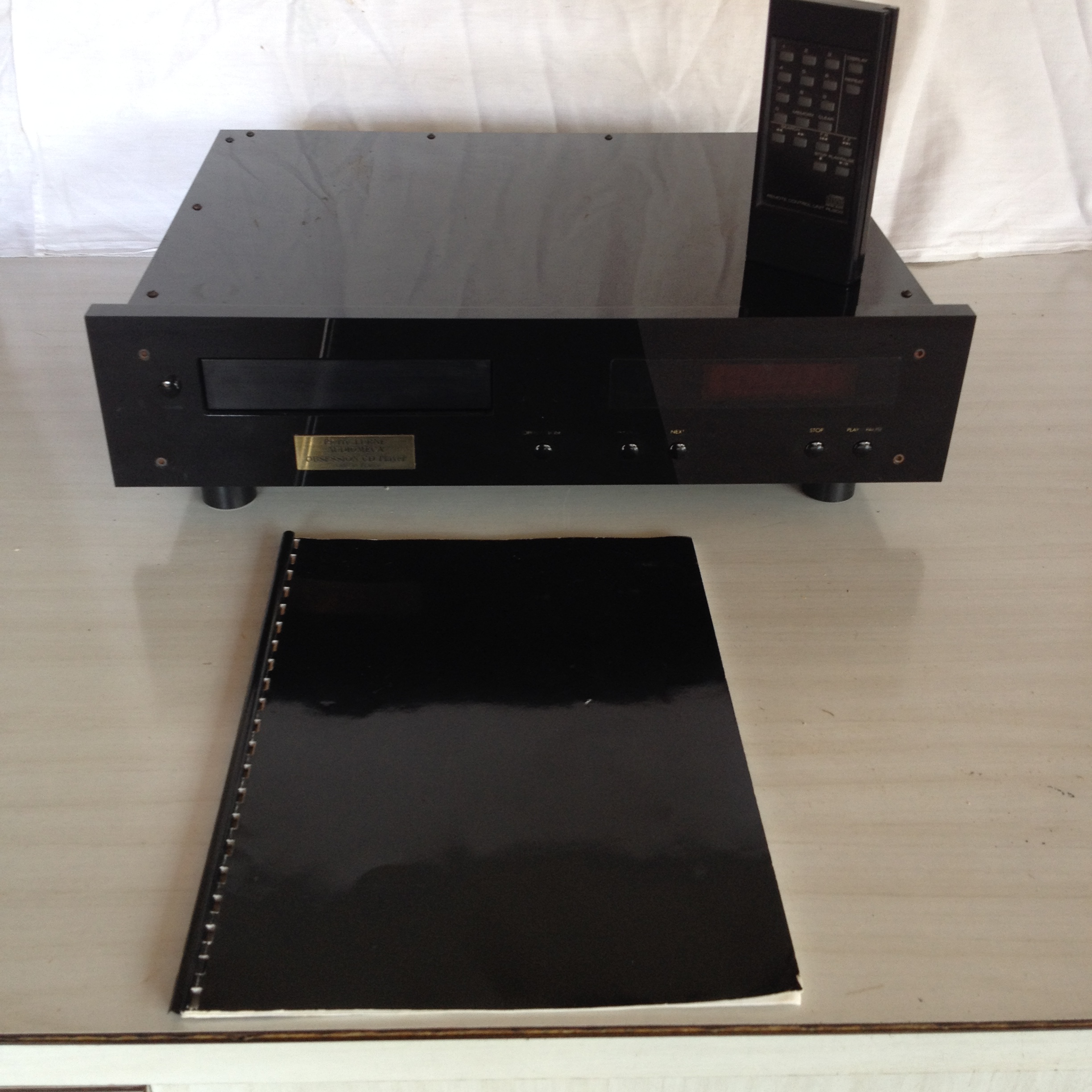

Bel objet. Pas de la tôle papier cigarettes.Et bon mécanisme de lecture.
C'est bien çà:





Et c'est un pb électronique ?
Aucun technicien ne s'y intéresse sans les schémas ?
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

Ch plan/schéma pour platine CD Pierre Lurné.... 21 Jui 2017 15:52 #6

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6625
  • Remerciements reçus 187
  • Points : 81440
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
ThierryN écrit:

Et c'est un pb électronique ?
Aucun technicien ne s'y intéresse sans les schémas ?

électronique? oui ou non.... il ne voit pas le CD. Lentille propre, cablage et soudures vérifier, alimentation ok, il faut aller plus loin.

Aucun technicien? :
Si moi.... mais je ne suis pas fortiche en lecteur de CD!!!
:mrgreen:
L'administrateur a désactivé l'accès en écriture pour le public.

Ch plan/schéma pour platine CD Pierre Lurné.... 21 Jui 2017 17:33 #7

  • Toscan
  • Portrait de Toscan
  • Hors Ligne
  • Fou des platines
  • Thorens un jour Thorens toujours
  • Messages : 983
  • Remerciements reçus 22
  • Points : 1024
  • Karma: 0
  • Médaille en chocolat
est ce que le moteur entraine la rotation du lecteur , j'avais un soucis avec un denon 755 ar , pas de reconnaissance de lecture
J'ai changé le bloc optique et il est reparti
C'est quoi comme mécanique optique a l’intérieur "Philips" j'imagine amélioré
Il est difficile de trouver de bon techniciens , j'ai eu un lecteur cd marantz cd73 qui a lâché au bout de trois ans et personne n'a pu me le réparer sur Nantes , pas assez patients les gars
Thorens un jour Thorens toujours Ampli Jolida jd202a , Audiotec Pa800D, deux nf10 grundig, lecteur cd sacd Pioneer , convertisseur Marantz hd1, hp JM Reynaud Nano, , Préampli Creek obh18, platines dual 1009, Thorens cb83n , 184 Michel Ange, Thorens td124, 2 Thorens 135
2 collaros 4t200 Tannoy...
L'administrateur a désactivé l'accès en écriture pour le public.

Ch plan/schéma pour platine CD Pierre Lurné.... 21 Jui 2017 18:30 #8

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3325
  • Remerciements reçus 58
  • Points : 16140
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Il semble que la lentille se déplace sur rails , comme un Teac.
As-tu regardé le fonctionnement appareil ouvert ?
La lentille se déplace-t-elle jusqu'au centre du disque ?

Le cas sur un Teac: rails encrassés. Invisible à l'oeil . nettoyage à l'alcool ménager + très légère lubrification (juste un chiffon à lunettes avec une goutte d'huile pour machine à coudre) et c'était reparti.
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

Ch plan/schéma pour platine CD Pierre Lurné.... 21 Jui 2017 19:39 #9

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Sur un lecteur sony qui me disait "no disc", j'ai nettoyé les deux rails parallèles, puis j'ai mis de la nouvelle graisse blanche.
Il a refonctionné immédiatement, cela fait 7 ans que ça dure.
L'administrateur a désactivé l'accès en écriture pour le public.

Ch plan/schéma pour platine CD Pierre Lurné.... 22 Jui 2017 12:46 #10

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3325
  • Remerciements reçus 58
  • Points : 16140
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
:ok:
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

Ch plan/schéma pour platine CD Pierre Lurné.... 03 Juil 2017 23:34 #11

  • vincent
  • Portrait de vincent
  • Hors Ligne
  • Dinosaure du galet
  • BiG ONE
  • Messages : 1453
  • Remerciements reçus 16
  • Points : 1548
  • Karma: 0
  • Médaille en chocolat
Salut Ben,

Décris-moi les symptômes avec précision si tu veux un coup de main.
Des lecteurs cd, j'en dépanne très régulièrement ( c'est mon taff au cas où tu ne t'en souviendrais plus :mrgreen: )
Là dessus c'est une sanyo SFP1. j'en ai peut être dans mes tiroirs c'est une mécanique qui a été utilisée par beaucoup de constructeurs ( linn, cec, rotel... )
Changer un bloc optique est facile, c'est juste du mécano en plus petit .
De toute façon il y a neuf chance sur dix que ce soit ça. Je regarde demain et je te dis.

A pluche.

V
:ok:
L'administrateur a désactivé l'accès en écriture pour le public.

Ch plan/schéma pour platine CD Pierre Lurné.... 04 Juil 2017 13:44 #12

  • vincent
  • Portrait de vincent
  • Hors Ligne
  • Dinosaure du galet
  • BiG ONE
  • Messages : 1453
  • Remerciements reçus 16
  • Points : 1548
  • Karma: 0
  • Médaille en chocolat
A pas... Seulement des SFP101.
Reste plus que eBay ( 50 balles ) Mais c'est quasi sûr que c'est ça.
L'administrateur a désactivé l'accès en écriture pour le public.

Ch plan/schéma pour platine CD Pierre Lurné.... 04 Juil 2017 14:10 #13

  • vincent
  • Portrait de vincent
  • Hors Ligne
  • Dinosaure du galet
  • BiG ONE
  • Messages : 1453
  • Remerciements reçus 16
  • Points : 1548
  • Karma: 0
  • Médaille en chocolat
Rectification :
J'en ai UNE !!!!!!
U°) U°) :JGN)

Adresse please.. Je l'ai certainement mais pas envie de chercher.
L'administrateur a désactivé l'accès en écriture pour le public.

Ch plan/schéma pour platine CD Pierre Lurné.... 04 Juil 2017 14:34 #14

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6625
  • Remerciements reçus 187
  • Points : 81440
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Hihaaaa U°) U°)

Pour les symptômes.... pfff ça fait une paille que je l'ai refermé, faut que je le ressorte, il est en carton sous une pile... et en ce moment, je suis en train de refaire mon atelier, c'est le bronx dans le garage.

De mémoire pas de lecture, pas de mouvement de lentille. J'avais pensé changer le bloc, mais j'aurai aussi aimer tester qqs point avec le schéma, mais je crois que le schéma un peu dur à trouver.

Donc ok pour le changement de bloc, au moins je saurai si c'est ça, merci (_-_)
Adresse en MP

BEN
