SUJET : Philips CD 350 - 2ème génération de platines CD - 1985 (présentations, réparations)

Philips CD 350 - 2ème génération de platines CD - 1985 (présentations, réparations) 05 Mar 2022 16:10 #1

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6625
  • Remerciements reçus 187
  • Points : 81440
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Hello,

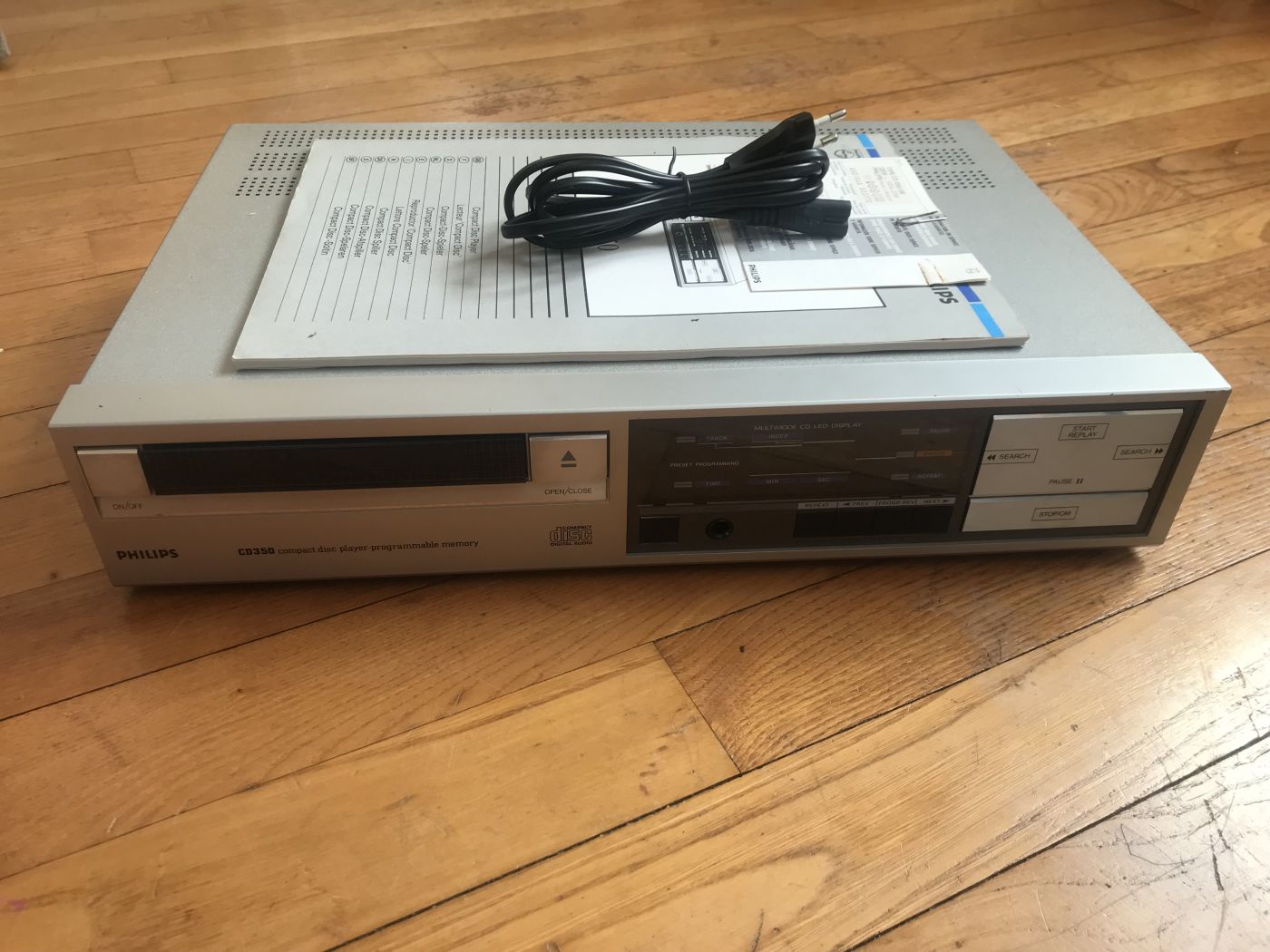

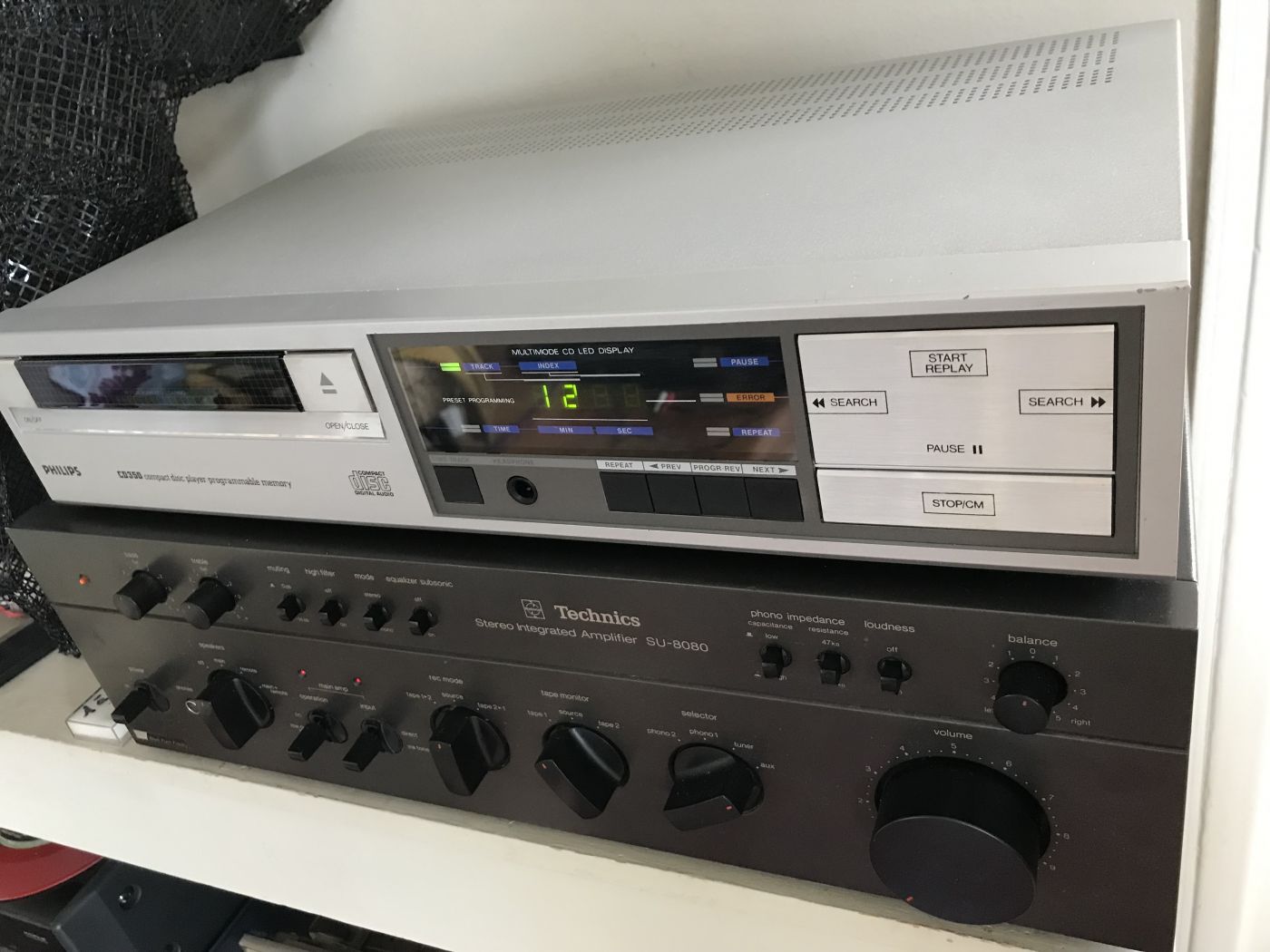

Arrivée cette semaine à la maison, une belle Philips CD-350 de 1985. :oops:

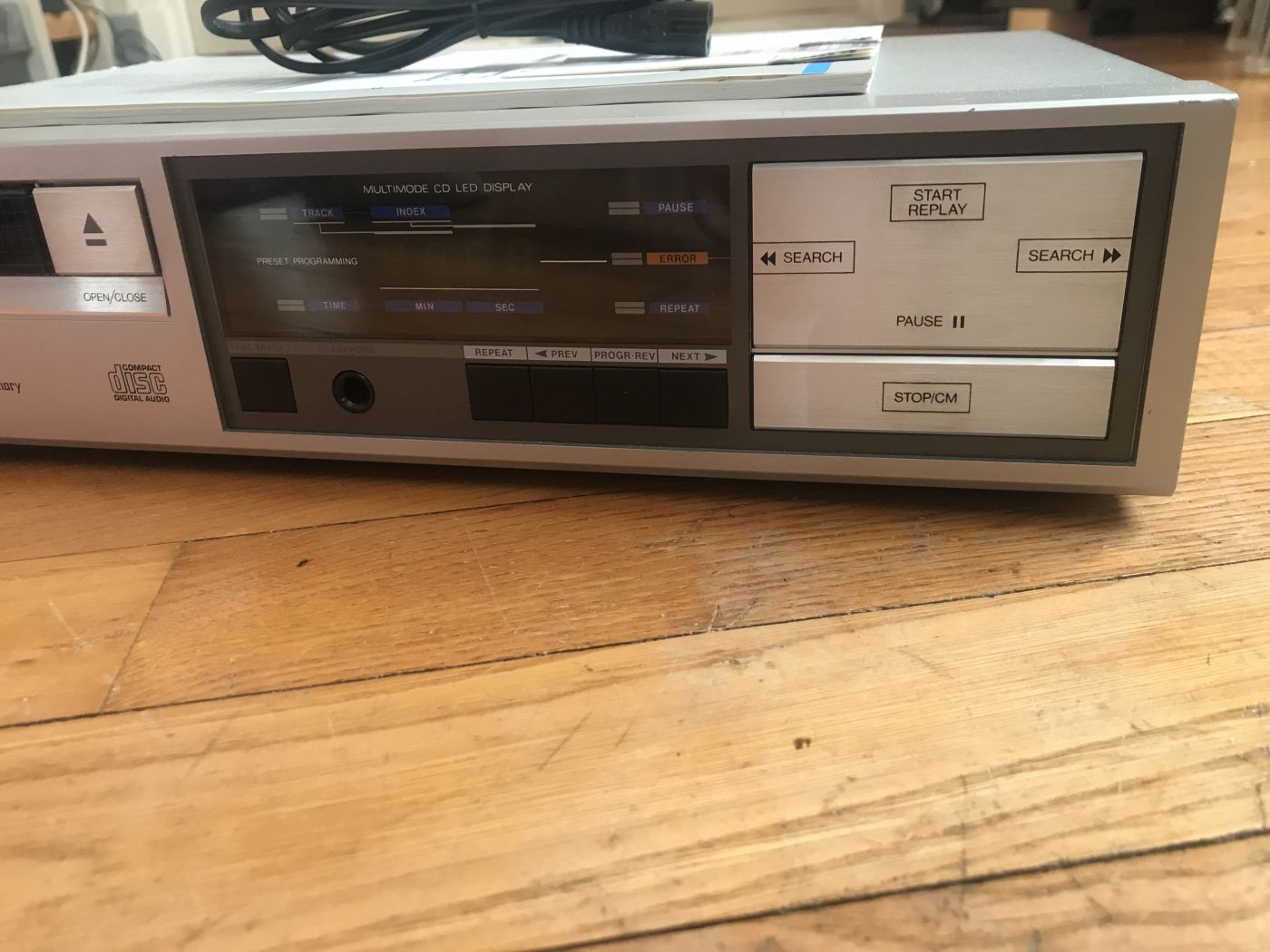

Façade alu, grosses touches, petit afficheur rétro, on est dans la continuité des premières générations pour le look et le fonctionnement.
(Elle a gardée le look de la fameuse/connue CD-104, elle est juste un peu plus large que la CD 104 pour être dans le format des ampli et autres éléments)

La différence avec les premières générations, c'est la conception/fabrication. Ici on est plus vers 3kg, 3,5 exactement, au lieu des 6 à 10kg des premières générations.
Le châssis n'est plus en tôle, mais en plastique moulé comme quasiment toutes les Philips suivantes (châssis d'ailleurs très bien fait, solide et qui ne rouille pas)
Coté électronique, mise à par un carte d'affichage, tout le reste tient sur une seule carte de circuit imprimé, c'est fini les 2, 4 ou 4 cartes de composant.

Le bloc optique est un CDM2 / 10
et coté DAC c'est 2 x TDA1540P

Specifications :

Disc format: CD
Digital converter: 2 x TDA1540P
CD Mechanism: CDM-2 / CDM-2/10
Frequency response: 20Hz to 20kHz
Signal to Noise Ratio: 96dB
Channel separation: 90dB
Total harmonic distortion: 0.005%
Line output: 2V
Dimensions: 420 x 86 x 300mm
Weight: 3.5kg
Year: 1985












Dernière édition: 05 Mar 2022 16:15 par Le bleu.
L'administrateur a désactivé l'accès en écriture pour le public.

Philips CD 350 - 2ème génération de platines CD - 1985 (présentations, réparations) 05 Mar 2022 16:18 #2

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6625
  • Remerciements reçus 187
  • Points : 81440
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Info - Doc - Pub :

Elle existe aussi un noire.






Quelques doc-pub :









Et la rare télécommande qui se vendait en accessoire.

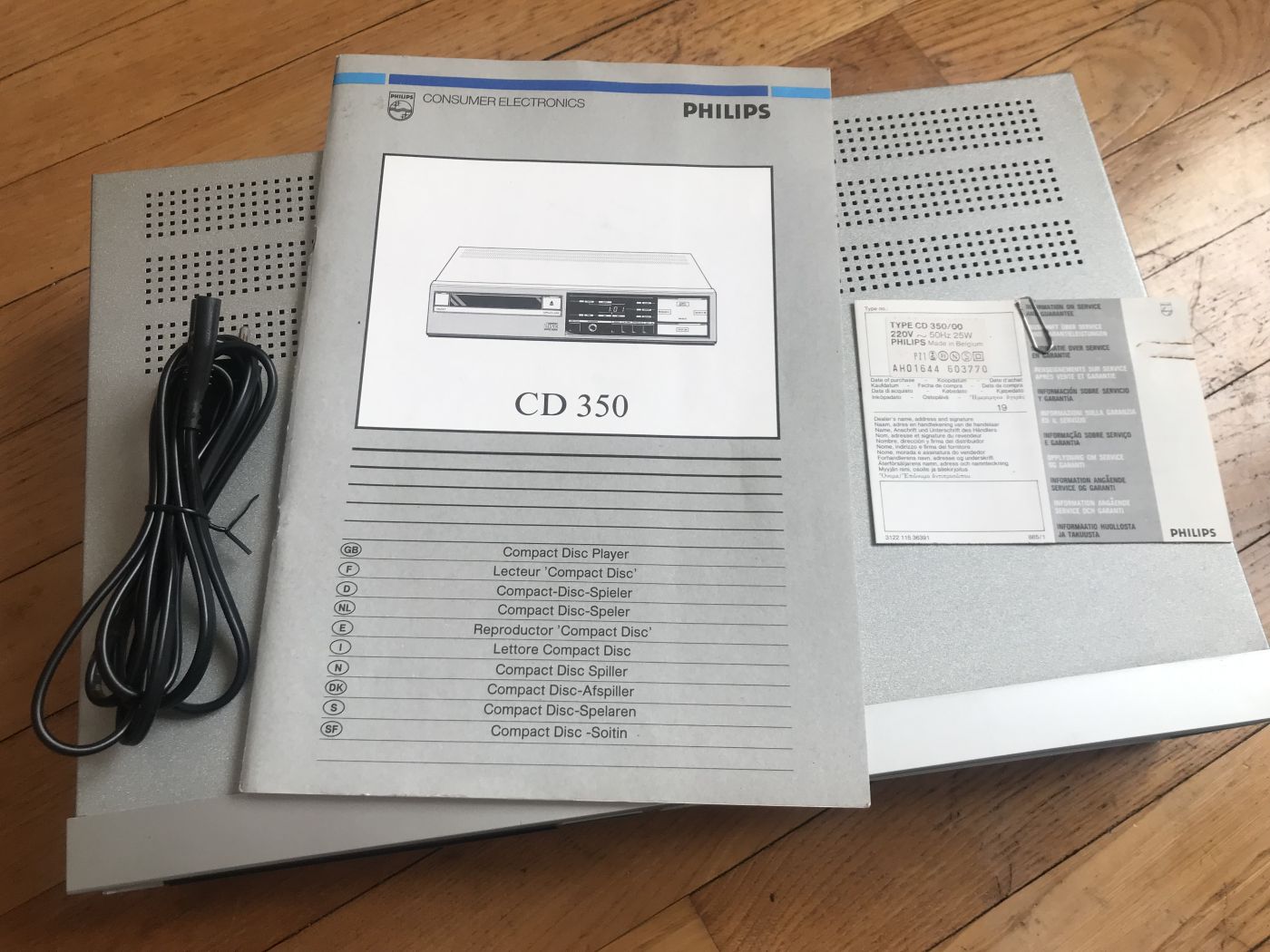

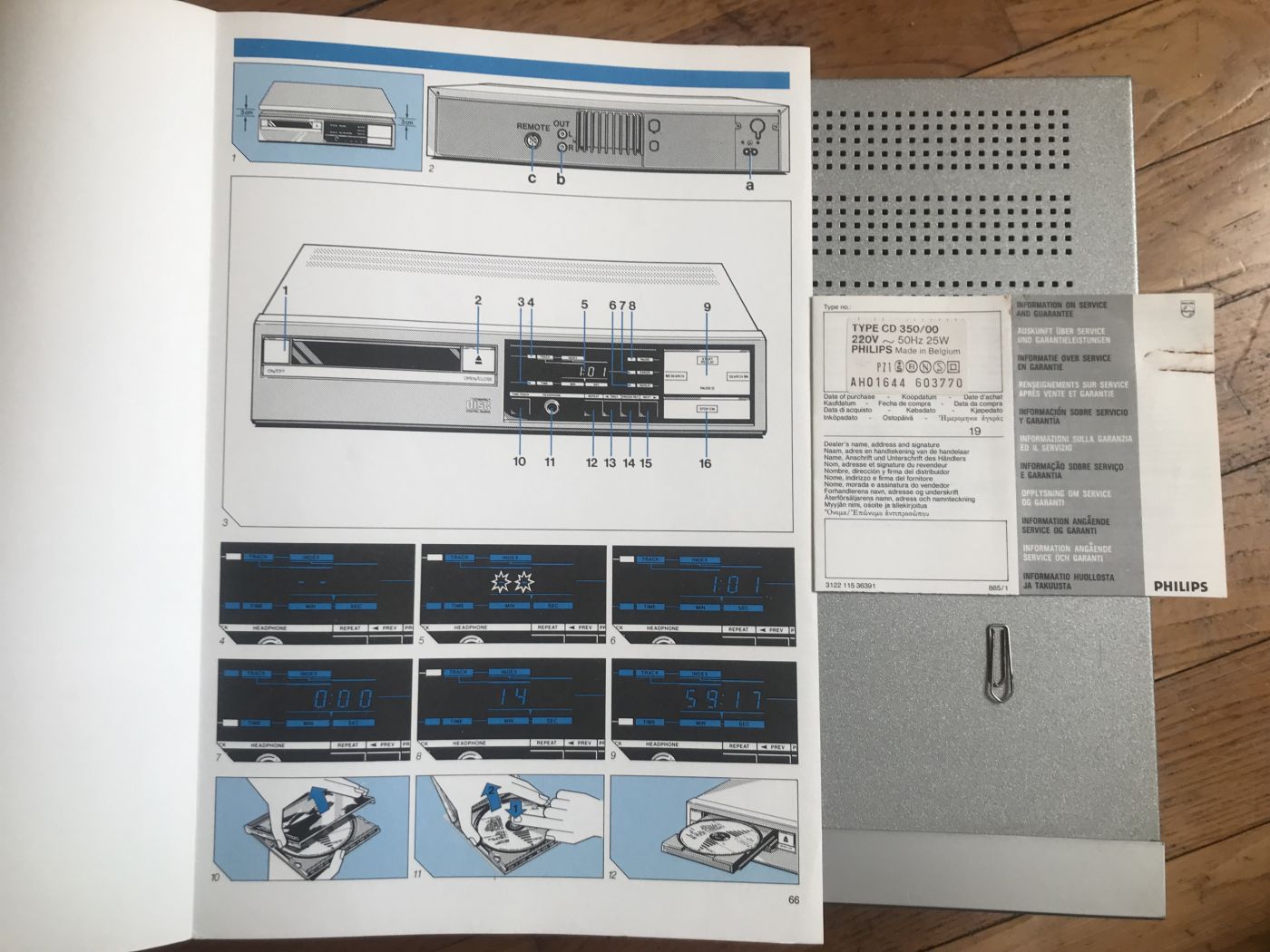

Le manuel et la technique (provenance Hifiengine)

Ce fichier est masqué pour les invités.
Veuillez vous connecter ou vous enregistrer pour le consulter.


Ce fichier est masqué pour les invités.
Veuillez vous connecter ou vous enregistrer pour le consulter.

Rendering Error in layout BBCode/Image: Property "url" is not defined in /home/tourjjdr/public_html/idler-drive.com/components/com_kunena/template/system/layouts/bbcode/image/unauthorised.php on line 14
Layout was rendered in /home/tourjjdr/public_html/idler-drive.com/components/com_kunena/template/blue_eagle/html/topic/default_message.php on line 50
Dernière édition: 05 Mar 2022 16:26 par Le bleu.
L'administrateur a désactivé l'accès en écriture pour le public.

Philips CD 350 - 2ème génération de platines CD - 1985 (présentations, réparations) 06 Mar 2022 14:52 #3

  • Time window
  • Portrait de Time window
  • Hors Ligne
  • Fou des platines
  • Messages : 962
  • Remerciements reçus 47
  • Points : 1055
  • Karma: 1
  • Médaille en chocolat
Superbe état

Il n'y aurait pas les traces de doigts sur on/off et open/close on la croirait neuve :ok:
L'administrateur a désactivé l'accès en écriture pour le public.

Philips CD 350 - 2ème génération de platines CD - 1985 (présentations, réparations) 06 Mar 2022 19:54 #4

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6625
  • Remerciements reçus 187
  • Points : 81440
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Time window écrit:
les traces de doigts sur on/off et open/close:



Pas encore nettoyé !
:roll:
L'administrateur a désactivé l'accès en écriture pour le public.

Philips CD 350 - 2ème génération de platines CD - 1985 (présentations, réparations) 06 Mar 2022 21:07 #5

  • Time window
  • Portrait de Time window
  • Hors Ligne
  • Fou des platines
  • Messages : 962
  • Remerciements reçus 47
  • Points : 1055
  • Karma: 1
  • Médaille en chocolat
On se laisse aller... *ttg>
L'administrateur a désactivé l'accès en écriture pour le public.

Philips CD 350 - 2ème génération de platines CD - 1985 (présentations, réparations) 06 Mar 2022 21:17 #6

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6625
  • Remerciements reçus 187
  • Points : 81440
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
tout à fait !! :mrgreen:
je voulais l'ouvrir ce WE, mais je suis retardé par un petit ampli qui marchait, mais ne marche plu, et qui donc, squat mon établi...
Je fini l'ampli et j'ouvre la PHILIPS-350.
L'administrateur a désactivé l'accès en écriture pour le public.

Philips CD 350 - 2ème génération de platines CD - 1985 (présentations, réparations) 10 Mar 2022 23:51 #7

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6625
  • Remerciements reçus 187
  • Points : 81440
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat

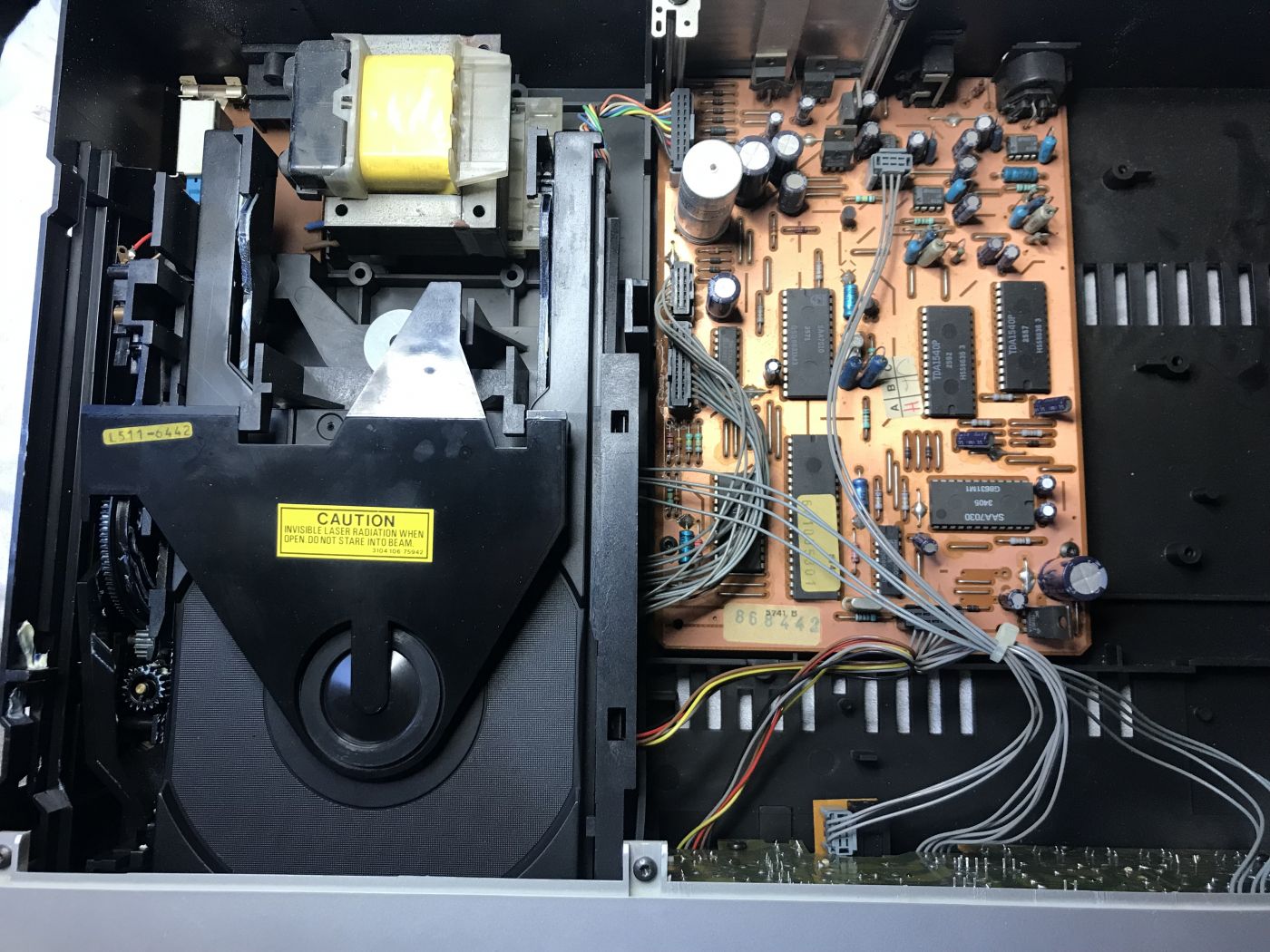

C'est ouvert.

Simple et assez basic

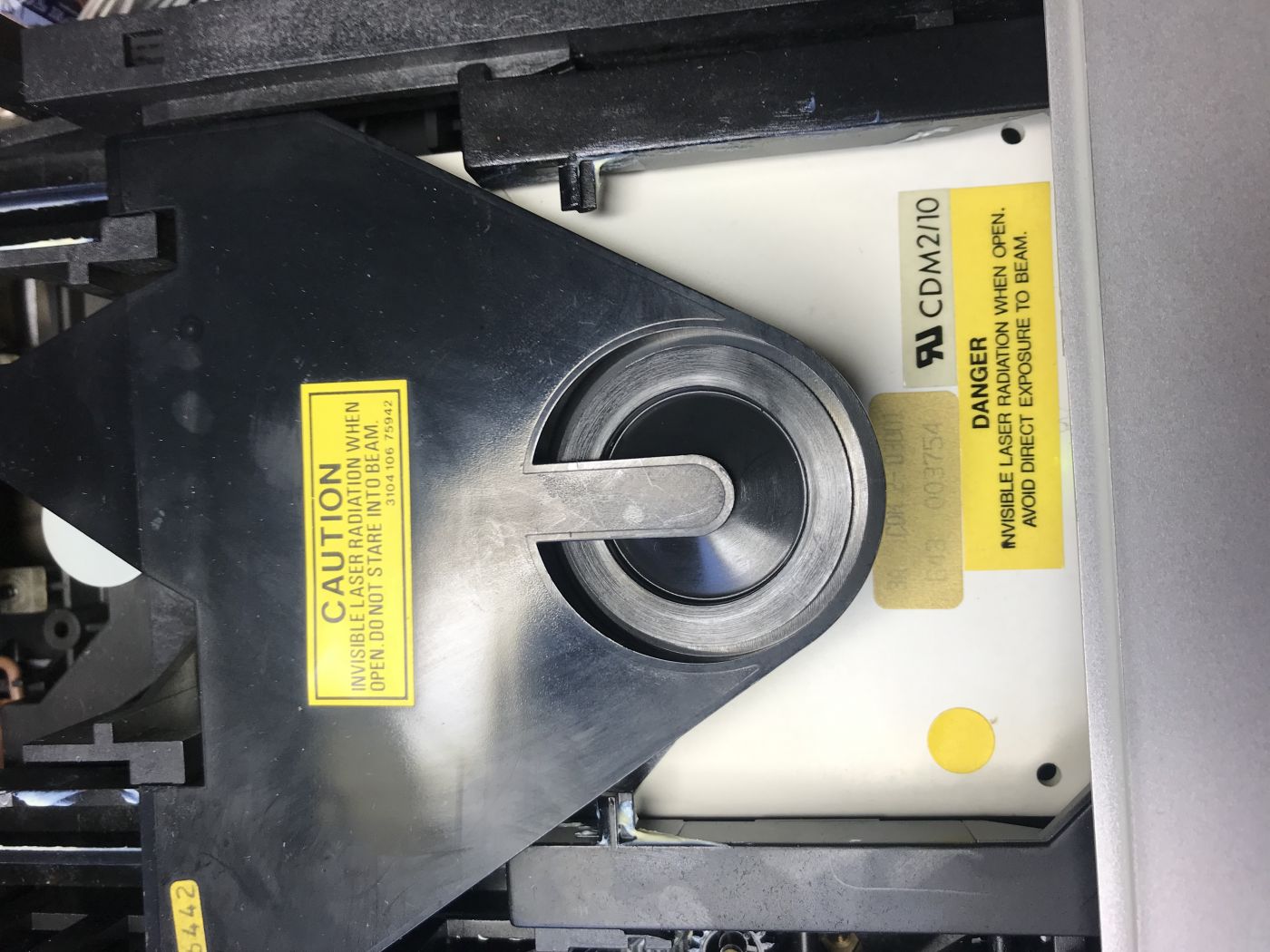

Une fois le tiroir ouvert, on voit le bloc qui tient l'optique, c'est bloc blanc sur ce modèle, et c'est bien un CM2 / 10

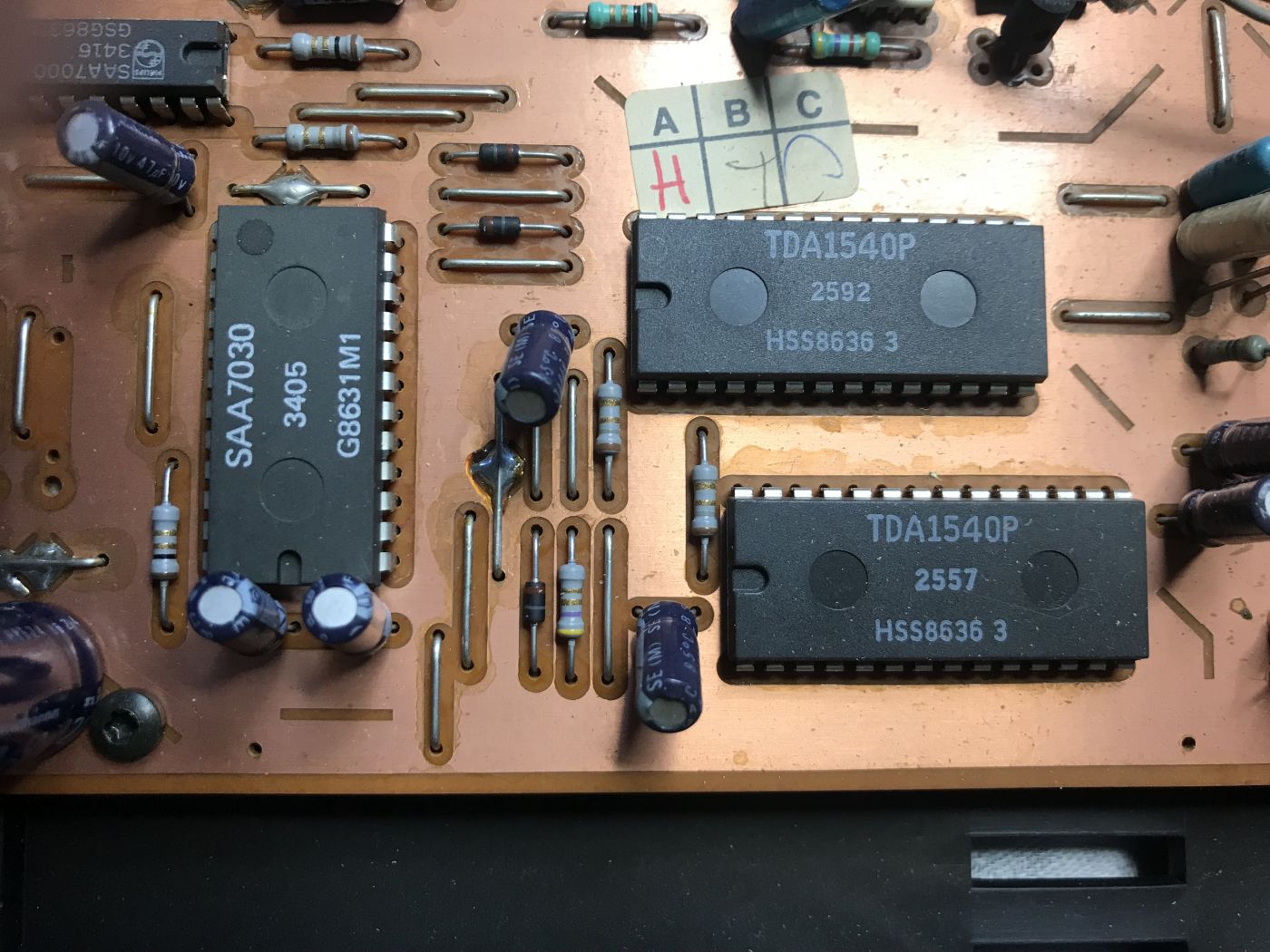

Pour les DAC, c'est bien aussi 2 TDA1540


Dernière édition: 10 Mar 2022 23:52 par Le bleu.
L'administrateur a désactivé l'accès en écriture pour le public.

Philips CD 350 - 2ème génération de platines CD - 1985 (présentations, réparations) 11 Mar 2022 00:02 #8

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6625
  • Remerciements reçus 187
  • Points : 81440
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Mise sous tension, il s'allume, il y a la recherche de disque, ok. Mais le tiroir ne s'ouvre pas, je savais que c'était la panne, ou une des pannes (??)


Après recherche et ouverture manuel, essayé plusieurs choses, pas de point bloquant, pas de pièces cassées, la mécanique est bien graissée, tout glisse, pas de grain de sable...

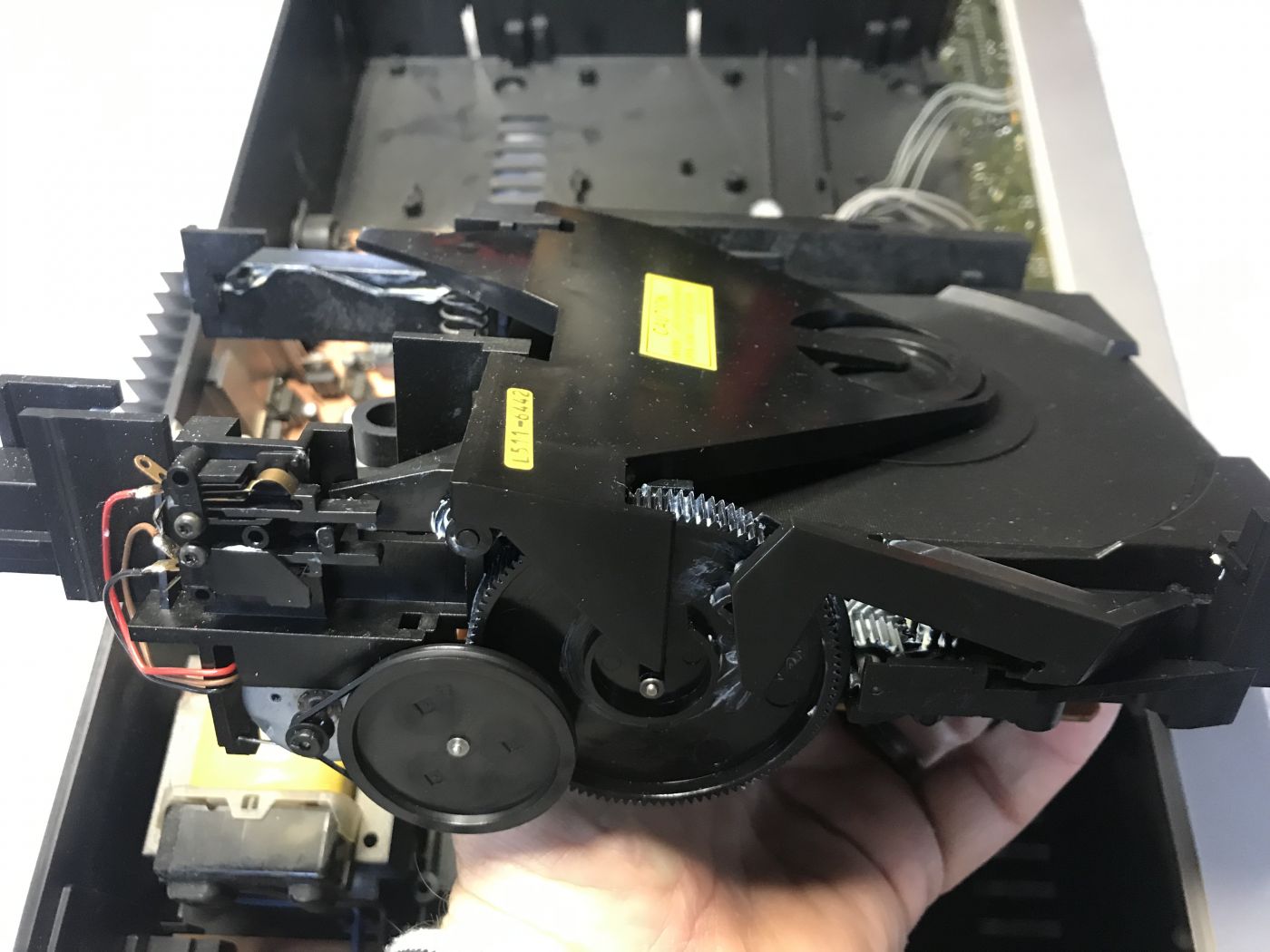

L'ouverture se fait via un bouton interrupteur qui commande un moteur, qui fait tourner une courroie, qui actionne des roues dentées qui ouvre le tiroir via une crémaillère. (la courroie sert d'amortisseur ou fusible, si quelqu'un bloc la porte, la courroie patine ce qui évite de casser les engrenages)

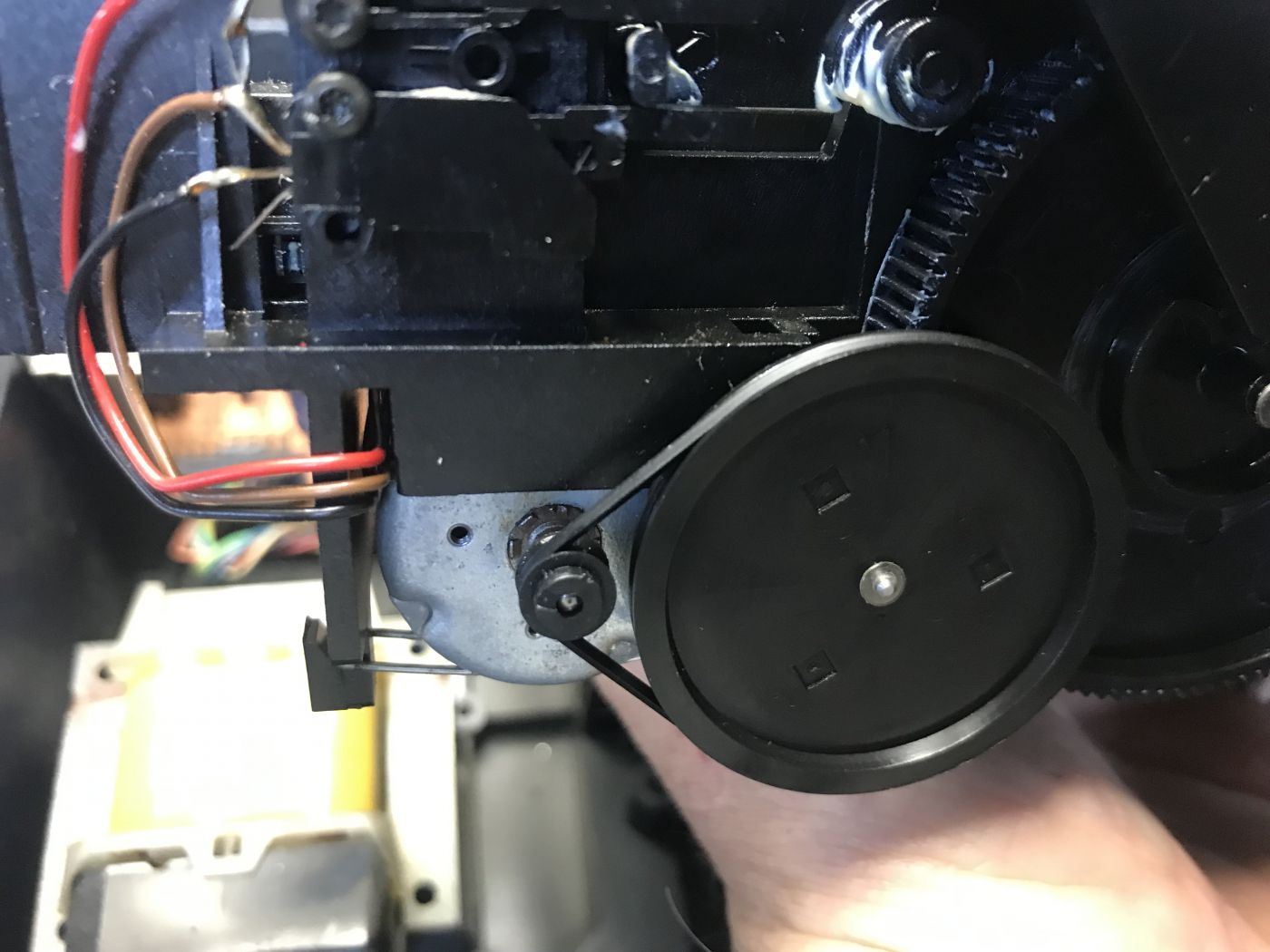

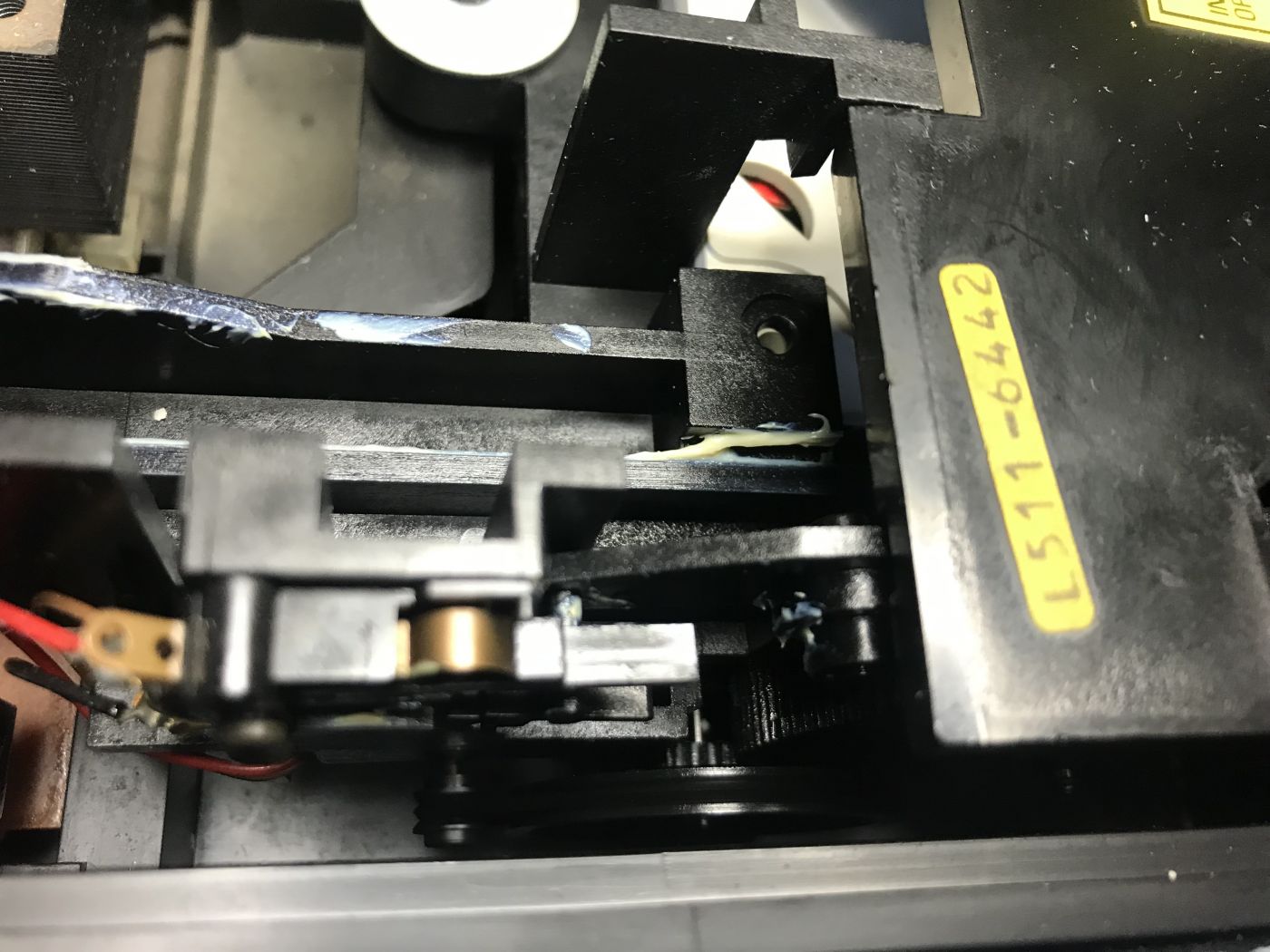

Le problème vient de la courroie, elle patine coté moteur, elle a 45ans, elle est sèche et un peu détendue.

elles est là, le long du flanc gauche (en bas sur la photo)







Il faut sortir le bloc-méca, pour y avoir accès, c'est au millimètre. Heureusement que c'est bien foutu, car les fils sont assez long, on peut sortir le bloc sans avoir à tout débrancher, oufff....








La fautive :





Dernière édition: 11 Mar 2022 00:06 par Le bleu.
L'administrateur a désactivé l'accès en écriture pour le public.

Philips CD 350 - 2ème génération de platines CD - 1985 (présentations, réparations) 11 Mar 2022 09:29 #9

  • bouloud38
  • Portrait de bouloud38
  • Hors Ligne
  • Passionné
  • Messages : 203
  • Remerciements reçus 10
  • Points : 232
  • Karma: 0
Bravo le bleu,
Toujours une certaine satisfaction d'entreprendre un chantier de réparation sur un appareil, de réussir à déterminer quelle est la panne, d'atteindre l'endroit concerné sans casser quoi que ce soit, de le voir fonctionner comme au premier jour ET, au final, de l'avoir sauvé de la décharge :banana:
Bravo et continuons à donner une seconde vie aux appareils :ok:
Bernard
L'administrateur a désactivé l'accès en écriture pour le public.

Philips CD 350 - 2ème génération de platines CD - 1985 (présentations, réparations) 11 Mar 2022 10:26 #10

  • Time window
  • Portrait de Time window
  • Hors Ligne
  • Fou des platines
  • Messages : 962
  • Remerciements reçus 47
  • Points : 1055
  • Karma: 1
  • Médaille en chocolat
bouloud38 écrit:
Bravo le bleu,
Toujours une certaine satisfaction d'entreprendre un chantier de réparation sur un appareil, de réussir à déterminer quelle est la panne, d'atteindre l'endroit concerné sans casser quoi que ce soit, de le voir fonctionner comme au premier jour ET, au final, de l'avoir sauvé de la décharge :banana:

... Et au final le poser sur une étagère... ou dans un placard... ou dans un grenier... ou dans un garage... *ttg>
L'administrateur a désactivé l'accès en écriture pour le public.

Philips CD 350 - 2ème génération de platines CD - 1985 (présentations, réparations) 11 Mar 2022 10:34 #11

  • bouloud38
  • Portrait de bouloud38
  • Hors Ligne
  • Passionné
  • Messages : 203
  • Remerciements reçus 10
  • Points : 232
  • Karma: 0
Time Window,
Je fais partie d'un Repair cafe d'où le discours U°)
Bernard
Dernière édition: 11 Mar 2022 10:34 par bouloud38.
L'administrateur a désactivé l'accès en écriture pour le public.

Philips CD 350 - 2ème génération de platines CD - 1985 (présentations, réparations) 11 Mar 2022 11:37 #12

  • Time window
  • Portrait de Time window
  • Hors Ligne
  • Fou des platines
  • Messages : 962
  • Remerciements reçus 47
  • Points : 1055
  • Karma: 1
  • Médaille en chocolat
Aucune agressivité dans mon propos...

Juste un constat ...de ce qui se passe bien souvent... et chez moi également ... :oops:

On entasse... on entasse...
Dernière édition: 11 Mar 2022 11:38 par Time window.
L'administrateur a désactivé l'accès en écriture pour le public.

Philips CD 350 - 2ème génération de platines CD - 1985 (présentations, réparations) 11 Mar 2022 12:08 #13

  • bouloud38
  • Portrait de bouloud38
  • Hors Ligne
  • Passionné
  • Messages : 203
  • Remerciements reçus 10
  • Points : 232
  • Karma: 0
:ok: :ok: :ok:
L'administrateur a désactivé l'accès en écriture pour le public.

Philips CD 350 - 2ème génération de platines CD - 1985 (présentations, réparations) 11 Mar 2022 20:41 #14

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6625
  • Remerciements reçus 187
  • Points : 81440
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Time window écrit:
Juste un constat ...de ce qui se passe bien souvent... et chez moi également ... :oops:
On entasse... on entasse...


Bien venu au club *ttg>

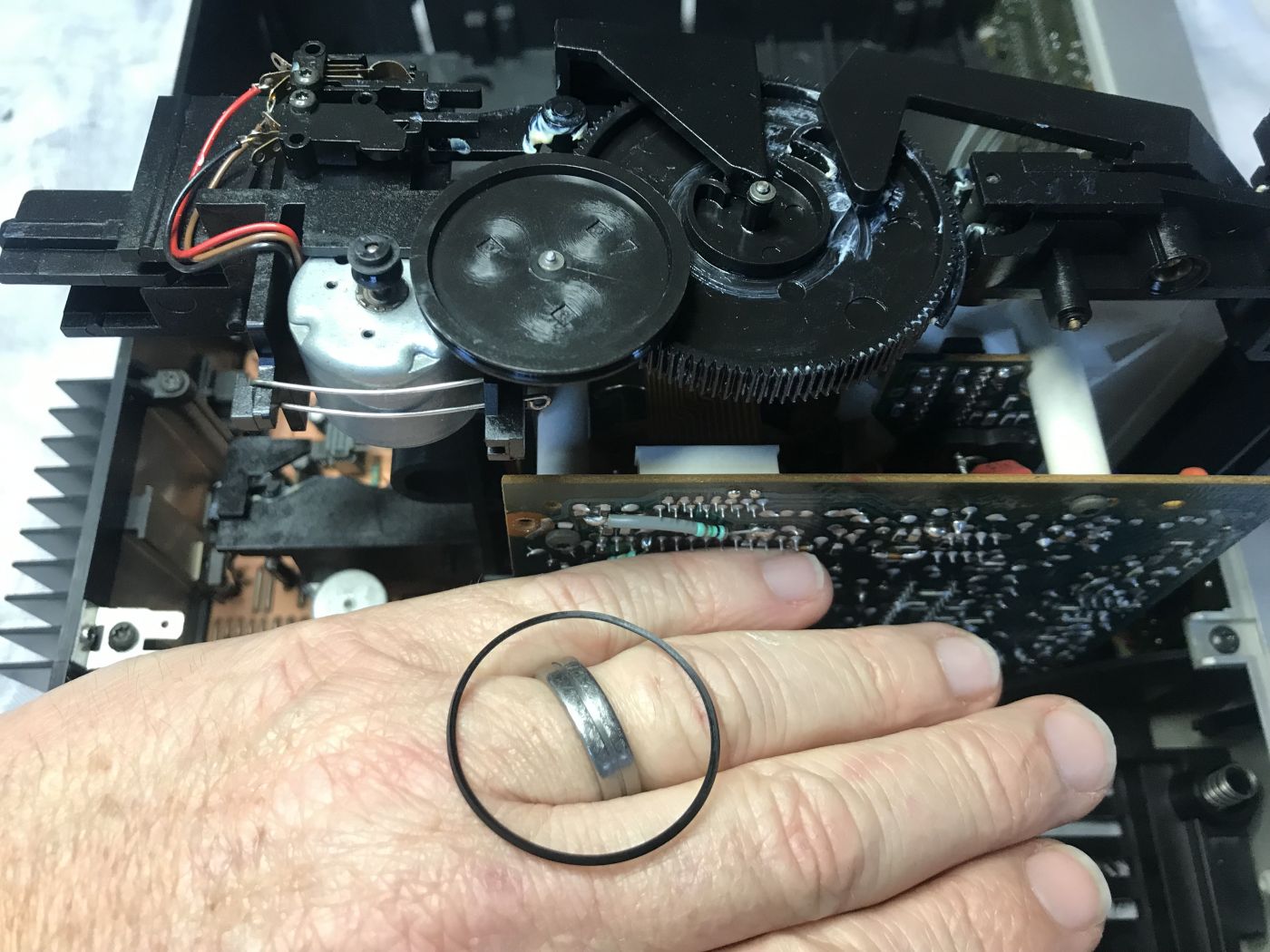

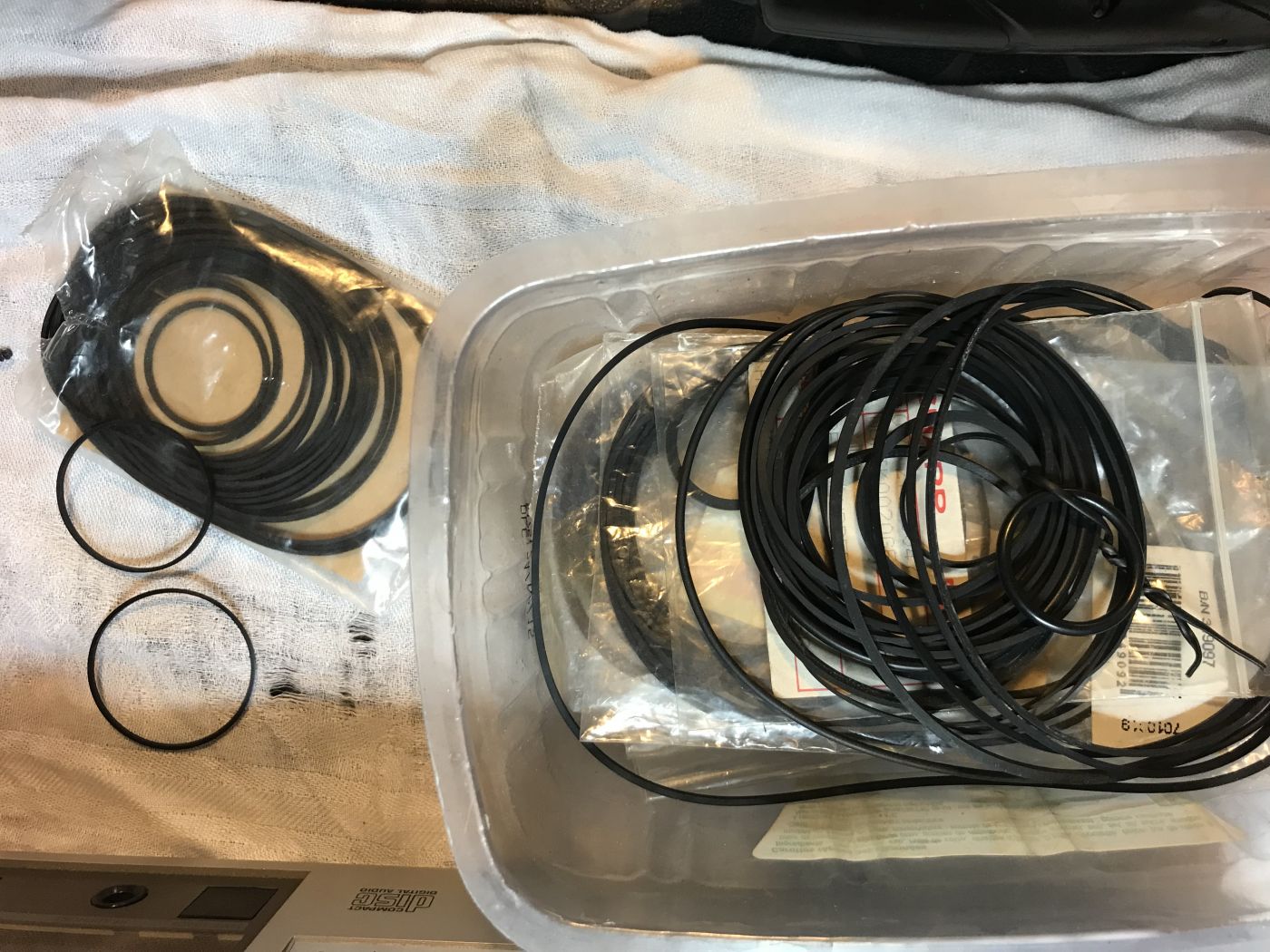

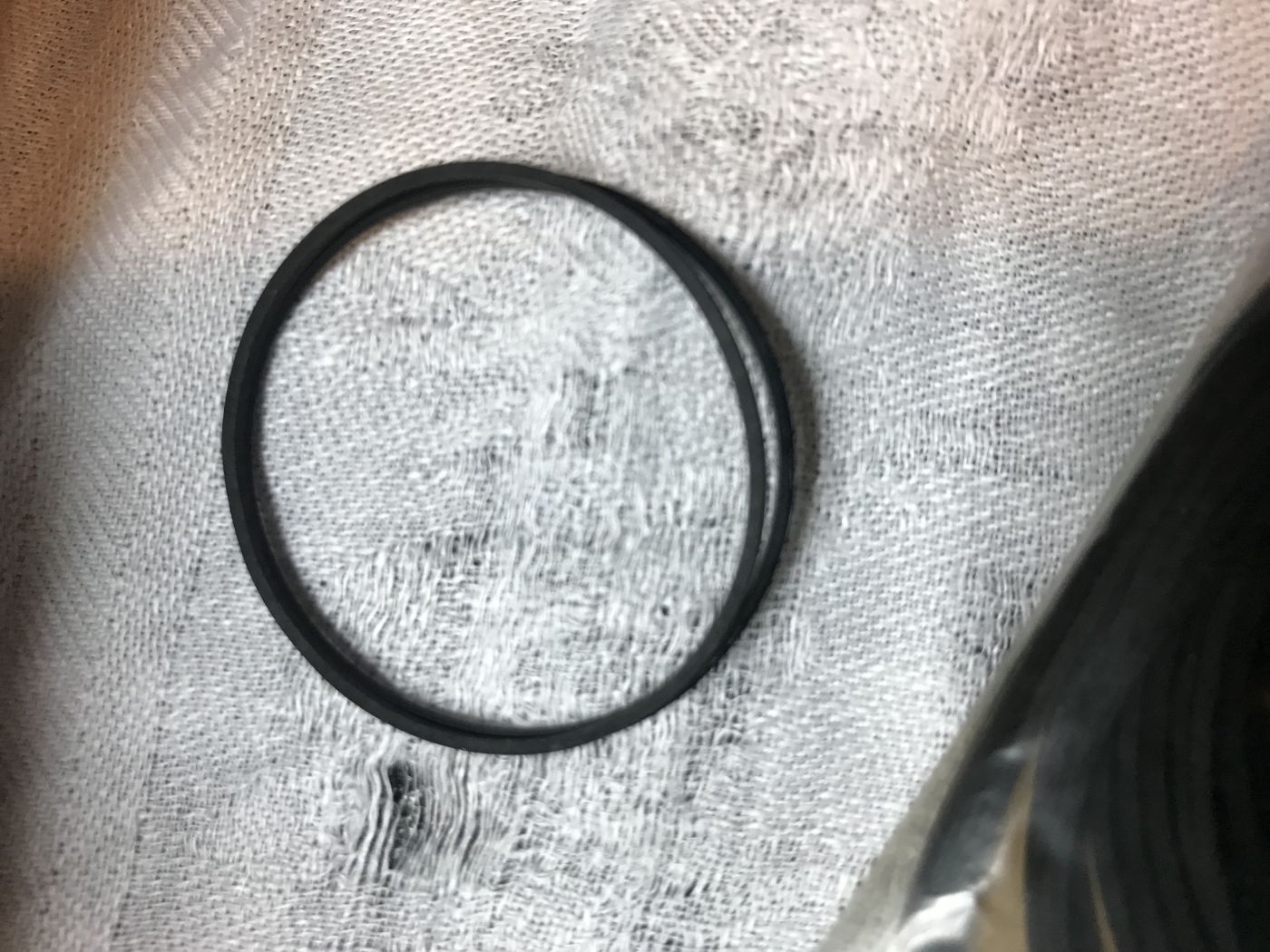

Bon, en fouillant dans mon broc, j'ai trouvé une courroie de 1mm moins longue et de même section.





(Sur la photo elle est posée sur l'autre)

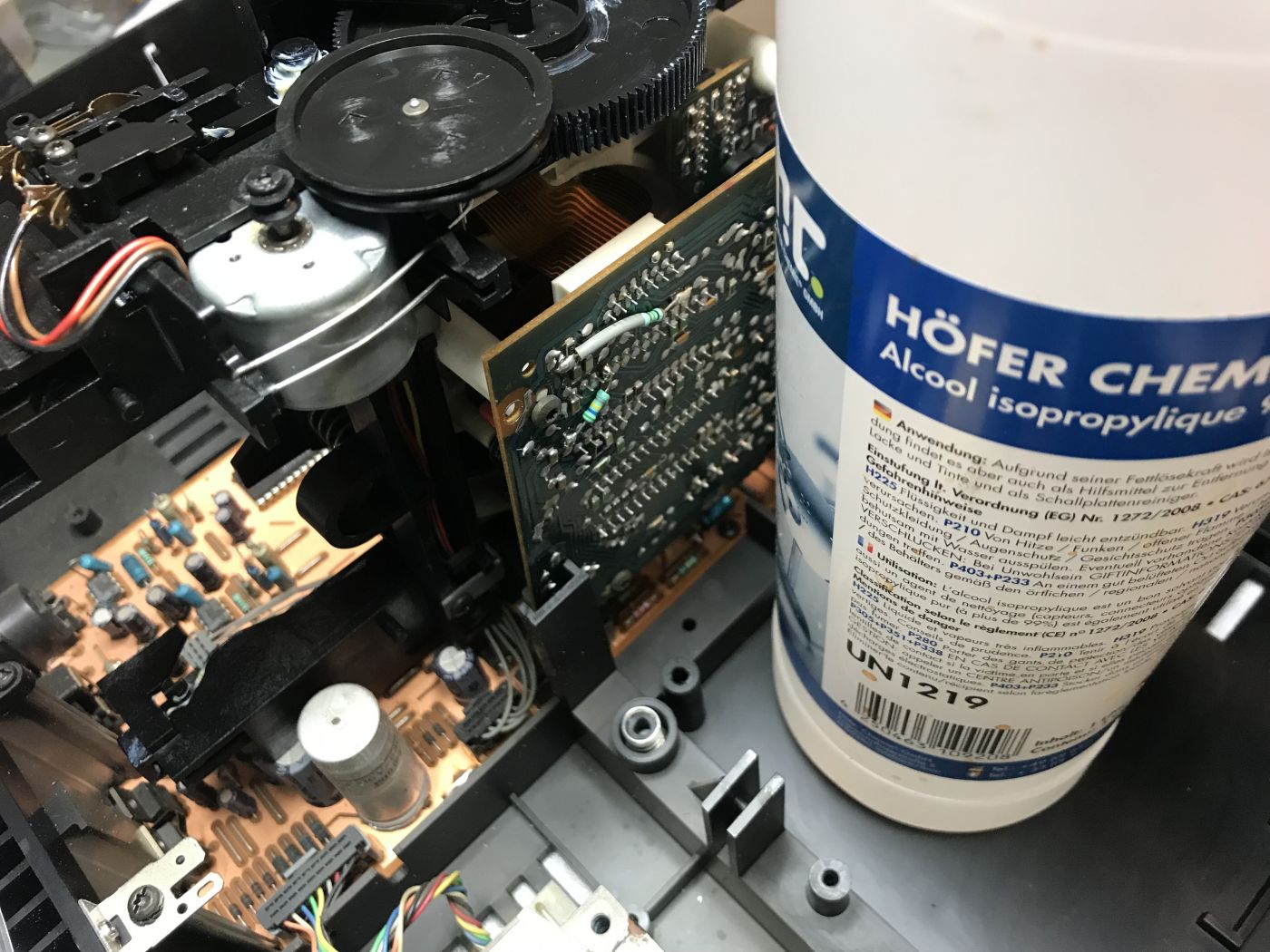

J'ai ensuite nettoyé les poulies à l'alcool Iso, puis remonter le tout pour un essai, c'est bon :banana:




Dernière édition: 11 Mar 2022 20:41 par Le bleu.
L'administrateur a désactivé l'accès en écriture pour le public.

Philips CD 350 - 2ème génération de platines CD - 1985 (présentations, réparations) 11 Mar 2022 20:56 #15

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6625
  • Remerciements reçus 187
  • Points : 81440
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Suite :

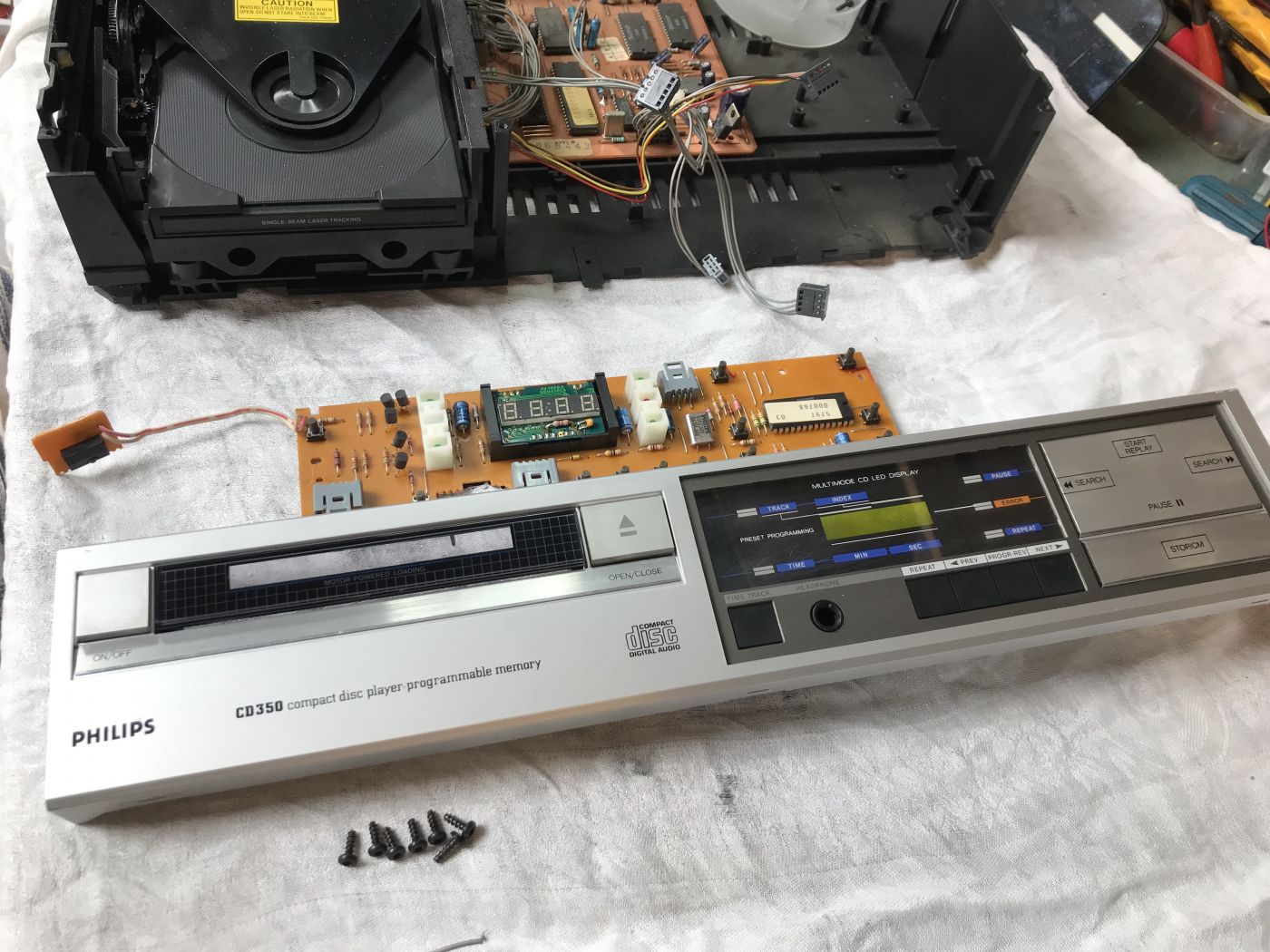

Comme elle était ouverte sur l'établi, cette grand mère de 37ans, je me suis dit autant aller jusqu'au bout. Donc on vérifie tout.

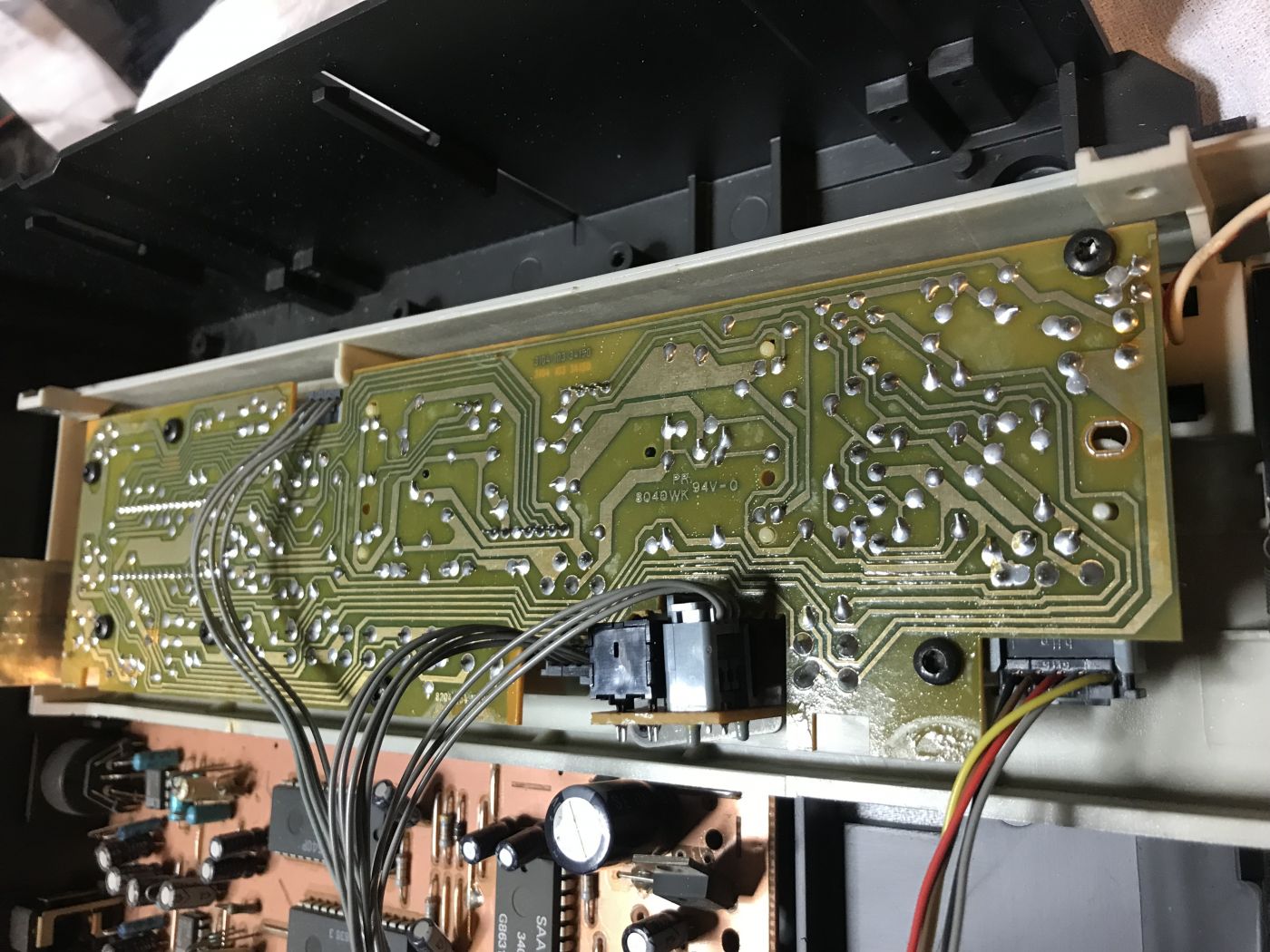

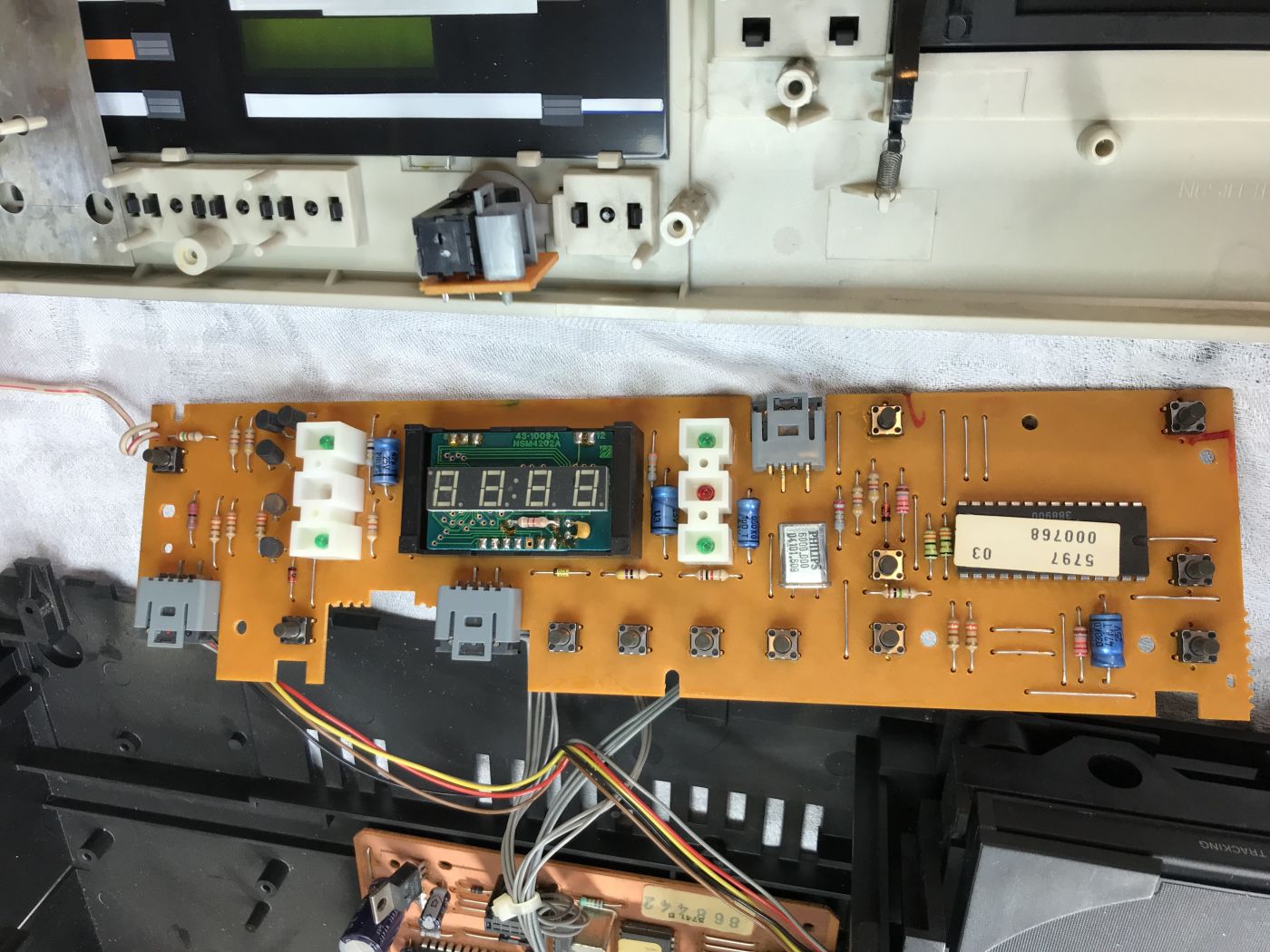

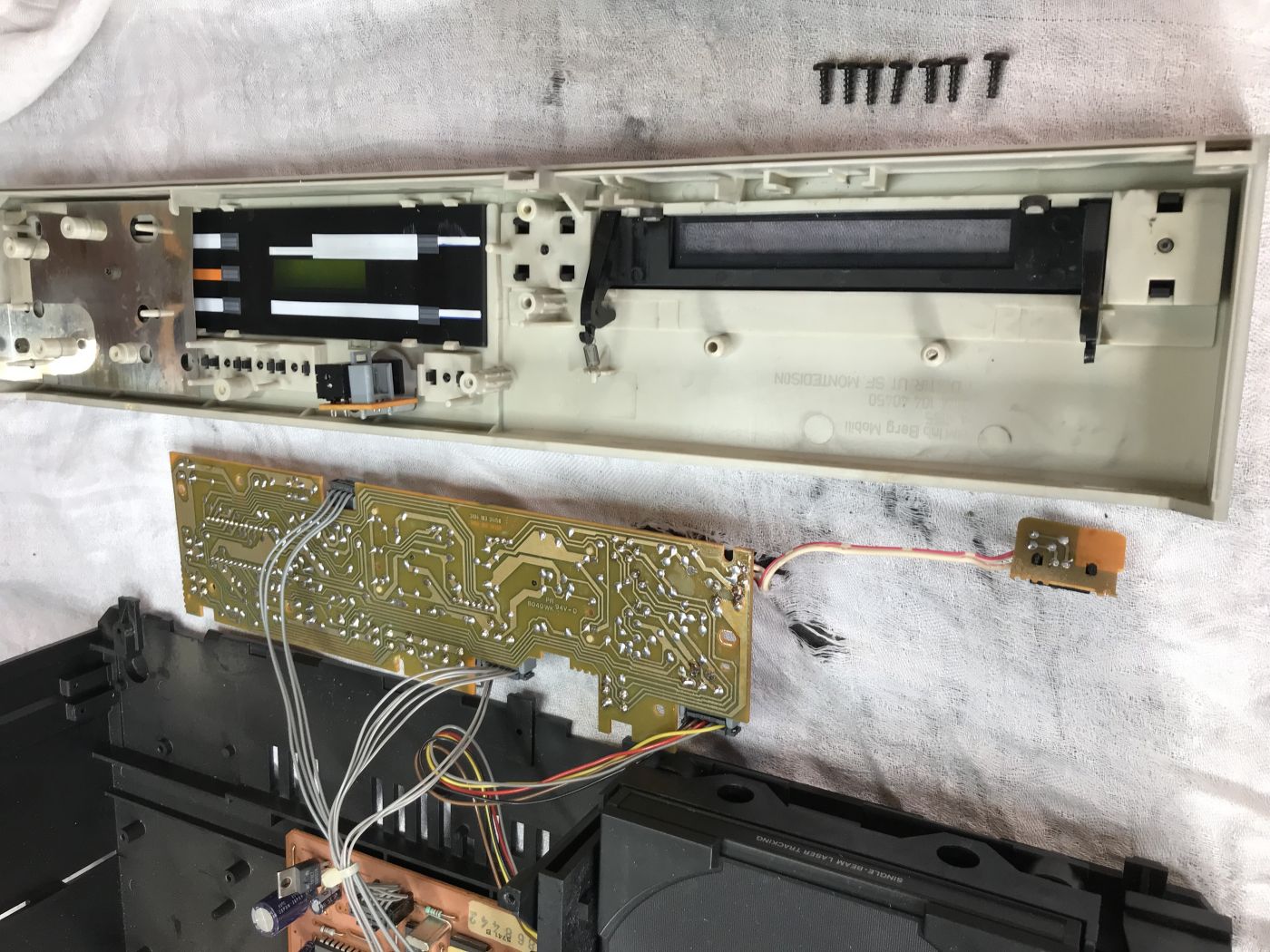

Vérif du CI, Circuit Imprimé, de la face avant : quelques soudures sont bien de couleur mat, avec un début de vergeture, donc je le ai reprise.

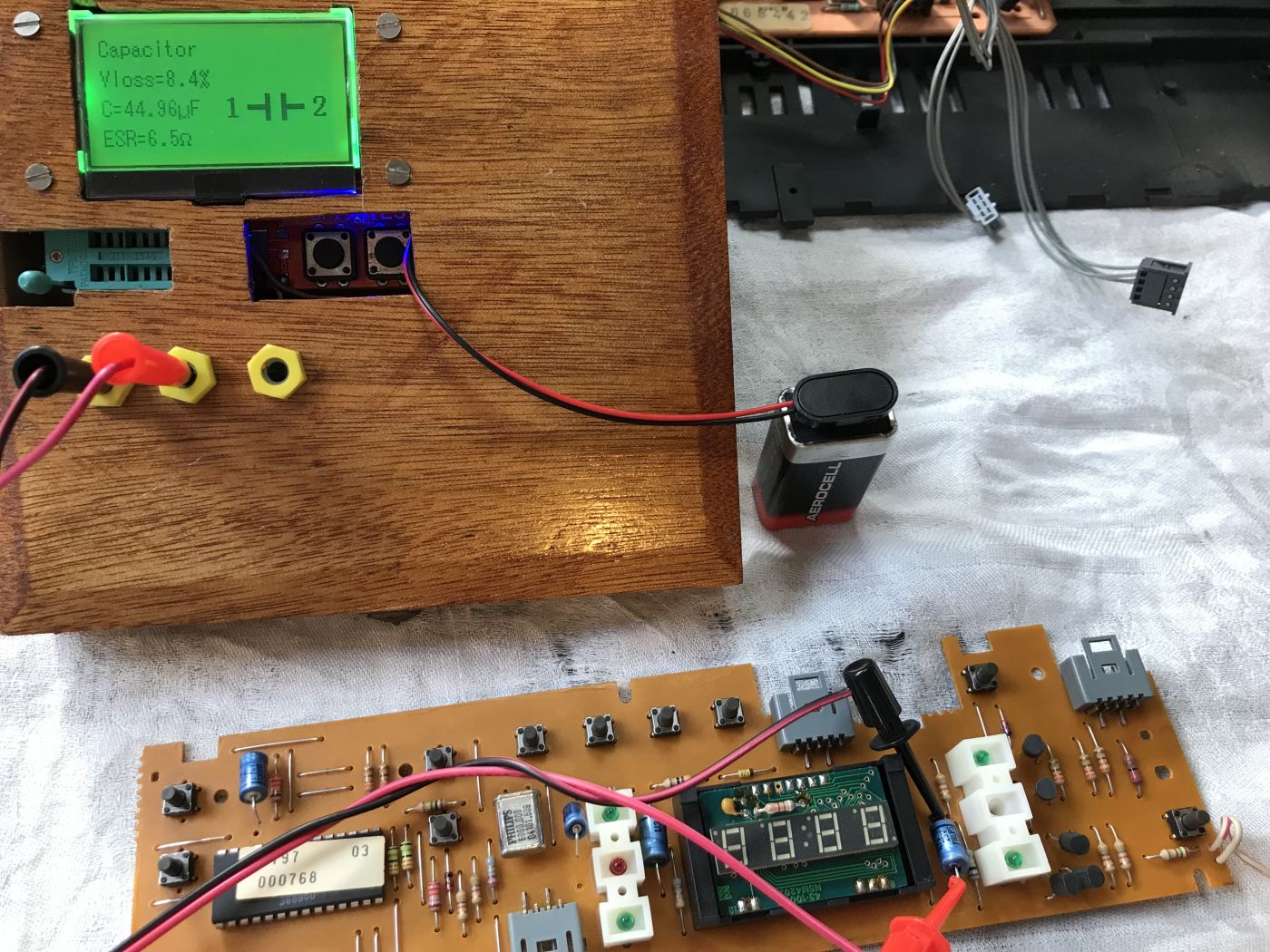

Une fois les soudures refaite, je contrôle les quelques chimiques présents sur la carte. Je dessoude une patte et je les contrôles avec mon super contrôleur chinois!

Les valeurs sont OK, l'ESR correcte, c'est ok.

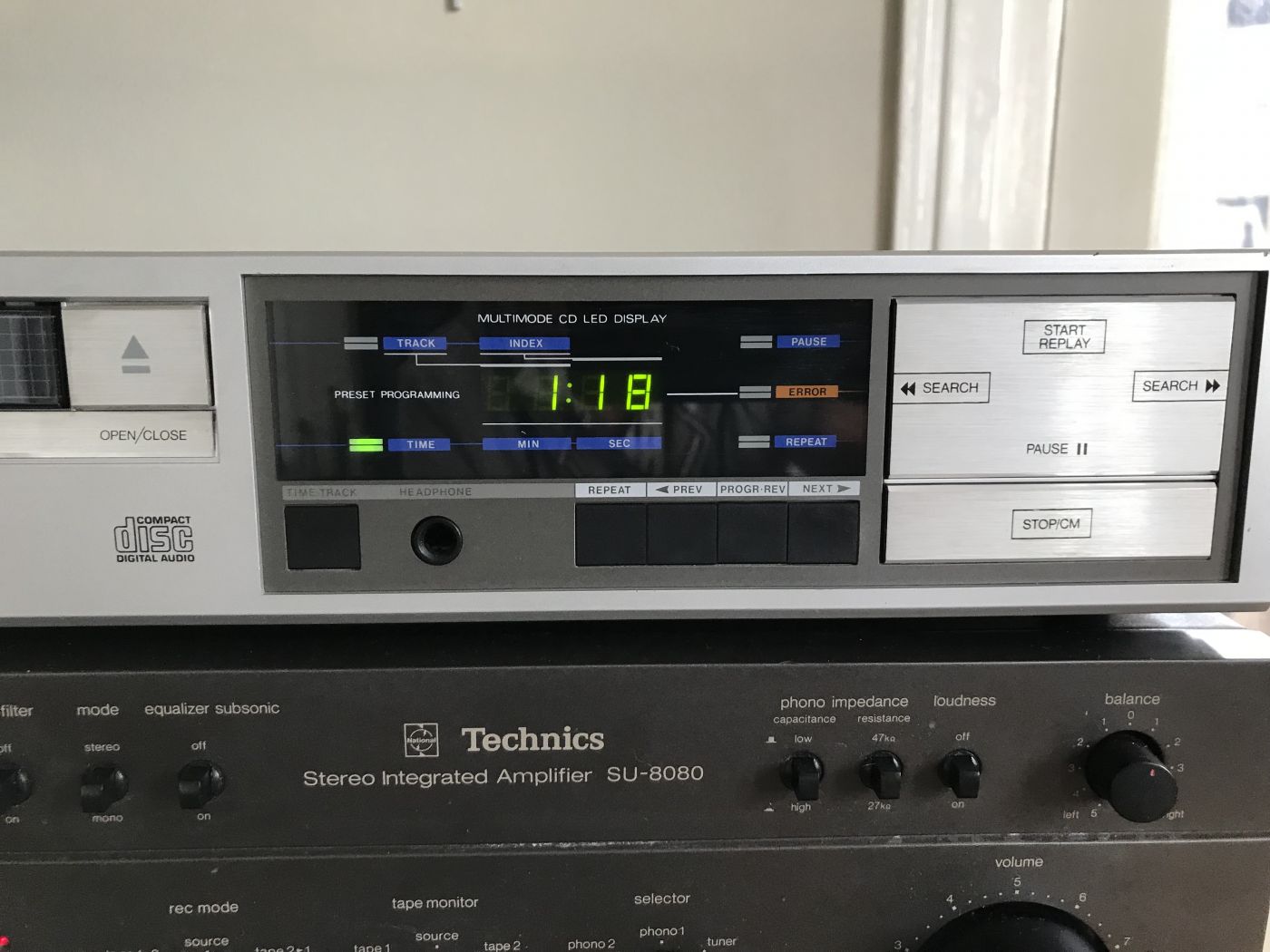

J'en profite pour nettoyer la façade de ses traces de doigts :mrgreen:




Dernière édition: 11 Mar 2022 20:59 par Le bleu.
L'administrateur a désactivé l'accès en écriture pour le public.

Philips CD 350 - 2ème génération de platines CD - 1985 (présentations, réparations) 11 Mar 2022 21:59 #16

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6625
  • Remerciements reçus 187
  • Points : 81440
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Suite :

Quitte à en être là, autant continuer.

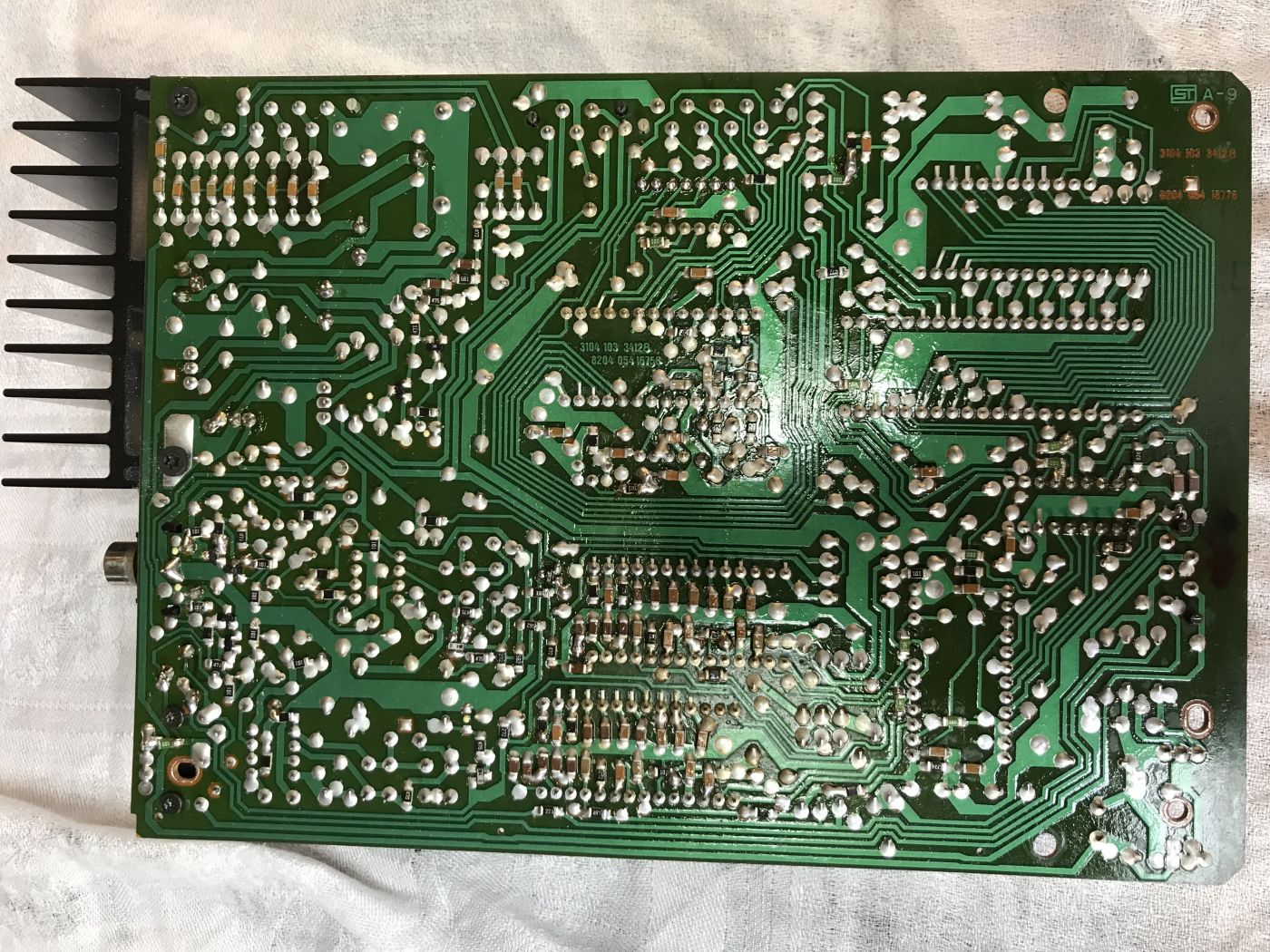

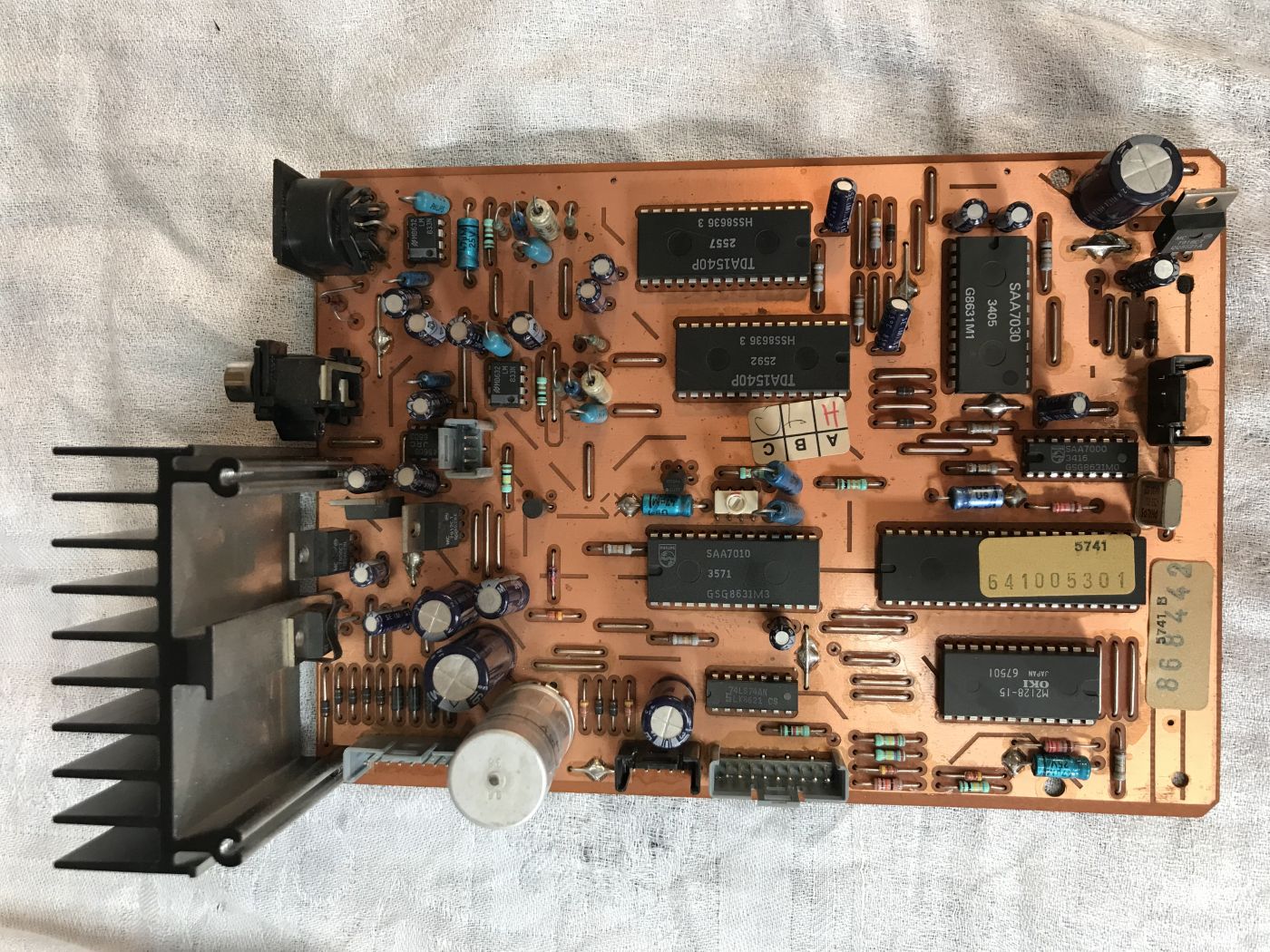

Démontage de la carte mère.

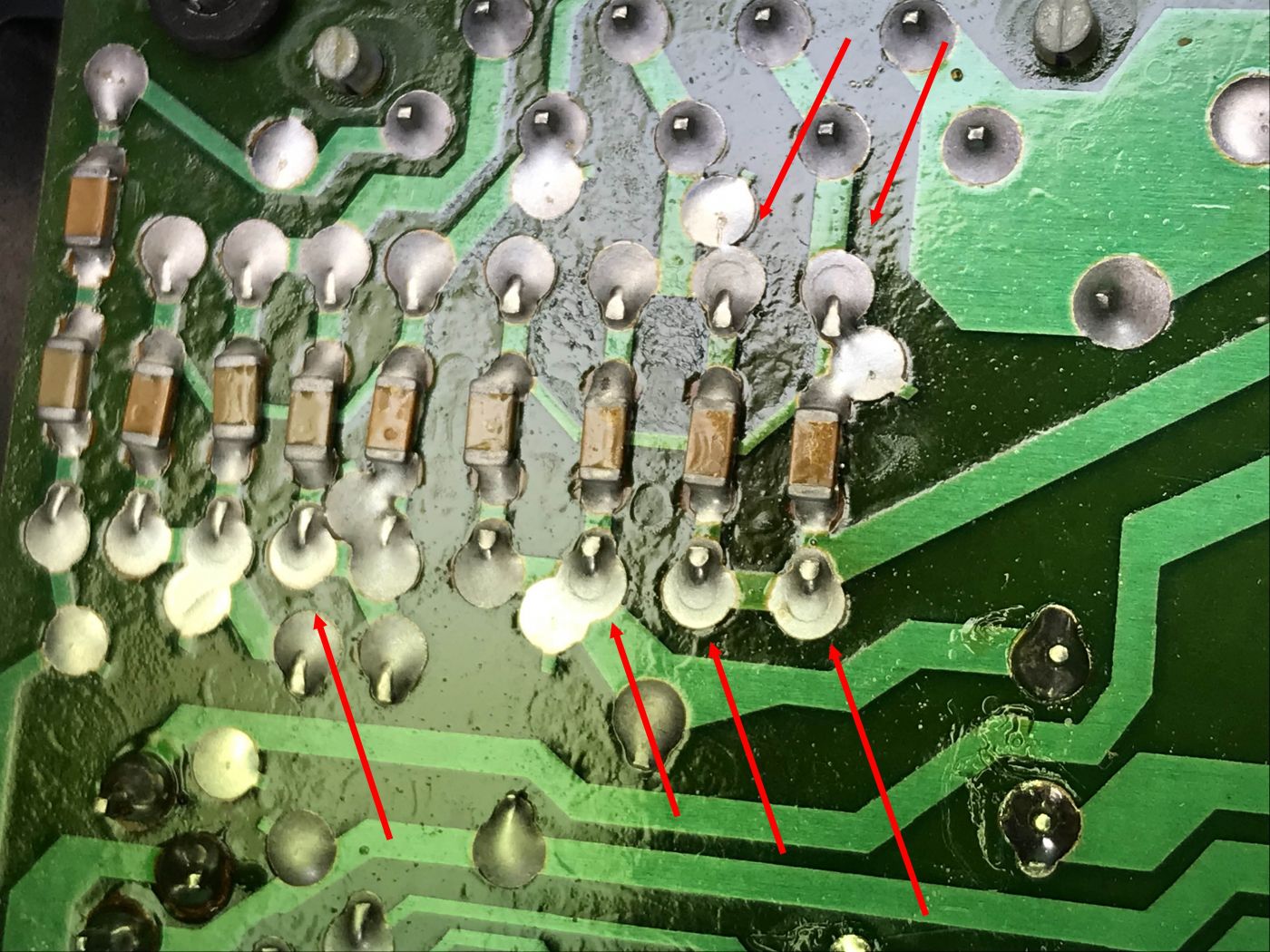

Au contrôle des soudures, je me rends compte qu'il y en a quand même pas mal qui vont lâcher demain... j'ai du en refaire plus d'une centaine.

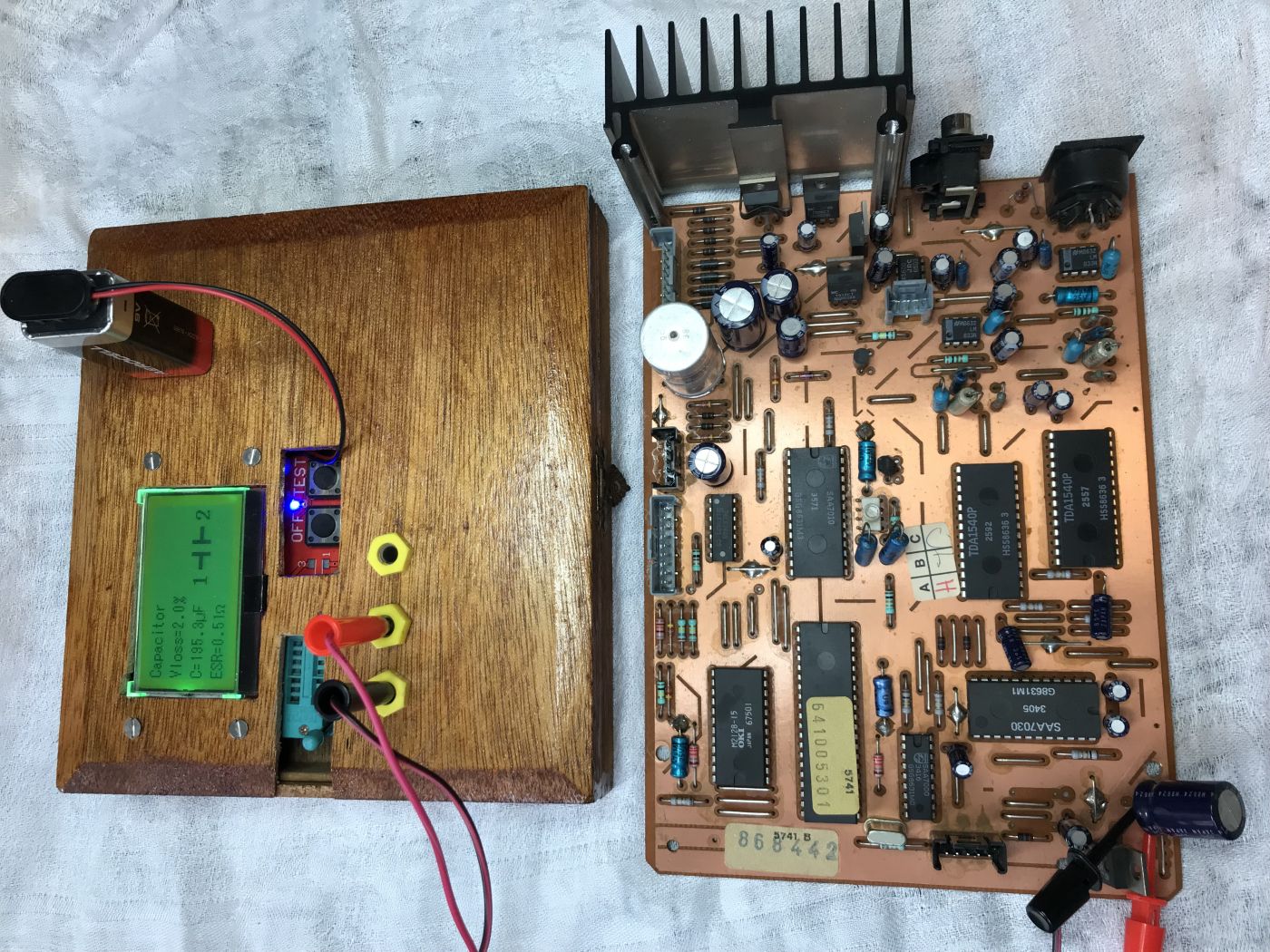

Ensuite, j'ai dessoudé trois condo au hasard (une patte en l'air), pour les tester. C'est ok, même celui qui est au plus prêt du radiateur (donc qui chauffe) est bon.










Ensuite, on ressoude les capa, on rebranche tous les câbles, et on remonte.... la classe, des vis couleurs métal pour les cotés, et noire pour le fond, quel chic U°)



L'administrateur a désactivé l'accès en écriture pour le public.

Philips CD 350 - 2ème génération de platines CD - 1985 (présentations, réparations) 11 Mar 2022 22:03 #17

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6625
  • Remerciements reçus 187
  • Points : 81440
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat

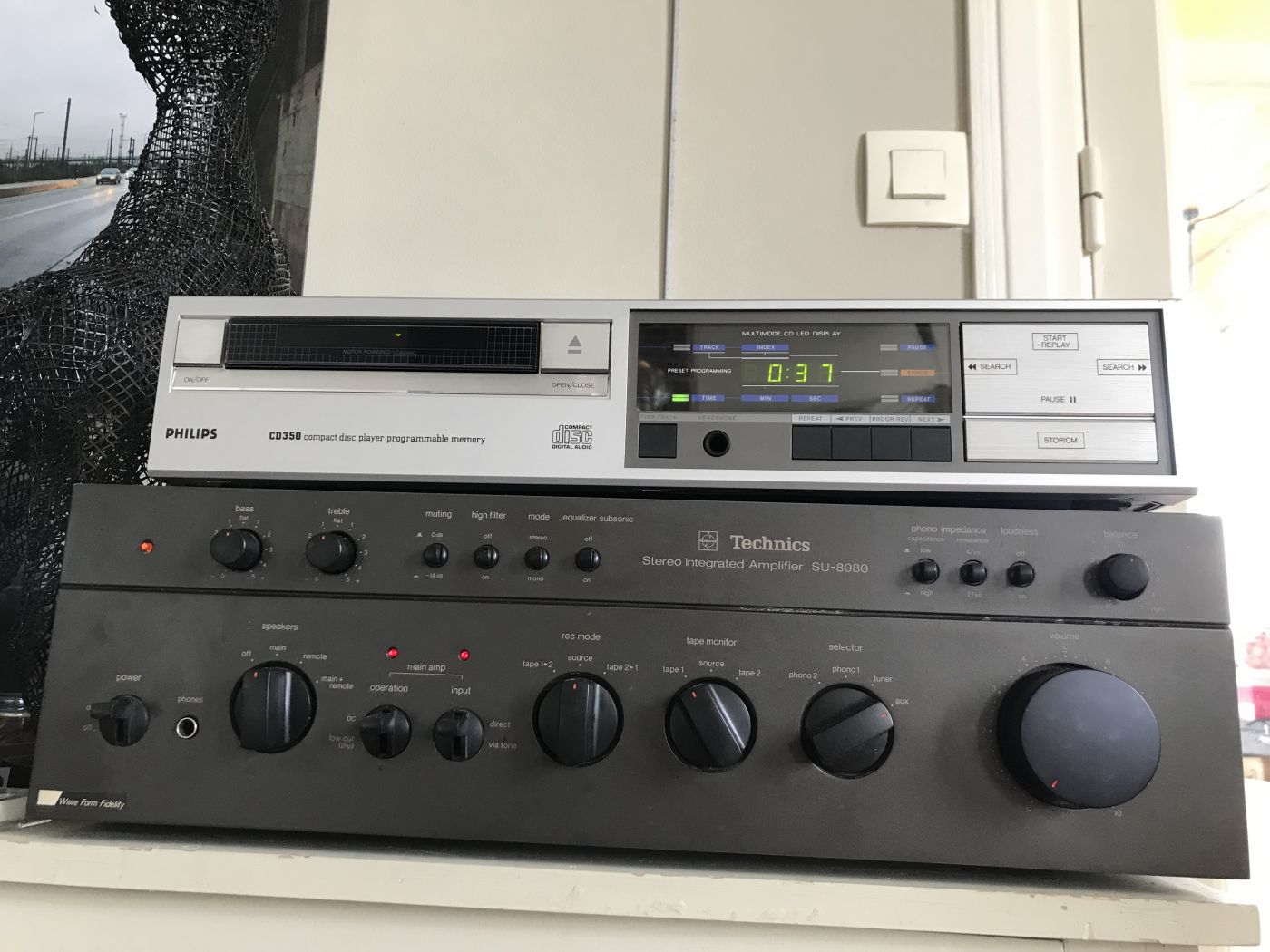

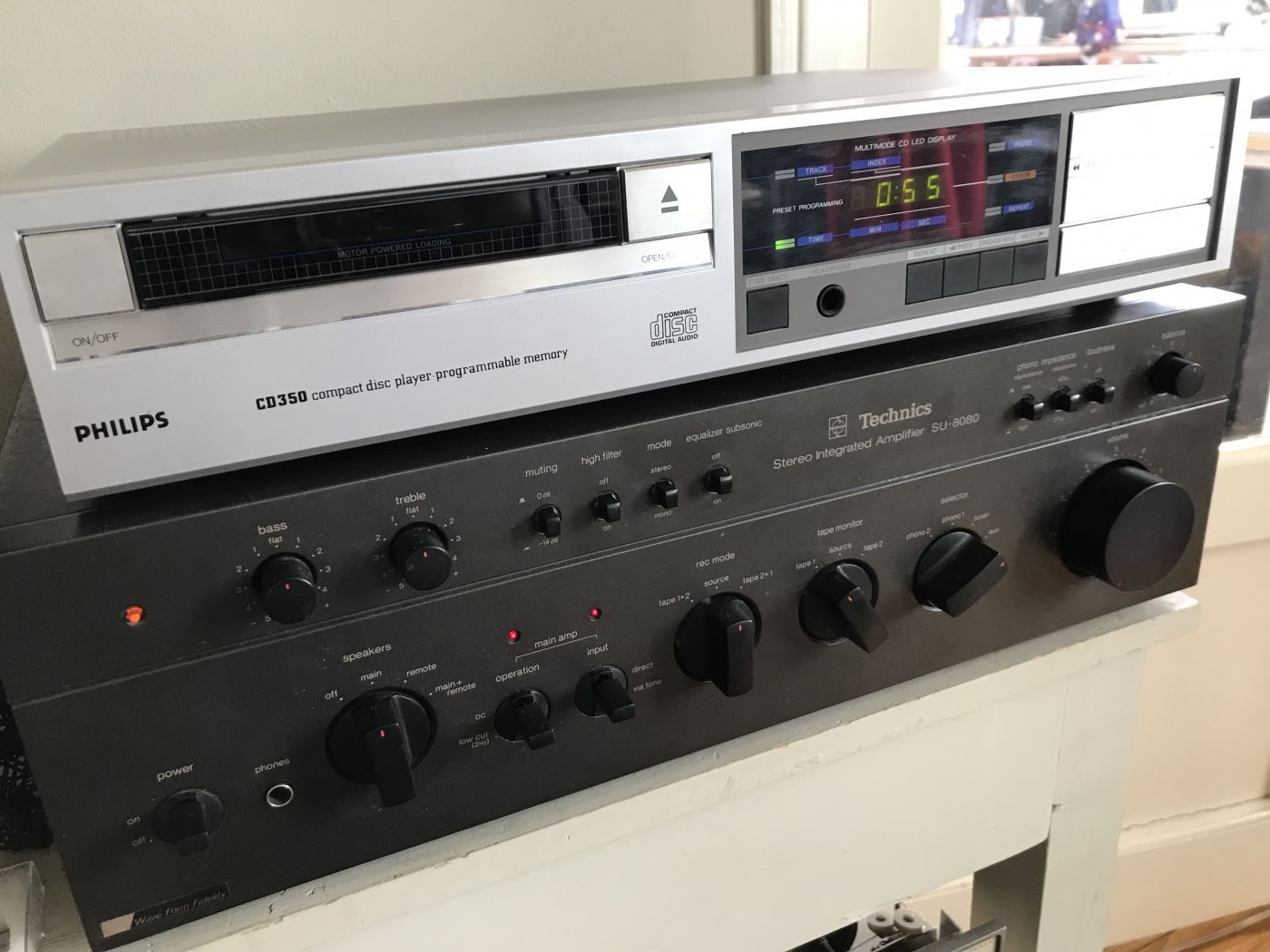

Maintenant, mèmère est à l'essai dans la salon... poser sur un gros double mono récemment remis en route, elle chante !










L'administrateur a désactivé l'accès en écriture pour le public.

Philips CD 350 - 2ème génération de platines CD - 1985 (présentations, réparations) 11 Mar 2022 22:56 #18

  • Time window
  • Portrait de Time window
  • Hors Ligne
  • Fou des platines
  • Messages : 962
  • Remerciements reçus 47
  • Points : 1055
  • Karma: 1
  • Médaille en chocolat

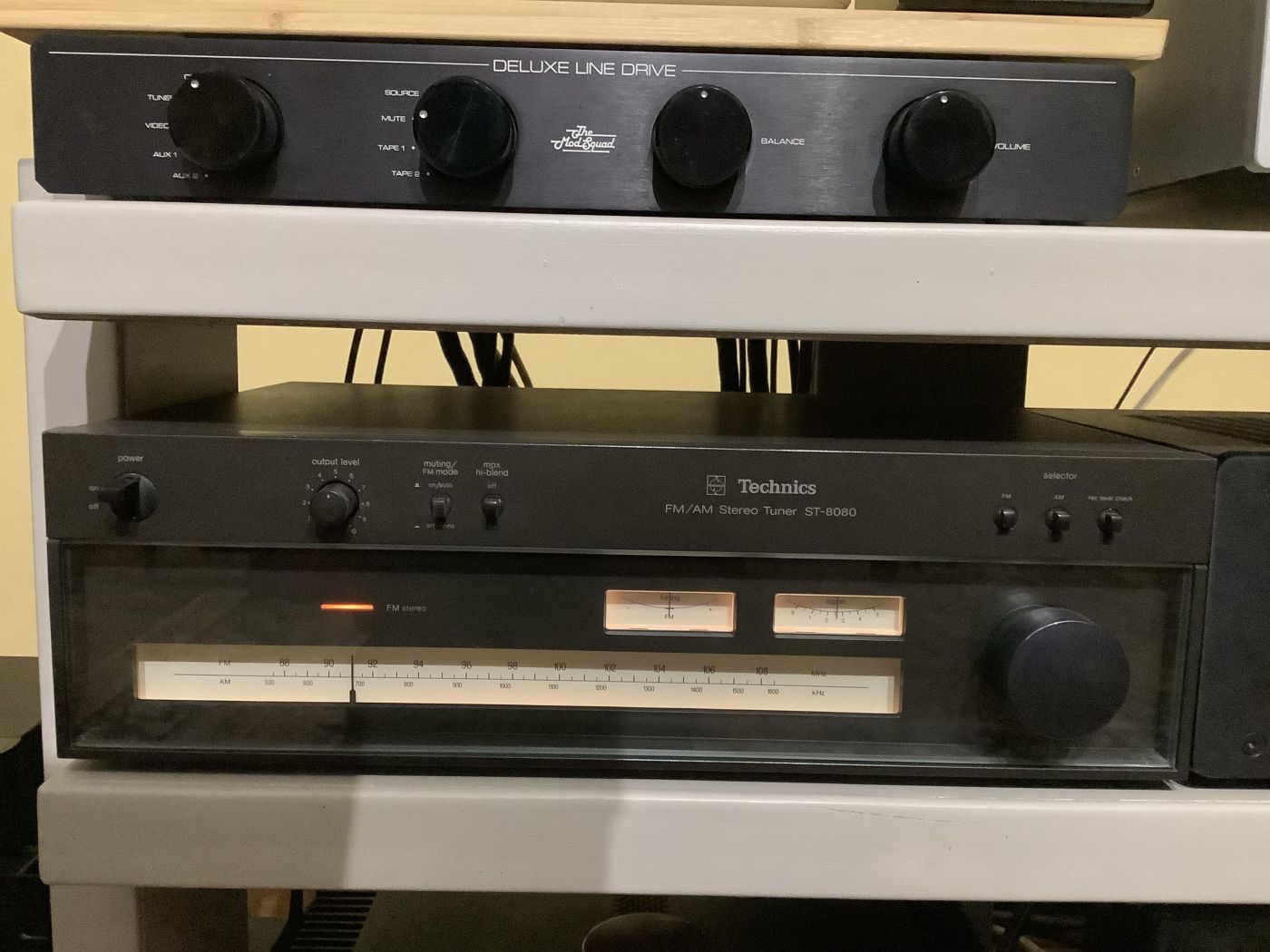

Je l'ai eu cet ampli Technics, quand il est sorti...

Il faut que tu lui trouves le tuner qui va avec...
Excellent tuner d'ailleurs...
Le mien

Pièces jointes :
Dernière édition: 11 Mar 2022 22:58 par Time window.
