SUJET : [TD 184] Gabarit socle 184 ?

[TD 184] Gabarit socle 184 ? 26 Déc 2017 21:50 #1

  • bkvins
  • Portrait de bkvins
  • Hors Ligne
  • Membre actif
  • Sans air pas de son
  • Messages : 100
  • Points : 116
  • Karma: 1
bonjour,
je suis nouveau....
j'aiune 184 dont je souhaiterais faire une évolution, style un plateau large pour mettre 2 bras, un au fond, et un à gauche...
bref je vais debuter demain le chois des planche en chêne, et me lancer, mais avant tout, qq un aurait il le plan du gabarit du socle , histoire de gagner du temps ??
merci bcp
benoit
Dernière édition: 15 Mar 2018 14:12 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

gabarit plateau 184 ?? 26 Déc 2017 23:52 #2

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6625
  • Remerciements reçus 187
  • Points : 81440
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Salut Benoit,

Chouette projet.
Pour le socle, tu peux reprendre le perçage du socle d'origine que tu as, cela fera très bien l'affaire.
Si tu le fait sur plusieurs niveaux, ou plutôt multicouche, tu pourras aussi fermer des zones au fur et à mesure sur les couches basses. On conseil toute de même de laisser le carré sous le moteur ouvert, pour mieux refroidir, mais aussi pour éviter que le moteur ne soit plus bruyant, effet de boite fermée.

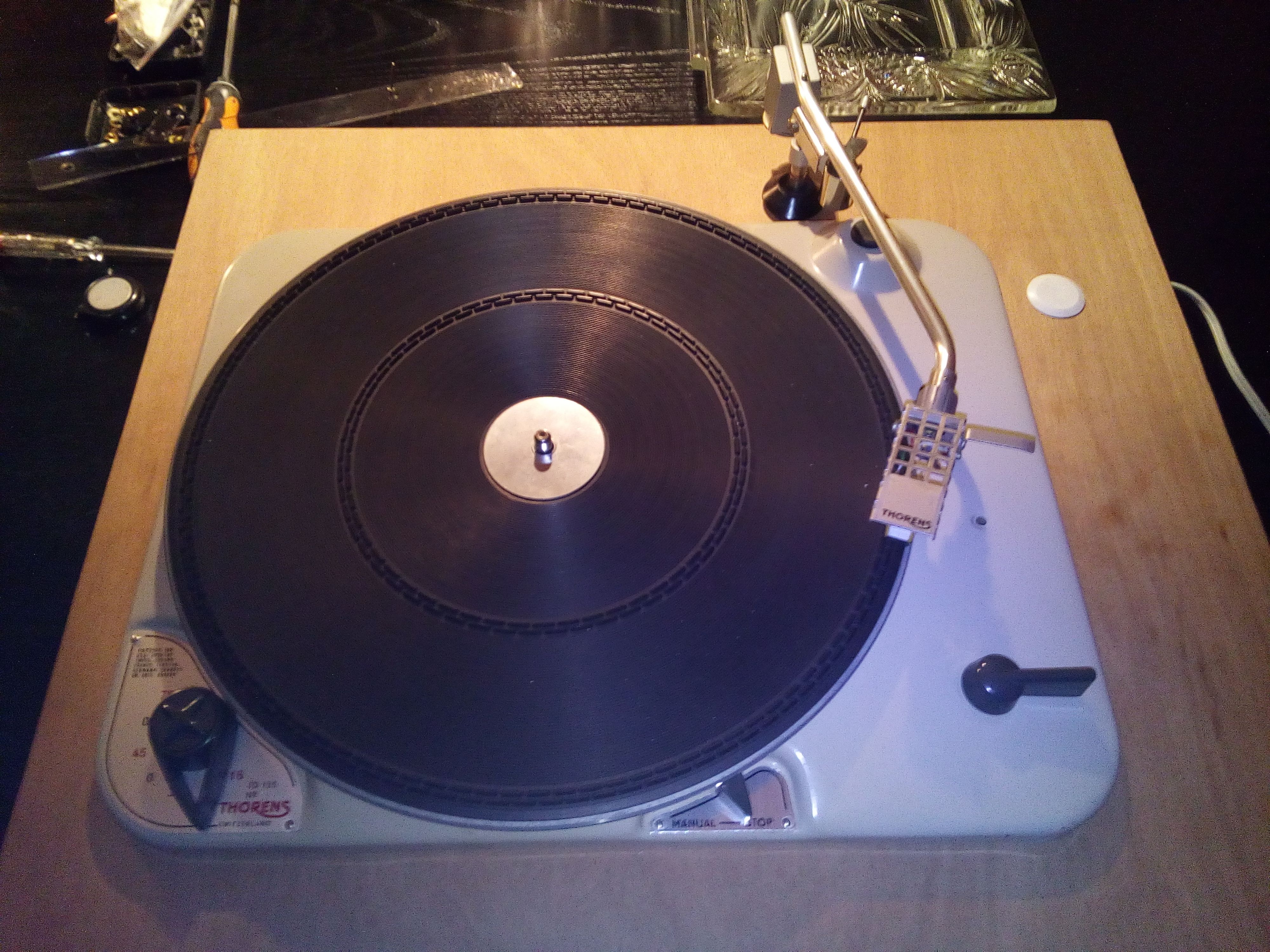

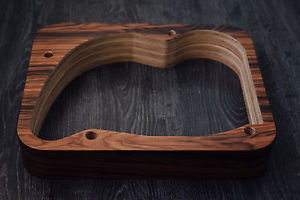

Je n'ai pas de schéma mais voilà une photo d'exemple multicouche

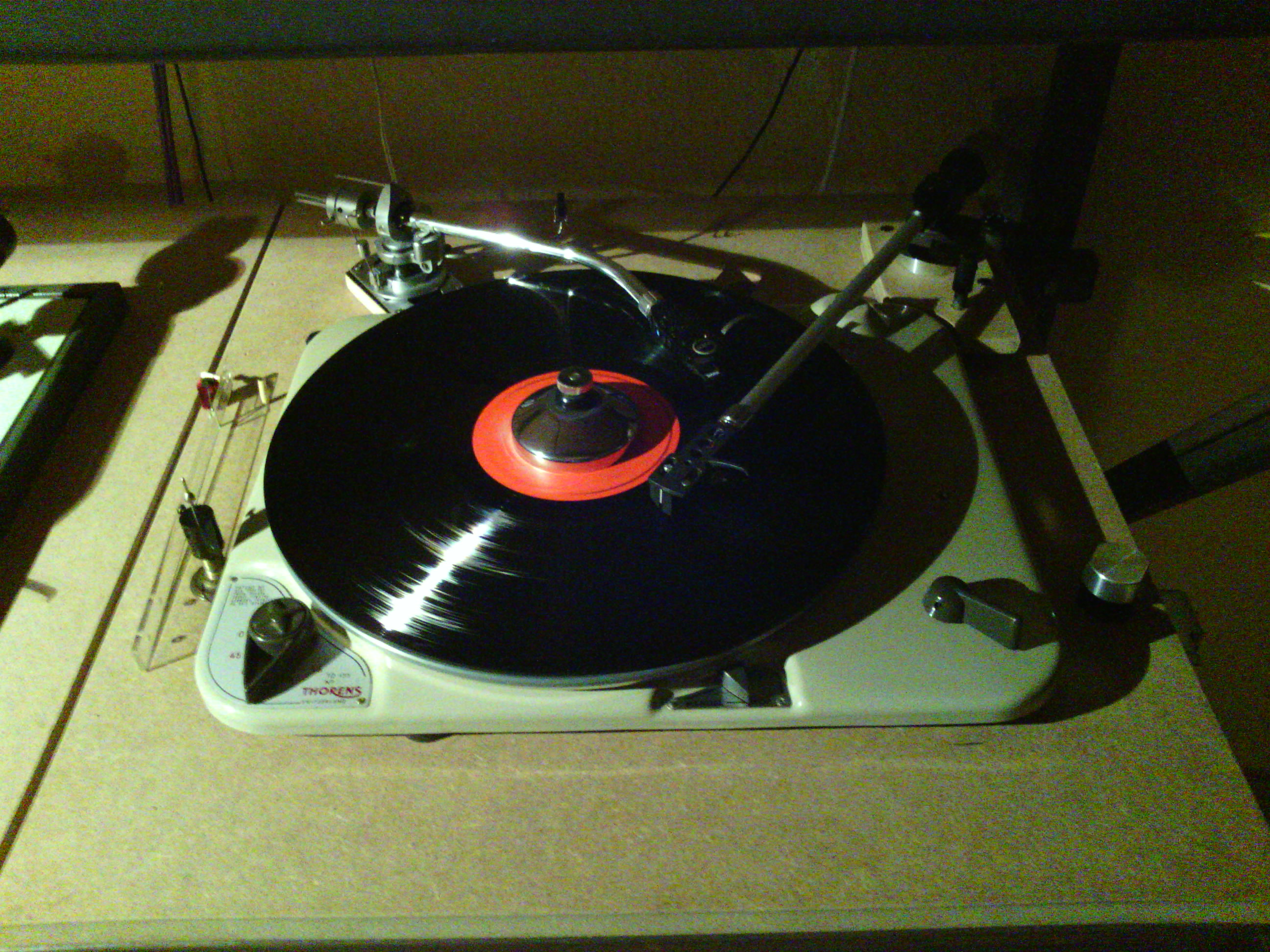

et ici un modèle déjà fait par un membre du forum ;)

www.idler-drive.com/index.php/forum/thor...-134-td-134-speciale
L'administrateur a désactivé l'accès en écriture pour le public.

gabarit plateau 184 ?? 26 Déc 2017 23:58 #3

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3325
  • Remerciements reçus 58
  • Points : 16140
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
La 184 est bien sûr une base intéressante pour ce type de projet.
Sûr que son bras d'origine n'est que celui d'un modèle de début de gamme de l'époque , souvent monté sur électrophones, mais le châssis et l'entrainement sont ceux de la 135 qui est une très honnête platine à galet.

Je suppose que ta 184 est en très bon état , c'est le premier point incontournable. (Mets en des photos ici).

Lui mettre un socle correct et deux bras , très bien.
Restera le point faible : le petit plateau en tôle. Mais cela peut s'arranger par la suite avec un plateau de 135 .

Tu parles de gabarit. Je présume que tu parles des dimensions à donner au socle pour loger deux bras. (et non pas du gabarit de perçage pour loger le châssis ?)
Sachant que :
Seul le bras Thorens BTD12S peut s'implanter à la place exacte du BL104 d'origine;
Tout autre bras devra être plus long que le bras d'origine pour trouver son implantation hors du châssis;
L'implantation d'un bras s'effectue dans un rayon intangible, mesuré depuis l'axe du plateau, spécifique à ce bras;
Que les zones d'implantation sont restreintes par: 1) la surface occupée par le châssis , 2) En cas de 2 bras: par leur débattement respectif (leur encombrement)

Il est indispensable que tu aies une idée de quels bras tu penses y mettre pour vérifier ou tu pourras les implanter. et déterminer les dimensions à donner à ton socle.
Pour un bras on peut faire approximativement , quitte à avoir vu trop grand, mais pour deux cela se complique un peu.

Exemple, une 135 : montage d'un TP 13, en longueur tout juste au dessus du bras d'origine. OK, il passe , mais déjà à un endroit un peu "moins naturel"





Or pour ce bras il n'y a pas d'autre emplacement , sauf côté gauche du socle.

Montage d'un 12' et d'un 9' :



Là pas de problème.

Tout ceci pour cadrer un peu la question, au cas ou cela serait nécessaire.


Tu envisages un socle en chêne; très bien mais peut-être devrais-tu travailler d'abord ton projet avec le châssis implanté sur une simple couche de contreplaqué de 30 mm. de dimensions très généreuse sur laquelle tu pourras tracer des implantations possibles de bras divers et juger de leur praticité.

(sans oublier l'encombrement des supports de fixation des bras, ni l'implantation de repose bras séparés, s'il y a lieu)
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
Dernière édition: 27 Déc 2017 00:03 par ThierryN.
L'administrateur a désactivé l'accès en écriture pour le public.

gabarit plateau 184 ?? 27 Déc 2017 00:50 #4

  • Musico
  • Portrait de Musico
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 1039
  • Remerciements reçus 39
  • Points : 1085
  • Karma: 2
  • Médaille en chocolat
En téléchargement, le gabarit de montage (mounting template) www.vinylengine.com/library/thorens/td184.shtml
L'administrateur a désactivé l'accès en écriture pour le public.

gabarit plateau 184 ?? 27 Déc 2017 12:04 #5

  • bkvins
  • Portrait de bkvins
  • Hors Ligne
  • Membre actif
  • Sans air pas de son
  • Messages : 100
  • Points : 116
  • Karma: 1
bonjour à tous, et merci pour les promptes réponses !!

alors le projet c'est mettre une bras AT 1005
www.vinylengine.com/library/audio-technica/at-1005.shtml

et une connoisseur SAU2
www.vinylengine.com/library/connoisseur/sau-2.shtml

pas de tres grands bras mais les sousous....

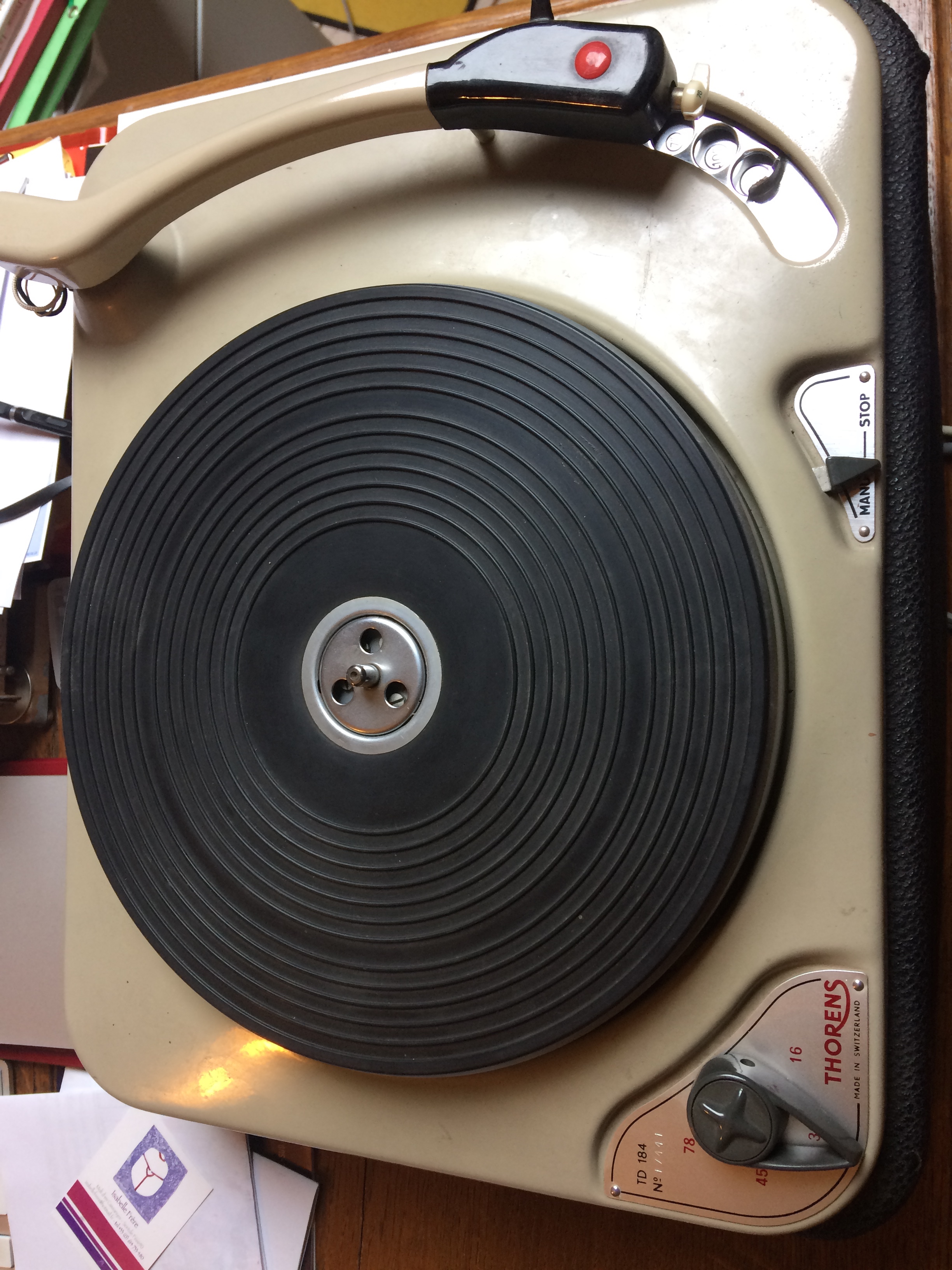

la tite dame !

sans plateau

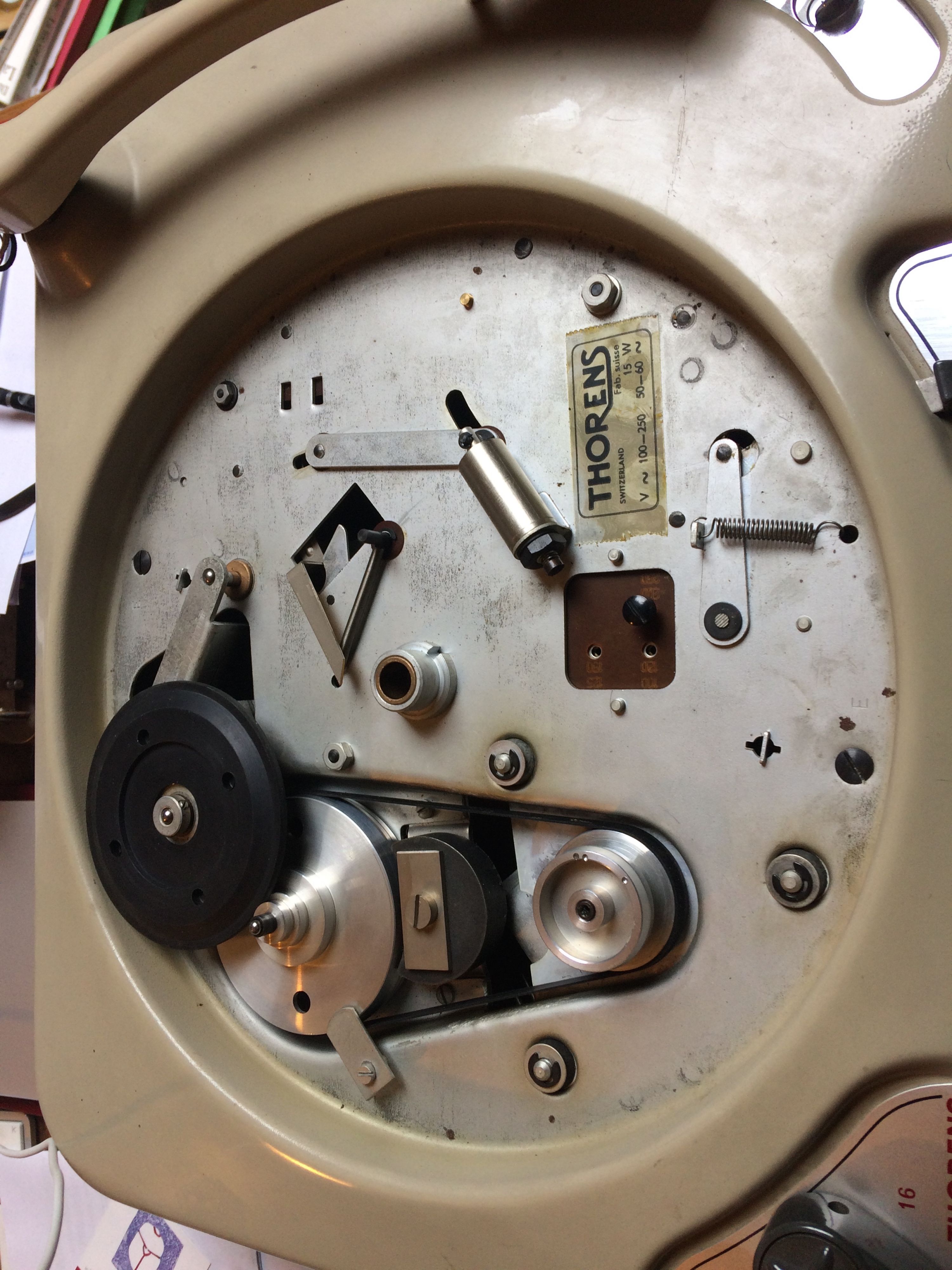

et dessous



elle a été recapée par un ami vers auxerre, tout est nickel et verifié, car moi j'y connais rien en electronique...
il a recapé aussi ma 126 passée entre les mains de tous les "pros" de Dijon, qui n'en n'ont en fait rein à faire... et veulent juste te vendre une project, une clearaudio si t'as du fric.... bref..

pour le plateau je me tate,
comme me l'a bien expliqué ThierryN les bras vont guider le project, hors je les attends...

première idée, mais je doute que la longueur des bras le permette...

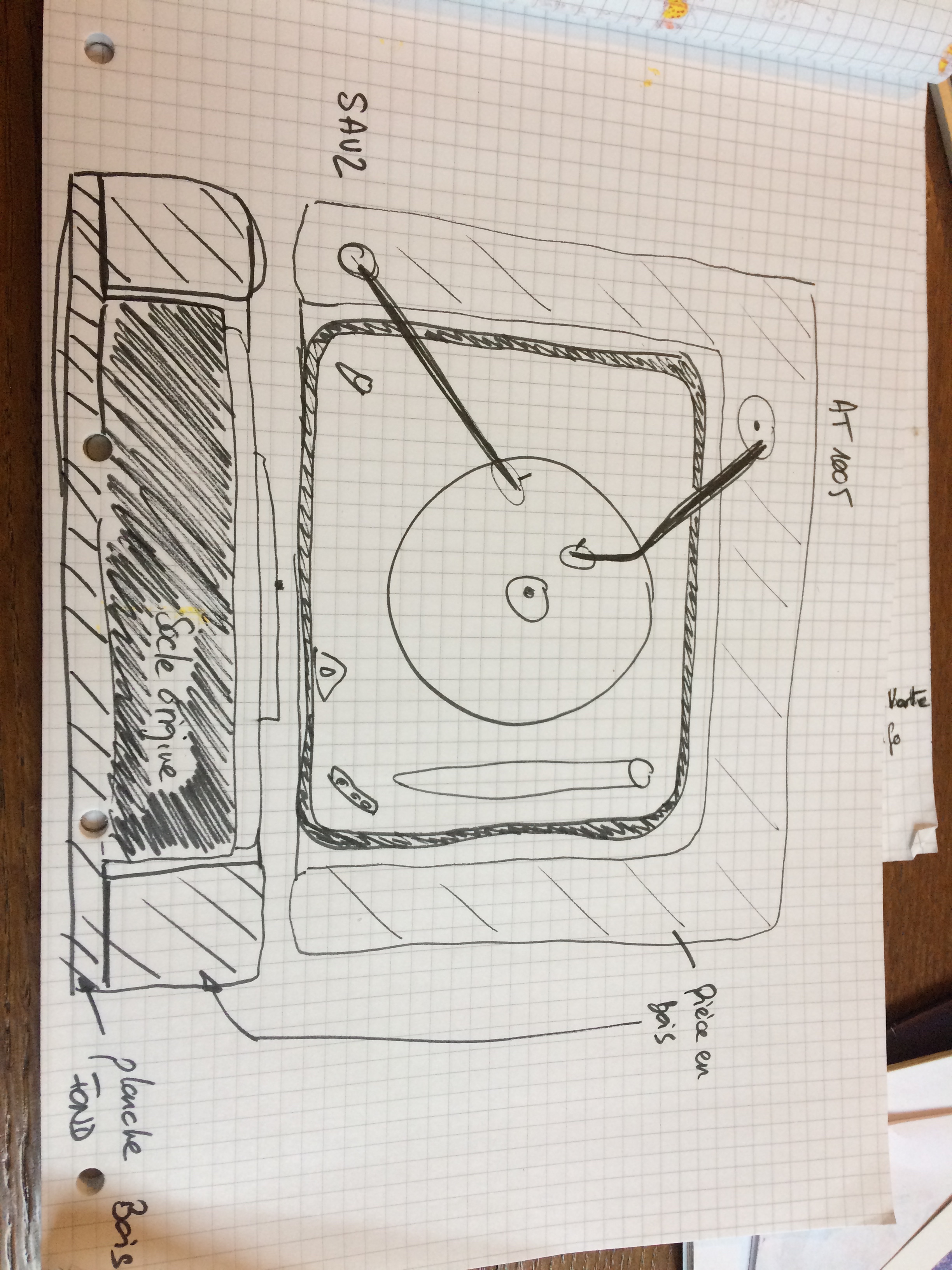

un plan à main levée (je suis pas au top, mais on comprendra...


conserver le socle vintage bleu marine que j'aime bcp et fabrique une pièce dans la masse dans du bois, le tout reposant sur une plache en chene.

bon vous comprendrez mon engouement et donc mes imprécisions face à votre professionnalismes respectifs....

merci pour le lien du gabarit également si je dois changer d'idée.

bien à vous tous.
benoit
L'administrateur a désactivé l'accès en écriture pour le public.

gabarit plateau 184 ?? 27 Déc 2017 12:22 #6

  • bkvins
  • Portrait de bkvins
  • Hors Ligne
  • Membre actif
  • Sans air pas de son
  • Messages : 100
  • Points : 116
  • Karma: 1
merci
je viens de m'enregistrer, j'aurais du y penser...
benoit
L'administrateur a désactivé l'accès en écriture pour le public.

gabarit plateau 184 ?? 27 Déc 2017 12:24 #7

  • bkvins
  • Portrait de bkvins
  • Hors Ligne
  • Membre actif
  • Sans air pas de son
  • Messages : 100
  • Points : 116
  • Karma: 1
merci Thierry,
un btd12s est introuvable je crois ?
ou hors de prix, autant racheter une 135 je pense ?
j'ai posté qq idées sur mon projet et qq photos.
benoit
L'administrateur a désactivé l'accès en écriture pour le public.

gabarit plateau 184 ?? 27 Déc 2017 13:24 #8

  • Musico
  • Portrait de Musico
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 1039
  • Remerciements reçus 39
  • Points : 1085
  • Karma: 2
  • Médaille en chocolat
bkvins écrit:
elle a été recapée par un ami vers auxerre, tout est nickel et verifié, car moi j'y connais rien en electronique...

:-))) Désolé, je me marre.
Y a rien a "recapée" sur une TD184. Et il n'y a pas d’électronique.
Au mieux 2 composants : un condensateur et une résistance. Seul le condo est à changer.

Mais le moteur est à refaire complétement, et cela n'a pas été fait !
L'administrateur a désactivé l'accès en écriture pour le public.

gabarit plateau 184 ?? 27 Déc 2017 13:32 #9

  • bkvins
  • Portrait de bkvins
  • Hors Ligne
  • Membre actif
  • Sans air pas de son
  • Messages : 100
  • Points : 116
  • Karma: 1
Ok
par ailleurs elle ne fonctionnait pas; et puis elle revient et fonctionne, on dit pas récapée alors, on dit quoi ?
sorry...
relancée....
par ailleurs un plateau de 135, c'est cher ?
merci ,
le novice
L'administrateur a désactivé l'accès en écriture pour le public.

gabarit plateau 184 ?? 27 Déc 2017 13:53 #10

  • Musico
  • Portrait de Musico
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 1039
  • Remerciements reçus 39
  • Points : 1085
  • Karma: 2
  • Médaille en chocolat
Si tu achètes le BTD12S et le plateau à l'unité, cela te coutera surement plus cher que de trouver une 135 complète...
Pour les prix : eBay ou Hifishark
L'administrateur a désactivé l'accès en écriture pour le public.

gabarit plateau 184 ?? 27 Déc 2017 13:59 #11

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6625
  • Remerciements reçus 187
  • Points : 81440
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
recaper, "re-caper" vient de : changer les CAPA.
Capa : diminutif des capacités (ou condensateurs)

Donc recaper = changer les capa, car ce sont des composants qui vieillissent mals ;)
Donc s'il a changé la seule capa de cette thorens, ce n'est pas mentir qu'il l'a recaper :mrgreen:



Pour le socle, et pour avoir une bonne qualité audio, il vaudrait mieux que tout soit d'un seul bloc, et pas un truc existant posé dans l'autre. Il faut aussi que ce soit très rigide entre platine/axe et support de bras, donc pas de bloc posé l'un d'en l'autre avec un jour entre les deux.
Le socle existant est beau mais très light, donc autant refaire un truc bien, et en plus cela sera plus simple à faire ;)

Pour la position des 3 bras, c'est très bien comme cela :ok:
L'administrateur a désactivé l'accès en écriture pour le public.

gabarit plateau 184 ?? 27 Déc 2017 14:06 #12

  • Musico
  • Portrait de Musico
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 1039
  • Remerciements reçus 39
  • Points : 1085
  • Karma: 2
  • Médaille en chocolat
Si l'on conserve le bras d'origine et son mécanisme, je reste sur l'idée qu'il est mieux de tourner la platine de 90° anti-horaire et de placer un bras de chaque coté.
Au moins, un des deux nouveaux bras sera facilement manipulable. Alors que là ça, reste moins pratique.
Et question équilibre visuel, c'est tout de même mieux.
L'administrateur a désactivé l'accès en écriture pour le public.

gabarit plateau 184 ?? 27 Déc 2017 14:10 #13

  • bkvins
  • Portrait de bkvins
  • Hors Ligne
  • Membre actif
  • Sans air pas de son
  • Messages : 100
  • Points : 116
  • Karma: 1
ok
merci pour ce 1er cours !! je saurais utiliser les bons termes !

par ailleurs concernant:
"Pour le socle, et pour avoir une bonne qualité audio, il vaudrait mieux que tout soit d'un seul bloc, et pas un truc existant posé dans l'autre. Il faut aussi que ce soit très rigide entre platine/axe et support de bras, donc pas de bloc posé l'un d'en l'autre avec un jour entre les deux."

il y a souvent des socles en pierres vendu pour des bras externes à la platine, d'ou mon idée.

pour la réalisation, c'est aussi un defi que je me donne de partir d'une masse bois pour la réalisation.
je pensais bien evidemmant fixer la ^latine sur la planche du fond.
et surtout je ne suis pas pressé d'avoir fini, çà prendra le tps qu'il faut.

si le socle inittial est fixé; on peut imaginer ce projet valable ?

pour les bras,
AT 1005 à 240mm de l'axe
et le SAU2 connoisseur à 198,4 mm
çà doit passer !!

merci
benoit
L'administrateur a désactivé l'accès en écriture pour le public.

gabarit plateau 184 ?? 27 Déc 2017 14:14 #14

  • bkvins
  • Portrait de bkvins
  • Hors Ligne
  • Membre actif
  • Sans air pas de son
  • Messages : 100
  • Points : 116
  • Karma: 1
Musico écrit:
Si l'on conserve le bras d'origine et son mécanisme, je reste sur l'idée qu'il est mieux de tourner la platine de 90° anti-horaire et de placer un bras de chaque coté.
Au moins, un des deux nouveaux bras sera facilement manipulable. Alors que là ça, reste moins pratique.
Et question équilibre visuel, c'est tout de même mieux.

ok

pas con !

peut etre que l'accès au molette de demarrage serait moins accessible

de toute facon, je vais faire des montages à blanc, et surtout acheter un compas, y a longtemps que je n'ai plus de trousse d'écolier !!

merci bcp
L'administrateur a désactivé l'accès en écriture pour le public.

gabarit plateau 184 ?? 27 Déc 2017 14:17 #15

  • bkvins
  • Portrait de bkvins
  • Hors Ligne
  • Membre actif
  • Sans air pas de son
  • Messages : 100
  • Points : 116
  • Karma: 1
si par hasard qq un a un bras de trop plus grand ....??
sait on jamais, mais petit budget...
Benoit
L'administrateur a désactivé l'accès en écriture pour le public.

gabarit plateau 184 ?? 27 Déc 2017 18:01 #16

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3325
  • Remerciements reçus 58
  • Points : 16140
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Sur ton idée de socle: ma suggestion: supprimes le fond. Prévois 4 côtés ;même si plus mince en façade, même si rapporté en façade sur le U en massif ; tailles un dessus percé au gabarit d'origine et fixe le par vis sur tasseaux internes.

Sur ton idée de conserver le BL104 en 3ème bras : mon avis est que tu ne t'en serviras plus , surtout avec une Ronette , à moins que tu le destines à du 78t.

Avec le petit plateau ton projet de 184 "en conservation" est un peu une demi mesure , y mettre un plateau de 135 c'est 100 à 180€ .
Comme dit plus haut partir sur une 135 est globalement plus avantageux.

Et je n'ai pas d'idée derrière la tête en disant cela car la 135 sans bras d'origine de la photo de ma 1ère réponse, que j'avais en vente, est retenue par un copain depuis hier.

Ceci dit , ton projet permet de sortir un jour la 184, la vendre (ou non) et de passer sur une 135. C'est là qu'il faut penser ton socle pour qu'il soit déjà adapté à une telle évolution.
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

gabarit plateau 184 ?? 27 Déc 2017 18:06 #17

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3325
  • Remerciements reçus 58
  • Points : 16140
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Sur les implantations de tes 2 bras je pourrais vérifier cela sur ma 135 avec un Feickert que m'a prêté un autre copain.
Mais quand je serai de retour chez moi, à partir du 30.
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

gabarit plateau 184 ?? 02 Jan 2018 13:04 #18

  • bkvins
  • Portrait de bkvins
  • Hors Ligne
  • Membre actif
  • Sans air pas de son
  • Messages : 100
  • Points : 116
  • Karma: 1
BONJOUR ET MEILLEURS VOEUX À TOUS !!

je reviens sur le forum, une question :

- qq veut dire le drapeau noir sur le sujet ?

- plus partique; pour le demontage du bras de la 184, comment s'y prendre pour le faire correctement ?

merci
b
L'administrateur a désactivé l'accès en écriture pour le public.
Modérateurs: JGN
Temps de génération de la page : 0.160 secondes

Messages non lus

Plus de sujets »

Console de débogage Joomla!

Session

Profil d'information

Occupation de la mémoire

Requêtes de base de données
