Veuillez indiquer le modèle de votre platine Thorens à galet dans le titre de votre sujet.

SUJET : [TD 124] montage plateau alu

[TD 124] montage plateau alu 25 Avr 2018 16:29 #1

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3337
  • Remerciements reçus 58
  • Points : 16204
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
En tant que possesseur de diverses 124 ;) et anti mariage MC/plateau magnétique, c'est une de mes vieilles idées.
Idée qui repart avec ça : (merci de ne pas me le piquer tout de suite)

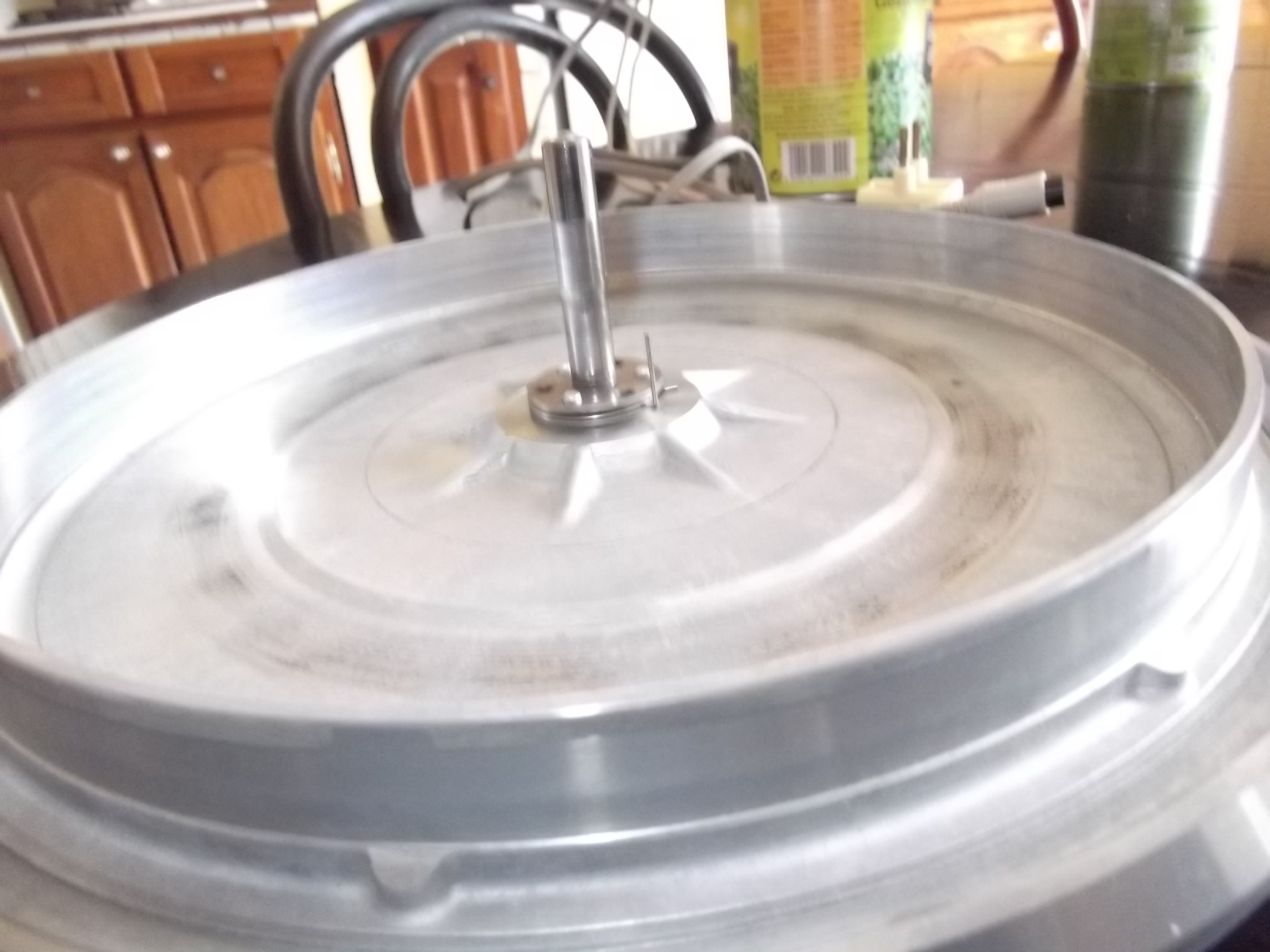

Cela correspond assez avec ce que j'avais imaginé il y a quelque temps:

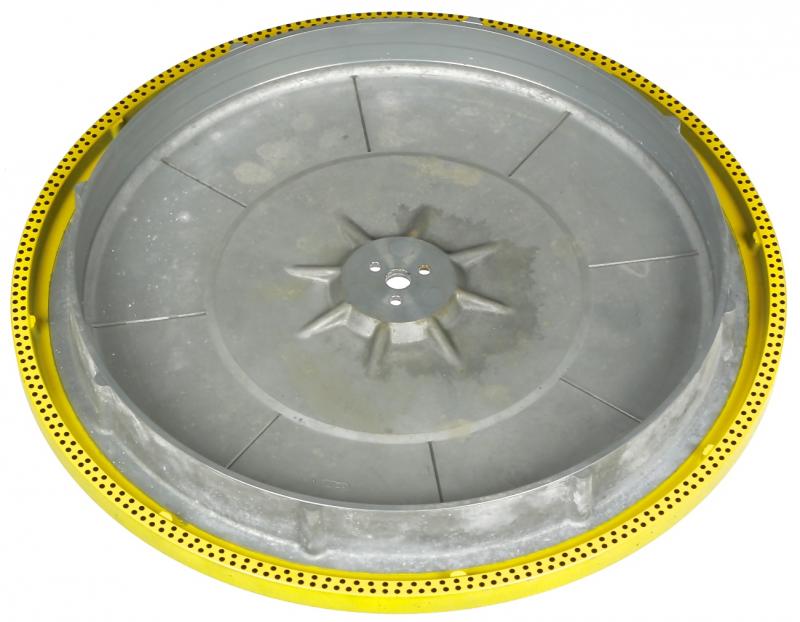

Comme vous n'êtes pas sans ignorer ( *ttg> ) , il existe des plateaux alu de 124 aux trois trous rapprochés :



A priori les entr'axes correspondent à ceux des plateaux de TD135.



Monter un plateau de 135 sur une 124 plateau acier n'est pas forcément d'un intérêt total; ok pour mettre une MC mais importante perte de poids, donc de volant d'inertie.

Mais j'ai toujours une semi épave de 124 , dont l'un des défauts est un plateau ou un axe plateau tordu. Et aussi des plateaux de 135.

J'ai interrogé le vendeur pour connaitre les entr'axes de sa pièce mais il me répond qu'il n'est pas outillé pour prendre des mesures fiables.

je ?-|
Ca me titille de tenter le coup mais il y a un autre pb à régler sur l'épave 124.
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
Dernière édition: 24 Mai 2018 07:31 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

TD 124 montage plateau alu 25 Avr 2018 17:48 #2

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
J'ai une question con ... Mais un axe de 135/184/134, ça ne fait pas l'affaire ?

Je suppose que c'est non, mais au nom de la science je pose la question (con) ... :)

Oui, je sais j'ai de grosse lacunes en Thorens ...

Quel autre problème la 124 ?
Tu pourrais empiler les plateaux de 135 comme chez les L.lovers ...
Dernière édition: 25 Avr 2018 17:51 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

TD 124 montage plateau alu 25 Avr 2018 22:38 #3

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6636
  • Remerciements reçus 188
  • Points : 81706
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
L'axe - puits, n'est pas le même, il faudrait donc tout changer...

Pour le plateau+ plateau, c'est jouable, il faut juste avoir de quoi surélever le bras... pas toujours simple....
L'administrateur a désactivé l'accès en écriture pour le public.

TD 124 montage plateau alu 25 Avr 2018 22:45 #4

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Sur une 124 le bras est sur planchette, donc pas de priblème, je pense, pour le surélever.

Ok donc le palier de la 124 est plus large que celui de la 135 (en même temps ... encore heureux ...) .
L'administrateur a désactivé l'accès en écriture pour le public.

TD 124 montage plateau alu 26 Avr 2018 00:23 #5

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3337
  • Remerciements reçus 58
  • Points : 16204
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Merci de votre intérêt mais je crois que vous n'êtes pas sur la même fréquence que moi .
Il s'agirait , sur une 124 assez naze, de monter un plateau alu de 135 sur un axe de 124.

Donc pas de pb de différence d'axe, et pas de pb de réglage de bras.

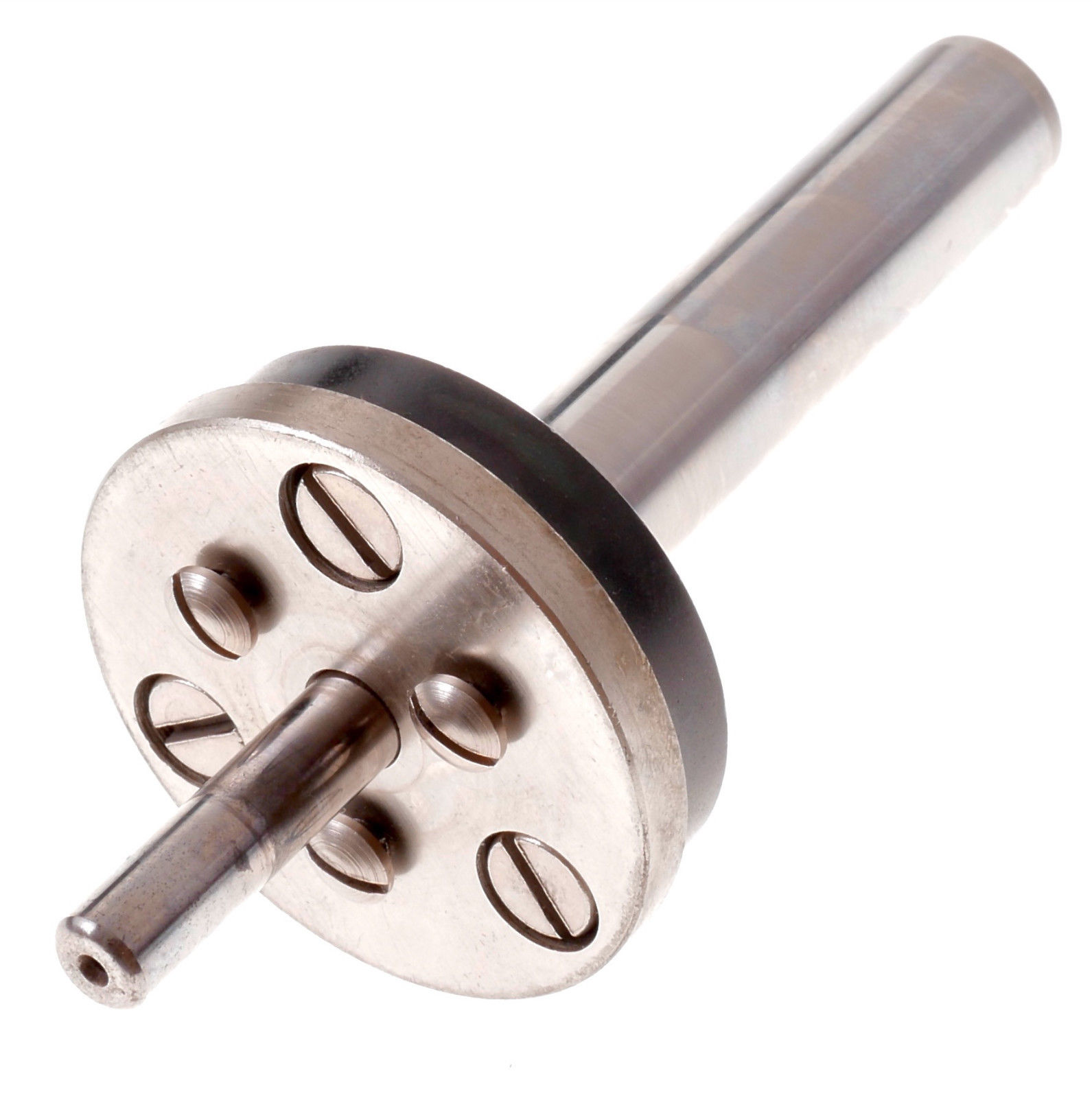

La pièce en photo est un axe de 124 avec , en plus, une rondelle intermédiaire permettant le montage direct d'un plateau qui ressemble ,comme deux gouttes d'eau se ressemblent, à un plateau de 135 . Le vendeur dit: "pour plateau léger amagnétique". Mais il ne dit pas " plateau de 135".
Je pense que c'est un vendeur qui a désossé une 124 (plusieurs pièces en vente) mais qui n'est pas fort en Thorens.

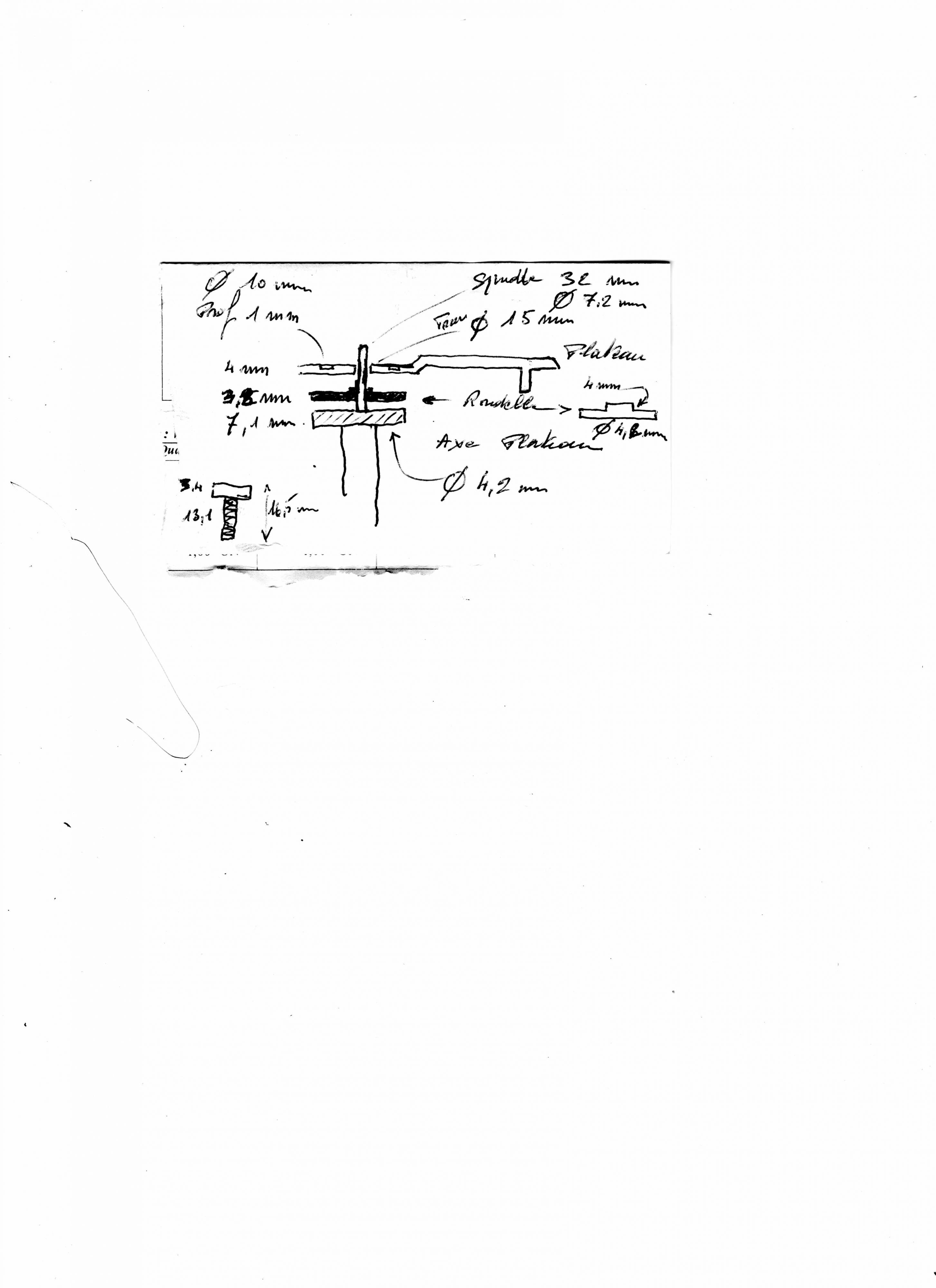

Mon croquis c'est juste la rondelle "intermédiaire" qui permet de passer d'un plateau 124 à un plateau 135.
En fait ce serait la seule pièce qui m'intéresserait, n'était le fait que ma 124 épave à un plateau faussé et que je pense que c'est carrément l'axe tordu.

D'ou l'intérêt de ce truc en vente : à la fois un axe droit et cette rondelle .

Je crois que je vais prendre.


Pour répondre à la question de cynos, cette épave (que je n'avais pas voulu vendre à .... Conrad je crois) a de plus un problème d'axe poulie à étages (d'ou ma question en MP , Ben), plus quelques défauts d'ordre cosmétique.. L'idée est de la remettre en état et de voir quoi en faire.
Garder et vendre une autre, ou pas garder et vendre avec plateau 135.
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

TD 124 montage plateau alu 26 Avr 2018 02:34 #6

  • Musico
  • Portrait de Musico
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 1039
  • Remerciements reçus 39
  • Points : 1085
  • Karma: 2
  • Médaille en chocolat
Et le plateau faussé, tu en fais quoi ?
L'administrateur a désactivé l'accès en écriture pour le public.

TD 124 montage plateau alu 26 Avr 2018 09:11 #7

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6636
  • Remerciements reçus 188
  • Points : 81706
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Hello,

Pour la rondelle-rehausse, faudra quelle soit très fine, pour ne pas trop rehausser le plateau et que le galet le tombe pas dans le vide en position basse... :idea:

J'y pense, le poids du plateau sur le méplat de l'axe doit suffire pour le maintenir, et pouvoir faire des essais, non?
si c'est le cas, un morceau de double face remplacera très bien l'achat de pièces pour remettre en route cette 124... non?
;)
L'administrateur a désactivé l'accès en écriture pour le public.

TD 124 montage plateau alu 26 Avr 2018 10:31 #8

  • JGN
  • Portrait de JGN
  • Hors Ligne
  • Moderateur
  • J'aime si la chanteuse a un beau son dans son clip
  • Messages : 1776
  • Remerciements reçus 73
  • Points : 22701
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Je suis étonné que celui qui propose l'axe, et surtout si c'est lui qui l'usine ne puisse prendre et communiquer aucune mesure !!!
L'administrateur a désactivé l'accès en écriture pour le public.

TD 124 montage plateau alu 26 Avr 2018 10:35 #9

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6636
  • Remerciements reçus 188
  • Points : 81706
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
C'est parcequ'il ne veut pas être copier....
L'administrateur a désactivé l'accès en écriture pour le public.

TD 124 montage plateau alu 26 Avr 2018 10:56 #10

  • JGN
  • Portrait de JGN
  • Hors Ligne
  • Moderateur
  • J'aime si la chanteuse a un beau son dans son clip
  • Messages : 1776
  • Remerciements reçus 73
  • Points : 22701
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Secret défonce ! :)
Pour l'adhésif tu as raison, Ben, ça peut suffire largement et même être très pratique pour l'ajustement si tu prends un produit qui permet le repositionnement
L'administrateur a désactivé l'accès en écriture pour le public.

TD 124 montage plateau alu 26 Avr 2018 22:58 #11

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3337
  • Remerciements reçus 58
  • Points : 16204
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Plateau faussé: (plateau principal) je pense que c'est l'axe qui est tordu. Le plateau lui-même cela me parait peu vraisemblable. Ce n'est pas le châssis, j'ai mis un autre plateau avec son axe et ça tourne rond.
Epaisseur rondelle intermédiaire: celle de l'axe des 135. En principe les mesures de mon croquis étaient bonnes pour retomber à la même hauteur sous plateau.
Essai avec adhésif: la surface porteuse est bien petite et faut centrer. Mais je vais voir cela.

Le problème axe poulie à étages est insoluble sauf à trouver un jour une poulie du tout premier montage (non solidaire de son axe) neuve ou en bon état (jamais vu ) . Mais c'est secondaire car une poulie avec axe prisonnier se monte.

Reste l'aspect économique: un plateau de 135 + la pièce du mec avec l'axe + le reste de la 124 , on dépasse les 700€ pour une machine modifée....
Dépecée, en étant patient et pas trop gourmand c'est pareil....
Mais l'idée de la greffe plateau me tente.
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.
