Veuillez indiquer le modèle de votre platine Thorens à galet dans le titre de votre sujet.

SUJET : [CB 13] La (toute) petite Thorens

[CB 13] La (toute) petite Thorens 11 Nov 2019 01:56 #1

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0

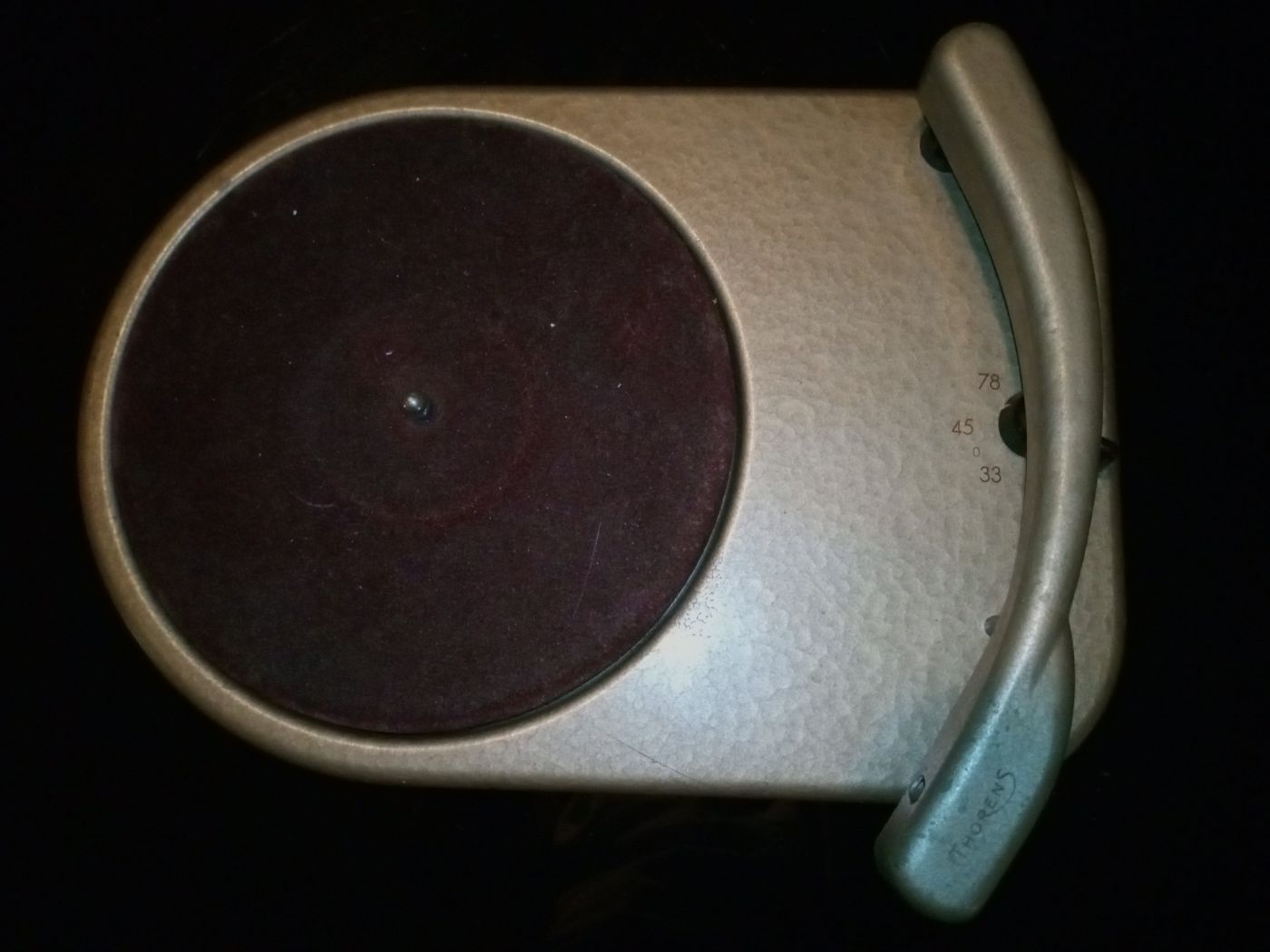

On en parlait dans un autre sujet, alors je l'ai sortie pour un shooting.

C'est la plus petite des Thorens à galet.
Elle existe en deux couleurs de châssis.
Celle du sujet est d'une couleur grise/cuivre martelée, mais elle existe aussi en blanc crème.

Cette CB 14 CB 13 est quasiment complète, il manque juste le clip du lève bras.

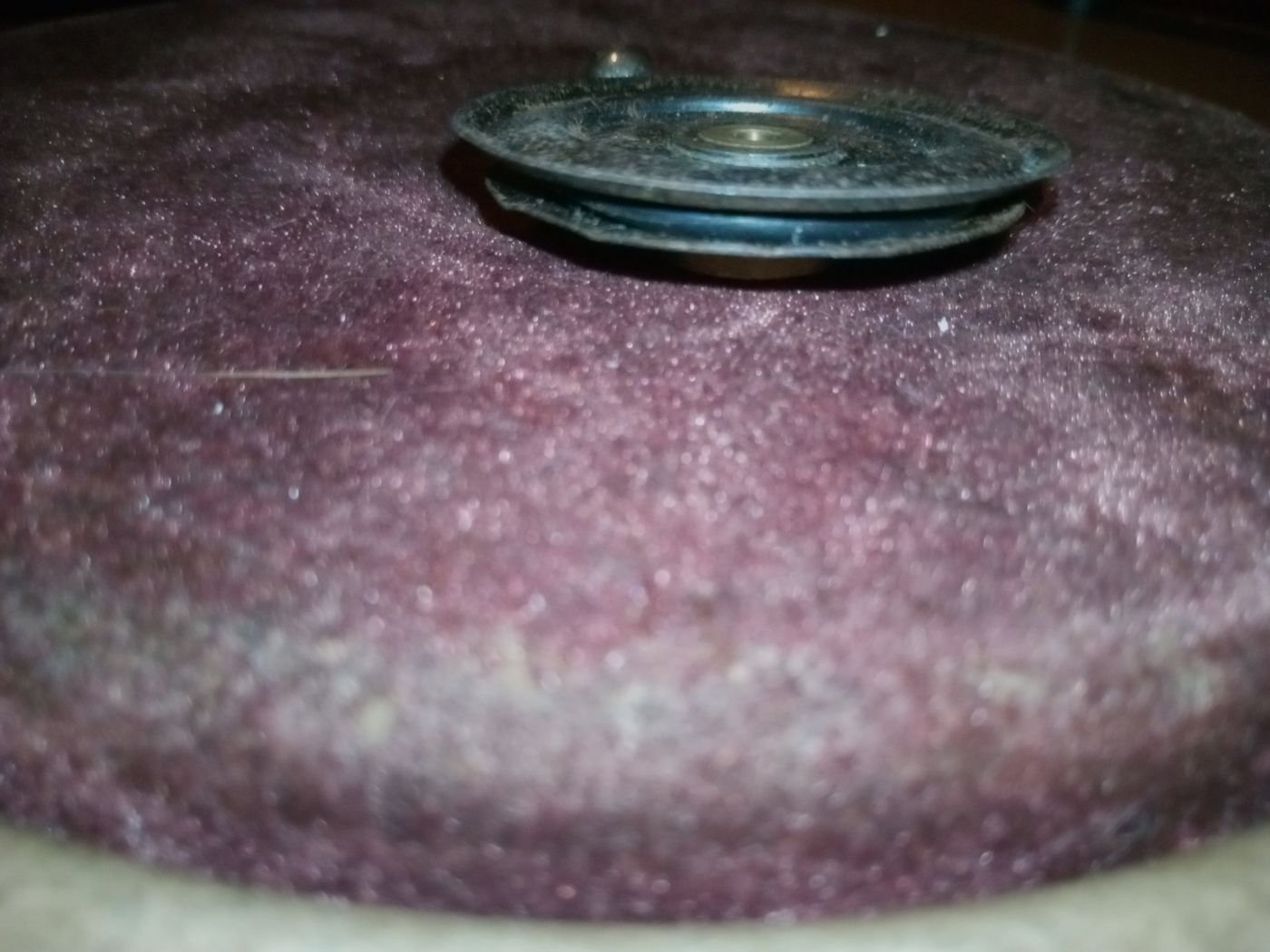

Le galet est raide, mais c'est un galet en métal avec une gorge, donc, il suffit de trouver un joint torique à la bonne dimension.

Je ne suis pas collectionneur de Thorens, mais la petite m'avait fait de l'œil, et pour à peine plus de 10€, je me suis laissé tenté ... à ce prix, il ne faut jamais hésiter à s'offrir une Thorens à galet ... *ttg>

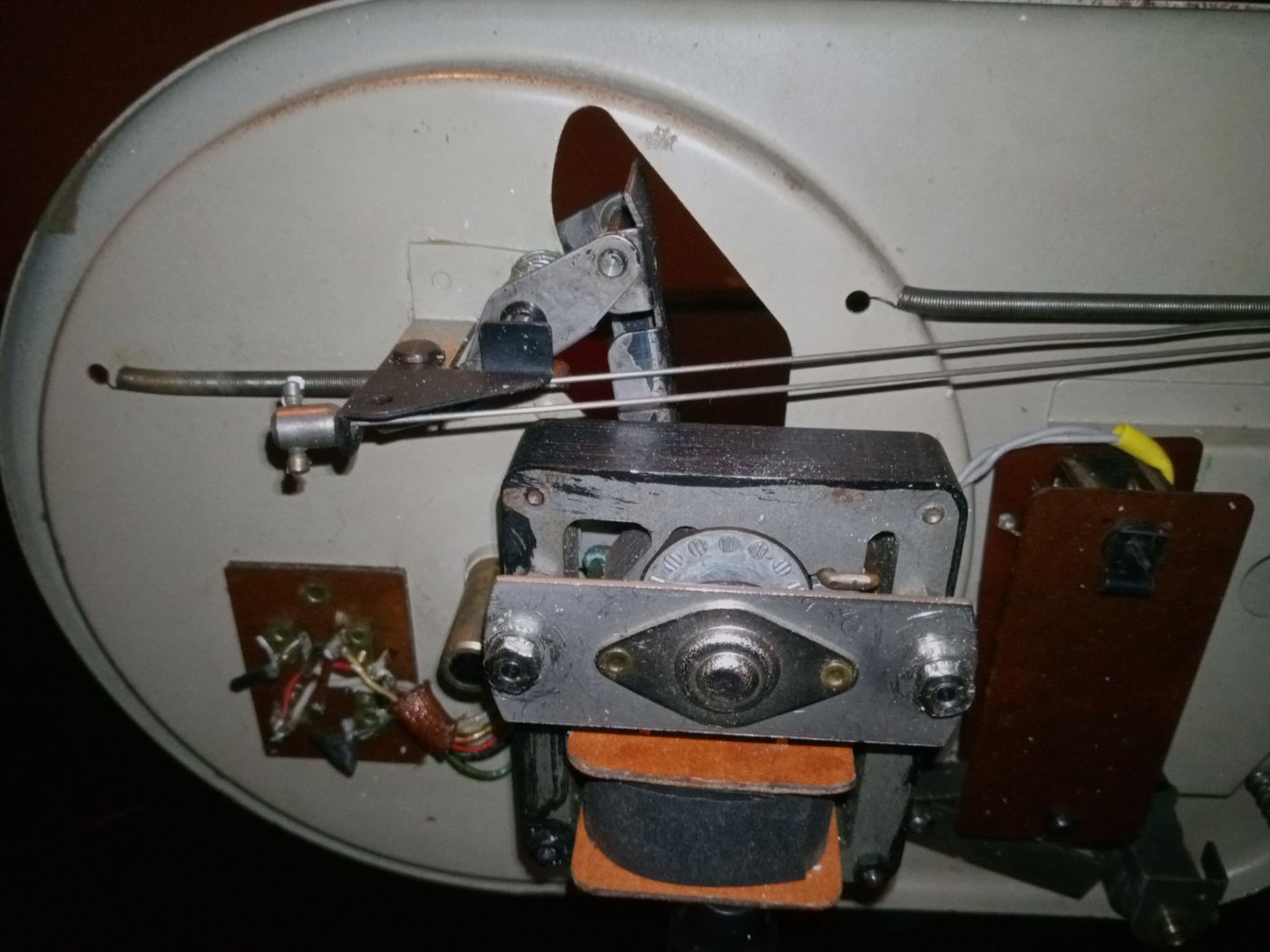

Il faudrait que je mesure le diamètre de la poulie, et que je fasse un savant calcul pour connaître la vitesse de rotation du moteur (en prenant en compte son slip ... :mdr: ), mais je suis prêt à parier que c'est un induction deux pôles.

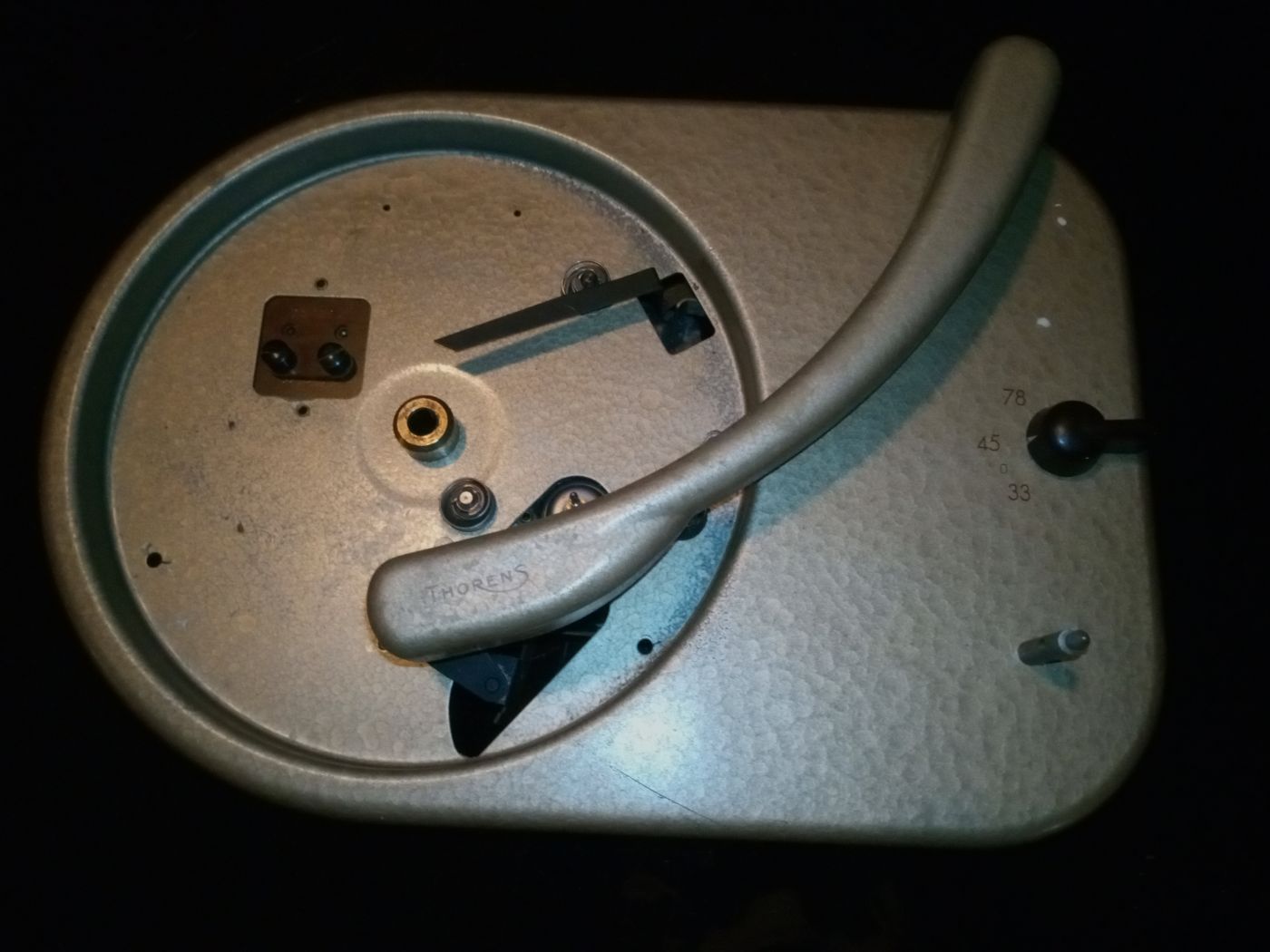

Le bras est extrêmement léger, c'est de l'alliage non magnétique.
Le châssis est en métal, et vu sa taille, est forcément très rigide.

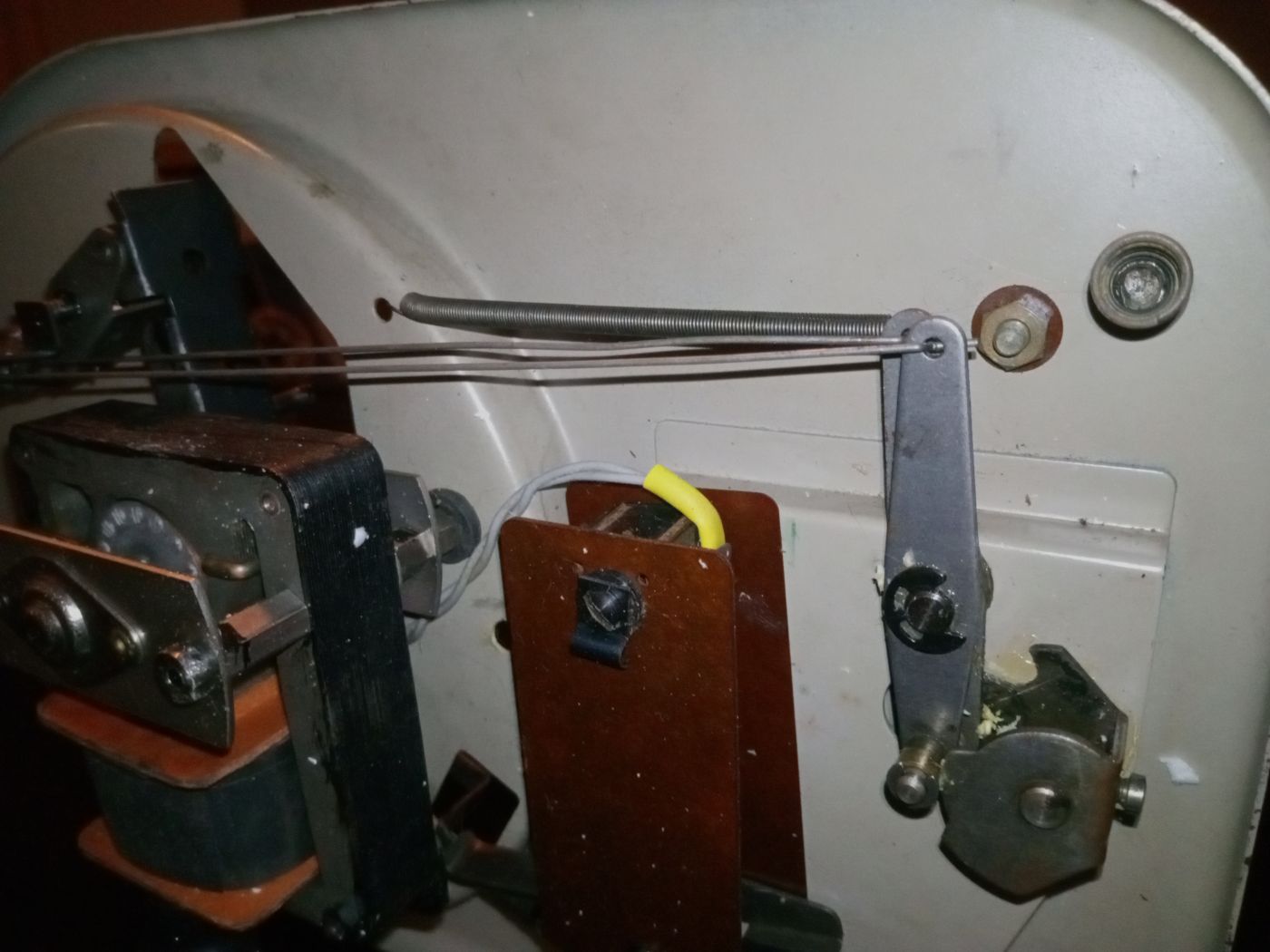

Elle possède un arrêt automatique.

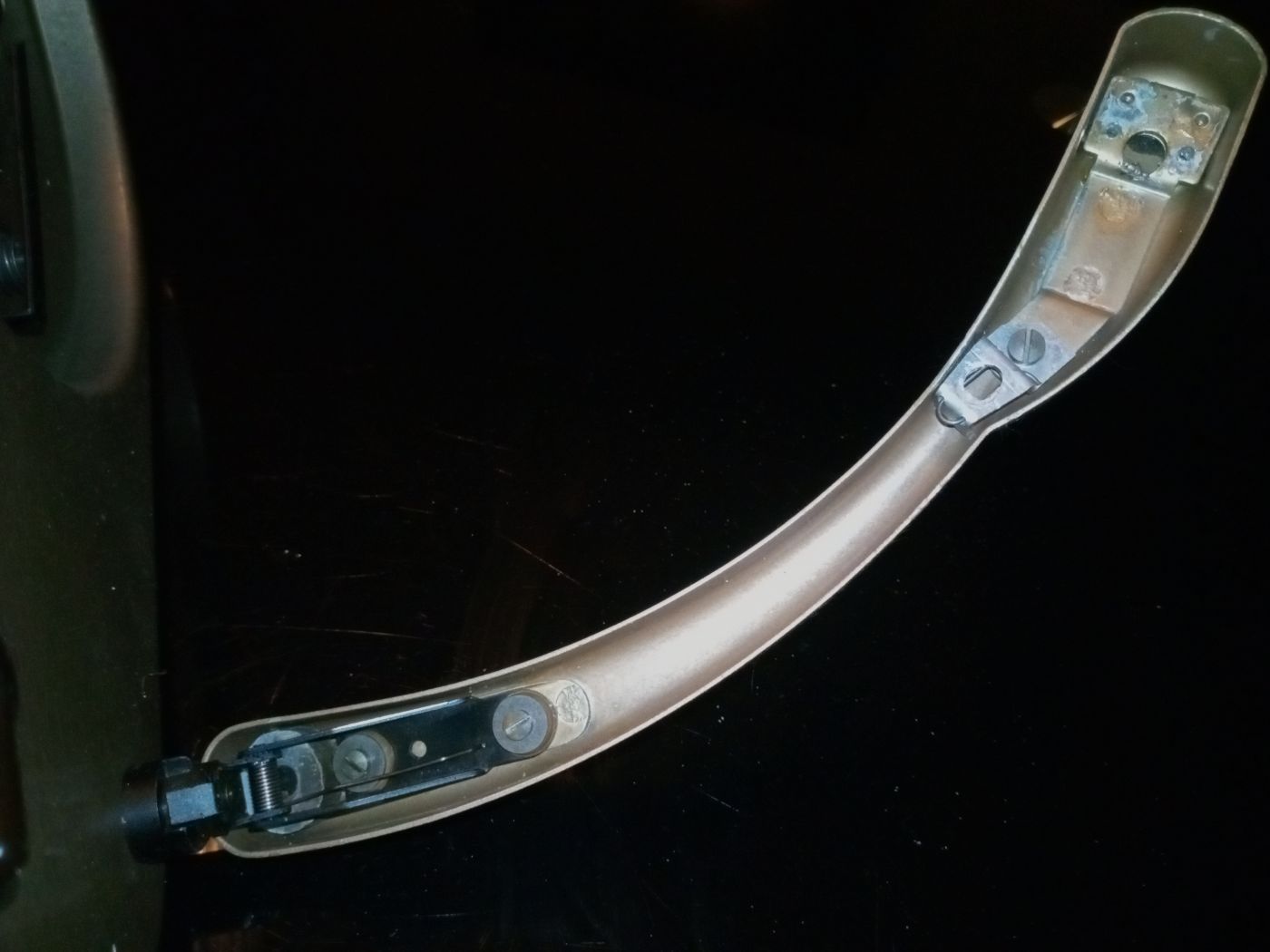

Le bras est à équilibrage dynamique, réglage par ressort à la base du bras.
Bras très libre (mais il est à recabler).

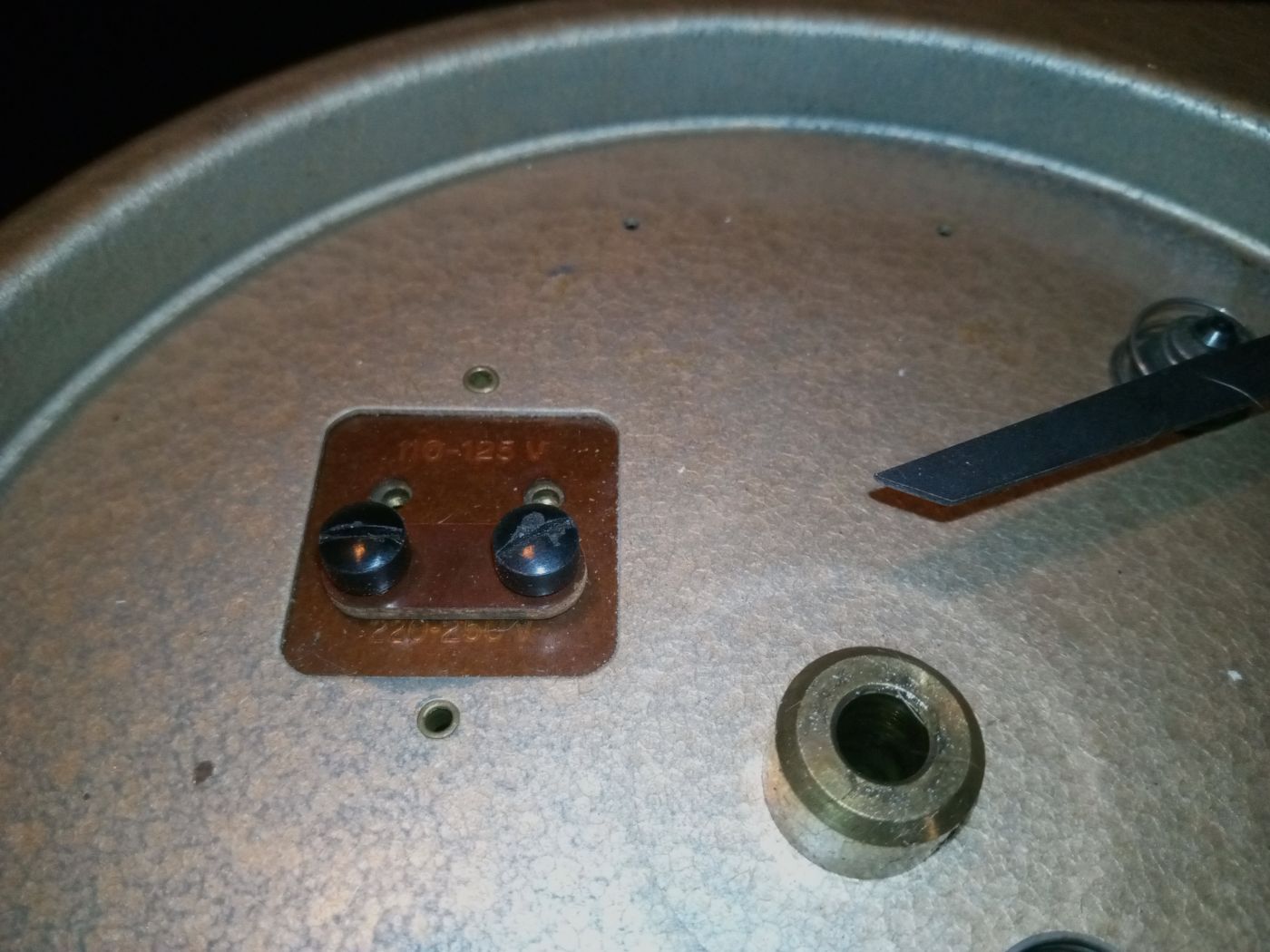

Pour ceux que cela passionne ( ;) ), elle possède un sélecteur de tension 100-125 / 200-250 Volts.

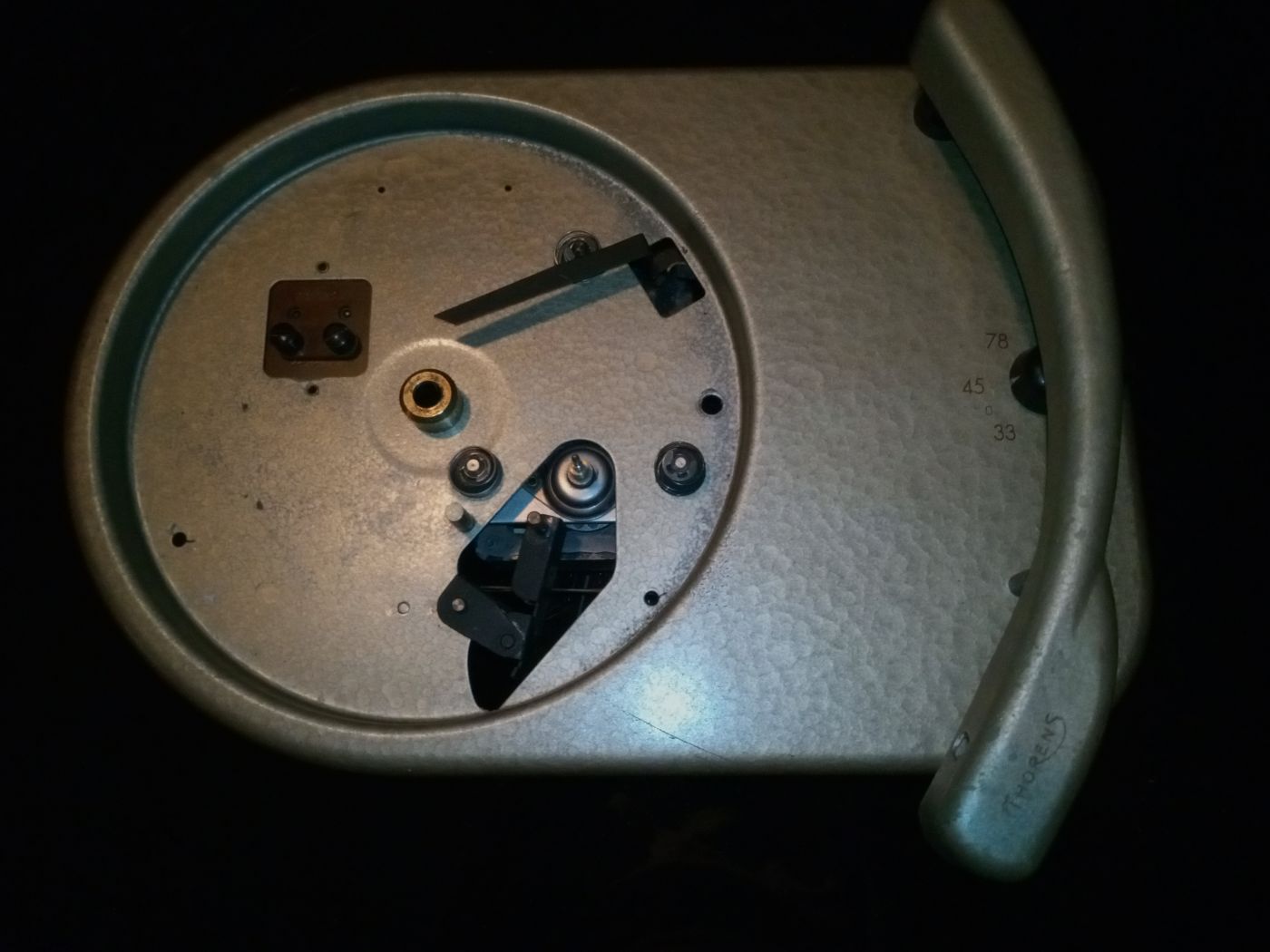

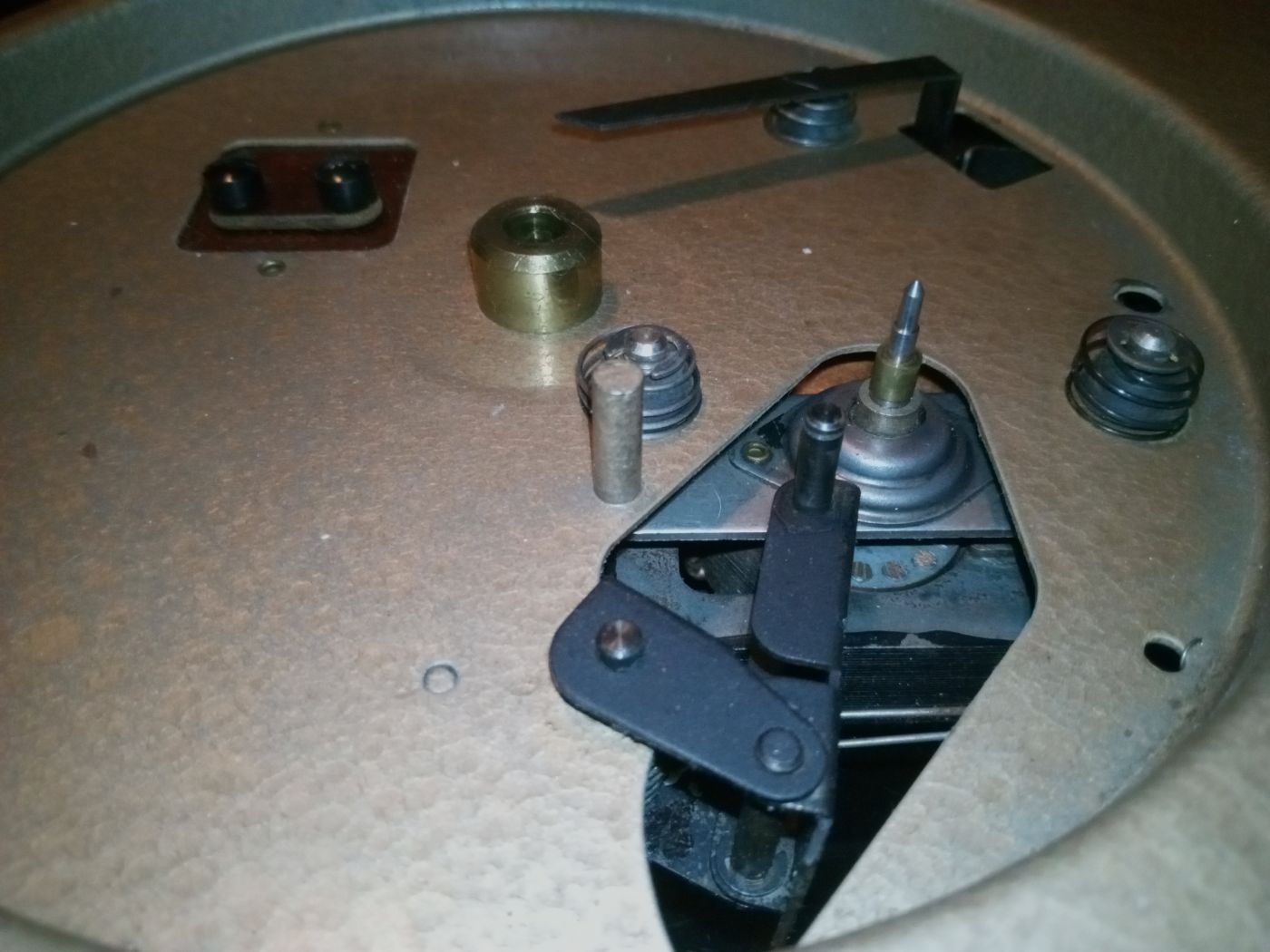

C'est un entraînement galet classique.
Rotor vertical et galet horizontal.










Bien qu'elle soit excessivement petite, cette CB 13 est très bien construite, les materiaux et assemblages sont vraiment valorisant pour un tel appareil.

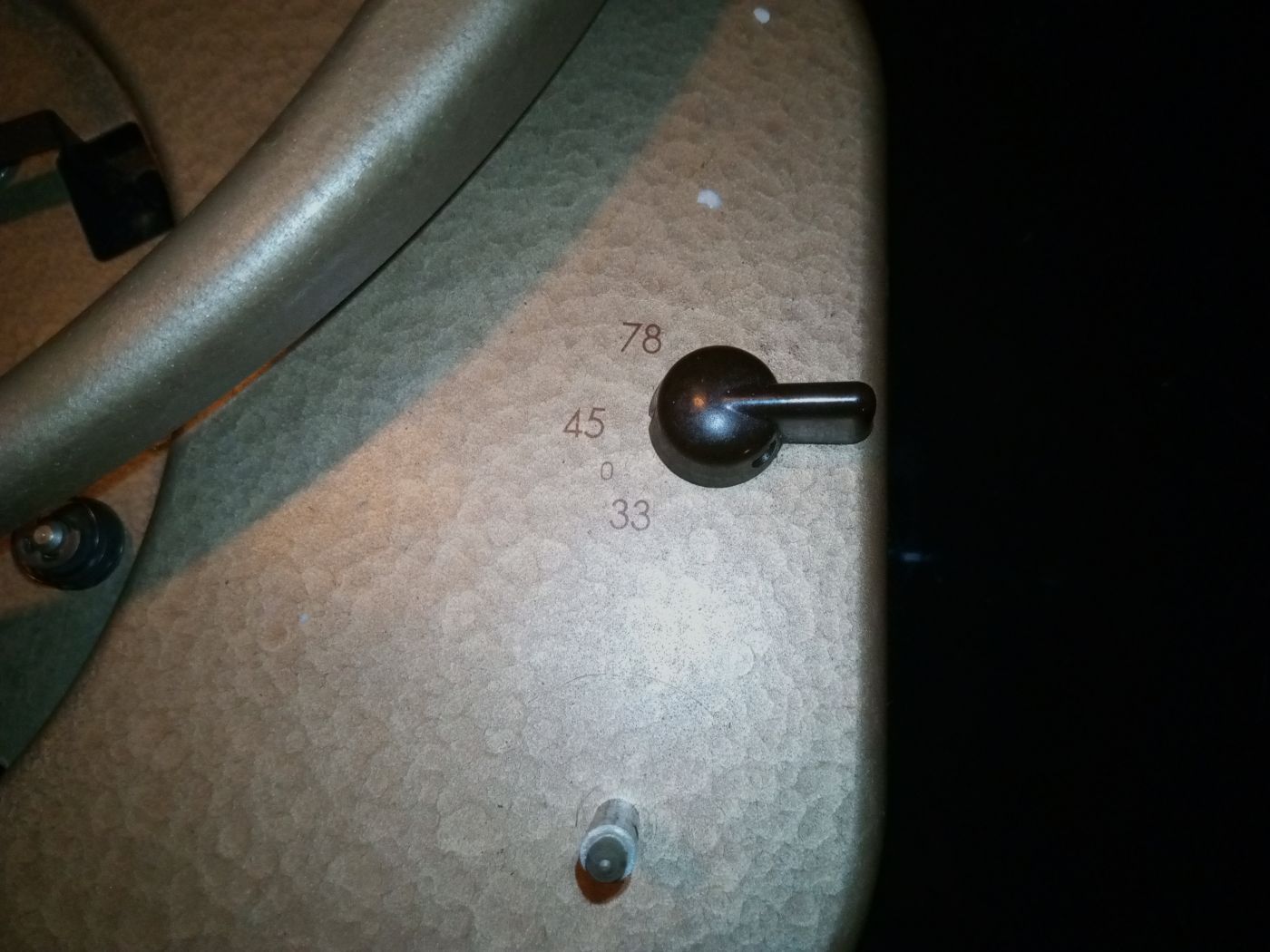

Elle possède les trois vitesses usuelles , et un point mort ("0") entre le 33 et le 45 rpm.

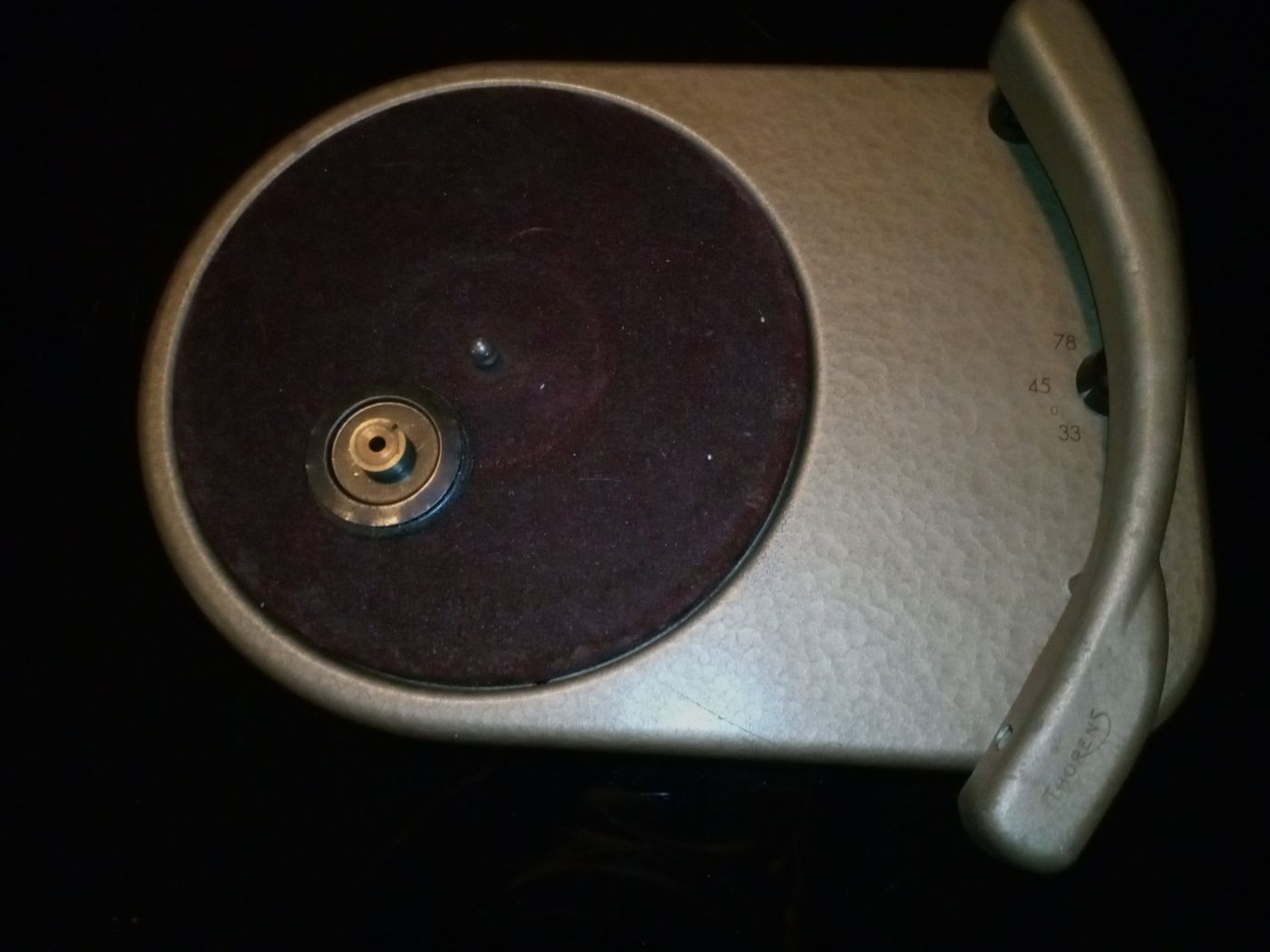

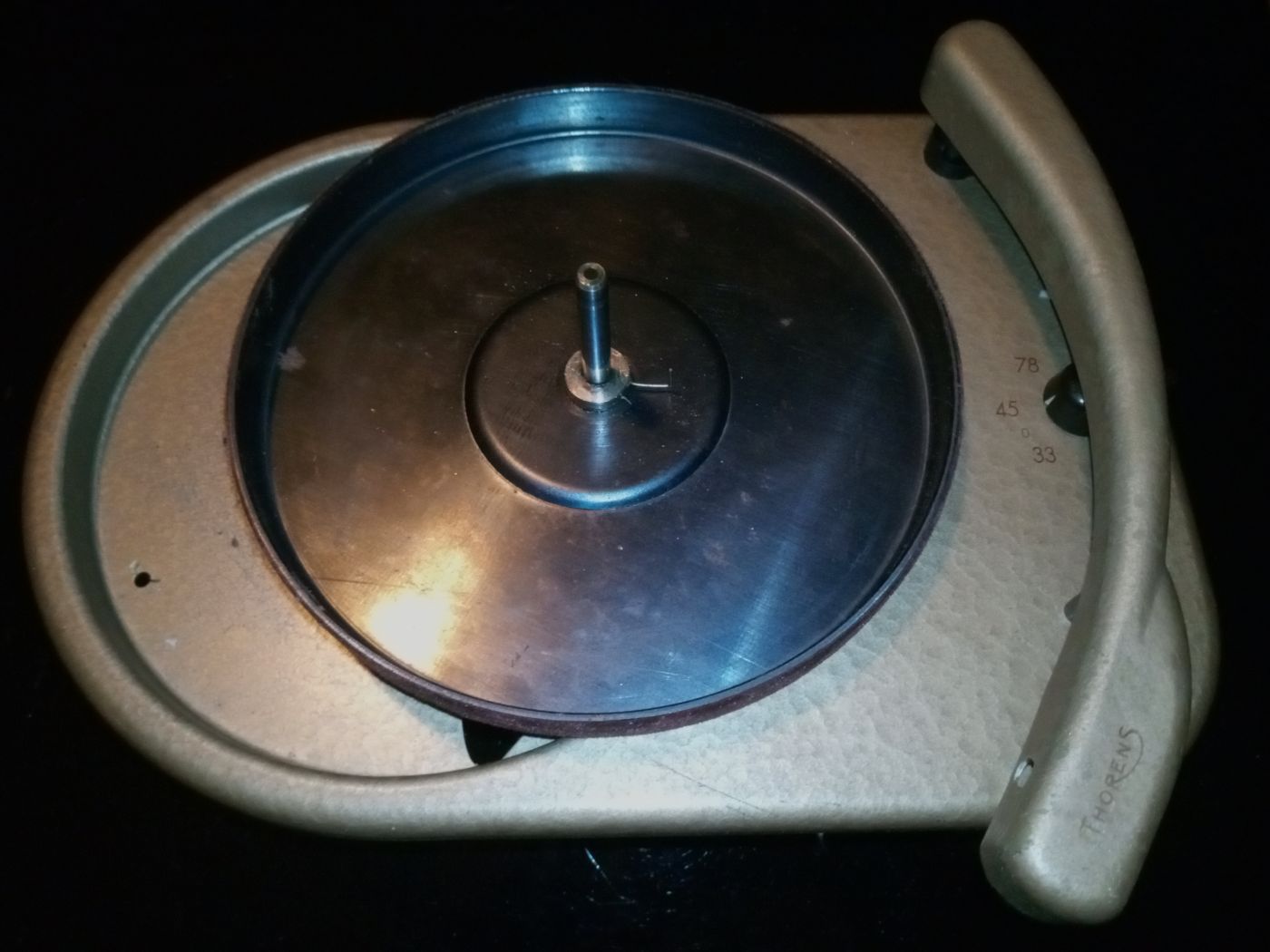

Le plateau fait 17 cm de diamètre pour un poids de 483g.
Il est recouvert du même velours brun que quasiment toutes les CB Thorens des 50's.

C'est, je trouve, un très joli jouet: une Thorens miniature.








Dernière édition: 11 Nov 2019 10:07 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

[CB 14] La (toute) petite Thorens 11 Nov 2019 07:53 #2

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2153
  • Remerciements reçus 122
  • Points : 2293
  • Karma: 2
  • Médaille en chocolat

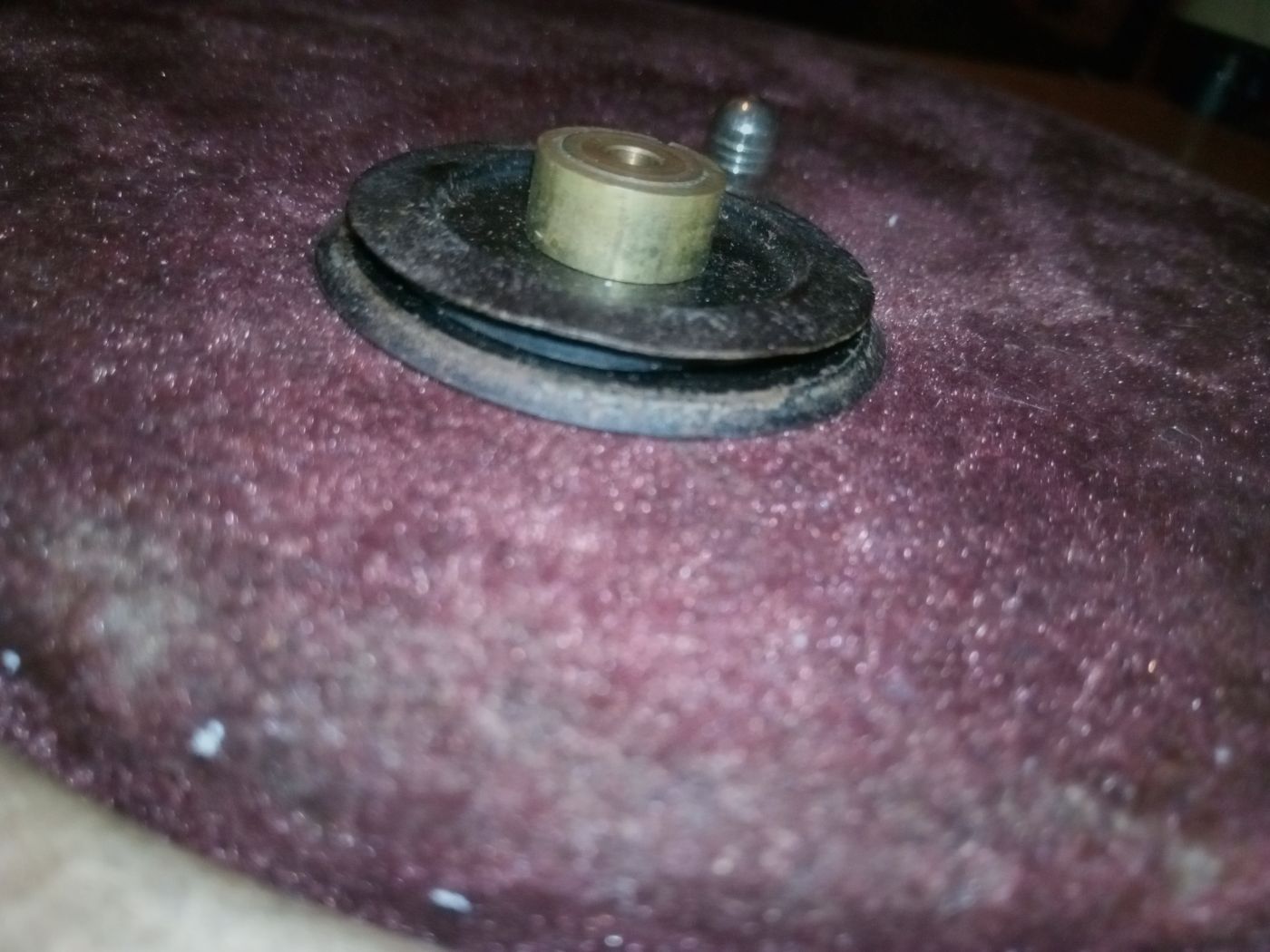

Bizarre le galet : les 2 flasques de la poulie n'ont pas le même diamètre et on dirait que la plus petite est tordue... ?-|
Je me demande comment un joint torique peut être maintenu dans ces conditions !

EDIT : L'une des flasques du galet n'aurait elle pas été perdue et remplacée par cette plaque tordue ?
Il se démonte le galet ?
Dernière édition: 11 Nov 2019 08:15 par Analog Addict.
L'administrateur a désactivé l'accès en écriture pour le public.

[CB 14] La (toute) petite Thorens 11 Nov 2019 07:54 #3

  • Ramutch
  • Portrait de Ramutch
  • Hors Ligne
  • Fou des platines
  • Messages : 709
  • Remerciements reçus 5
  • Points : 764
  • Karma: 6
Oui comme tu dis elle est vraiment sympa avec sa peinture martelée

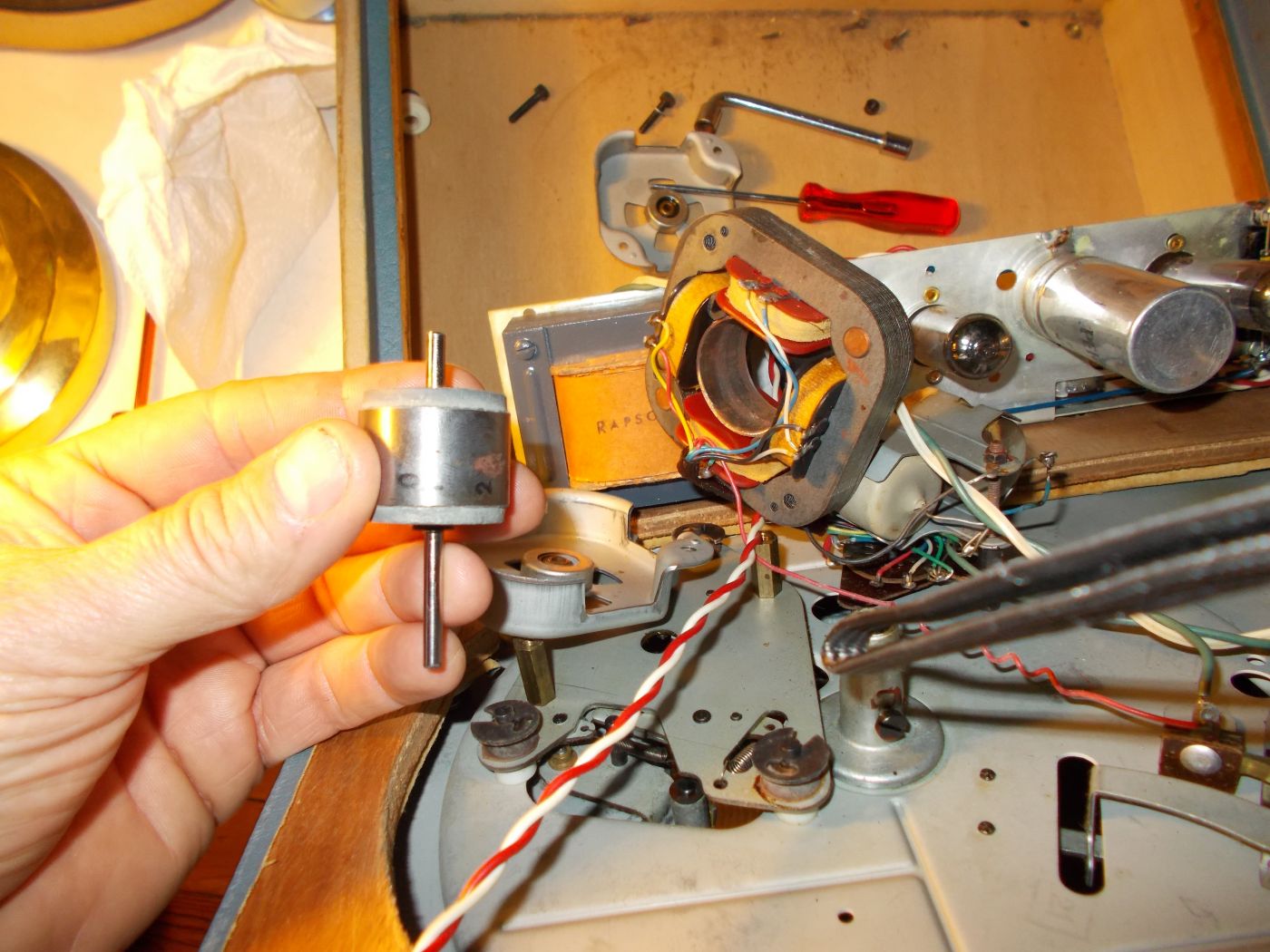

Sur mon exemplaire le moteur est un 4 poles avec 4 vitesses ( 16 t)

J'avais démonté le moteur pour le huiler, il est très lent mais ça vient certainement des condos de déphasages


L'administrateur a désactivé l'accès en écriture pour le public.

[CB 14] La (toute) petite Thorens 11 Nov 2019 07:56 #4

  • Ramutch
  • Portrait de Ramutch
  • Hors Ligne
  • Fou des platines
  • Messages : 709
  • Remerciements reçus 5
  • Points : 764
  • Karma: 6
Pour info les deux bras sont identiques ;)
L'administrateur a désactivé l'accès en écriture pour le public.

[CB 14] La (toute) petite Thorens 11 Nov 2019 08:55 #5

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2153
  • Remerciements reçus 122
  • Points : 2293
  • Karma: 2
  • Médaille en chocolat
Ramutch écrit:
Pour info les deux bras sont identiques ;)

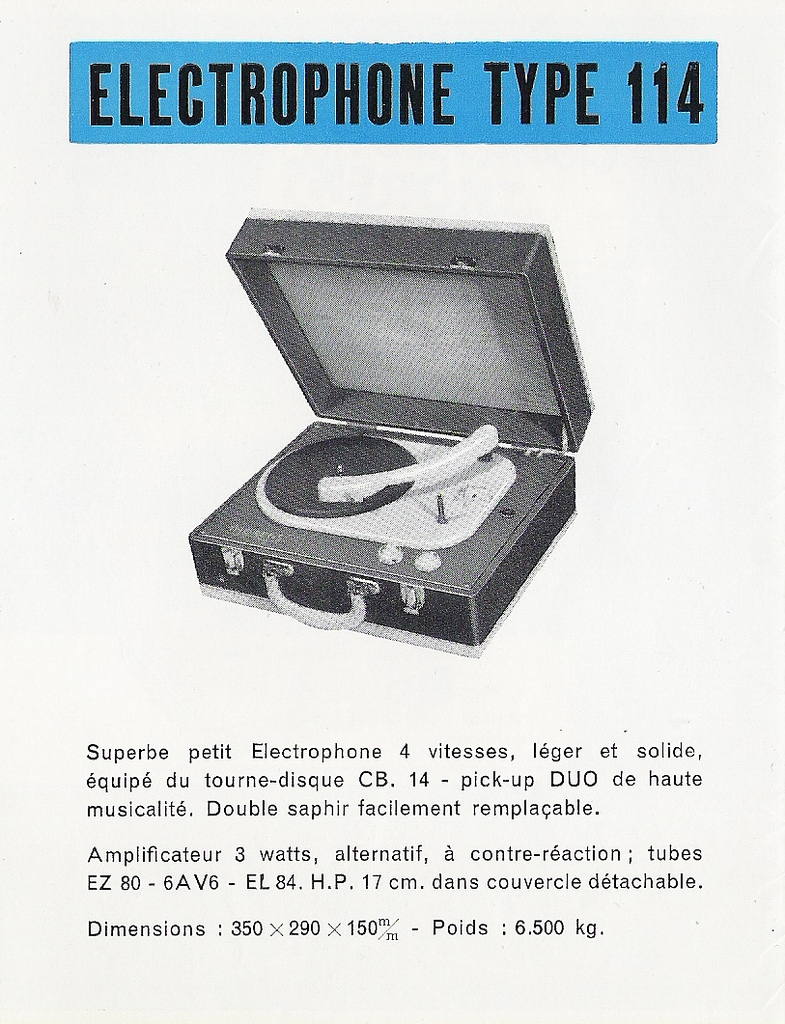

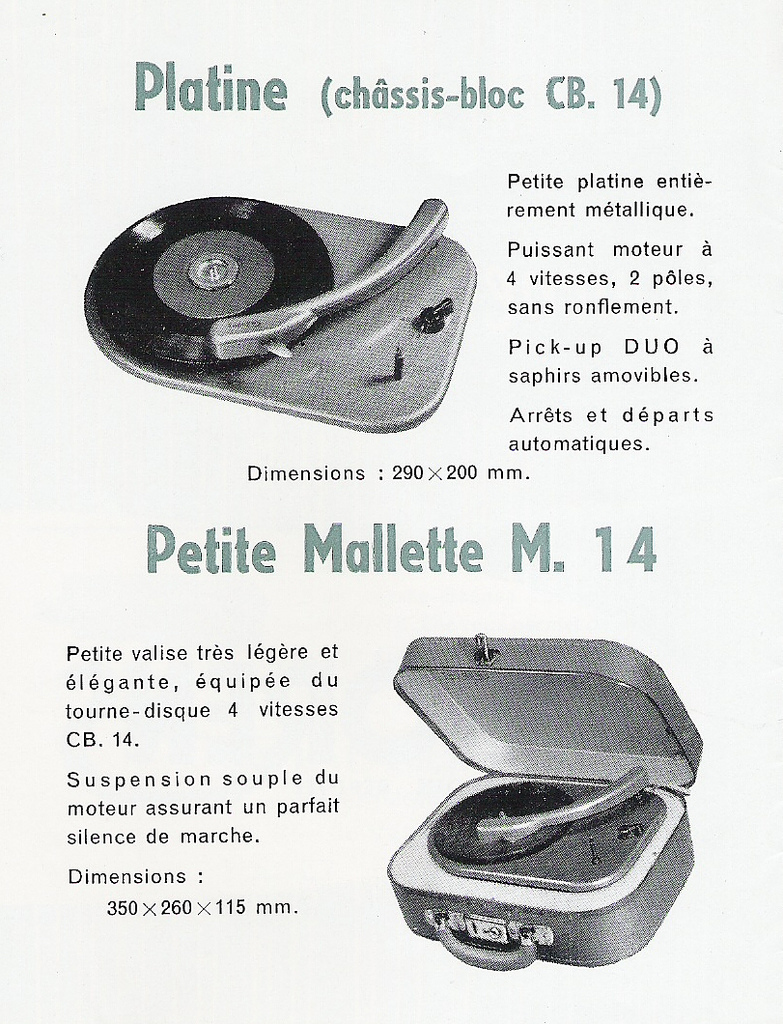

AMHA la comparaison s'arrête là : la platine de l'électrophone de Ramutch n'est pas une CB 14 !
* Chassis rectangulaire sur l'électrophone, en forme de "U" sur la CB 14
* Système à galets multiples sur l'électrophone, poulie à étages sur la CB 14
* Moteur Asynchrone 4 pôles sur l'électrophone, induction (à confirmer) sur la CB 14
* Les pivots plateau n'ont rien à voir non plus

Il faudrait trouver la référence de celle de l'électrophone. Aucune plaque signalétique ? ?-|

cynos écrit:
Si ce n'est le châssis, le sélecteur est basculé de l'autre côté, et donc le moteur est mieux placé.
Sans doute une évolution (la tienne), donc plus récente.

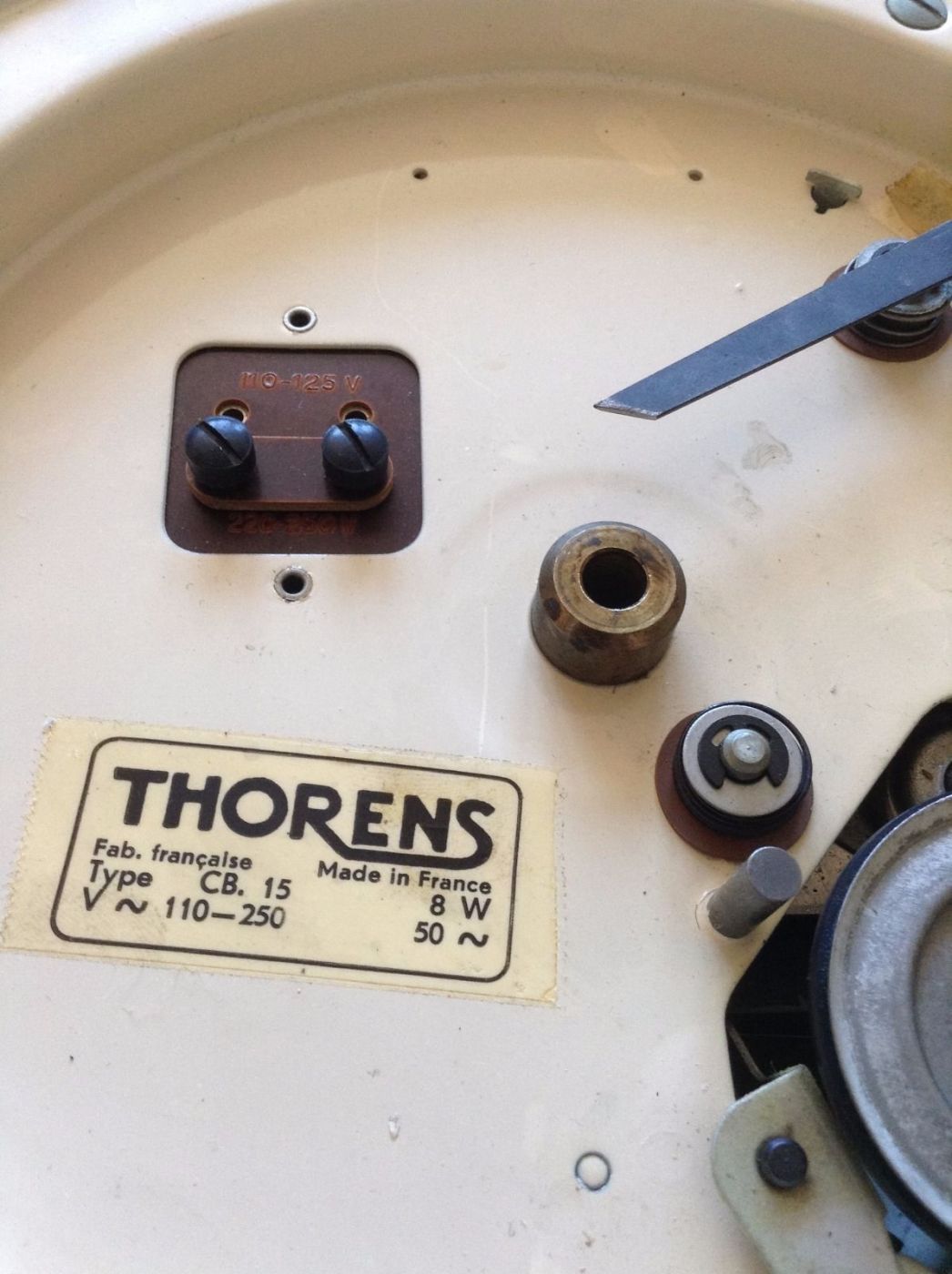

Non car il y a eu une évolution de la CB 14 qui était la CB 15 et qui, détail intéressant, était fabriquée en France ! (Où ???)
Voilà un pan de l'histoire de Thorens qu'il faudrait approfondir...



L'administrateur a désactivé l'accès en écriture pour le public.

[CB 14] La (toute) petite Thorens 11 Nov 2019 09:06 #6

  • Ramutch
  • Portrait de Ramutch
  • Hors Ligne
  • Fou des platines
  • Messages : 709
  • Remerciements reçus 5
  • Points : 764
  • Karma: 6
Non rien du tout, j'ai cherché partout mais aucun indication
Comme je l'ai écris ce model a été présenté sur le forum Thorens mais sans résultat

www.forum-thorens.com/t8219-electrophone-thorens.htm
L'administrateur a désactivé l'accès en écriture pour le public.

[CB 13] La (toute) petite Thorens 11 Nov 2019 09:55 #7

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Oui, je n'ai émis aucune certitude au sujet du modèle électrophone.
CB14, CB15 ... c'est quand même peut être la même famille ... ?-|

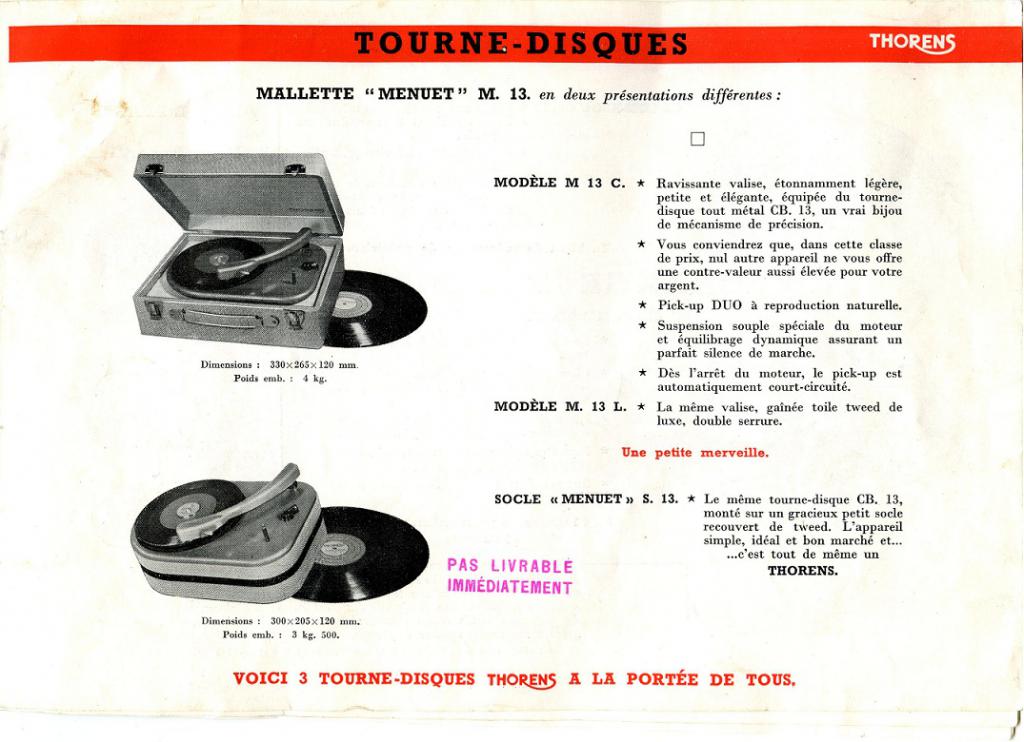

D'autant plus que la mienne n'est peut être pas non plus une CB14, mais peut être une CB13 (voir plus loin).

Aucune signalitique sur la mienne ni sur celle de l'électrophone malheureusement ...

A ce propos qui a une idée de la signification de "CB" ?

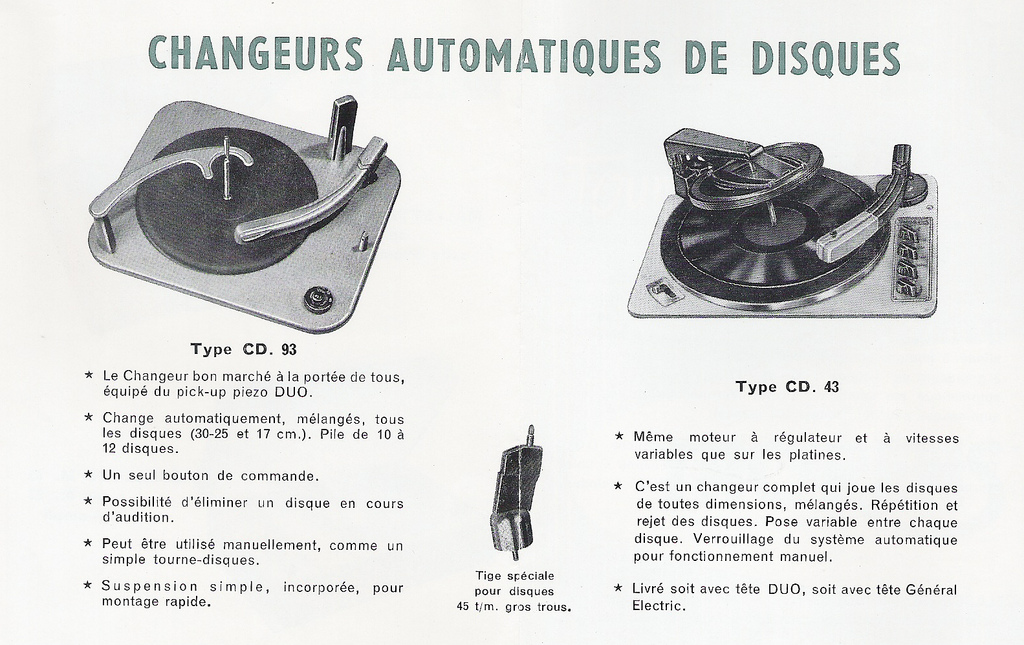

Pour les "CD", j'aurai proposé " changeur disque".
Pour le "A" (CBA): "automatique".
Mais ça colle pas avec " CB" ...















La mienne serait donc une CB 13 (trois vitesses), la CB 14 ajoutant le 16 rpm !!!
Dernière édition: 11 Nov 2019 10:03 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

[CB 14] La (toute) petite Thorens 11 Nov 2019 10:17 #8

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Analog Addict écrit:
Bizarre le galet : les 2 flasques de la poulie n'ont pas le même diamètre et on dirait que la plus petite est tordue... ?-|
Je me demande comment un joint torique peut être maintenu dans ces conditions !

EDIT : L'une des flasques du galet n'aurait elle pas été perdue et remplacée par cette plaque tordue ?
Il se démonte le galet ?

Non, le galet ne se démonte pas.
C'est un montage serti.
Il est bien ainsi d'origine, il a sans doute été tordu pour démonter le caoutchouc d'origine (durci ou marqué).
Il y a, à ce sujet, un joint de petit diamètre dans le fond de la gorge, preuve qu'il y a eu une tentative de réparation ...

La gorge avec deux diamètres exterieurs n'est pas un problème avec un joint suffisamment large.
Je n'ai jamais cherché ... mais ça doit être possible de réparer assez facilement ... :)
Dernière édition: 11 Nov 2019 10:19 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

[CB 13] La (toute) petite Thorens 11 Nov 2019 12:29 #9

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2153
  • Remerciements reçus 122
  • Points : 2293
  • Karma: 2
  • Médaille en chocolat
cynos écrit:
A ce propos qui a une idée de la signification de "CB" ?
Pour les "CD", j'aurai proposé " changeur disque".
Pour le "A" (CBA): "automatique".
Mais ça colle pas avec " CB" ...

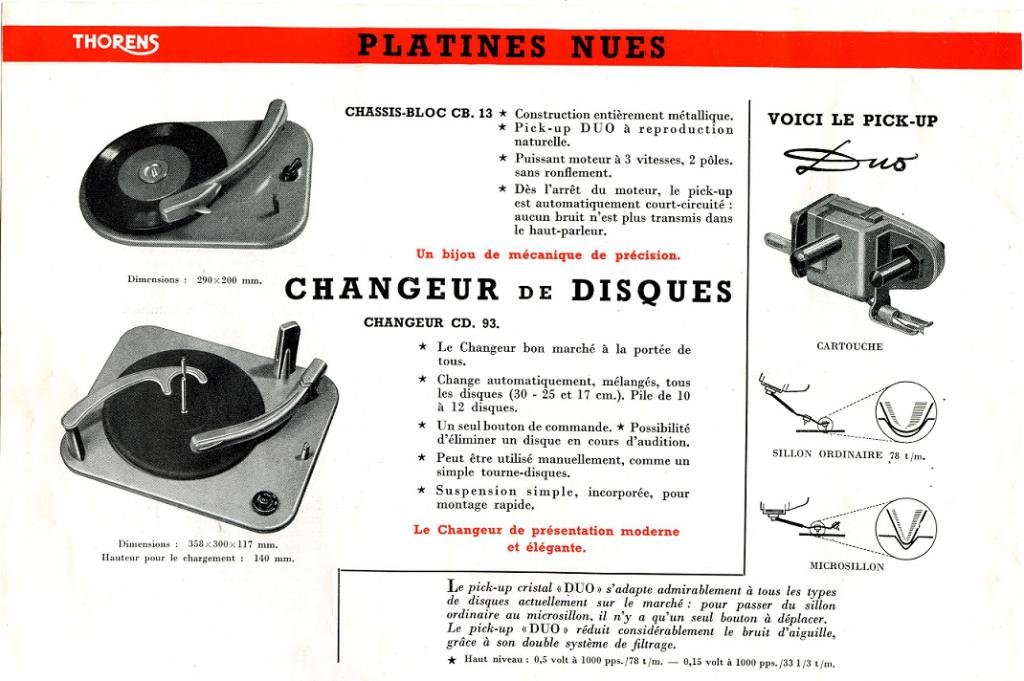

La réponse est dans tes photos ! :;)
CB = Chassis Bloc

L'administrateur a désactivé l'accès en écriture pour le public.

[CB 13] La (toute) petite Thorens 11 Nov 2019 12:32 #10

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Bien vu ... :ok:
L'administrateur a désactivé l'accès en écriture pour le public.

[CB 13] La (toute) petite Thorens 11 Nov 2019 16:06 #11

  • Musico
  • Portrait de Musico
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 1039
  • Remerciements reçus 39
  • Points : 1085
  • Karma: 2
  • Médaille en chocolat

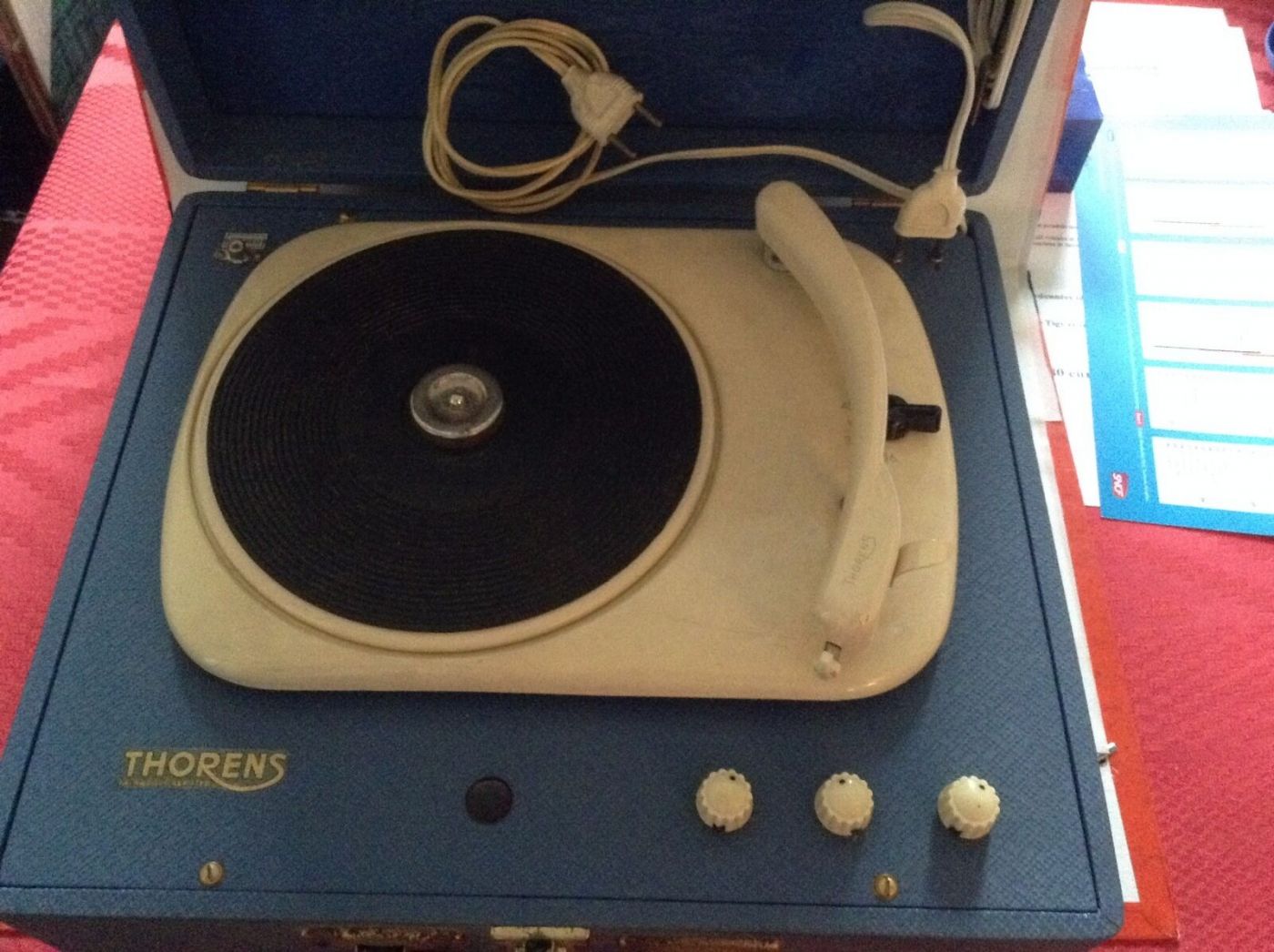

J'ai une CB 15 en valise, avec le même moteur mais châssis rectangulaire.
Je n'ai jamais réussi à la faire tourner à la bonne vitesse. Trop lent.

Et sur le Musico (valise avec changeur que j'ai), le moteur est différent.
