SUJET : [TD 184] Thorens TD 184 en valise Concorde

[TD 184] Thorens TD 184 en valise Concorde 20 Mar 2021 14:35 #1

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6636
  • Remerciements reçus 188
  • Points : 81706
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Hello,

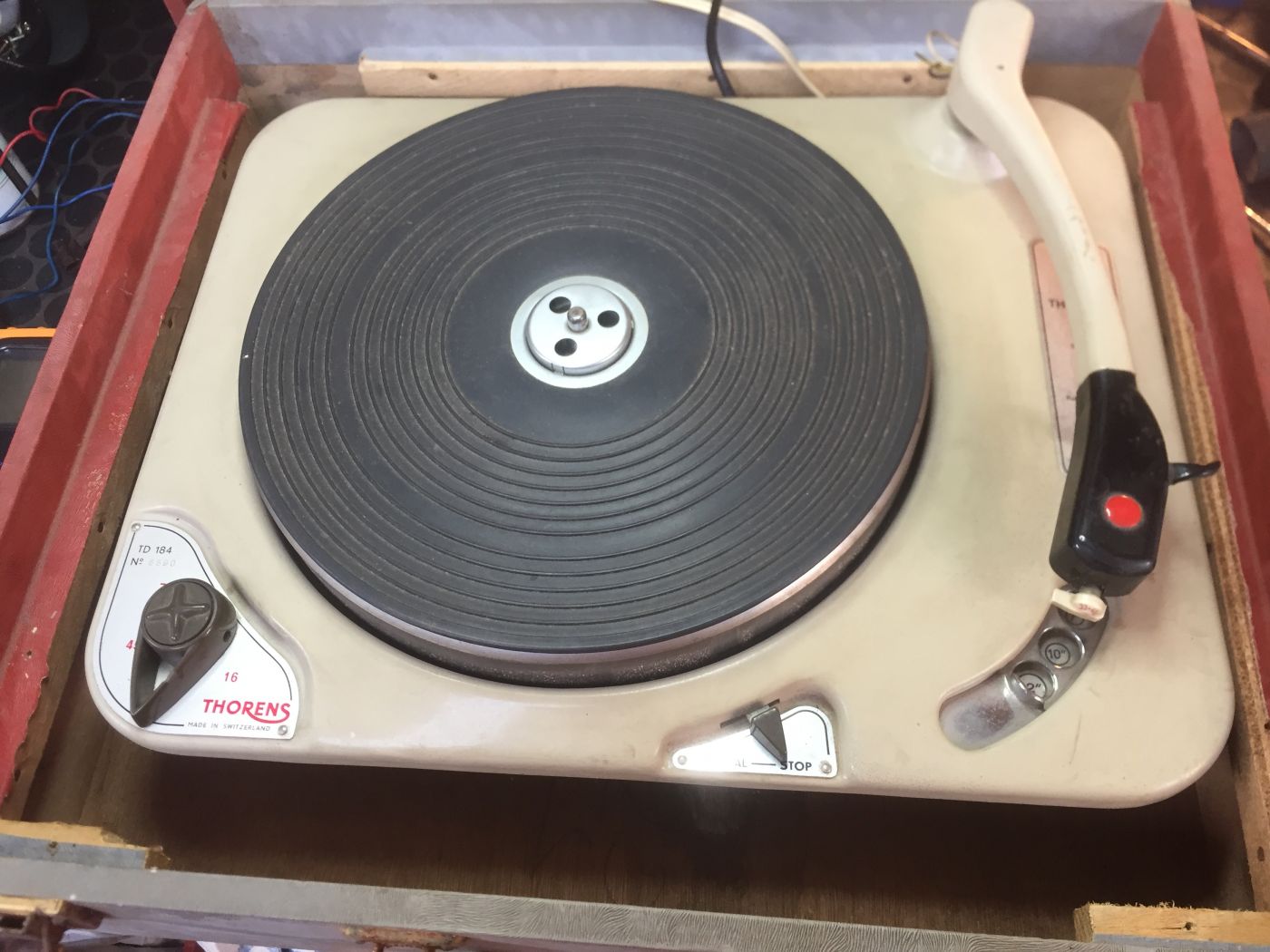

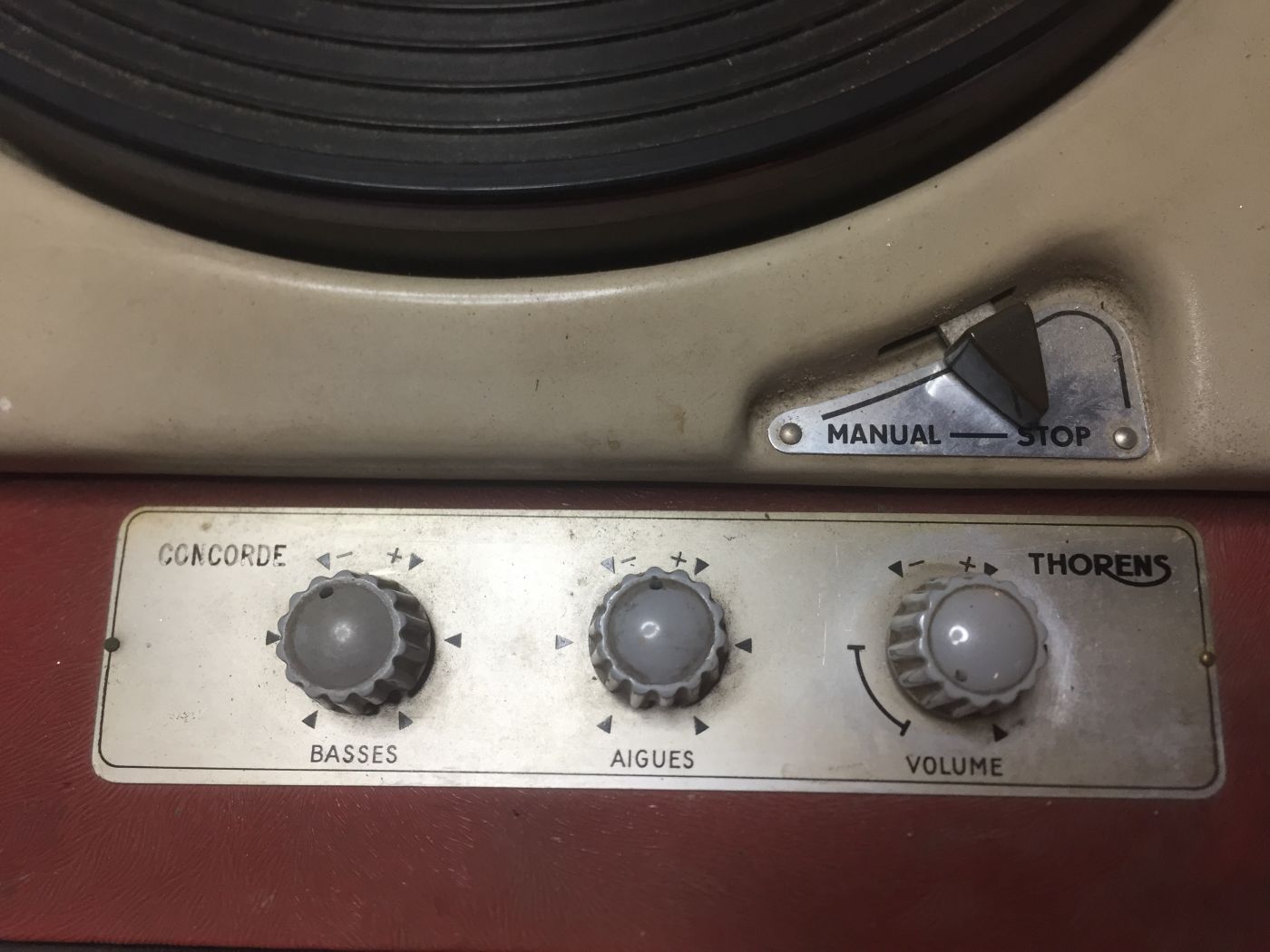

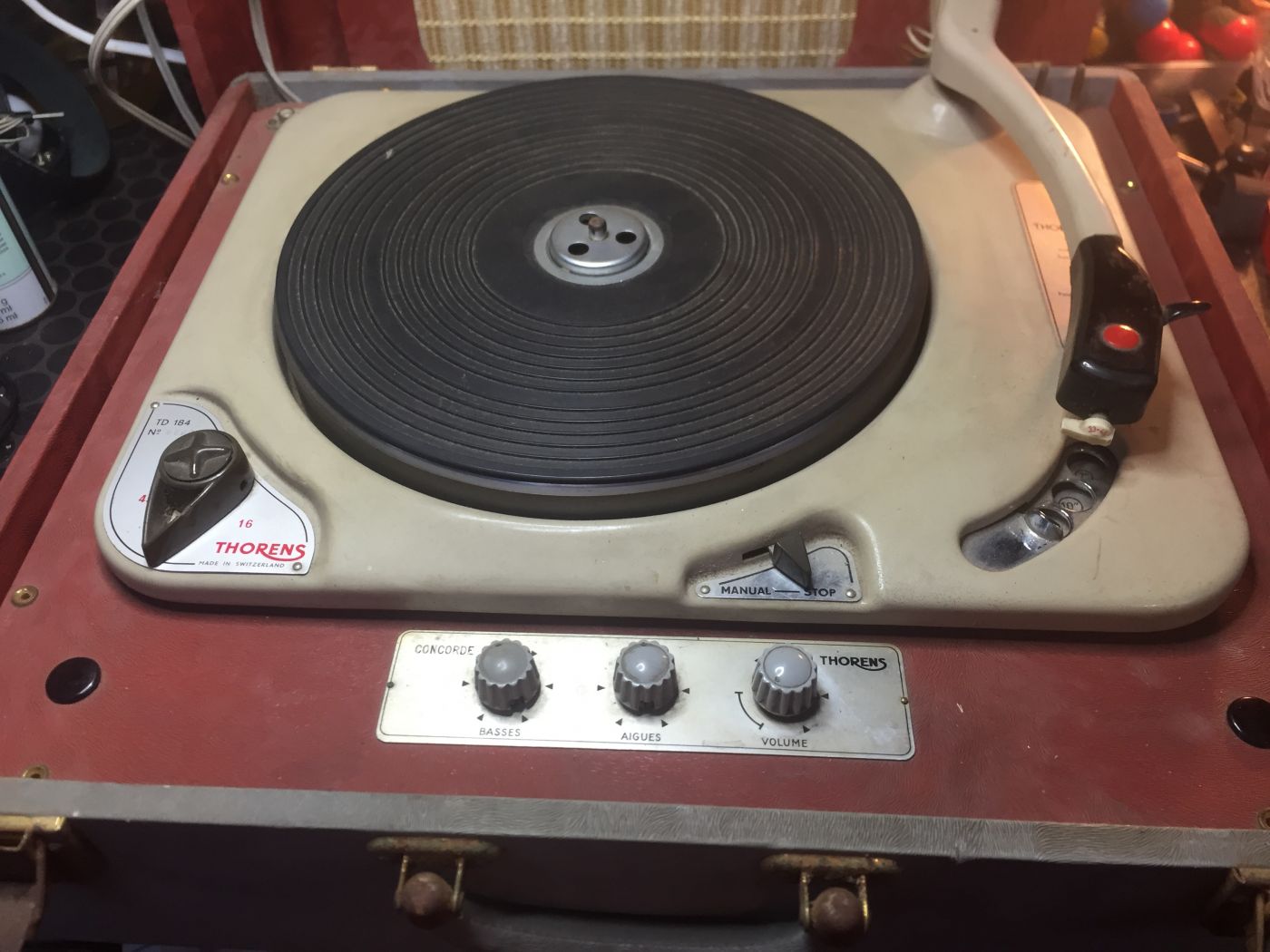

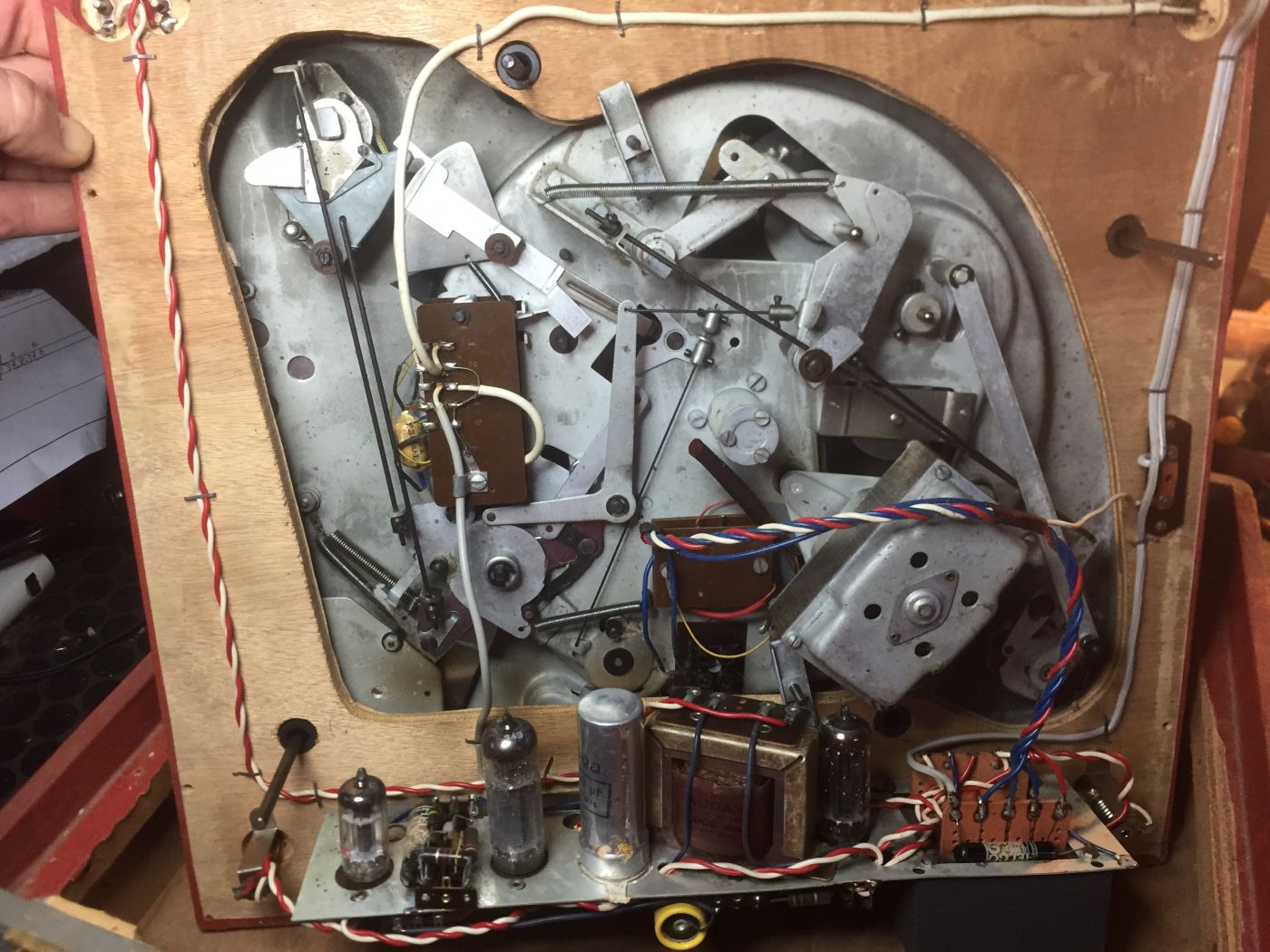

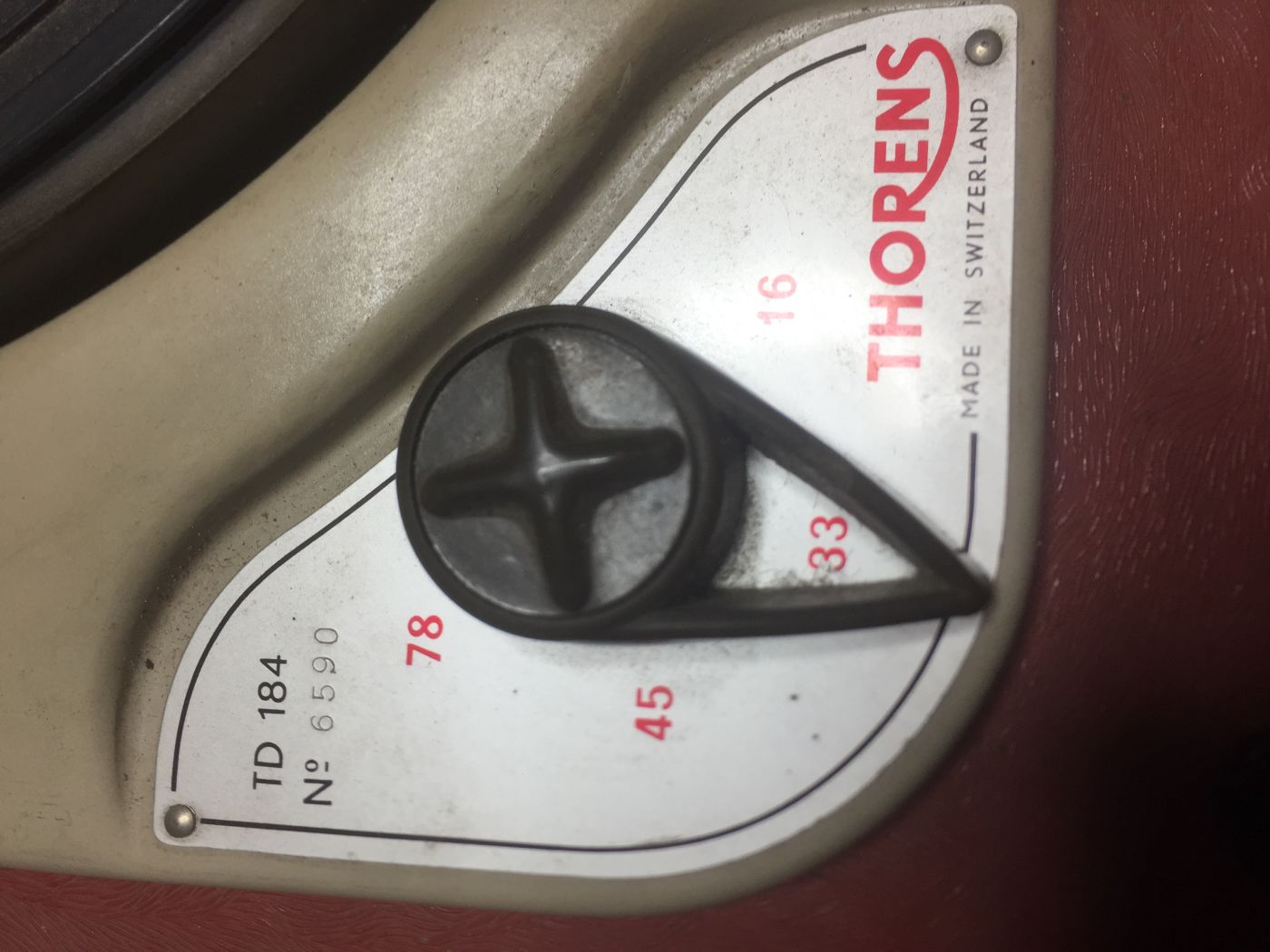

Voilà ma valise Thorens TD 184 CONCORDE (qui sort d'un grenier, n'a pas du voir la lumière pendant 40ans)...
Très sale, ne tourne plu, cellule Ronette.
Je pense qu'elle va rapidement quitter sa valise.

J'ai commencé doucement à remettre l'ampli sous tension au variac. tout doucement, par étapes, et sous surveillance.
Il s'allume est fait du son, c'est déjà un bon point.
C'est un ampli mono SE d'EL84, donc sans doute vers les 4 ou 5watt.

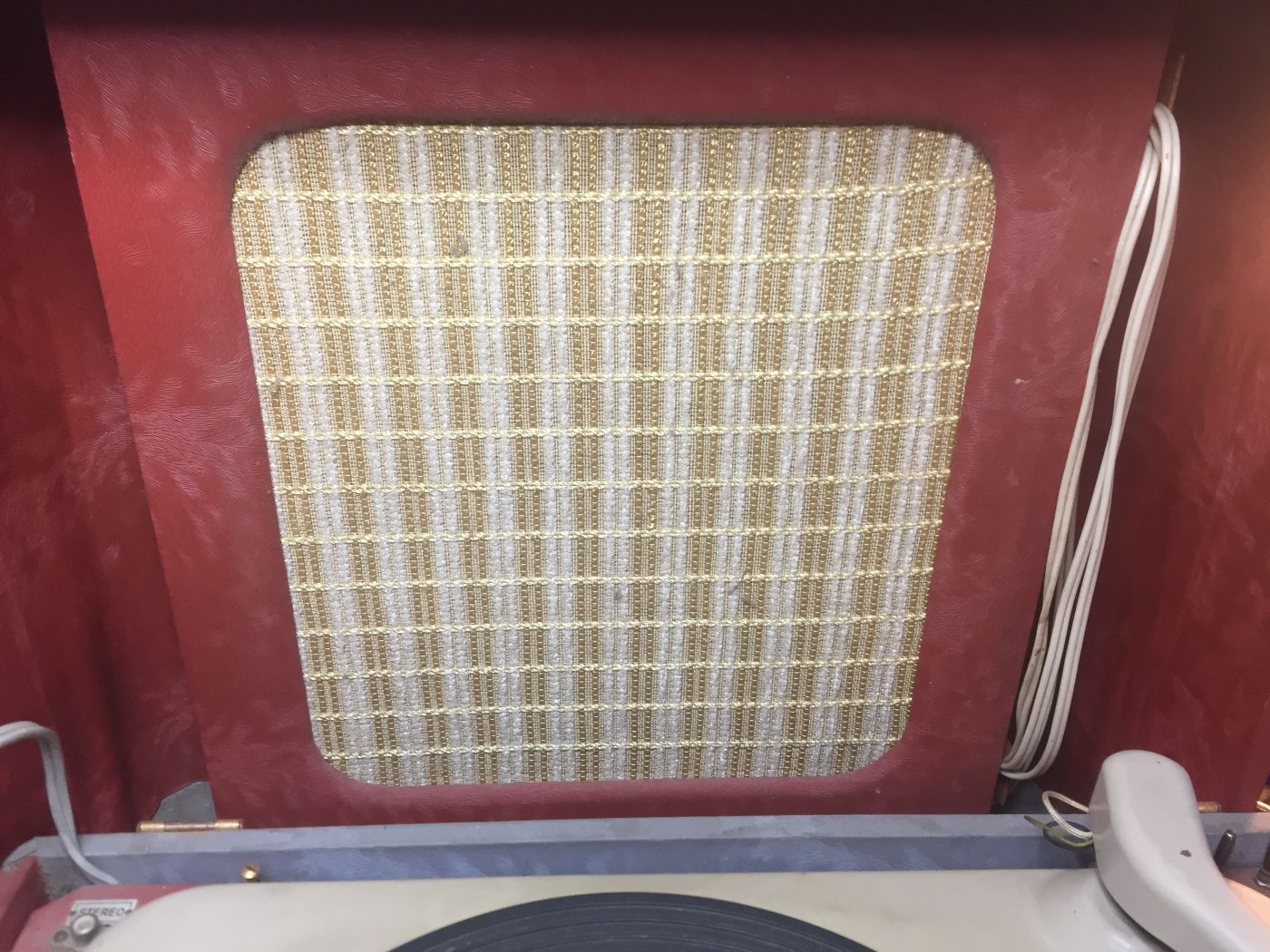

Il y a 3 HP dans le couvercle (c'est riche!!), mesuré autour de 5ohm à l’ohmmètre.
Les condo sont visuellement cuit, le double chimique à coulé, et les vieux verre/goudron dégueulent un peut aux extrémités...

Coté platine, elle ne démarre pas, le moteur tourne tout le temps avec le galet désenclenché.
Mais tourne lorsque je reste enclenché sur le cadran-téléphone, le galet s’enclenche et ça tourne, la musique est là, mais dès que je lache le doigt cela se stoppe.
Je vais essayer de comprendre l’automatisme du bazar....














Condo l'alim à changer contre un X2

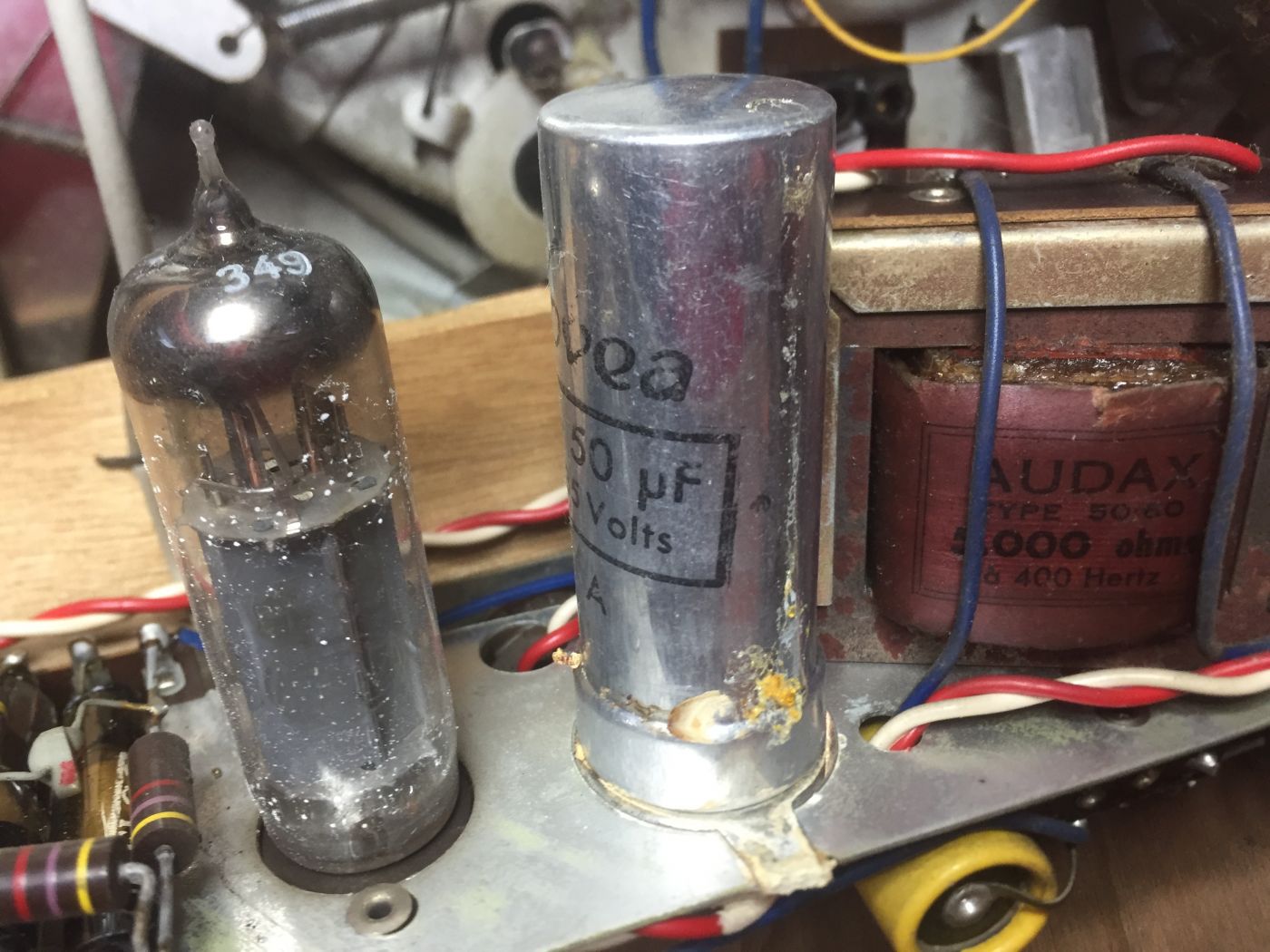

Le double chimique qui a coulé

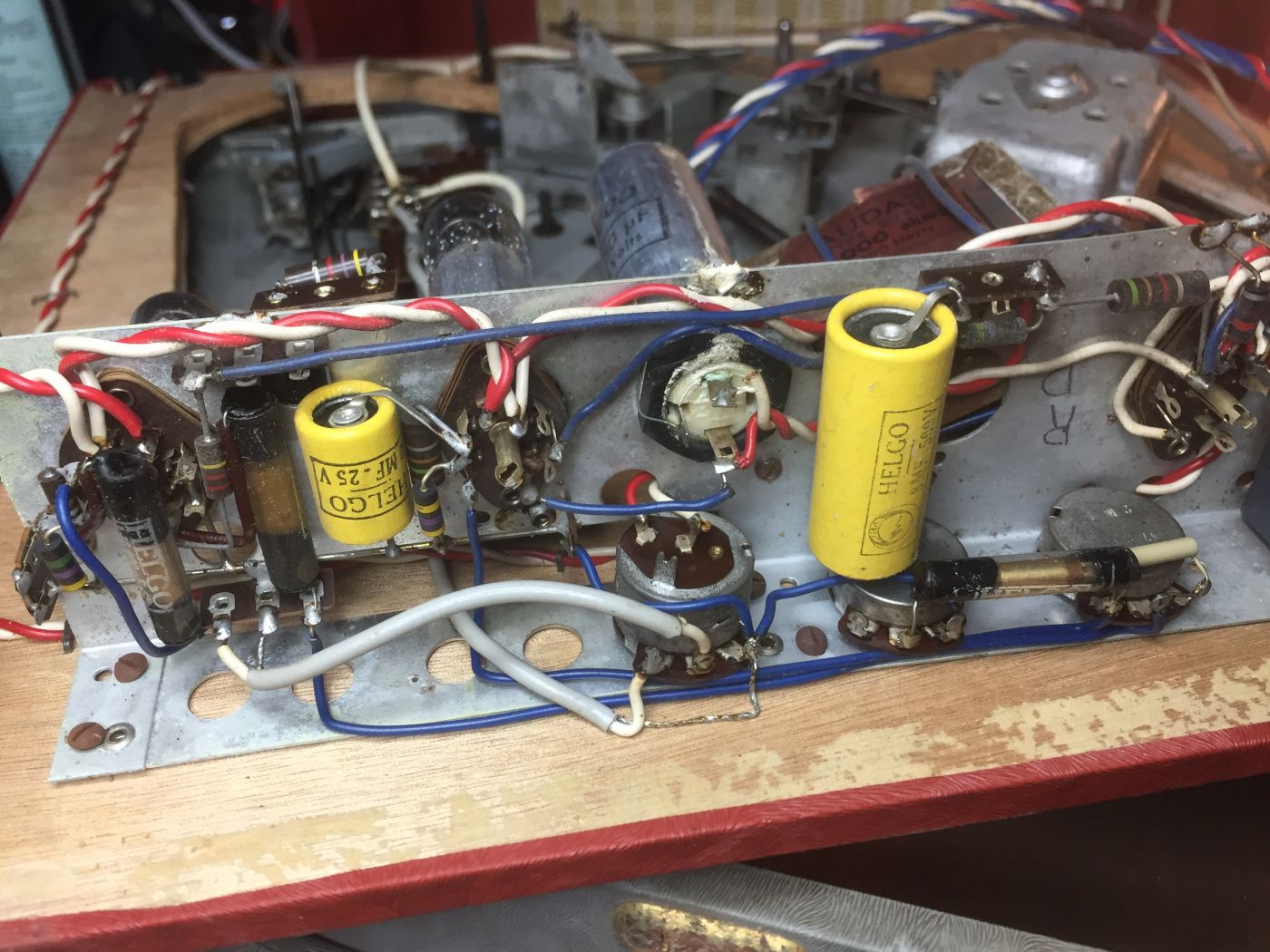

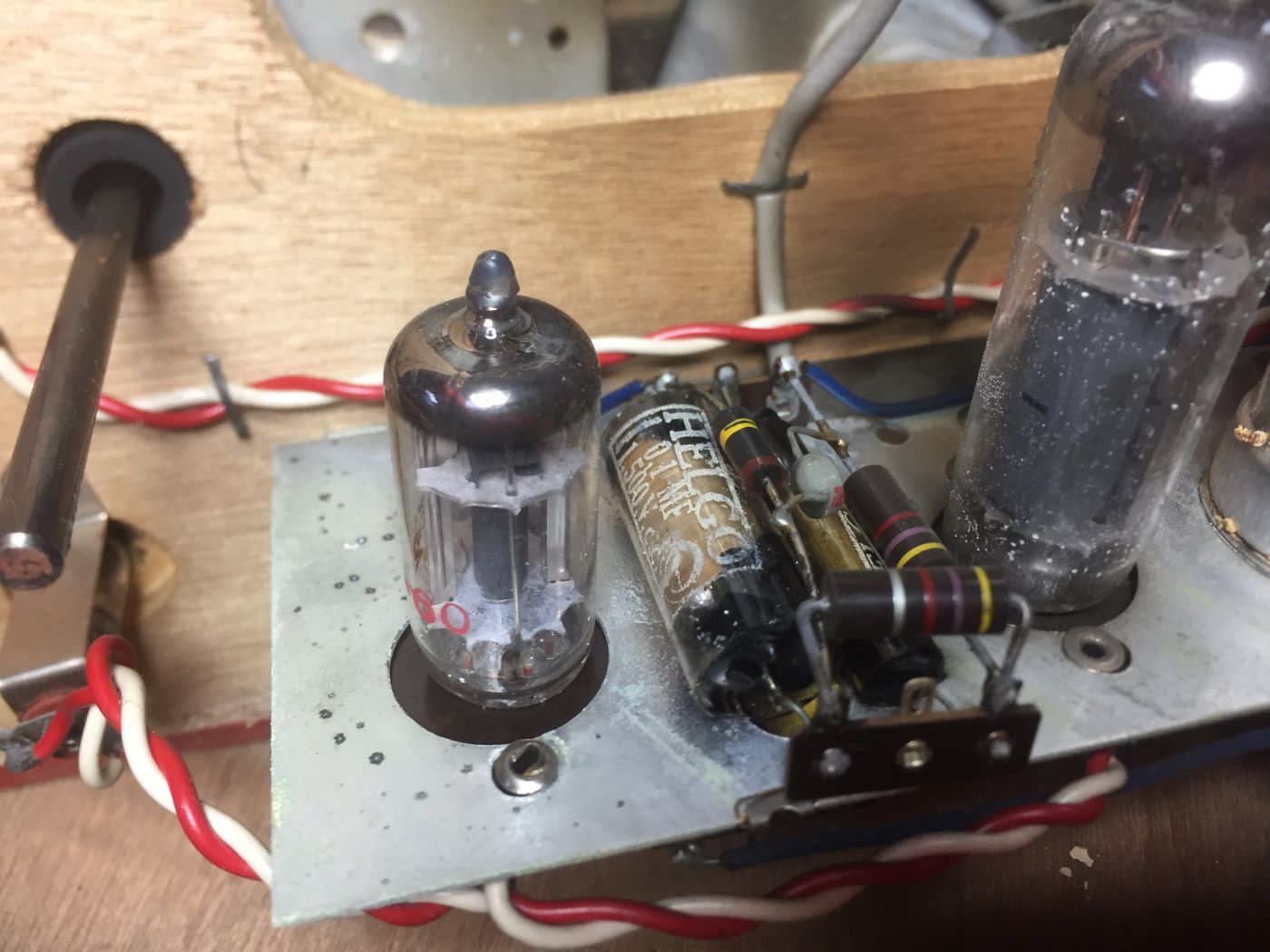

Les vieux condo goudron/verre

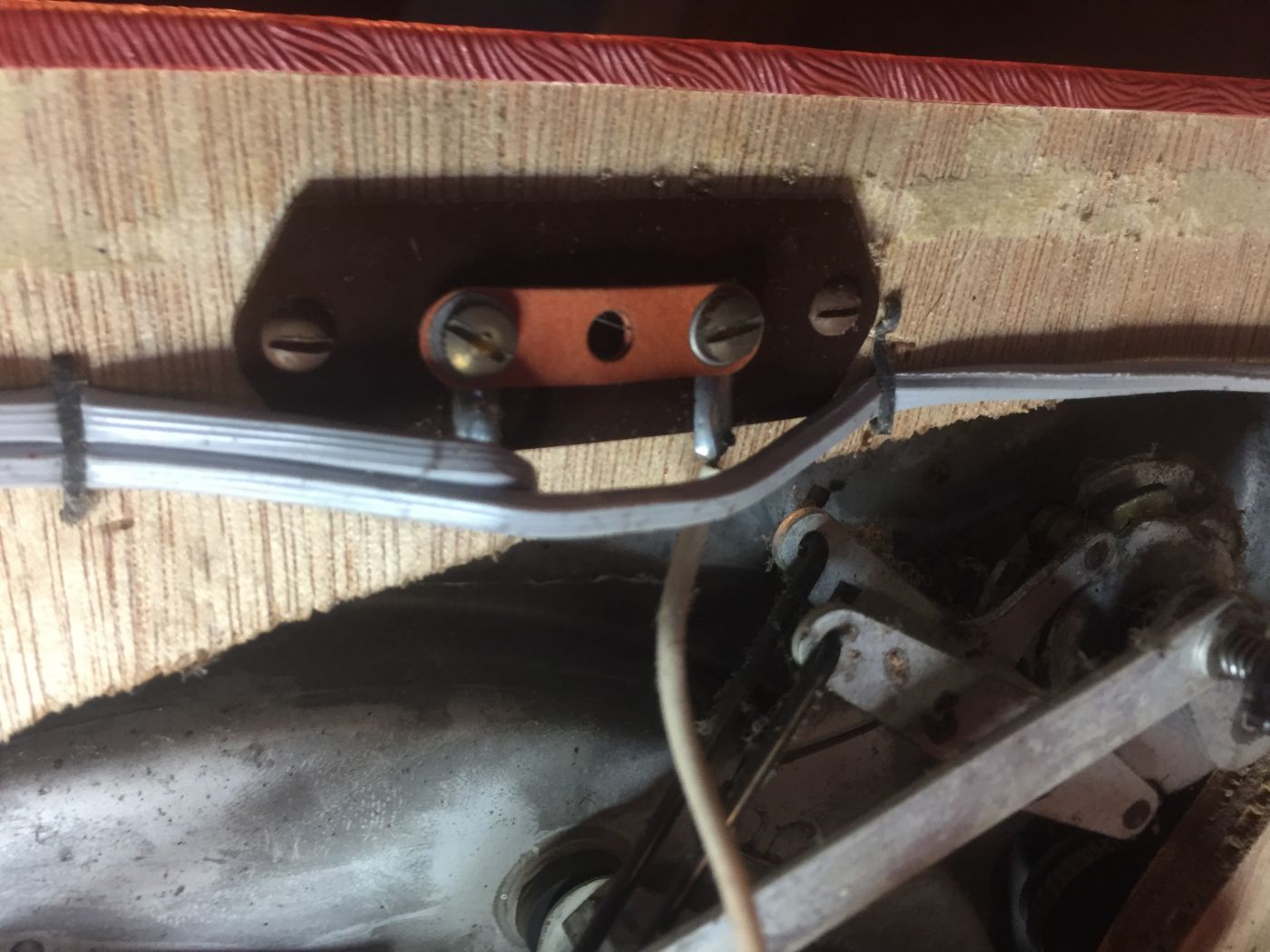

Le beau fusible d'époque




L'administrateur a désactivé l'accès en écriture pour le public.

[TD 184] Thorens TD 184 en valise Concorde 24 Mar 2021 00:57 #2

  • Toscan
  • Portrait de Toscan
  • Hors Ligne
  • Fou des platines
  • Thorens un jour Thorens toujours
  • Messages : 984
  • Remerciements reçus 22
  • Points : 1025
  • Karma: 0
  • Médaille en chocolat
Le système est pas très compliqué le cadran tel actionne la tringlerie pour permettre au bras de se positionner c est réglable et cela declenche la mise en route
Tu restaure le tout ou tu otes la platine pour la rendre indépendante ?
Thorens un jour Thorens toujours Ampli Jolida jd202a , Audiotec Pa800D, deux nf10 grundig, lecteur cd sacd Pioneer , convertisseur Marantz hd1, hp JM Reynaud Nano, , Préampli Creek obh18, platines dual 1009, Thorens cb83n , 184 Michel Ange, Thorens td124, 2 Thorens 135
2 collaros 4t200 Tannoy...
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 184] Thorens TD 184 en valise Concorde 24 Mar 2021 09:31 #3

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6636
  • Remerciements reçus 188
  • Points : 81706
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Oui, je vais démonter pour avoir la platine indépendante et sans doute stéréo aussi...

Après quelques heures passés dessus, j'ai commencé à piger des trucs de tringlerie. J'ai réussi à la faire d’arrêter et à la faire démarrer...

J'ai aussi un peu galère à comprendre le cheminement de l'alimentation 220v, qui passait par le transfo pour repartir et revenir. Je me suis fait des noeuds au cerveau avant de voir qu'une des bornes du tranfo n'était pas relié au transfo (pas de bobinage), et que ce n'était qui "borne relai".... pfffff....
Maintenant c'est désolidarisé ampli/platine et avec 2 alimentations différentes.

à suivre...


L'administrateur a désactivé l'accès en écriture pour le public.

[TD 184] Thorens TD 184 en valise Concorde 27 Mar 2021 19:04 #4

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6636
  • Remerciements reçus 188
  • Points : 81706
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Hello,

Petit avancement :

- polish de la peinture, c'est bien, mais un peu de rugosité (j'avais déjà vu ça sur des 134/184, mais jamais sur 124, étrange)

- le démarrage/arrêt refonctionne, le plateau s'arrête, mais le moteur tourne toujours, il doit y avoir un petit bug dans le cablage

- le disque démarre à la deuxième chanson en 33tr, mauvais point de dépar... j'ai trouvé le réglage, c'est bon maintenant.

- le diamant frottait en automatisme, le bras ne levait pas assez haut, j'ai trouvé le réglage ;:)

- son moyen.... le diamant était mal mis, pfffff......

- pose de RCA plaquées or et d'un cable.

On avance ;)
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 184] Thorens TD 184 en valise Concorde 27 Mar 2021 19:32 #5

  • Toscan
  • Portrait de Toscan
  • Hors Ligne
  • Fou des platines
  • Thorens un jour Thorens toujours
  • Messages : 984
  • Remerciements reçus 22
  • Points : 1025
  • Karma: 0
  • Médaille en chocolat
Tu verras qu avec une bonne cellule elle sonne tout aussi bien qu une 135 le bémol est que le bras se dérègle vite il prend du poids tout les 3 a 4 disques sur la mienne en tout cas
Thorens un jour Thorens toujours Ampli Jolida jd202a , Audiotec Pa800D, deux nf10 grundig, lecteur cd sacd Pioneer , convertisseur Marantz hd1, hp JM Reynaud Nano, , Préampli Creek obh18, platines dual 1009, Thorens cb83n , 184 Michel Ange, Thorens td124, 2 Thorens 135
2 collaros 4t200 Tannoy...
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 184] Thorens TD 184 en valise Concorde 31 Mar 2021 12:04 #6

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6636
  • Remerciements reçus 188
  • Points : 81706
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Oui, aussi bien qu'une 135, qui d'ailleurs est aussi bien qu'une 124. :banana2:


:mrgreen:


Dès que j'ai quelques heures devant moi, je bosserai sur un socle. Pour pouvoir tester-peaufiner-régler...
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 184] Thorens TD 184 en valise Concorde 01 Avr 2021 00:23 #7

  • Toscan
  • Portrait de Toscan
  • Hors Ligne
  • Fou des platines
  • Thorens un jour Thorens toujours
  • Messages : 984
  • Remerciements reçus 22
  • Points : 1025
  • Karma: 0
  • Médaille en chocolat
Nan pas aussi bien que la,124
La 135 est bien en dessous a tous les niveaux
Thorens un jour Thorens toujours Ampli Jolida jd202a , Audiotec Pa800D, deux nf10 grundig, lecteur cd sacd Pioneer , convertisseur Marantz hd1, hp JM Reynaud Nano, , Préampli Creek obh18, platines dual 1009, Thorens cb83n , 184 Michel Ange, Thorens td124, 2 Thorens 135
2 collaros 4t200 Tannoy...
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 184] Thorens TD 184 en valise Concorde 01 Avr 2021 09:24 #8

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6636
  • Remerciements reçus 188
  • Points : 81706
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
:mrgreen:

c'était pour taquiner, la diff entre la 184 / 135 / 124 ;)
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 184] Thorens TD 184 en valise Concorde 02 Avr 2021 23:07 #9

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6636
  • Remerciements reçus 188
  • Points : 81706
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
suite....

J'ai galérer pour retrouver le câblage 220v car l'alimentation était en aller-retour avec l'ampli.... c'est en fouillant des photo sur le web que j'ai fini par trouver le bon cablage... pourtant il n'y a rien de compliqué (une fois qu'on a trouver xx) )
Ce qui m'a fait galérer, c'est que même bien câblée, elle ne s'arrêtait pas de tourner... cause d'un arrêt non fonctionnelle : basculement des contacts. Donc je continuais à chercher...

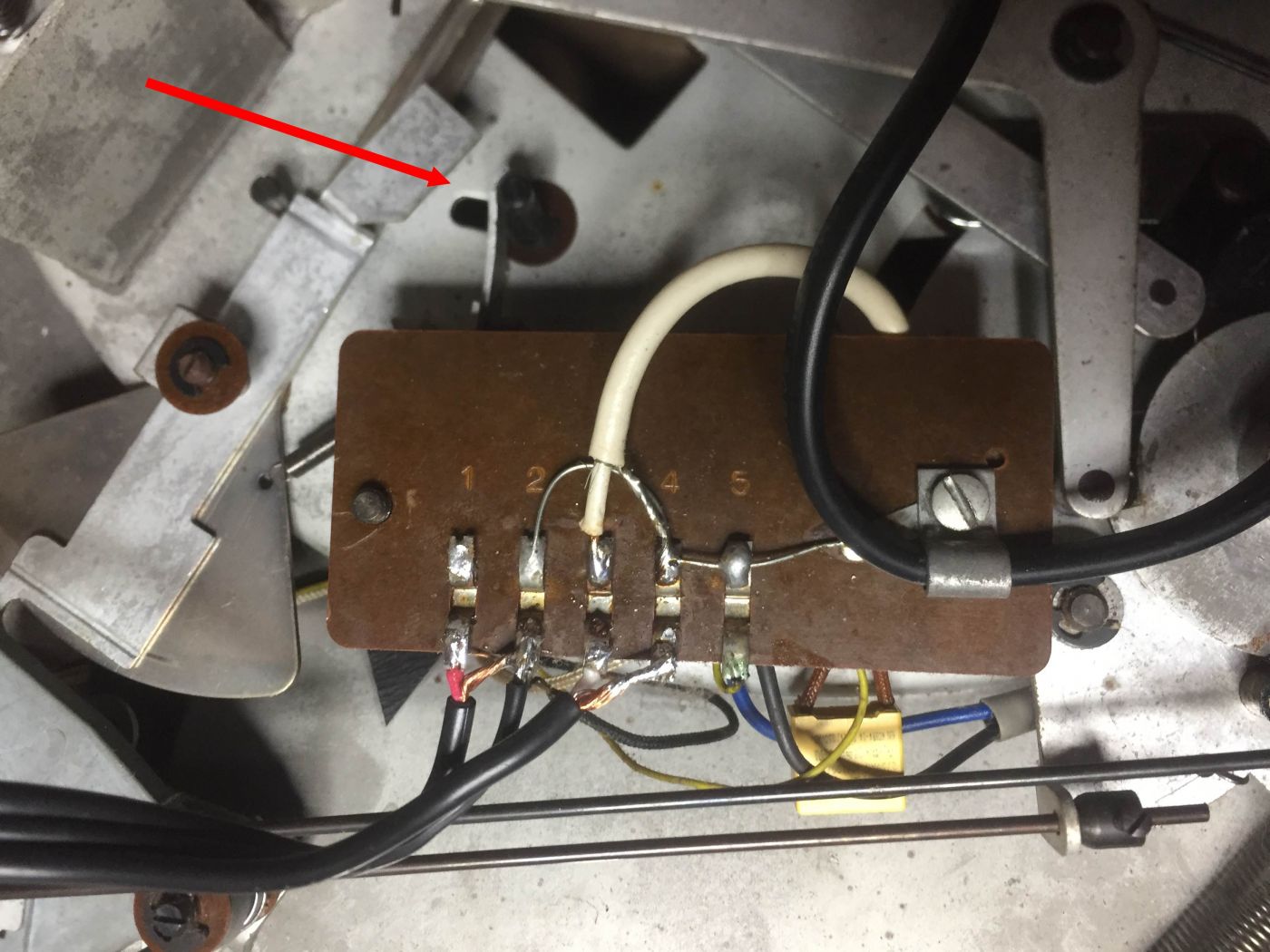

Cablage ok maintenant (il n'y avait qu'un fil sur le domino à l'origine)





Ici le basculement des contacts, qui ne se faisait pas, j'ai du tordre une pa-patte... (on voit aussi un joli condo :mrgreen: )

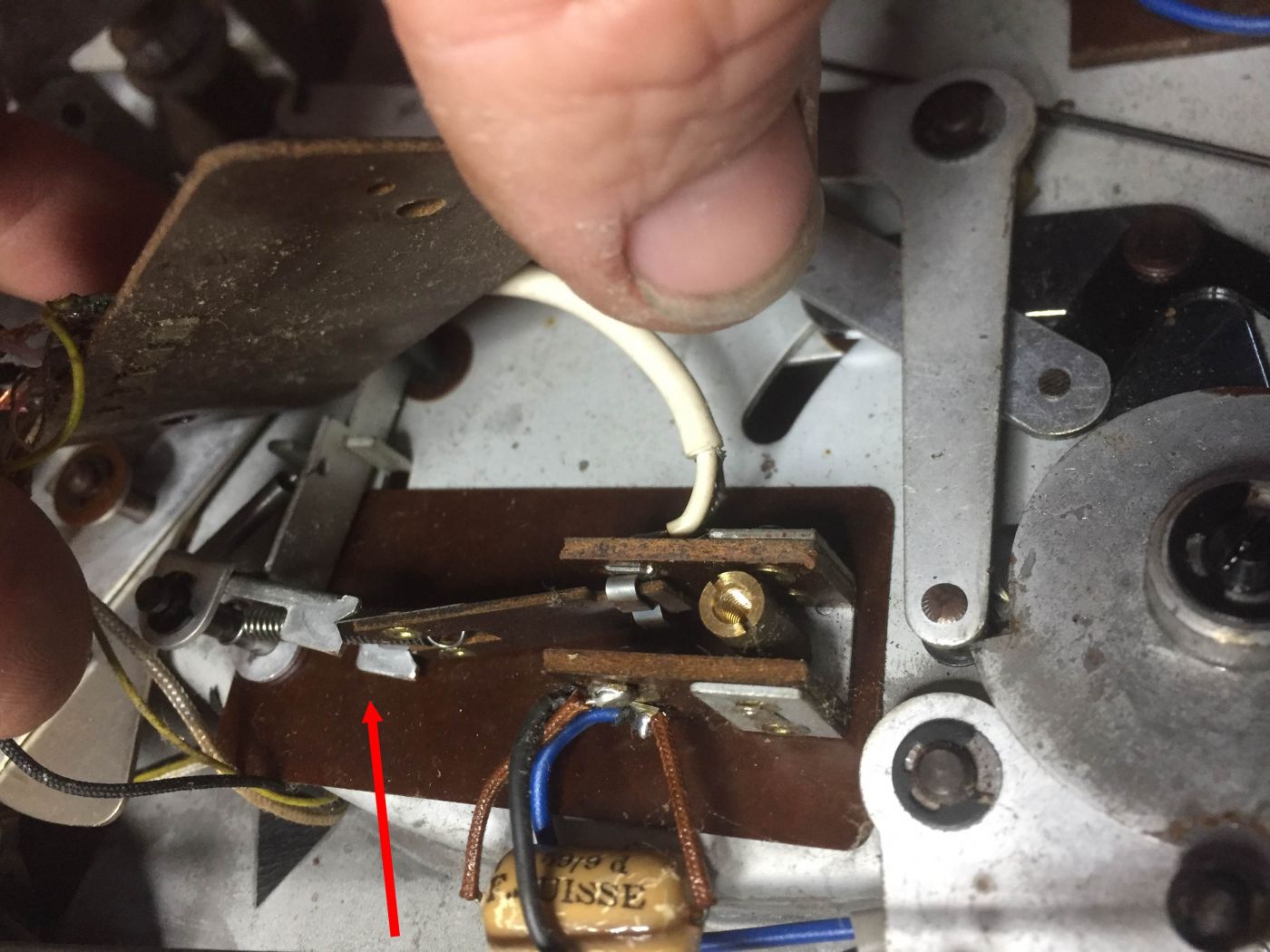

ici la papatte que j'ai du légèrement tordre (et un 10nF neuf)





A suivre.... ;)
Dernière édition: 02 Avr 2021 23:07 par Le bleu.
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 184] Thorens TD 184 en valise Concorde 03 Avr 2021 10:39 #10

  • Toscan
  • Portrait de Toscan
  • Hors Ligne
  • Fou des platines
  • Thorens un jour Thorens toujours
  • Messages : 984
  • Remerciements reçus 22
  • Points : 1025
  • Karma: 0
  • Médaille en chocolat
Il y a aussi un ressort qui sert à tirer le système d'arret et mise en contact de la lamelle
Si tu as besoin de photos dis moi ,je pourrais t en envoyer début de semaine au besoin
Bonne restauration
Le reglage du bras n est pas très compliqué les visses a la base et dans la partie intérieure de cette base sont celles qui reglent le poid et la position du bras en rapport avec le cadran style téléphone pour l'enclenchement en 33 ou 45 tours
Thorens un jour Thorens toujours Ampli Jolida jd202a , Audiotec Pa800D, deux nf10 grundig, lecteur cd sacd Pioneer , convertisseur Marantz hd1, hp JM Reynaud Nano, , Préampli Creek obh18, platines dual 1009, Thorens cb83n , 184 Michel Ange, Thorens td124, 2 Thorens 135
2 collaros 4t200 Tannoy...
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 184] Thorens TD 184 en valise Concorde 03 Avr 2021 11:42 #11

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6636
  • Remerciements reçus 188
  • Points : 81706
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
c'est réglé le bras :ok:

Oui, vu le ressort, mais non-réglable, donc j'ai légèrement retravailler (pour pas dire tord**) la patte pour ce désenchante bien le contact.... faut que je valide avec d'autres essais dès que socle sera fait...
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 184] Thorens TD 184 en valise Concorde 26 Avr 2021 21:44 #12

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6636
  • Remerciements reçus 188
  • Points : 81706
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Suite...

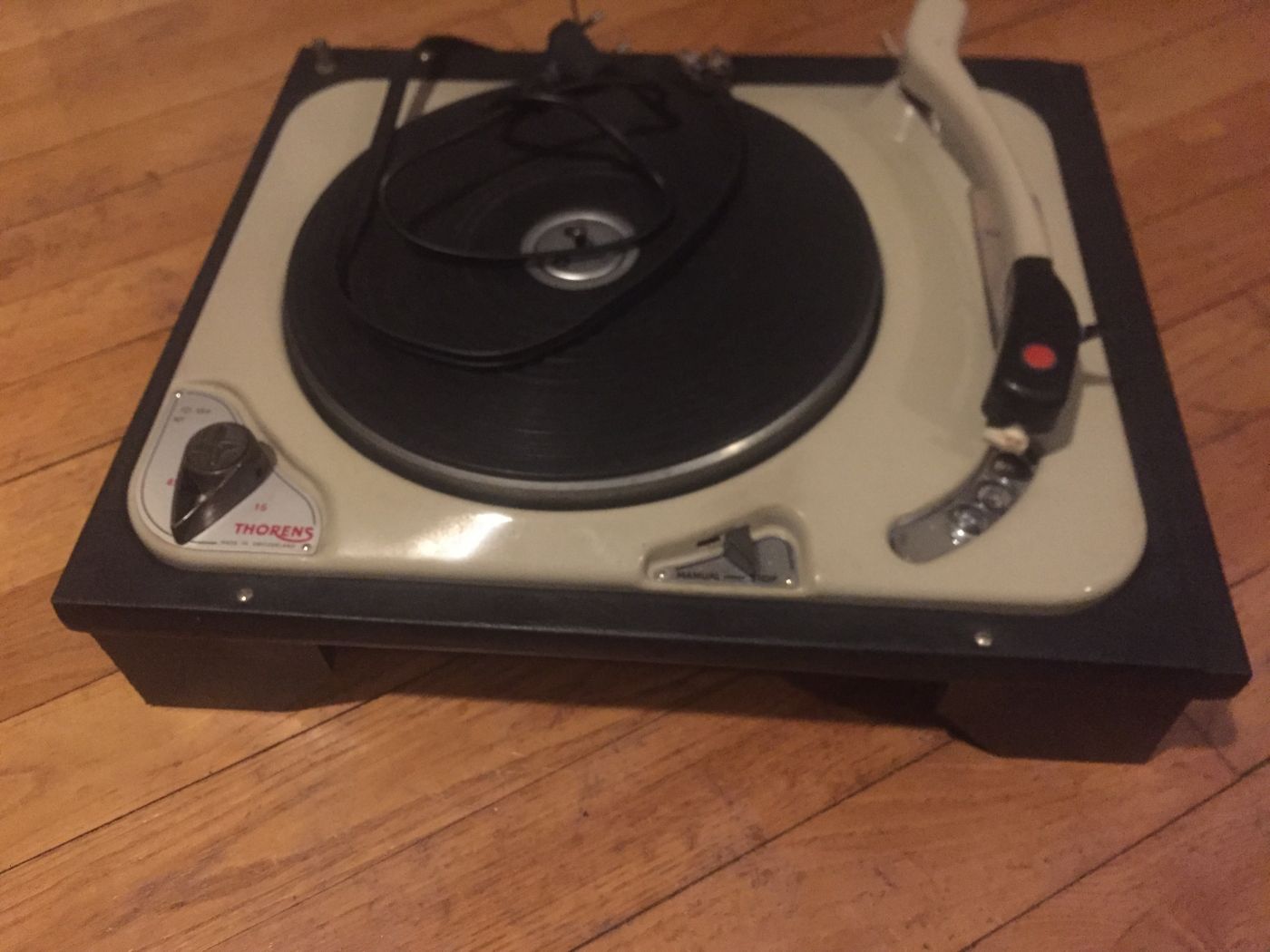

J'avais une ancienne valise Les Gémeaux en pièces, sky noir... j'ai récupéré la plaque du dessus après avoir recoller le sky qui se barrait...
Le platine est enfoncé de 5 ou 7mm dans le socle, cela rend assez bien.

Puis j'ai fait 4 pieds avec des chutes de bois, puis peinture noire...

C'est pas top, faut que je cogite pour d'autres pieds, ou une face avant verticale... ou .... /?/





Dernière édition: 26 Avr 2021 21:49 par Le bleu.
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 184] Thorens TD 184 en valise Concorde 28 Avr 2021 06:56 #13

  • Ramutch
  • Portrait de Ramutch
  • Hors Ligne
  • Fou des platines
  • Messages : 709
  • Remerciements reçus 5
  • Points : 764
  • Karma: 6
Toscan a raison le BL-104 n'est pas un model de fiabilité et se dérègle assez vite.
Par contre vires nous cette affreuse Ronette et colle-s'y une bonne M-44, tu verras c'est le jours et la nuit :mrgreen:
Tu peux y mettre 4 grammes facile à la SHURE
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 184] Thorens TD 184 en valise Concorde 28 Avr 2021 07:06 #14

  • Ramutch
  • Portrait de Ramutch
  • Hors Ligne
  • Fou des platines
  • Messages : 709
  • Remerciements reçus 5
  • Points : 764
  • Karma: 6
Me souviens maintenant, j'ai bien galéré pour réglé le BL-104, il avait un P.....ain de dévers, et il ne garde pas la force d'appuis

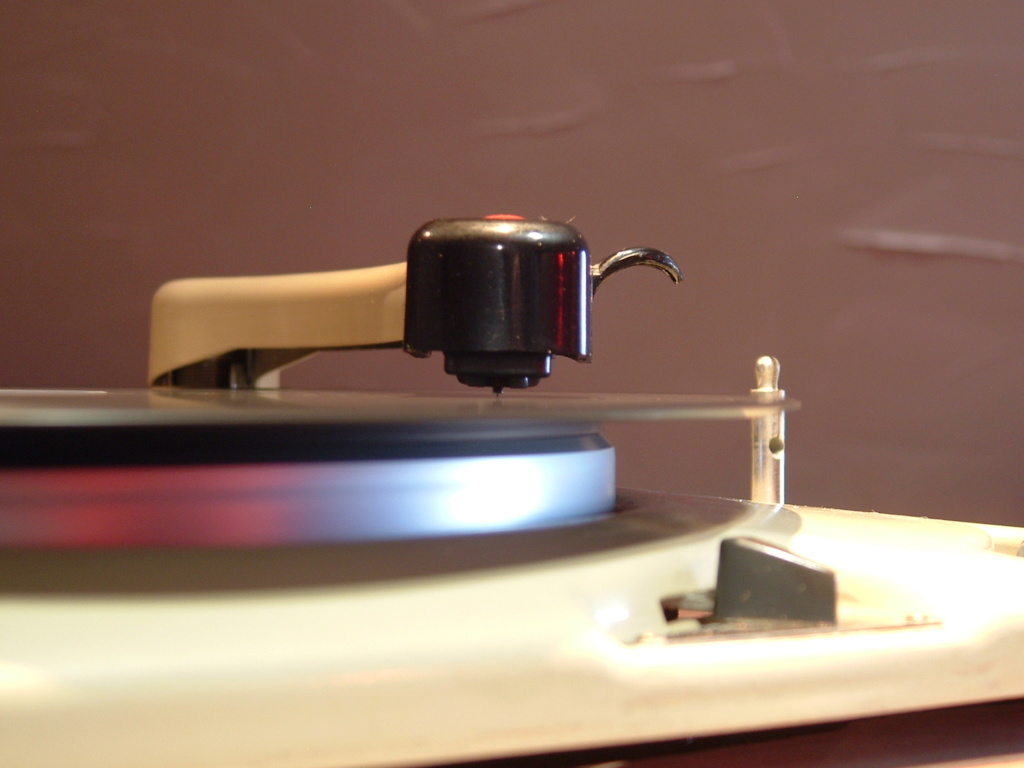

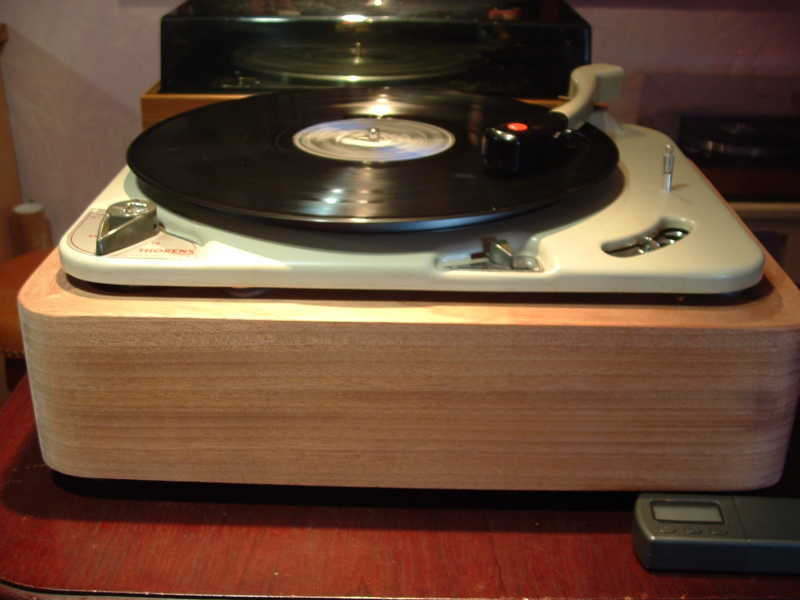

Sinon avec une SHURE M8D ( comme sur la photo) ça marche très bien





L'administrateur a désactivé l'accès en écriture pour le public.

[TD 184] Thorens TD 184 en valise Concorde 28 Avr 2021 14:43 #15

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6636
  • Remerciements reçus 188
  • Points : 81706
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Salut,

Superbe ta plinthe, j'adore....
Oui je vais changer de cellule, c'est prévu :mrgreen: :mrgreen: . La ronette était en place, je la laisse pour les essais. J'ai d'autres PC de BL104 avec des shure.

Je n'ai pas eu de soucis pour le réglage du bras, je vérifierai si cela bouge... merci pour l'info.

LB
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 184] Thorens TD 184 en valise Concorde 29 Avr 2021 07:08 #16

  • Ramutch
  • Portrait de Ramutch
  • Hors Ligne
  • Fou des platines
  • Messages : 709
  • Remerciements reçus 5
  • Points : 764
  • Karma: 6
Au quotidien la 184 est une platine très amusante et ludique, j'ai la chance d'avoir trouvé comme cellule pour pas trop cher une vielle M-8D
On attend de voir la suite, bon courage :ok:
