SUJET : Thorens TD135 MK2 restauration

Thorens TD135 MK2 restauration 28 Avr 2021 10:21 #1

  • worms87
  • Portrait de worms87
  • Hors Ligne
  • Membre actif
  • Messages : 101
  • Remerciements reçus 1
  • Points : 122
  • Karma: 0

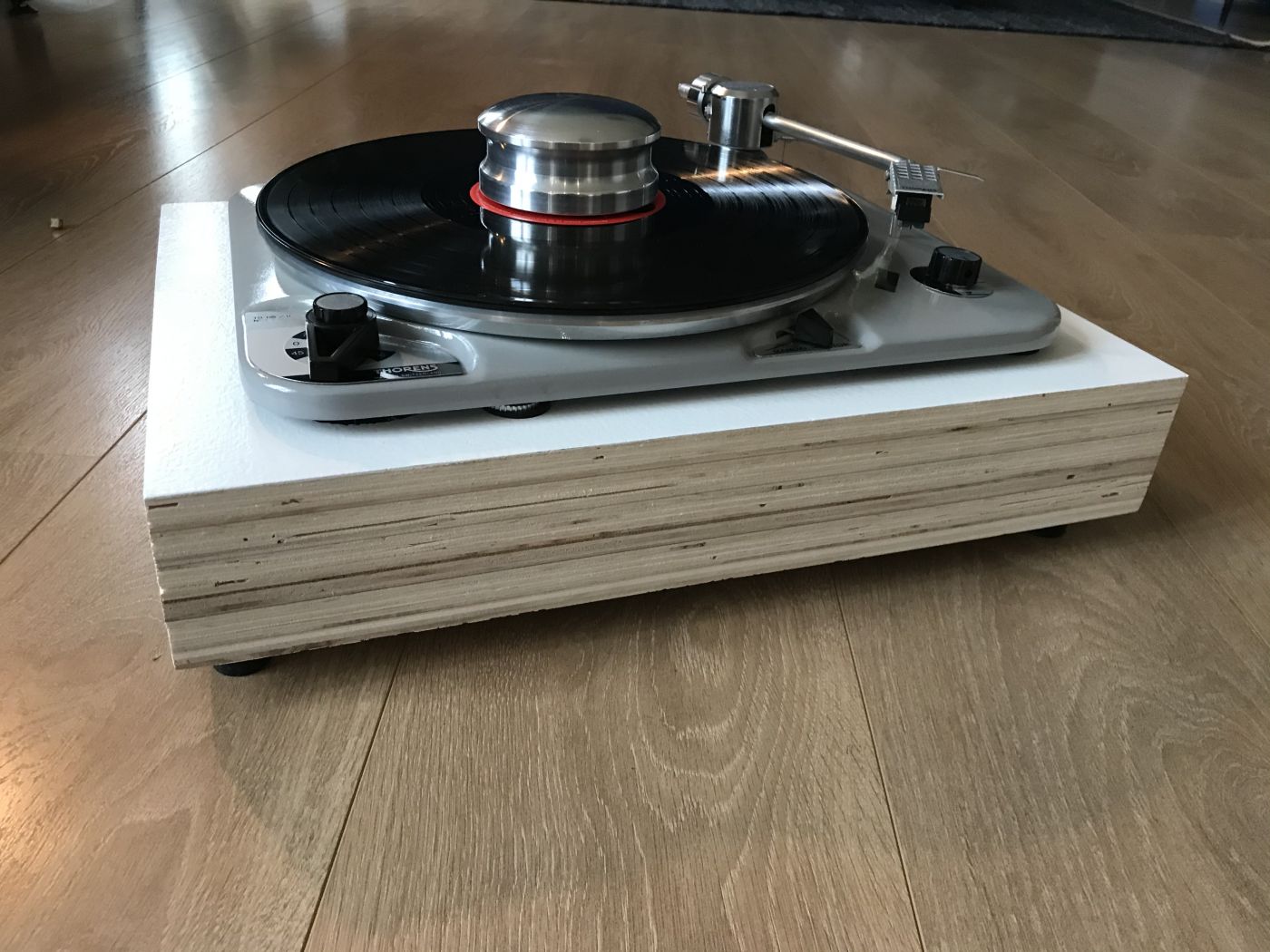

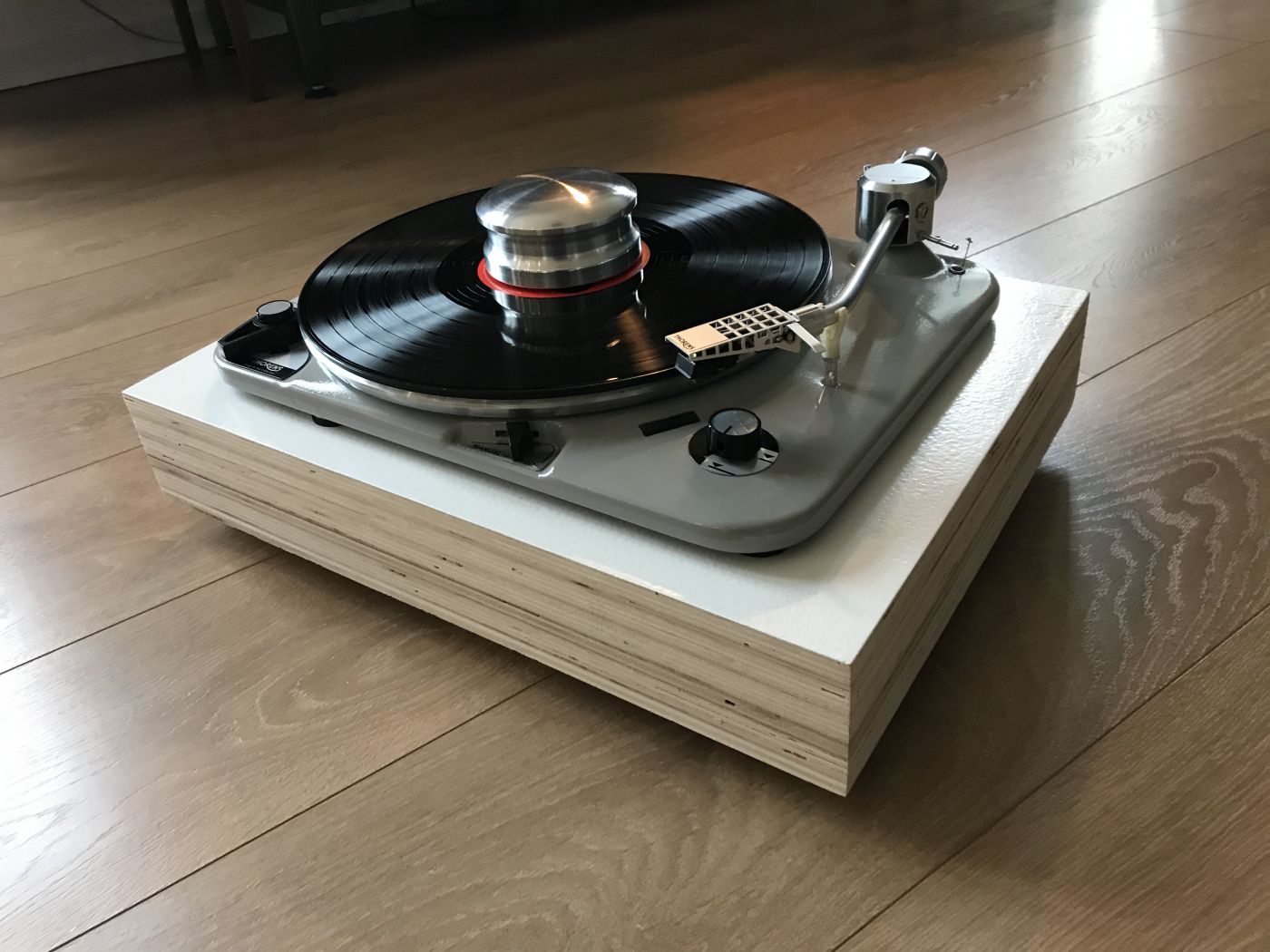

Je vous présente ma 3 eme platine .
Une Thorens TD135MK2 avec grand plateau lourd.
Bras TP14 sur lequel j’ai du remplacer toutes les billes toutes celles du haut avaient disparu !!!????.
Je lui ai fabriqué un socle maison avec secteur et RCA. Elle a une particularité puisque elle a un stromb!!! Du DIY réalisé dans sa vie antérieure. C’est qu’une deuxième main elle appartenait à un collectionneur Anglais.
Quand tu as un doute il n'y a pas de doute....
Dernière édition: 28 Avr 2021 20:43 par worms87.
L'administrateur a désactivé l'accès en écriture pour le public.

Thorens TD135 MK2 restauration 28 Avr 2021 20:07 #2

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6505
  • Remerciements reçus 183
  • Points : 77879
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Belle platine U°) U°)


(peux tu éditer ton message et faire "insérer" les photo avant de publier, car sinon elle reste en miniature, merci)
L'administrateur a désactivé l'accès en écriture pour le public.

Thorens TD135 MK2 restauration 28 Avr 2021 20:45 #3

  • worms87
  • Portrait de worms87
  • Hors Ligne
  • Membre actif
  • Messages : 101
  • Remerciements reçus 1
  • Points : 122
  • Karma: 0
Fait
Quand tu as un doute il n'y a pas de doute....
L'administrateur a désactivé l'accès en écriture pour le public.

Thorens TD135 MK2 restauration 28 Avr 2021 22:25 #4

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6505
  • Remerciements reçus 183
  • Points : 77879
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
:ok: thanks
L'administrateur a désactivé l'accès en écriture pour le public.

Thorens TD135 MK2 restauration 29 Avr 2021 19:44 #5

  • sylvain
  • Portrait de sylvain
  • Hors Ligne
  • Passionné
  • Messages : 349
  • Remerciements reçus 12
  • Points : 368
  • Karma: 1
Euh! c'est quoi un stromb? :mdr: c'est le truc au milieu en forme de volcan, un stromb au lit :mrgreen:
L'administrateur a désactivé l'accès en écriture pour le public.

Thorens TD135 MK2 restauration 30 Avr 2021 16:39 #6

  • worms87
  • Portrait de worms87
  • Hors Ligne
  • Membre actif
  • Messages : 101
  • Remerciements reçus 1
  • Points : 122
  • Karma: 0

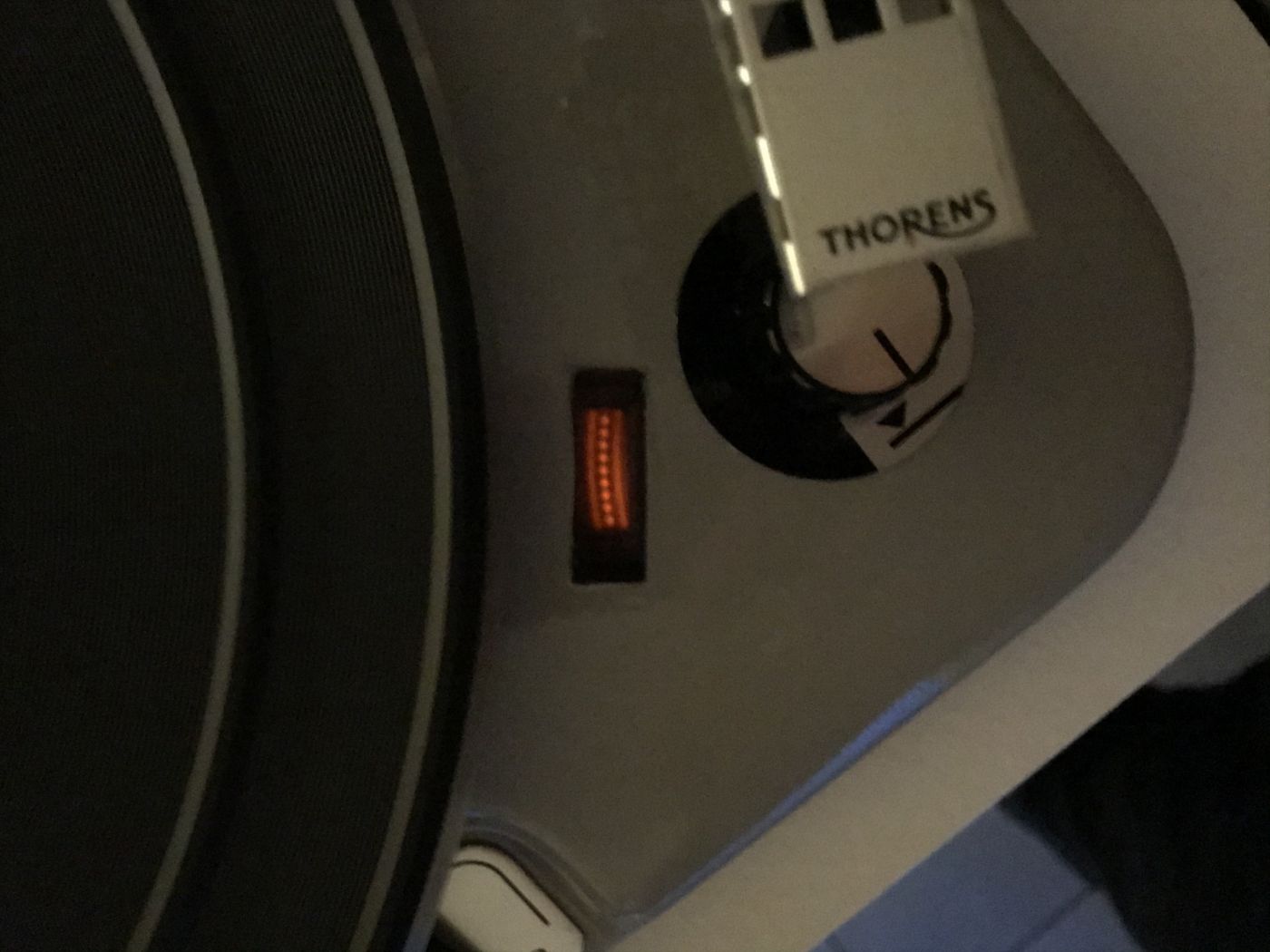

Tu n’as pas de stromb pour régler la vitesse sur une 135. Là le rectangle sur la droite en est un. Il est éclairé et viens par effet de miroir lire les cercles avec les points fixé sous le plateau.
Quand tu as un doute il n'y a pas de doute....
L'administrateur a désactivé l'accès en écriture pour le public.

Thorens TD135 MK2 restauration 30 Avr 2021 17:11 #7

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6505
  • Remerciements reçus 183
  • Points : 77879
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
°o)

Tu peux nous détailler ça en photo s'il te plait?

Merci ;)
L'administrateur a désactivé l'accès en écriture pour le public.

Thorens TD135 MK2 restauration 30 Avr 2021 18:02 #8

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2116
  • Remerciements reçus 122
  • Points : 2250
  • Karma: 2
  • Médaille en chocolat
worms87 écrit:
Tu n’as pas de stromb pour régler la vitesse sur une 135. Là le rectangle sur la droite en est un. Il est éclairé et viens par effet de miroir lire les cercles avec les points fixé sous le plateau.
Très intéressant ! :ok:

Je suis curieux de voir comment le précédent propriétaire a fait cela...
En tout cas la découpe rectangulaire dans le châssis a l'air très propre ! (yess)

Ce serait bien que tu fasses des photos sous le chassis, et sous le plateau.
Peut-être pourrais-tu ouvrir un sujet dédié : "Strobo DIY pour TD135" ? ?-|
L'administrateur a désactivé l'accès en écriture pour le public.

Thorens TD135 MK2 restauration 30 Avr 2021 21:19 #9

  • worms87
  • Portrait de worms87
  • Hors Ligne
  • Membre actif
  • Messages : 101
  • Remerciements reçus 1
  • Points : 122
  • Karma: 0
et voila
Quand tu as un doute il n'y a pas de doute....
Dernière édition: 30 Avr 2021 21:28 par worms87.
L'administrateur a désactivé l'accès en écriture pour le public.

Thorens TD135 MK2 restauration 30 Avr 2021 21:27 #10

  • worms87
  • Portrait de worms87
  • Hors Ligne
  • Membre actif
  • Messages : 101
  • Remerciements reçus 1
  • Points : 122
  • Karma: 0

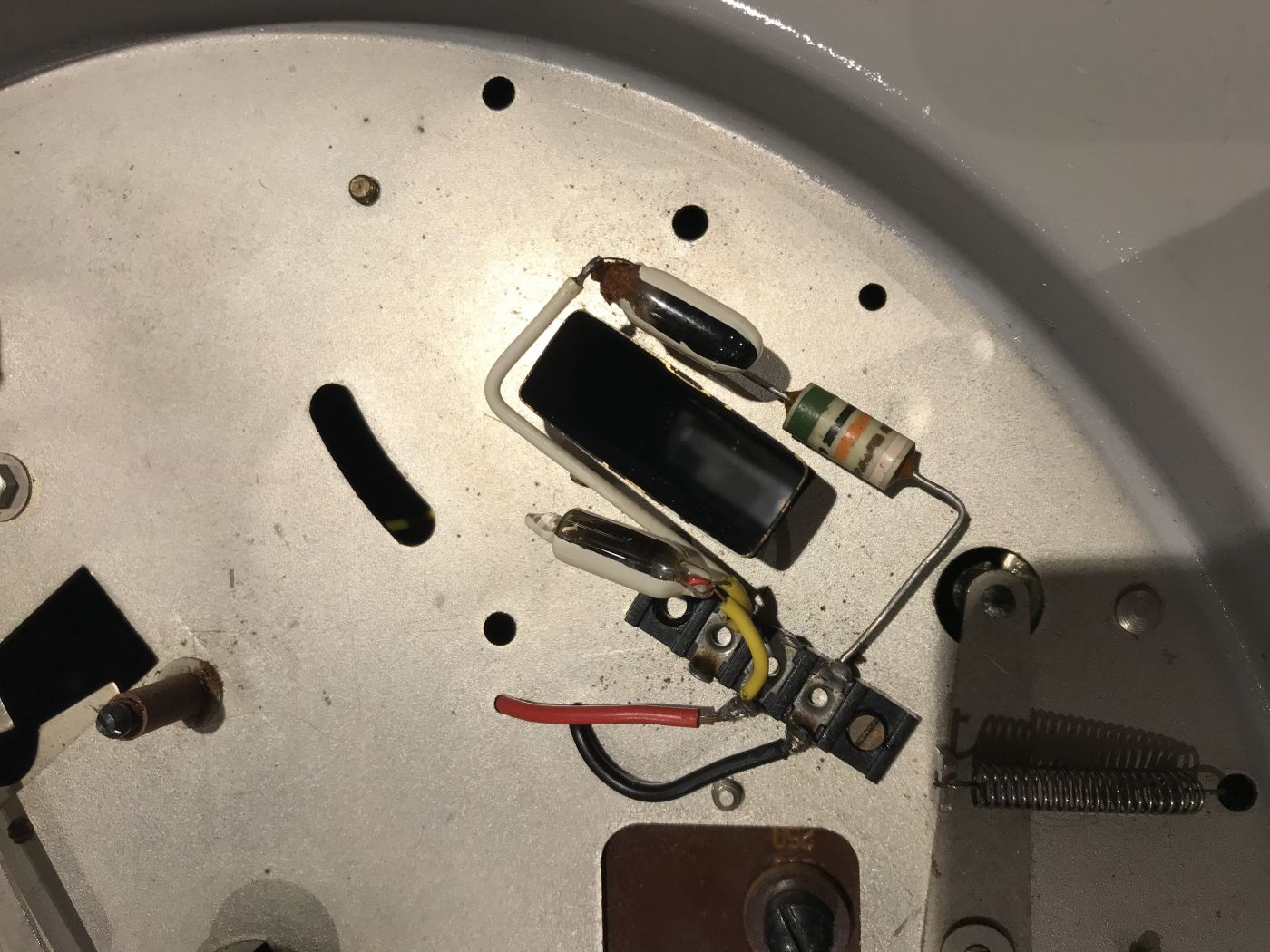

Et voilà les photos, au final le système de tube est magnifiquement bien réalisé. Les miroirs furent un peu la galère à découper/ trouver. Il devait y en avoir qui se sont égarés.Le collage des miroirs gache le travail sur les tubes , une galère sans nom pour en trouver et à fixer mais ça joue parfaitement son rôle ça fonctionne, c’est l’essentiel !! C’est le grand luxe d’avoir ça sur une 135 c’est bien une petite 124 en l’état.
J’ai du refaire la peinture de la platine car la découpe avait laissé une trace et un bras anti poussière collé à la glue...









Quand tu as un doute il n'y a pas de doute....
Dernière édition: 01 Mai 2021 08:40 par worms87.
L'administrateur a désactivé l'accès en écriture pour le public.

Thorens TD135 MK2 restauration 30 Avr 2021 21:42 #11

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6505
  • Remerciements reçus 183
  • Points : 77879
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Excellent !!!!

:ok:
L'administrateur a désactivé l'accès en écriture pour le public.

Thorens TD135 MK2 restauration 30 Avr 2021 23:24 #12

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2116
  • Remerciements reçus 122
  • Points : 2250
  • Karma: 2
  • Médaille en chocolat
Très astucieux ! (_-_)

J'imagine que la fenêtre rectangulaire est fermée par un morceau de plexi affleurant ?

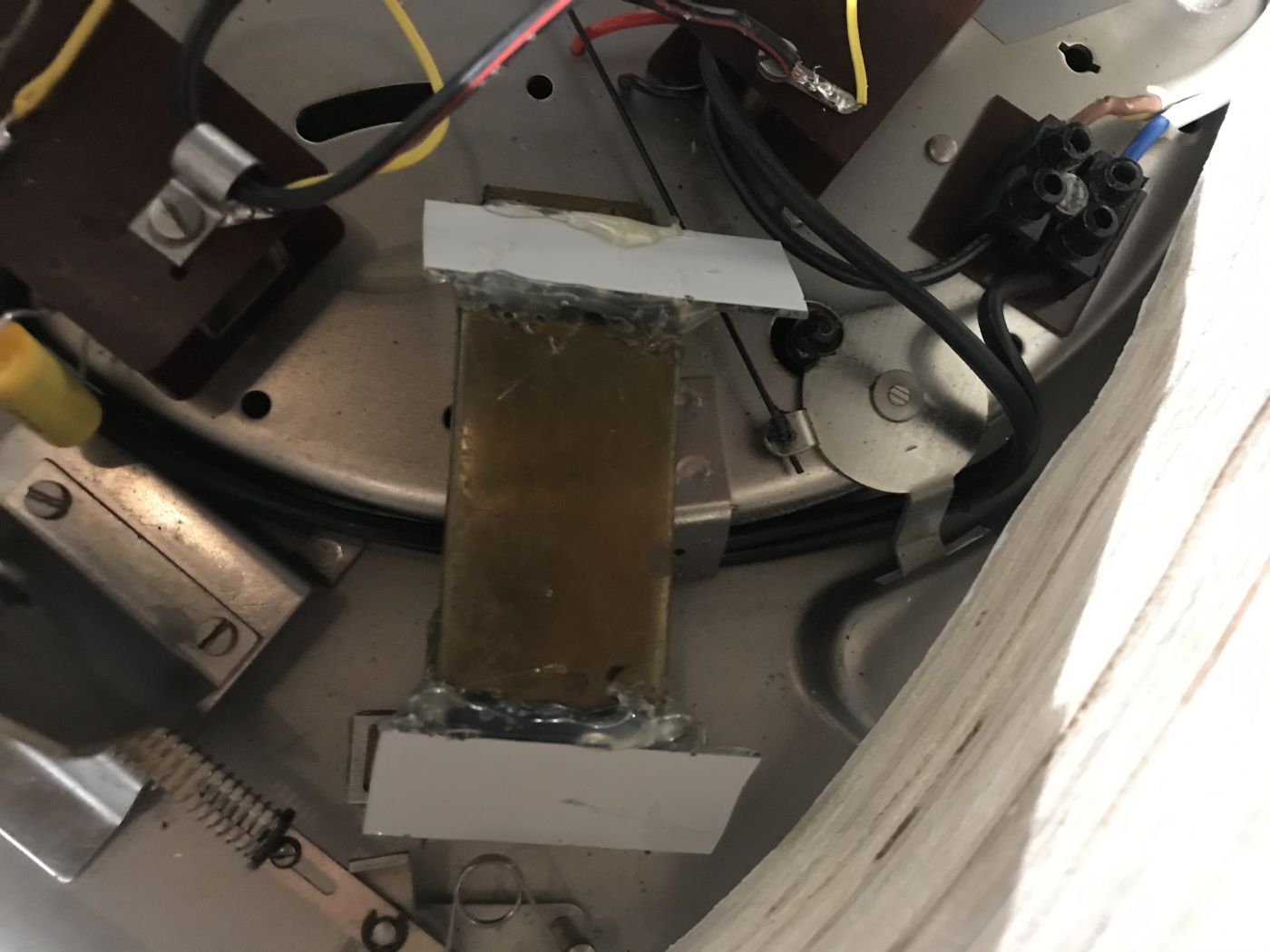

J'ai aussi du mal à voir comment est réalisé le "tube" qui relie les 2 miroirs... métal plié ? Et comment l'ensemble est il fixé au châssis ?

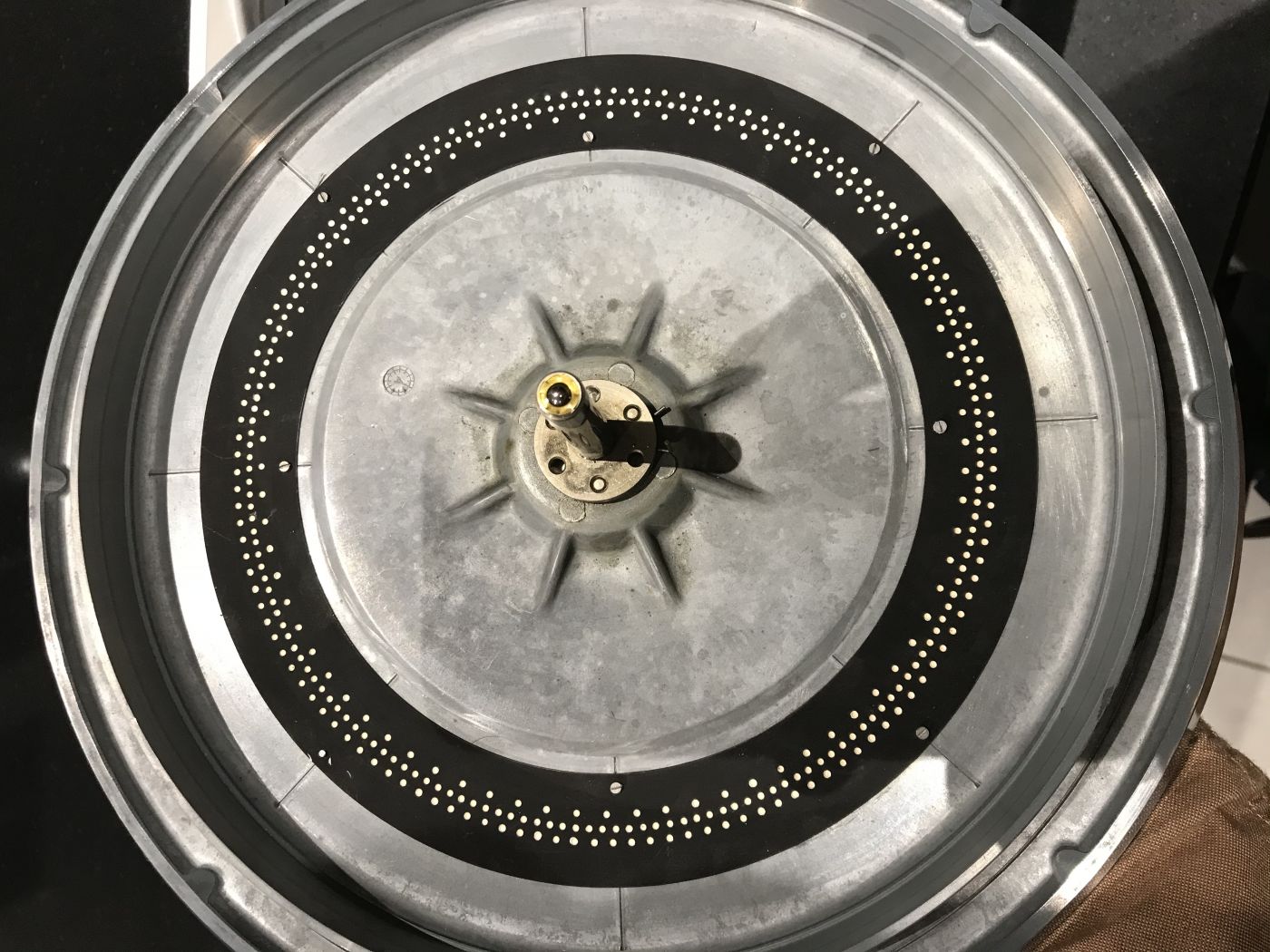

Enfin, la couronne stroboscopique : récupérée sur autre platine ou faite sur mesure pour ce plateau de 135 ?
Papier imprimé ?
L'administrateur a désactivé l'accès en écriture pour le public.

Thorens TD135 MK2 restauration 01 Mai 2021 08:36 #13

  • worms87
  • Portrait de worms87
  • Hors Ligne
  • Membre actif
  • Messages : 101
  • Remerciements reçus 1
  • Points : 122
  • Karma: 0
Effectivement un plexi affleurant. Le tube est en métal fin, soudé!!! La realisation du tube est superbe. Mon collage ne rends pas justice à la propreté de son travail.ce tube est après vissé au châssis. La couronne est elle aussi vissée, ce n’est pas du papier mais une sorte de plastique qui ne pourras pas bouger dans le temps.
Quand tu as un doute il n'y a pas de doute....
Dernière édition: 01 Mai 2021 08:37 par worms87.
L'administrateur a désactivé l'accès en écriture pour le public.

Thorens TD135 MK2 restauration 01 Mai 2021 10:10 #14

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2116
  • Remerciements reçus 122
  • Points : 2250
  • Karma: 2
  • Médaille en chocolat
Le matériau plastique je pense que c'est du LEXAN : Ca existe en plaques imprimables adhésives, aspect satiné anti-rayure et c'est très utilisé en sérigraphie, notamment pour habiller des faces avant d'équipements électroniques...

Mais là, c'est manifestement un travail de professionnel : car pour faire une découpe circulaire aussi parfaite il faut un massicot CNC ! Considérant l'investissement en étude et outillage, ce qui est étonnant c'est que le mec qui a fait ça se soit limité à un exemplaire unique et ne propose pas son kit sur internet : ça ferait un carton !


worms87 écrit:
Les miroirs furent un peu la galère à découper/ trouver.
On y pense pas mais pour ce genre d'application, un CD-ROM vierge constitue un excellent miroir ! :;)
Et c'est facile à découper...

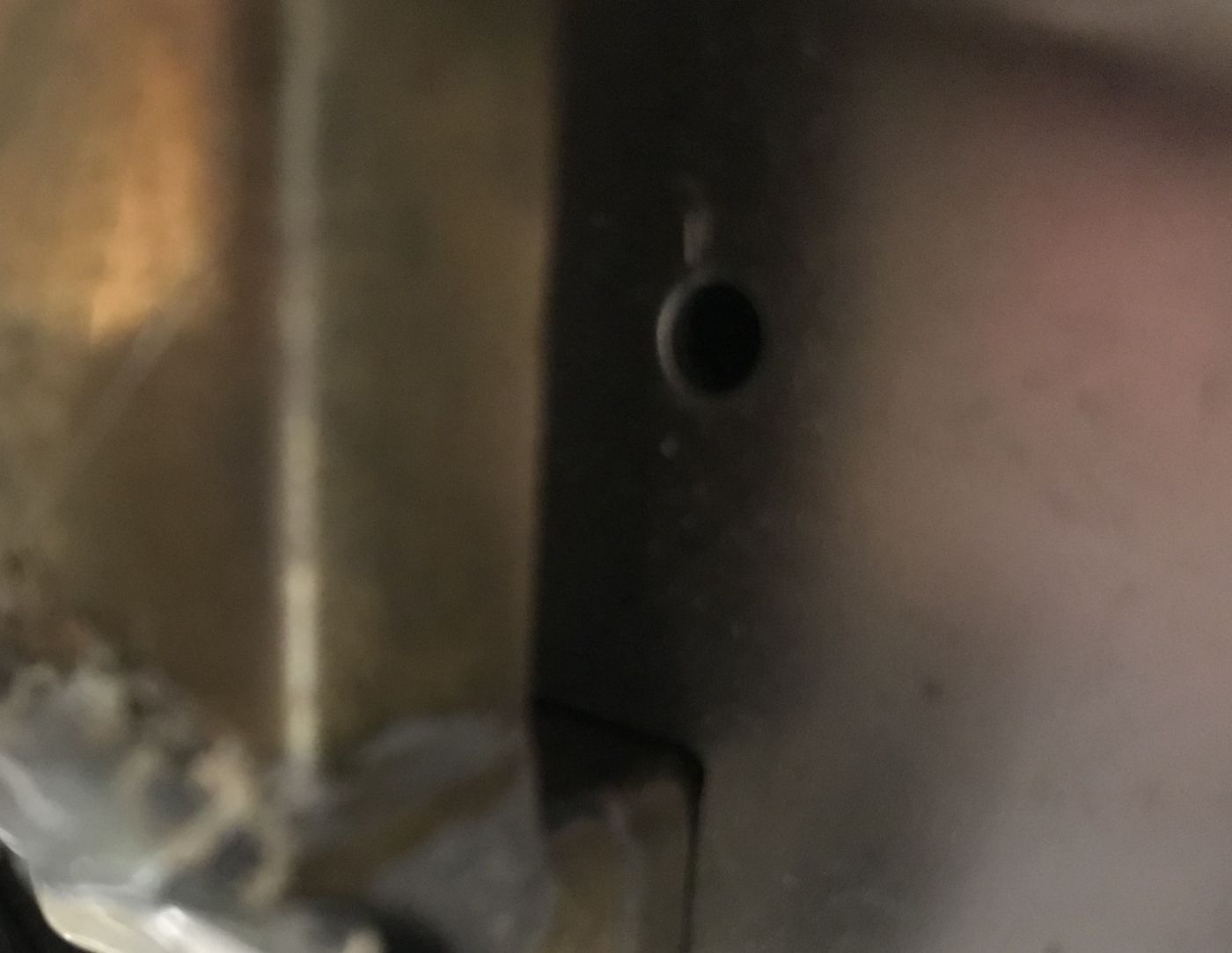

Edit : à l'occasion si tu peux faire une photo du tube en vue latérale on verra mieux le travail réalisé. Rien d'urgent ! ;)
Dernière édition: 01 Mai 2021 10:18 par Analog Addict.
L'administrateur a désactivé l'accès en écriture pour le public.

Thorens TD135 MK2 restauration 01 Mai 2021 10:51 #15

  • worms87
  • Portrait de worms87
  • Hors Ligne
  • Membre actif
  • Messages : 101
  • Remerciements reçus 1
  • Points : 122
  • Karma: 0

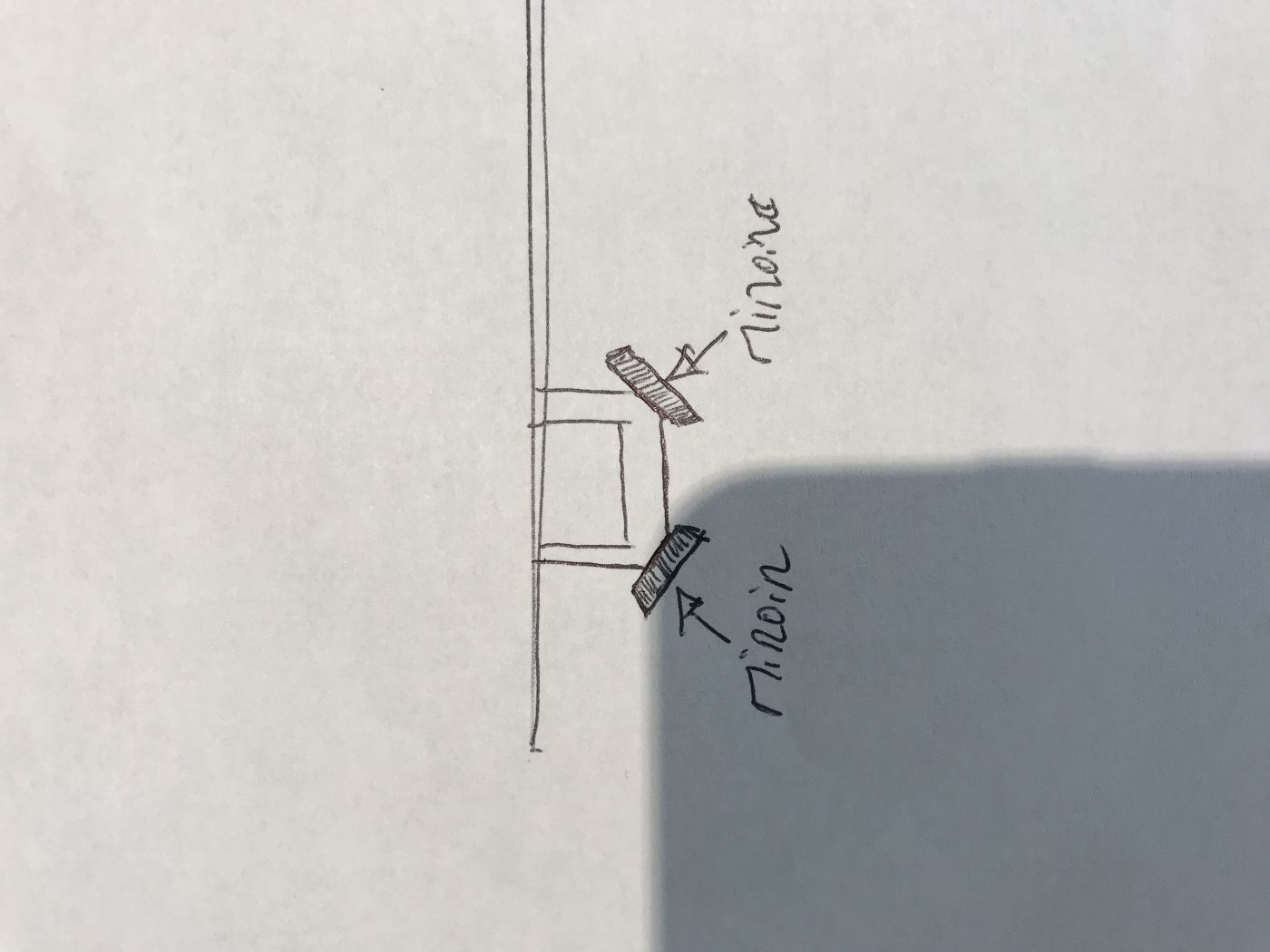

Au final c’est un U avec les angles bisotés pour accueillir deux miroirs.
Oui ça fait très pro mais là personne à qui je l’ai acheté m’a certifié que c’était le travail de son père, dans les années 60/70.
Quand tu as un doute il n'y a pas de doute....
Dernière édition: 01 Mai 2021 10:52 par worms87.
