SUJET : Restauration de la TD 124 de Monomax

Restauration de la TD 124 de Monomax 30 Nov 2022 00:08 #19

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6501
  • Remerciements reçus 183
  • Points : 77751
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
tu le recables?
L'administrateur a désactivé l'accès en écriture pour le public.

Restauration de la TD 124 de Monomax 30 Nov 2022 08:45 #20

  • Time window
  • Portrait de Time window
  • Hors Ligne
  • Fou des platines
  • Messages : 913
  • Remerciements reçus 45
  • Points : 1001
  • Karma: 1
  • Médaille en chocolat

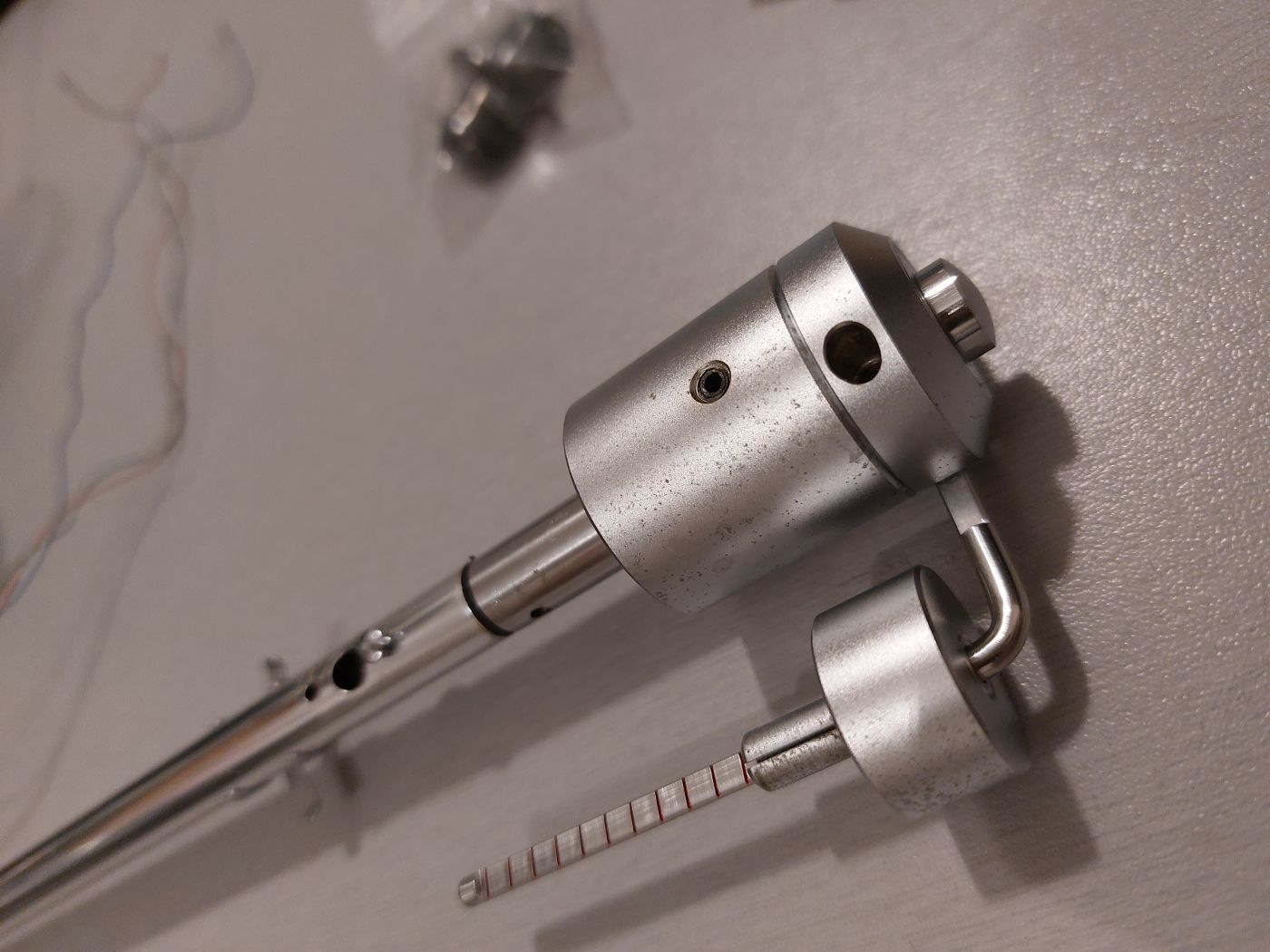

Je pense que le câblage a déjà été remanié

1/ le diamètre à l'air légèrement supérieur à celui d'origine.
2/ les fils ne sont pas soudés sur les cosses comme à l'origine (gros diamètre = vert et bleu, petit diamètre = rouge et blanc)
Ce qui interdit d'utiliser la prise de connexion d'origine avec son câble, si c'était ton intention.

Le marquage du V n'a pas l'air bloquant. Ce qu'il faut surtout vérifier c'est l'état des couteaux.
L'administrateur a désactivé l'accès en écriture pour le public.

Restauration de la TD 124 de Monomax 30 Nov 2022 20:51 #21

  • monomax
  • Portrait de monomax
  • Hors Ligne
  • Petit nouveau
  • Messages : 20
  • Points : 23
  • Karma: 0
Pourquoi cela interdirais l'utilisation de la prise d'origine?
si selon toi les câbles ne sont pas d'origine = n'on pas 50ans alors je pense remonter comme sa, il sera toujours temps de les changer plus tard.
j'ai commander un nouveau stylet.

Mon intention est de refaire chanter cette platine dans un premier temps.
ensuite la refaire chanter au mieux, avec si besoin changement de palier et autre pièce qui pourrai améliorer la mécanique et l'écoute.

Mais également la rendre jolie, lui faire un jolie socle, pk pas une peinture, c'est une superbe pièce et j'ai envi de la mettre en valeur dans le salon (comme je pense pas mal d'entre nous :cool: )
L'administrateur a désactivé l'accès en écriture pour le public.

Restauration de la TD 124 de Monomax 30 Nov 2022 21:13 #22

  • Time window
  • Portrait de Time window
  • Hors Ligne
  • Fou des platines
  • Messages : 913
  • Remerciements reçus 45
  • Points : 1001
  • Karma: 1
  • Médaille en chocolat
Bien sûr, cette platine mérite l'attention que tu prévois de lui porter.

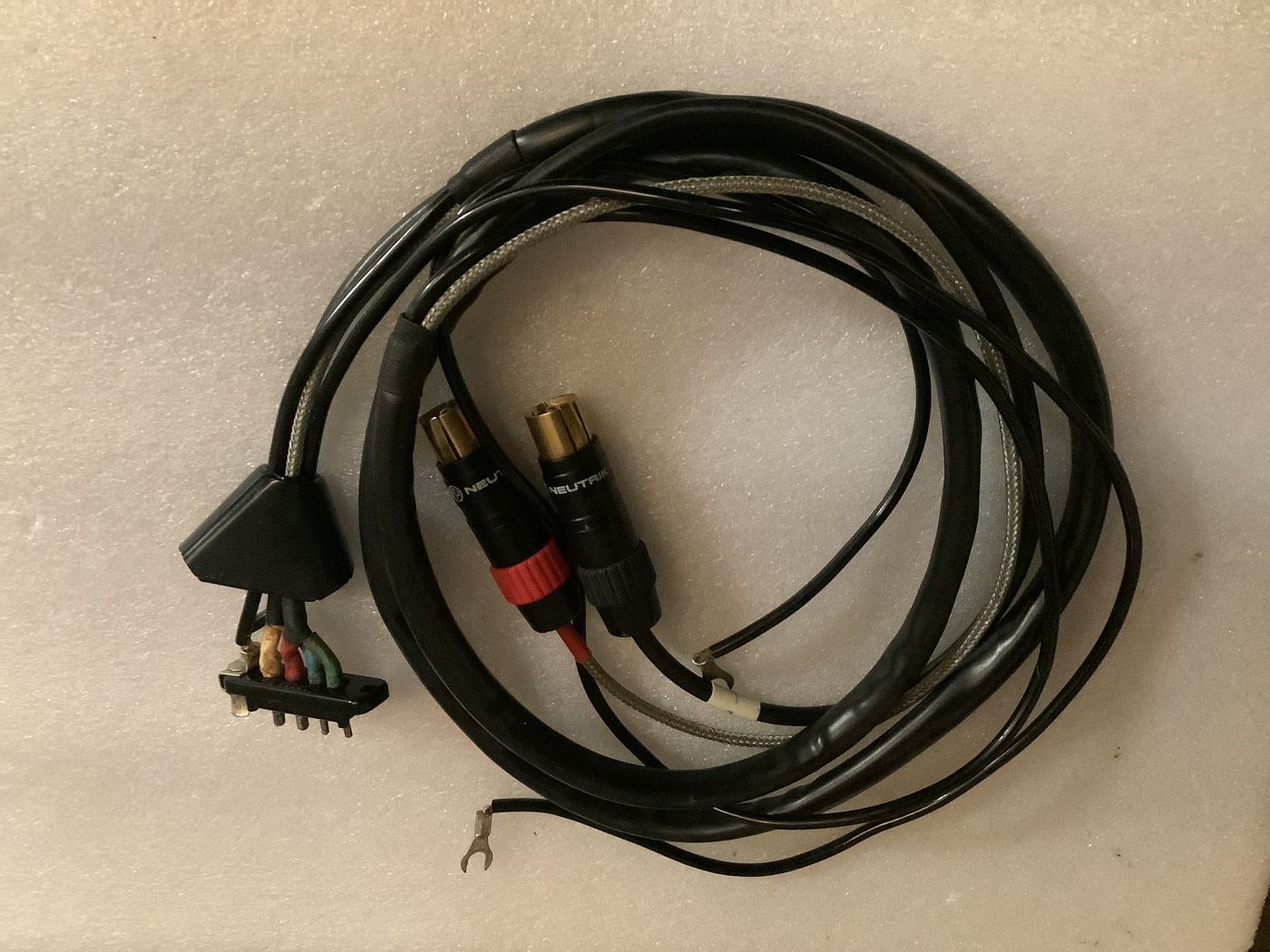

Quand je dis prise d'origine, il faut comprendre en fait "cable d'origine" avec le connecteur 5 broches SME

Comme tu peux le voir sur la photo, les codes couleur rouge, blanc, vert, bleu, ne seraient pas reliés aux mêmes couleurs en sortie du bras.


L'administrateur a désactivé l'accès en écriture pour le public.

Restauration de la TD 124 de Monomax 01 Déc 2022 07:58 #23

  • pipouy
  • Portrait de pipouy
  • Hors Ligne
  • Membre actif
  • Messages : 96
  • Remerciements reçus 1
  • Points : 125
  • Karma: 0
Bonjour,
je panse qui te menque sa:


L'administrateur a désactivé l'accès en écriture pour le public.

Restauration de la TD 124 de Monomax 01 Déc 2022 08:37 #24

  • Time window
  • Portrait de Time window
  • Hors Ligne
  • Fou des platines
  • Messages : 913
  • Remerciements reçus 45
  • Points : 1001
  • Karma: 1
  • Médaille en chocolat

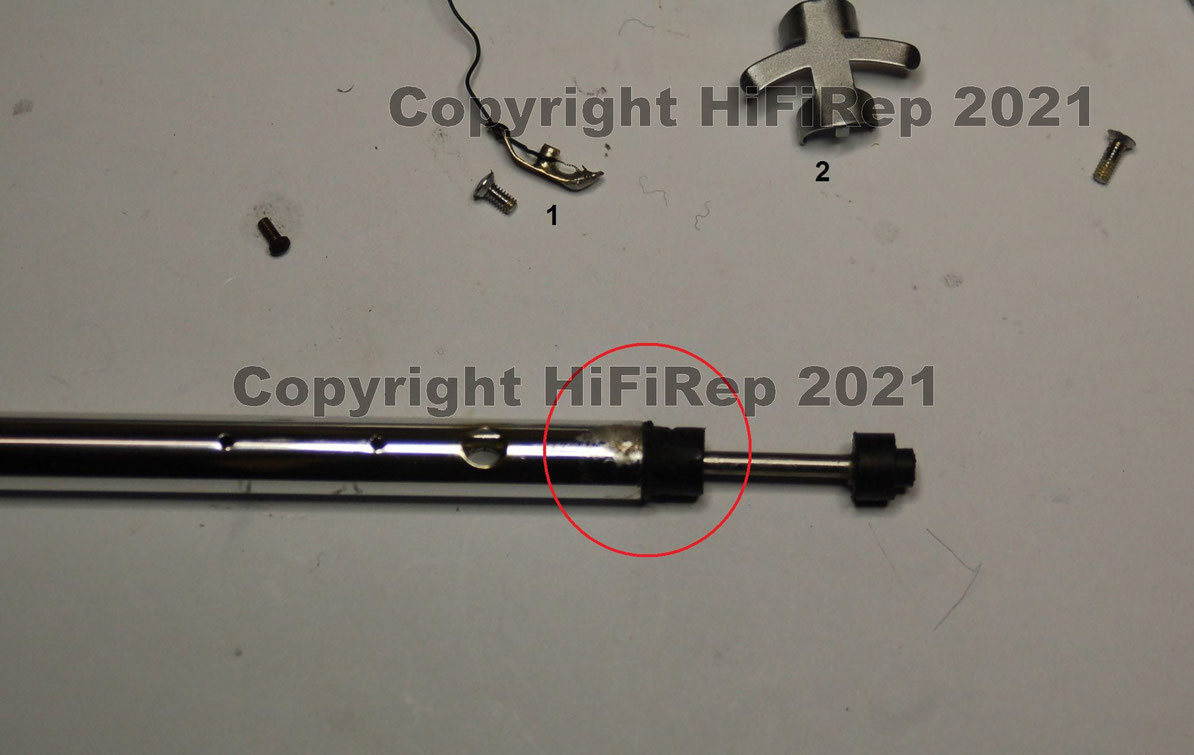

Non, le joint est bien là... et si il était délité, la partie arrière du bras serait inclinée.

On le voit sur cette photo.

L'administrateur a désactivé l'accès en écriture pour le public.

Restauration de la TD 124 de Monomax 04 Déc 2022 16:48 #25

  • monomax
  • Portrait de monomax
  • Hors Ligne
  • Petit nouveau
  • Messages : 20
  • Points : 23
  • Karma: 0

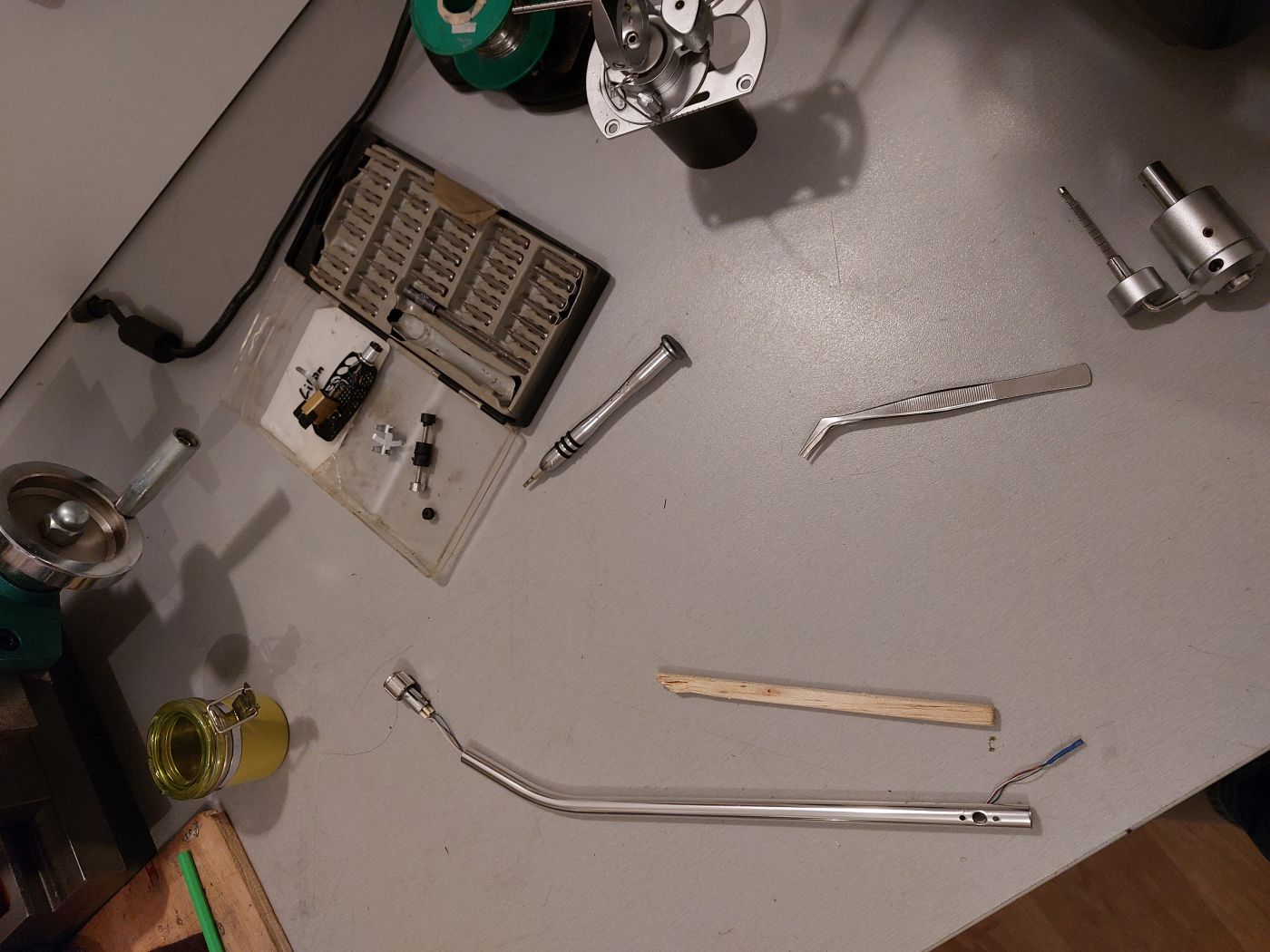

Oui j'ai bien cette pièce en caoutchouc, qui n'est plus de sa premier jeunesse... j'en ai vu passé sur ebay, je pense que j'en prendrais une neuve.

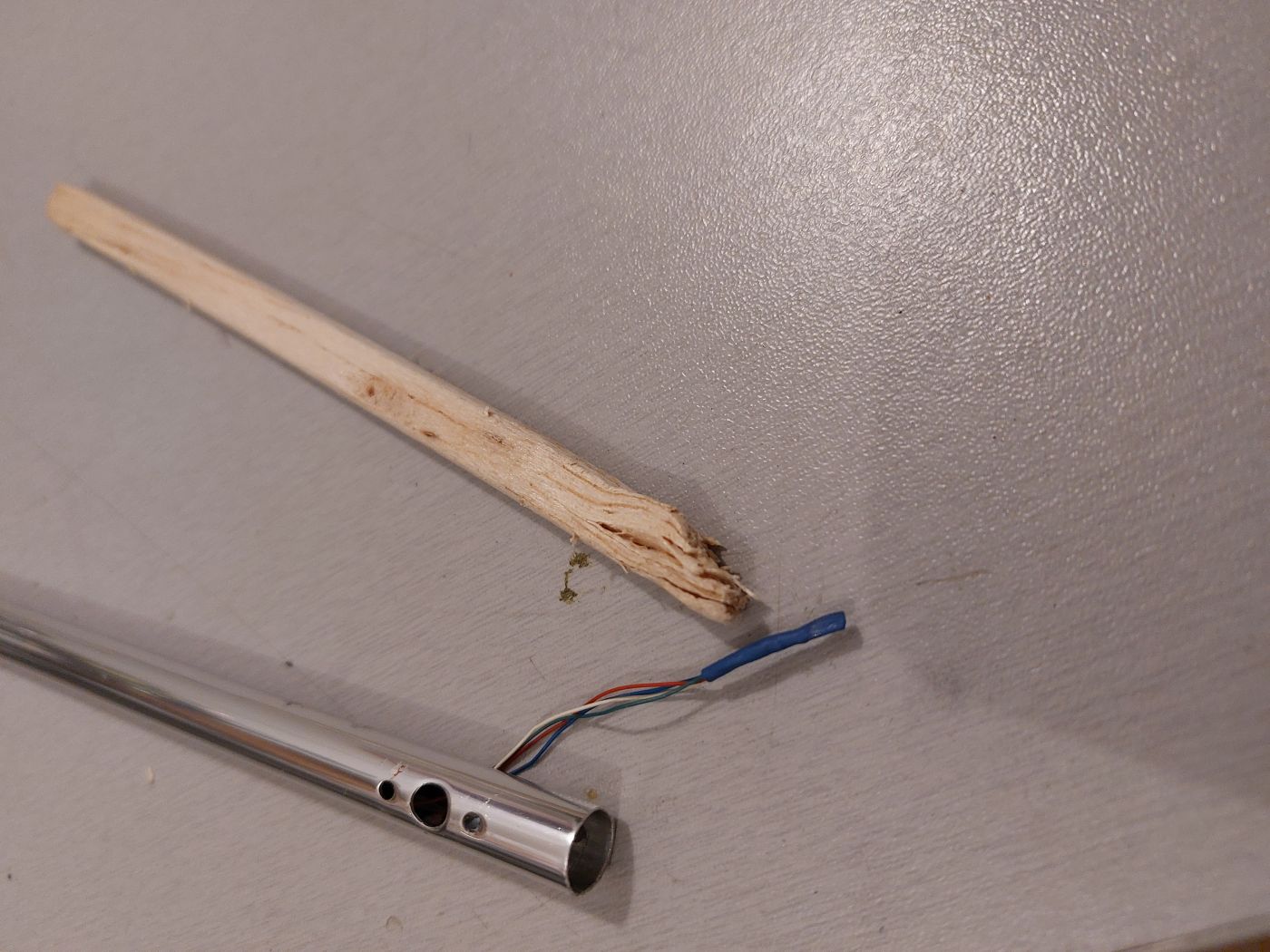

j'ai abimer le morceau de balsa en le sortant du bras...

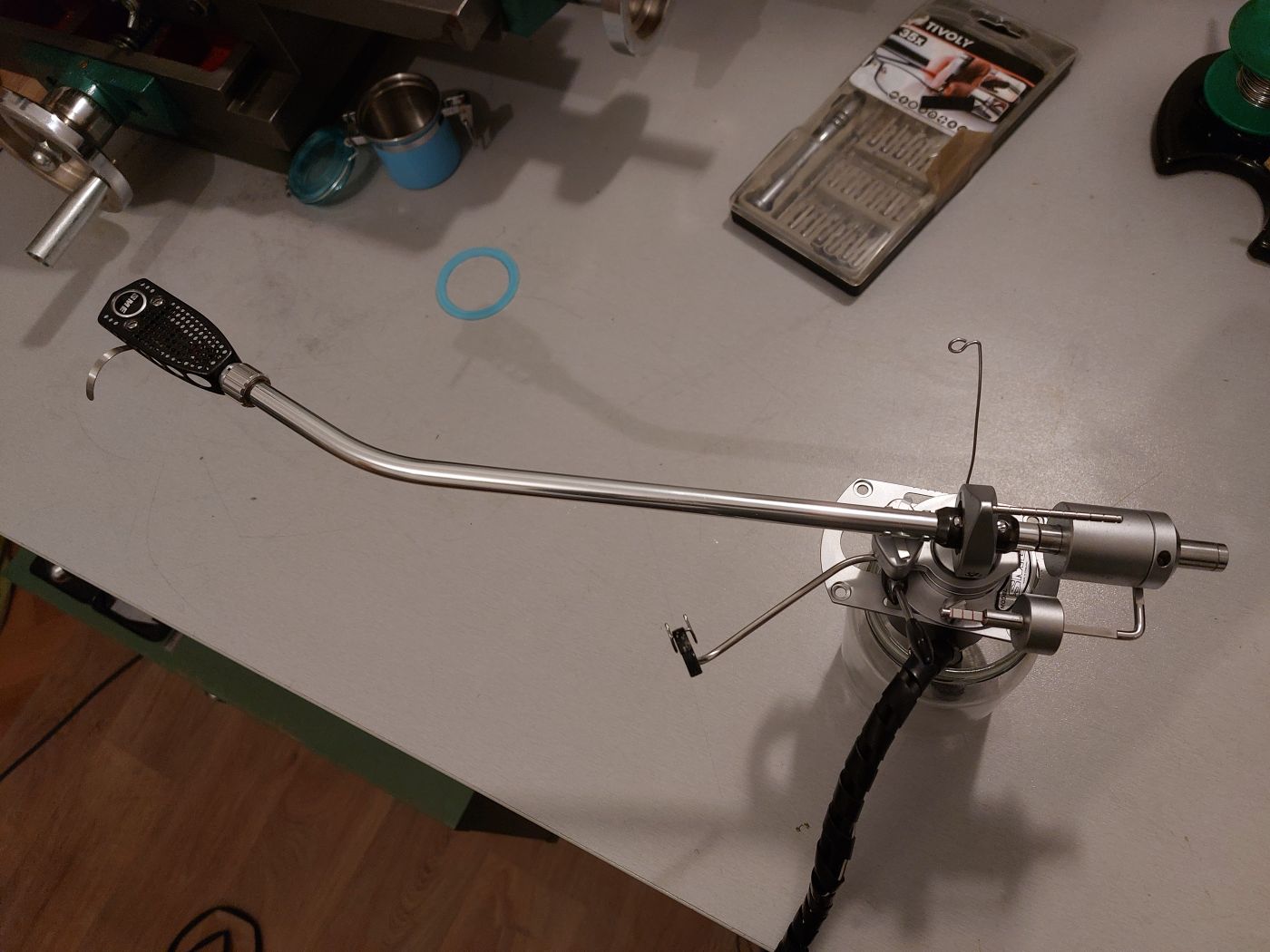

Mais j'ai pu tout remonter, il ne va me manquer que le diamant pour pouvoir écouter un disque! :ok: , J'ai passé commande chez jico ;)






L'administrateur a désactivé l'accès en écriture pour le public.

Restauration de la TD 124 de Monomax 04 Déc 2022 16:58 #26

  • pipouy
  • Portrait de pipouy
  • Hors Ligne
  • Membre actif
  • Messages : 96
  • Remerciements reçus 1
  • Points : 125
  • Karma: 0
Bonjour,
bravo et super le recyclage du bras pas facile à faire. Qu'est-ce que tu as mis comme câble?
a+
L'administrateur a désactivé l'accès en écriture pour le public.

Restauration de la TD 124 de Monomax 04 Déc 2022 19:28 #27

  • monomax
  • Portrait de monomax
  • Hors Ligne
  • Petit nouveau
  • Messages : 20
  • Points : 23
  • Karma: 0

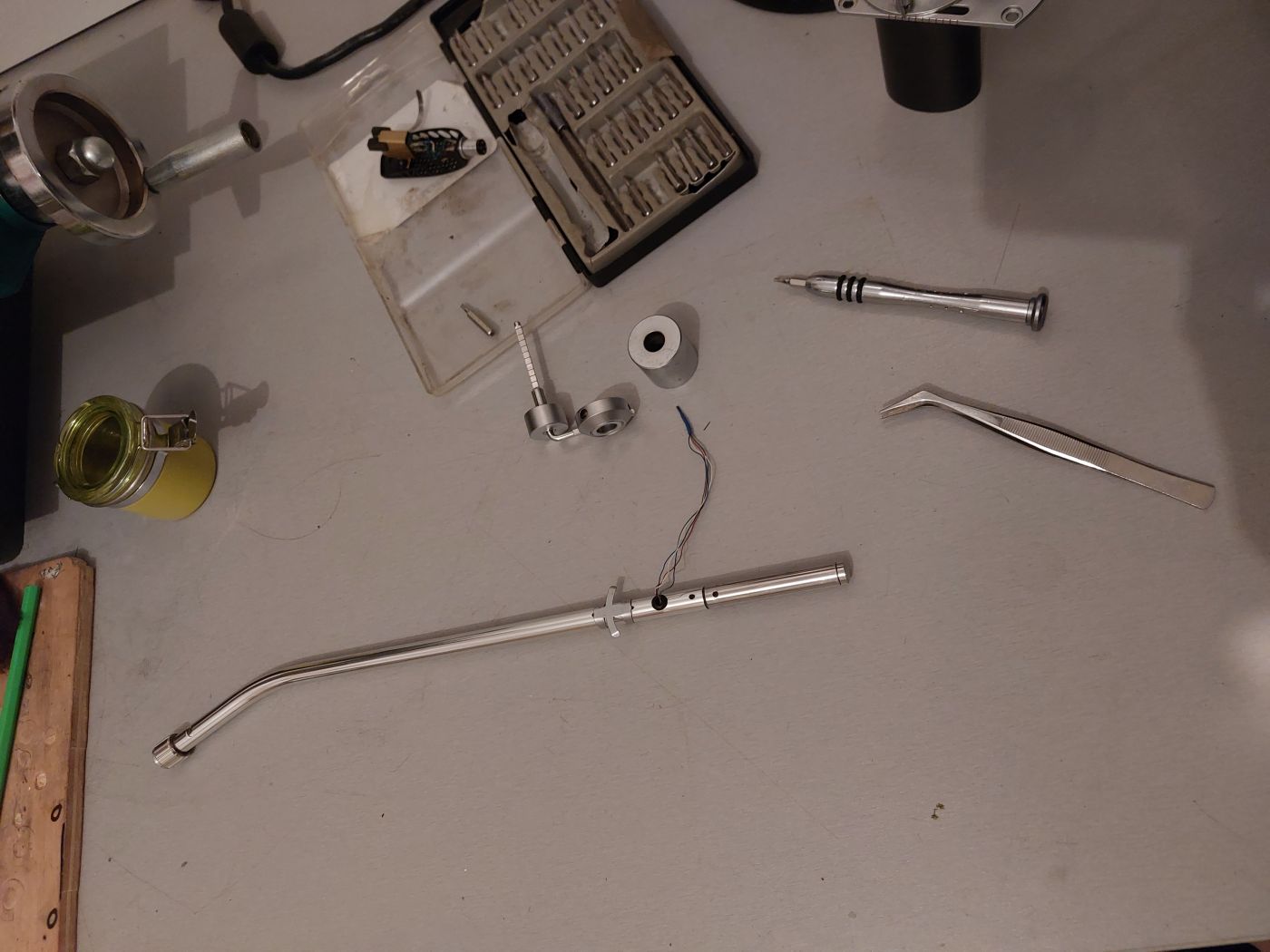

Merci, je n'ai finalement pas changer les câbles. maintenant que je sais commenter le démonter et remonter je pourrait le faire plus tard.

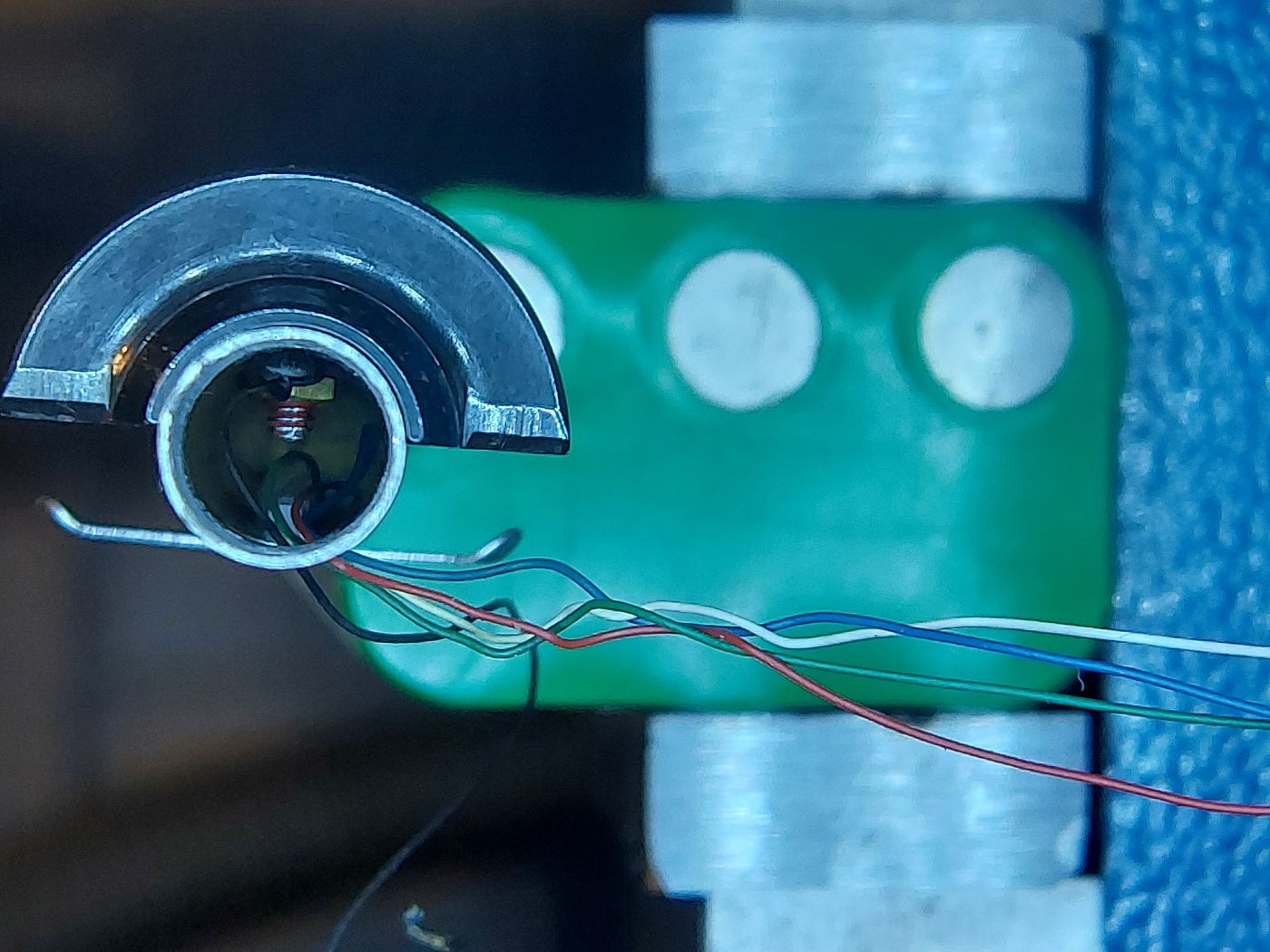

justement j'ai continuer le remontage, le mini écrou a placer a l'intérieur du bras avec la cosse de masse prit dessue, ce n'est pas évident a replacer!

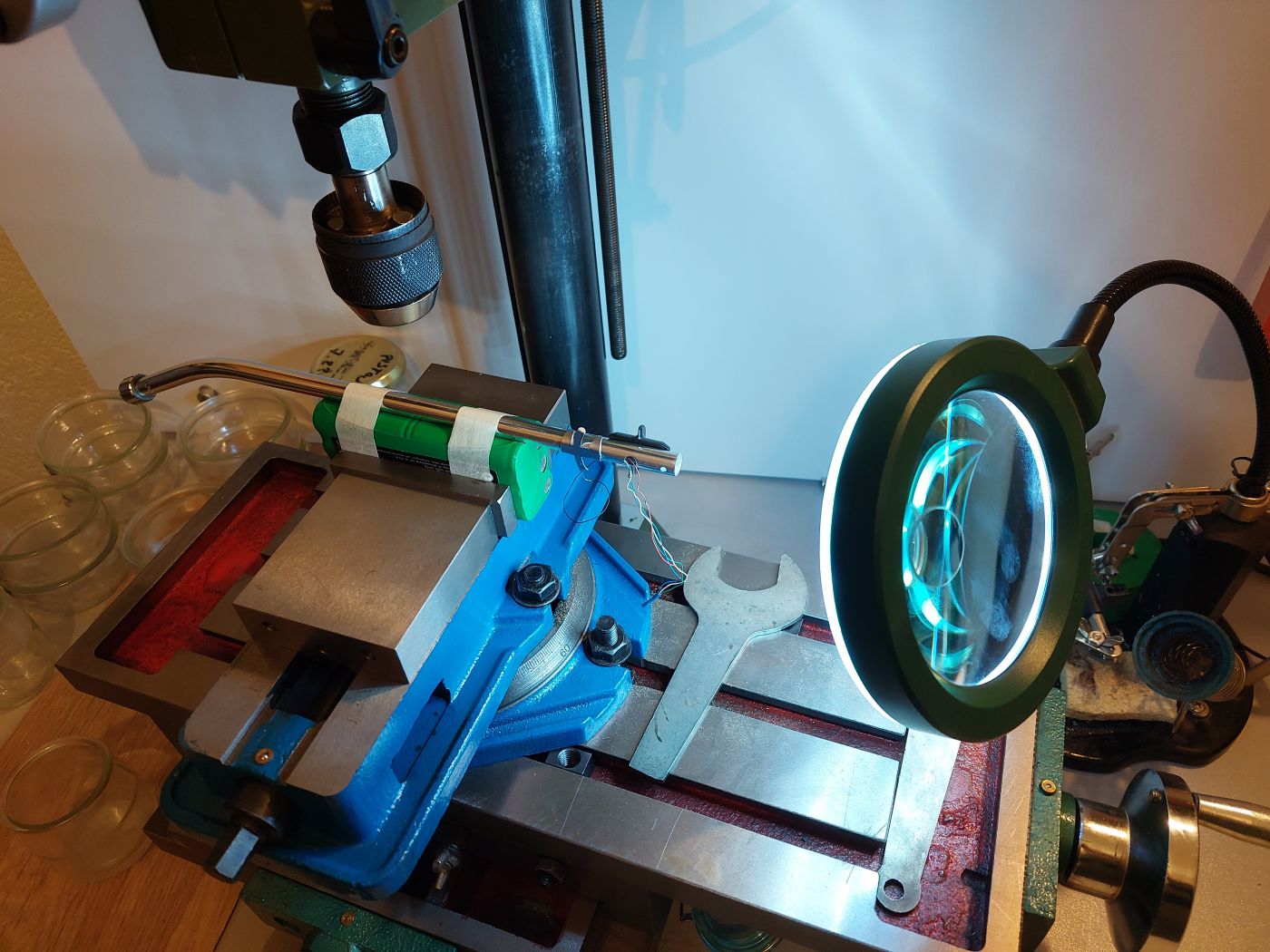

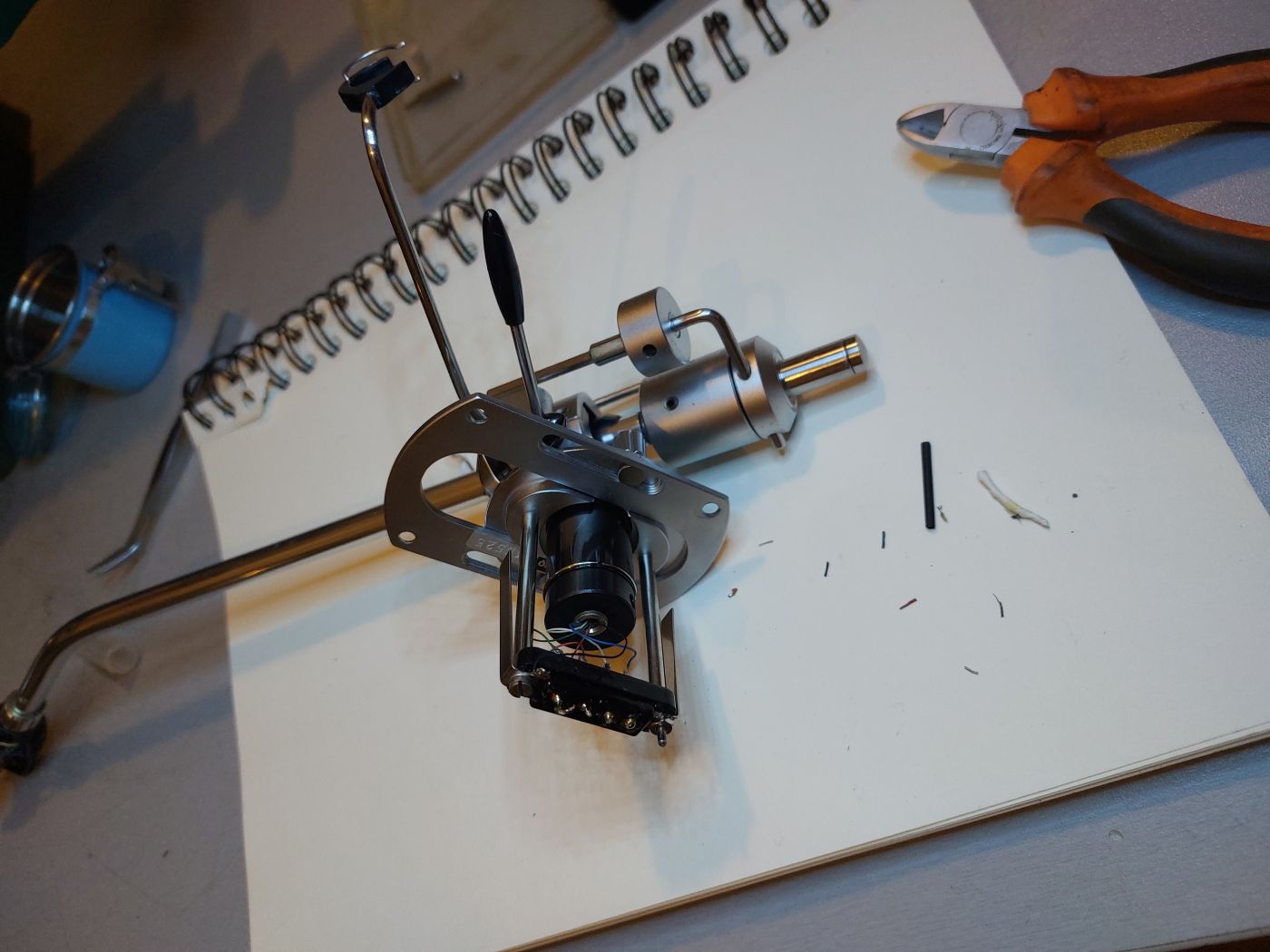

j'ai fait un montage pour tenir le bras et me simplifier la vie, finalement je me serai servi de la mini fraiseuse pour restauré cette platine :D
une bonne pince a épiler est bienvenu pour cette opération, j'en avais heureusement une parfaite pour l'opération! :banana:

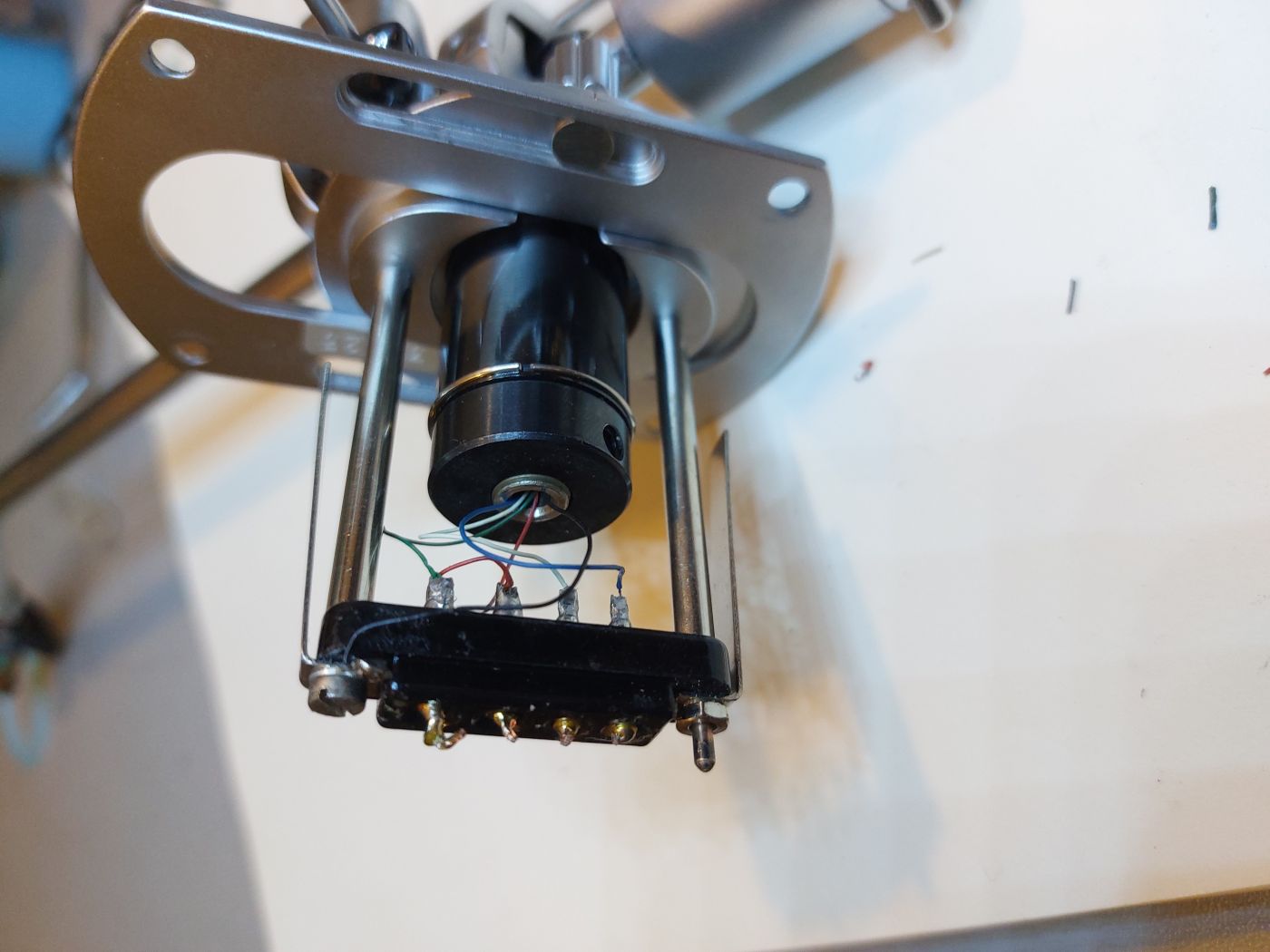

J'ai resouder les câbles, que j'ai re-dénuder sur 3mm, idem pas évident à dénudé sans tout couper...

je vais attaquer la plinth dans la semaine, je vais juste remettre un coup de propre sur celle la, qui est une plinth bricoler en medium de 16mm, la finition est grossière et la peinture faire a l'arrache...
j'ai également vu sur ebay qu'il y en avais pas mal qui vienne de moldavie, mais les choix pour un bras en 12" sont limiter... je suis pas encore fixé sur la plinth final, une moldave 9" avec une planchette 12", une moldave 12", ou carrément faire appelle a un ébéniste pour faire une jolie pièce sur mesure, bref j'aurais tout le temps d'y penser plus tard.












L'administrateur a désactivé l'accès en écriture pour le public.

Restauration de la TD 124 de Monomax 04 Déc 2022 19:59 #28

  • pipouy
  • Portrait de pipouy
  • Hors Ligne
  • Membre actif
  • Messages : 96
  • Remerciements reçus 1
  • Points : 125
  • Karma: 0

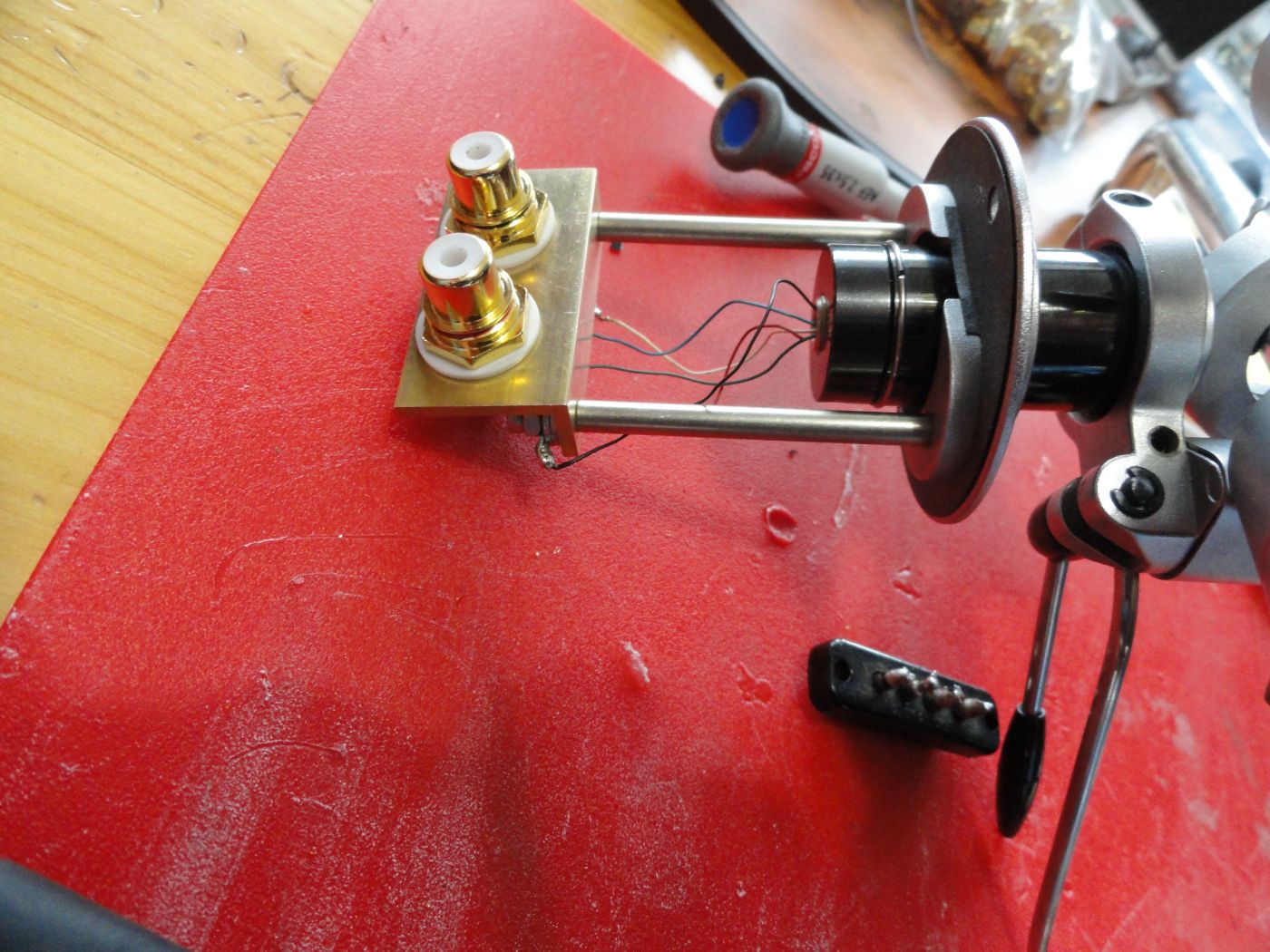

Ça marche bien et c'est simple:

L'administrateur a désactivé l'accès en écriture pour le public.

Restauration de la TD 124 de Monomax 04 Déc 2022 21:07 #29

  • Time window
  • Portrait de Time window
  • Hors Ligne
  • Fou des platines
  • Messages : 913
  • Remerciements reçus 45
  • Points : 1001
  • Karma: 1
  • Médaille en chocolat
Beau travail




J'ai fait la même chose pour mon 3009 serie2

Prends tout de même, si ce n'est pas déjà prévu, de tirer un fil sur la cosse du fil noir, que tu relieras à la borne de masse de ton entrée phono. Sinon ronflette...
L'administrateur a désactivé l'accès en écriture pour le public.

Restauration de la TD 124 de Monomax 06 Déc 2022 19:17 #30

  • monomax
  • Portrait de monomax
  • Hors Ligne
  • Petit nouveau
  • Messages : 20
  • Points : 23
  • Karma: 0
merci pour l'astuce, sa me plait bien comme sa avec deux rca direct.
L'administrateur a désactivé l'accès en écriture pour le public.

Restauration de la TD 124 de Monomax 08 Jan 2023 12:12 #31

  • monomax
  • Portrait de monomax
  • Hors Ligne
  • Petit nouveau
  • Messages : 20
  • Points : 23
  • Karma: 0
Bonne année a tous,
Aprés les fêtes j'ai pu faire un meuble hifi que j'ai réaliser avec de la récup, j'ai fait des pièces imprimer en 3D pour absorber les vibrations entre chaque étage.
bon c'est pas ouf, sa rend le meuble "flex", de plus le tout est installer dans une pièce avec du parquet, je peu voir que le contre-poid de l'antistaking ou la bulle bouge dés que quelqu'un marche dans la pièce...

Mais au moins j'ai déjà pu tout installé :ok:

j'ai installé la nouvelle cellule jico et fait tout les réglages sur le bras, une première pour mois.
sa sonne plutôt bien :banana:
même si j'ai un léger ronflement dans les enceintes qui augmente avec le volume, et qui est présent que quand le moteur tourne. j'ai bien remis une masse entre le bras et l'ampli, si j'enlève cette masse j'ai le même ronflement mais 100x plus fort!
d'où sa pourrai venir?

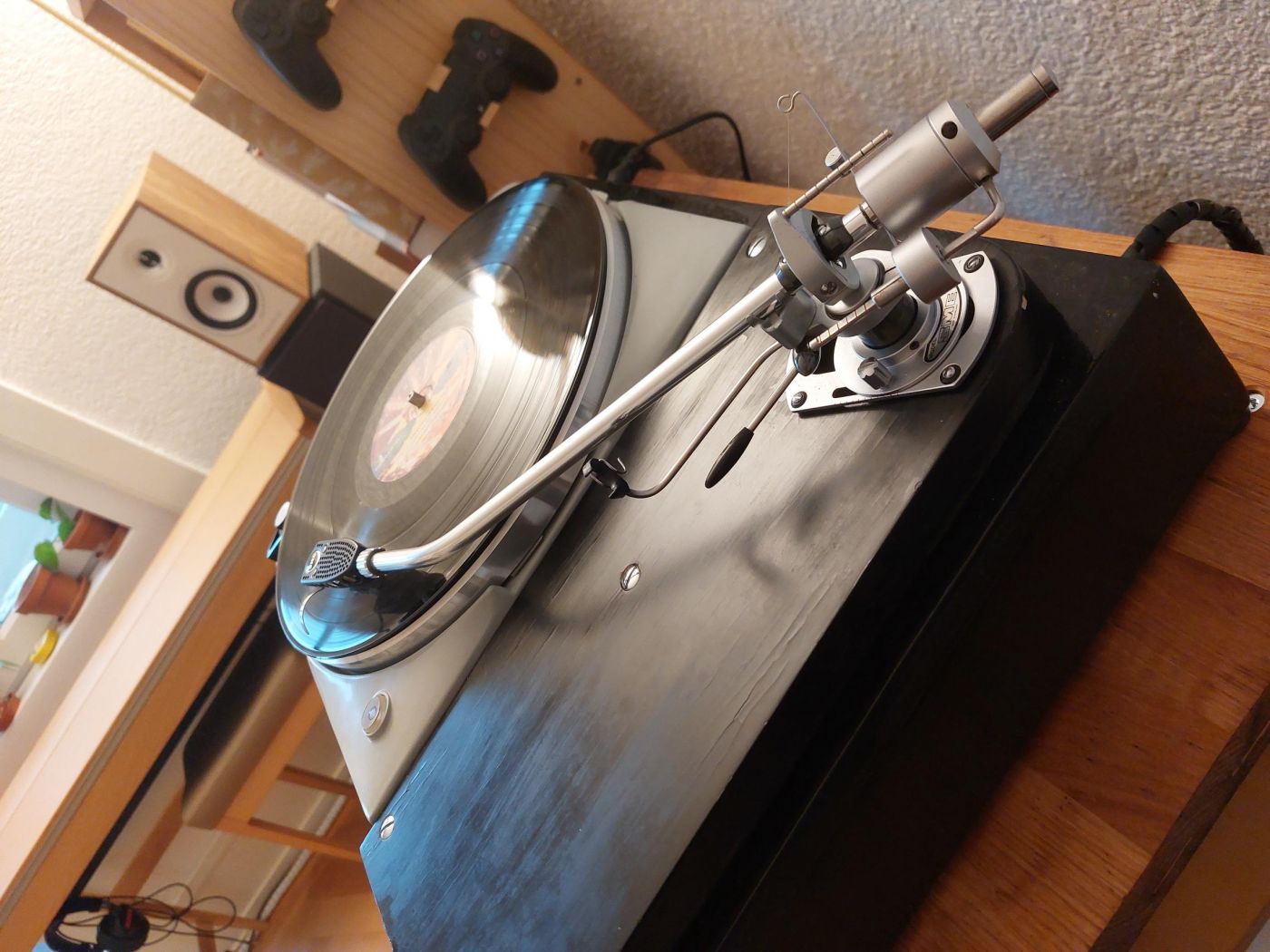

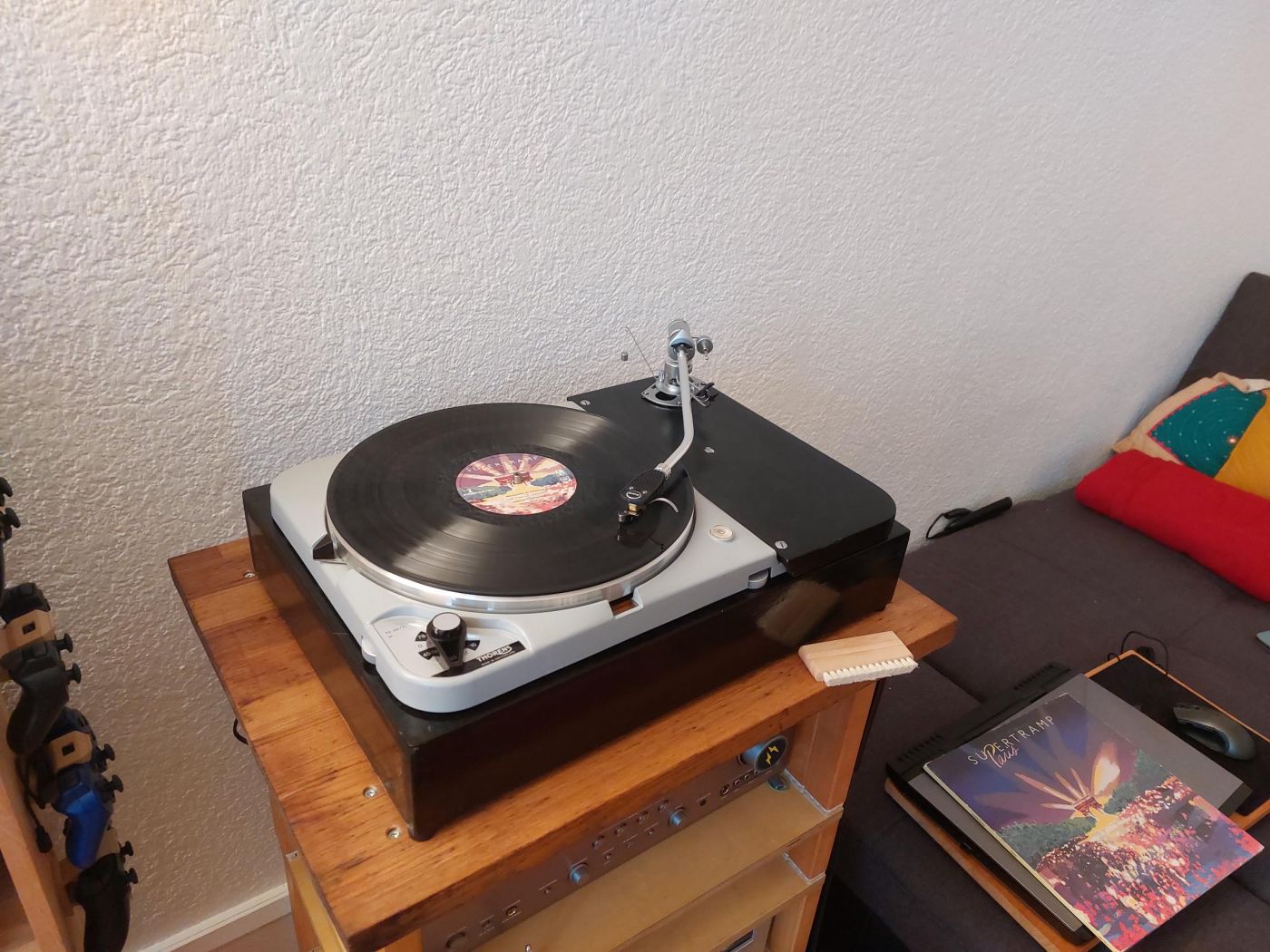

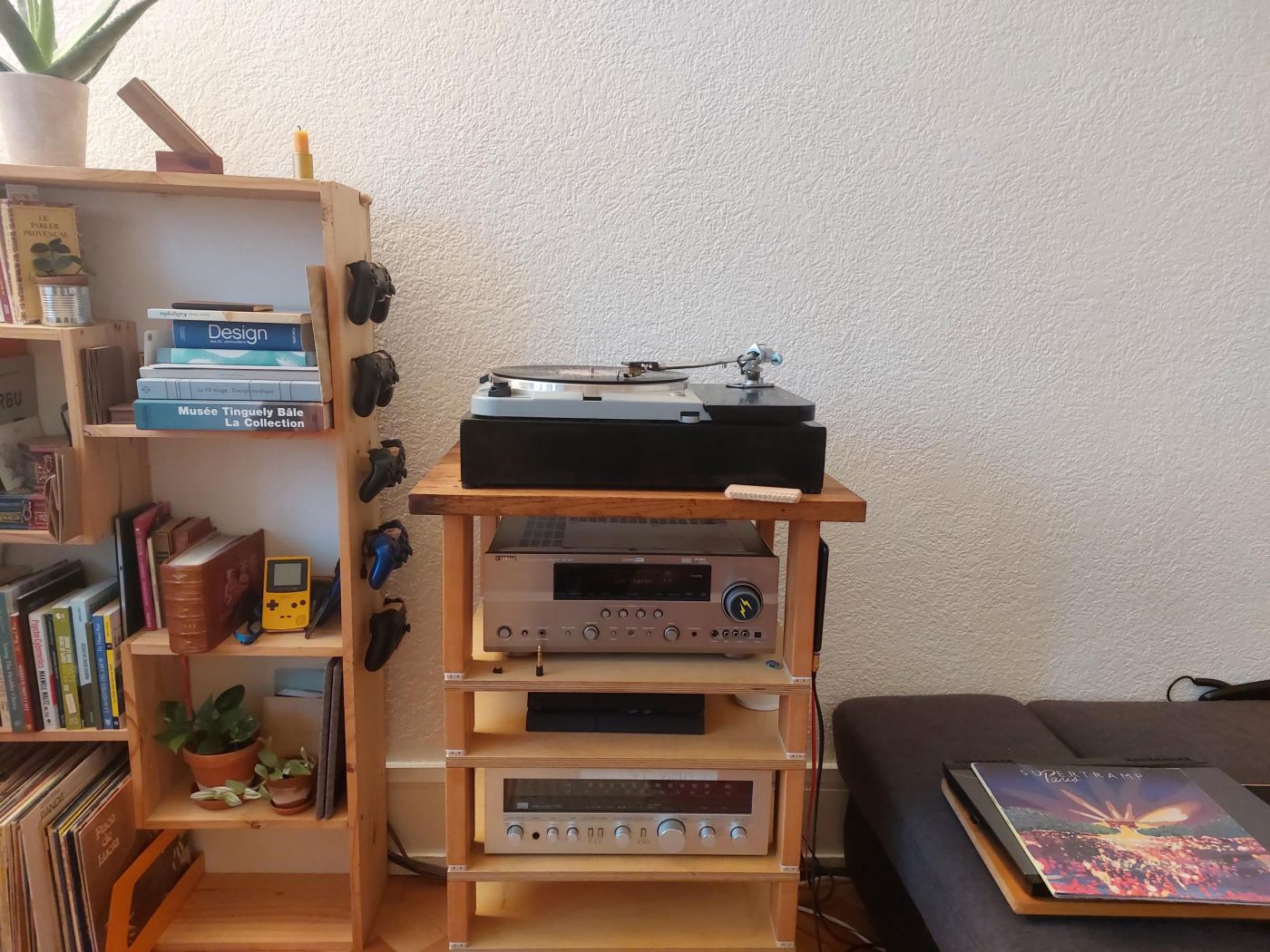

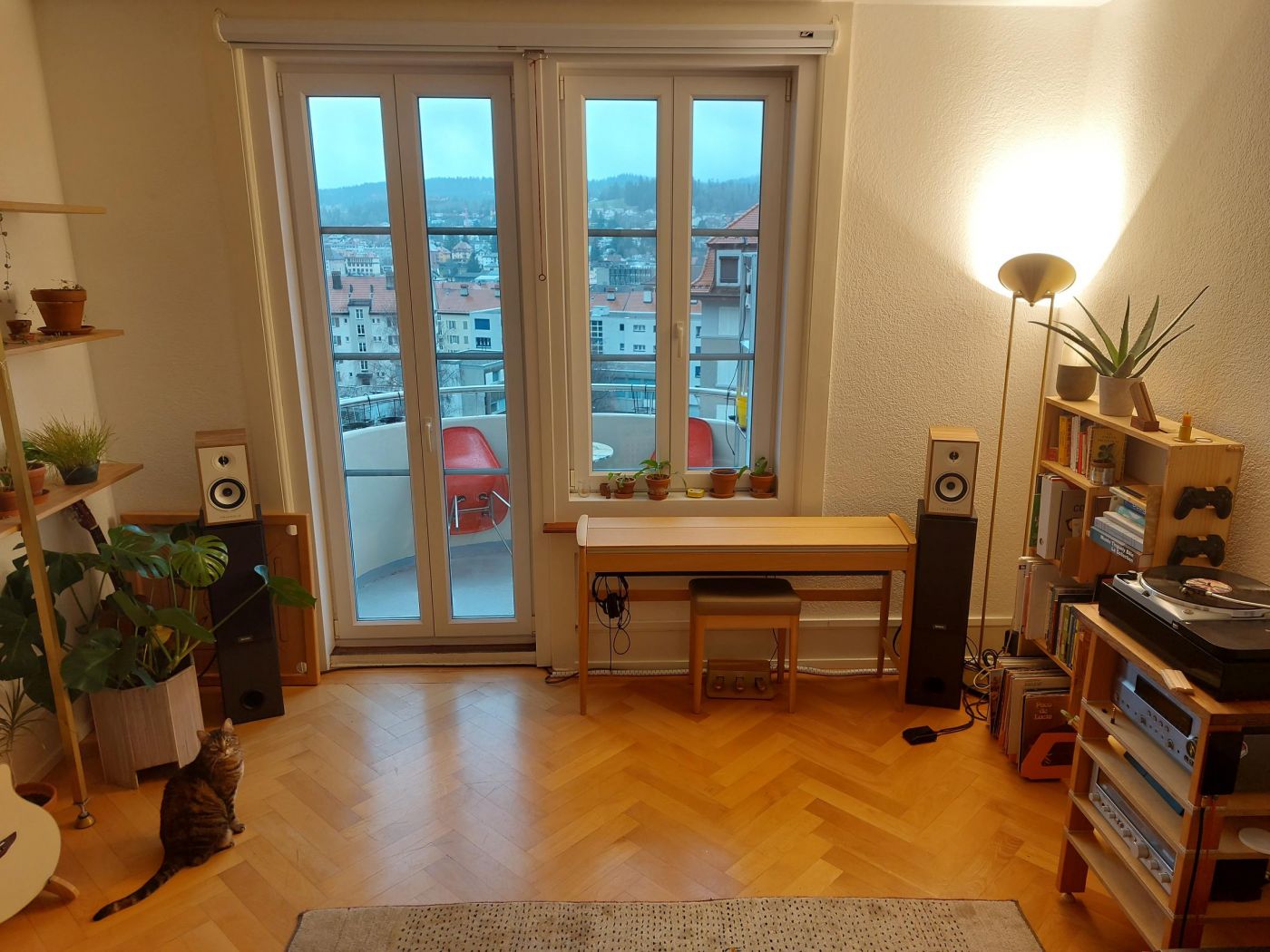

voici quelques photos de l'installation.











Les colonnes noir ne sont pas brancher, et servent de pied pour le moment

Dernière édition: 08 Jan 2023 12:14 par monomax.
L'administrateur a désactivé l'accès en écriture pour le public.

Restauration de la TD 124 de Monomax 08 Jan 2023 13:06 #32

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6501
  • Remerciements reçus 183
  • Points : 77751
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Chouette et ça à l'air de plaire au chat :mrgreen:


Montage souple sur amortisseur souvent obligatoire quand un a un plancher bois à l'ancienne. Tu peux peut-être mettre une petite équerre entre le mur et le haut de ton meuble pour "rigidifier"?

C'est quoi tes "pièces imprimer en 3D pour absorber les vibrations entre chaque étage", c'est imprimé en flex? il est sur thingsgiverse?
L'administrateur a désactivé l'accès en écriture pour le public.

Restauration de la TD 124 de Monomax 08 Jan 2023 13:53 #33

  • monomax
  • Portrait de monomax
  • Hors Ligne
  • Petit nouveau
  • Messages : 20
  • Points : 23
  • Karma: 0
non c'est des pièces que j'ai dessiné pour collé sous les colonne en bois
une en pla/bois et l'autre en souple (blanc)


Dernière édition: 08 Jan 2023 13:55 par monomax.
L'administrateur a désactivé l'accès en écriture pour le public.

Restauration de la TD 124 de Monomax 08 Jan 2023 13:54 #34

  • laurent 67
  • Portrait de laurent 67
  • Hors Ligne
  • Membre actif
  • Messages : 99
  • Remerciements reçus 9
  • Points : 111
  • Karma: 0
Bravo, belle remise en état pour cette belle platine chez moi c'est aussi du parquet et j'obtiens les meilleurs résultats avec la platine posée sur un bon gros buffet avec tous les vinyles dessous, et les muschrooms entre la platine et la plinthe. on peut sauter à coté ça ne bouge pas, mais ma VTF à 3,2g y contribue aussi, ou sinon j'avais aussi essayé un Kallax 8 cases rempli de vinyles c'était bon aussi.
L'administrateur a désactivé l'accès en écriture pour le public.

Restauration de la TD 124 de Monomax 08 Jan 2023 14:05 #35

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6501
  • Remerciements reçus 183
  • Points : 77751
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
ok, thanks.


Pour ton problème de bruit dans les enceintes, ça peut-être plusieurs choses.
les premières qui me passent pas la tête :
- une masse avec mauvais contact, ou mal positionnée
- un moteur trop bruyant
- une lampe led dans les parages? un un petit transfo de chargeurs mal filtré? il faudrait débrancher tout le reste pour éliminer cette possibilité

attention aussi au feedback de tes enceintes, car la platine est dans l'axe de celle-ci ;)

Bon dim'
L'administrateur a désactivé l'accès en écriture pour le public.

Restauration de la TD 124 de Monomax 08 Jan 2023 14:20 #36

  • Time window
  • Portrait de Time window
  • Hors Ligne
  • Fou des platines
  • Messages : 913
  • Remerciements reçus 45
  • Points : 1001
  • Karma: 1
  • Médaille en chocolat
Le fil de masse du SME3012 doit être relié à l'ampli. Ça c'est fait...
Mais un second fil doit relier la masse du bras au châssis de la124.
Il y a d'ailleurs un filetage prévu au niveau du centre de la plaquette, prêt du plateau, en dessous...
Est-ce fait?

Sinon le mieux avec un parquet "mouvant", c'est un support mural.... radical...
