Veuillez indiquer le modèle de votre platine Thorens à galet dans le titre de votre sujet.

SUJET : [TD 135]

[TD 135] 09 Déc 2022 21:34 #1

  • Fatfredi
  • Portrait de Fatfredi
  • Hors Ligne
  • Petit nouveau
  • Messages : 24
  • Points : 26
  • Karma: 0
Après ma présentation voici l'histoire de ma 135:
platine de ma maman depuis toujours, elle avait "disparue" après un de ses déménagements.
Je n'ai jamais arrêté d'espérer la retrouver un jour et la semaine dernière j'ai pu la sauver d'une décrépitude assurée.

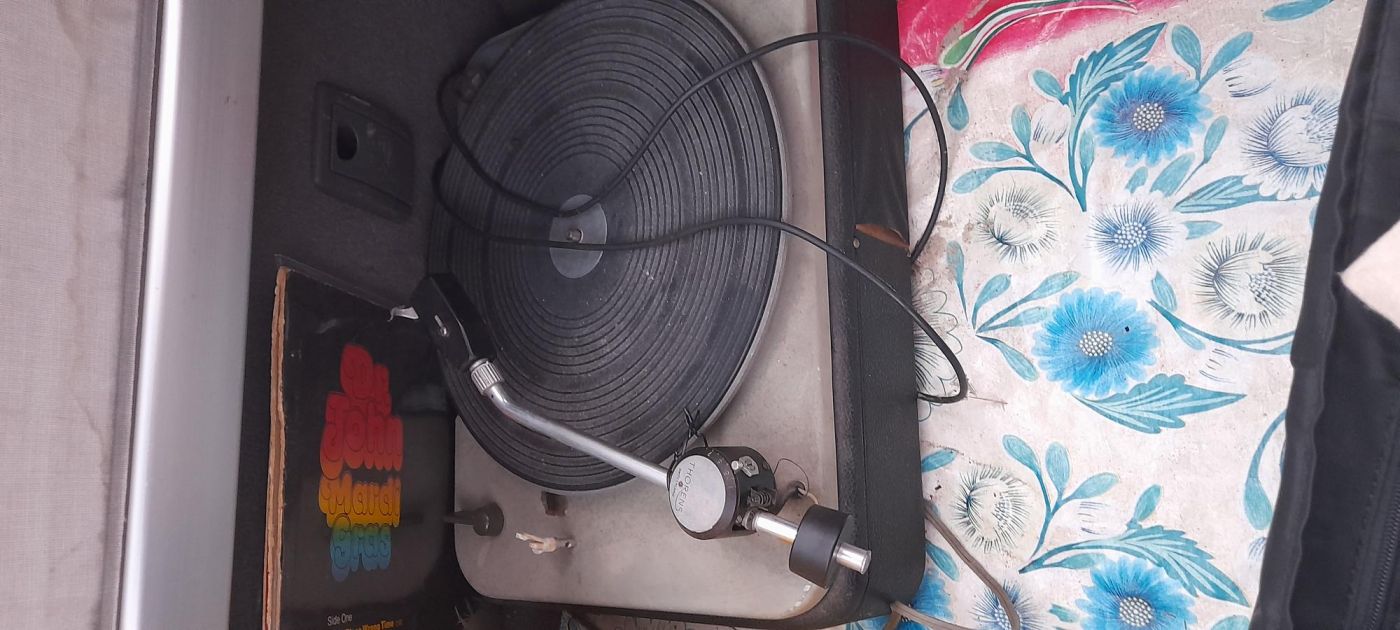

elle était bien sale, avec pas mal de moisi, le repose bras cassé, et après avoir chercher une heure elle avait même son capot ! :banana:

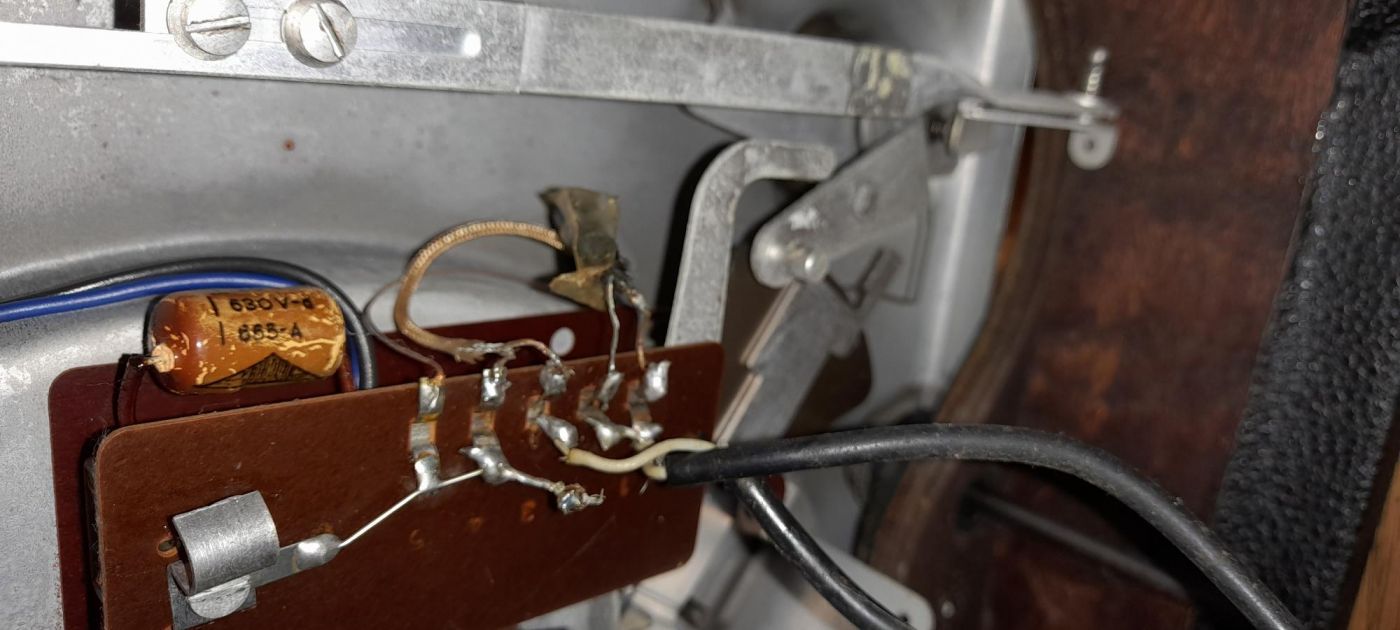

je pense qu'il faudra changer le condo

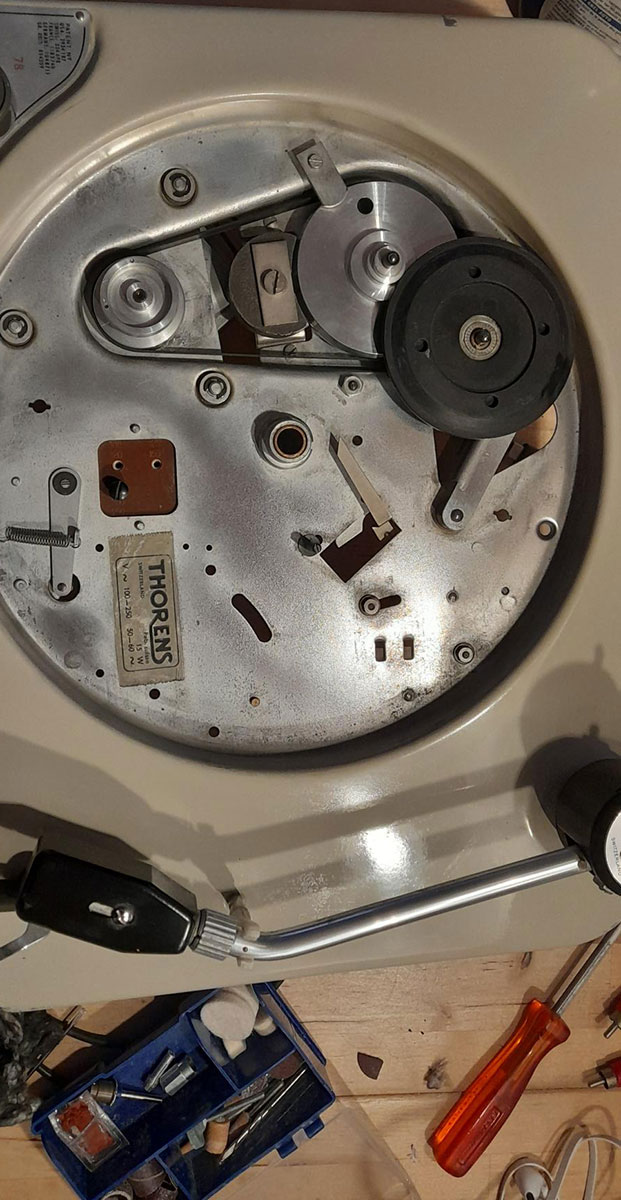

j'ai nettoyé les poulies

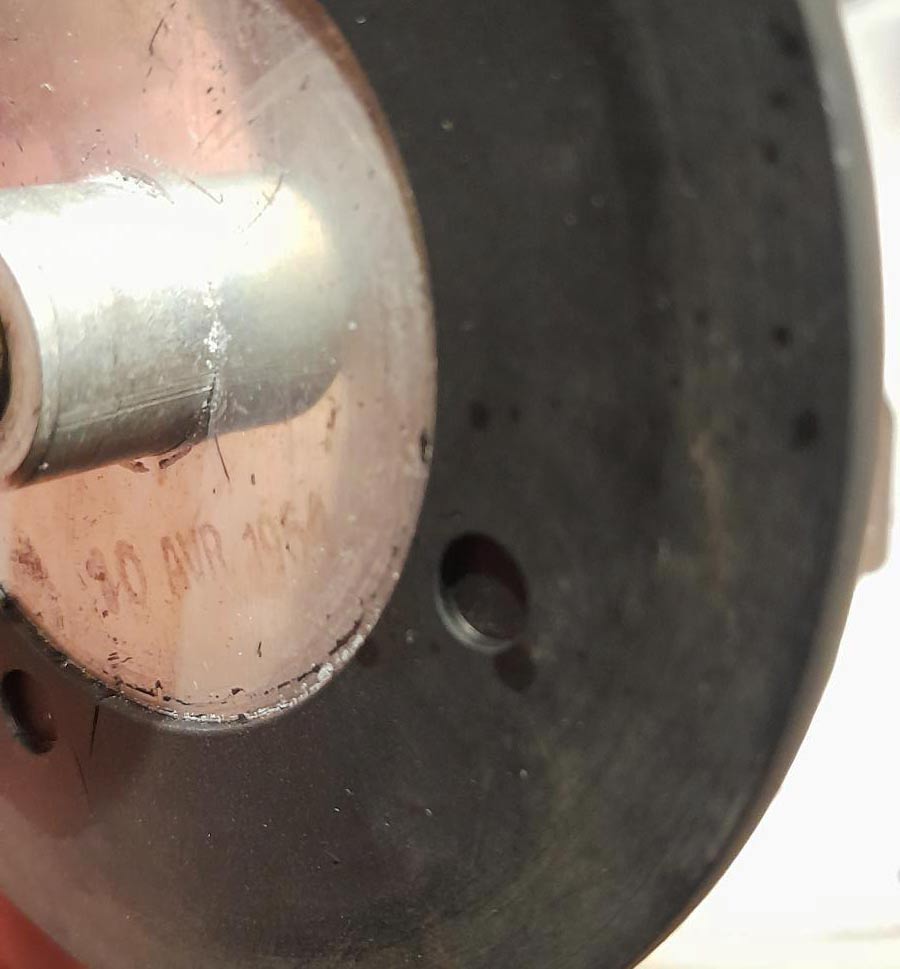

j'en ai profité pour trouver la date de naissance de la platine !

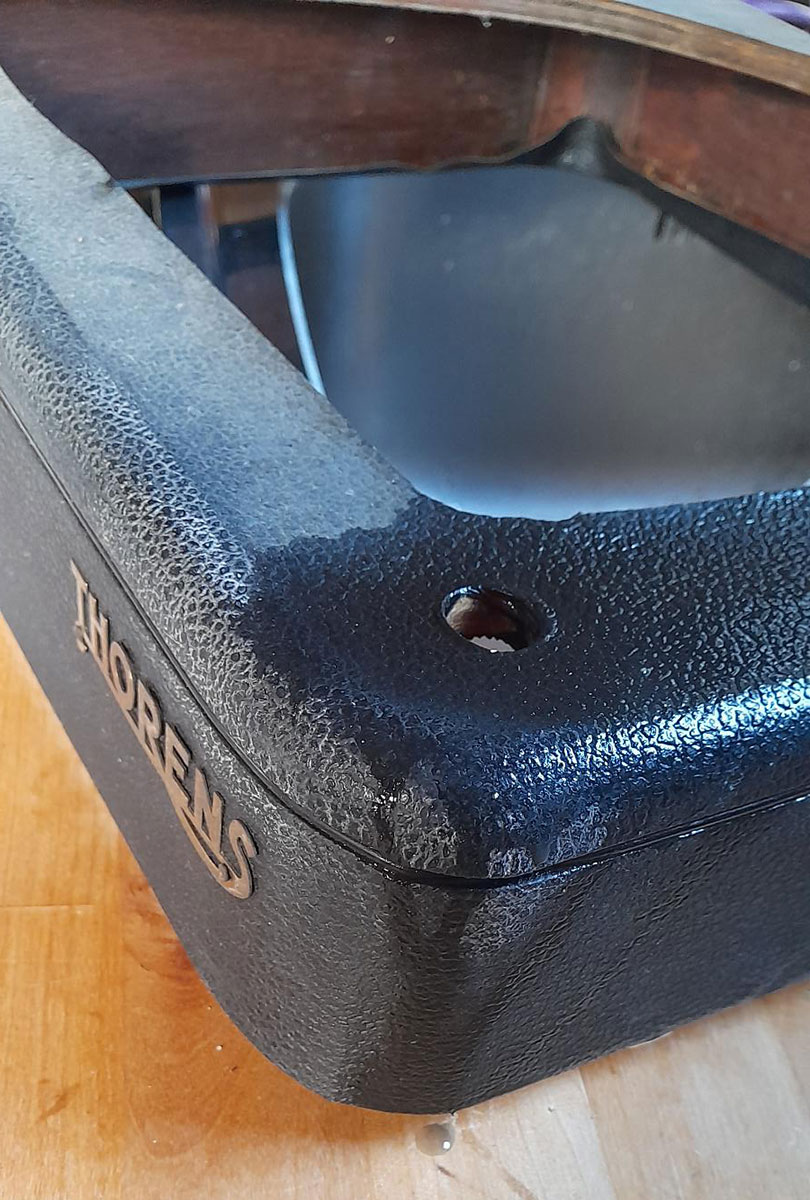

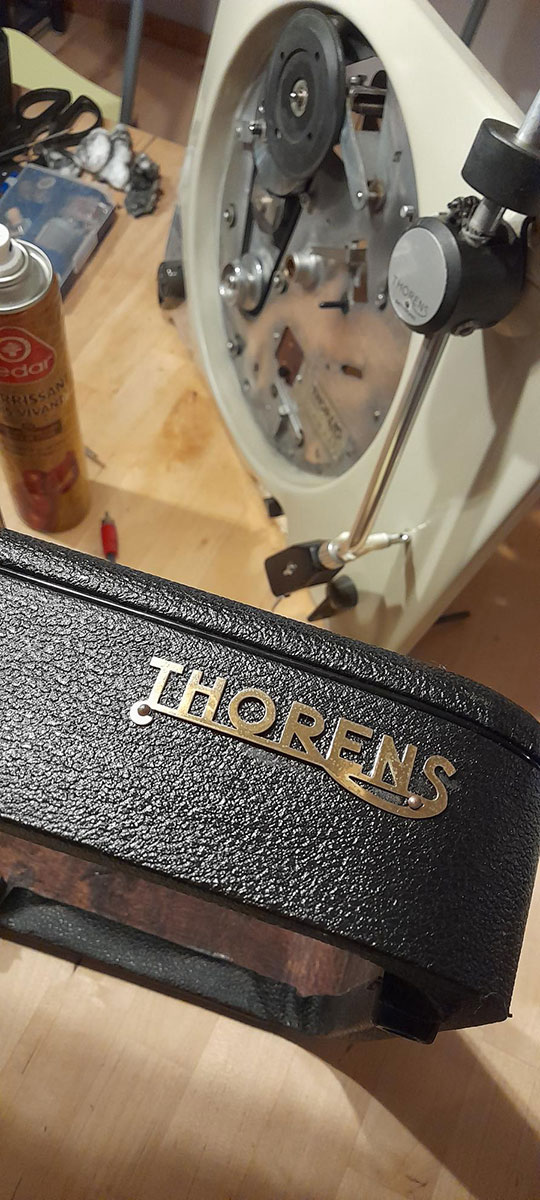

la plinthe

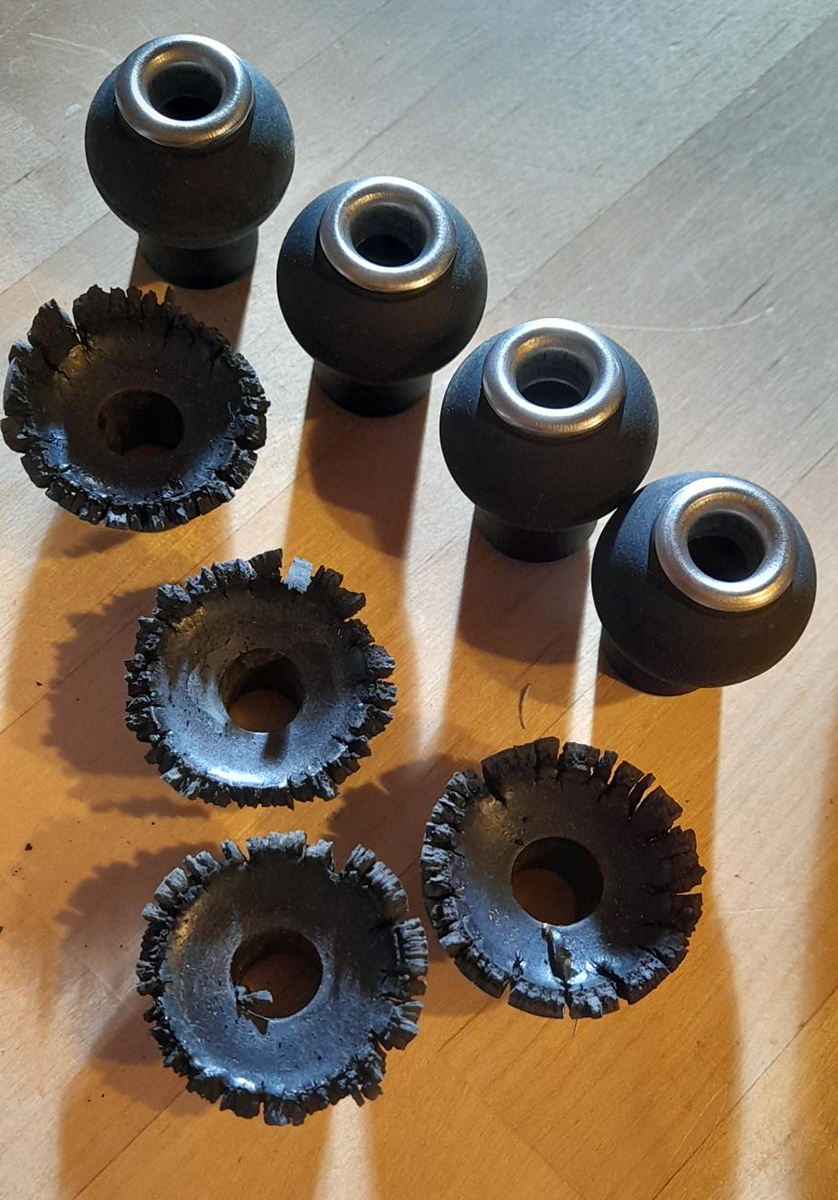

changé les mushrooms

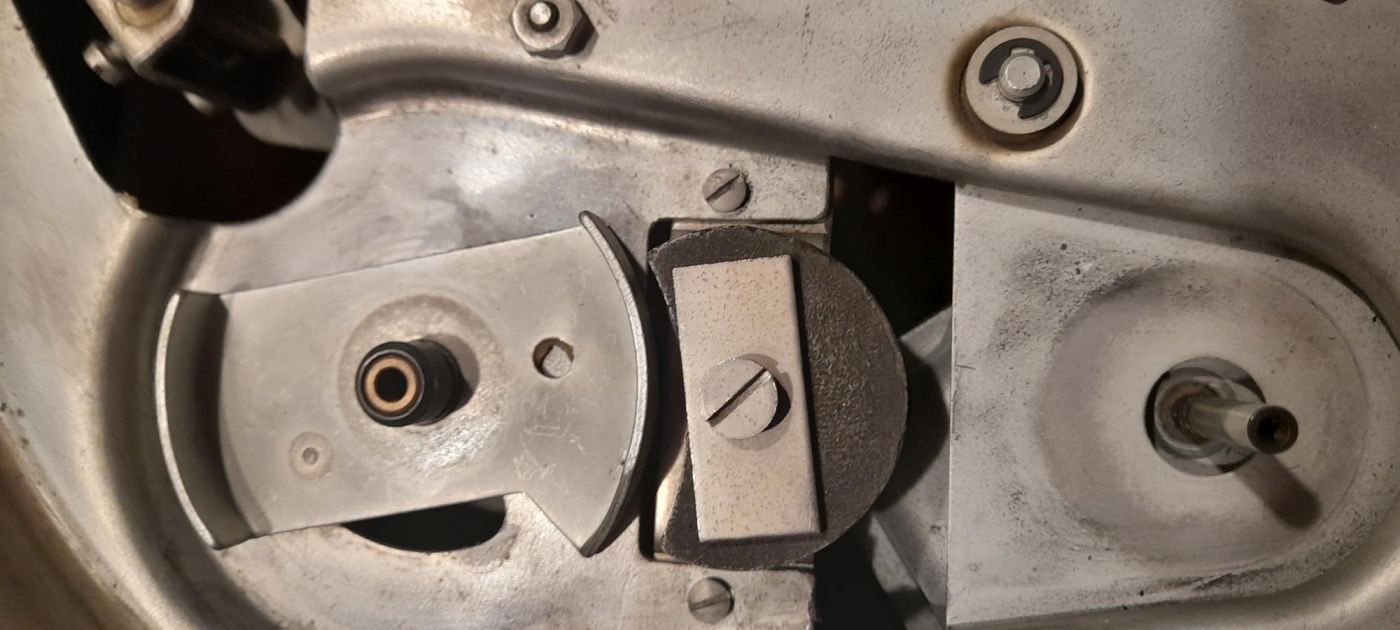

essayé de regler la hauteur du galet et remis l'aimant droit

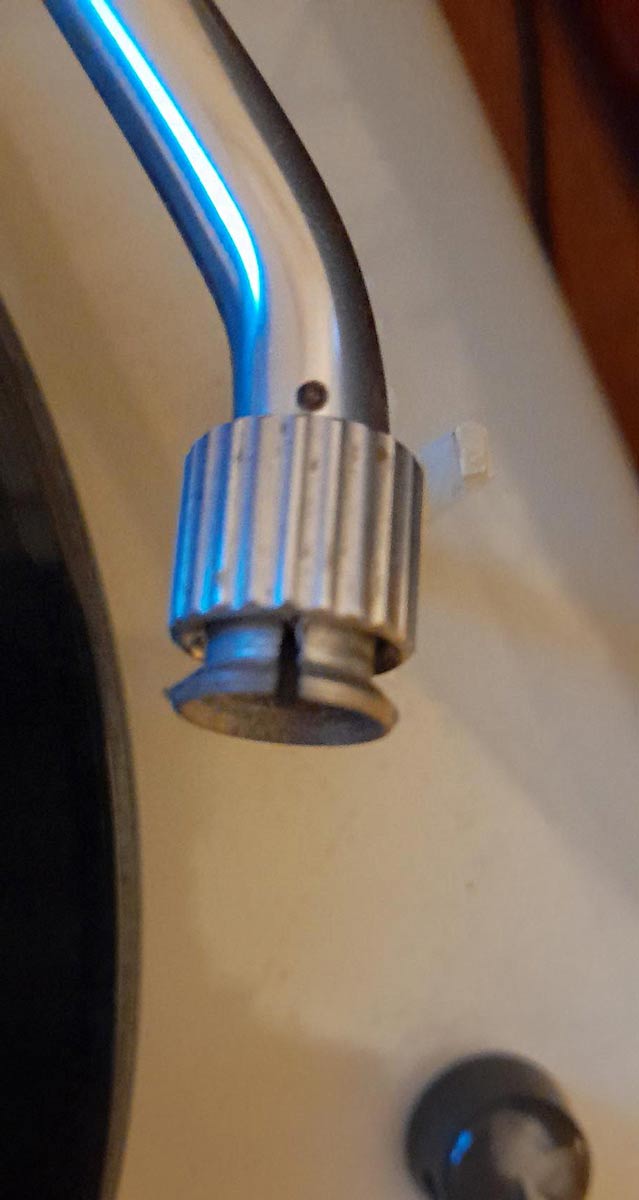

Pour l'instant mon gros problème vient du bras, la bague de serrage ne joue pas son rôle et le porte cellule ne tient pas solidement

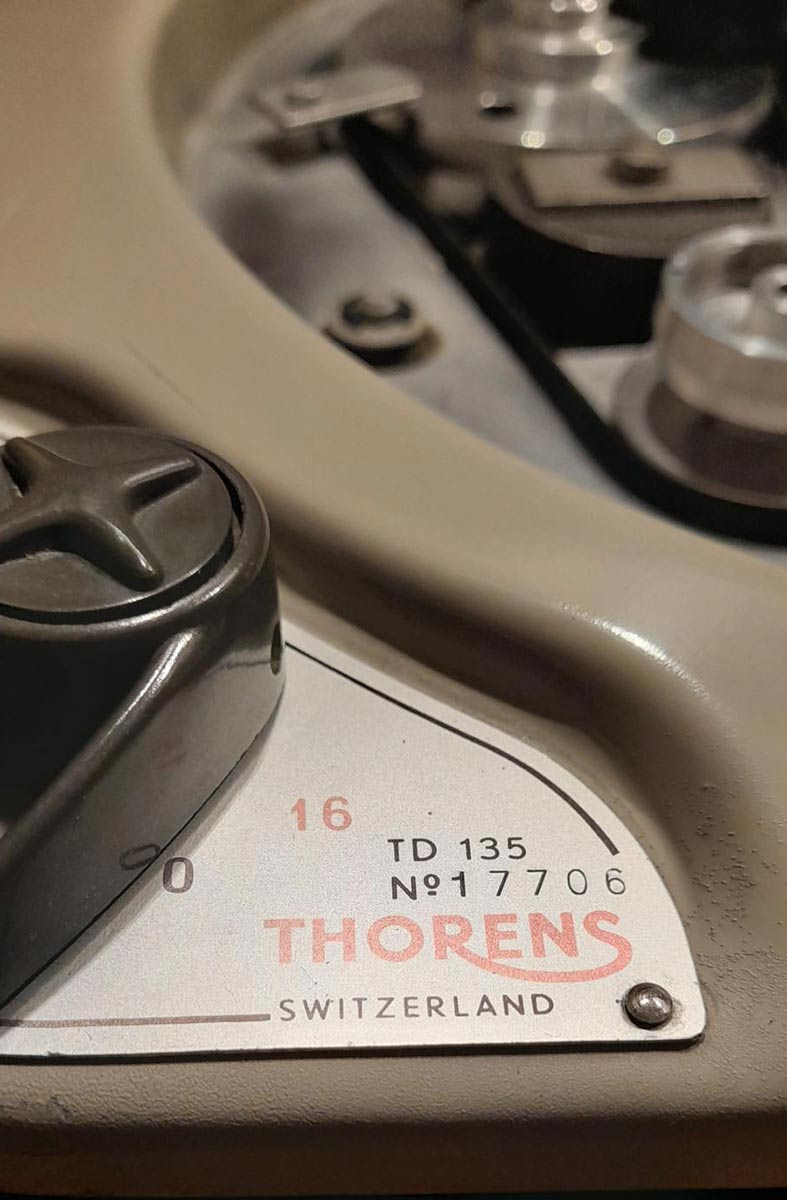

une photo du numéro de série

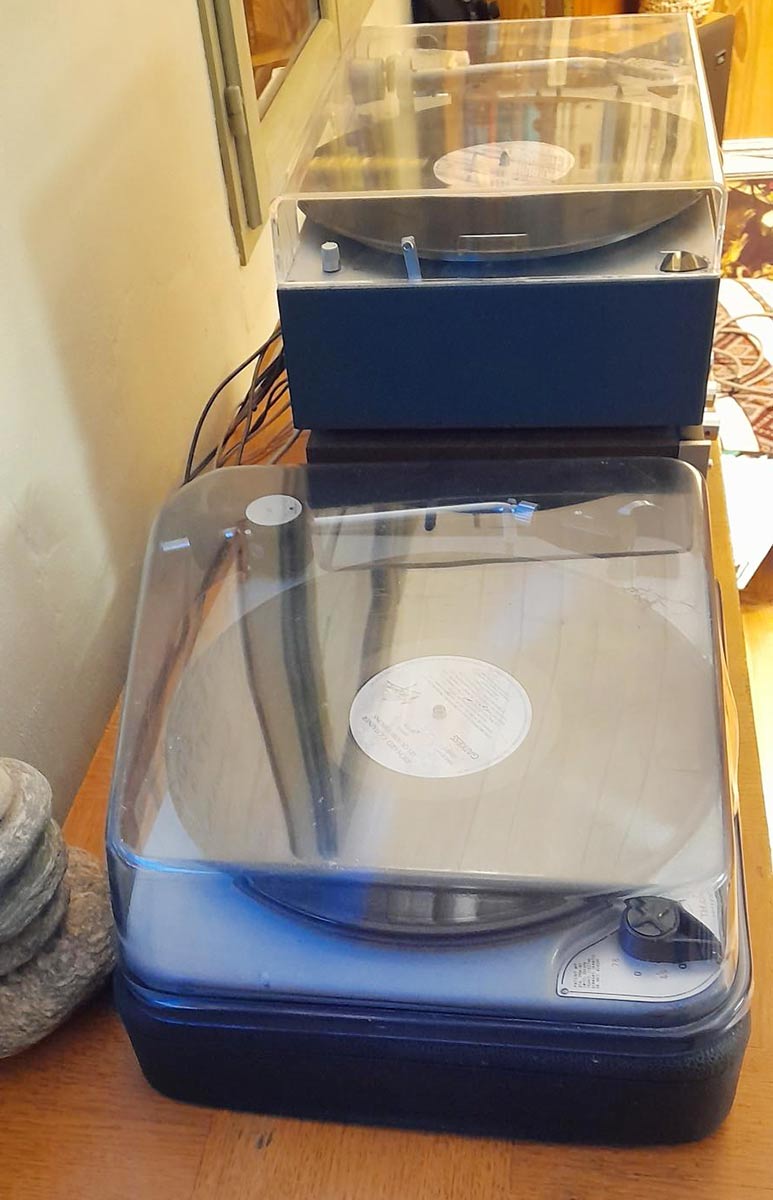

et une du capot pour Le Bleu, celui ci est bien adapté à la platine, il repose sur la plinthe et a une forme trapézoïdale pour ne pas gêner contre poids du bras, en tout cas j'ai toujours connu ce capot sur cette platine, il ne serait pas d'origine ?

L'administrateur a désactivé l'accès en écriture pour le public.

[TD 135] 10 Déc 2022 00:24 #2

  • JGN
  • Portrait de JGN
  • Hors Ligne
  • Moderateur
  • J'aime si la chanteuse a un beau son dans son clip
  • Messages : 1788
  • Remerciements reçus 74
  • Points : 22879
  • Karma: 2
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Sympathique cette remise en état. Bravo pour le travail ... et ta persévérance.
Si j'ai bien compris elle ne peut pas encore donner de la voix ?
question à 2 balles, la cellule : son etat et ses connexions ?

Tant que j'y suis, mon cher Fred, pour Bordeaux et sa région, tu dois pouvoir en trouver des honorables correspondants, sur le VAH, par exemple ;)
Dernière édition: 10 Déc 2022 00:35 par JGN.
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 135] 11 Déc 2022 00:57 #3

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6644
  • Remerciements reçus 189
  • Points : 82229
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Fatfredi écrit:
et une du capot pour Le Bleu, celui ci est bien adapté à la platine, il repose sur la plinthe et a une forme trapézoïdale pour ne pas gêner contre poids du bras, en tout cas j'ai toujours connu ce capot sur cette platine, il ne serait pas d'origine ?
[/attachment]


Capot d'origine certainement, il n'y a eu (je crois) que thorens pour avoir fait des capots trapézoïdales pour leurs platines.

La réflexion sur les capots vient du fait que ces capots englobent la platine et se pose sur le socle. Alors que d'autres sont un peu plus large et englobent le socle pour s'enfoncer d'un centimètre sur le socle, comme sur certaines td124, d'où un doute sur capot d'origine ou pas suivant montage....
Bref, des interrogations, un vieux débat, mais quand on voit ta platine, cela ne peut-être que d'origine !! :mrgreen:
Superbe !!
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 135] 11 Déc 2022 18:59 #4

  • Fatfredi
  • Portrait de Fatfredi
  • Hors Ligne
  • Petit nouveau
  • Messages : 24
  • Points : 26
  • Karma: 0
JGN écrit:
Sympathique cette remise en état. Bravo pour le travail ... et ta persévérance.
Si j'ai bien compris elle ne peut pas encore donner de la voix ?
question à 2 balles, la cellule : son etat et ses connexions ?

Tant que j'y suis, mon cher Fred, pour Bordeaux et sa région, tu dois pouvoir en trouver des honorables correspondants, sur le VAH, par exemple ;)
merci, oui pour VAH je suis inscrit depuis un moment.
Tu as bien compris, un gros vrombissement dès qu'elle est branché sur l'ampli. Même si j'ai un problème de serrage du porte cellule je ne pense pas que ça vienne de là finalement?

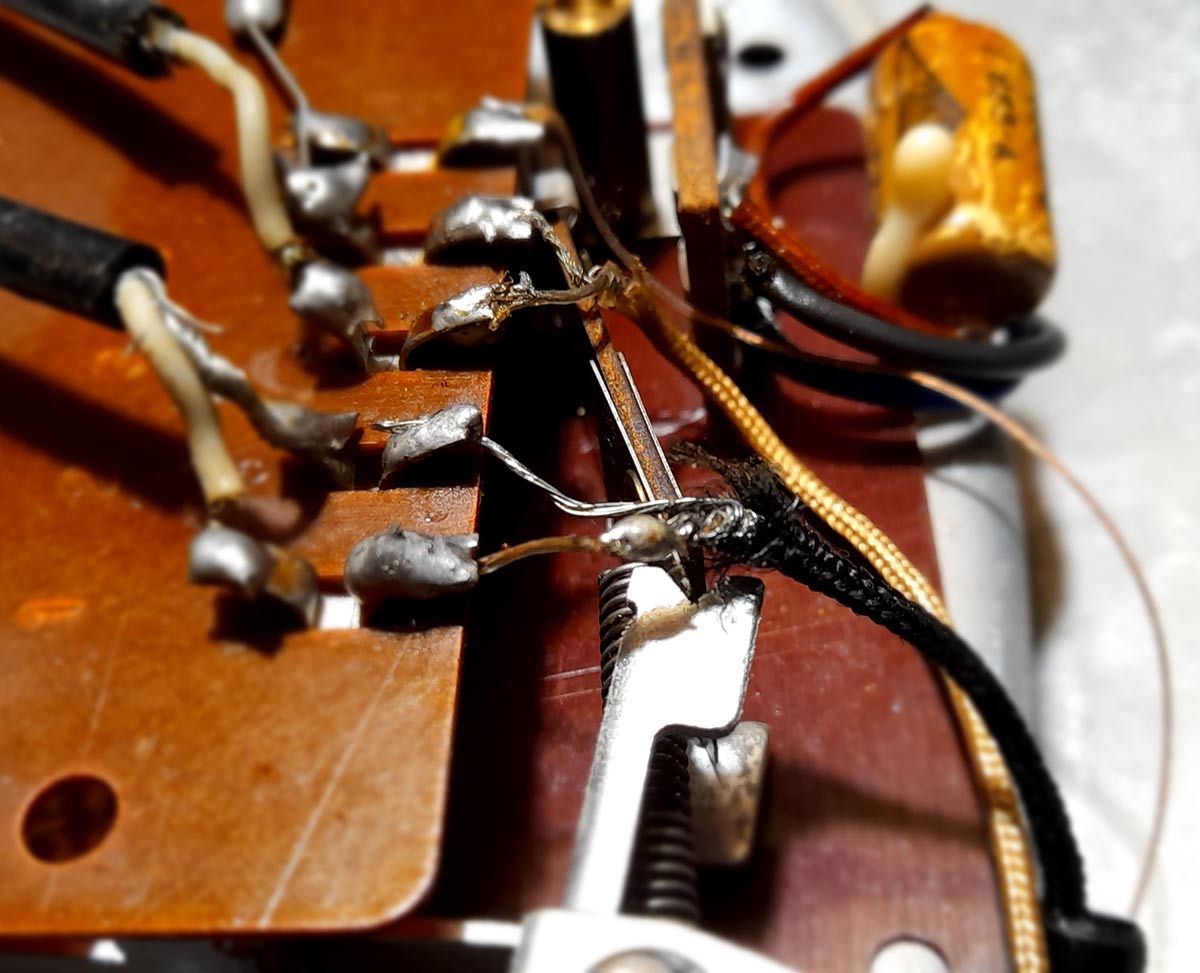

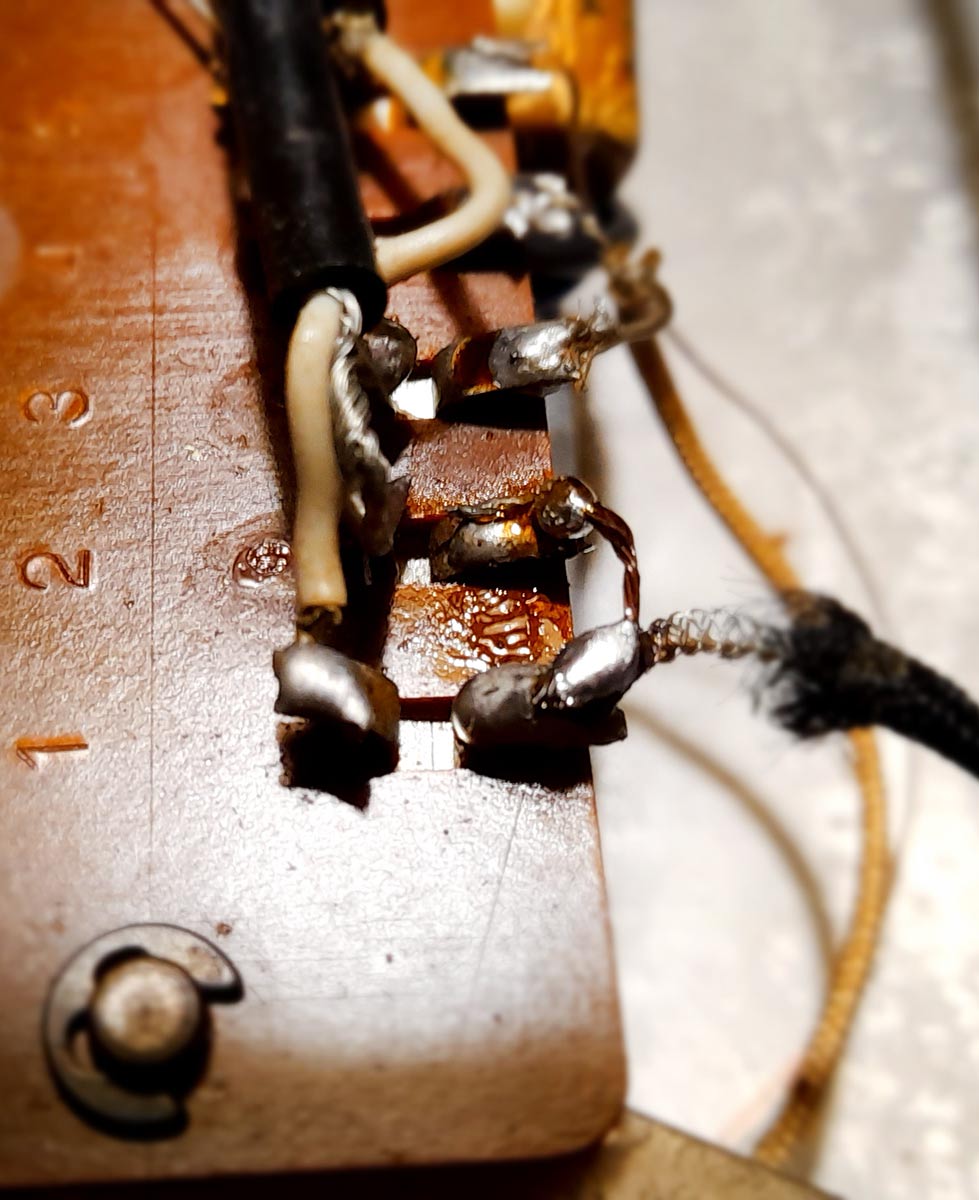

j'ai fait une photo des soudures, ça n'a pas l'air terrible mais je n'ai pas les connaissances pour vérifier ça, je pense que vais l'amener chez un réparateur pour éviter de faire des bêtises. Cette platine me tient à coeur.


Le bleu écrit:
Capot d'origine certainement, il n'y a eu (je crois) que thorens pour avoir fait des capots trapézoïdales pour leurs platines.

La réflexion sur les capots vient du fait que ces capots englobent la platine et se pose sur le socle. Alors que d'autres sont un peu plus large et englobent le socle pour s'enfoncer d'un centimètre sur le socle, comme sur certaines td124, d'où un doute sur capot d'origine ou pas suivant montage....
Bref, des interrogations, un vieux débat, mais quand on voit ta platine, cela ne peut-être que d'origine !! :mrgreen:
Superbe !!

merci pour l'explication, et la confirmation !
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 135] 11 Déc 2022 19:27 #5

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6644
  • Remerciements reçus 189
  • Points : 82229
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
"un gros vrombissement dès qu'elle est branché sur l'ampli."

Donc c'est un bruit dans les enceintes? un soucis de masse peut-être?
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 135] 11 Déc 2022 19:40 #6

  • Fatfredi
  • Portrait de Fatfredi
  • Hors Ligne
  • Petit nouveau
  • Messages : 24
  • Points : 26
  • Karma: 0
oui bruit dans les enceinte, pour le problème de masse c'est par rapport au cordon d'alimentation (la terre?)
sur la photo au dessus, la masse c'est les deux points de soudures les plus hauts..
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 135] 11 Déc 2022 20:00 #7

  • Threshold
  • Portrait de Threshold
  • Hors Ligne
  • Membre actif
  • Messages : 116
  • Remerciements reçus 6
  • Points : 133
  • Karma: 0

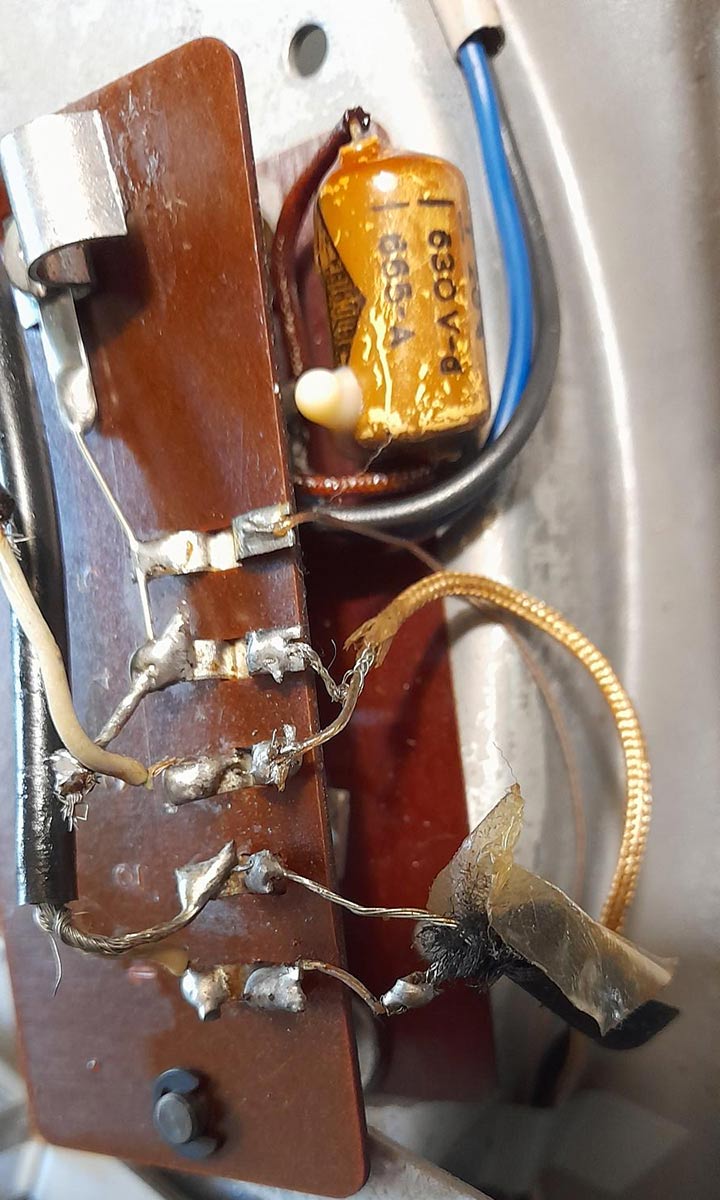

Sur la photo si dessus, la câble coax du premier plan a l’air plus que douteux !
Il semble y avoir un contact entre la masse et le point chaud. À raccourcir pour retrouver une zone correcte.
Mais en effet vu l’état de ces soudures, une reprise complète semble prudente. °o)
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 135] 11 Déc 2022 22:34 #8

  • JGN
  • Portrait de JGN
  • Hors Ligne
  • Moderateur
  • J'aime si la chanteuse a un beau son dans son clip
  • Messages : 1788
  • Remerciements reçus 74
  • Points : 22879
  • Karma: 2
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Au fait, masse et terre c'est pas la même chose.

Et la remarque ci-dessus sur l'état des soudures ne me parait pas inutile :roll:
Dernière édition: 11 Déc 2022 22:36 par JGN.
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 135] 11 Déc 2022 22:57 #9

  • Fatfredi
  • Portrait de Fatfredi
  • Hors Ligne
  • Petit nouveau
  • Messages : 24
  • Points : 26
  • Karma: 0
merci à vous deux ! j'ai des lacunes mais j'ai reconnu des soudures de mauvaises qualités ! :banana2:
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 135] 12 Déc 2022 14:48 #10

  • JGN
  • Portrait de JGN
  • Hors Ligne
  • Moderateur
  • J'aime si la chanteuse a un beau son dans son clip
  • Messages : 1788
  • Remerciements reçus 74
  • Points : 22879
  • Karma: 2
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
*ttg>
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 135] 12 Déc 2022 18:21 #11

  • Fatfredi
  • Portrait de Fatfredi
  • Hors Ligne
  • Petit nouveau
  • Messages : 24
  • Points : 26
  • Karma: 0
Threshold écrit:
Il semble y avoir un contact entre la masse et le point chaud.
j'ai coupé le morceau de fil qui était en contact avec le fil blanc, ça ne change rien xx)
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 135] 12 Déc 2022 18:38 #12

  • Threshold
  • Portrait de Threshold
  • Hors Ligne
  • Membre actif
  • Messages : 116
  • Remerciements reçus 6
  • Points : 133
  • Karma: 0
C’est bien cette zone que tu as supprimée ?
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 135] 12 Déc 2022 18:57 #13

  • Fatfredi
  • Portrait de Fatfredi
  • Hors Ligne
  • Petit nouveau
  • Messages : 24
  • Points : 26
  • Karma: 0
non, j'ai raccourci le fil qui part de la deuxième soudure et qui touche le fil blanc (au dessus à gauche)

La partie que tu as entouré c'est un vieux bout de scotch (je l'ai enlevé)
j'ai un poste à soudure, je peux tenter le coup de raccourcir (mais je ne suis pas sûr de moi :oops: )
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 135] 12 Déc 2022 19:21 #14

  • Threshold
  • Portrait de Threshold
  • Hors Ligne
  • Membre actif
  • Messages : 116
  • Remerciements reçus 6
  • Points : 133
  • Karma: 0
C’est probablement cet endroit entouré où la masse touche le point chaud. C’est un câble coaxial. Le fil central (le plus) est isolé de la tresse périphérique (le moins) par une gaine plastique qui a l’air complètement sèche et cassée à plusieurs niveaux. La partie noire semble brûlée ce qui est curieux vu les tensions en jeu. Mais il faut obligatoirement supprimer cette zone. Cela semble être le câblage du bras, ce qui expliquerait ton bruit au raccordement à l’étage phono.
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 135] 12 Déc 2022 19:24 #15

  • Threshold
  • Portrait de Threshold
  • Hors Ligne
  • Membre actif
  • Messages : 116
  • Remerciements reçus 6
  • Points : 133
  • Karma: 0
Fatfredi écrit:
non, j'ai raccourci le fil qui part de la deuxième soudure et qui touche le fil blanc (au dessus à gauche)

La partie que tu as entouré c'est un vieux bout de scotch (je l'ai enlevé)
j'ai un poste à soudure, je peux tenter le coup de raccourcir (mais je ne suis pas sûr de moi :oops: )
Tu raccourcis dans une partie intacte.
Tu sépares la tresse du fil central que tu dénudes sur 3-4mm et tu soudes comme actuellement bien proprement.
Si le vrombissement persiste il faut recabler le bras et vérifier le reste du câblage…
L'administrateur a désactivé l'accès en écriture pour le public.
Cet utilisateur a été remercié pour son message par: Fatfredi

[TD 135] 12 Déc 2022 19:47 #16

  • Fatfredi
  • Portrait de Fatfredi
  • Hors Ligne
  • Petit nouveau
  • Messages : 24
  • Points : 26
  • Karma: 0
merci c'est très clair (_-_)
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 135] 12 Déc 2022 21:24 #17

  • Fatfredi
  • Portrait de Fatfredi
  • Hors Ligne
  • Petit nouveau
  • Messages : 24
  • Points : 26
  • Karma: 0
avant:




après:



C'est bien mieux, j'ai réussi à entendre le son du disque. Y'a toujours un "hmmm" mais bien moins fort. La cellule est celle qui était dessus donc ce n'est pas idéal mais ça laisse de l'espoir.
Merci Treshold pour le pas à pas, ça m'a motivé pour tenter de faire quelque chose que je n'avais jamais fait !
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 135] 12 Déc 2022 21:44 #18

  • Threshold
  • Portrait de Threshold
  • Hors Ligne
  • Membre actif
  • Messages : 116
  • Remerciements reçus 6
  • Points : 133
  • Karma: 0
Tant mieux si tu as progressé !
Ta dernière photo ne permet pas de bien se rendre compte. On a l’impression que la tresse de masse touche la brasure du point chaud. C’est peu probable si tu as du son sans le vrombissement précédent.
Es tu certain qu’il ne peut plus y avoir de contact entre le + et le - ?
L'administrateur a désactivé l'accès en écriture pour le public.
