SUJET : Template - Schéma TD224

Template - Schéma TD224 16 Jan 2023 07:56 #1

  • ThierryT
  • Portrait de ThierryT
  • Hors Ligne
  • Membre actif
  • Messages : 168
  • Remerciements reçus 2
  • Points : 195
  • Karma: 0
Bonjour,
Je recherche le schéma du socle de la TD 224.
Si quelqu'un a une piste ... Merci par avance.
Thierry
L'administrateur a désactivé l'accès en écriture pour le public.

Template - Schéma TD224 16 Jan 2023 09:41 #2

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3353
  • Remerciements reçus 59
  • Points : 16344
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Je peux te donner une découpe d'époque en contreplaqué .
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

Template - Schéma TD224 16 Jan 2023 18:42 #3

  • ThierryT
  • Portrait de ThierryT
  • Hors Ligne
  • Membre actif
  • Messages : 168
  • Remerciements reçus 2
  • Points : 195
  • Karma: 0
Super ! Merci.
Je t’envoie un mp.
Thierry
L'administrateur a désactivé l'accès en écriture pour le public.

Template - Schéma TD224 16 Jan 2023 19:57 #4

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3353
  • Remerciements reçus 59
  • Points : 16344
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Je n'avais pas lu que c'est une 224 ; malheureusement je n'ai que pour une 124 . Je crois que cela peut-être une base mais qu'il faudrait sans doute modifier côté bras et côté mécanisme changeur . A ma connaissance le châssis est de même dimensions.
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
Dernière édition: 16 Jan 2023 20:01 par ThierryN.
L'administrateur a désactivé l'accès en écriture pour le public.

Template - Schéma TD224 16 Jan 2023 22:34 #5

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6644
  • Remerciements reçus 189
  • Points : 82229
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Chouette une 224!
J'adore cette platine, et j'aimerais bien en avoir une.

Peux-tu ouvrir un nouveau sujet pour nous la présenter? Merciiiiii

Lb
L'administrateur a désactivé l'accès en écriture pour le public.

Template - Schéma TD224 17 Jan 2023 06:34 #6

  • ThierryT
  • Portrait de ThierryT
  • Hors Ligne
  • Membre actif
  • Messages : 168
  • Remerciements reçus 2
  • Points : 195
  • Karma: 0
Bonjour,
Oui c'est une 224, mais hélas pas à moi ... :cry:

Je souhaite construire pour son bienheureux propriétaire un socle dans l'esprit de ceux réalisés pour les 135 et 124 (voir mon post "un nouveau socle pour ma TD135" de janvier 2021).
J'ai bien les gabarits pour les 124 et 135 (y compris un template d'origine pour la 124) mais le perçage des mushrooms est différent pour une 224 !
L'administrateur a désactivé l'accès en écriture pour le public.

Template - Schéma TD224 04 Mar 2023 11:47 #7

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2153
  • Remerciements reçus 122
  • Points : 2293
  • Karma: 2
  • Médaille en chocolat
ThierryN écrit:
Je n'avais pas lu que c'est une 224 ; malheureusement je n'ai que pour une 124 . Je crois que cela peut-être une base mais qu'il faudrait sans doute modifier côté bras et côté mécanisme changeur . A ma connaissance le châssis est de même dimensions.


Rien n'étant simple chez Thorens :roll: la 224 est plus grande que la 124, en largeur mais aussi en profondeur : impossible de modifier un socle de 124 (ou de 135) en refaisant la planche support : non seulement les mushrooms sont positionnés différemment mais je crois me souvenir que les 4 ne sont pas identiques en souplesse car deux d'entre eux doivent supporter plus de poids (à vérifier sur la doc d’atelier)…

La bonne nouvelle, c’est qu’en fouillant dans mes vieilles archives papier j’ai retrouvé un template ! :banana2:

La mauvaise ,;,( c'est qu'il dépasse le format A3 ! Donc galère pour le numériser en un seul morceau, vu que mon scanner ne prend que du A4…
Dernière édition: 08 Mar 2023 11:03 par Analog Addict.
L'administrateur a désactivé l'accès en écriture pour le public.

Template - Schéma TD224 04 Mar 2023 11:56 #8

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2153
  • Remerciements reçus 122
  • Points : 2293
  • Karma: 2
  • Médaille en chocolat

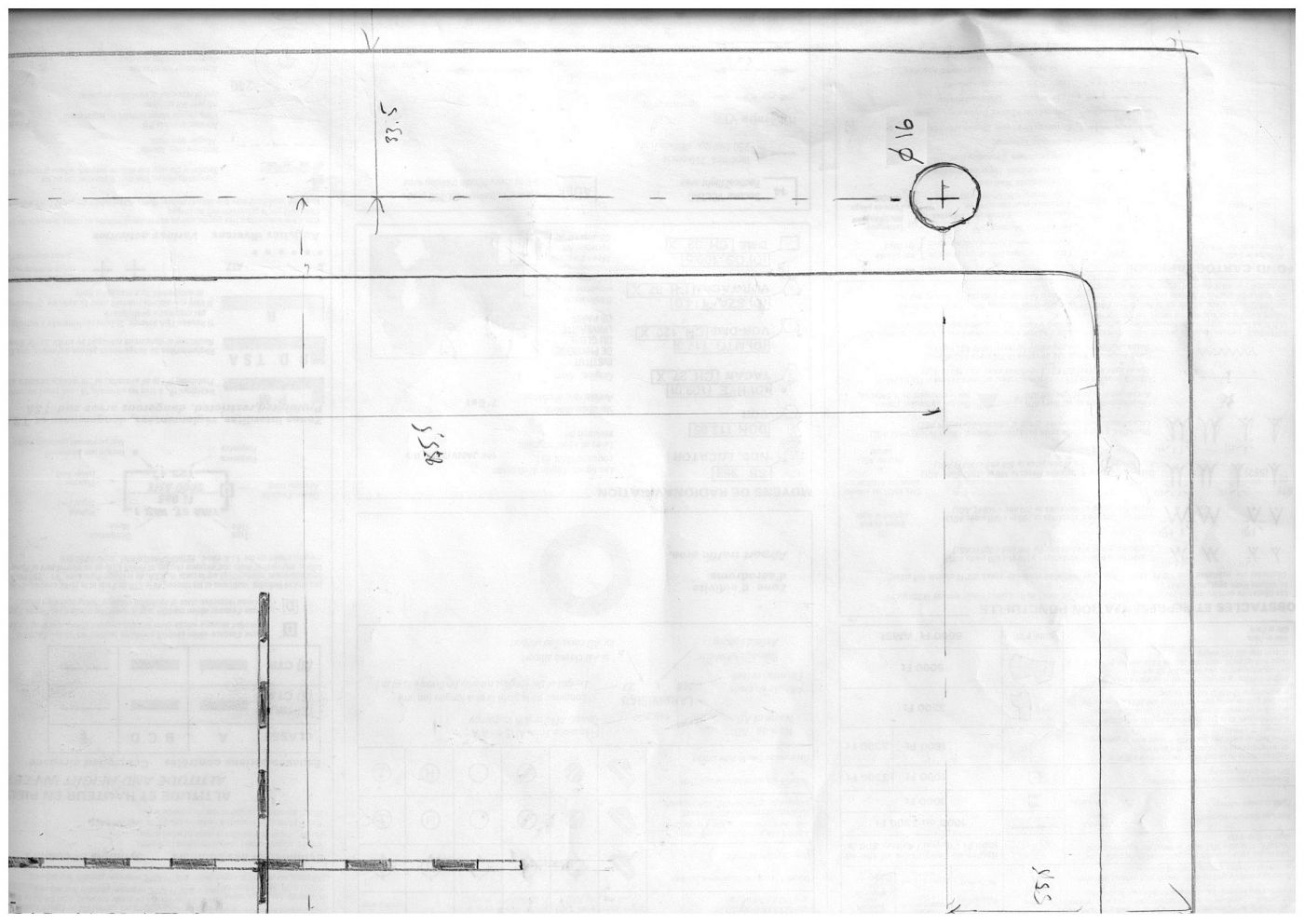

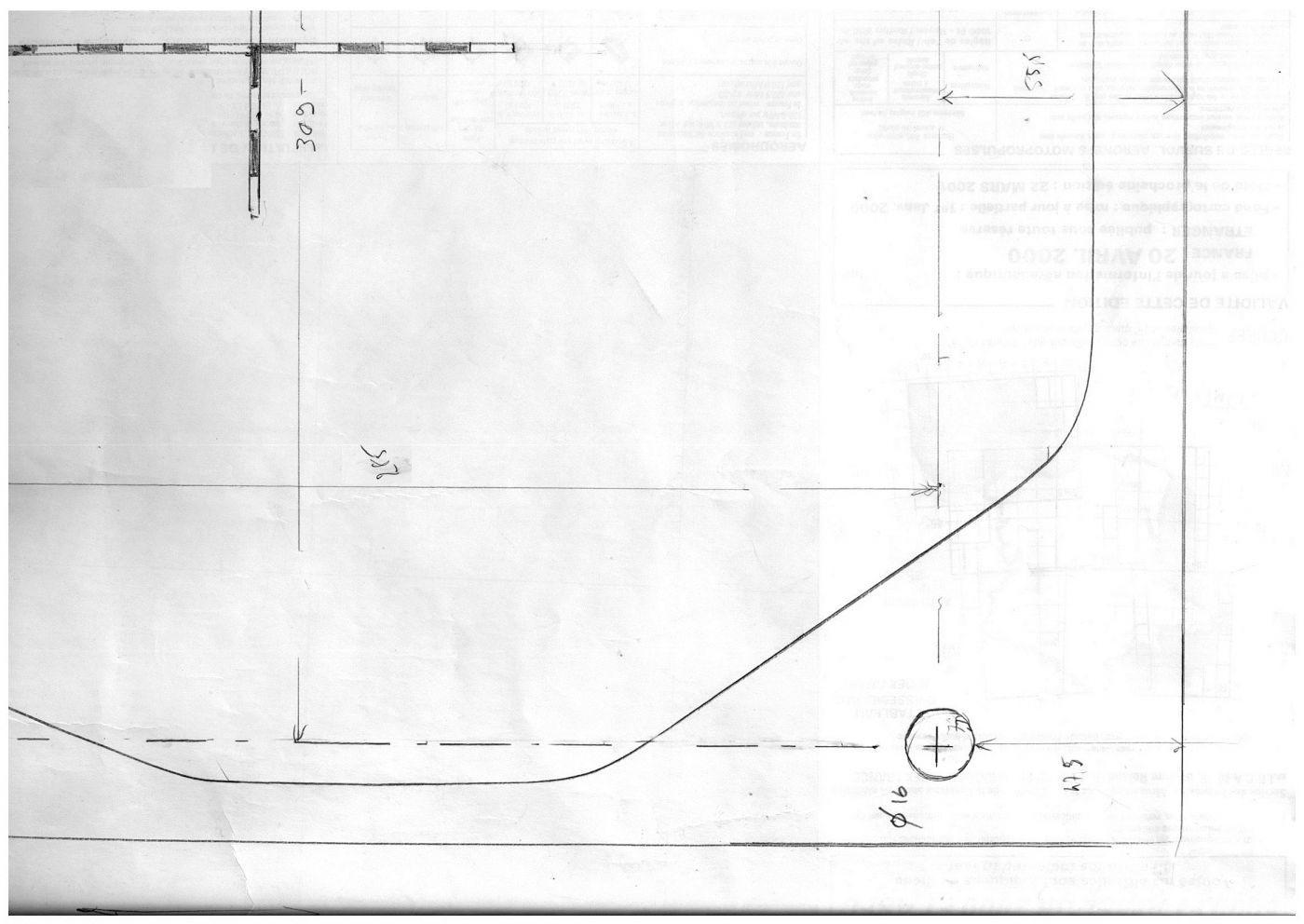

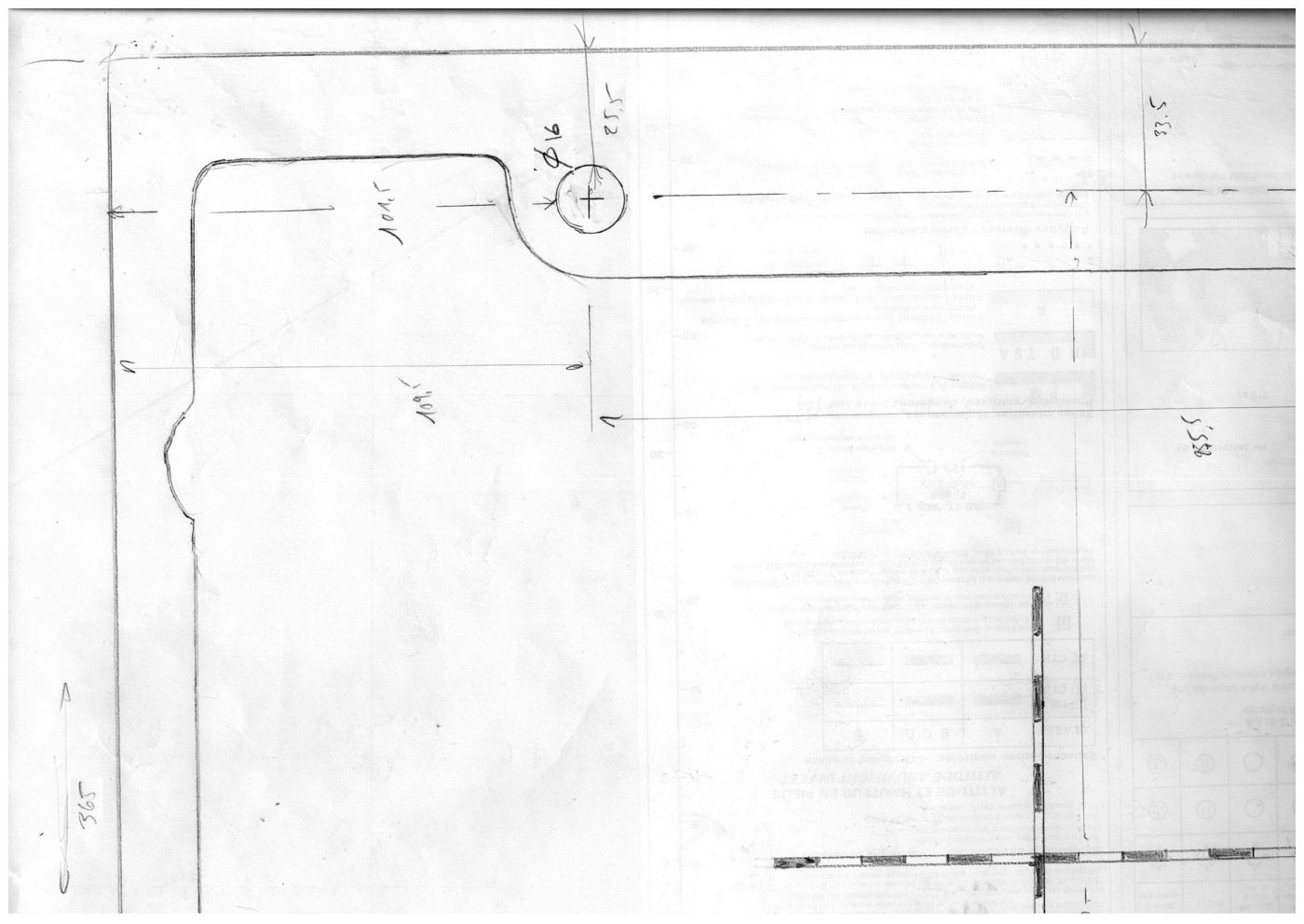

Du coup je l’ai scanné en 4 parties (AVD, AVG, ARG, ARD) qu’il faudra imprimer en A4, puis ré-assembler. C’est scanné à 200 dpi. Lors de l'impression du premier quart, s’assurer que l’échelle est respectée avant d'aller plus loin (les intervalles du repère central d'alignement doivent mesurer 1 cm). L'image finale représente la découpe VUE DE DESSUS.

;)
Pièces jointes :
L'administrateur a désactivé l'accès en écriture pour le public.

Template - Schéma TD224 04 Mar 2023 20:49 #9

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3353
  • Remerciements reçus 59
  • Points : 16344
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Toujours plein de ressources (yess)
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

Template - Schéma TD224 04 Mar 2023 21:25 #10

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6644
  • Remerciements reçus 189
  • Points : 82229
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
A oui !!!!!

Bravo AA :ok:
L'administrateur a désactivé l'accès en écriture pour le public.

Template - Schéma TD224 08 Mar 2023 06:01 #11

  • ThierryT
  • Portrait de ThierryT
  • Hors Ligne
  • Membre actif
  • Messages : 168
  • Remerciements reçus 2
  • Points : 195
  • Karma: 0
Bonjour,
Un très grand merci à Marc (Analog Addict) qui m'a envoyé les scans !
Je les ai assemblés et passés sur calque au format 1:1,puis sur carton léger (donc pliable pour une enveloppe A4).
Je vais m'en servir pour un nouveau socle pour une 224.

Il sera ensuite disponible pour envoi si vous en avez besoin.

J'ai également retranscrit le template de 401 sur carton...
L'administrateur a désactivé l'accès en écriture pour le public.

Template - Schéma TD224 08 Mar 2023 11:00 #12

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2153
  • Remerciements reçus 122
  • Points : 2293
  • Karma: 2
  • Médaille en chocolat
J'ai retrouvé des infos complémentaires (source Thorens) :

1 - Les 4 trous de diamètre 16 pour les mushrooms sont à percer en premier (c'est le plus important et à respecter au mm près !)
Le centre de ces 4 trous forme un trapèze. Les entraxes des 3 côtés orthogonaux du trapèze sont les suivants :
AVG - AVD : 285 mm
AVD - ARD : 309 mm
ARD - ARG : 255 mm (et pas 255,5 comme indiqué sur le template)

2 - Hauteur du socle : l'espace nécessaire en dessous de la face SUPERIEURE de la planche support est de 85 mm.

3 - Les mushrooms côté gauche et droit sont effectivement différents :
AVG et ARG : Réf. CB 1859 (couleur noire)
AVD et ARD : Réf. CB 909 (couleur grise)
Note : cette information est postérieure à l'impression du manuel utilisateur, lequel ne mentionnait qu'une seule référence pour les 4 mushrooms (CB 909).

;)
Dernière édition: 08 Mar 2023 12:43 par Analog Addict.
L'administrateur a désactivé l'accès en écriture pour le public.

Template - Schéma TD224 25 Mar 2023 07:13 #13

  • ThierryT
  • Portrait de ThierryT
  • Hors Ligne
  • Membre actif
  • Messages : 168
  • Remerciements reçus 2
  • Points : 195
  • Karma: 0

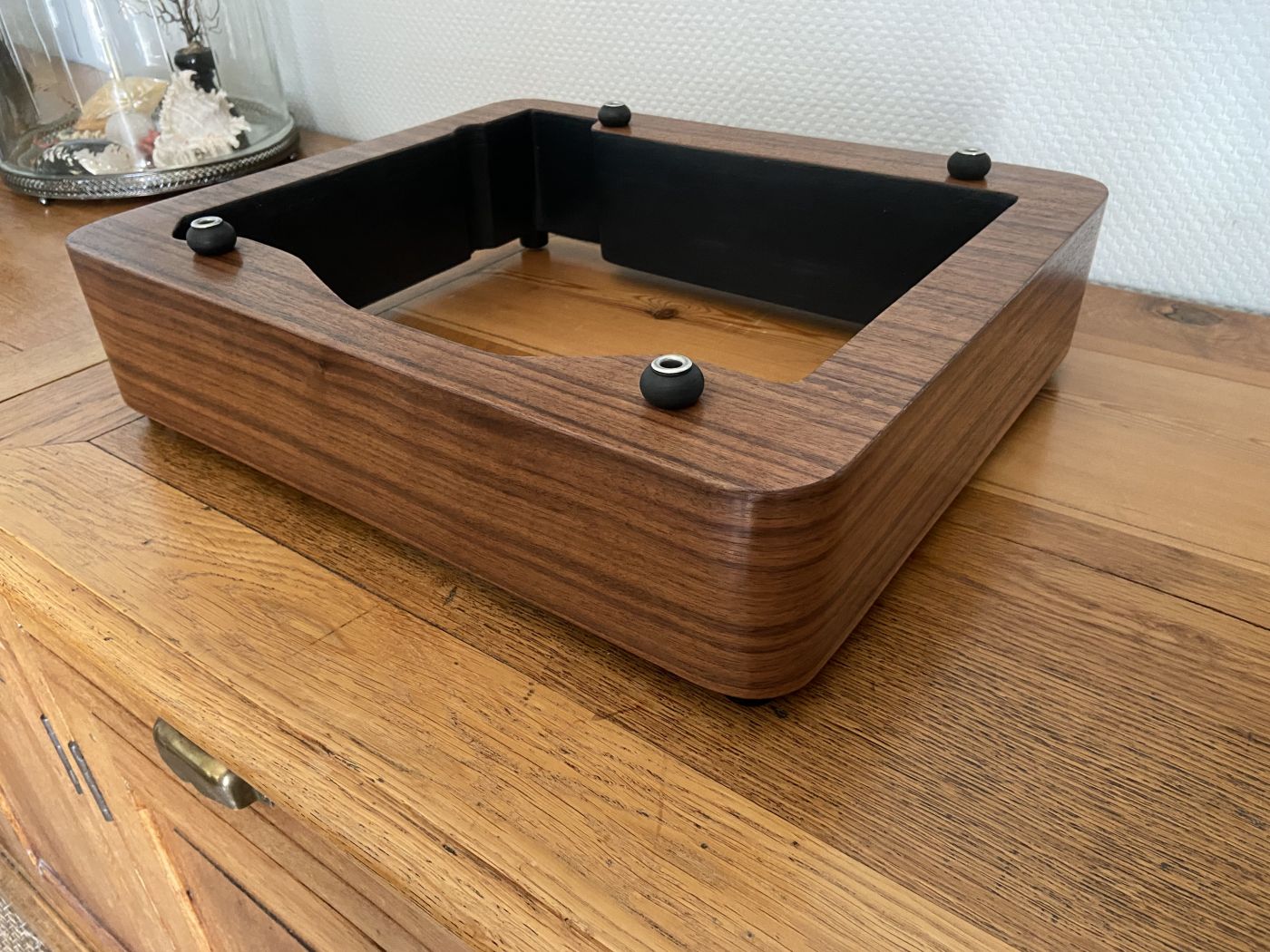

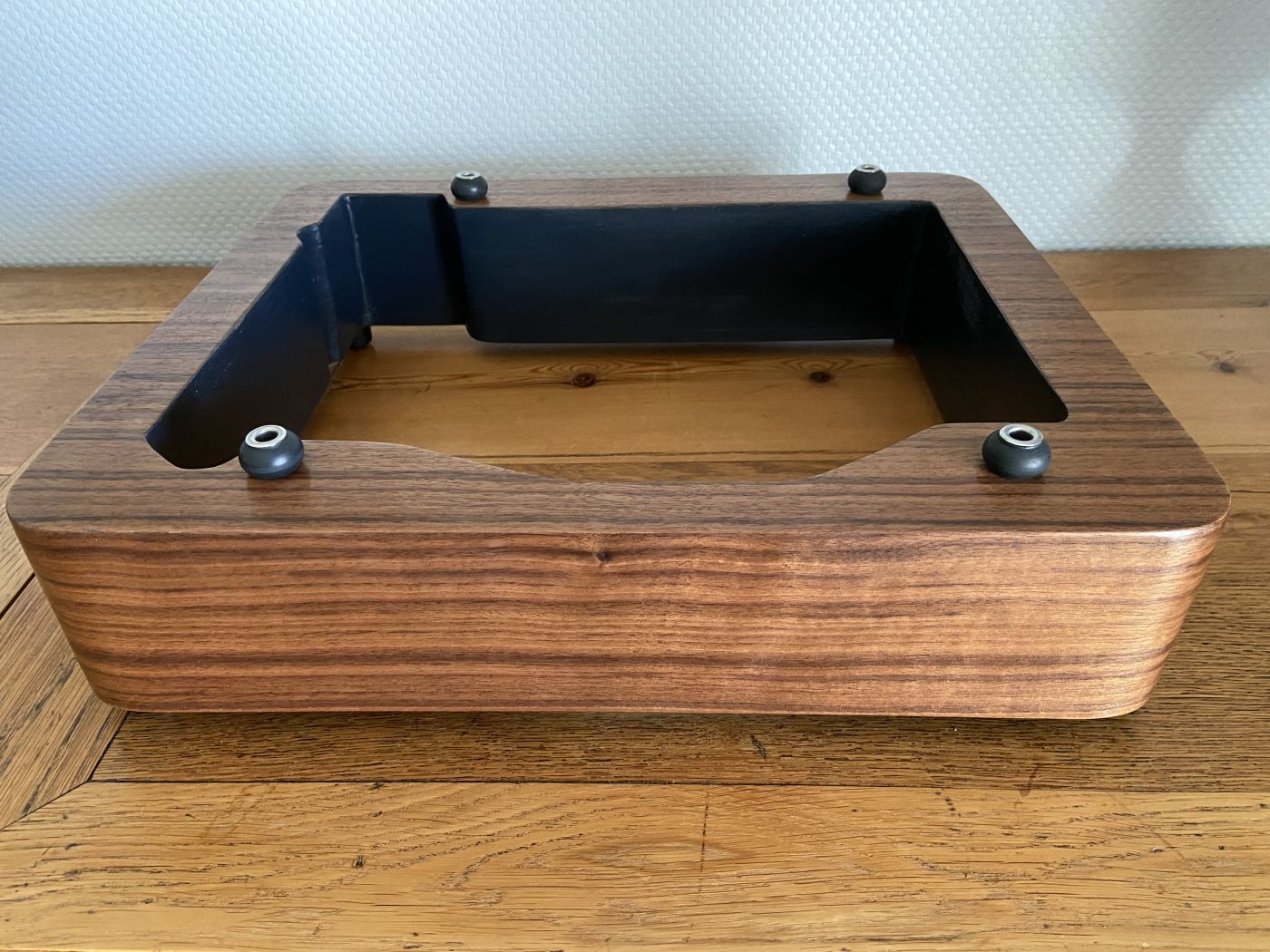

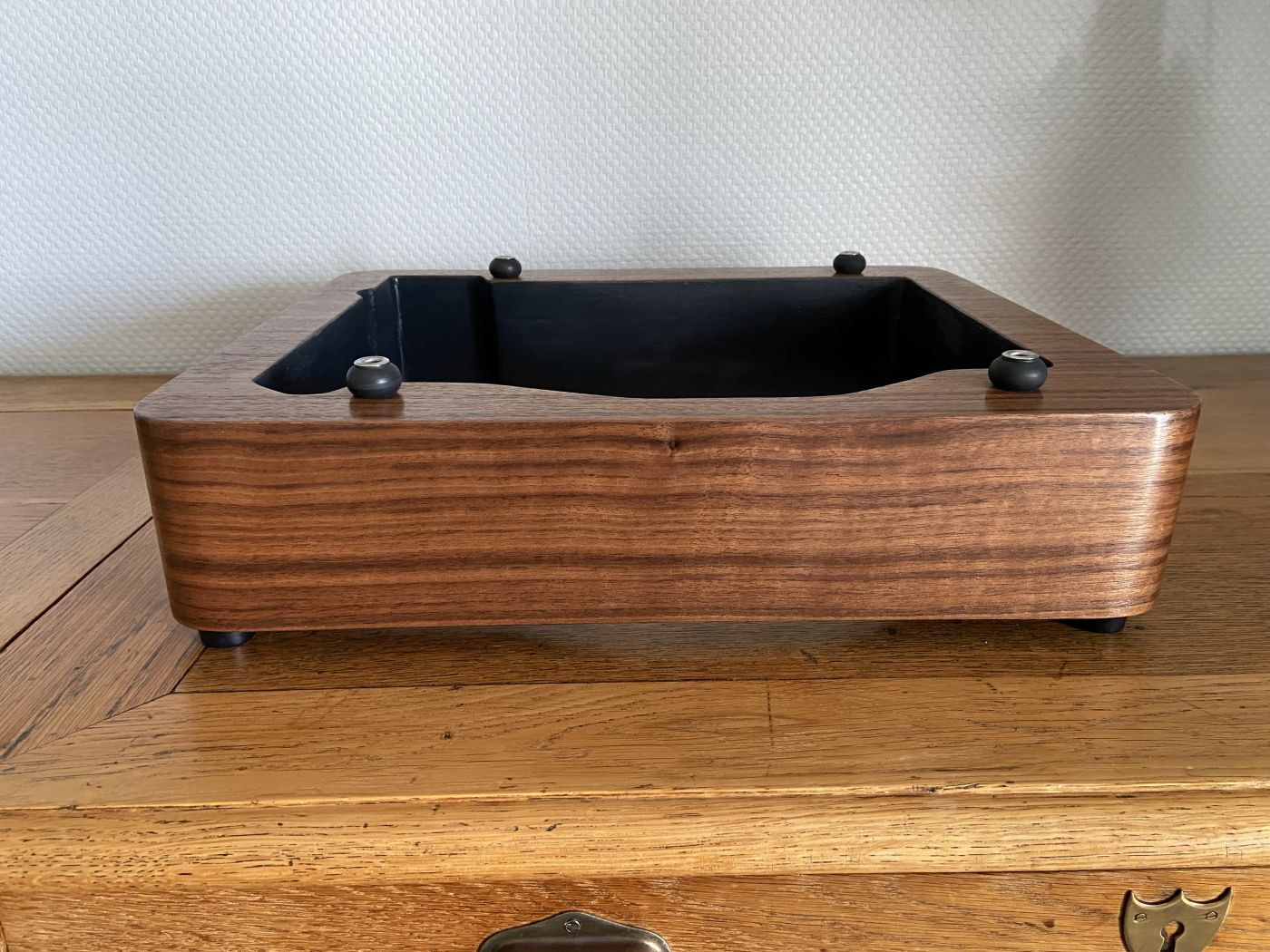

Socle TD 224 (suite).
Collage de CP et placage noyer.









Merci mille fois à Marc (Analog Addict) :ok:
Bon weekend
L'administrateur a désactivé l'accès en écriture pour le public.

Template - Schéma TD224 25 Mar 2023 11:38 #14

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6644
  • Remerciements reçus 189
  • Points : 82229
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Beau boulot, c'est super propre, bravo (yess)




Si quelqu'un voit passer une TD224 en vente, je me laisserai bien tenter, dites moi ;)
Dernière édition: 25 Mar 2023 11:40 par Le bleu.
L'administrateur a désactivé l'accès en écriture pour le public.

Template - Schéma TD224 25 Mar 2023 13:15 #15

  • conrad29
  • Portrait de conrad29
  • Hors Ligne
  • Passionné
  • Messages : 354
  • Remerciements reçus 11
  • Points : 412
  • Karma: 0
Souvent, la foule trahit le peuple. Victor H.
Dernière édition: 25 Mar 2023 13:17 par conrad29.
L'administrateur a désactivé l'accès en écriture pour le public.

Template - Schéma TD224 25 Mar 2023 13:54 #16

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6644
  • Remerciements reçus 189
  • Points : 82229
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Salut Fred ;)



:mrgreen: :mrgreen: à oui en effet je n'avais pas regardé la bay!!!! ça pique les 135 à chargeurs!! seront-elle vendues un jours /?/



Moi aussi j'ai une 124 que je peux céder 3000e s'il y a des volontaires :-)))
L'administrateur a désactivé l'accès en écriture pour le public.

Template - Schéma TD224 25 Mar 2023 21:02 #17

  • ThierryT
  • Portrait de ThierryT
  • Hors Ligne
  • Membre actif
  • Messages : 168
  • Remerciements reçus 2
  • Points : 195
  • Karma: 0
Et encore, je vous laisse imaginer le prix avec un socle de qualité :mrgreen:
L'administrateur a désactivé l'accès en écriture pour le public.

Template - Schéma TD224 26 Mar 2023 13:01 #18

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2153
  • Remerciements reçus 122
  • Points : 2293
  • Karma: 2
  • Médaille en chocolat
ThierryT écrit:

Félicitations le résultat est juste bluffant ! °o) °o) °o)
Le laquage noir de l'intérieur (que personne d'autre que le proprio ne verra...) témoigne du souci du détail d'un perfectionniste ! (_-_)
Tu vas devoir dire au proprio qu'on est tous impatients que tu postes des photos de ce magnifique socle avec sa 224 posée dessus ! :mrgreen:

Je me posais quand même une question technique... ?-| Comment as tu déterminé le rayon de courbure des 4 coins : tu as repris le même que pour ton socle de 135 ?
Car sauf erreur d'appréciation visuelle, il me semble que tu as choisi de faire déborder le socle de quelques centimètres par rapport au châssis de la 224 (alors que ton socle de 135 est parfaitement aligné dans le prolongement vertical de la platine)... Choix esthétique ?

En tous cas très beau travail ! (yess)
