SUJET : Help TD 124 MKII plateau voilé

Help TD 124 MKII plateau voilé 19 Avr 2023 11:29 #19

  • Imax
  • Portrait de Imax
  • Hors Ligne
  • Petit nouveau
  • Messages : 14
  • Points : 18
  • Karma: 0
Merci pour les conseils, j'ai contacté aussi Schopper. Je vais voir pour AudioSilente.
L'administrateur a désactivé l'accès en écriture pour le public.

Help TD 124 MKII plateau voilé 19 Avr 2023 11:30 #20

  • Imax
  • Portrait de Imax
  • Hors Ligne
  • Petit nouveau
  • Messages : 14
  • Points : 18
  • Karma: 0
Analog Addict écrit:

Pour en revenir à l'axe, il n'y a pas que Swissonor : consulte aussi Hanze, Audiosilente, Schopper... Et je reste persuadé qu'un spécialiste peut le remettre en ligne (ce que suggère d'ailleur Swissonor...).

Merci pour les conseil et les contacts je vais contacter Hanze, Audiosilente etc.
L'administrateur a désactivé l'accès en écriture pour le public.

Help TD 124 MKII plateau voilé 19 Avr 2023 11:34 #21

  • Imax
  • Portrait de Imax
  • Hors Ligne
  • Petit nouveau
  • Messages : 14
  • Points : 18
  • Karma: 0
Analog Addict écrit:
Le bleu écrit:
Pour l'usinage, je parlais de la partie d'appuis contre le plateau. L'axe est sans doute intact, puisqu'il tourne bien et sans bruit, et en plus il est très épais.
Je pense que c'est le haut du T qui a pu "prendre" du voile, et 1mm de voile sur le plateau ce n'est sans doute que qqs dixième sous le T.... Tu vois mon idée ?
Oui, je vois parfaitement ton idée : tu suggères de faire une passe au tour sur le dessus de l'épaulement pour le rendre parfaitement perpendiculaire à l'axe.
Le seul petit souci si on fait ça, c'est que les 3 filetages vont eux, rester légèrement inclinés et que les têtes de vis ne vont pas porter correctement sur le plateau...
Tu vas me dire que c'est un défaut mineur par rapport à la situation actuelle et tu as raison ! k;)

Mais tout ça, c'est sous réserve que l'axe lui même soit intact de bout en bout, Or j'ai bien peur que si l'épaulement est voilé, le "spindle" ait suivi le mouvement ! :oops:

C'est pourquoi j'ai suggéré à notre nouvel ami de faire le test avec le mandrin de perceuse : on verra vite si l'axe et le spindle sont alignés.



Le bleu écrit:
Faut avant tout tester en faisant des 1/3 de tour, pour savoir si c'est l'axe ou le plateau qui est en cause.
L'axe est en cause c'est sûr ! Le plateau c'est peu probable mais faut quand même vérifier. Contrairement aux axes, les plateaux de 124 se trouvent relativement facilement (vu que pas mal ont été remplacés par des amagnétiques et les originaux se retrouvent sur le marché de l'occase...).

Merci pour ces éléments. Effectivement le haut du T doit être en cause. Je n'ai pas de perceuse à disposition mais je vais voir .
L'administrateur a désactivé l'accès en écriture pour le public.

Help TD 124 MKII plateau voilé 19 Avr 2023 11:44 #22

  • laurent 67
  • Portrait de laurent 67
  • Hors Ligne
  • Membre actif
  • Messages : 99
  • Remerciements reçus 9
  • Points : 111
  • Karma: 0
La platine est tombée au cours du transport, on voit d'ailleurs la griffe laissée par le plateau.
Il faut localiser précisément ou se situe la déformation, c'est peut être l'axe, et c'est peut être aussi le chassis de la platine qui lui est en alu...
donc démonter l'axe/ palier (3 vis en dessous) et contrôler s'il est voilé, si ce n'est pas lui qui est tordu alors c'est le chassis qui a bougé.
L'administrateur a désactivé l'accès en écriture pour le public.

Help TD 124 MKII plateau voilé 19 Avr 2023 12:14 #23

  • Imax
  • Portrait de Imax
  • Hors Ligne
  • Petit nouveau
  • Messages : 14
  • Points : 18
  • Karma: 0
Juste un point mais il me semble que la TD135 partage les mêmes éléments (plateau) que la 124 ? Peut être plus facile à trouver pour des pièces.
merci
L'administrateur a désactivé l'accès en écriture pour le public.

Help TD 124 MKII plateau voilé 19 Avr 2023 12:56 #24

  • laurent 67
  • Portrait de laurent 67
  • Hors Ligne
  • Membre actif
  • Messages : 99
  • Remerciements reçus 9
  • Points : 111
  • Karma: 0
Imax écrit:
Juste un point mais il me semble que la TD135 partage les mêmes éléments (plateau) que la 124 ? Peut être plus facile à trouver pour des pièces.
merci

Non le plateau est complètement diférend sur la 135, l'axe est plus fin et le palier est non démontable.
L'administrateur a désactivé l'accès en écriture pour le public.

Help TD 124 MKII plateau voilé 19 Avr 2023 12:59 #25

  • pipouy
  • Portrait de pipouy
  • Hors Ligne
  • Membre actif
  • Messages : 96
  • Remerciements reçus 1
  • Points : 125
  • Karma: 0
Il ne doit pas y avoir un voile considérable sur l'axe. Du coup cherche une boite qui travaille les métaux, ils pourront peut-être rattraper le coup.
Je serais toujours dans l'aéronautique je t'aurais proposer l'opération.
L'administrateur a désactivé l'accès en écriture pour le public.

Help TD 124 MKII plateau voilé 19 Avr 2023 13:02 #26

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2079
  • Remerciements reçus 122
  • Points : 2210
  • Karma: 2
  • Médaille en chocolat
laurent 67 écrit:
La platine est tombée au cours du transport, on voit d'ailleurs la griffe laissée par le plateau.
Il faut localiser précisément ou se situe la déformation, c'est peut être l'axe, et c'est peut être aussi le chassis de la platine qui lui est en alu...
donc démonter l'axe/ palier (3 vis en dessous) et contrôler s'il est voilé, si ce n'est pas lui qui est tordu alors c'est le chassis qui a bougé.
Le châssis n'a pas pu bouger : sur la 124 il est très épais et nervuré, réalisé par moulage injection. Au pire il se fissure ! ;:)
Et ce, contrairement aux autres châssis Thorens qui eux se tordent !
D'ailleurs j'ai personnellement fait la triste expérience d'un châssis tordu pour les mêmes raisons xx) sur une Telefunken Studio 220 (même châssis que la Thorens TD184)...
L'administrateur a désactivé l'accès en écriture pour le public.

Help TD 124 MKII plateau voilé 19 Avr 2023 13:04 #27

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2079
  • Remerciements reçus 122
  • Points : 2210
  • Karma: 2
  • Médaille en chocolat
Imax écrit:
Juste un point mais il me semble que la TD135 partage les mêmes éléments (plateau) que la 124 ? Peut être plus facile à trouver pour des pièces.

Malheureusement non : L'axe fait 14 mm de diamètre sur la 124 et 10 mm sur tous les autres modèles ! le plateau est spécifique aussi... :oops:
L'administrateur a désactivé l'accès en écriture pour le public.

Help TD 124 MKII plateau voilé 19 Avr 2023 14:40 #28

  • laurent 67
  • Portrait de laurent 67
  • Hors Ligne
  • Membre actif
  • Messages : 99
  • Remerciements reçus 9
  • Points : 111
  • Karma: 0

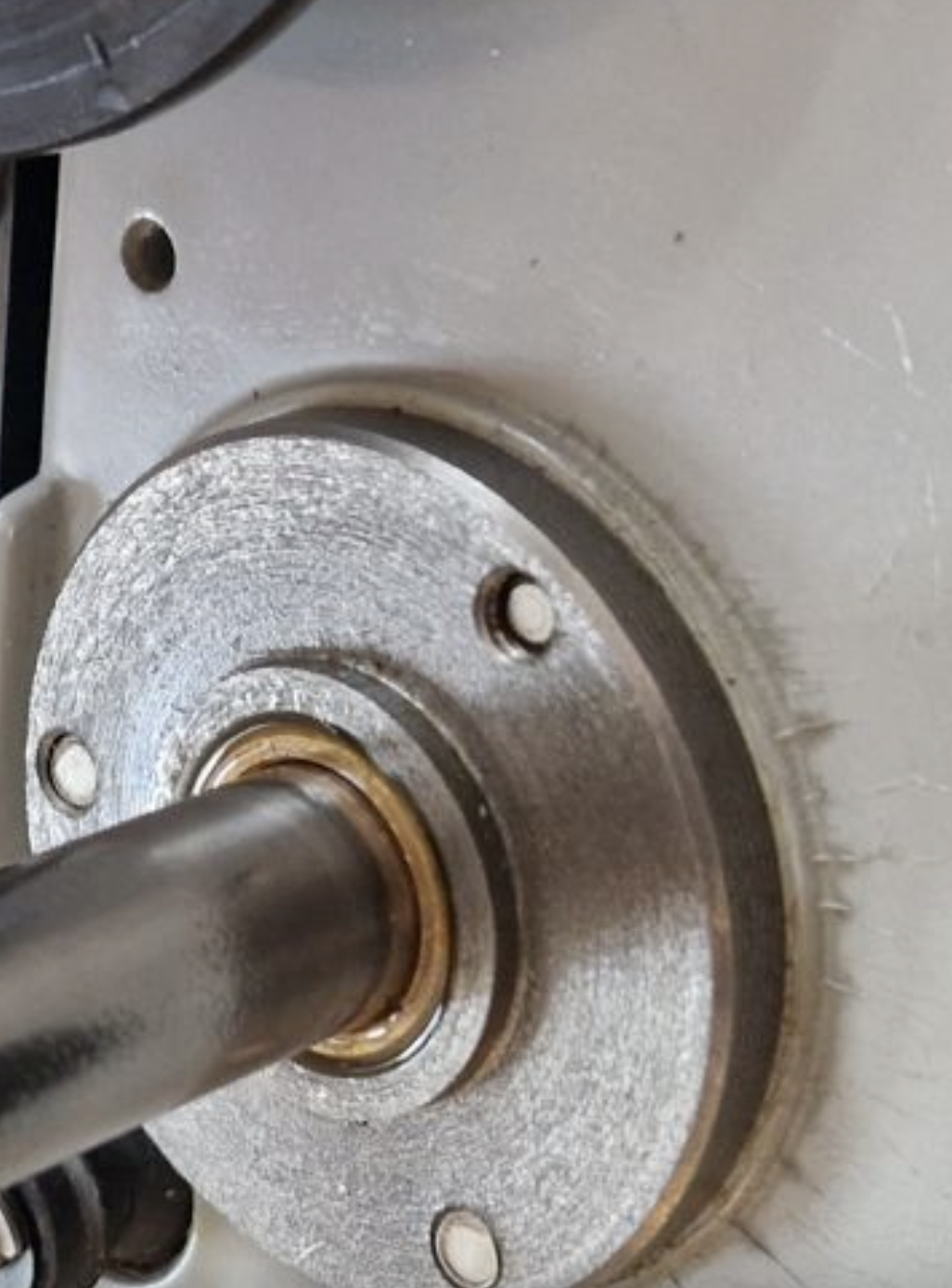

C'est peut etre que les vis qui sont HS suite au choc sur la photos on voit qu'elles ne sont pas toutes à fleur...si ça se trouve c'est juste le filetage des vis qui a lâché.
L'administrateur a désactivé l'accès en écriture pour le public.

Help TD 124 MKII plateau voilé 13 Mai 2023 23:07 #29

  • 807se
  • Portrait de 807se
  • Hors Ligne
  • Petit nouveau
  • Messages : 12
  • Points : 14
  • Karma: 0
laurent 67 écrit:
C'est peut etre que les vis qui sont HS suite au choc sur la photos on voit qu'elles ne sont pas toutes à fleur...si ça se trouve c'est juste le filetage des vis qui a lâché.

Je ne pense pas que la vis soit HS, tout simplement dévissée, on le voit sur les photos du dessous ,peut-être la cause du voilage .
L'inertie du plateau peut déplacer le fût tu sers la vis et tu fais un test.
Le galet je ne pense pas qu'il soit voilé, plutôt l'axe plié.
Si c'est l'axe du dessus qui est plié tu peux demander à un tourneur d'enlever 5 ou 6 mm et faire une entretoise au diamètre du plateau.

Franz
