Veuillez indiquer le modèle de votre platine Dual à galet dans le titre de votre sujet.

SUJET : [1002] Dual 1002 D

[1002] Dual 1002 D 22 Nov 2019 14:58 #1

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Reçue la 1002 D il y a une heure.

Il y a du bon et du moins bon ... ?-|

- le bon, c'est que la caisse est vraiment pas mal ... *ttg> ... et qu'elle est complète.
Je ne suis pas fan des valises, mais celle ci je vais la garder (pas pour une platine).

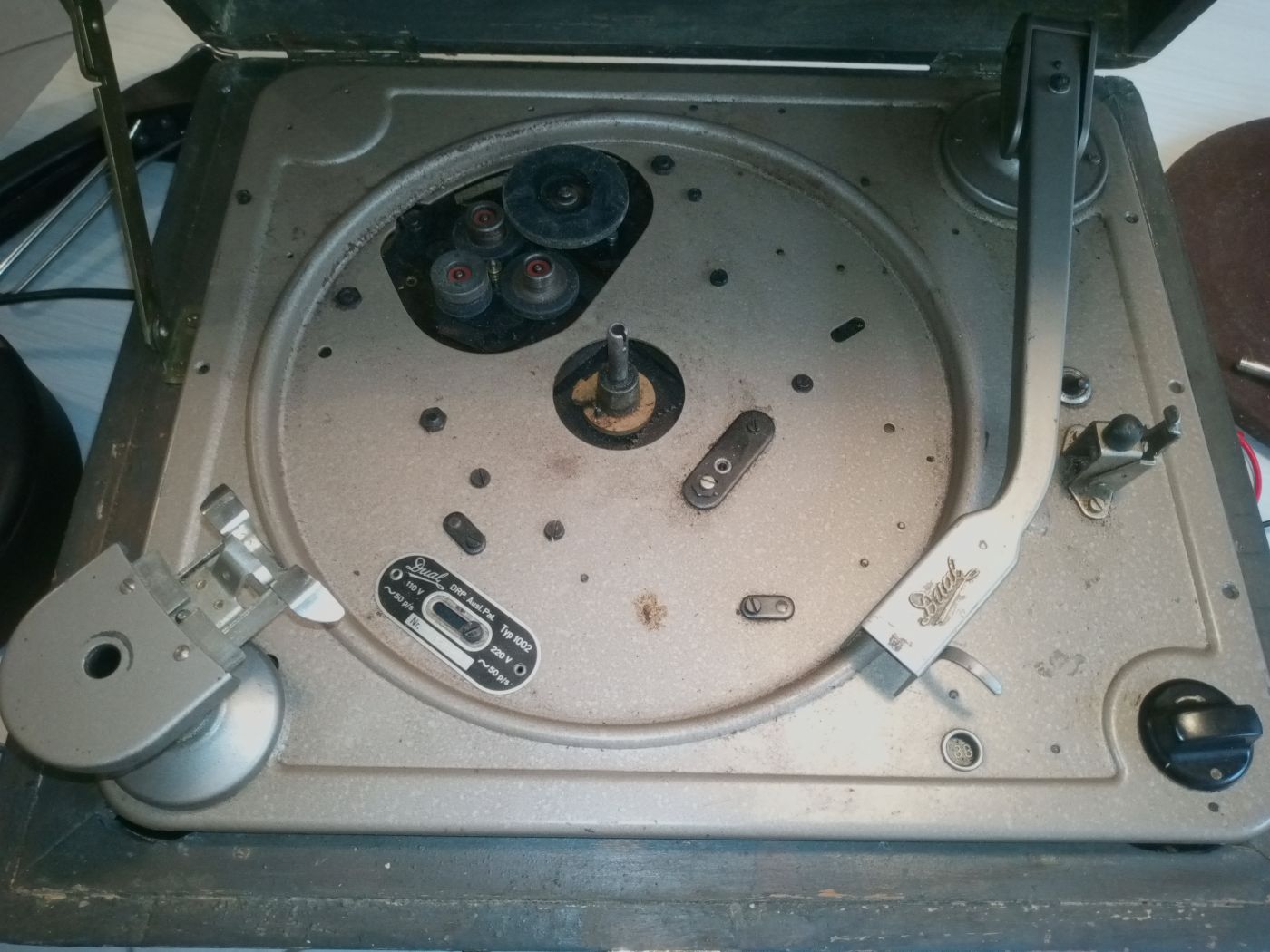

- Sinon ... la platine fait bien son age.
C'est un joli modèle, un grand châssis.
C'est lourd et bien construit.
Le bras est fantastique.

- Mais (pour l'instant) elle ne démarre pas.
Bien probable, comme le remarquait Marc, que le moteur réglé sur 110V n'ait pas résisté au 220V.

# Je n'ai pas le temps de jouer avec la Dual en ce moment.
J'ai juste démonté le châssis afin de tester le moteur.



Le sélecteur de tension était désserré, c'est une vis que l'on sert/dessert et que l'on place sur la tension souhaitée.
Une came, que la vis traverse, agit sur une sorte d'interrupteur qui déplace les contacts.






Sélecteur tension sur 220V
Cable élec dans la prise.
Je mesure bien le 220V entre les fil de la prise.

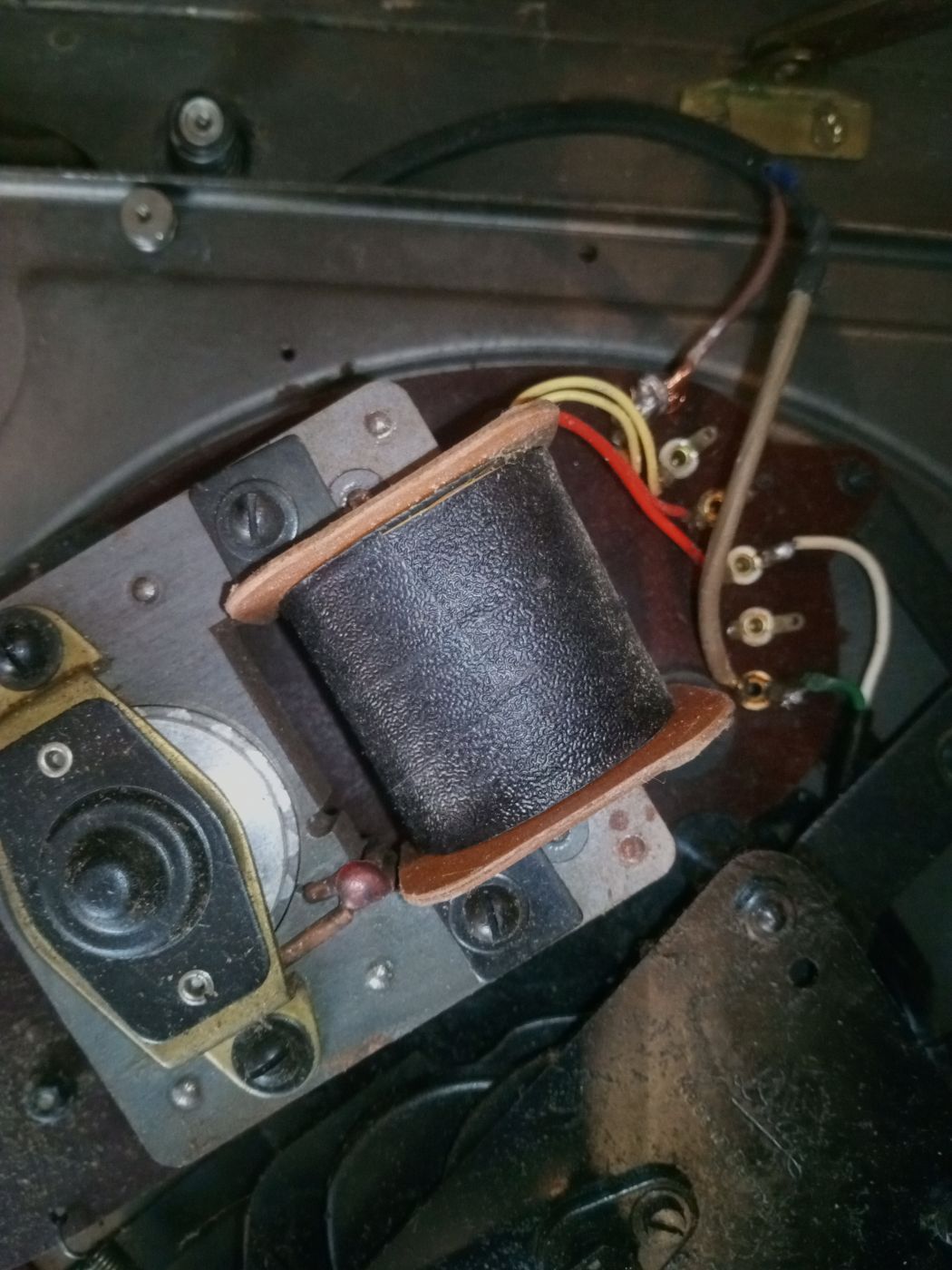

Fils de test sur rouge et jaune du moteur = rien.

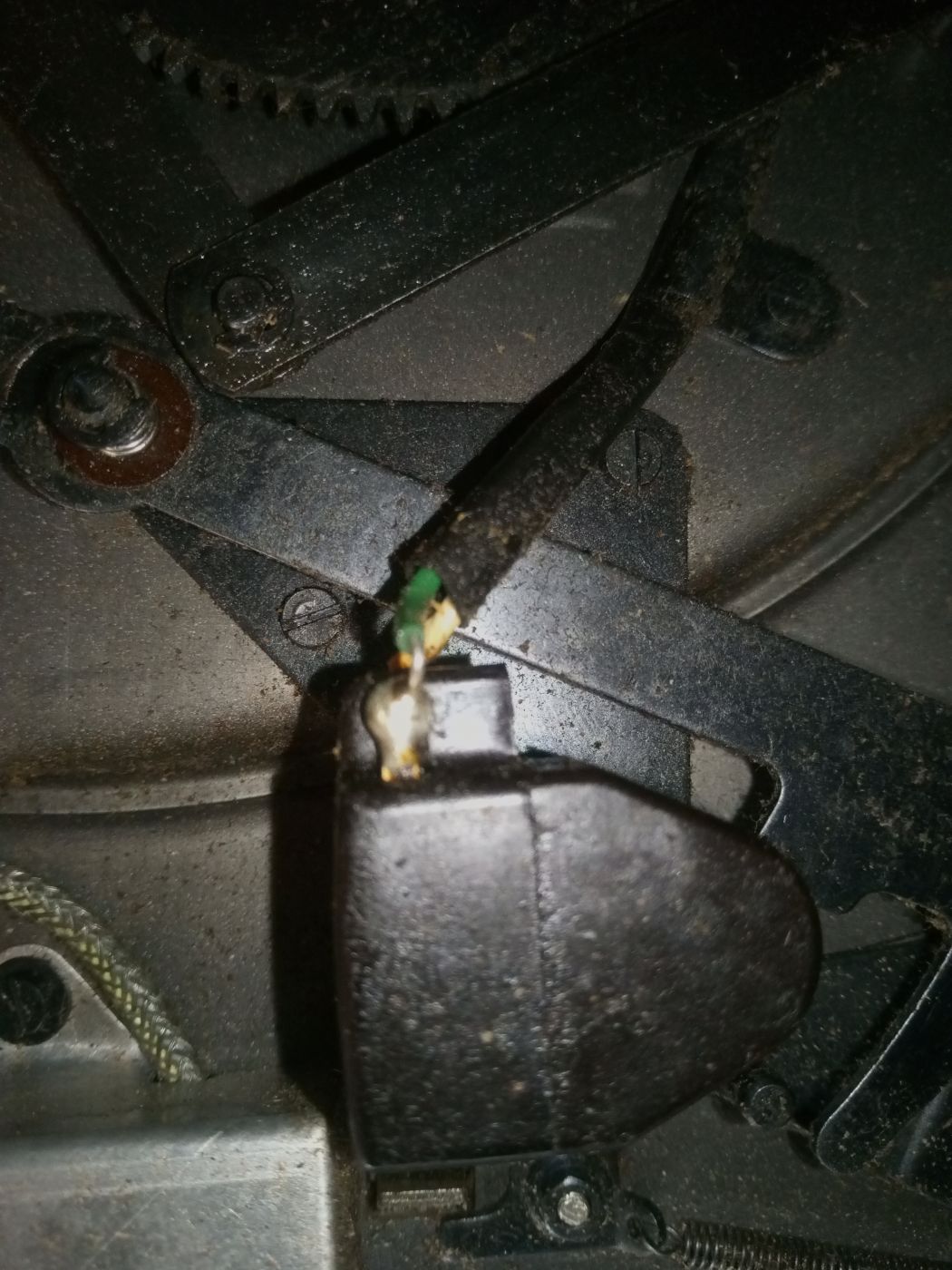

Il y a une sorte "d'actuator", même s'il ne fait pas interrupteur, vers lequel un des deux fils d'alimentation va et revient sur la palette électrique.
Je l'appelerai le "machin noir".

Il y a ce genre de chose sur les Garrard et les Collaro.
Mais ce machin noir ne fait pas interrupteur ... :?

Fils de test sur jaune moteur et le fil vert à l'entrée du machin noir = 220V

Fils de test sur jaune moteur et le fil en sortie du machin noir (par en dessous) = rien.

Du coup, dans l'immédiat, je la remballe.
Et je me prépare à l'éventualité de trouver un moteur !


S'il y a quelque chose qui actionne le départ (à part le sélecteur rotatif que j'avais placé sur 33T), je ne sais pas ce que c'est (sur le dessous du châssis).

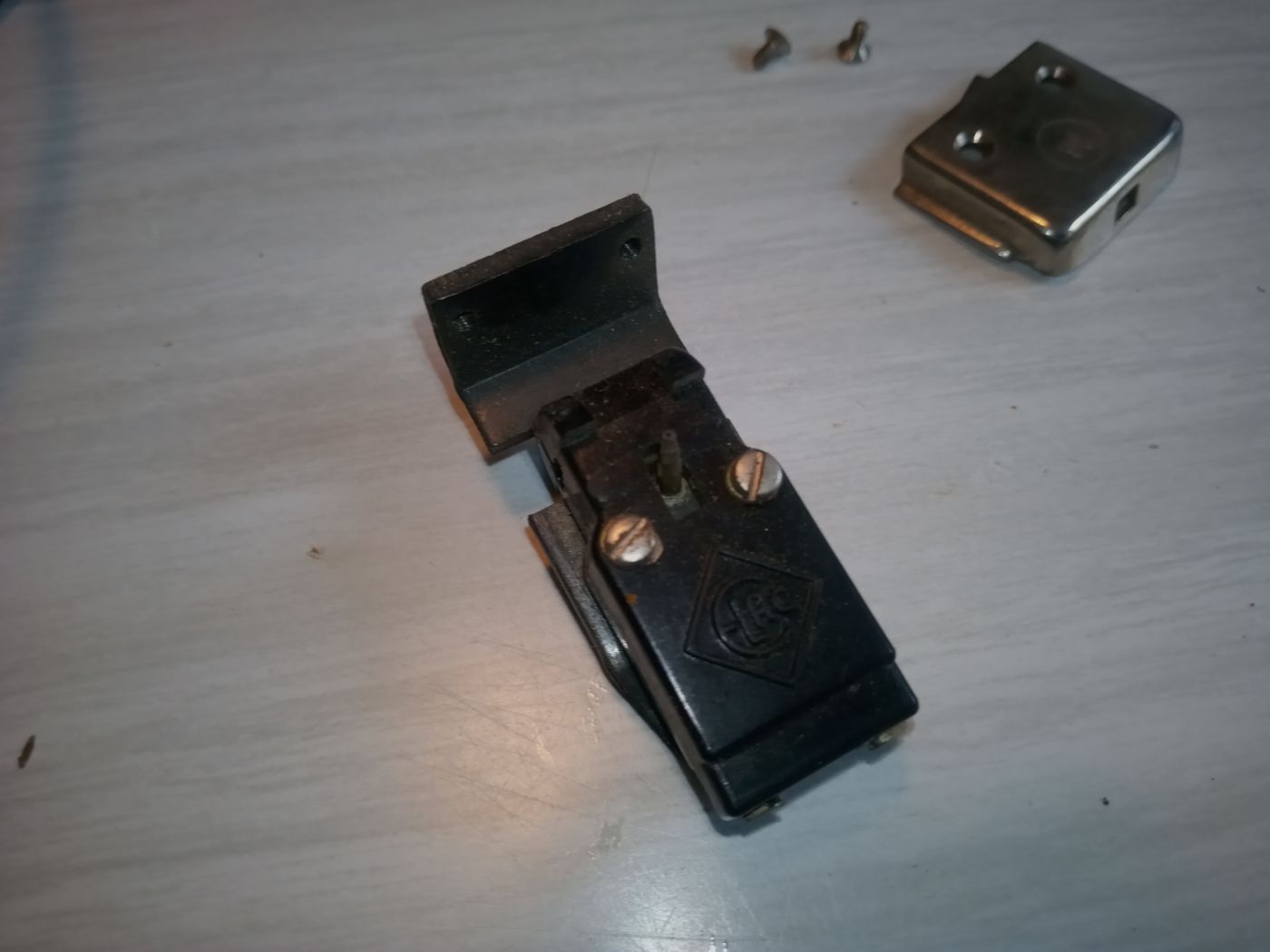

- La cellule, c'est une Elac 78t ...



- Les galets ont l'air pas mal, encore bien souple !
Dernière édition: 23 Nov 2019 09:46 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

[1002] Dual 1002 D 22 Nov 2019 15:45 #2

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2153
  • Remerciements reçus 122
  • Points : 2293
  • Karma: 2
  • Médaille en chocolat
Avant de la remballer, vérifie déjà si le bobinage moteur est grillé (peut être qu'il est bon et que le souci vient d'ailleurs !) : multimètre en position "Ohm" entre les fils jaune et rouge. Qu'est-ce que tu lis ?

EDIT : Oupss j'avais pas tout lu ! :oops: Je pense que ton moteur est bon ;)
C'est le "machin noir" comme tu dis qui pose souci.
La vérification à l'ohmètre du moteur permettra de confirmer qu'il est bon (résistance non infinie).
Dernière édition: 22 Nov 2019 15:50 par Analog Addict.
L'administrateur a désactivé l'accès en écriture pour le public.

[1002] Dual 1002 D 22 Nov 2019 16:43 #3

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
ok.
Merci.
Je vérifie ça demain.

C'est quoi ce machin noir ?
L'administrateur a désactivé l'accès en écriture pour le public.

[1002] Dual 1002 D 22 Nov 2019 23:20 #4

  • Musico
  • Portrait de Musico
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 1039
  • Remerciements reçus 39
  • Points : 1085
  • Karma: 2
  • Médaille en chocolat
cynos écrit:
C'est quoi ce machin noir ?

D'après les vues du de dessous de ramutch, c'est lié au bras et au moteur, cela ne serait pas un arrêt moteur ?
Et si le contact ne passe pas, c'est peut-être les contacts qui sont charbonnés.

Ouvre le pour voir ce qu'il y a dedans.
L'administrateur a désactivé l'accès en écriture pour le public.

[1002] Dual 1002 D 23 Nov 2019 07:45 #5

  • Samy
  • Portrait de Samy
  • Hors Ligne
  • Petit nouveau
  • Messages : 24
  • Remerciements reçus 1
  • Points : 26
  • Karma: 0
Salut
Au cas où, il faut que tu fasses glisser le sélecteur de vitesse vers toi pour qu'elle démarre.
L'administrateur a désactivé l'accès en écriture pour le public.
Cet utilisateur a été remercié pour son message par: User578

[1002] Dual 1002 D 23 Nov 2019 09:28 #6

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Samy écrit:
Salut
Au cas où, il faut que tu fasses glisser le sélecteur de vitesse vers toi pour qu'elle démarre.

:idea:
merci, c'est cette donnée que j'avais complètement zappé ... pourtant, maintenant que tu le dis, je me souviens l'avoir vu sur les vidéos de Ramutch ... ;:)
L'administrateur a désactivé l'accès en écriture pour le public.

[1002] Dual 1002 D 23 Nov 2019 10:06 #7

  • Samy
  • Portrait de Samy
  • Hors Ligne
  • Petit nouveau
  • Messages : 24
  • Remerciements reçus 1
  • Points : 26
  • Karma: 0
De rien, sous le coup de l'émotion. ;) les trucs les plus simples nous échappent.
Dernière édition: 23 Nov 2019 10:09 par Samy.
L'administrateur a désactivé l'accès en écriture pour le public.

[1002] Dual 1002 D 23 Nov 2019 11:35 #8

  • Ramutch
  • Portrait de Ramutch
  • Hors Ligne
  • Fou des platines
  • Messages : 709
  • Remerciements reçus 5
  • Points : 764
  • Karma: 6
Ahhhhhhhhhhh elle est enfin arrivée !!!! :banana:
Super !
Les galets sont souples donc tu devrais avoir moins de bruits mécaniques que moi ?-|

Elle tourne ??
L'administrateur a désactivé l'accès en écriture pour le public.
