SUJET : CambridgeAudio 640P en panne...

CambridgeAudio 640P en panne... 19 Jui 2017 14:28 #1

  • louise
  • Portrait de louise
  • Hors Ligne
  • Membre actif
  • Messages : 39
  • Points : 47
  • Karma: 0
Hello,
mon pré Cambridge Audio 640P (MM et MC) ne répond plus ...
Je l'ai sorti hier d'un carton pour tester une MC en dehors de l'entrée phono de mon ampli intégré.

Donc Cellule MC (DL103), transfo MC, entrée MM du Cambridge et entrée auxiliaire de l'ampli.
et là rien, mais rien du tout sauf la petite LED bleue bien jolie.

Deuxième essai Cellule MC (DL103), entrée MC du Cambridge cette fois ci et entrée auxiliaire de l'ampli. Nada.

Pas grave, on change Cellule MC (DL103), transfo MC, entrée phono de l'intégré, impeccable.

Bon, nouvelle tentative, autre cellule, une MM Shure, entrée MM du Cambridge et entrée auxiliaire de l'ampli.Rien.

Tournevis, 6 vis plus tard, le Cambridge est ouvert et là rien de manifeste, pas non plus de fusible.

Donc il est bien alimenté (LED allumée), mais rien en sortie ni en MC ni en MM.

Quelqu'un à une idée ?
Merci.
Louise
L'administrateur a désactivé l'accès en écriture pour le public.

CambridgeAudio 640P en panne... 19 Jui 2017 22:00 #2

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6505
  • Remerciements reçus 183
  • Points : 77882
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Bonjour,

Sur l'entré phono de ton ampli principale, je suppose que tu as testé? si MM quite a monter le son, pour être sur que la platine fonctionne bien?

Je suppose que oui :
- Je commencerai par faire des actions répétées sur les interrupteurs et de voir si le son reviens de temps en temps. Les interrupteurs non manipulés ont tendance à mal vieillir...
- Puis vérifier toutes les soudures à la loupe, enfin j'y crois pas trop à un soucis de soudure, c'est pas très vieux....
- Après je dirai à l'oscillo...?

LB
L'administrateur a désactivé l'accès en écriture pour le public.

CambridgeAudio 640P en panne... 20 Jui 2017 12:24 #3

  • Diamaguene
  • Portrait de Diamaguene
  • Hors Ligne
  • Passionné
  • "Me, We" Muhammad Ali
  • Messages : 492
  • Remerciements reçus 13
  • Points : 526
  • Karma: 0
Entends tu un petit "clic" de relais après la mise sous tension ?

Sur les photos dispos sur le net, on peux voir de la colle déposé au niveau des condos / diodes de redressement de la partie alim.
Vu son apparence, il ne serait pas étonnant qu'elle soit devenue corrosive. Donc il faudrait vérifier les composants dans cette zone...

Dans un second temps, vérifier que les AOP sont bien alimenté (vu la panne sur les deux préamp, je privilégierai cette piste).
Dernière édition: 20 Jui 2017 12:24 par Diamaguene.
L'administrateur a désactivé l'accès en écriture pour le public.

CambridgeAudio 640P en panne... 21 Jui 2017 05:31 #4

  • louise
  • Portrait de louise
  • Hors Ligne
  • Membre actif
  • Messages : 39
  • Points : 47
  • Karma: 0
Hello,
Merci pour vos réponses.
Je vais procéder graduellement.
Tenter de les commutateurs, puis vérifier du côté de la partie alim.
Et ensuite vérifier l'alimentation des AOP, mais là ça me dépasse ...
Louise
L'administrateur a désactivé l'accès en écriture pour le public.

CambridgeAudio 640P en panne... 21 Jui 2017 20:58 #5

  • Diamaguene
  • Portrait de Diamaguene
  • Hors Ligne
  • Passionné
  • "Me, We" Muhammad Ali
  • Messages : 492
  • Remerciements reçus 13
  • Points : 526
  • Karma: 0
Grâce à ce schéma, tu pourras vérifier la présence de V+ et V- (tension continue, par rapport à la masse) sur les 4 AOP présents (et en faisant gaffe de ne surtout pas faire de court circuit entre les roches lors de la mesure) :

(dans ton cas, AOP simple ou double)

(tu peux même commencer par là avant de tester la partie alim)
Dernière édition: 21 Jui 2017 21:08 par Diamaguene.
L'administrateur a désactivé l'accès en écriture pour le public.

CambridgeAudio 640P en panne... 25 Jui 2017 14:18 #6

  • louise
  • Portrait de louise
  • Hors Ligne
  • Membre actif
  • Messages : 39
  • Points : 47
  • Karma: 0
Bonjour,
je viens de reprendre vos réponses.

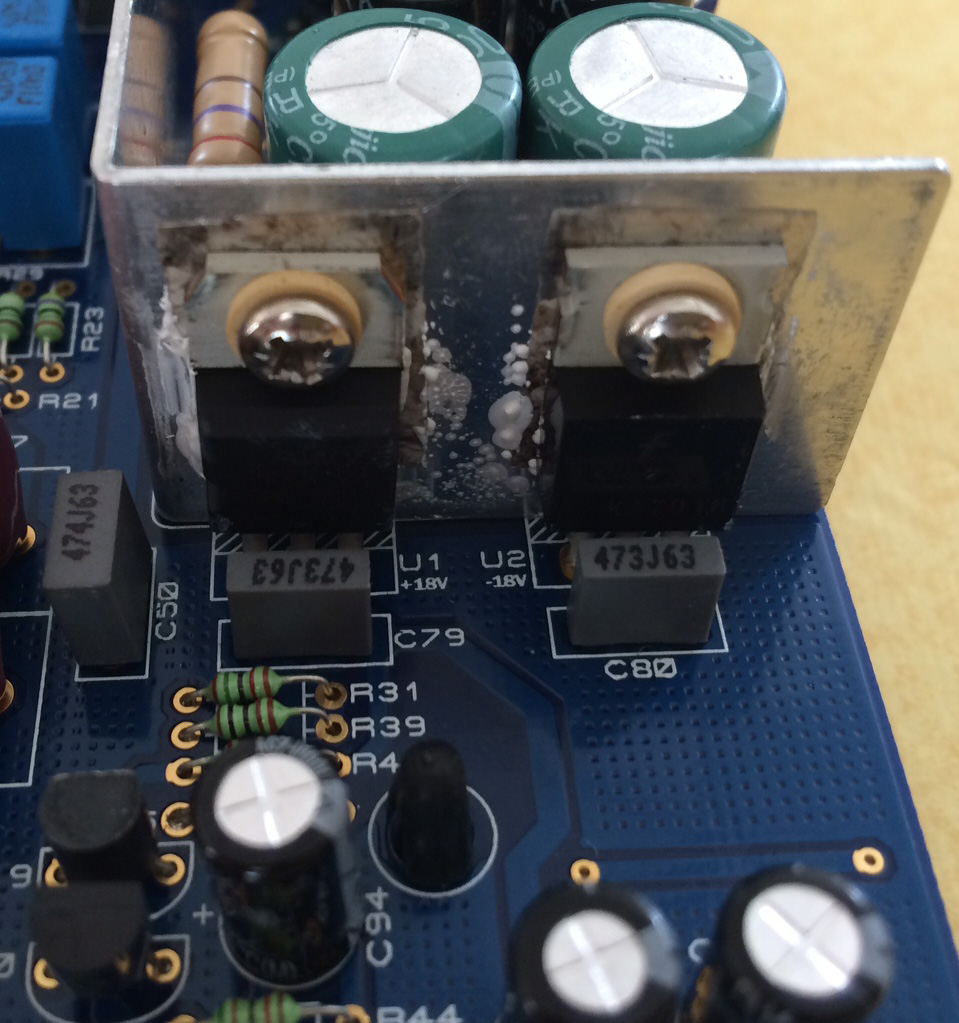

J'ai jeté un coup d’œil vers l'alim.
Je vous laisse regarder la photo.
Votre avis?

Louise
L'administrateur a désactivé l'accès en écriture pour le public.

CambridgeAudio 640P en panne... 25 Jui 2017 14:19 #7

  • louise
  • Portrait de louise
  • Hors Ligne
  • Membre actif
  • Messages : 39
  • Points : 47
  • Karma: 0
Merci,
bon dimanche :ok:
Louise
L'administrateur a désactivé l'accès en écriture pour le public.

CambridgeAudio 640P en panne... 25 Jui 2017 15:21 #8

  • Toscan
  • Portrait de Toscan
  • Hors Ligne
  • Fou des platines
  • Thorens un jour Thorens toujours
  • Messages : 983
  • Remerciements reçus 22
  • Points : 1024
  • Karma: 0
  • Médaille en chocolat
Je pense que tu devrais le faire réparer par un pro
Au moindre cc c est mort ces petites arraignées
Thorens un jour Thorens toujours Ampli Jolida jd202a , Audiotec Pa800D, deux nf10 grundig, lecteur cd sacd Pioneer , convertisseur Marantz hd1, hp JM Reynaud Nano, , Préampli Creek obh18, platines dual 1009, Thorens cb83n , 184 Michel Ange, Thorens td124, 2 Thorens 135
2 collaros 4t200 Tannoy...
L'administrateur a désactivé l'accès en écriture pour le public.

CambridgeAudio 640P en panne... 25 Jui 2017 21:29 #9

  • Diamaguene
  • Portrait de Diamaguene
  • Hors Ligne
  • Passionné
  • "Me, We" Muhammad Ali
  • Messages : 492
  • Remerciements reçus 13
  • Points : 526
  • Karma: 0
La photo ne renseigne pas sur l'état des régulateurs (même si, il est vrai, le montage n'est pas des plus propre ;) ).
L'administrateur a désactivé l'accès en écriture pour le public.

CambridgeAudio 640P en panne... 26 Jui 2017 22:17 #10

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6505
  • Remerciements reçus 183
  • Points : 77882
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Je suis d'accord avec Diam'.

La graisse de gauche est bien lisse, et celle de transistor de droite parait avoir subit un coup de chauffe, comme si elle avait fait des bulles.... cela ne vaut rien dire, mais c'est peut-être une piste à vérifier.

Tu as un voltmètre? un fer à souder? tu bricoles en électronique?
L'administrateur a désactivé l'accès en écriture pour le public.

CambridgeAudio 640P en panne... 26 Jui 2017 22:30 #11

  • Toscan
  • Portrait de Toscan
  • Hors Ligne
  • Fou des platines
  • Thorens un jour Thorens toujours
  • Messages : 983
  • Remerciements reçus 22
  • Points : 1024
  • Karma: 0
  • Médaille en chocolat
Cambridge comme Denon , c'est vraiment difficile à réparer
Je me suis fait la main sur un modèle home cinéma il y a 5 ans trouvé a la déchet
Une map était oxydée , pour déssouder cette map ce fut impossible vu l'épaisseur des CI , c est chinois , c'est cheap et tout se décole au moindre coup de fer à souder
Thorens un jour Thorens toujours Ampli Jolida jd202a , Audiotec Pa800D, deux nf10 grundig, lecteur cd sacd Pioneer , convertisseur Marantz hd1, hp JM Reynaud Nano, , Préampli Creek obh18, platines dual 1009, Thorens cb83n , 184 Michel Ange, Thorens td124, 2 Thorens 135
2 collaros 4t200 Tannoy...
L'administrateur a désactivé l'accès en écriture pour le public.

CambridgeAudio 640P en panne... 27 Jui 2017 08:29 #12

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Toscan écrit:
Cambridge comme Denon , c'est vraiment difficile à réparer
Je me suis fait la main sur un modèle home cinéma il y a 5 ans trouvé a la déchet
Une map était oxydée , pour déssouder cette map ce fut impossible vu l'épaisseur des CI , c est chinois , c'est cheap et tout se décole au moindre coup de fer à souder

Pour Denon (matériel récent), ça dépends du positionnement dans la gamme pour le lieu de fabrication.
J'ai un ampli AV et un lecteur gamme classique (made un china), et un ampli AV + un autre lecteur (plus HDG) en made in Japan.

[fin/HS]
