SUJET : Lift AURIOL

Lift AURIOL 17 Mai 2018 23:43 #1

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3247
  • Remerciements reçus 57
  • Points : 15139
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat

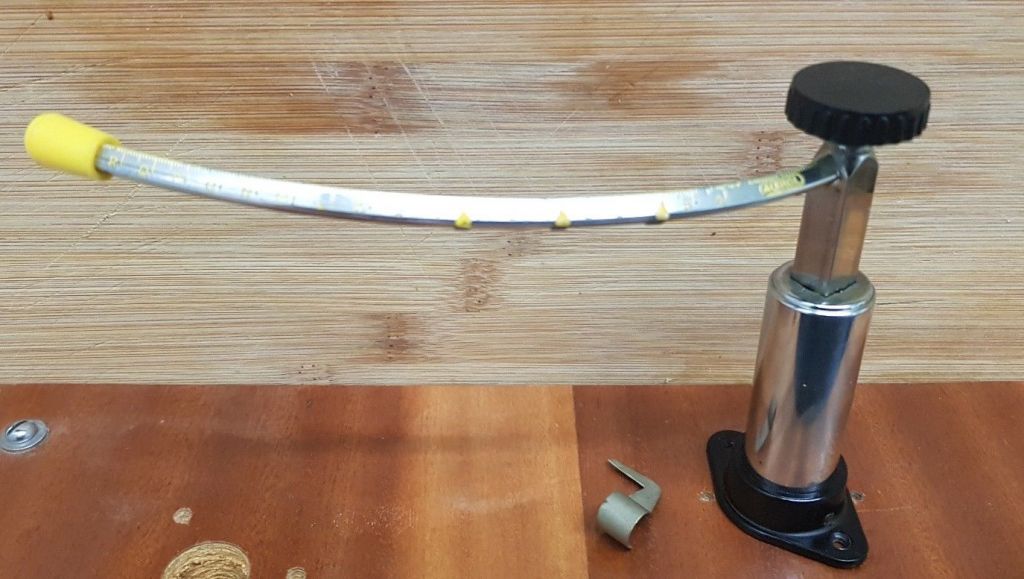

J'ai pris ça sur ebay:



www.ebay.fr/itm/112979670239?ul_noapp=true

Cela devrait être mieux que ma manivelle DIY.
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

Lift AURIOL 18 Mai 2018 01:51 #2

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Ah cool.
Je peux arrêter d'en chercher ... ;)
L'administrateur a désactivé l'accès en écriture pour le public.

Lift AURIOL 19 Mai 2018 13:34 #3

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6482
  • Remerciements reçus 183
  • Points : 77342
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Beau look

Il fonctionne en tournant la molette?
L'administrateur a désactivé l'accès en écriture pour le public.

Lift AURIOL 19 Mai 2018 21:19 #4

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3247
  • Remerciements reçus 57
  • Points : 15139
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Non, en enfonçant le bouton noir un ressort et ça se verrouille automatiquement en bas.
Donc du doigté . Ca, faut toujours.
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

Lift AURIOL 20 Mai 2018 11:19 #5

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6482
  • Remerciements reçus 183
  • Points : 77342
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
ok, vu. Merci.
L'administrateur a désactivé l'accès en écriture pour le public.

Lift AURIOL 06 Déc 2018 14:28 #6

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0

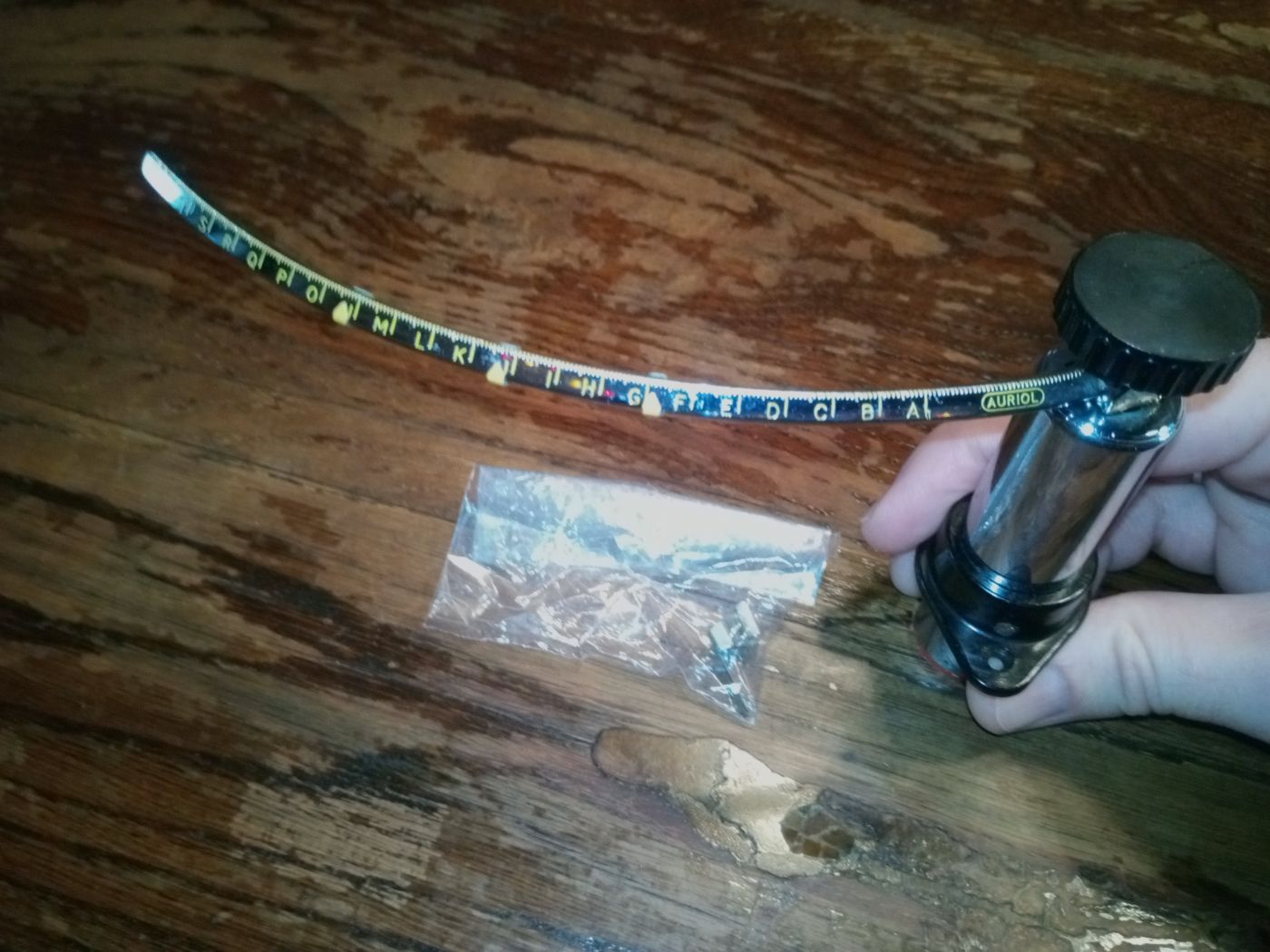

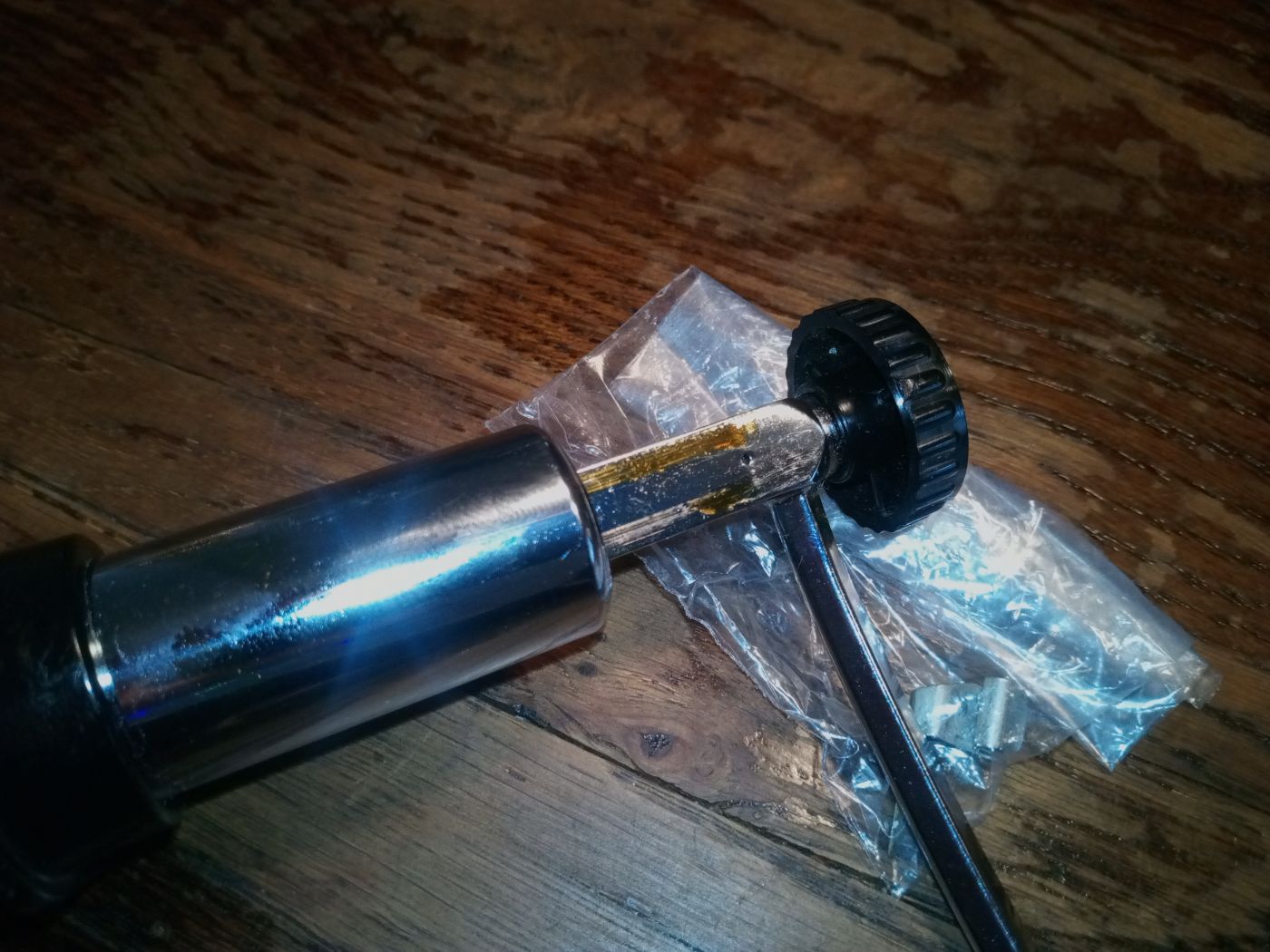

Ben ... je ne comprends pas comment ça marche ... :oops:
Ni à quoi sert le clip ... ?

Ni à quoi sert ce truc en réalité (marquage de "A" à "T") ... c'est pour les plages des disques ?

Le mien ne remonte pas, il doit manquer le ressort.
Tu pourrais me dire la taille du ressort Thierry ?
Ça fonctionne avec de la graisse ou de l'huile ?
A quoi sert la vis pointeau dans la molette noire ?








Ce fichier est masqué pour les invités.
Veuillez vous connecter ou vous enregistrer pour le consulter.

Rendering Error in layout BBCode/Image: Property "url" is not defined in /home/tourjjdr/public_html/idler-drive.com/components/com_kunena/template/system/layouts/bbcode/image/unauthorised.php on line 14
Layout was rendered in /home/tourjjdr/public_html/idler-drive.com/components/com_kunena/template/blue_eagle/html/topic/default_message.php on line 54
Dernière édition: 06 Déc 2018 14:41 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

Lift AURIOL 06 Déc 2018 14:45 #7

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6482
  • Remerciements reçus 183
  • Points : 77342
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
je crois comprendre :

que les lettres ne servent pas à grand chose, mais il doit y avoir des clips que l'on coince au niveau du départ du 33, du 25", du 45tr... (première photo tout en haut)
Ces clips font des crans, c'est pour la mise en marche, tu fais glisser ton bras sur le tige graduée, quand tu sens un cran c'est que tu ai au niveau du départ du 33tr
Quand tu sens le 2ème cran, c'est que tu es au bon niveau pour démarrer un 25"
Au troisième cran les 45tr.

Donc quand il fait un peu sombre, ou bien quand tu as trainé à l'apéro et que tu vois double, tu te sers des crans pour savoir où cela démarre, puis tu peux baisser le lift tranquillement car tu sais que tu es au bon endroit pour démarrer...
J'ai ça sur un lift de Téléfunken-PE (d'origine avec des crans)

Quand penses-tu? serait-ce-ça?
L'administrateur a désactivé l'accès en écriture pour le public.

Lift AURIOL 06 Déc 2018 14:54 #8

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
ouais peut être ...
d'après le descriptif (vraiment pas ultra clair) en ligne sur VE, j'avais plutot l'impression que le bras se posait sur le clip.

Apparament molette anti horraire pour déverouiller, et horaire pour vérouiller (mais quoi ? ... le clip ?).
Appuie pour abaisser (mais le mien ne remonte pas !).Les lettres, c'est un grand mystère ... °o)

EDIT: oui, il y a bien 3 marqueurs qui se déplacent, sans doute comme tu le penses pour marquer la taille des disques ... ;)
Dernière édition: 06 Déc 2018 14:57 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

Lift AURIOL 06 Déc 2018 15:12 #9

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6482
  • Remerciements reçus 183
  • Points : 77342
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Peut-être qu'il ne servait qu'au départ?
L'administrateur a désactivé l'accès en écriture pour le public.

Lift AURIOL 06 Déc 2018 17:21 #10

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3247
  • Remerciements reçus 57
  • Points : 15139
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Le fonctionnement:

La tige de section carrée comporte en haut une molette de commande, en bas , à l'intérieur du cylindre support qui forme un fût, une pièce circulaire avec un joint caoutchouc , Le fût est graissé pour faciliter le coulissement du "piston". Ce piston est repoussé vers le bas par un ressort . Le mouvement vers le bas est donc automatique. L'étanchéité n'est pas totale . Le mouvement est donc possible , dans les deux sens, mais Il serait bloqué par l'air qui doit passer d'une "chambre" à l'autre. La molette noire comporte donc une vis pointeau qui ouvre ou ferme un orifice d'échappement de l'air.

En tournant la molette anticlockwise on ouvre l'échappement et vice versa.
Molette desserrée l'ensemble tige-bras descend, freiné.
Molette desserrée il faut tirer la molette vers le haut pour lever le bras et la serrer aussitôt pour verrouiller l'ensemble en position haute( ceci à n'importe quelle hauteur). Le ressort est comprimé en vue d'assurer la descente suivante.

Capito ?


Les pb de fonctionnement sont divers: graisse figée (grand classique) qui forme un dépôt gênant à hauteur de l'arrêt habituel du piston; graisse mal répartie qui engendre des à coup de descente ou de relevage etc.

Pour le démontage il convient de retirer le bouchon inférieur qui n'est qu'enfoncé en force, sur le mien en tous cas ( En plastique bleu, pas toujours aisé à retirer). Nettoyage et regraissage. Je n'ai pas encore fait sur le mien.

Les repères mobiles : Dans mon souvenir mais je ne retrouve pas ma doc., ce lift était destiné à être placé au dessus du bras ; Un crochet fourni se clippait sur sur le bras de lecture et vient se crocheter sur le bras du lift. Les repère servait bien à retrouver le début de sillon des différentes tailles de disques . Système peu satisfaisant de toute façon. Plus simple de le placer sous le bras.
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.
Cet utilisateur a été remercié pour son message par: User578

Lift AURIOL 06 Déc 2018 17:38 #11

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
merci Thierry.
Je vais ouvrir et suivre tes explications pour voir si j'arrive à le refaire fonctionner correctement.
Dernière édition: 06 Déc 2018 17:39 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

Lift AURIOL 06 Déc 2018 23:23 #12

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3247
  • Remerciements reçus 57
  • Points : 15139
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
You'r welcome !
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
Dernière édition: 06 Déc 2018 23:24 par ThierryN.
L'administrateur a désactivé l'accès en écriture pour le public.

Lift AURIOL 11 Fév 2020 09:55 #13

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2076
  • Remerciements reçus 122
  • Points : 2207
  • Karma: 2
  • Médaille en chocolat
Salut !

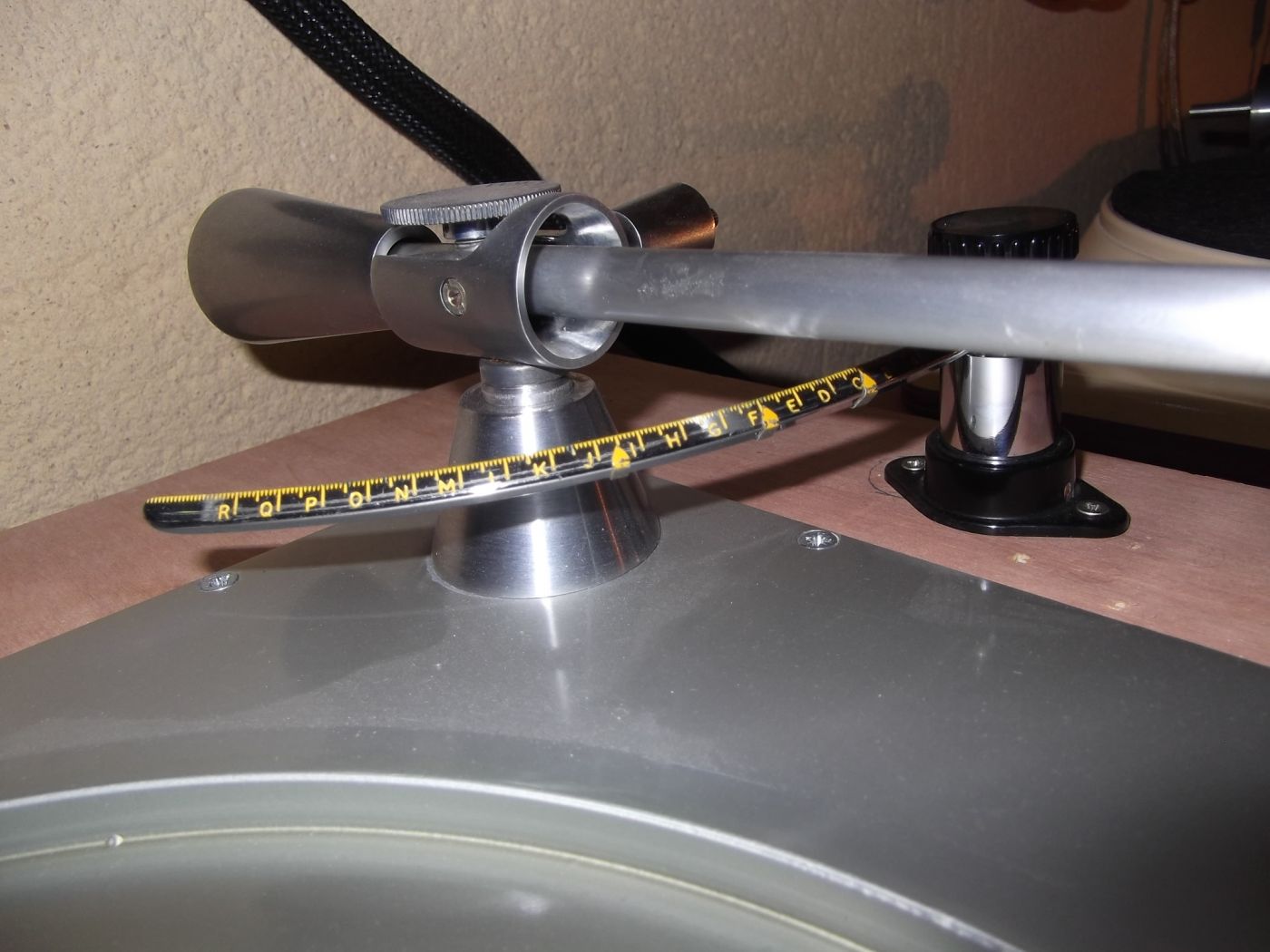

Je recherche un crochet de lève-bras Auriol adapté au bras Decca (voir photo). Si quelqu'un a ça qui traîne je suis preneur ou au moins, des dimensions pour en refaire un dans du feuillard...

Merci d'avance ! :ok:

@ Thierry : Tu l'as toujours le tien ?

L'administrateur a désactivé l'accès en écriture pour le public.

Lift AURIOL 11 Fév 2020 11:24 #14

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3247
  • Remerciements reçus 57
  • Points : 15139
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Salut, oui toujours , encore qu'il va sans doute partir pour la Chine avec la B12GH .
Mais je n'utilise pas ce crochet, je préconise le placement sous le bras et il n'a pas le diamètre pour le Micropoise. Donc je peux te l'envoyer et même t'en faire cadeau.

listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

Lift AURIOL 11 Fév 2020 11:59 #15

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2076
  • Remerciements reçus 122
  • Points : 2207
  • Karma: 2
  • Médaille en chocolat
ThierryN écrit:
Salut, oui toujours , encore qu'il va sans doute partir pour la Chine avec la B12GH
Ah mince, j'avais même pas fait gaffe qu'il était monté sur la ROK :;)

La ROK part en Chine ???? :shock: Ah bon... mais ton annonce sur la baie est encore là ! ?-|

Dommage pour la ROK, elle va choper le corona-virus :mdr:


ThierryN écrit:
Mais je n'utilise pas ce crochet, je préconise le placement sous le bras et il n'a pas le diamètre pour le Micropoise. Donc je peux te l'envoyer et même t'en faire cadeau.
Génial ! :banana:

Sympa de ta part mais on va quand même attendre d'être surs que ton acheteur prenne l'option, sinon tu va te retrouver avec un Auriol sans crochet (ce qui peut gêner sa revente). Si c'est le cas, au pire tu me feras quelques photos gros plan à côté d'une règle graduée pour faciliter le clonage... :mrgreen:
L'administrateur a désactivé l'accès en écriture pour le public.

Lift AURIOL 12 Fév 2020 11:31 #16

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3247
  • Remerciements reçus 57
  • Points : 15139
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
L'annonce est toujours là car je suis convenu avec l'acheteur (qui est celui de ma dernière 124) de conditions particulières par mail et que le prix n'a pas été payé.
Je dois finaliser l'emballage et lui envoyer des photos. Une fois d'accord sur l'emballage il prend tous les risques du transport à sa charge. Il paye et j'expédie.

Pour le crochet je n'ai pas mentionné son existence , je n'y pensais même plus. Je peux lui signaler qu'il n'y en a pas dans cette vente. On attend la finalisation mais je t'enverrais des photos.
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

Lift AURIOL 12 Fév 2020 11:48 #17

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2076
  • Remerciements reçus 122
  • Points : 2207
  • Karma: 2
  • Médaille en chocolat
Je comprends ! Ce qui est sûr c'est qu'il n'en fera rien avec le Micropoise : il faudrait refaire un crochet spécial et comme tu le préconises, c'est bien plus pratique sous le bras.

Moi j'ai le problème inverse sur une 160 : socle pas assez profond pour passer sous le bras (ou alors vraiment limite !).
L'administrateur a désactivé l'accès en écriture pour le public.

Lift AURIOL 28 Fév 2020 11:31 #18

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3247
  • Remerciements reçus 57
  • Points : 15139
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Tu me redonnes tes coordonnées que je t'envoie le crochet ?
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.
