Hello,

Ce bras date de 1958 ou avant, j'en ai trouvé une pub dans une revue de oct 1958.

C'est un unipivot, il est monté ou plutôt posé sur une pointe, qui est sont seul pivot.
l'équilibre est parfait, il n'y a rien à faire.
En dessous, au milieu du bras, il y a un petit poids qui peut coulisser vers l'avant pour régler la force d'appui de 2gr à 6gr

Il est monté d'origine avec une cellule Pickering-Stanton 370 mono sortie en 57/58, il a existé un peut plus tard une version stéréo avec une autre ref 196/198 avec la cellule stéréo 371

La cellule Fluxvalve 350 ou 370 mono est parait-il toujours surprenante de qualité. A ça sortie elle concurrençait les cellules mono Ortofon et Fairchild ainsi que les fabuleuses cellule magnétiques mono VR de chez GE.
A cette époque, cette cellule se vantait de pouvoir lire des disques avec seulement 2gr de force d'appui sur un bras adapté, une petite révolution en 57/58.
(page sur ces cellules)

Pickering a fabriqué ce bras, la "sauterelle" comme disent les américain, avec cette cellule spécifique fixe, la 370.

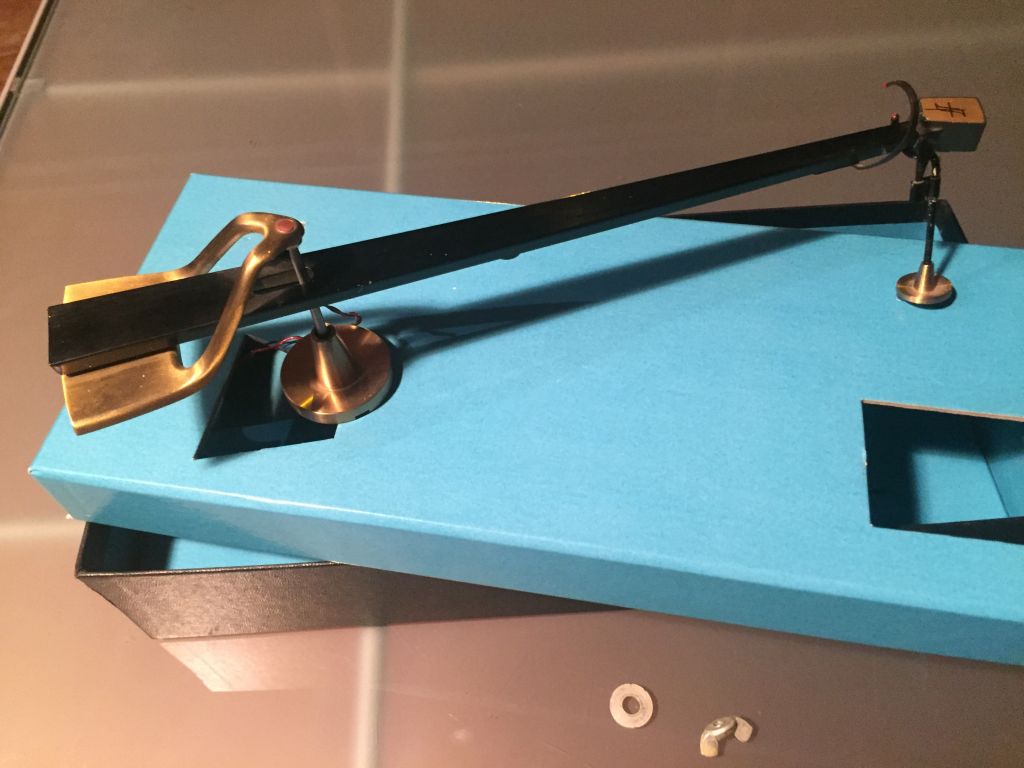

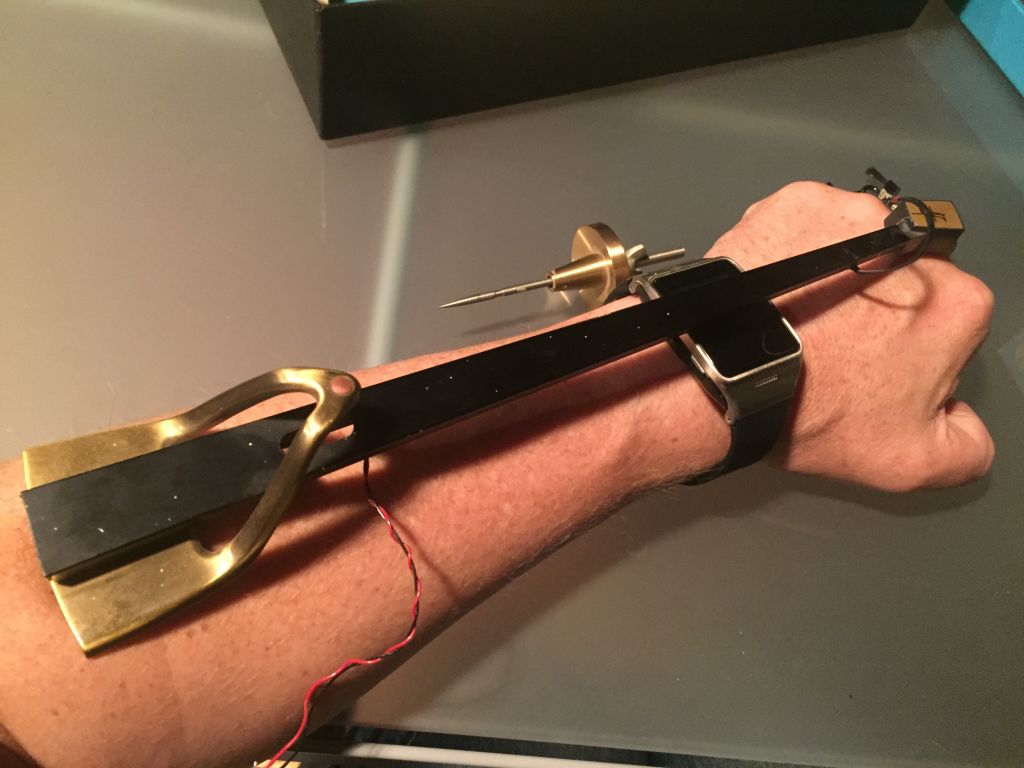

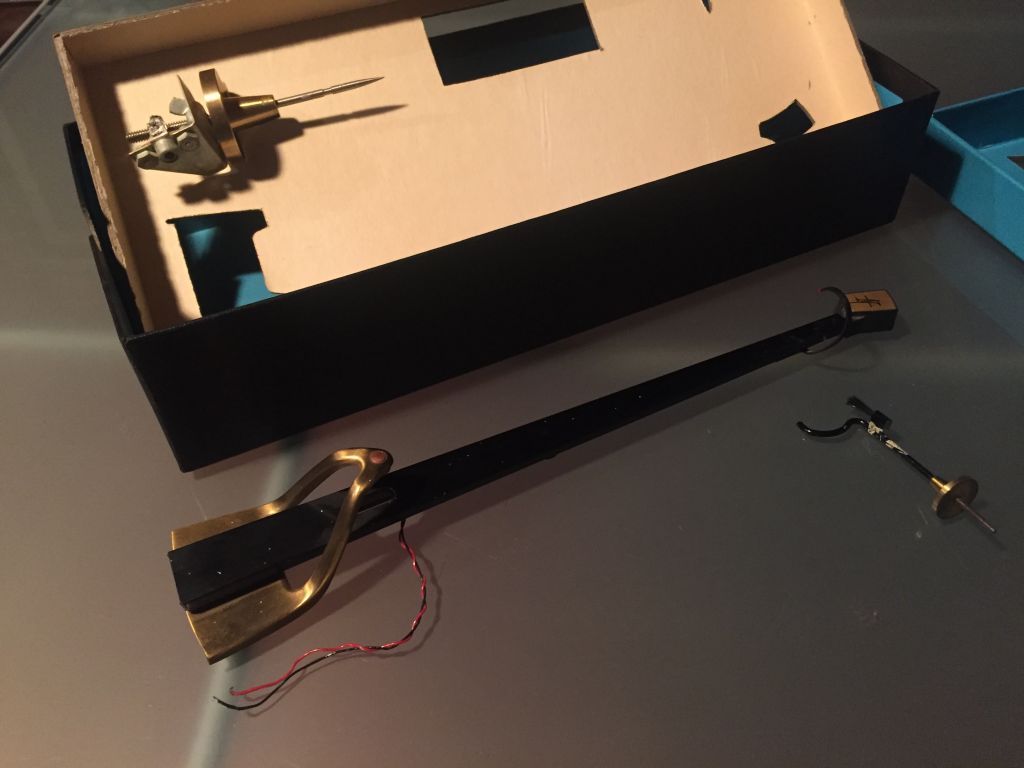

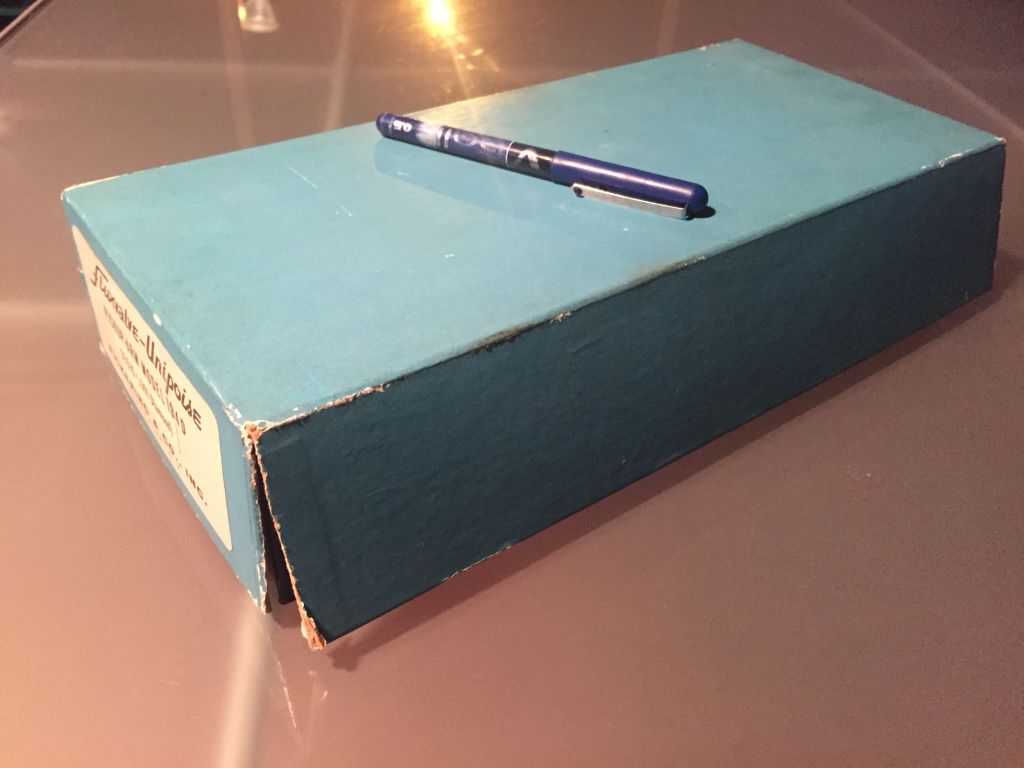

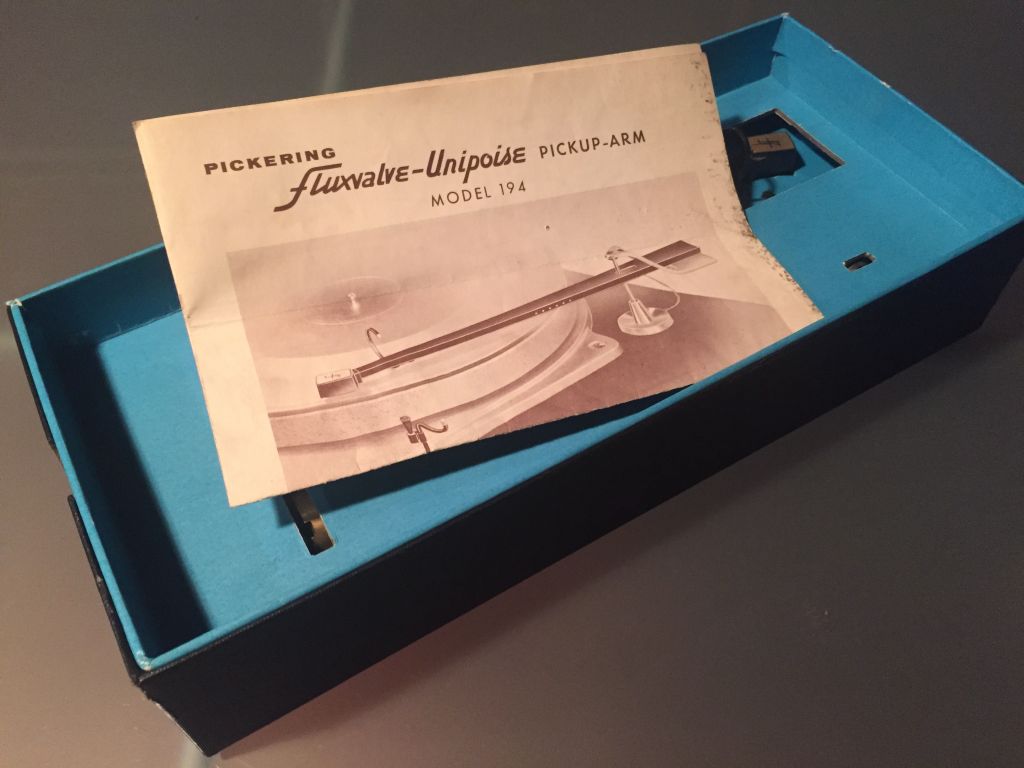

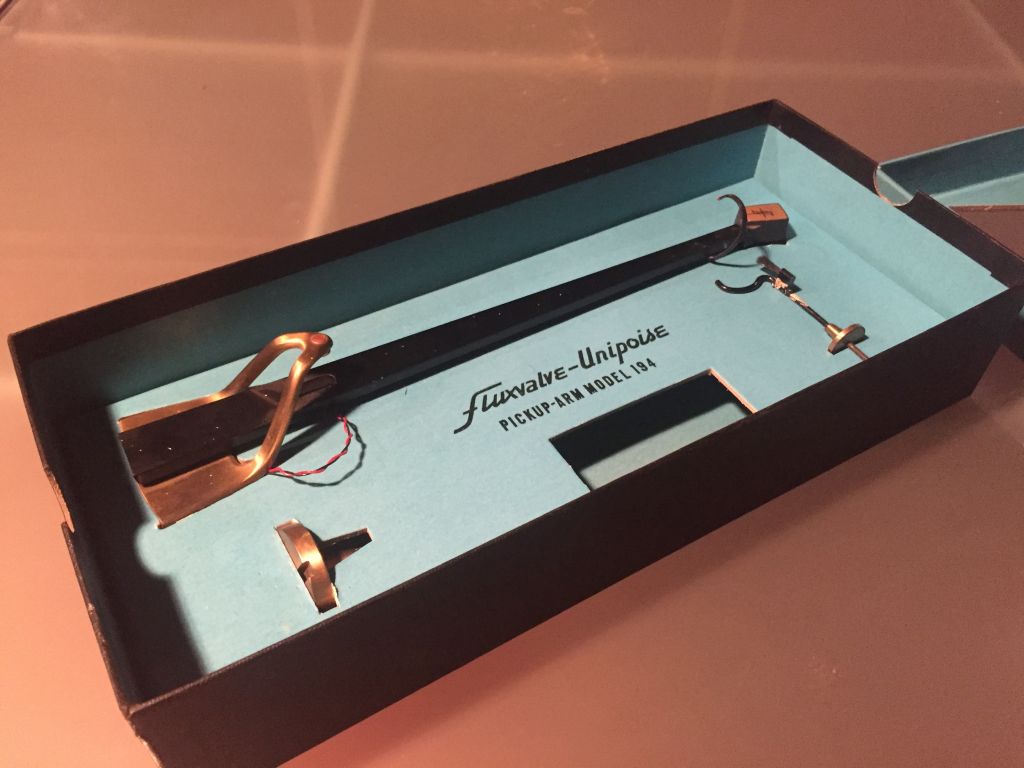

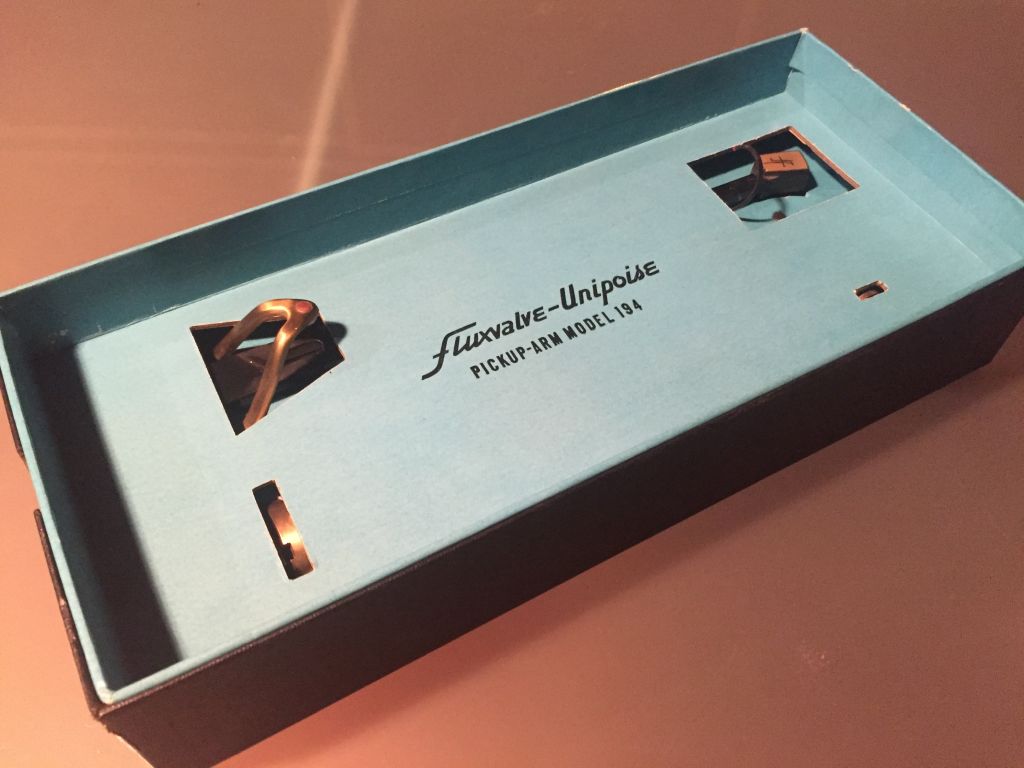

Il vient d'arrivé, petit déballage en photo...
















Dernière édition: 07 Jui 2018 10:43 par Le bleu.
L'administrateur a désactivé l'accès en écriture pour le public.

FLUXVALVE-UNIPOISE, Pickup-arm Model 194D, Pickering & CO 07 Jui 2018 10:09 #2

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 2421
  • Remerciements reçus 40
  • Points : 26849
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat

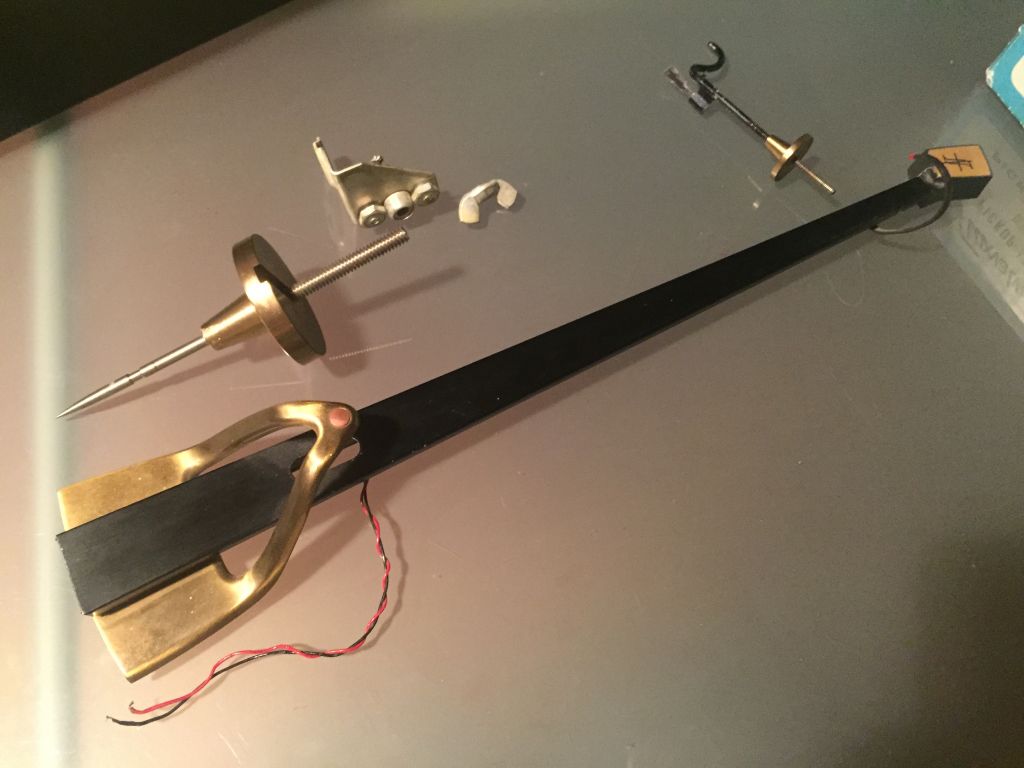

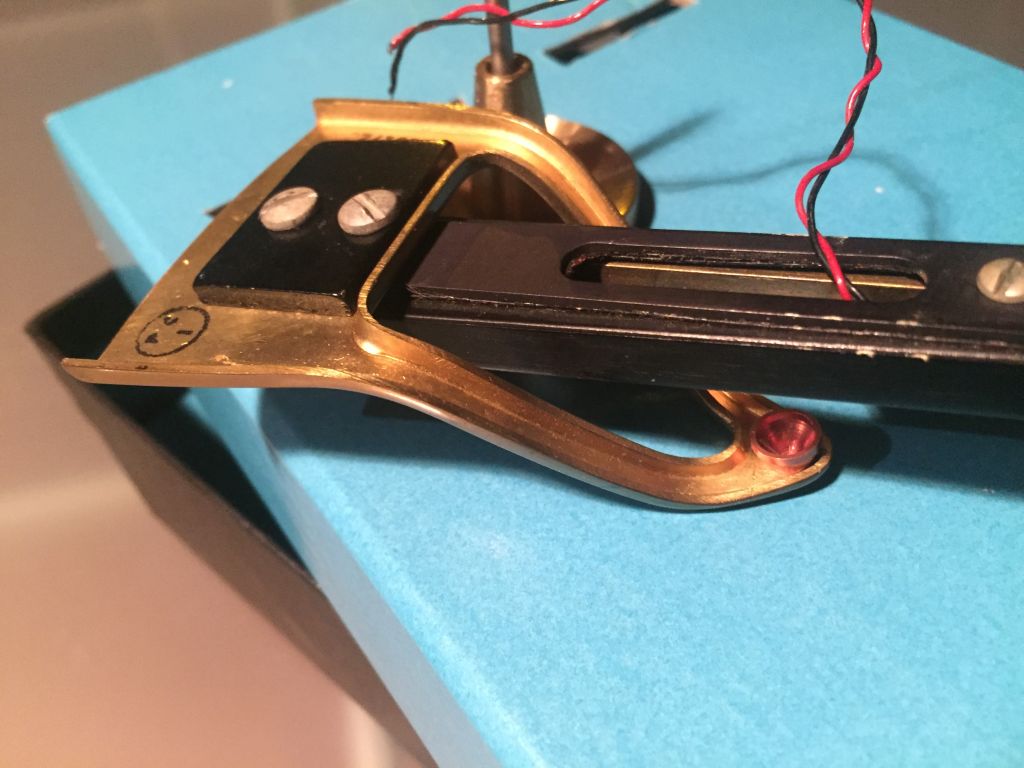

Assemblage et détails....

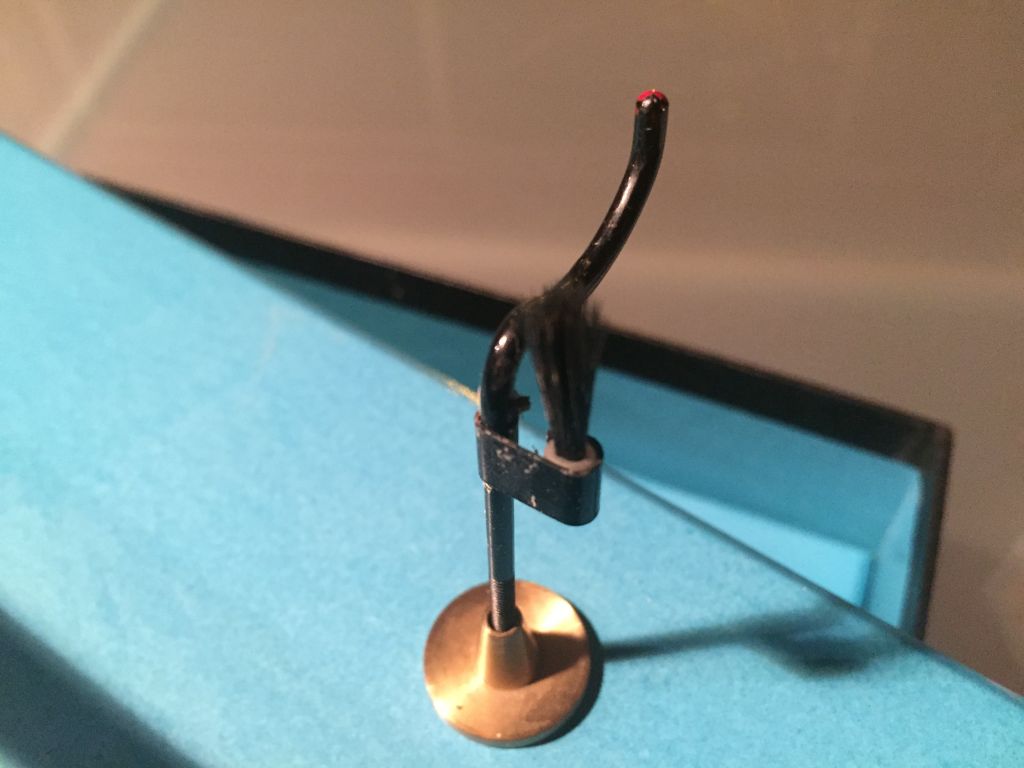

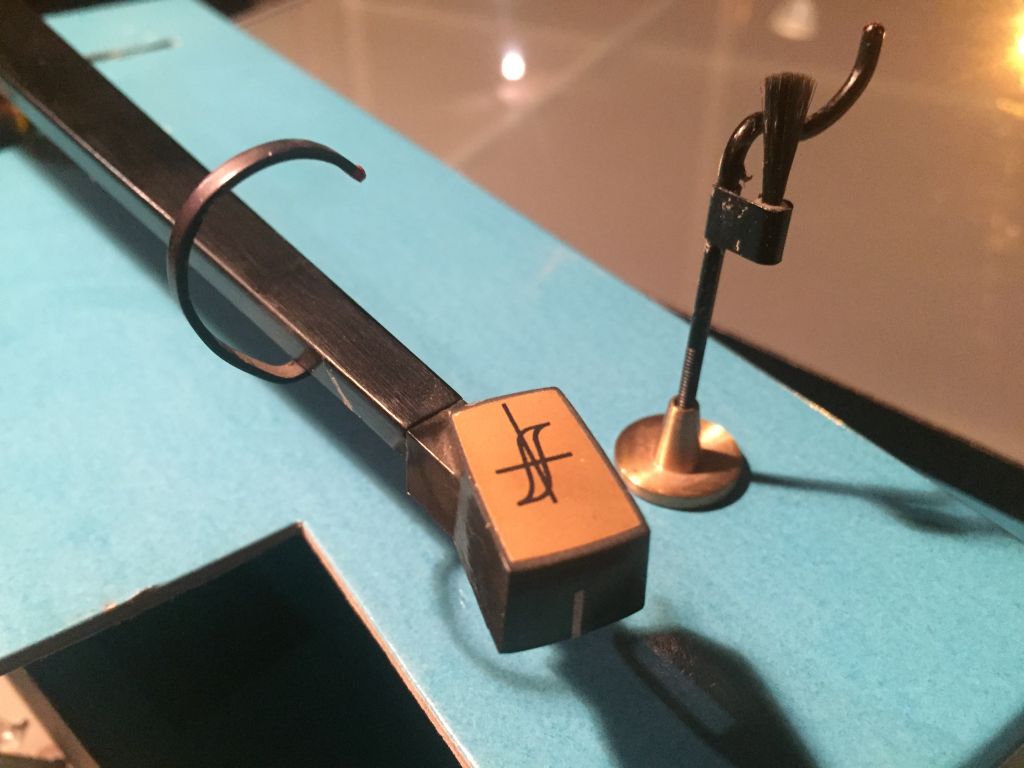

SImple et efficace ce support de bras, et malin d'y avoir mis une petite brossette intégré, et tout ça en 57/58.

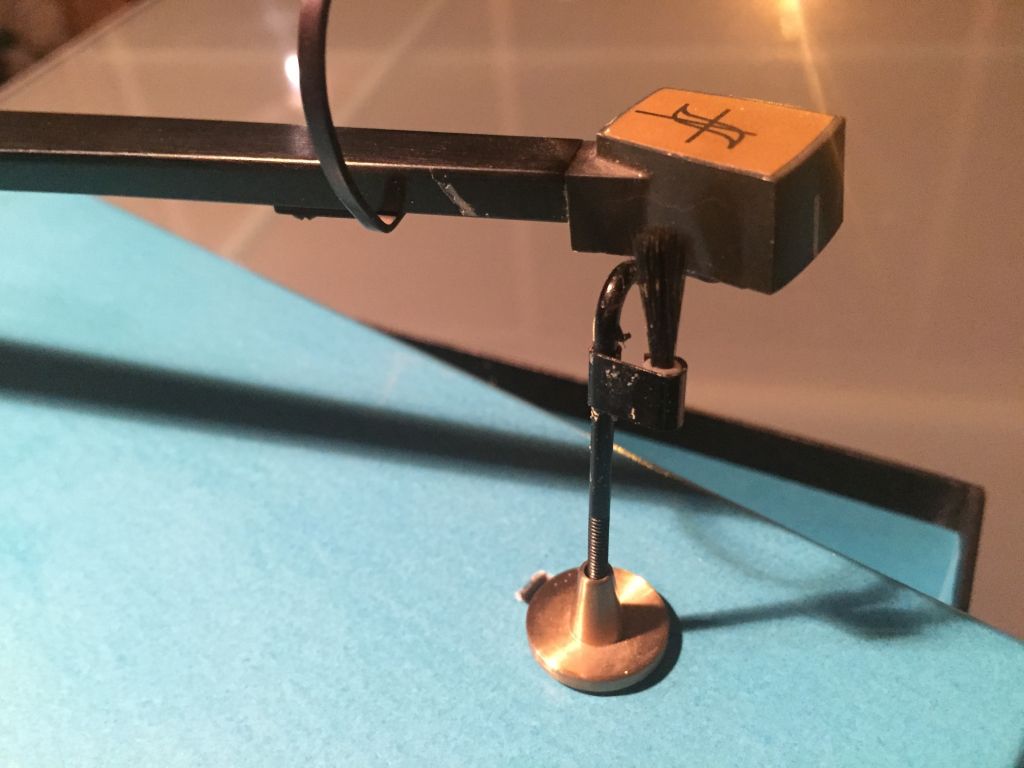

Superbe est le designe du finger lift :oops:

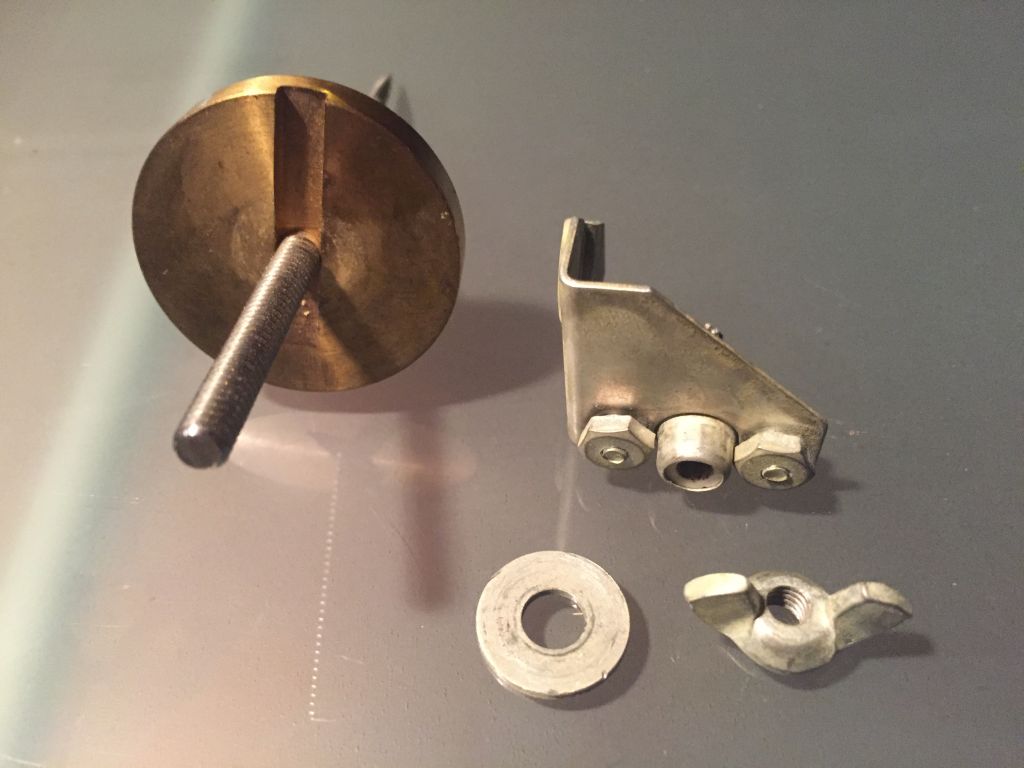

Détail de réceptacle du pivot

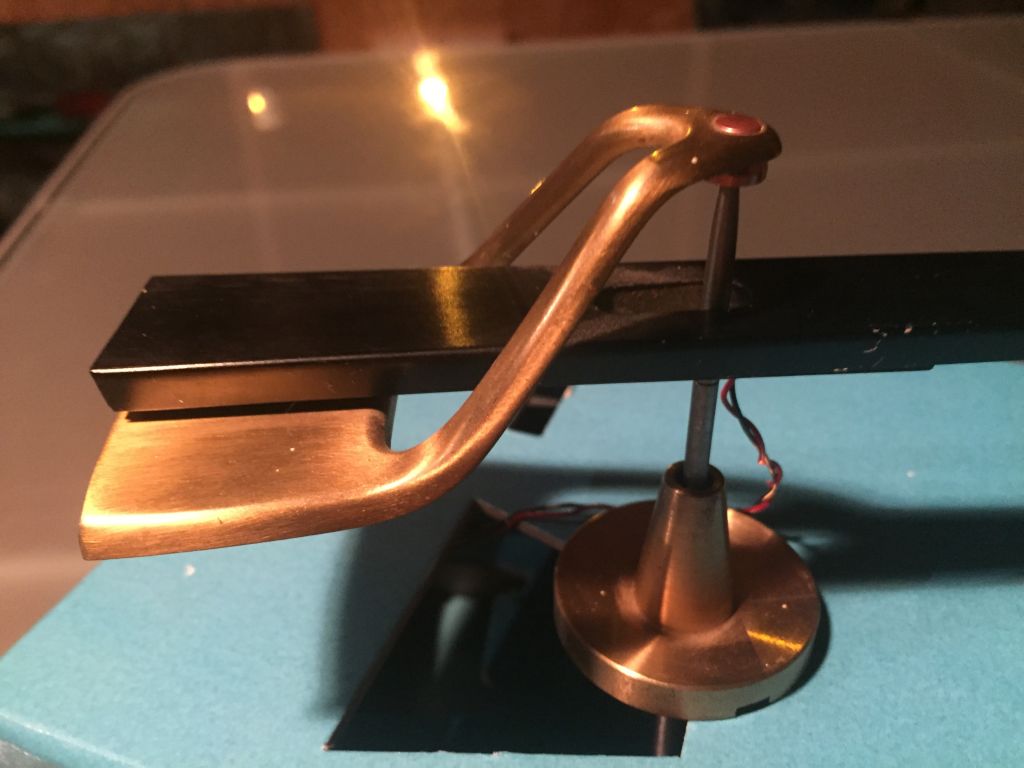

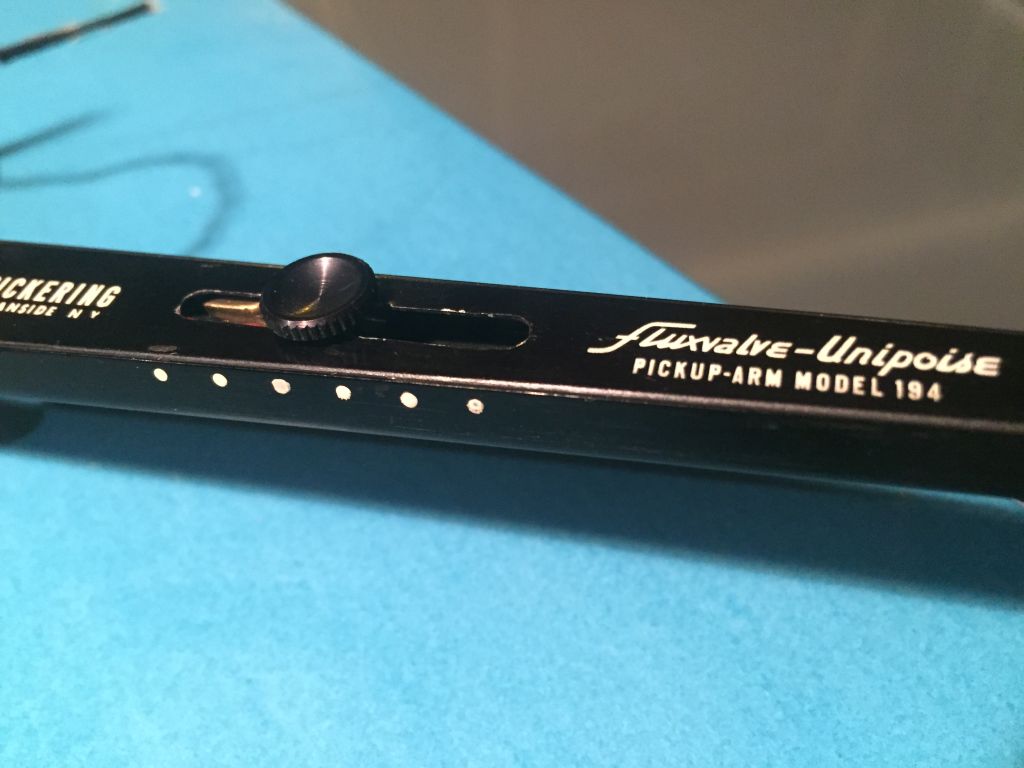

Le réglage de la force d'appuis, le pion noir coulisse, c'est très bien fini, très propre, parfaitement usiné...

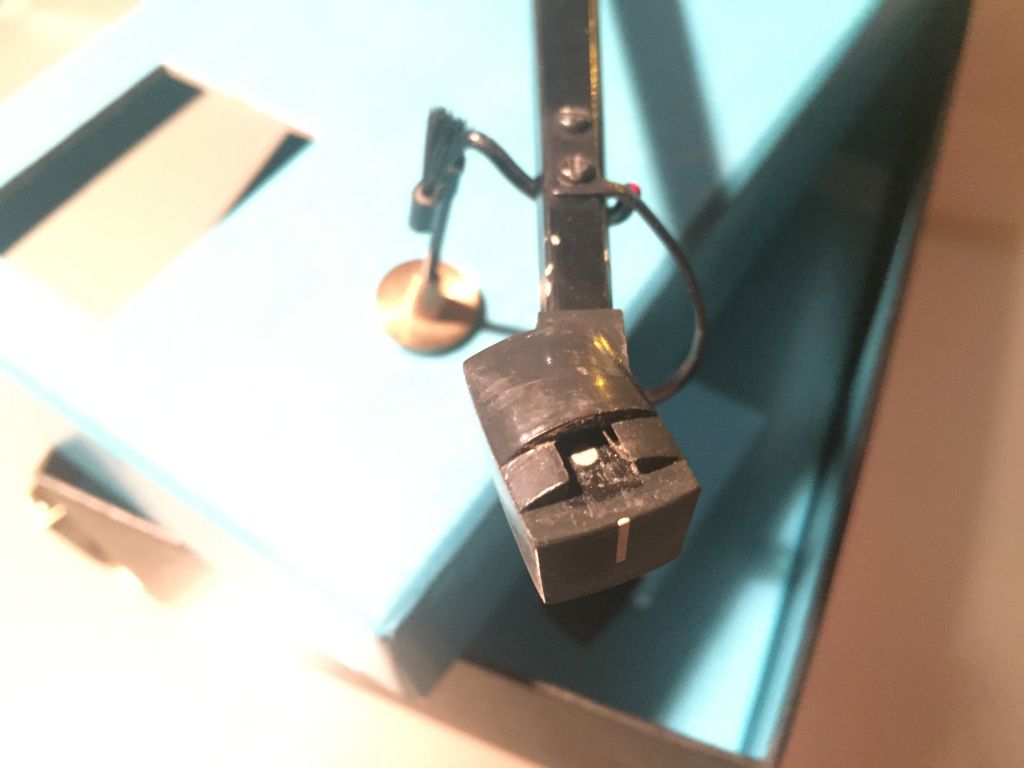

Le revers de la cellule et le diamant qu'il me manque, qu'il va valoir que je trouve.




Sous le support de bras, il y a une rainure pour passer les cables de modulation sous la planchette, pour pouvoir atteindre la prise RCA


L'administrateur a désactivé l'accès en écriture pour le public.

FLUXVALVE-UNIPOISE, Pickup-arm Model 194D, Pickering & CO 07 Jui 2018 10:14 #3

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 2421
  • Remerciements reçus 40
  • Points : 26849
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat

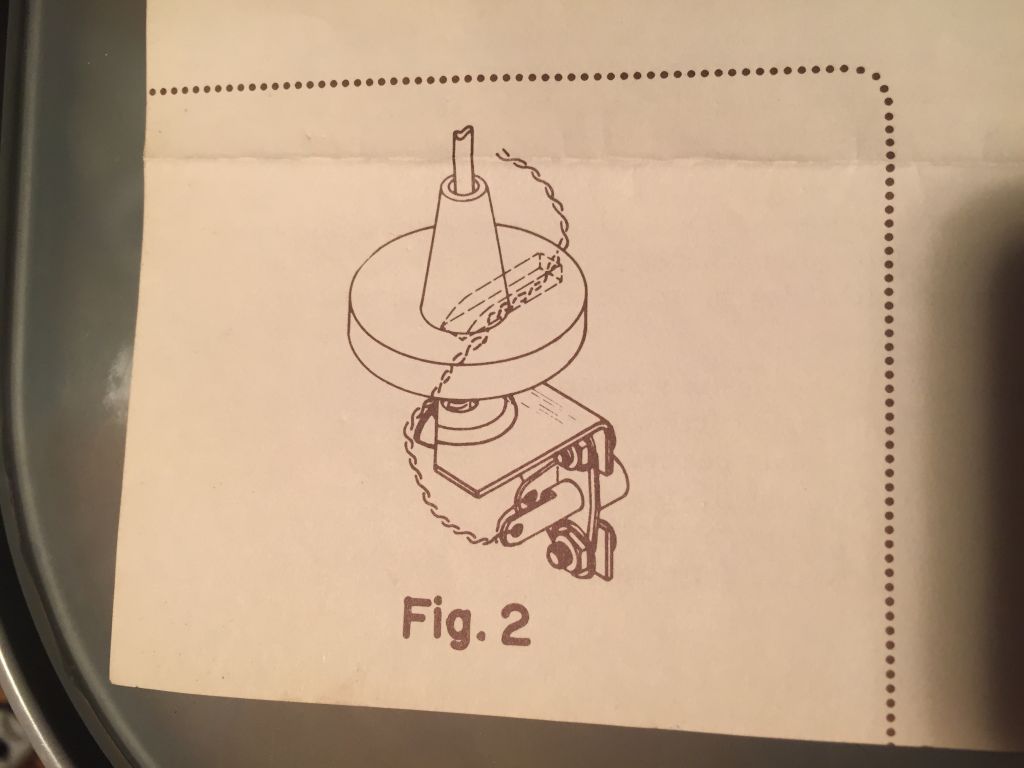

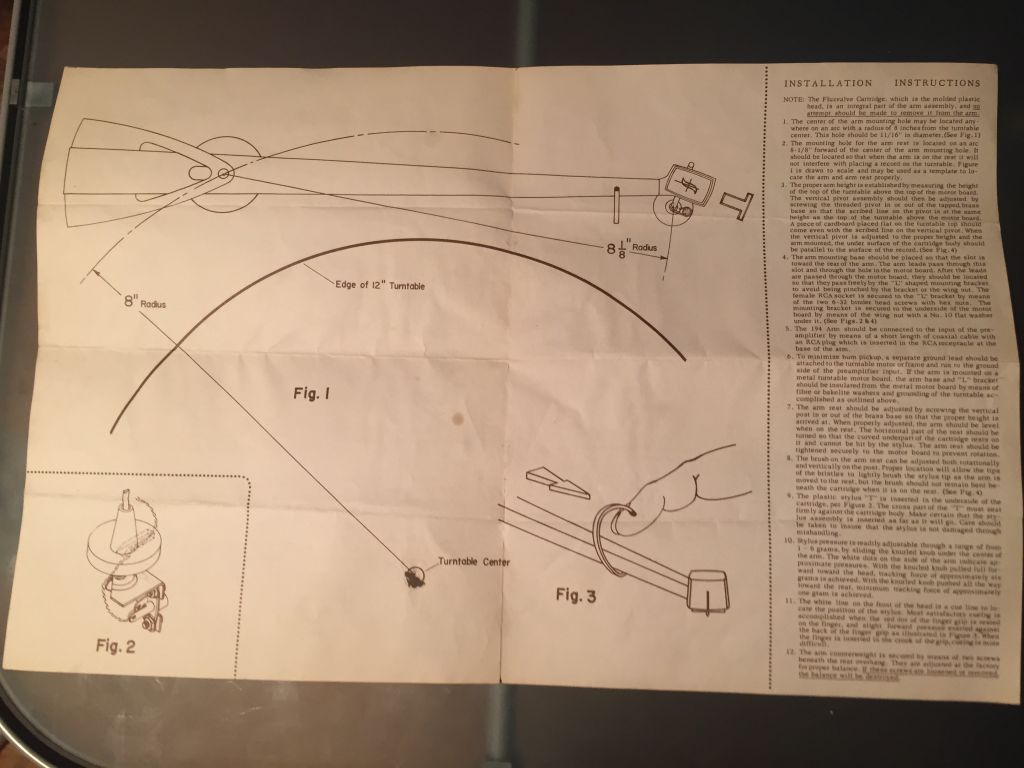

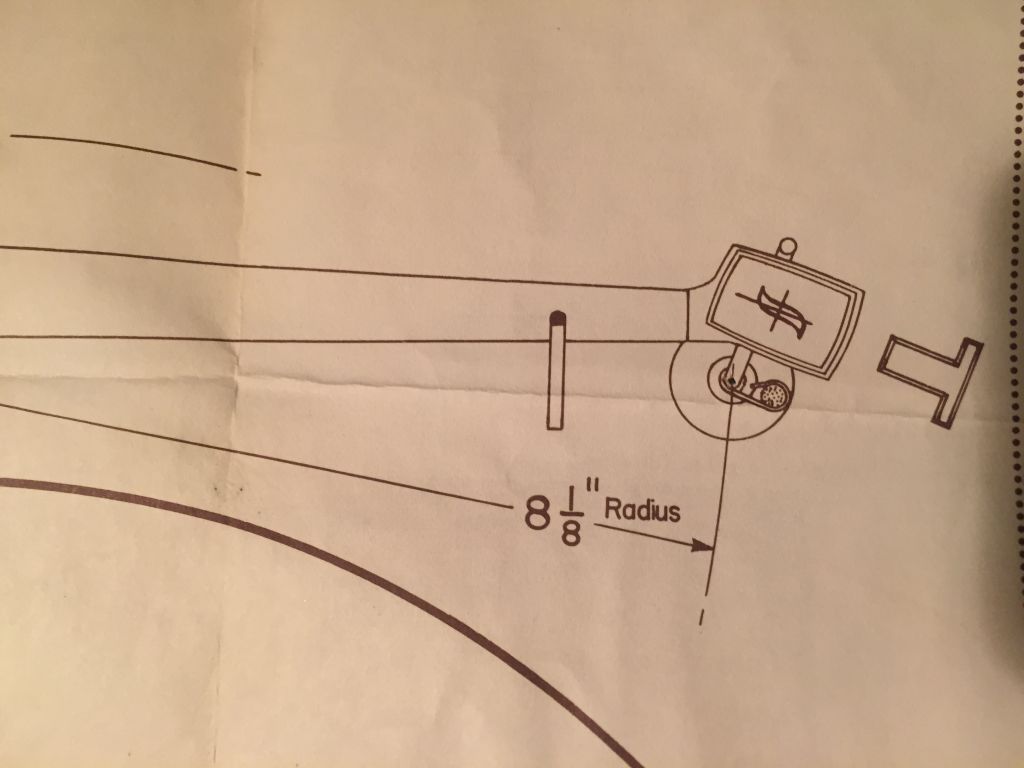

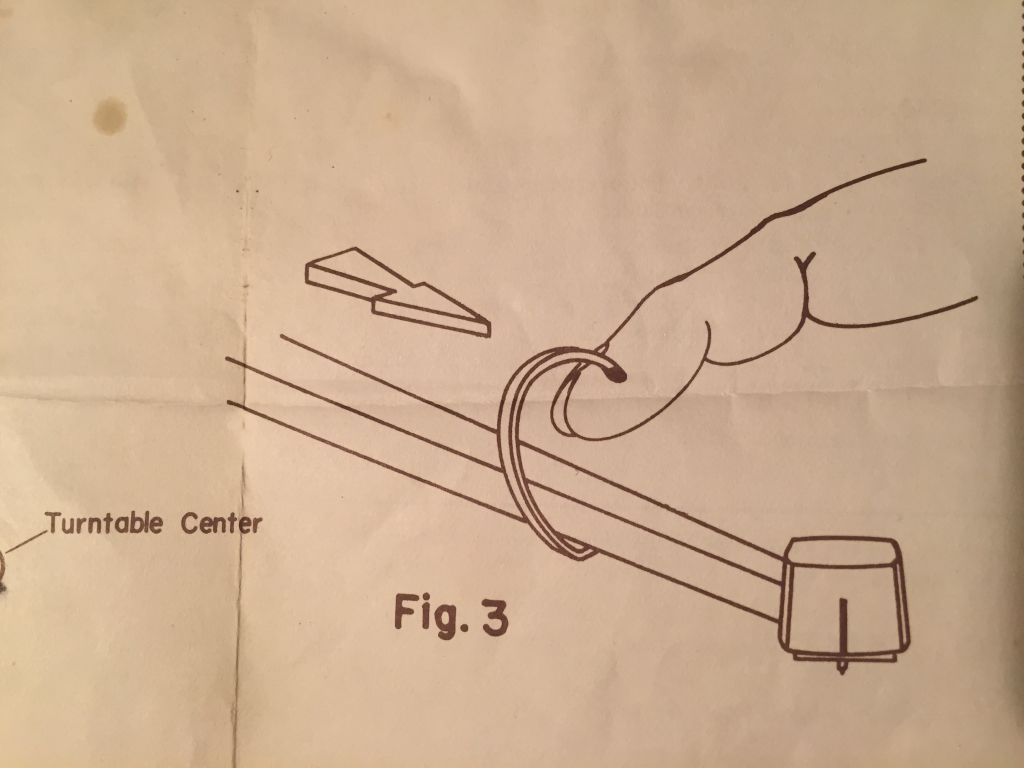

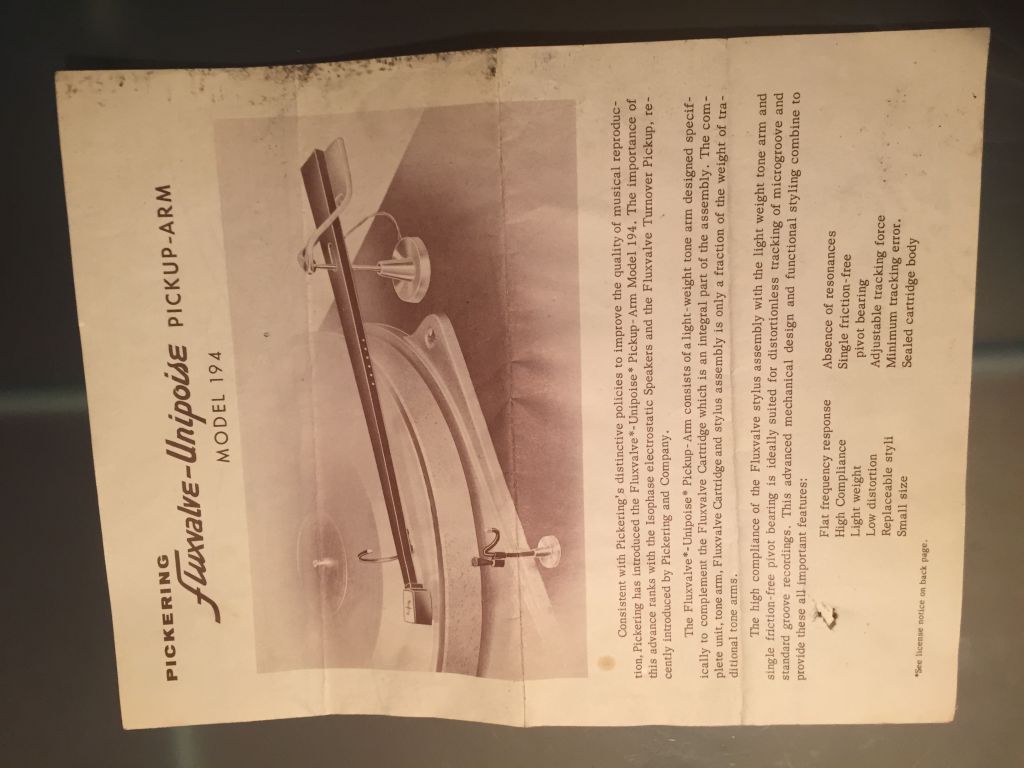

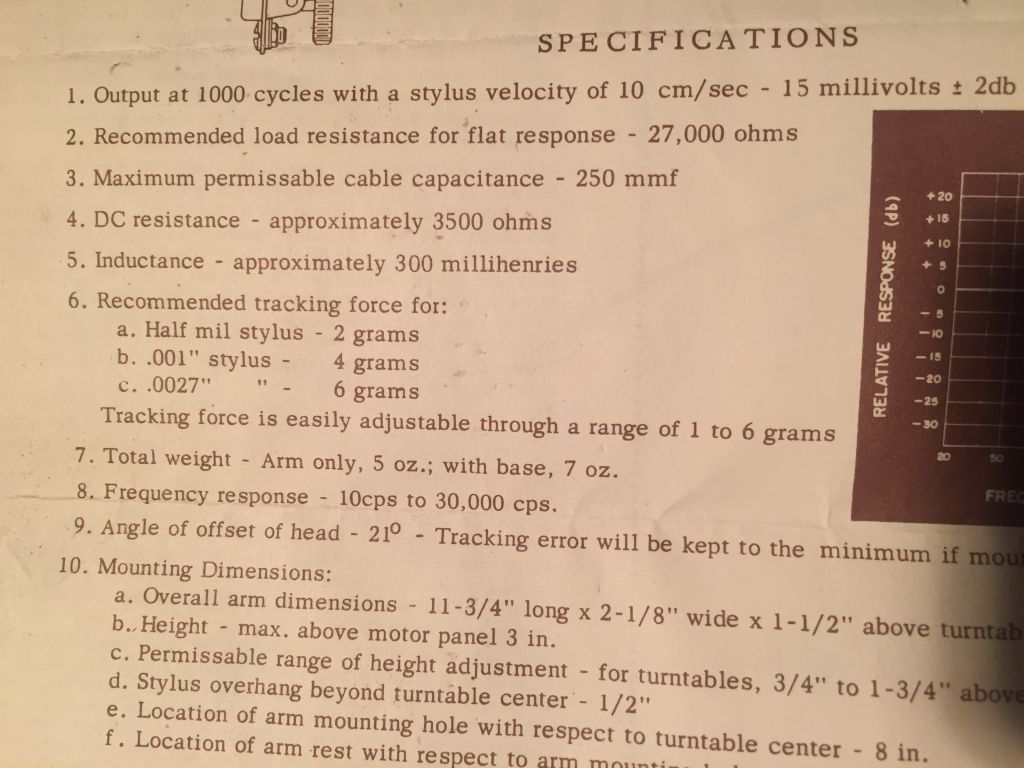

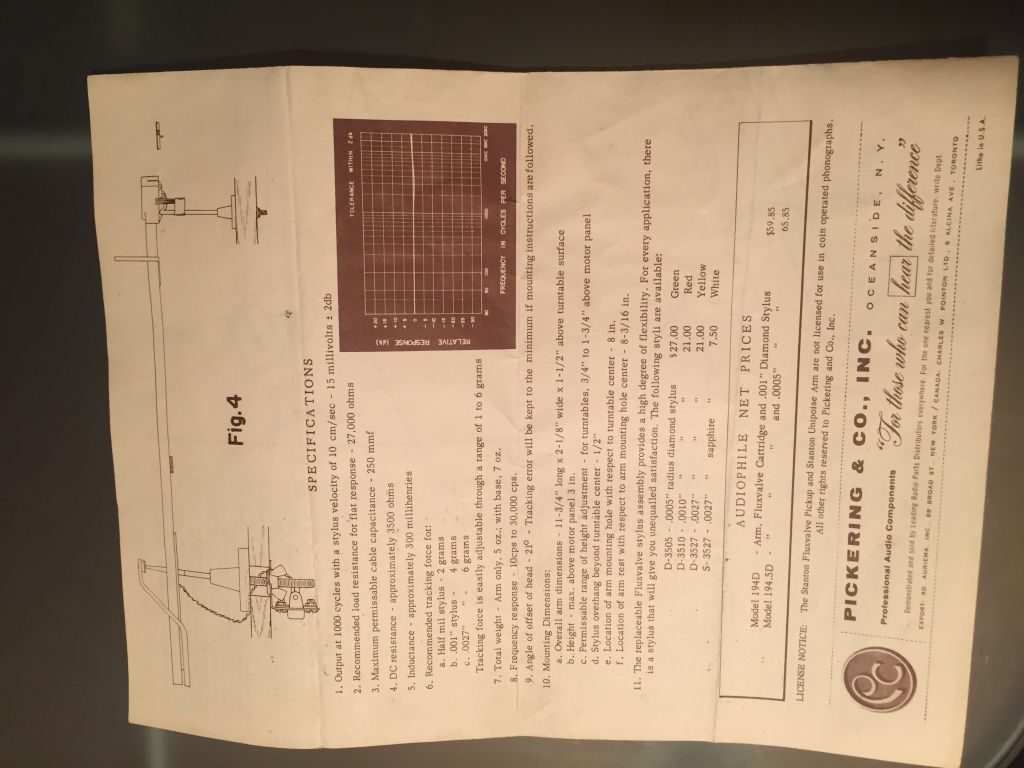

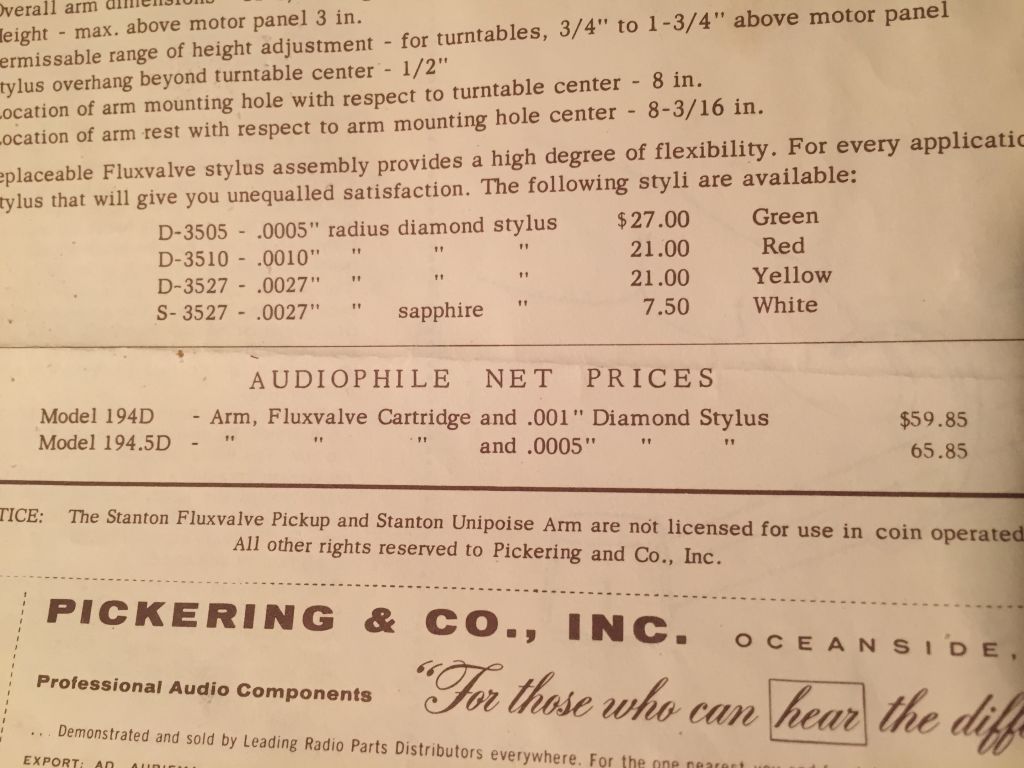

La doc original, qui l'on trouve aussi scannée sur Vinyl Engine


















L'administrateur a désactivé l'accès en écriture pour le public.

FLUXVALVE-UNIPOISE, Pickup-arm Model 194D, Pickering & CO 07 Jui 2018 12:06 #4

  • cynos
  • Portrait de cynos
  • Hors Ligne
  • Technicien
  • Messages : 4133
  • Remerciements reçus 64
  • Points : 1230
  • Karma: 7
  • Médaille en chocolat
Superbe;
Le design est à la fois ingénieux, sobre et élégant.

A mon avis, vu la difficulté de trouver des stylets pour des cellules Stanton/Pickering classiques, plus modernes, pour celle ci, une seule source: ebay (ne pas hésiter à recarder sur .com), et beaucoup (beaucoup de patience).
Il faudrait faire le tour des sites qui vendent cellules/stylet ... mais m'étonnerai fort (j'ai cherché pour une cellule Weathers, du coup, je scrute ebay depuis deux ans au cas où).

Reste la solution d'utiliser le bras avec une autre cellule,
C'est de la bricole, il y a du scotch sur le PC, il est cassé ? mais au moins tu pourrais utiliser le bras.
A voir si tu le considères comme un bras, ou un objet de collection (les deux sont honorables).
Dernière édition: 07 Jui 2018 12:23 par cynos.
L'administrateur a désactivé l'accès en écriture pour le public.

FLUXVALVE-UNIPOISE, Pickup-arm Model 194D, Pickering & CO 08 Jui 2018 01:31 #5

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 2421
  • Remerciements reçus 40
  • Points : 26849
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Merci,

Pour le moment il va rester dans sa boîte en attendant que je trouve le diamant qui va bien.
C'est collector oui, mais je l'ai pris parceque je pense que cela peut très bien marcher. Donc pour le moment pas de bricolage.
Je cherche des ref d'équivalences, j'en trouve des nouvelles, et je fouille... ;) Mais pour le moment peu en mono....
L'administrateur a désactivé l'accès en écriture pour le public.

FLUXVALVE-UNIPOISE, Pickup-arm Model 194D, Pickering & CO 08 Jui 2018 07:17 #6

  • papamano
  • Portrait de papamano
  • Hors Ligne
  • Fou des platines
  • Messages : 870
  • Remerciements reçus 15
  • Points : 908
  • Karma: 5
Quelle ligne ! Superbe !
J'attendrai aussi d'avoir le diamant, l'équilibre est fragile sur un unipivot et celui ci n'a pas le réglages de l'azimut des unipivot moderne donc attention à la moindre modification, rien que le câble interne peut tout foutre en l'air
L'administrateur a désactivé l'accès en écriture pour le public.

FLUXVALVE-UNIPOISE, Pickup-arm Model 194D, Pickering & CO 08 Jui 2018 09:52 #7

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 2421
  • Remerciements reçus 40
  • Points : 26849
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Hello,

L'azimut Angle D/G est en effet préréglé puisque la cellule est fixe, tout est déjà "bien fait", pas d'erreur possible, mais cellule imposée...

L'azimut horizontalité se règle, l'axe du pivot est fileté et peu descendre ou monter dans le pied. Idem du repose bras fileté qui est réglable en hauteur.

J'ai commencé à nettoyer lecbras, les points blancs sont des petites gouttes de peinture, elles se retire bien, il est maintenant tout beau tout propre, j'suis bien content!
L'administrateur a désactivé l'accès en écriture pour le public.

FLUXVALVE-UNIPOISE, Pickup-arm Model 194D, Pickering & CO 08 Jui 2018 13:13 #8

  • papamano
  • Portrait de papamano
  • Hors Ligne
  • Fou des platines
  • Messages : 870
  • Remerciements reçus 15
  • Points : 908
  • Karma: 5
Oui cellule dédier ou bricole qui dénaturerait le bras...quel dommage...
L'administrateur a désactivé l'accès en écriture pour le public.

FLUXVALVE-UNIPOISE, Pickup-arm Model 194D, Pickering & CO 08 Jui 2018 13:18 #9

  • cynos
  • Portrait de cynos
  • Hors Ligne
  • Technicien
  • Messages : 4133
  • Remerciements reçus 64
  • Points : 1230
  • Karma: 7
  • Médaille en chocolat
Ça dépend si c'est massacre à la tronçonneuse: c'est dommage, on est d'accord.
Si la modif est parfaitement réversible et que les pièces d'origine restent avec le bras (enfin, pas loin).
Aucun mal selon moi, parce que sinon il reste dans un tiroir.
Dernière édition: 08 Jui 2018 13:20 par cynos.
L'administrateur a désactivé l'accès en écriture pour le public.

FLUXVALVE-UNIPOISE, Pickup-arm Model 194D, Pickering & CO 08 Jui 2018 17:26 #10

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 2421
  • Remerciements reçus 40
  • Points : 26849
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Je n'ai pas regardé si c'était démontable proprement, car je n'ai pas envi de modifier le bazar... modifier ce bras ne m'intéresse pas du tout (un autre peut-être, mais pas lui), et au pire je ferai un DIY ressemblant si je veux mettre une nouvelle cellule.
Pour le moment je cherche des pointes ;-)
