SUJET : Ariston Audio RD40

Ariston Audio RD40 14 Sep 2017 00:07 #1

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6487
  • Remerciements reçus 183
  • Points : 77509
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Hello,

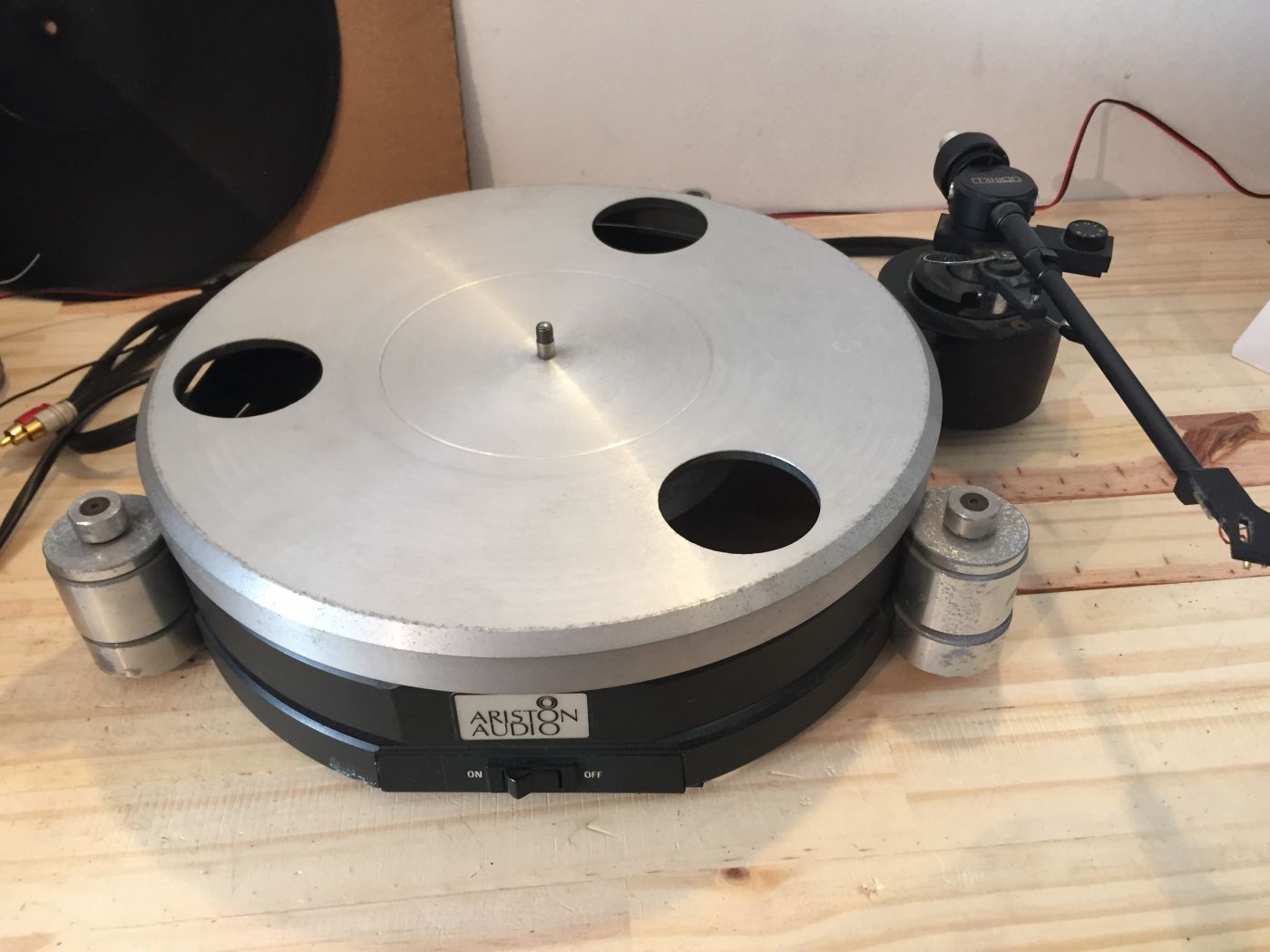

Une petite nouvelle, une RD40 a étudier sous toutes les coutures.

Elles est sale, crasseuse, mal entretenue, diamant HS, en panne... elle fait mal au coeur...

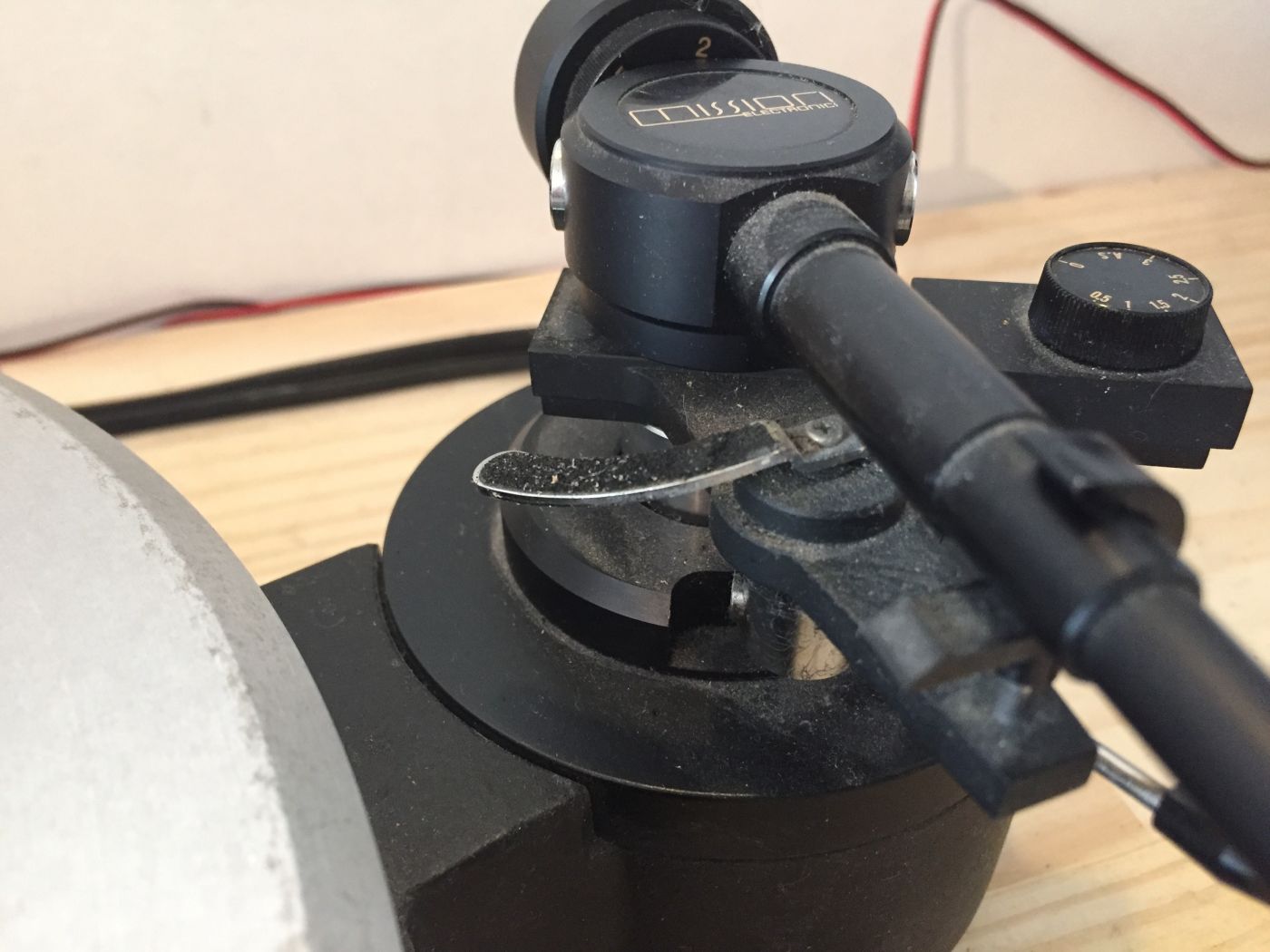

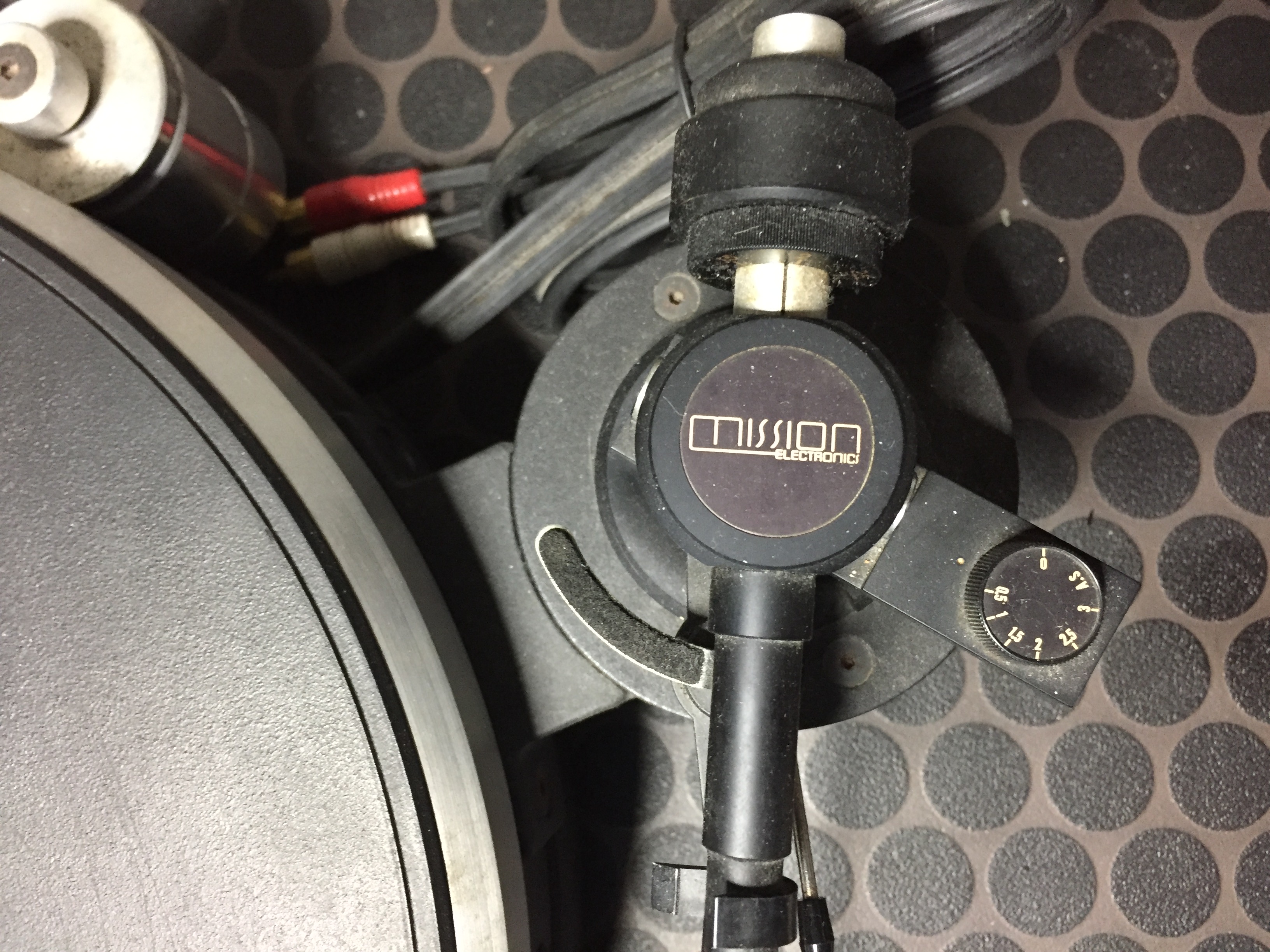

Heureusement il y a un bon bras pour, un Mission 774LC, un bon bras, qui est aussi recherché pour les Tweak de L75, puisqu'il a la même distance d'instalation que le bras d'origine de la L75.

La cellule est aussi un Mission, une 773MM qui a cantivlever coupé (apparemment un modèle rebagé qui a aussi existé chez CEC, Jelco et d'autres), ça devrait se trouver...








L'administrateur a désactivé l'accès en écriture pour le public.
Cet utilisateur a été remercié pour son message par: MDM

Ariston Audio RD40 14 Sep 2017 00:14 #2

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6487
  • Remerciements reçus 183
  • Points : 77509
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat

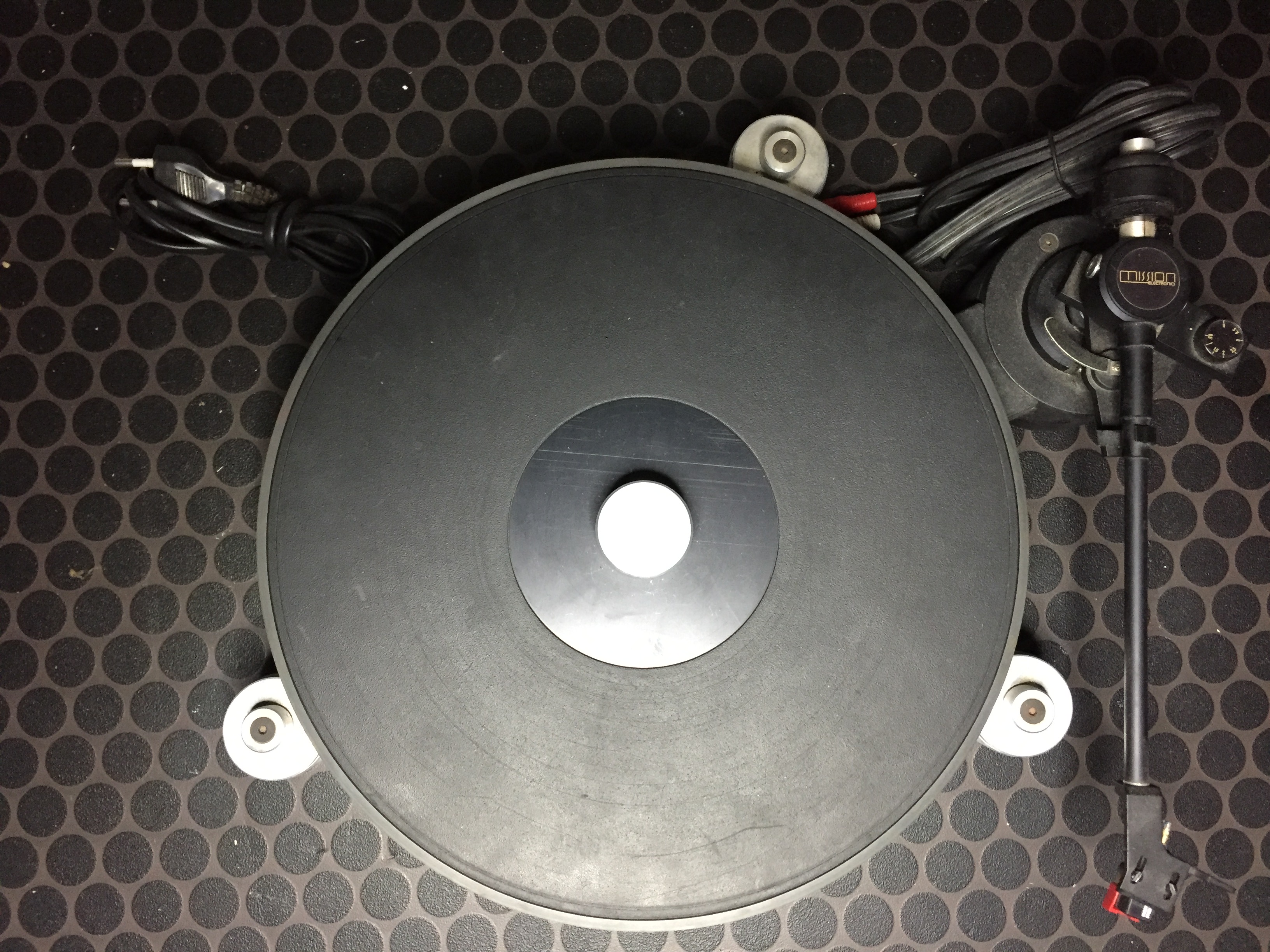

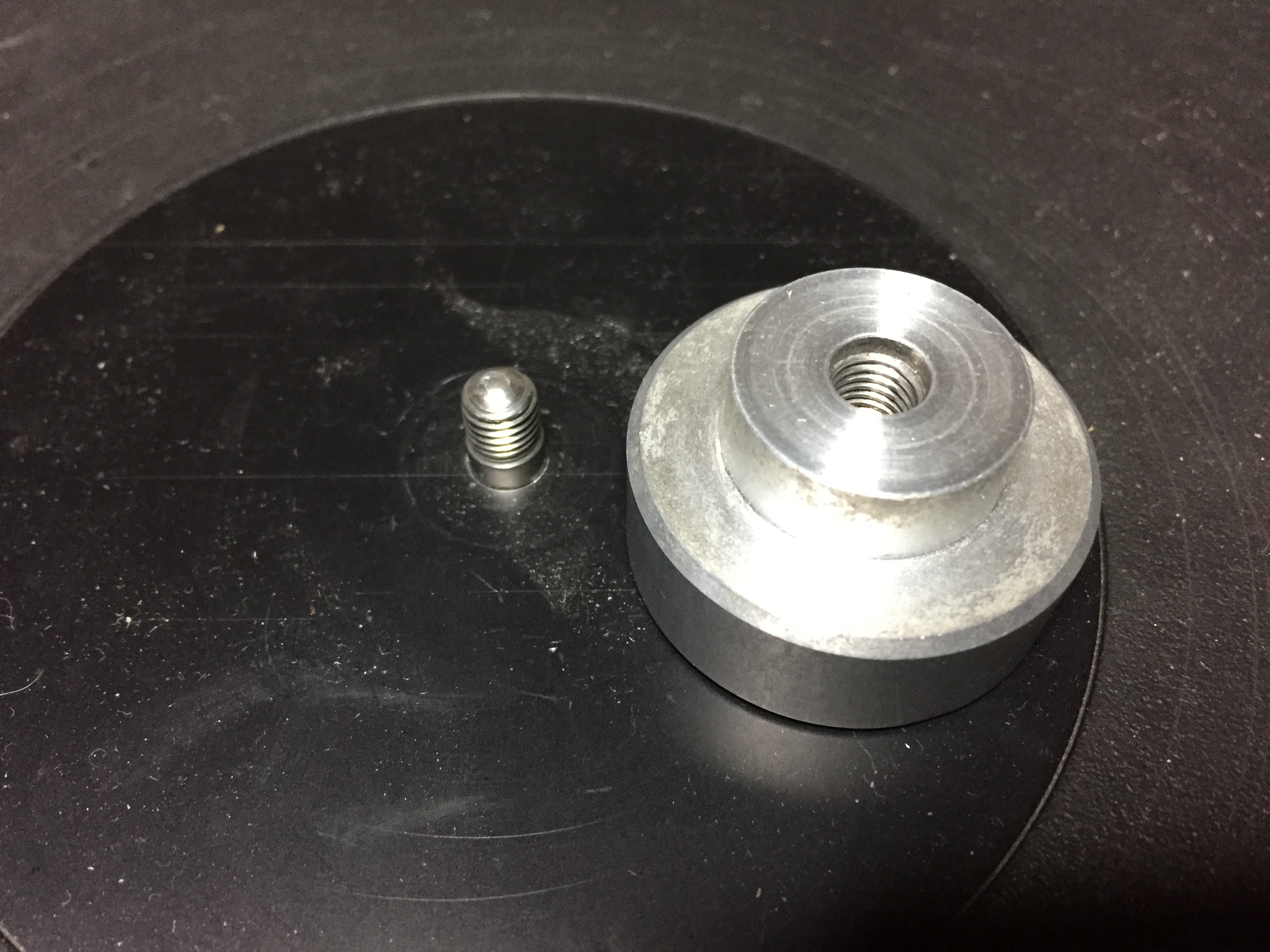

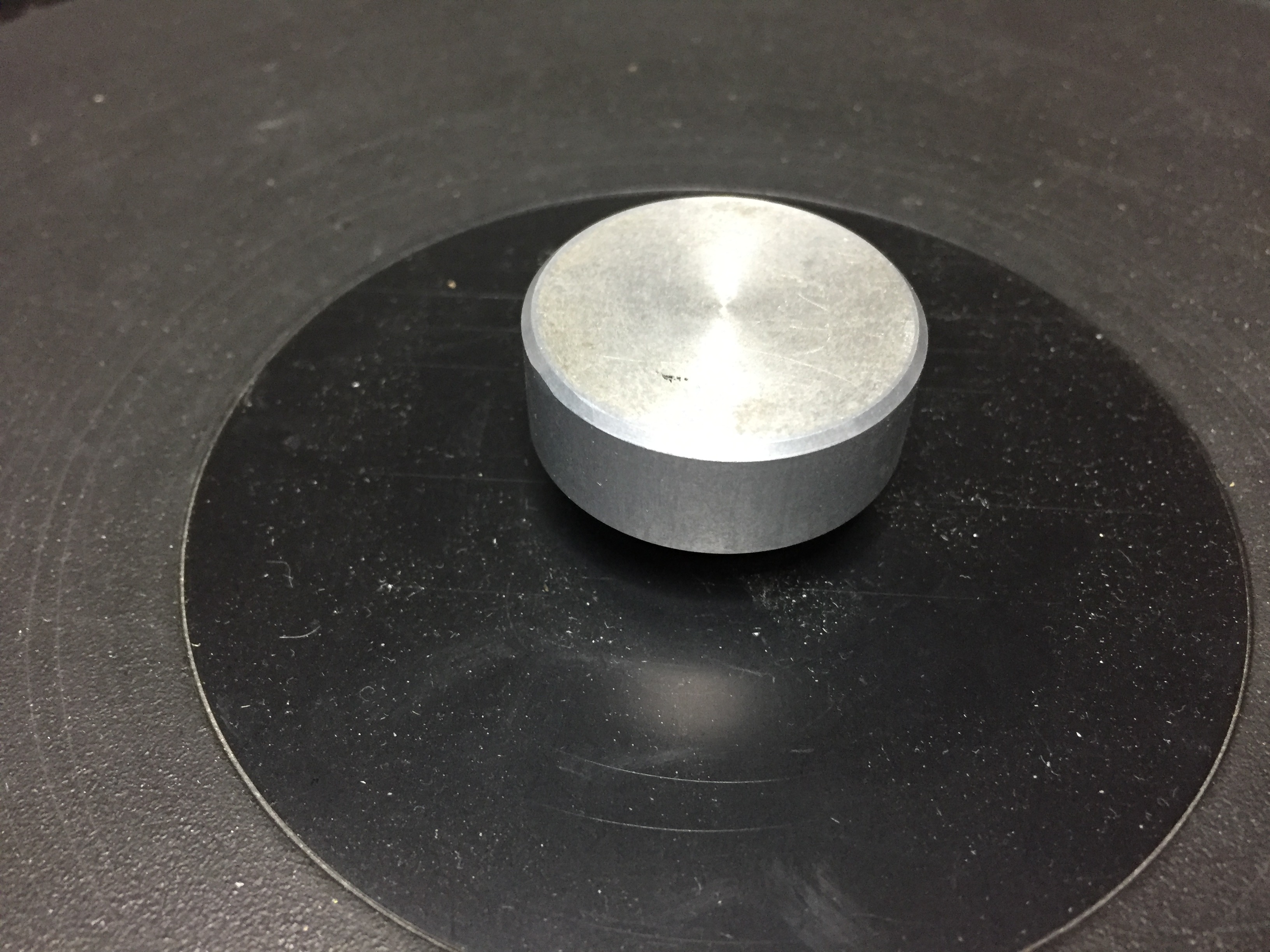

Le système de palet presseur est très intéressant et bien fait car il n'apporte pas de poids sur le pallier.

En effet, c'est un grosse vis qui serre le disque contre le couvre plateau, l'axe est donc fileté....

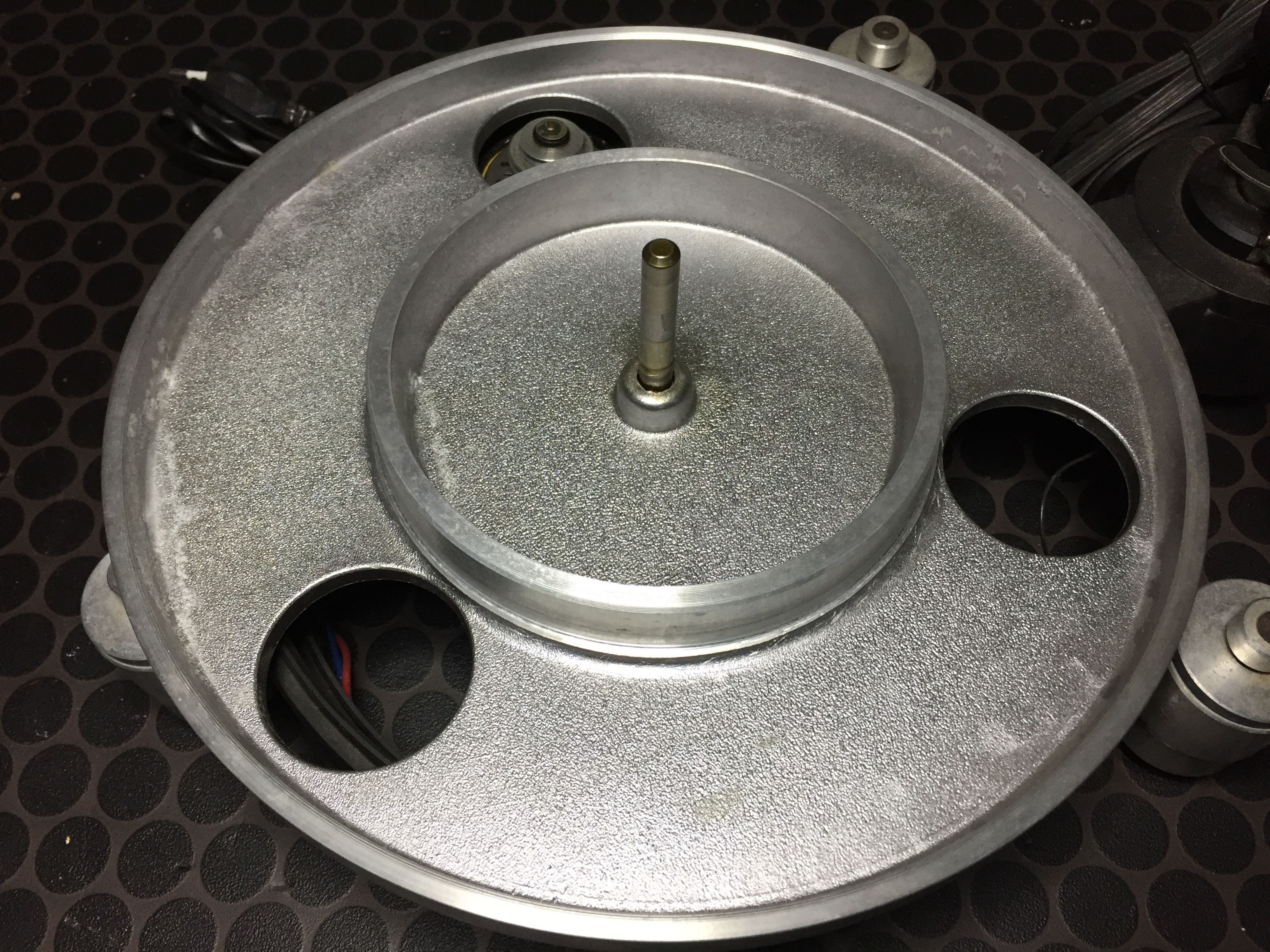

Le plateau est lui d'une seule pièces, en aluminium moulé.
L'axe est a fond plat, et il y a une bille au fond du palier.

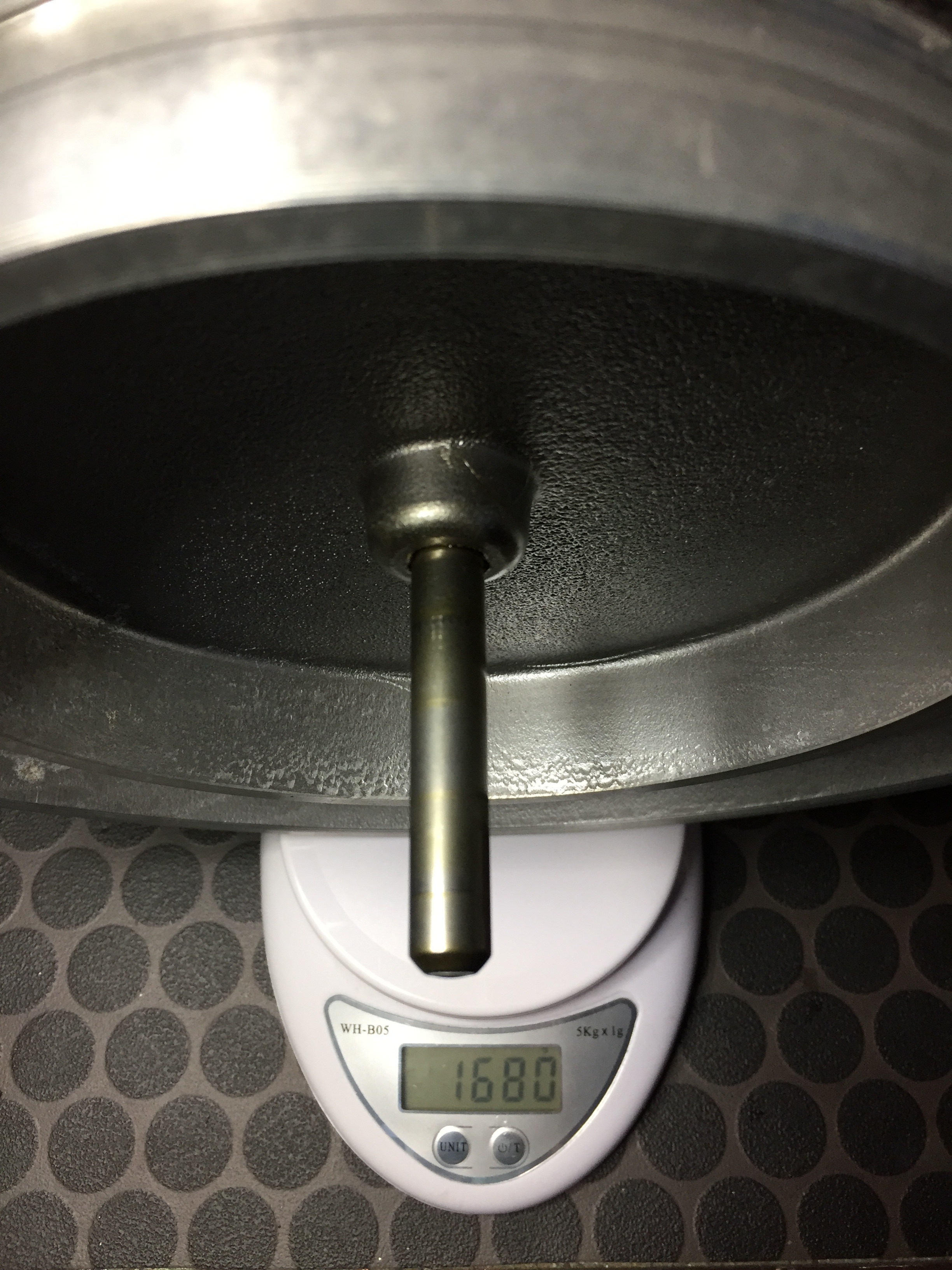

Par contre le plateau ne pèse que 1.6kilo, c'est bien mais rien d'énorme, c'est la poids des plateaux d'une thorens TD160 :cry: on aurait pu s'attendre à 4 ou 5 ou 6kilo









La suite à suivre dès que j'ai un moment....
L'administrateur a désactivé l'accès en écriture pour le public.

Ariston Audio RD40 14 Sep 2017 01:06 #3

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Rhahh ... tu l'as celle ci ? ... ou c'est de la réparation ?
Plusieurs fois j'ai tenté sur ce modèle.

Curieux de savoir ce que tu en penses une fois remise en route ... ;)
Dernière édition: 14 Sep 2017 01:10 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

Ariston Audio RD40 14 Sep 2017 22:37 #4

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6487
  • Remerciements reçus 183
  • Points : 77509
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
cynos écrit:
... ou c'est de la réparation ?

oui k;)
L'administrateur a désactivé l'accès en écriture pour le public.

Ariston Audio RD40 23 Sep 2017 23:06 #5

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6487
  • Remerciements reçus 183
  • Points : 77509
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Bon c'est réparé, condo HS et qqs réglages.


Pour la suite de l’autopsie, c'est en fait une suspendue!!! dans les pieds il y a des ressorts, et la vis du dessus permet le réglage à la main et sans outils.

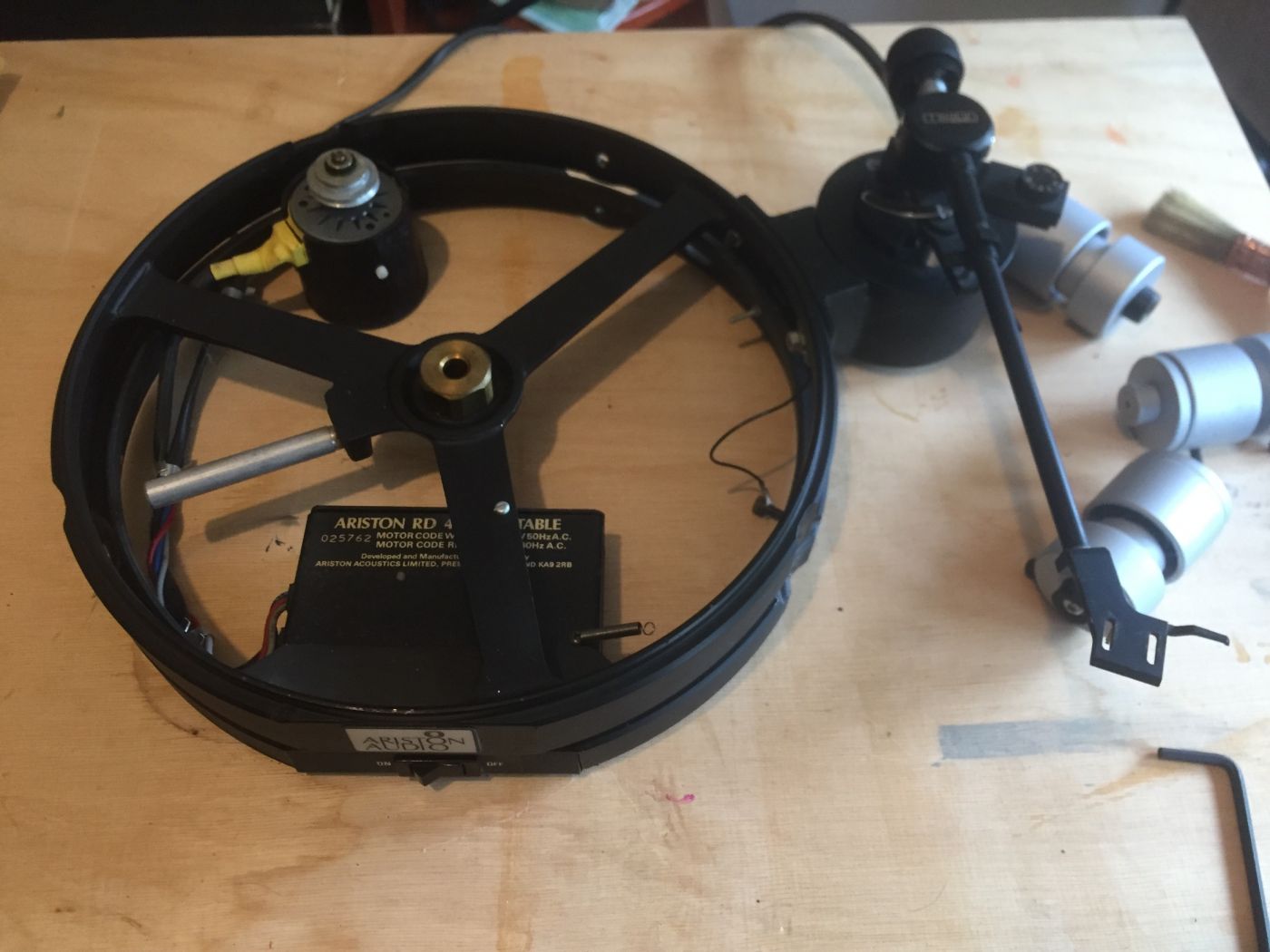

le socle est en fait, 2 cercles métallique de 30cm :

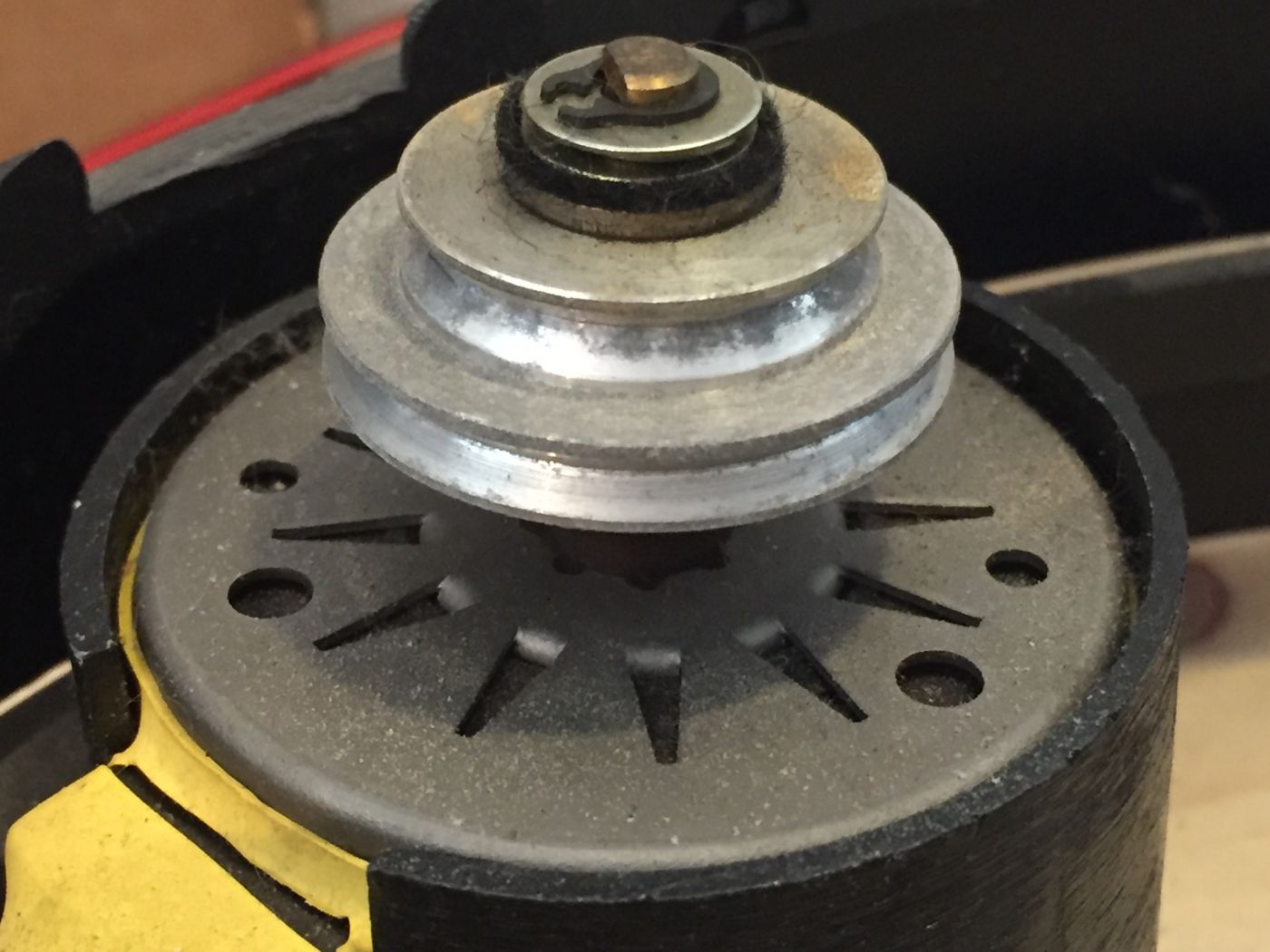

- le premier est sur les 3 pieds et supporte le moteur.
- sur ces 3 pieds il y a des ressors et mousse anti-vibration,
- puis le 2èm cercle sur lequel il y a : le palier et le support de bras

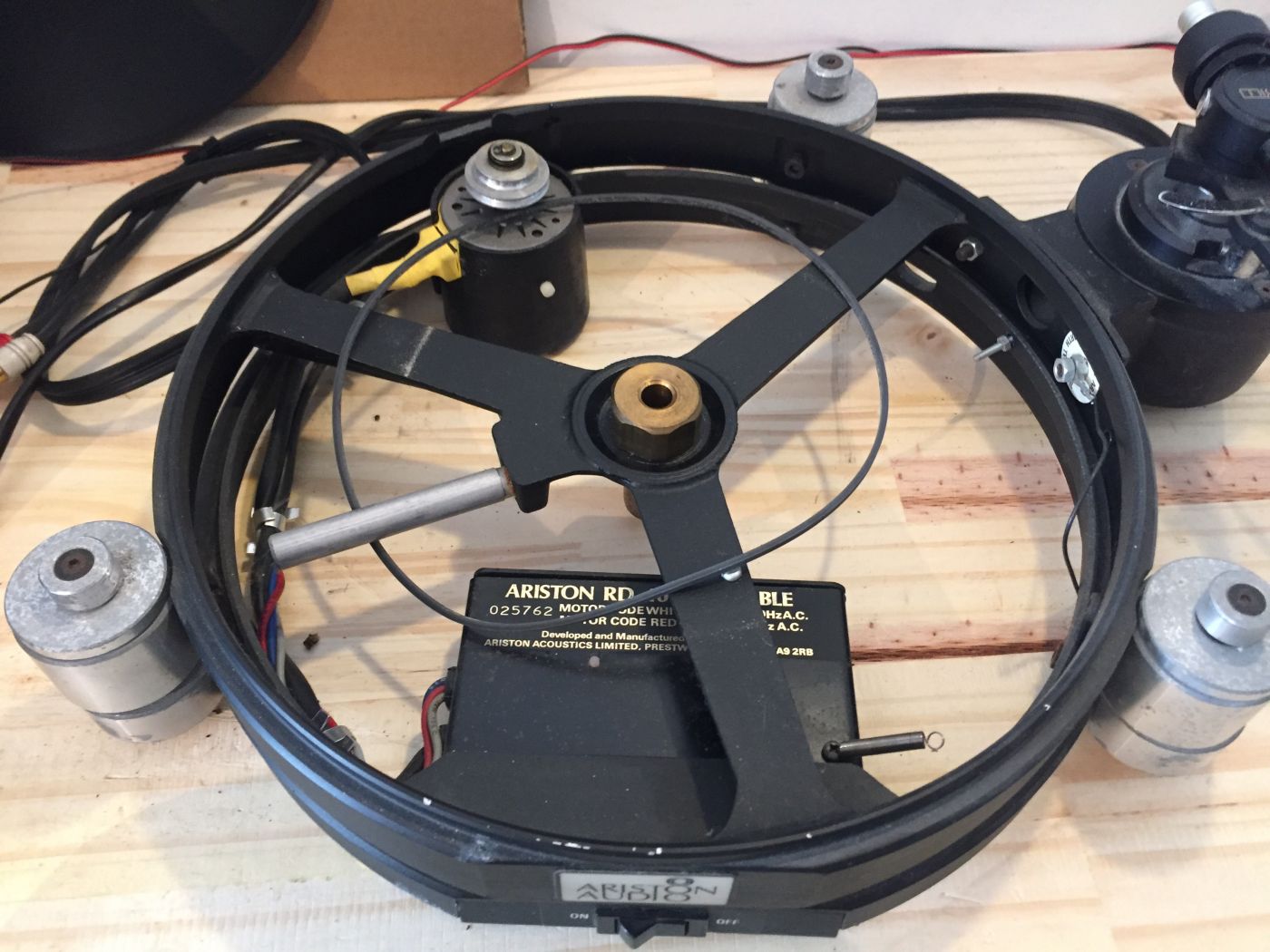

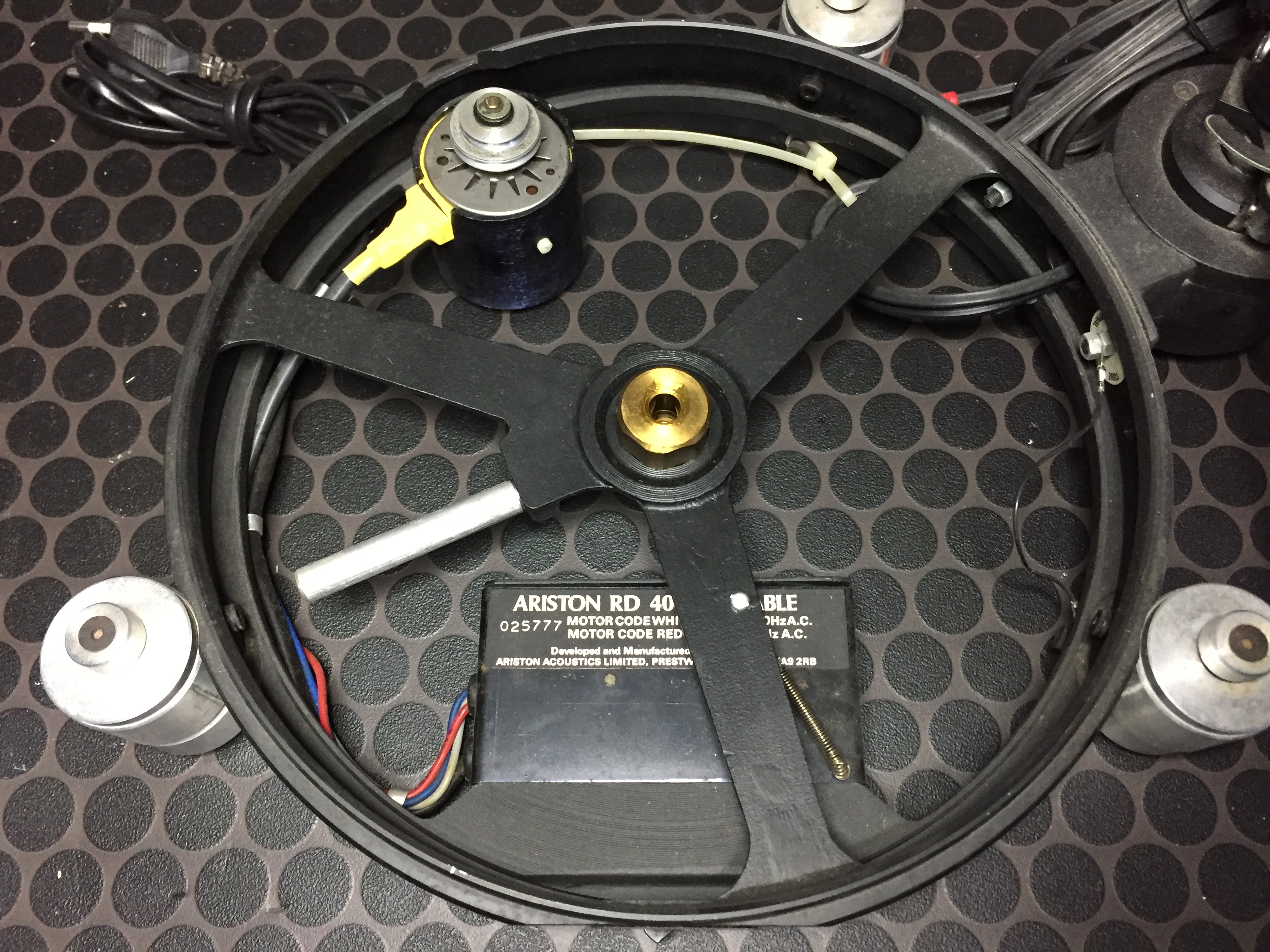

Sans le plateau

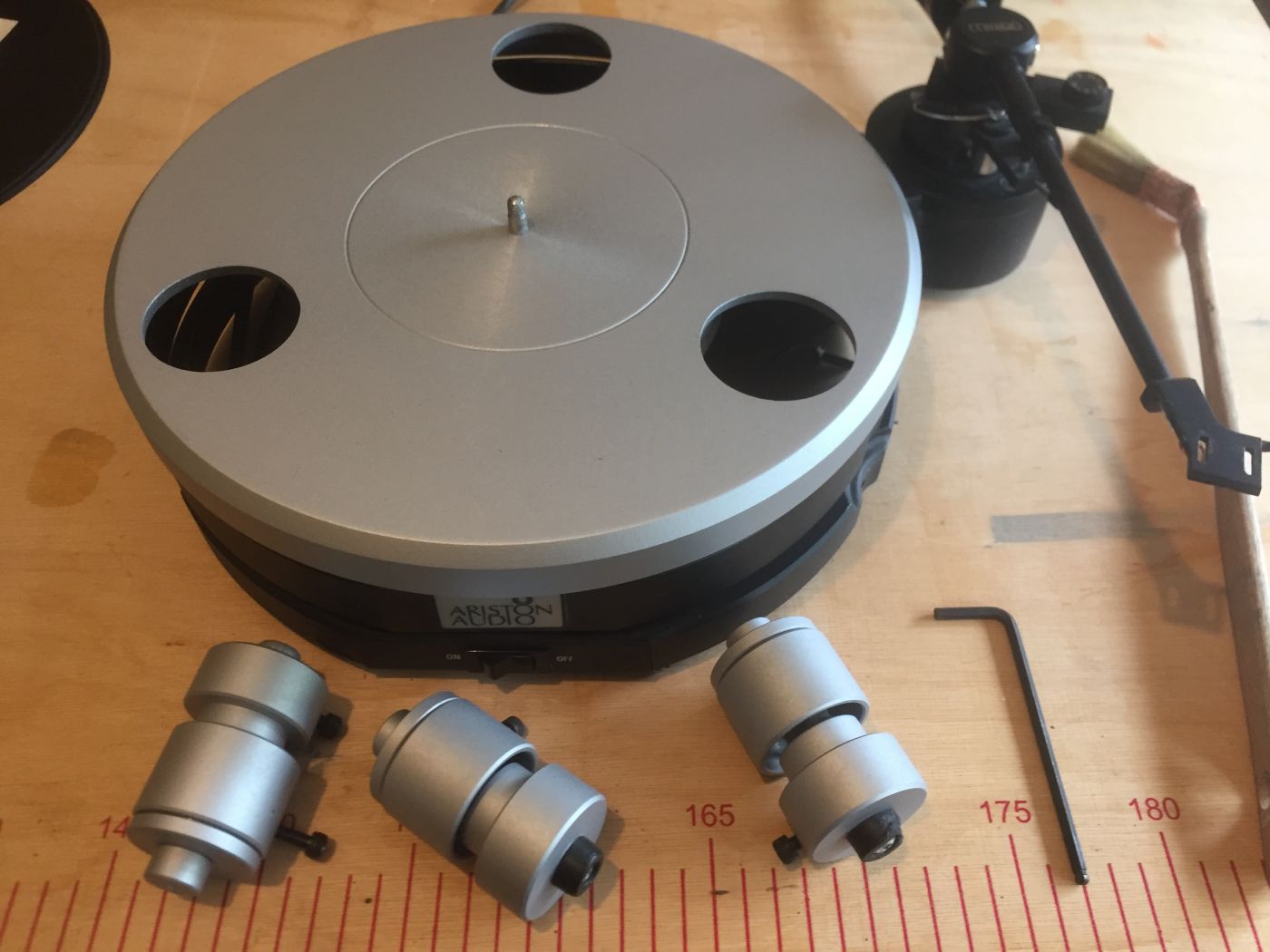

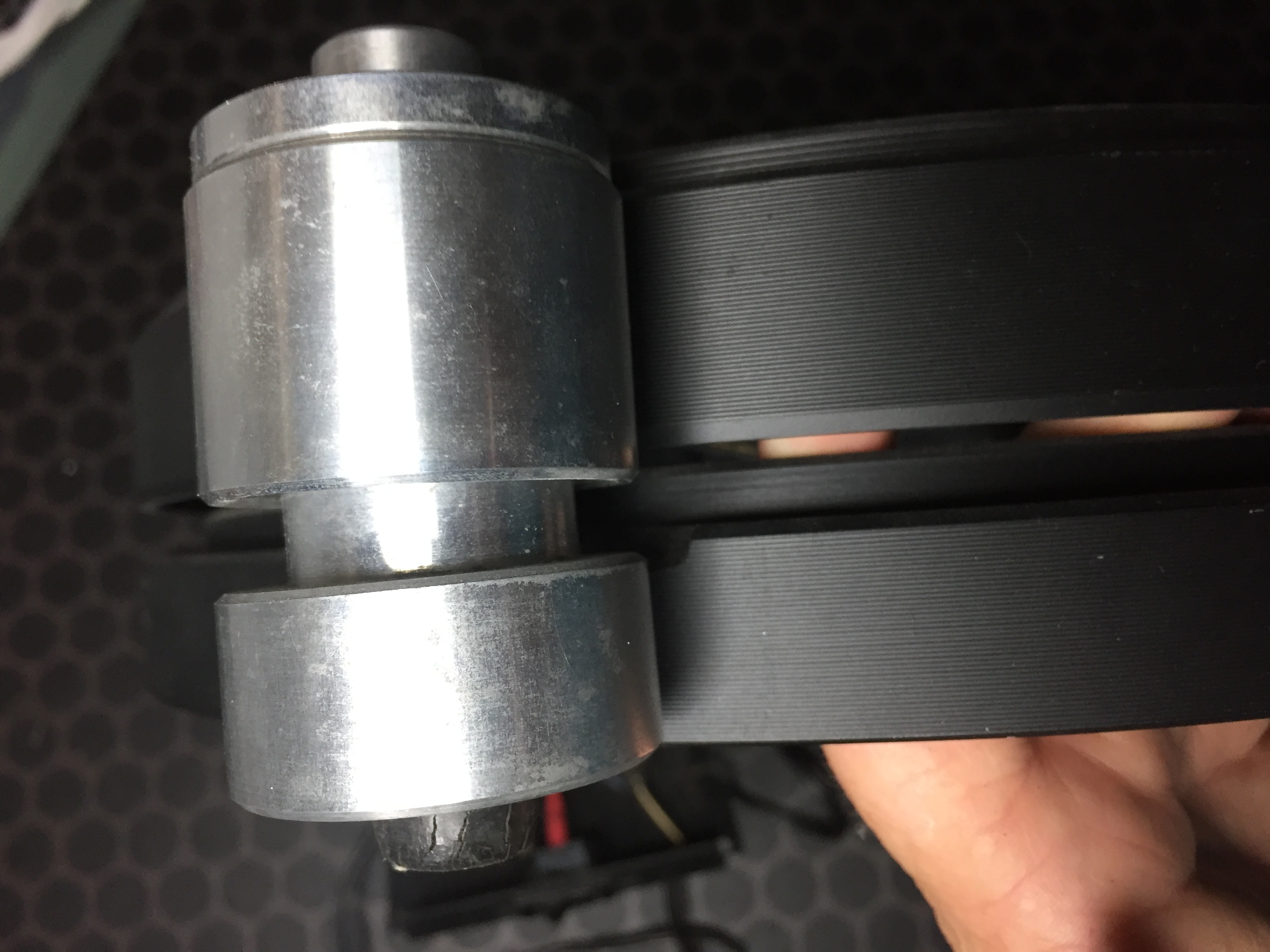

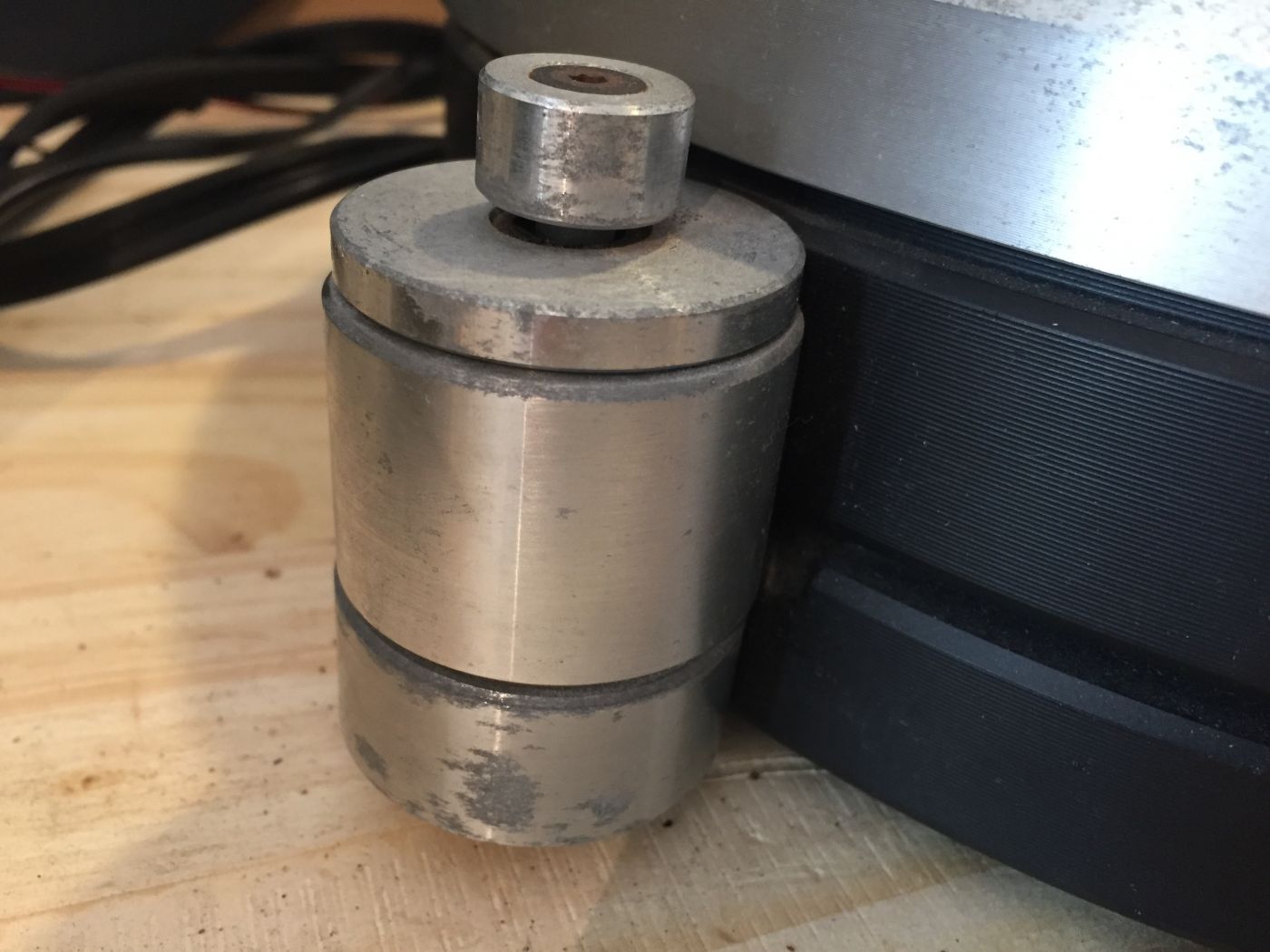

les pieds

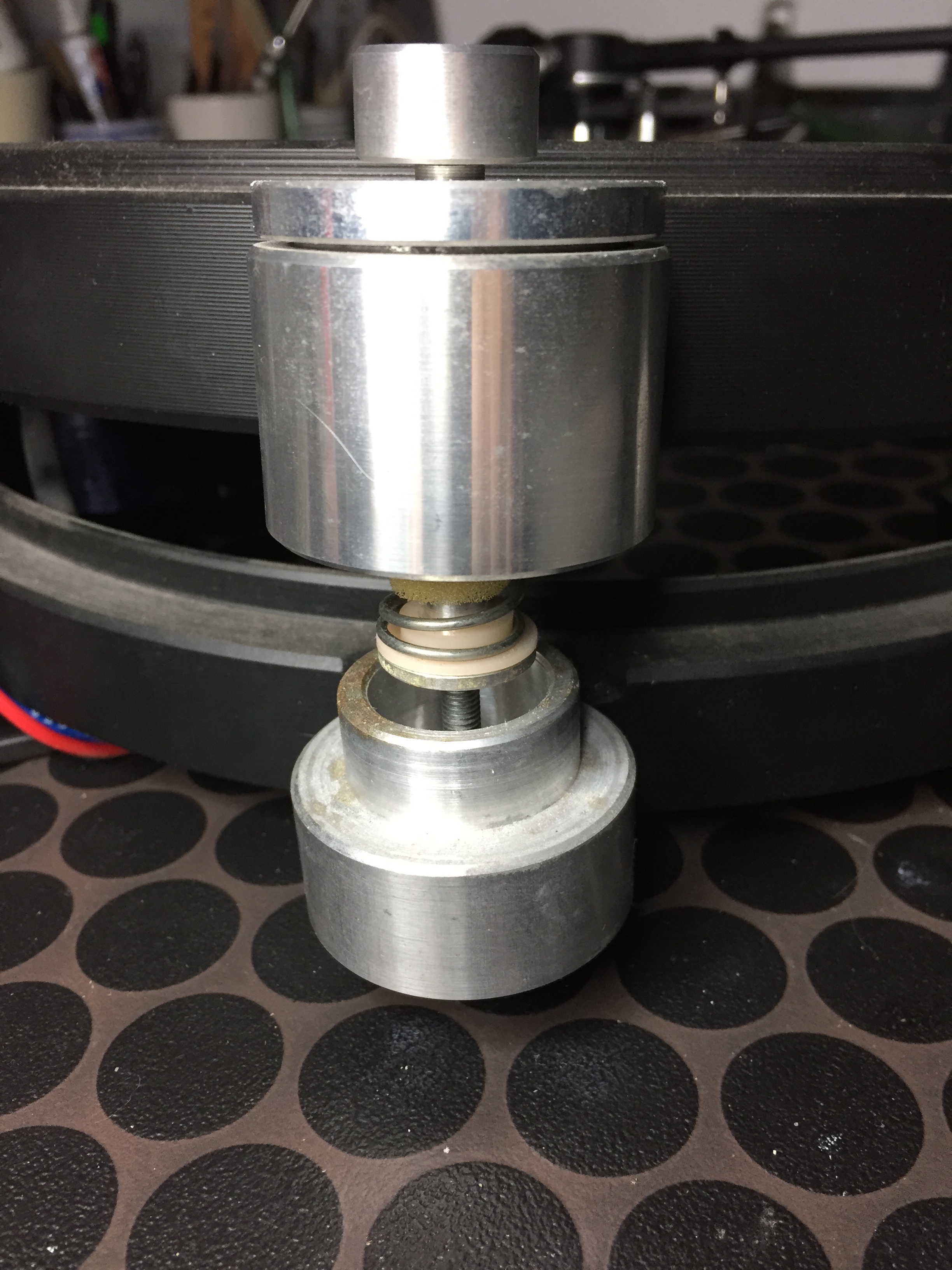

pieds desserré, on peu voir le ressort de la suspension

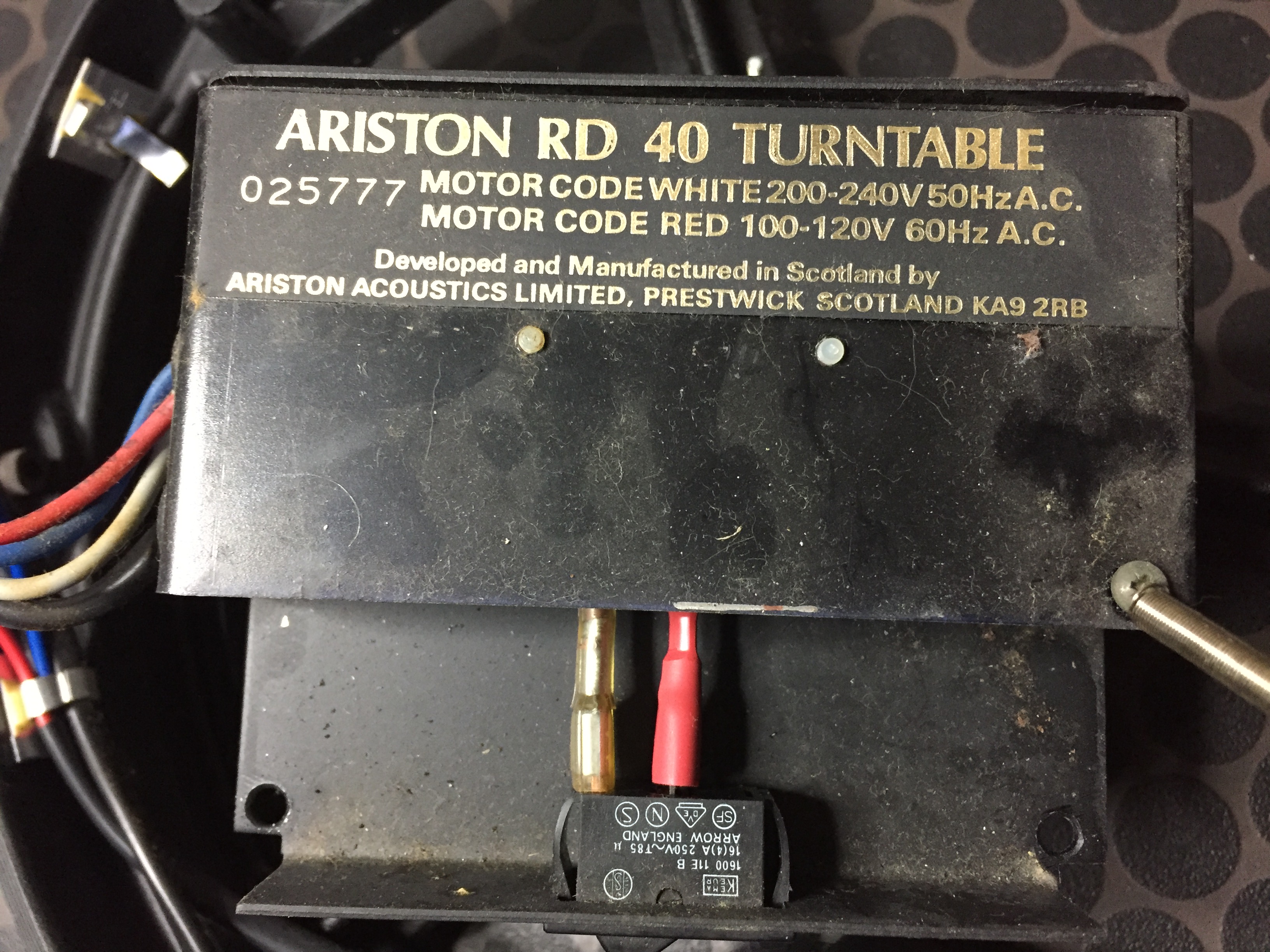

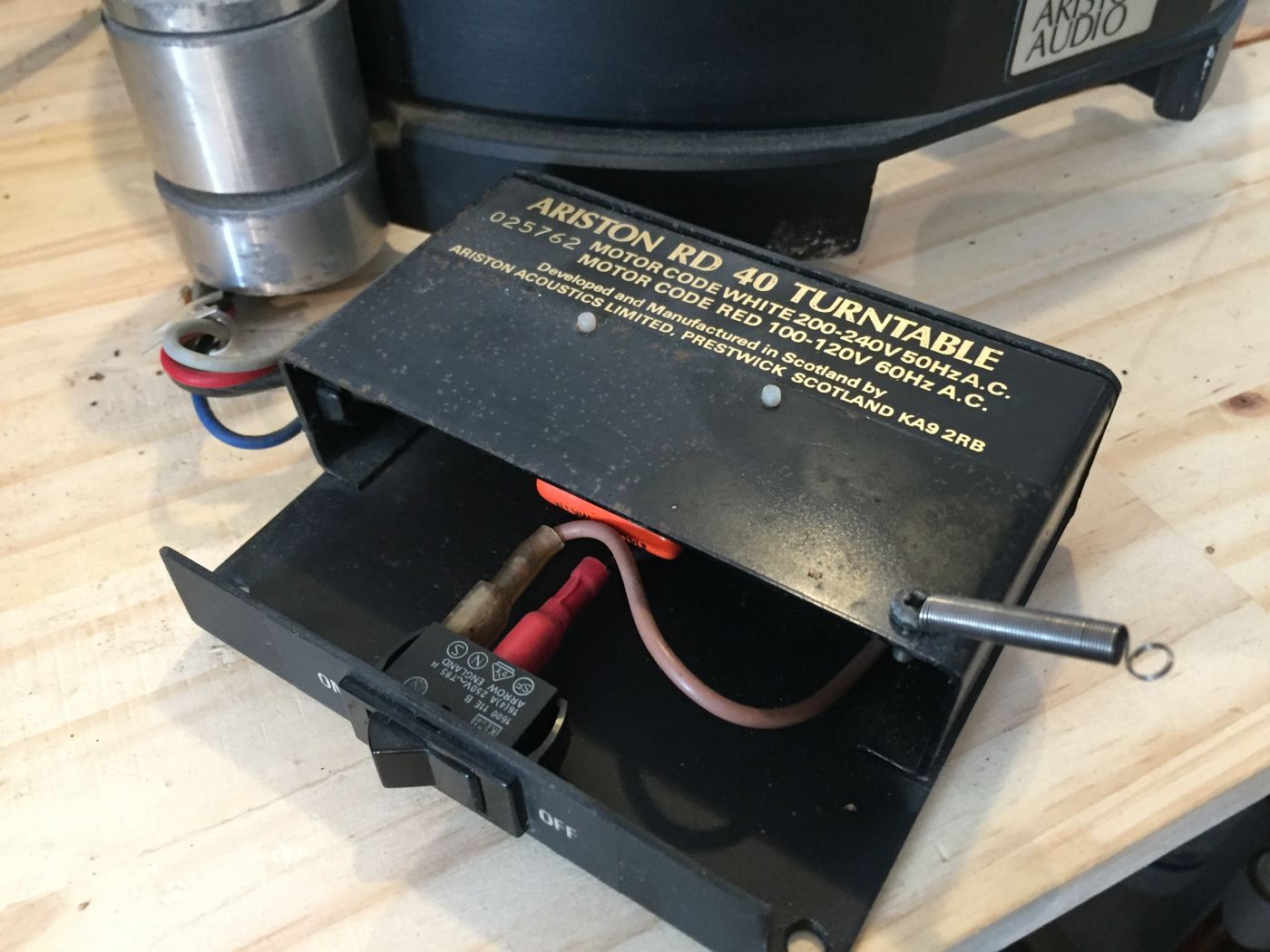

Le boitier électrique qui est dans le chassis ( condo, résistance chutrice 220/110v, et un anti parasite, c'est du tout simple, comme nos thorens 16x-145)


L'administrateur a désactivé l'accès en écriture pour le public.

Ariston Audio RD40 23 Sep 2017 23:25 #6

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Cool, t'as trouvé la panne facilement !
Merci pour les détails de construction.

J'attends de savoir ce que tu en penses ... si elle vaut sa petite côte ... :)
L'administrateur a désactivé l'accès en écriture pour le public.

Ariston Audio RD40 23 Sep 2017 23:31 #7

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6487
  • Remerciements reçus 183
  • Points : 77509
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Hello Christophe,

Oui cela marche bien, c'est simple mais bien fait.
Et pour sa cote, j'ai l'impression qu'elle n'est pas excessive, mais il n'y en a pas beaucoup en vente.
Elles sont souvent montées avec des très bons bras, et rien que le prix du bras.... souvent pour le prix du bras on a la RD40 autour, et là c'est à mon avis un bon coup.
;)
L'administrateur a désactivé l'accès en écriture pour le public.

Ariston Audio RD40 23 Sep 2017 23:54 #8

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Elle plait bien, j'ai déjà tenté (nue) ... je les aie vue partir dans les 300/500.

C'est plus que ce que je veux mettre ... :)
Dernière édition: 23 Sep 2017 23:54 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

Ariston Audio RD40 24 Sep 2017 12:19 #9

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6487
  • Remerciements reçus 183
  • Points : 77509
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
A oui, en effet, je pensais vers les 200/300.... zut
L'administrateur a désactivé l'accès en écriture pour le public.

Ariston Audio RD40 14 Avr 2021 23:13 #10

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6487
  • Remerciements reçus 183
  • Points : 77509
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Hello,

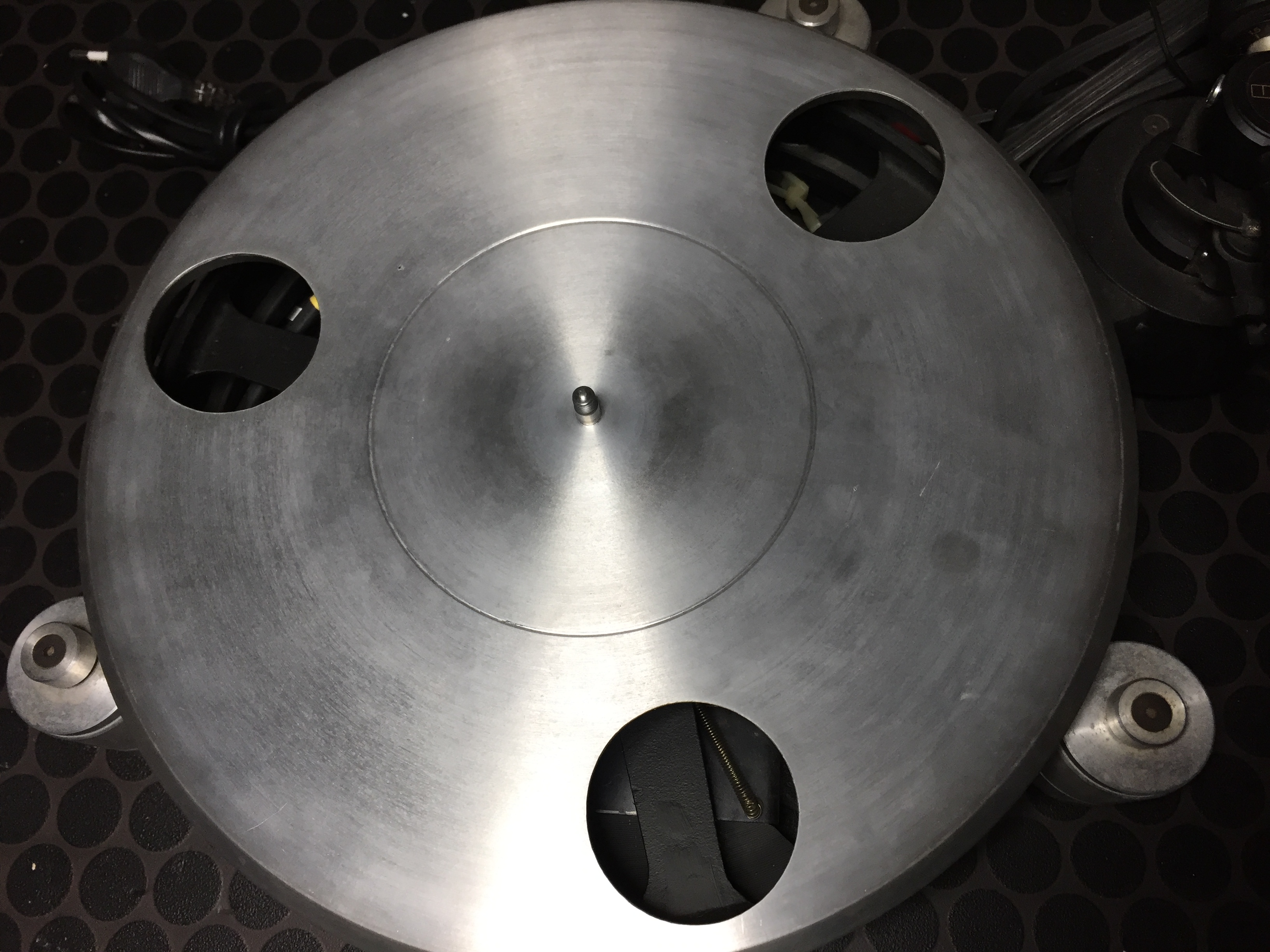

Je déterre le sujet, car une nouvelle RD 40 vient de sortir d'un grenier. Mais elle a du y stagner beaucoup plus longtemps que la précédente, car l'état est plu avancé
:cry:

Même panne, condo HS, donc cela vaut le coup de les acheter en panne ;) :ok: :mrgreen:

Cellule HS, pas de palet-presseur-à-vis, lilft tordu, bras à autopsier, et le caoutchouc/tapis de surplateau n'est pas le bon.

J'ai commandé une courroie, à réception de celle ci, je commencerai la remise en état.

A suivre,
LB














L'administrateur a désactivé l'accès en écriture pour le public.

Ariston Audio RD40 22 Jui 2021 16:26 #11

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6487
  • Remerciements reçus 183
  • Points : 77509
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Hello,

Courroie reçu, platine démontée pour peinture, reprise en noir et peinture grise sur plateau ou pieds...
Condo changé.
Bras démonté partiellement, repris, gros nettoyage,...
Petite cellule neuve...

Ypuka tout remonter et la faire chanter U°)




Dernière édition: 22 Jui 2021 16:28 par Le bleu.
L'administrateur a désactivé l'accès en écriture pour le public.

Ariston Audio RD40 23 Jui 2021 11:49 #12

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6487
  • Remerciements reçus 183
  • Points : 77509
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Hello,

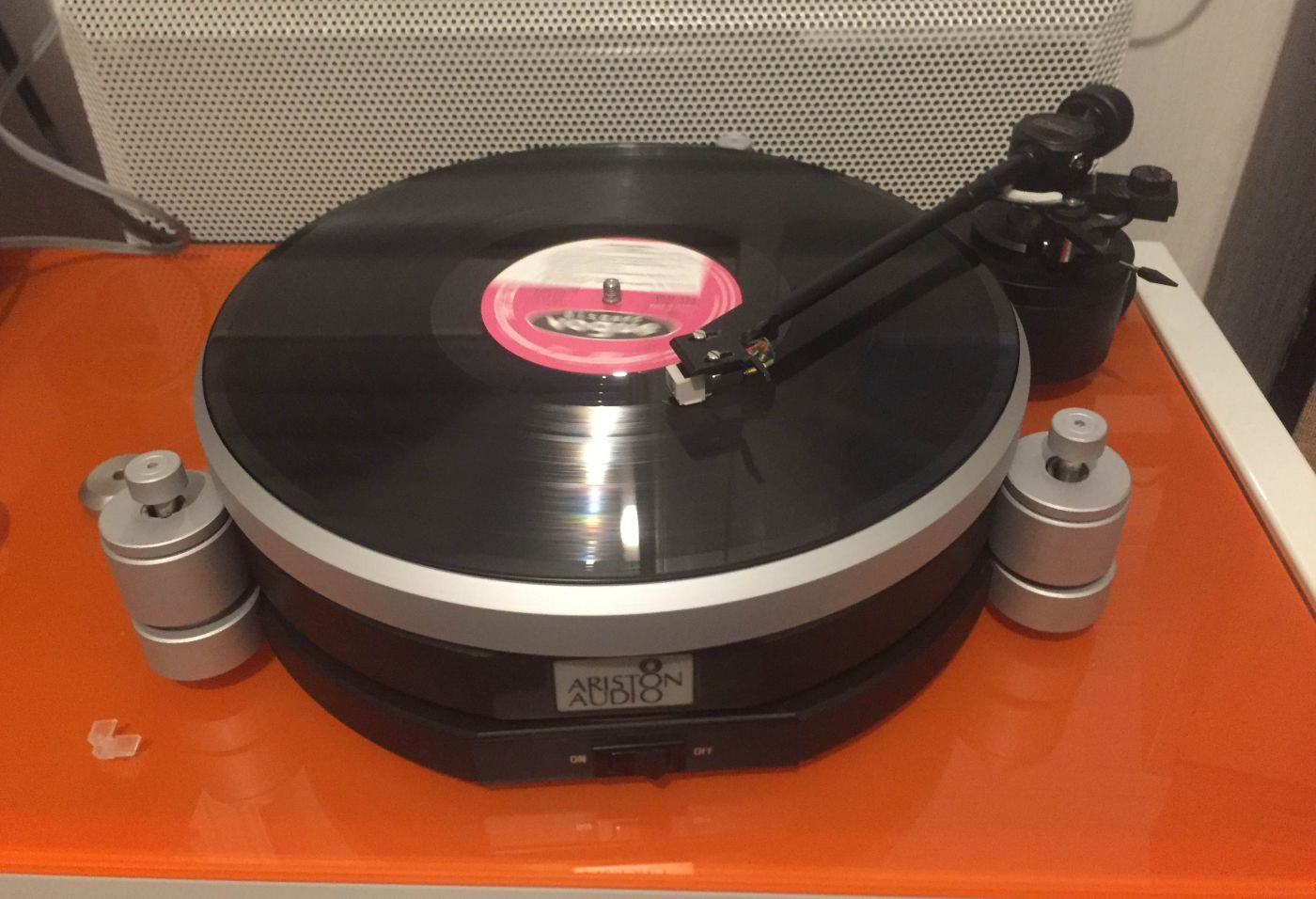

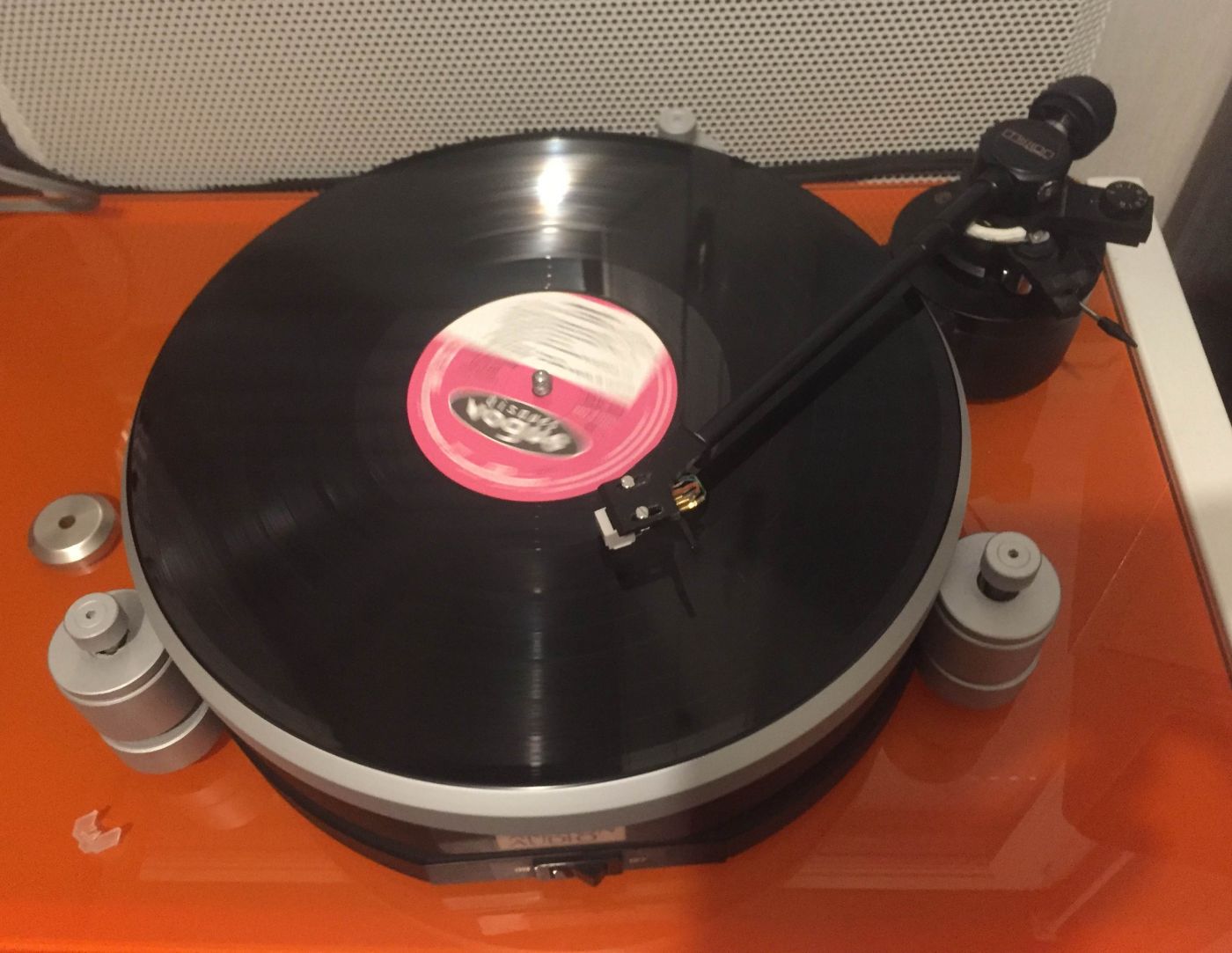

Suite, remontage, réglage, essai...... c'est ok.

Joli look....




L'administrateur a désactivé l'accès en écriture pour le public.

Ariston Audio RD40 23 Jui 2021 11:58 #13

  • Diamaguene
  • Portrait de Diamaguene
  • Hors Ligne
  • Passionné
  • "Me, We" Muhammad Ali
  • Messages : 490
  • Remerciements reçus 12
  • Points : 522
  • Karma: 0
Beau boulot !!!
L'administrateur a désactivé l'accès en écriture pour le public.

Ariston Audio RD40 10 Juil 2021 18:30 #14

  • Pierrot62
  • Portrait de Pierrot62
  • Hors Ligne
  • Passionné
  • Messages : 205
  • Remerciements reçus 6
  • Points : 215
  • Karma: 0
J'adore le look !!! :ok:
Pierrot62
L'administrateur a désactivé l'accès en écriture pour le public.
