SUJET : Thorens 125 Mk2 moteur bloqué

Thorens 125 Mk2 moteur bloqué 07 Sep 2018 11:32 #1

  • Gabi
  • Portrait de Gabi
  • Hors Ligne
  • Membre actif
  • Messages : 47
  • Remerciements reçus 1
  • Points : 50
  • Karma: 0
Bonjour à tous ! :cool:

Désolé pour mon manque de présence mais entre les enfants / le boulot / la maison, j'ai malheureusement mis un peu la hifi de côté depuis quelques temps ... :ban:

Un pote m'a ramené sa 125 Mk2 parce qu'elle ne fonctionne plus suite à un entreposage depuis 1 an de la platine à cause de son déménagement et ses différents travaux.
D'après lui le moteur ne tourne plus. Et en voulant la réparer il a aussi dessoudé les 3 câbles (2 rouges et 1 vert) reliant le tranfo et le circuit électronique.

J'ai récupéré la platine et j'ai ressoudé les 3 câbles du transfo ; par contre je ne sais pas si les 2 rouges sont différenciés ? :?
J'ai ensuite testé le tout : en effet non-alimenté le moteur tourne à vide très bien. Par contre dès qu'on bascule l’interrupteur sur ON, le stroboscope s'allume et le moteur se met sous tension et se bloque. On sent bien à la main que c'est le courant électrique qui le bloque.
Dès qu'on rebascule l'interrupteur sur OFF, le moteur redevient libre de rotation.

A mon avis elle n'a jamais eu de changement de condensateurs.
Si ça aide je peux vous prendre des photos de la carte électronique.

Est-ce un problème connu ?
Moteur ? Carte électronique ? Transfo ?
Auriez-vous une solution s'il vous plaît ?

Merci d'avance ! @+! :ok:

Gabi
" Tourne le bouton, le bouton tout rond, et je chanterai des chansons ! "
L'administrateur a désactivé l'accès en écriture pour le public.

Thorens 125 Mk2 moteur bloqué 08 Sep 2018 07:50 #2

  • Pierrot62
  • Portrait de Pierrot62
  • Hors Ligne
  • Membre actif
  • Messages : 127
  • Remerciements reçus 2
  • Points : 133
  • Karma: 0
Salut Gabi,
Peut-être des rensegnements utiles ici:
www.audiovintage.fr/leforum/viewtopic.php?f=11&t=32222

Bonne chance !!
Pierrot62
L'administrateur a désactivé l'accès en écriture pour le public.

Thorens 125 Mk2 moteur bloqué 08 Sep 2018 17:33 #3

  • Satchmo
  • Portrait de Satchmo
  • Hors Ligne
  • Membre actif
  • Messages : 89
  • Remerciements reçus 1
  • Points : 96
  • Karma: 0
Faut changer les condensateurs (en bleu sur la page AV) sur la carte et recalibrer ensuite les vitesses.
C'est un pb bien connus. Je l'ai fait sur une 125 par ce que le moteur "vibrait" et ne tournait pas.
Bon courage.
Bruno
L'administrateur a désactivé l'accès en écriture pour le public.

Thorens 125 Mk2 moteur bloqué 11 Sep 2018 10:17 #4

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 2874
  • Remerciements reçus 44
  • Points : 34179
  • Karma: 2
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
+1 pour ces condo.... pas sur que ce soit le problème, mais ce type de condo (des vieux philips sans doute) ne tiennent pas dans le temps, donc autant les changer maintenant :ok:
L'administrateur a désactivé l'accès en écriture pour le public.

Thorens 125 Mk2 moteur bloqué 11 Sep 2018 12:14 #5

  • Gabi
  • Portrait de Gabi
  • Hors Ligne
  • Membre actif
  • Messages : 47
  • Remerciements reçus 1
  • Points : 50
  • Karma: 0
Merci pour vos réponses ! :ok:
Arf, malheureusement je ne suis pas inscrit sur le forum AV et on dirait que ce n'est plus faisable. :cry:

Je prendrai en photo la carte électronique, vous pourrez m'indiquer dessus les condos à changer s'il vous plaît ?

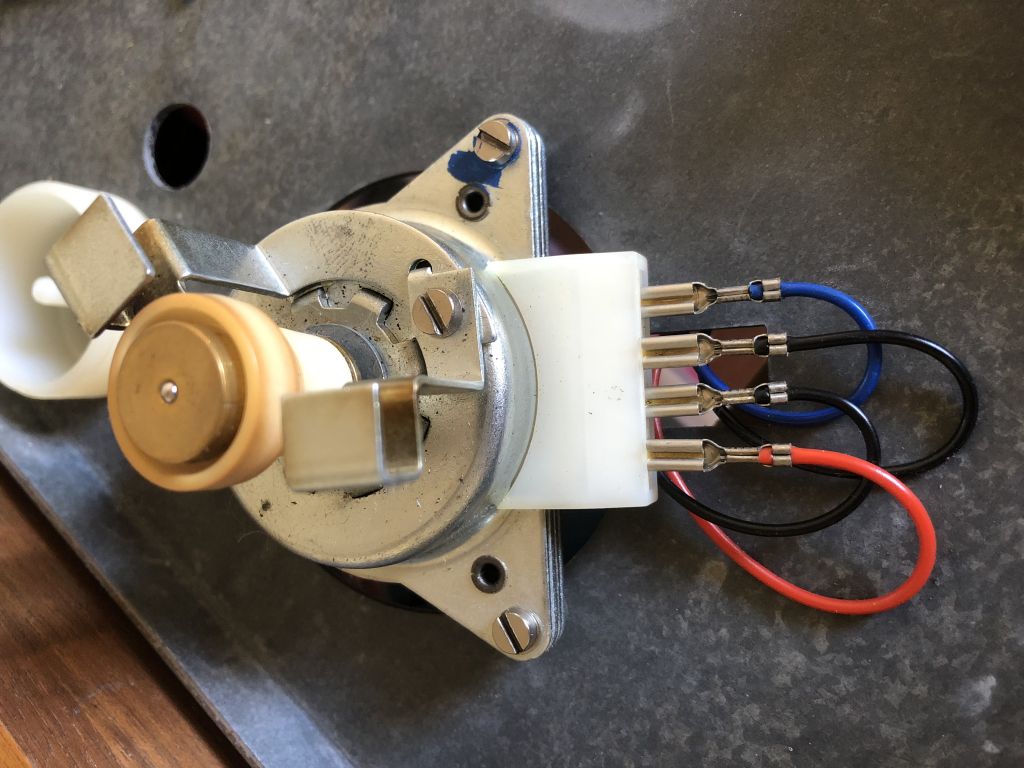

Sinon pour info j'ai pris des mesures de courant sur les bornes du moteur.



Cosses débranchées, sélecteur sur 45 tours/minutes :
- noir / bleu : 11.9 V
- noir / rouge : 5.7 V
- noir / noir : 0 V
- rouge / bleu : 6 V

Cosses branchées sur le moteur et sélecteur sur n'importe quelle vitesse - ça ne change rien - :
- noir / bleu : 3.8 V
- noir / rouge : 3.5 V
- noir / noir : 0 V
- rouge / bleu : 0 V

Ces valeurs vous paraissent-elles normales ?
" Tourne le bouton, le bouton tout rond, et je chanterai des chansons ! "
L'administrateur a désactivé l'accès en écriture pour le public.

Thorens 125 Mk2 moteur bloqué 11 Sep 2018 14:46 #6

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 2874
  • Remerciements reçus 44
  • Points : 34179
  • Karma: 2
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Hello,

choppe le service manuel et le schémas, car les tensions à mesurer aux bons endroits sont indiquées dessus

;-)
L'administrateur a désactivé l'accès en écriture pour le public.

Thorens 125 Mk2 moteur bloqué 11 Sep 2018 18:23 #7

  • balooh
  • Portrait de balooh
  • Hors Ligne
  • Fou des platines
  • Messages : 671
  • Remerciements reçus 7
  • Points : 735
  • Karma: 2
Une petite ampoule de tableau de bord sur la carte électronique...déjà eu le pb...à vérifier.
L'administrateur a désactivé l'accès en écriture pour le public.

Thorens 125 Mk2 moteur bloqué 12 Sep 2018 12:32 #8

  • Gabi
  • Portrait de Gabi
  • Hors Ligne
  • Membre actif
  • Messages : 47
  • Remerciements reçus 1
  • Points : 50
  • Karma: 0
Le bleu écrit:
Hello,

choppe le service manuel et le schémas, car les tensions à mesurer aux bons endroits sont indiquées dessus

;-)

Ok, je vais télécharger ça sur VE. :ok:
" Tourne le bouton, le bouton tout rond, et je chanterai des chansons ! "
L'administrateur a désactivé l'accès en écriture pour le public.

Thorens 125 Mk2 moteur bloqué 12 Sep 2018 12:35 #9

  • Gabi
  • Portrait de Gabi
  • Hors Ligne
  • Membre actif
  • Messages : 47
  • Remerciements reçus 1
  • Points : 50
  • Karma: 0
balooh écrit:
Une petite ampoule de tableau de bord sur la carte électronique...déjà eu le pb...à vérifier.

Ha yes merci du tuyau, effectivement elle a une sale tête cette ampoule.
Du coup je me demande si le problème ne vient pas d'elle. :?

Je vais regarder si il y a des infos sur cette ampoule sur le manuel pour la remplacer avant tout.
" Tourne le bouton, le bouton tout rond, et je chanterai des chansons ! "
L'administrateur a désactivé l'accès en écriture pour le public.

Thorens 125 Mk2 moteur bloqué 12 Sep 2018 18:29 #10

  • balooh
  • Portrait de balooh
  • Hors Ligne
  • Fou des platines
  • Messages : 671
  • Remerciements reçus 7
  • Points : 735
  • Karma: 2
J'en avais trouvé chez Conrad je crois à l'époque... ;)
L'administrateur a désactivé l'accès en écriture pour le public.

Thorens 125 Mk2 moteur bloqué 13 Sep 2018 09:33 #11

  • Gabi
  • Portrait de Gabi
  • Hors Ligne
  • Membre actif
  • Messages : 47
  • Remerciements reçus 1
  • Points : 50
  • Karma: 0
Cool, merci beaucoup Balooh ! :ok:

Je vais aller voir chez eux pour voir si je trouve ça ! ;)
" Tourne le bouton, le bouton tout rond, et je chanterai des chansons ! "
L'administrateur a désactivé l'accès en écriture pour le public.

Thorens 125 Mk2 moteur bloqué 13 Sep 2018 09:38 #12

  • balooh
  • Portrait de balooh
  • Hors Ligne
  • Fou des platines
  • Messages : 671
  • Remerciements reçus 7
  • Points : 735
  • Karma: 2
Il faudrait que je regarde dans mon foutoir, j'en ai peut-être encore. J'avais commandé lampe et douille.
J'essaie d'y penser en rentrant ce WE sinon, n'hésite pas à me rappeler à l'ordre ! :ok:
L'administrateur a désactivé l'accès en écriture pour le public.

Thorens 125 Mk2 moteur bloqué 13 Sep 2018 09:57 #13

  • Gabi
  • Portrait de Gabi
  • Hors Ligne
  • Membre actif
  • Messages : 47
  • Remerciements reçus 1
  • Points : 50
  • Karma: 0
Ha génial, merci beaucoup ! U°)

Au cas ou je te renverrai un message en début de semaine prochaine. ;)
" Tourne le bouton, le bouton tout rond, et je chanterai des chansons ! "
L'administrateur a désactivé l'accès en écriture pour le public.

Thorens 125 Mk2 moteur bloqué 13 Sep 2018 10:06 #14

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 2874
  • Remerciements reçus 44
  • Points : 34179
  • Karma: 2
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
regarde sur le service manuel, et dit nous ce qu'il y a de noter pour l'ampoule (tension et mA), et si tu peux nous faire une photo, comme ça je regarderai aussi.

Thanks,
LB
L'administrateur a désactivé l'accès en écriture pour le public.

Thorens 125 Mk2 moteur bloqué 14 Sep 2018 10:47 #15

  • Gabi
  • Portrait de Gabi
  • Hors Ligne
  • Membre actif
  • Messages : 47
  • Remerciements reçus 1
  • Points : 50
  • Karma: 0
Cool, merci beaucoup Ben ! :cool:

Alors j'ai essayé de zoomer et d'après moi il y a marqué : La 1
Et dessous : 6V 0.02A

Merci d'avance ! :ok:
" Tourne le bouton, le bouton tout rond, et je chanterai des chansons ! "
L'administrateur a désactivé l'accès en écriture pour le public.

Thorens 125 Mk2 moteur bloqué 14 Sep 2018 10:50 #16

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 2874
  • Remerciements reçus 44
  • Points : 34179
  • Karma: 2
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Donc une 6v et 20mA

tu as une photo, pour qu'on voit la forme de la bestiole?

LB
L'administrateur a désactivé l'accès en écriture pour le public.

Thorens 125 Mk2 moteur bloqué 14 Sep 2018 10:58 #17

  • Gabi
  • Portrait de Gabi
  • Hors Ligne
  • Membre actif
  • Messages : 47
  • Remerciements reçus 1
  • Points : 50
  • Karma: 0
Je ne suis pas sur place donc je ne pourrai faire une photo que ce week-end.

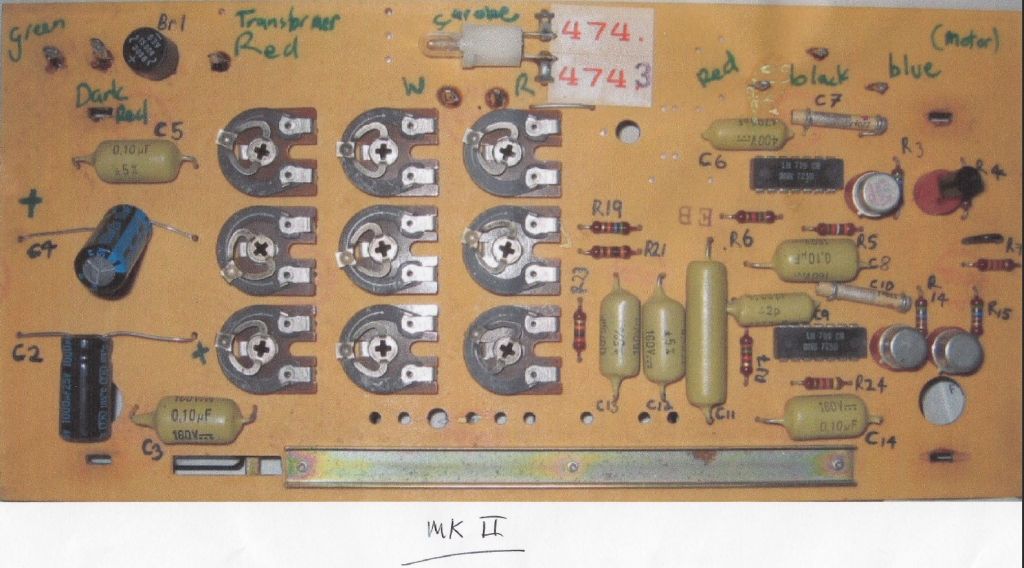

Je ne sais pas si ça aide mais sinon j'ai trouvé ça sur le manuel technique :



L'ampoule est située au milieu en haut mais celle-ci ne semble pas d'origine car elle n'a pas la même tête que celle de la 125 mon pote.
" Tourne le bouton, le bouton tout rond, et je chanterai des chansons ! "
L'administrateur a désactivé l'accès en écriture pour le public.

Thorens 125 Mk2 moteur bloqué 15 Sep 2018 01:47 #18

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 2874
  • Remerciements reçus 44
  • Points : 34179
  • Karma: 2
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Hello,

SI possible, fais une photo de l'ampoule/lampe que tu as, pour que je regarde si j'ai ça.
Sur le schémas, il y a 2 condo chimique à gauche qui ont été changé. C'est à mon avis une bonne chose à faire sur ta 125 ;)
L'administrateur a désactivé l'accès en écriture pour le public.
