SUJET : Goldmund Studio reconstituée façon studietto

Goldmund Studio reconstituée façon studietto 29 Oct 2019 17:09 #1

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3346
  • Remerciements reçus 59
  • Points : 16301
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Ce n'est pas fini mais c'est déjà une platine fonctionnelle.
Les derniers restes d'un stock de pièces Goldmund + des ressorts de refabrication + un peu de bricolage :

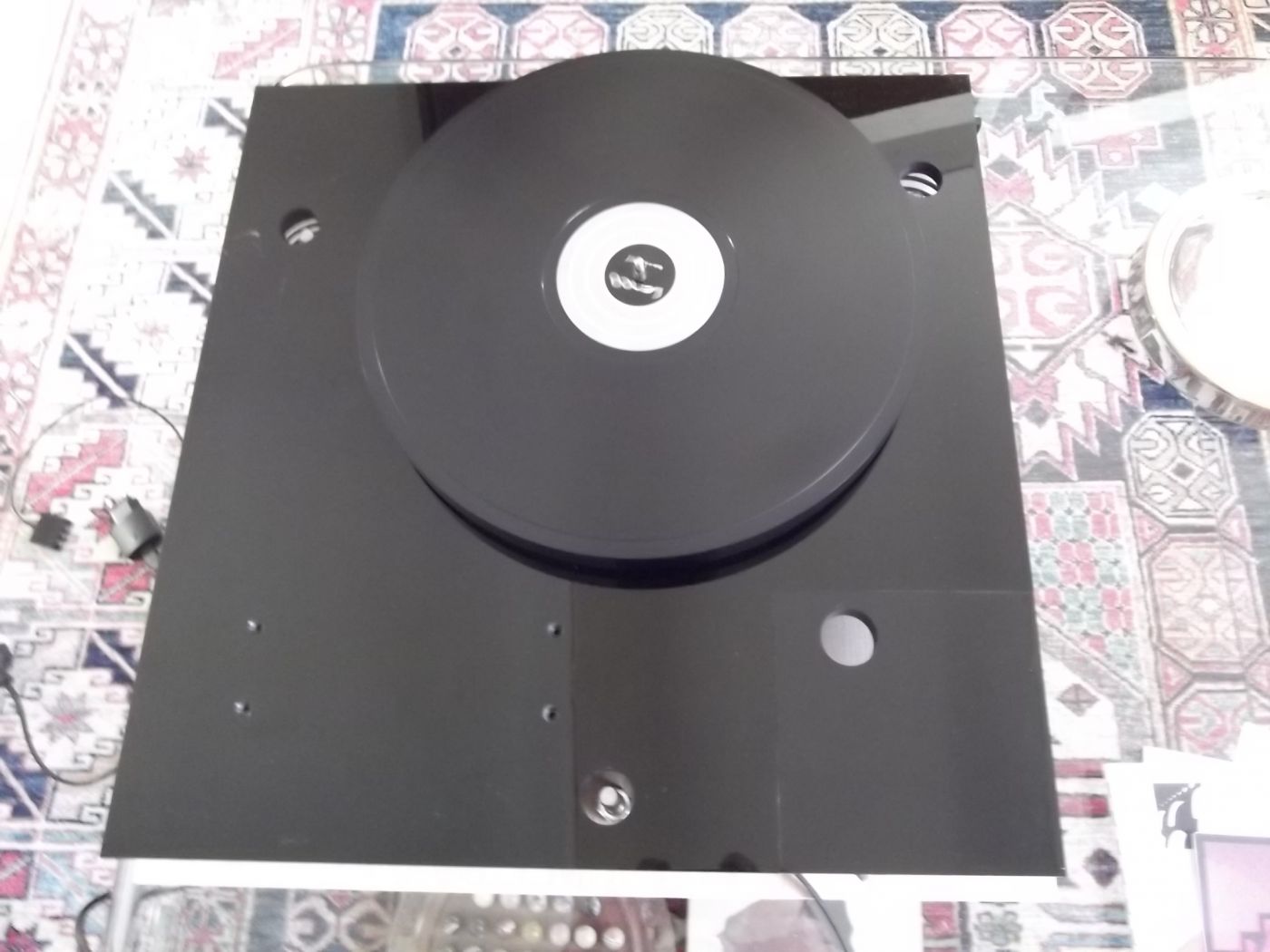

Vue d'ensemble, monté sur une base provisoire en contreplaqué de 15mm:

Comme une Studietto cette platine n'aura pas de coffret , ce qui simplifie pas mal de choses, dont les pièces de réglage de suspension et leur accès.

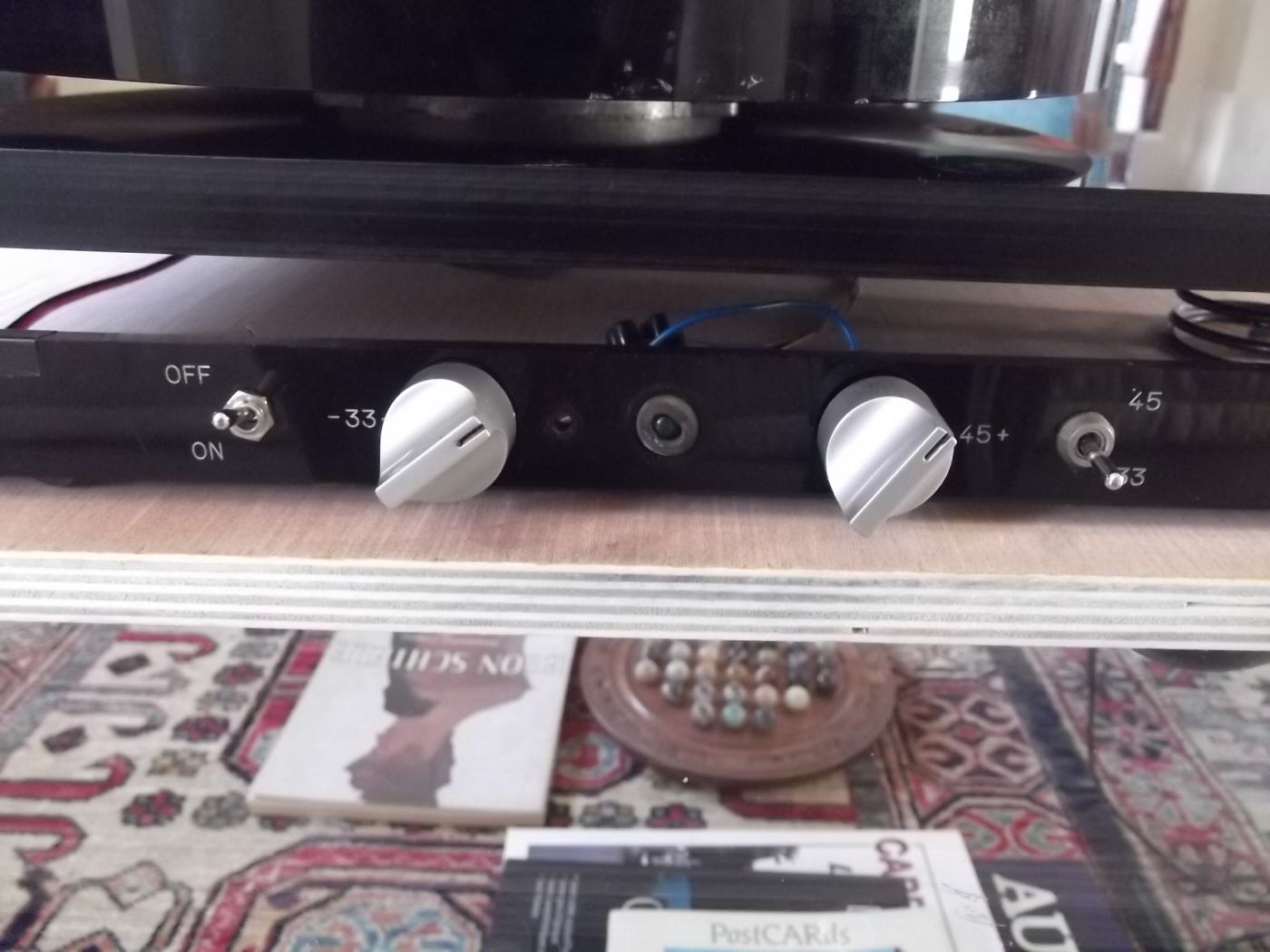

La plaque de commandes vient d'une Studio Pabst 1ère génération, avec réglages des vitesses apparents , boutons de récup. :

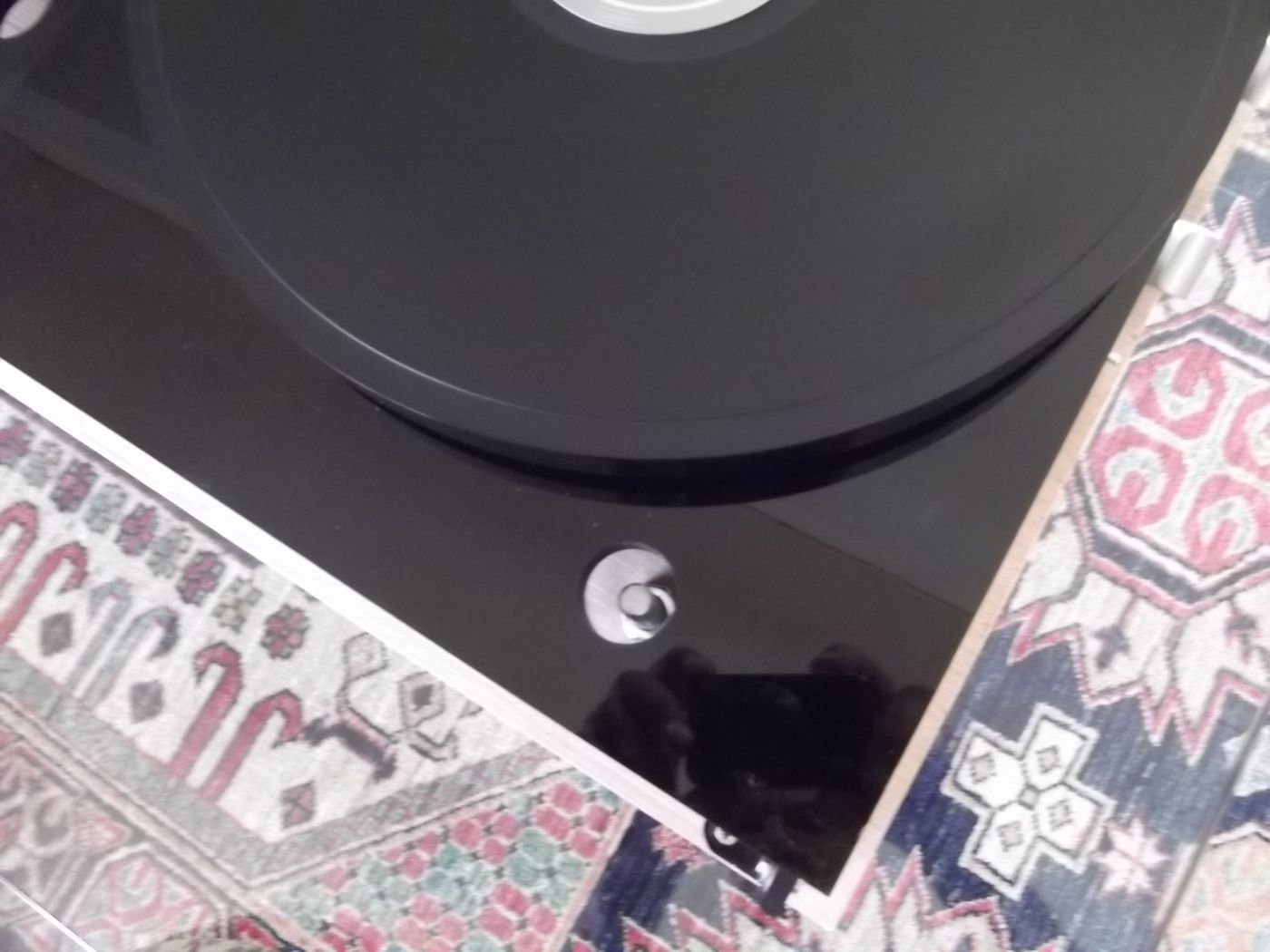

Elle est orientée en vue d'un T5 (que j'aurais peut-être un de ces jours), mais elle peut être changée de côté en cas de montage d'un bras classique (la base est carrée).
C'est la LED verte qui me pose problème , celle-ci étant HS.

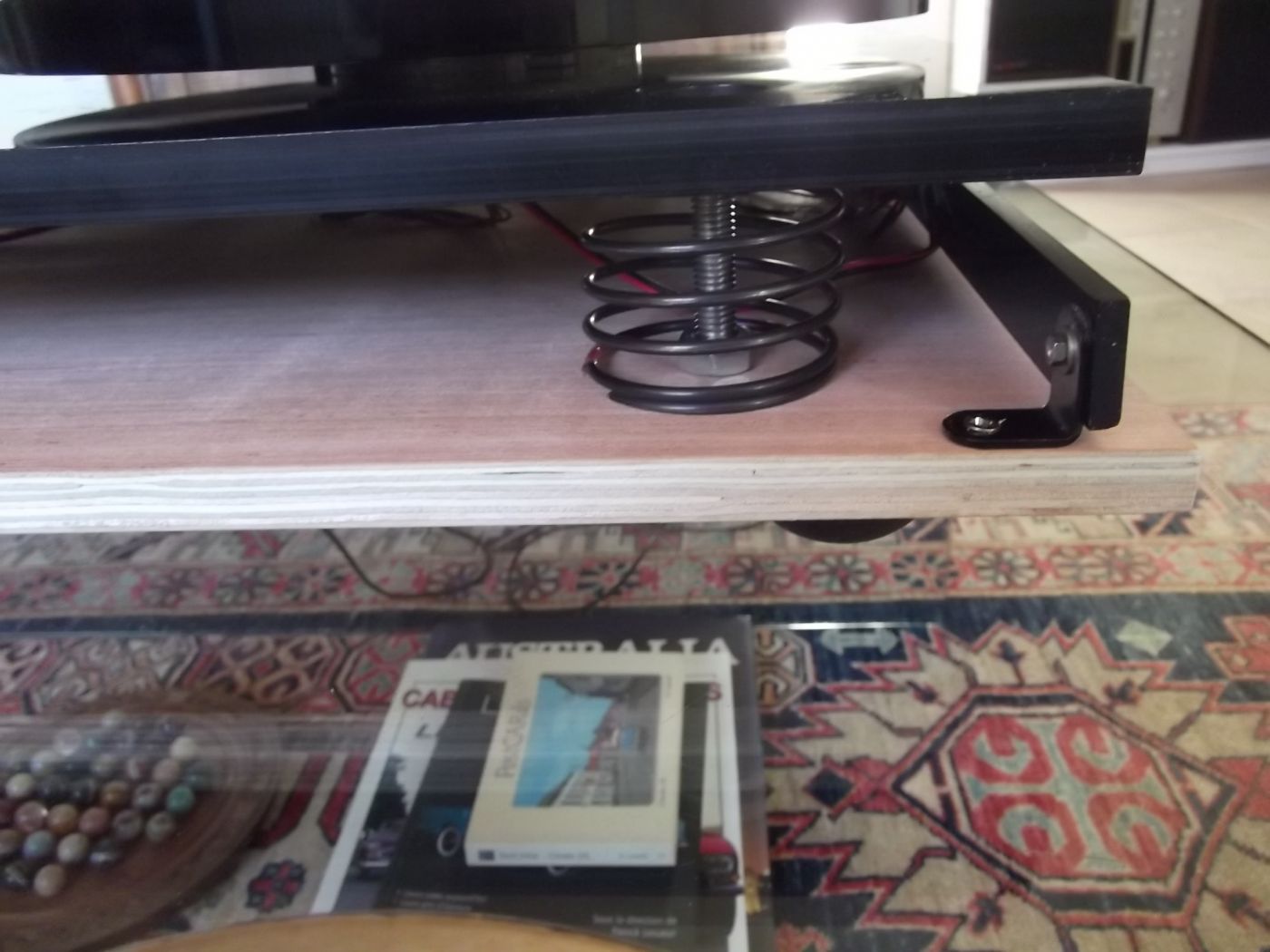

Les tiges filetées attendent des molettes de réglage de hauteur des ressorts avec feutre de contact.




Elles dépassent sous la base pour recevoir les pieds en Delrin , vissants pour réglage d'horizontalité de l'ensemble.

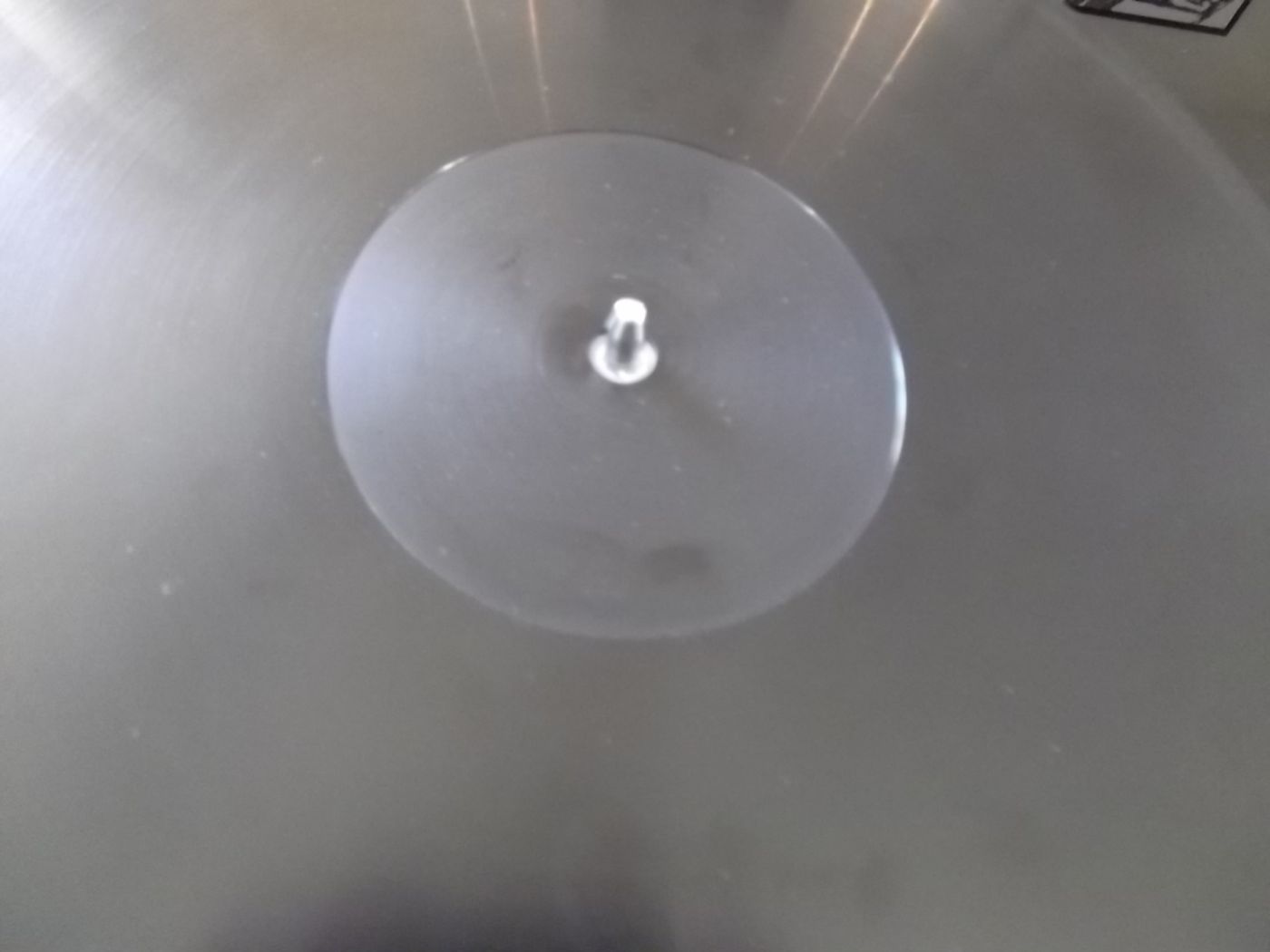

La bague de centrage du plateau est faite avec deux tubes en rilsan enfilés l'un dans l'autre dont les diamètres correspondaient aux cotes nécessaires:

C'est un moteur Pabst . Je fais l'impasse sur le joint torique du montage d'origine.

Il manque:
Trois pieds vissants en Delrin
Les systèmes de réglage en hauteur des ressorts
Une plaque inférieure de châssis en métacrylate noir d'épaisseur 15mm

Ces éléments sont prévus en refabrication , grâce au savoir faire (et à l'amitié) de Philippe.
Je ne sais pas encore quel bras ni quelle cellule elle pourra recevoir.C'est plus un exercice qu'une réponse à un besoin ...
Dans quelques temps une présentation détaillée des Goldmund chez moi.
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
Dernière édition: 29 Oct 2019 17:47 par ThierryN.
L'administrateur a désactivé l'accès en écriture pour le public.

Goldmund Studio reconstituée façon studietto 29 Oct 2019 18:30 #2

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
L'Empire contre attaque !
V'là l'étoile de la mort !!!

Salut Thierry, tu ne dis rien mais tu bosses ... beau boulot, beaucoup de recherches pour les pièces manquantes, j'imagine.

Je la trouve même jolie celle ci sans bras (je dois me ramolir).

Moteur Pabst DD ... je ne connaissais pas (mais je n'ai lu les sujets des Goldmunds qu'en diagonale).

Je n'ai pas compris l'histoire de la bague de centrage ... le trou du plateau est plus grand que l'axe ?
Ce n'est pas un plateau Goldmund ?
Pardonne mon ignorance ... :oops:
Dernière édition: 29 Oct 2019 18:31 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

Goldmund Studio reconstituée façon studietto 29 Oct 2019 19:40 #3

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3346
  • Remerciements reçus 59
  • Points : 16301
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Les pièces manquantes seront soit recopiées des originales , pour les plus simples, soit conçues pour le même résultat , mécanique du moins, en recherchant un mode de réalisation simplifié, en liaison avec Philippe pour la meilleure option, la disponibilité du matériau, la facilité de travail.

La bague centrale : il faut être un peu documenté Goldmund pour comprendre ;)
Deux modèles de plateaux (au minimum) sur les G. Studio : celui des moteurs Pabst , celui des moteurs JVC . Et, à part, le modèle un peu plus petit des Studiettos , uniquement JVC je crois.
Les plateaux Pabst et JVC diffèrent par le trou central.
Pour les Pabst: étroit avec bague delrin droite, de diamètre inférieur au trou du plateau , avec gorge en haut . Cette gorge reçoit un joint torique de diamètre supérieur à la bague, le loint isole donc le plateau de la bague . (Ok ?).
Pour les JVC : trou plus large, avec bague droite en extérieur , du même diamètre que le trou du plateau, mais cônique à l'intérieur pour suivre l'axe cônique du moteur JVC, Pas de joint torique, la bague épouse le trou du plateau.
Les deux bagues sont donc chiantes à copier.
Il ne m'en fallait qu'une donc simplification. Bague sans joint donc du diamètre du trou. (Capito ?) Mais c'est bien un plateau Goldmund.
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

Goldmund Studio reconstituée façon studietto 29 Oct 2019 20:00 #4

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
capito.
C'est quand même étrange.
Habituellement, le plateau est percé au diamètre de l'axe.

Sont fous ces stormtroopers !
L'administrateur a désactivé l'accès en écriture pour le public.

Goldmund Studio reconstituée façon studietto 29 Oct 2019 21:37 #5

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3346
  • Remerciements reçus 59
  • Points : 16301
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Et habituellement la structure d'une platine n'est pas en métacrylate, ni montée sur ressorts de 6 x 7 cm ...

Je n'ai pas encore d'opinion sur une différence de qualité entre une Studio moteur Pabst et une moteur JVC , avec les modifs dans le temps apportées entre les deux.
Vincent considère que la génération Pabst est la plus aboutie .
Les utilisateurs/commentateurs considèrent souvent que la version JVC , seconde dans le temps, est plus fiable. A tord je pense car les pb éventuels ne proviendraient que de l'électronique associée, toujours réparable (sauf pb de composants peut-être devenus moins courants). Ce qui parait le plus plausible est que le Pabst , à un moment, n'a plus été disponible. Donc montage en JVC.
Et pas mal des modifications dans le temps paraissent de nature esthétique et simplificatrices, ce qui ne va pas souvent avec un progrès qualitatif réel.

Ce qui est visible c'est que le Pabst tourne très nettement plus longtemps "en roue libre" (voir le sujet débattu ailleurs ;) )

Ce que je sais, par expérience, c'est qu'une Studio en bon état , avec une bonne alimentation, dépasse AMHA une Linn avec une bonne alim. et qu'une Linn dépasse une 301 bien révisée.(même avec un axe sur bille , et au passage je rappelle aux possesseurs de 301 que j'ai gardé mon axe sur bille ainsi qu'un plateau hammertone qu'ils devraient tester).
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
Dernière édition: 29 Oct 2019 21:47 par ThierryN.
L'administrateur a désactivé l'accès en écriture pour le public.

Goldmund Studio reconstituée façon studietto 29 Oct 2019 23:37 #6

  • papamano
  • Portrait de papamano
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 1156
  • Remerciements reçus 23
  • Points : 1248
  • Karma: 5
  • Médaille en chocolat
Salut Thierry. Tu t'en sépare du plateau hammerton et de l'axe à bille ?
L'administrateur a désactivé l'accès en écriture pour le public.

Goldmund Studio reconstituée façon studietto 30 Oct 2019 23:11 #7

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3346
  • Remerciements reçus 59
  • Points : 16301
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
PapaSylvain, je t'ais mis un MP.
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

Goldmund Studio reconstituée façon studietto 30 Oct 2019 23:37 #8

  • papamano
  • Portrait de papamano
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 1156
  • Remerciements reçus 23
  • Points : 1248
  • Karma: 5
  • Médaille en chocolat
Oui Thierry. J'ai vu ce matin au boulot, pas eu le temps répondre. Je rentre seulement du boulot.... Je te fait une réponse demain. Merci Thierry. Bonne nuit
L'administrateur a désactivé l'accès en écriture pour le public.
