SUJET : Sound Blaster AWE64 Gold

Sound Blaster AWE64 Gold 31 Oct 2017 19:47 #1

  • cynos
  • Portrait de cynos
  • Hors Ligne
  • Technicien
  • Messages : 4845
  • Remerciements reçus 70
  • Points : 1281
  • Karma: 8
  • Médaille en chocolat
Back to 1995 ...

Je me renseigne sur les lecteurs CD de premières générations depuis quelques temps (depuis que Ben s'équipe en Radiola).

Je n'écoute jamais de CD.
Mais ça m'interpelle, et le sujet est interessant.

Pourquoi les vieux lecteurs sonneraient il mieux au regard de l'évolution technologique ?
Après tout, c'est du numérique ... Juste du traitement numérique.

Je n'ai pas encore vérifié cette soit disant supériorité des DSP vintage (ça va venir).
Mais ...

Mais dans ce cas, pourquoi ne pas tester le DAC d'une SB AWE64 Gold ( la ref) ?
16 bits (20 bits DAT en sortie S/PDIF) 44,1Khz.

En drive, ben un bon vieux CDROM 1x, voir 8x ou 12x (à voir dans le stock), un bon vieux modèle des 90's avec sortie Analog/Digital histoire de by-passer l'IDE ?

Bon, ok c'est de l'ISA ... Donc 486DX / MMX power !!!

Ça me trotte dans la tête depuis deux, trois jours, surtout qu'un controleur CDrom, ça ne vaut pas plus de 20/25 euros de nos jours, avec son VFD.

Ça pourrait être un projet interessant ... Et avec un IS2 en USB on pourrait faire une écoute comparative instantannée ...

?
Dernière édition: 31 Oct 2017 19:49 par cynos.
L'administrateur a désactivé l'accès en écriture pour le public.

Sound Blaster AWE64 Gold 01 Nov 2017 19:56 #2

  • cynos
  • Portrait de cynos
  • Hors Ligne
  • Technicien
  • Messages : 4845
  • Remerciements reçus 70
  • Points : 1281
  • Karma: 8
  • Médaille en chocolat
Ouais ...

Donc ...
- ce qui fait le son des lecteurs CD vintage, c'est (je suppose): la mécanique (le drive) et le convertisseur (le DAC).

Ce qui trotte dans ma tête:

- Mécanique ancienne, si possible graveur (+ lourd car plus de contrainte) CDROM et carte son ancienne (la SB), mais comme il faut du 16 bits 44,1 Khz pour le PCM ... donc on part sur l'une (la première) des premières compatibles.

- les anciens lecteurs/graveurs CDROM ont une sortie analogique et une sortie numérique.

_ La SB est en ISA (ancêtre du PCI .. On est donc sur des CPU de 4 ème ou 5ème génération).
Une autre construction qu'aujourd'hui.

1/ lecteur sur sortie numérique + DAC S/PDIF.
Bof ... Déjà vu

2/ lecteur sur sortie analogique sur la SB

3/ lecteur sur sortie numérique sur la SB

4/ lecteur Bus IDE et DAC IS2 usb
Bof déjà vu

5/ lecteur sur sortie numérique sur la SB + DAC S/PDIF.

Ça fait le tour de la question pour savoir ce qui fait l'essence du son ?

Oui ?
Non ?
M***e ?

... :cool:
Dernière édition: 01 Nov 2017 21:18 par cynos.
L'administrateur a désactivé l'accès en écriture pour le public.

Sound Blaster AWE64 Gold 01 Nov 2017 23:16 #3

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 2875
  • Remerciements reçus 44
  • Points : 34201
  • Karma: 2
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
yesss,

Génial, super idée.....

Enfin je dis ça mais je ne pige pas la moitié :mrgreen:

En fait c'est un lecteur de PC avec une carte audio?
Pourquoi ne pas partir d'un simple lecteur hifi de salon que tu bricoles; on en trouve pour trois, et niveau look :cool:
Les vieux philips sont des bonnes bases, les méca sont bonnes et solides!
L'administrateur a désactivé l'accès en écriture pour le public.

Sound Blaster AWE64 Gold 02 Nov 2017 03:43 #4

  • cynos
  • Portrait de cynos
  • Hors Ligne
  • Technicien
  • Messages : 4845
  • Remerciements reçus 70
  • Points : 1281
  • Karma: 8
  • Médaille en chocolat
Ce n'est pas une carte son basique.
La SB AWE64 gold est une carte "légendaire"

C'est la première (je crois) à sortir du 16 bits 44,1 Mhz en stéréo (le PCM du CDA) ... Et elle a UN SON.
Il faut la voir comme un DAC (c'en est un).

Ce son particulier est peut être le son des lecteurs CD vintage (je dis ça, j'en sais rien).

J'ai idée que l'on peut totalement by-passer le reste du PC (mais pas certain) car la SB est PNP et décodage HARD (tout est embarqué sur la carte) donc si on relie le CDROM à la carte directement, je crois (encore une fois pas certain) que le reste du "PC" sert juste à alimenter la carte.

Me semble aussi que si on ne relie pas l'IDE, et que l'on branche une sortie analog/digitale, le lecteur bride sa lecture à 1X (je parle des vieux CDROM, ceux du tout début des 90').

Ces vieux CDROM ont une construction de même type que les premier lecteurs de salon, la mécanique est austère et lourde.

Reste juste le problème d'éventuels parasites liés à la présence du CPU et du Bus ISA.

- c'est pour ça que je songe à un Cyrix 486 DX2 sur un Bus @ 33hz (juste une supposition, un bus très faible = moins de parasite ... Je n'en sais rien).

Dans ce cas, si besoin d'un OS, faut installer DOS ... pfff.

- D'un autre côté, je dois avoir des CM en socket 7 avec un port ISA.
Je pourrais tenter un XP PE ou un NT avec un K6.
Comme ça je pourrais installer un lociciel de lecture évolué.

- le boitier ce n'est pas un problème.

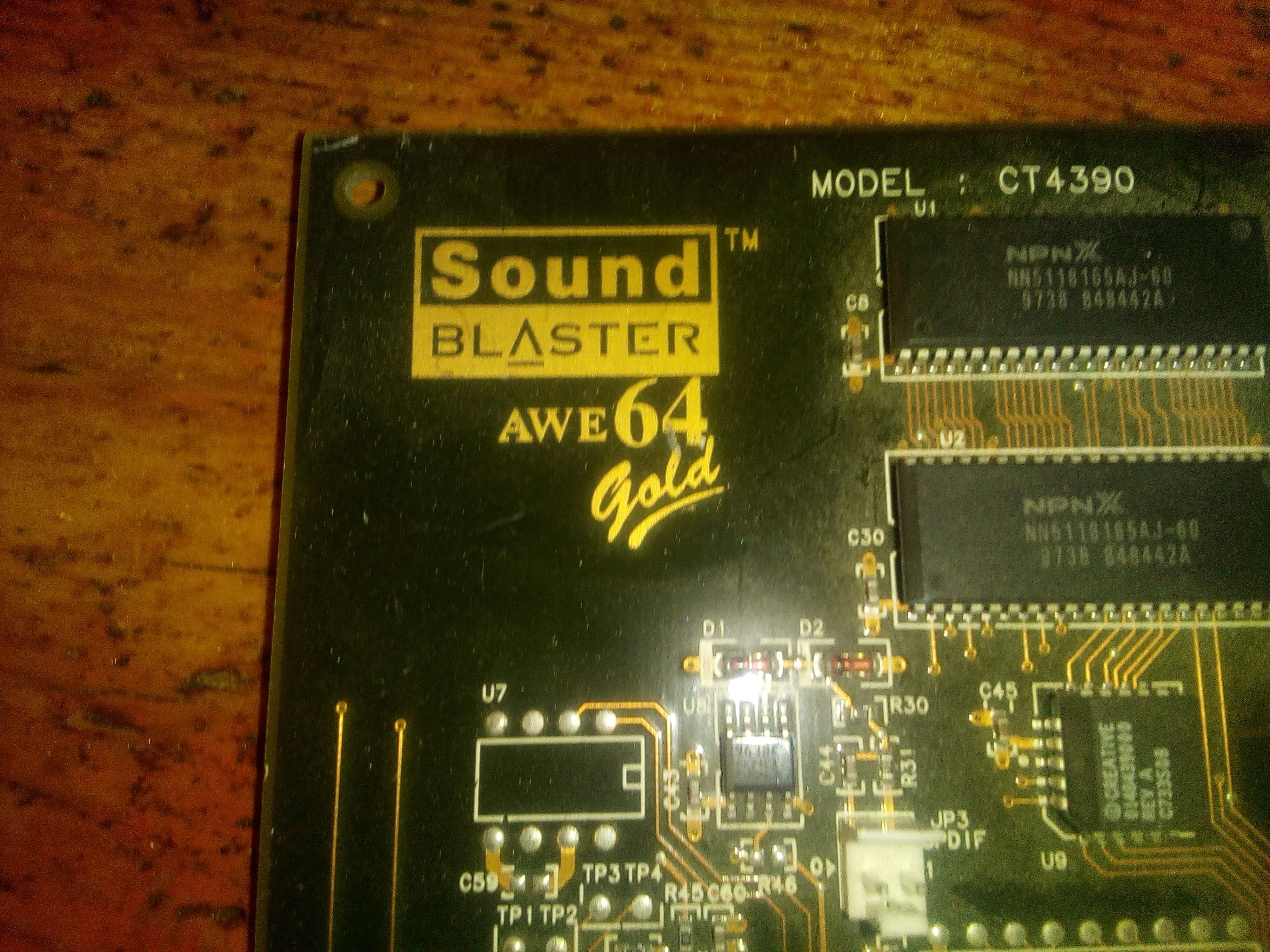

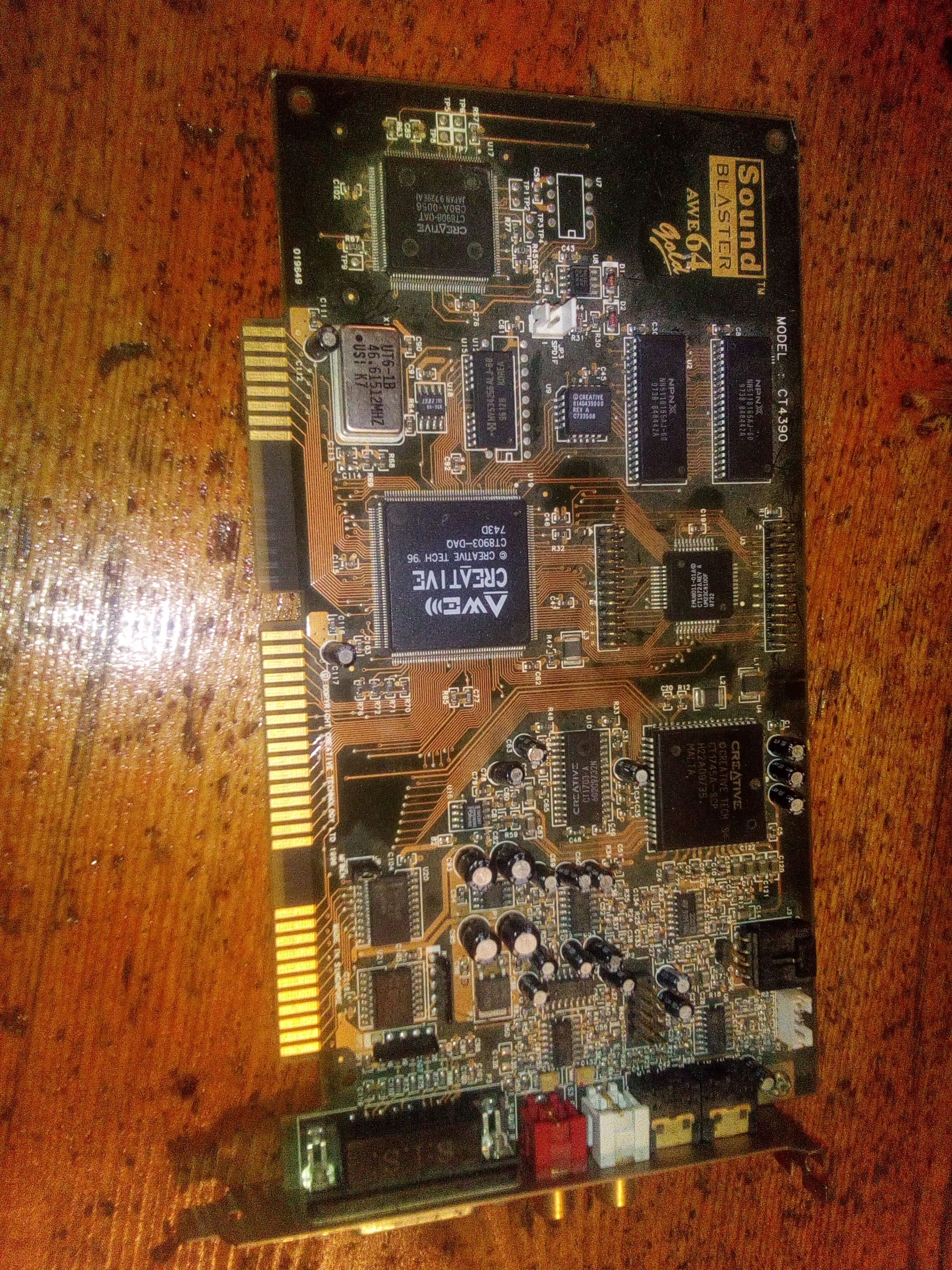

Trouvé deux SB dans mes cartons.
D'autres pièces aussi (dont des vieux lecteurs) ... Mais manque des bricoles.

J'ai un peu de temps demain on va voir.
Mais je m'étonne, j'ai cherché ... Personne n'a testé ce genre de montage (vu des drives avec CDROM, mais avec DAC externe en S/PDIF).

... :)
Dernière édition: 02 Nov 2017 04:03 par cynos.
L'administrateur a désactivé l'accès en écriture pour le public.

Sound Blaster AWE64 Gold 02 Nov 2017 12:04 #5

  • cynos
  • Portrait de cynos
  • Hors Ligne
  • Technicien
  • Messages : 4845
  • Remerciements reçus 70
  • Points : 1281
  • Karma: 8
  • Médaille en chocolat





Je vais faire un essai ... ;)
L'administrateur a désactivé l'accès en écriture pour le public.

Sound Blaster AWE64 Gold 02 Nov 2017 12:44 #6

  • cynos
  • Portrait de cynos
  • Hors Ligne
  • Technicien
  • Messages : 4845
  • Remerciements reçus 70
  • Points : 1281
  • Karma: 8
  • Médaille en chocolat
Je vais partir sur une install d'xp allégé sur une compact flash.

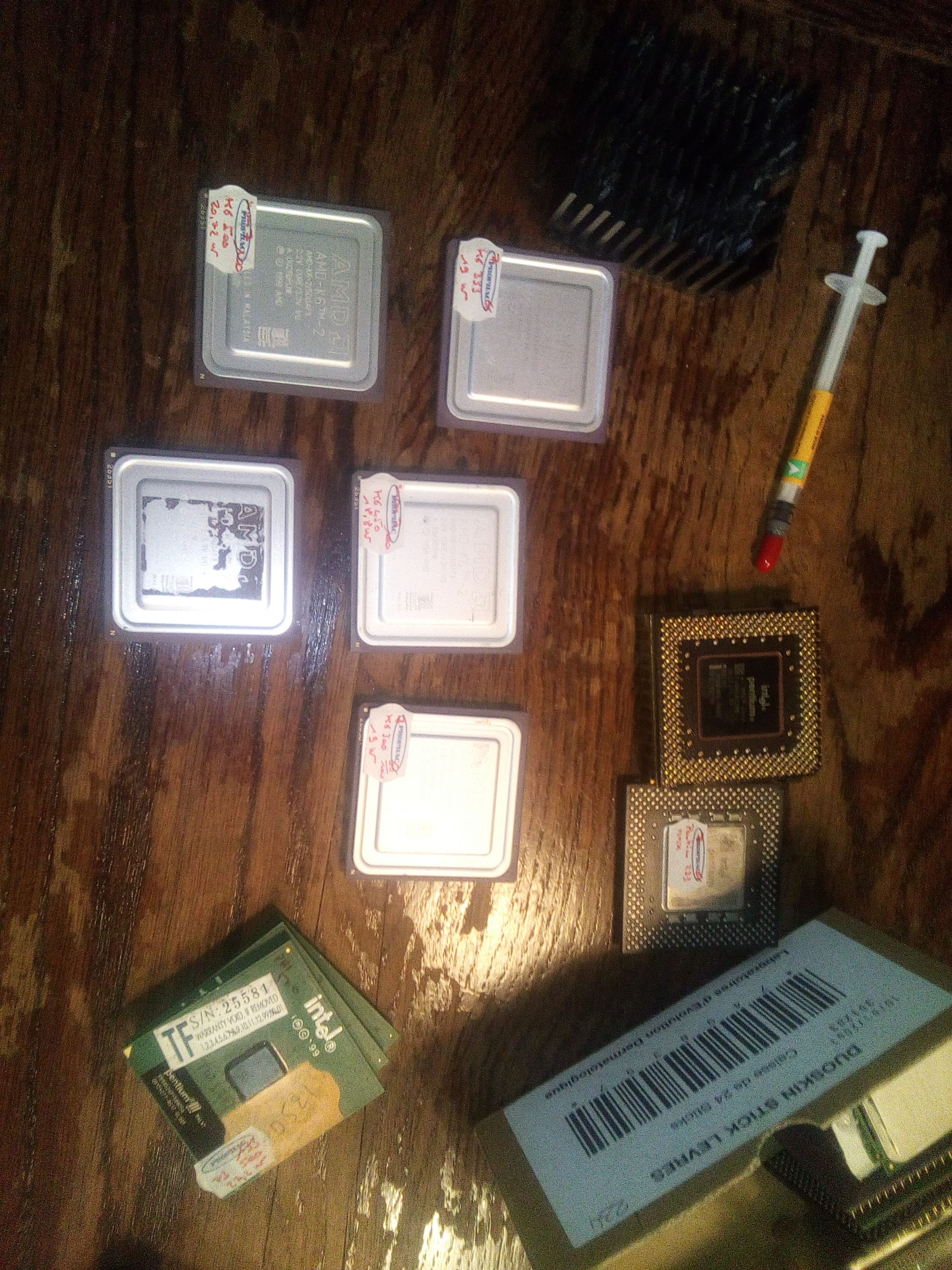

Avec un K6 en fanless.
Et une alim externe.
Comme ça aucun ventilateur, aucun bruit.

Si c'est çoncluant je ferai un downgrade vers un système encore plus light à base de 486 ou MMX sous 95 ou DOS


L'administrateur a désactivé l'accès en écriture pour le public.

Sound Blaster AWE64 Gold 02 Nov 2017 15:13 #7

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 2875
  • Remerciements reçus 44
  • Points : 34201
  • Karma: 2
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
T'es un grand malade :banana:


Hate de voir la suite.... :ok:
L'administrateur a désactivé l'accès en écriture pour le public.

Sound Blaster AWE64 Gold 02 Nov 2017 15:49 #8

  • cynos
  • Portrait de cynos
  • Hors Ligne
  • Technicien
  • Messages : 4845
  • Remerciements reçus 70
  • Points : 1281
  • Karma: 8
  • Médaille en chocolat
Retour du grenier.

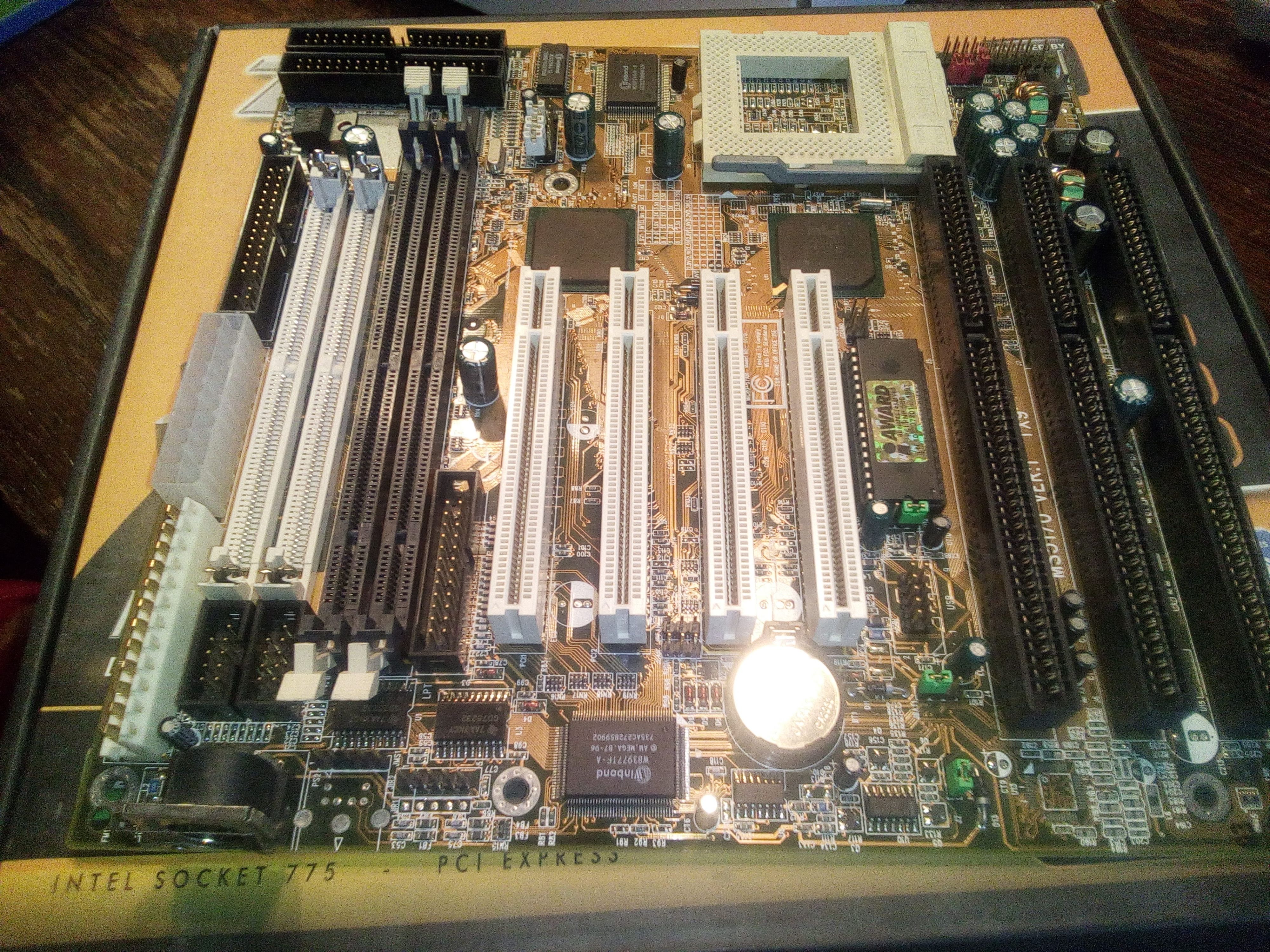

Micro Star MS5170 socket7
Edo + Sd

Dernière édition: 02 Nov 2017 15:57 par cynos.
L'administrateur a désactivé l'accès en écriture pour le public.

Sound Blaster AWE64 Gold 02 Nov 2017 19:07 #9

  • papamano
  • Portrait de papamano
  • Hors Ligne
  • Fou des platines
  • Messages : 926
  • Remerciements reçus 15
  • Points : 961
  • Karma: 5
Pour moi c'est du russochinoi...
Mais amuse toi bien....
L'administrateur a désactivé l'accès en écriture pour le public.

Sound Blaster AWE64 Gold 03 Nov 2017 11:16 #10

  • cynos
  • Portrait de cynos
  • Hors Ligne
  • Technicien
  • Messages : 4845
  • Remerciements reçus 70
  • Points : 1281
  • Karma: 8
  • Médaille en chocolat
L'administrateur a désactivé l'accès en écriture pour le public.

Sound Blaster AWE64 Gold 03 Nov 2017 12:57 #11

  • cynos
  • Portrait de cynos
  • Hors Ligne
  • Technicien
  • Messages : 4845
  • Remerciements reçus 70
  • Points : 1281
  • Karma: 8
  • Médaille en chocolat

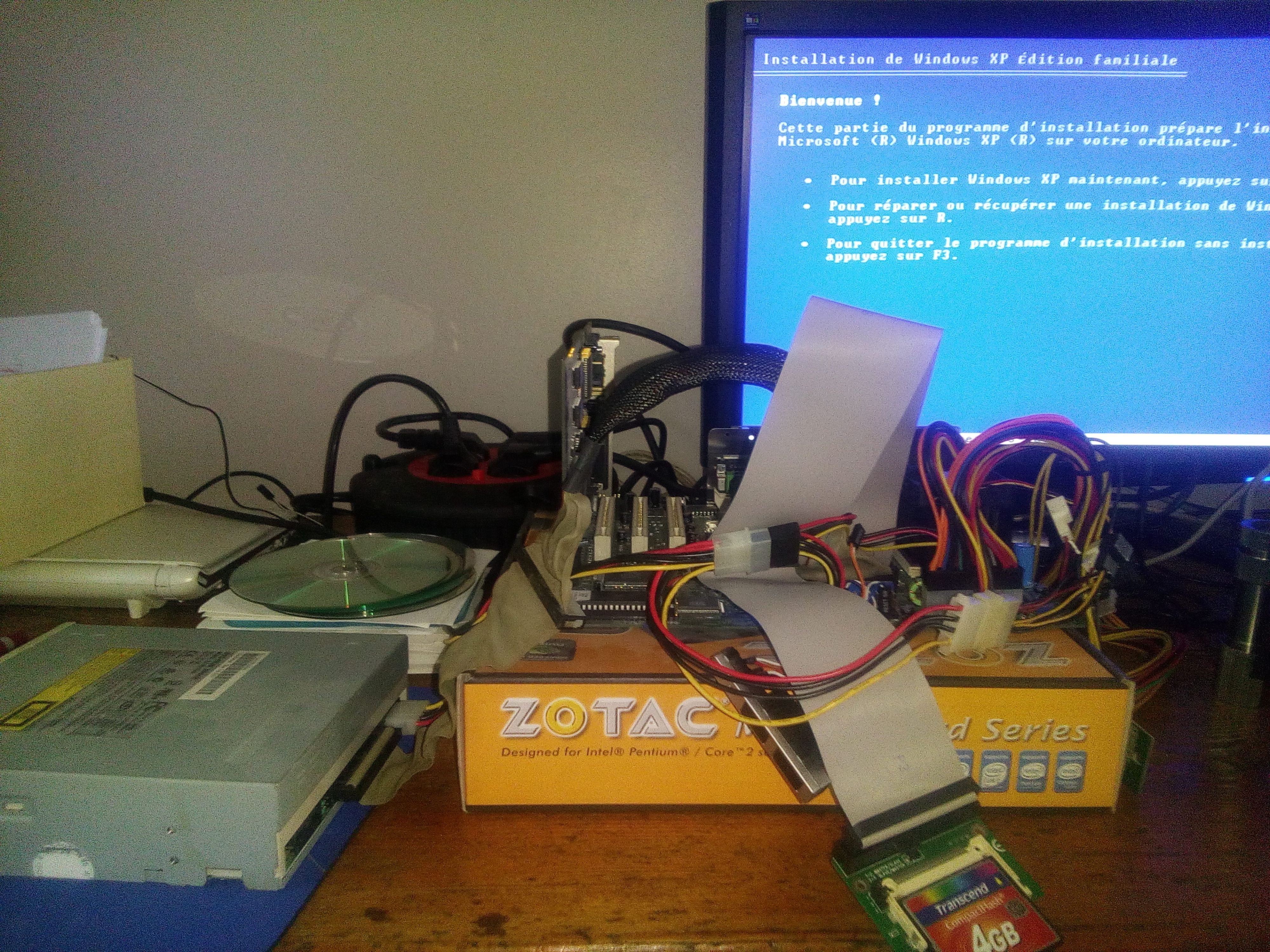

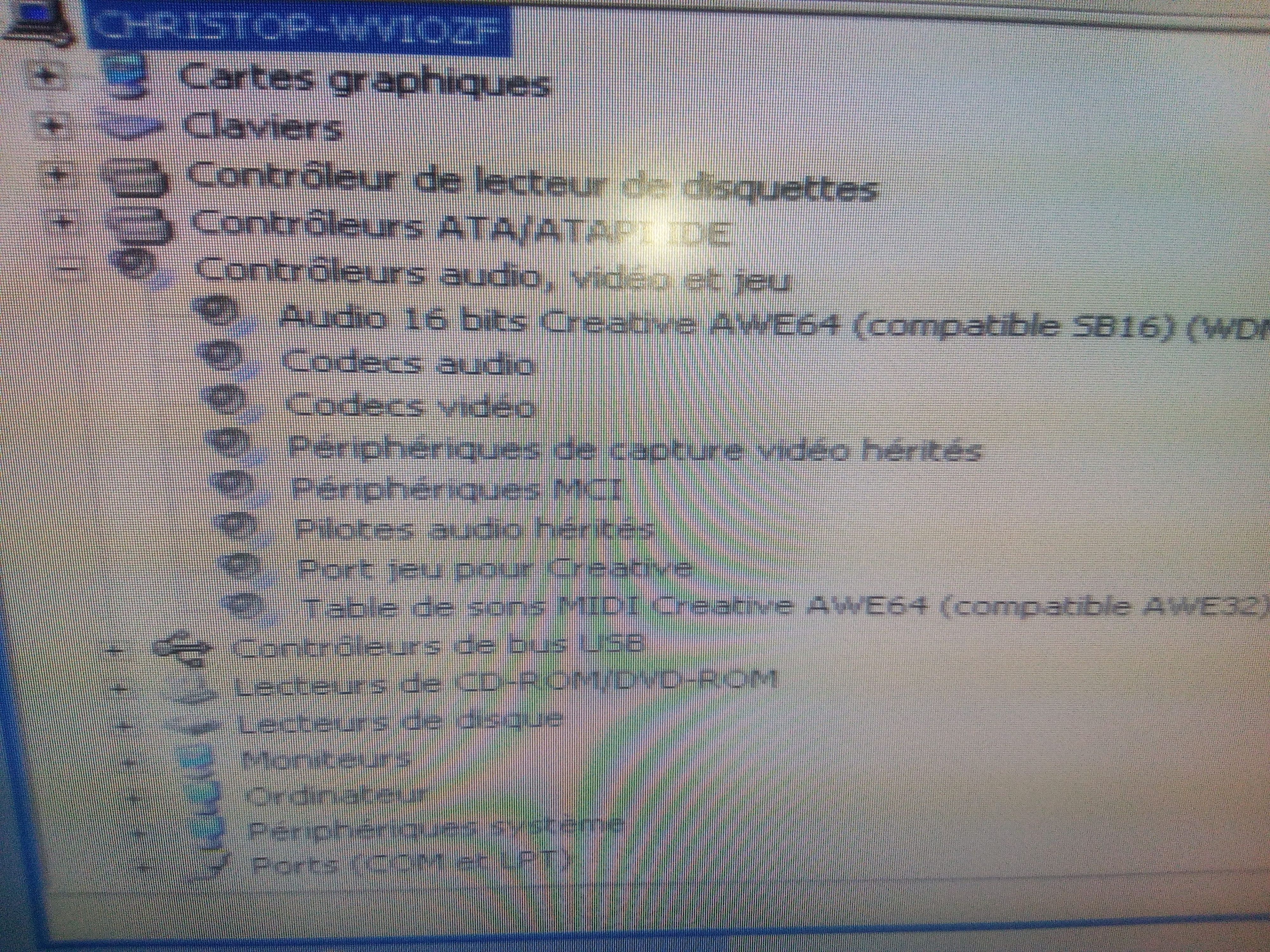

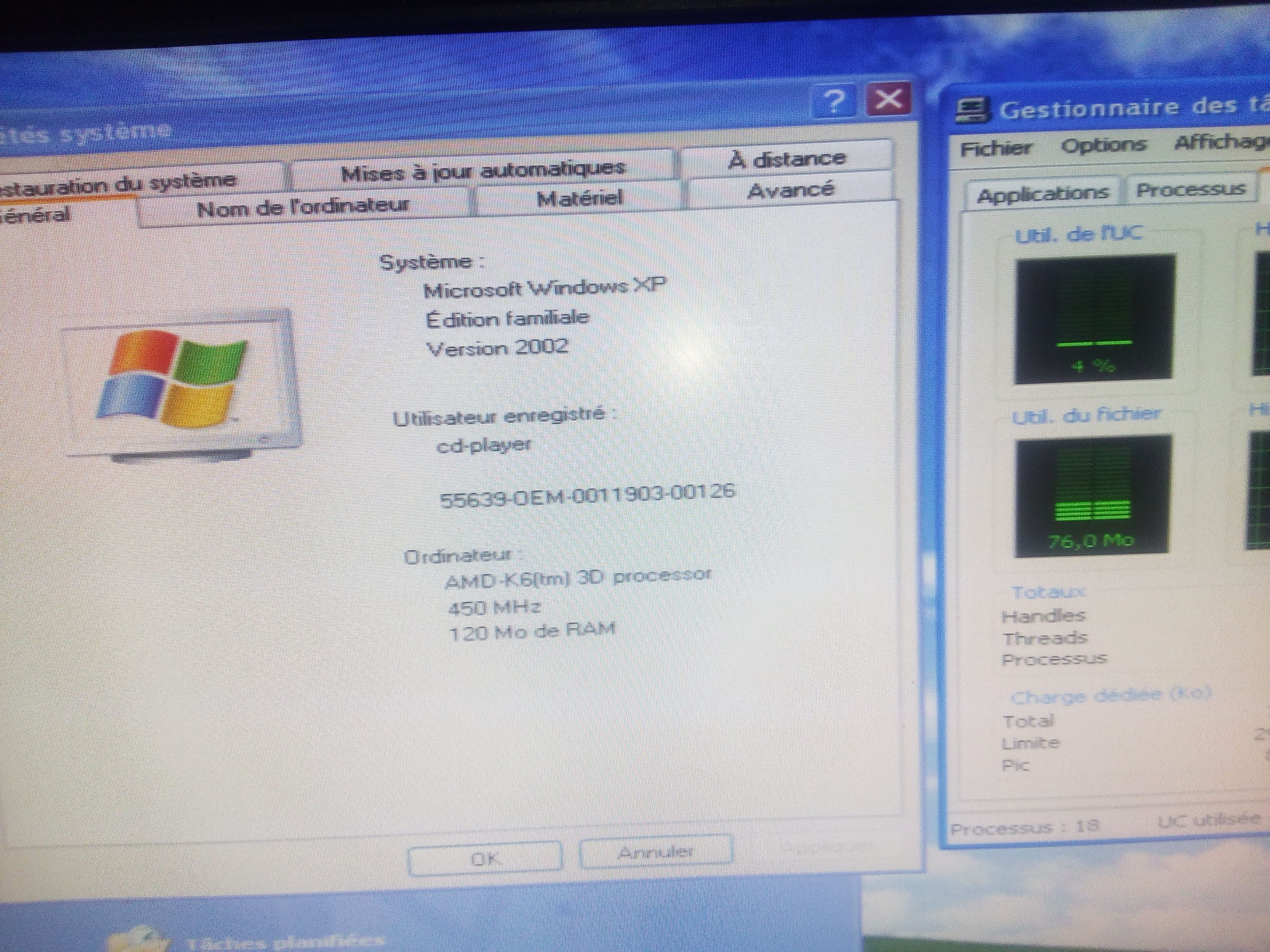

Non sans mal ...




Maintenant, je vais mettre ce petit monde dans un joli boitier, brancher un VFD et configurer une télécommande.
Mais avant je vais faire un test rapide de lecture CD quand même !

EDIT:
Test prometteur (numérique via IDE et DAC de la SB) ... à écouter sur un vrai système ...
Mais d'abord le montage.
Dernière édition: 03 Nov 2017 14:30 par cynos.
L'administrateur a désactivé l'accès en écriture pour le public.

Sound Blaster AWE64 Gold 03 Nov 2017 21:58 #12

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 2875
  • Remerciements reçus 44
  • Points : 34201
  • Karma: 2
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
XP..... Le truc qui m'avait reconsillié avec les ordi. C'était bon ça!

Alors?? Tu vas jeter tout tes vieux ampli??
L'administrateur a désactivé l'accès en écriture pour le public.

Sound Blaster AWE64 Gold 03 Nov 2017 22:34 #13

  • cynos
  • Portrait de cynos
  • Hors Ligne
  • Technicien
  • Messages : 4845
  • Remerciements reçus 70
  • Points : 1281
  • Karma: 8
  • Médaille en chocolat
Je vais le brancher sur un vieil ampli pour test.

- j'utilise xp car ma télécommande et mon VFD ne fonctionnent qu'à partir de xp.

- mais si c'est concluant, je ferai sans doute le montage dans un autre boitier sous DOS ( en utilisant des composants plus anciens), ou avec une Debian (stabilité) ... et pour ce faire je prendrais un contrôleur CDrom @ 20€ chez les chinois.

- XP c'est la solution de facilité pour les tests.
CM socket 7 et K6 450 Mhz, c'est des composants de 1998.
L'idéal serait de tout monter avec des composants de 1995.

- L'essai de lecture a été effectué en numérique sur des enceintes informatiques.
Ca donne bien avec REM ou Bjork, mais pas terrible avec le coffret mono des Beatles.

- La carte semble avoir un "son"
A vérifier sur le système habituel ... En comparaison directe avec des Lecteurs modernes ( Denon) et à peu près contemporains à la SB (Sony et Philips) sans oublier le Toshiba vintage.
L'administrateur a désactivé l'accès en écriture pour le public.

Sound Blaster AWE64 Gold 11 Nov 2017 03:29 #14

  • cynos
  • Portrait de cynos
  • Hors Ligne
  • Technicien
  • Messages : 4845
  • Remerciements reçus 70
  • Points : 1281
  • Karma: 8
  • Médaille en chocolat
Il faut croire que mon idée n'est pas aussi loufoque qu'elle en a l'air ...

- je faisait des recherches sur les convertisseurs, et je suis tombé sur une page d'un mec qui a eu la même idée que moi (mais 3 ans plus tôt ... :oops: ).

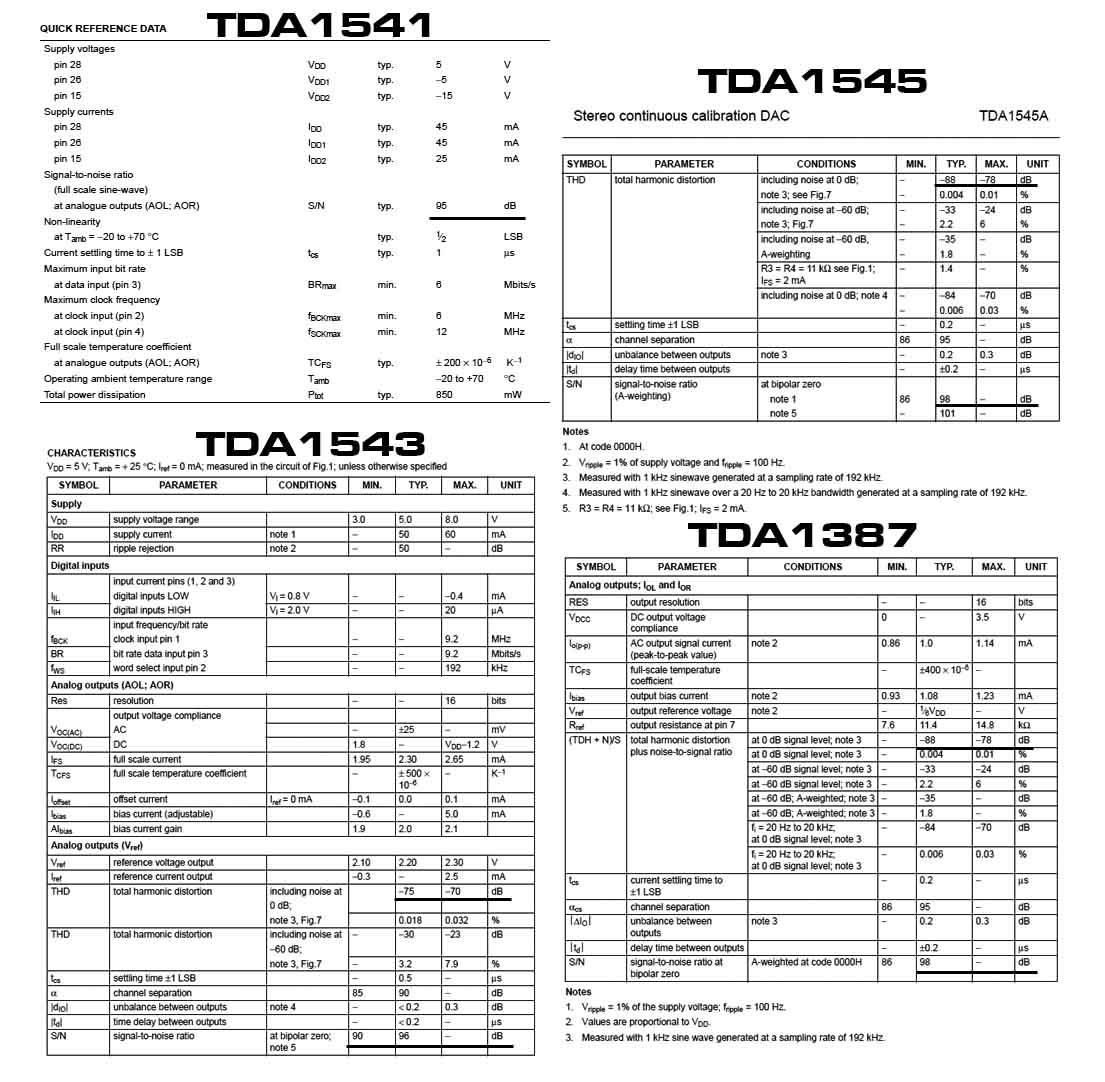

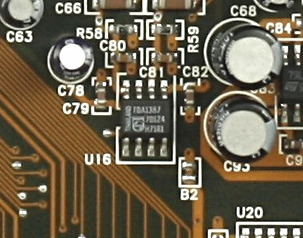

- le DAC de la SB AWE64 est un TDA 1387 Philips ... de la même époque et série que le TDA 1541 !







Si la lecture vous intéresse:
www.diyaudio.com/forums/digital-source/2...nos-dac-tda1387.html

www.diyaudio.com/forums/digital-line-lev...calibration-dac.html

* à savoir que la SB AWE64 gold se vends sur la baie au prix fort (100€ environ) ... mais on peut parfois la trouver pour des piécettes (mais rare).

* pas encore finalisé mon montage, toujours le boitier qui attends ... pas eu le temps ... vais essayer de m'y mettre.

... :cool:
