Veuillez indiquer le modèle de votre platine Perpetuum Ebner à galet dans le titre de votre sujet.

SUJET : [REX] PE modèle REX mono à chargeur... 1954/55

[REX] PE modèle REX mono à chargeur... 1954/55 03 Fév 2017 15:24 #1

  • cynos
  • Portrait de cynos
  • Hors Ligne
  • Technicien
  • Messages : 3116
  • Remerciements reçus 52
  • Points : 1116
  • Karma: 6
  • Médaille en chocolat
Mar 26 Aoû 2014
le bleu écrit:
Une de plus  U°)

Donc c'est une PE REX ou une REX A  1954/1955 (merci Cynos pour les info)

3 vitesses, mono et à Galet off course!

Elle traine sous la poussière chez moi depuis qqs temps, on en a causé un peu en MP avec Mr Cynos, qui m'a avoué avoir la même aussi. Il m'a proposé de faire une restau commune de nos 2 platines via le web, via le forum.

Nous ferons cela cette hiver ou à l’automne....

Des info de Sieur Cynos sur les différents modèles :

REX avec balancing disc 3 vitesse mono
REX A avec balancing disc 3 vitesses mono et scan de la taille des disques
REX AA avec balancing disc 4 vitesses mono et scan de la taille des disques
REX S avec balancing disc 4 vitesses stéréo et scan de la taille des disques
REX deluxe umbrella arm disc 4 vitesses stéréo et scan de la taille des disques

Le scan permets de lire des disques de différentes tailles sur la pile, mais ayant la même vitesse.

La rex deluxe a un bras palpeur type "umbrella", et donc le disque (balancing disc) que tu as sert à maintenir la pile de disque à l'horizontal simplement.


Brut de récup', voilà les premières photo vite faite (désolé), en attendant la chute des feuilles.... attention âmes sensible, c'est sale... °o)












Dernière édition: 04 Fév 2017 00:24 par cynos.
L'administrateur a désactivé l'accès en écriture pour le public.

[REX] PE modèle REX mono à chargeur... 1954/55 03 Fév 2017 15:24 #2

  • cynos
  • Portrait de cynos
  • Hors Ligne
  • Technicien
  • Messages : 3116
  • Remerciements reçus 52
  • Points : 1116
  • Karma: 6
  • Médaille en chocolat
leBleu écrit:
ce n'est pas le galet qui bouge, mais l'entrainement....








les drôles d'accessoires du chargeur  °o)






Je mettrais à jour au fur et à mesure des info, et surtout des photo de meilleurs qualité/cadrage/cider-touch'.....

cynos écrit:
:ok: ... je vais devoir sortir la mienne :mrgreen:

Je ne me suis pas encore penché sur ces rex en détail, mais il me semble que tu as un balancing disc de trop ...

Si je comprends bien le système, tu mets le spindle, les disques dessus, et tout en haut le balancing disc afin que les disques soit bien horizontaux et pour que cela crée une "pression" pour la descente.
Donc comme je le comprends, il faut un seul balancing disc.
de plus à mon avis il doit aussi servir pour le repeat (repeat du dernier disque).

Je vais étudier ça de plus près, il doit bien y avoir les manuels sur VE.

le bleu écrit:
j'ai pécho le manuel, je mettrai ici sous peu....


(si j'ai un balancing de trop, je connais qq'un qui sera content.... :mrgreen: )

cynos écrit:
... Tu peux aussi étoffer ta collection de PE REX !

... Maintenant que tu nous l'a montrée, je suis curieux de voir cet automatisme en mouvement.

... Par contre, je demande à voir avec quelle "délicatesse" ce mécanisme agit avec les disques ... attention, faut être prudent ... c'était les débuts ... faut pas mettre n'importe quelle galette dessus.

De toute façon, il faut faire la poussière d'abord ... :mrgreen:
J'aime bien tes photos, on doit avoir le même appareil ... au moins, il y a une marge de progression.

cynos écrit:
Après avoir vu quelques vidéos sur youtube, je confirme:

- il faut un seul balancing disc.
- c'est le bras de lecture qui fait office de bras d'indexation.

La cinétique me rappelle beaucoup celle des monarch d'avant 60, les saccades, et surtout la descente du disque en deux temps.
Il a l'air assez gentil avec les galettes.
Pour des 45T c'est parfait en tout cas.
Dernière édition: 04 Fév 2017 00:27 par cynos.
L'administrateur a désactivé l'accès en écriture pour le public.

[REX] PE modèle REX mono à chargeur... 1954/55 03 Fév 2017 15:28 #3

  • cynos
  • Portrait de cynos
  • Hors Ligne
  • Technicien
  • Messages : 3116
  • Remerciements reçus 52
  • Points : 1116
  • Karma: 6
  • Médaille en chocolat
cynos écrit:
J'ai traduit vite fait le mode de fonctionnement:

Perpetuum Ebner REX A et REX AA

REX A 33/45/78 T
REX AA 16/33/45/78 T
Ces changeurs sont capables de lire un assortiment de disque entre 7' et 12' par intermitence à condition que leur vitesse soit identique.
La capacité maximale de la pile de disque est 10.


Utilisation en mode changeur.
Inserer le spindle et charger jusqu'à 10 disques ayant la même vitesse.
Puis placer le balancing disc au dessus, sa position exacte est trouvée lorque le marqueur rouge est sur le devant.
Lors de l'utilisation du large spindle pour les 45t, le balancing disc n'est pas utilisé.

Départ.
Choisir la bonne vitesse.
Libérer le bras.
Pousser le bouton start vers l'arrière (le bouton se trouve au niveau du repose bras).
Tenir le bouton start en position jusqu'à ce que le plateau ai fait au moins deux révolutions, puis relacher le bouton.

Le bras va se déplacer.
Le chargeur va libérer un disque au 1/3 de la descente, puis le bras va se positionner en face du disque afin de jauger sa taille, puis le disque va tomber et le bras va descendre et se positionner au début du disque.
Ce mécanisme permet au changeur REX de lire une pile de disque par intermitence de taille.

A la fin d'un disque, le changeur REX n'a pas besoin d'une accélération de la vitesse de rotation afin d'engager le mécanisme, il est donc capable de lire des disques ne possédant pas le finish groove (gravés jusqu'à la fin).

Reject.
Il est possible de passer en mode reject à tous moments en cours de lecture, pour ce faire pousser le bouton start.
Le mécanisme va se remettre en route et le prochain disque sera lu.
Si c'est le dernier disque, le changeur passera en fonction auto-stop.

Il est possible d'arrêter le changeur à tous moments en ramenant le bras sur son support ( ne pas hésiter à forcer un peu le bras de lecture)

Lecture manuelle.
Utiliser le petit spindle.
Choisir la vitesse.
Amener le bras en début de disque.
Le bras retournera sur son support en fin de disque et engagera la fonction shut off.
La fonction reject fonctionne aussi en mode manuel.




Voilà, d'après ce descriptif, ce changeur me semble bien évolué par rapport à son époque.
On pourrait le comparer à une dual 1010/11 quant au fonctionnement du changeur (les fonctions) et surtout à un BSR Monarch quant à sa séquence de descente.
Cependant bras et plateau ne sont pas au niveau des dual (normal, vu l'age).
A voir si l'on peut régler la force d'appui, quel genre de cellule le bras accepte, et à quel point l'entrainement est bruyant/silencieux.

Une bien intéressante machine, qui plus est jolie, et de taille assez conséquente pour l'époque.
Bien lourde, belle conception allemande.
Une vrai pièce historique que l'on peut encore s'offrir car absolument pas recherchée (pour le moment).
Par contre, on la rencontre le plus souvent en configuration table manuelle, sans les spindles et le balancing disc, ce qui est bien dommage quand on voit les capacités du changeur !


Donc, Ben, une fois que tu auras testé ta machine ... si je peux te soulager d'un balancing disc, je serai d'accord de te faire ce plaisir ... :mrgreen:
Me restera plus qu'à trouver un long spindle.

cynos écrit:
Accessoires:



le bleu écrit:
Merci pour les info Christophe

donc la cellule est bien une PE comme montré sur la doc ci-dessus.
et le LUXE est qu'elle a un porte cellule détachable!!, la classe!! :lol:

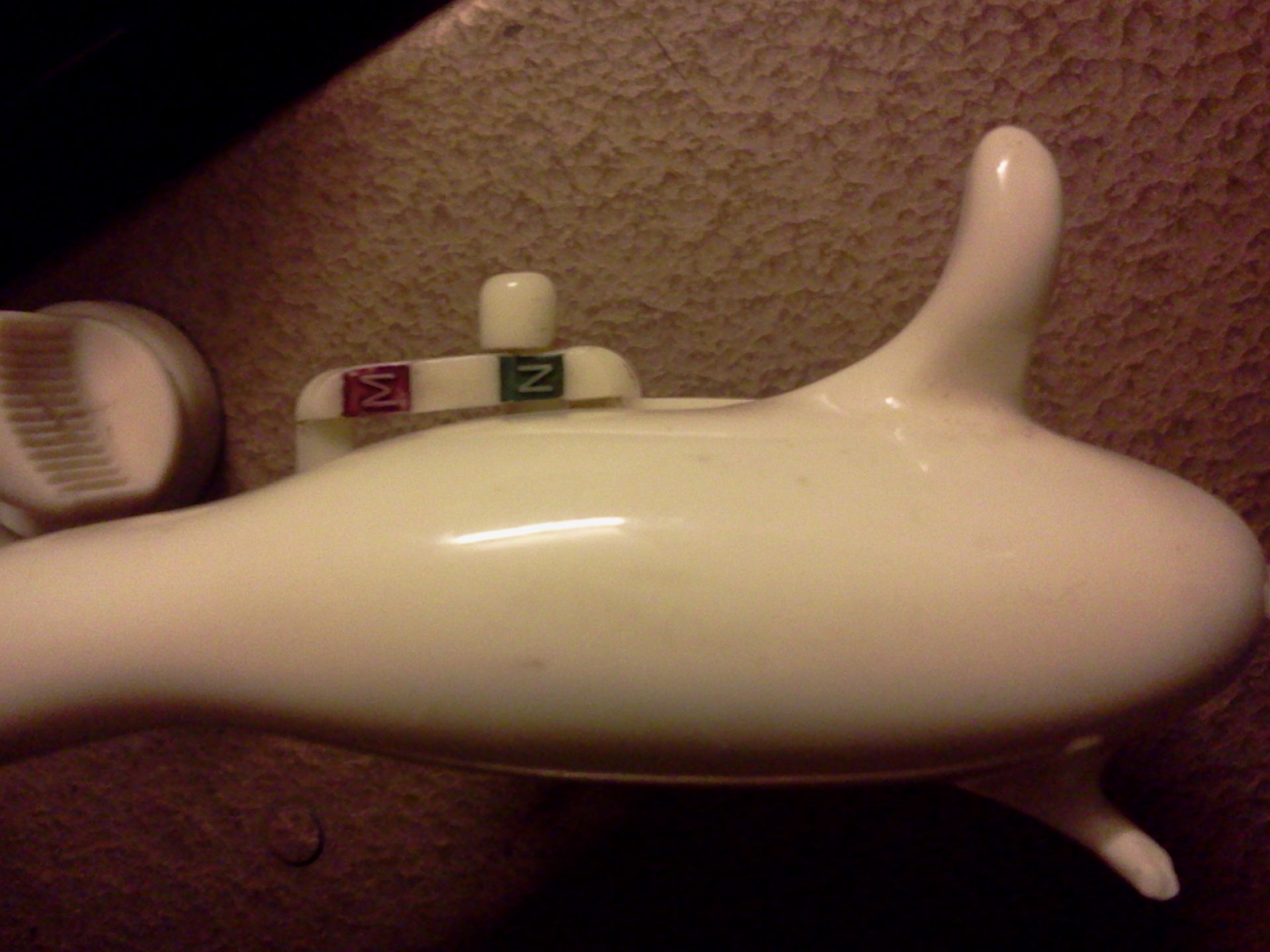

- Le saphir, ou plustôt les saphir car il y en a 2 sont pour la position M et N, en fait la cellule à 2 inclinaisons via un bouton sur le porte cellule coté Droit.
- Certaines cellules de l'époque étaient réversibles d'avant en arrière (les GE), d'autres de bas de en haut (Elac, Ronette), mais celle ci par inclinaison, au premier cran elle est bien horizontale, au deuxième elle pique du nez pour lire avec le saphir du bout.
- (j'ai un saphir neuf comme cela dans une boite depuis longtemps et je me demandais ce qu'était ce truc à 2 pointes, maintenant je pige :mrgreen: )

C'est une mono, donc juste 2 contacts, qui se font via les 2 ressorts contre deux lamelle dans la coquille du bras...
La petite pièce métallique sous la cellule, permet de tenir le stylet, sur la photo c'est déverrouillé)

Photo dessus/dessou:




cynos écrit:
Elle est vraiment complète ta REX, je vais regarder ce que j'ai de mon côté.
J'ai fais un tour sur la baie pour voir le prix de la cellule ... c'est une plaisanterie ... :roll:

le bleu écrit:
oui, pour les achat imédiat, ce sont des annonces qui attendent le pékin nigo!!!
Il vaut mieux s'acheter une platine complète, ou même 2  :mrgreen:

cynos écrit:
Bon, j'ai été cherché la REX AA ... ouf, il y a la cellule et même le stylet.
Photos tout à l'heure.

Et, Benjamin, je t'informe d'après tes photos que tu possèdes une REX A !

le bleu écrit:
REX A, ok  , Thanks   (_-_)

cynos écrit:
Ma REX AA un poil plus propre ...



le bleu écrit:
Ah oui, bien plus propre..... grrr ça va m'énerver, mais en ce moment je suis un peu booqué....   :(

(4 vitesses, le grand luxe :mrgreen: )

cynos écrit:
par contre la tienne a un sélecteur sous la coquille.
je n'ai pas ça moi ...

à quoi il sert (c'est quoi l'inscription) ?


- la tienne est une REX A car elle a le scan, ça se voit au bras, sur la coquille, il y a une excroissance, comme un finger lift, mais à gauche, c'est grâce à ça que le bras indexe la taille du disque.

- sous le bras, il y a l'emplacement (clip métallique) pour ranger le long spindle.

- as tu le spindle court, pour la lecture manuelle ?

le bleu écrit:
ok pour le scan, je m'en doutais que c'était ça mais je n'étais pas sur.... merci pour l'info.

oui, le long axe j'ai , et le court? tu parles de celui qui est déjà en place? ou il en faut un autre?
(mais rien pour les 45tr?)

cynos écrit:
ah oui ... tu as le court (j'avais pas vu).

pour le spindle 45t, quand je l'ai pas sur un changeur, j'utilise ça avec le spindle 33T.



Sinon, tu ne m'a pas dit ce qui est inscrit au niveau du sélecteur sous la coquille.

pyrogene95 écrit:
C'est marrant j'ai une Paillard qui ressemble à vos Rex, je ne sais pas si elle est d'avant ou après le rachat de Thorens. Le detecteur de diamètre par contre est à l'arrière et il y a les même "adaptateur" pour les 45 trs

cynos écrit:
une photo ! ... :mrgreen:

le bleu écrit:
oui, des tofff      :mrgreen: :mrgreen:

Cynos, rien de noté près de ce bouton, juste 3 traits... :|

Mais Hell-Visse aimait les Rex  U°) U°)




Dernière édition: 04 Fév 2017 00:36 par cynos.
L'administrateur a désactivé l'accès en écriture pour le public.

[REX] PE modèle REX mono à chargeur... 1954/55 03 Fév 2017 15:29 #4

  • cynos
  • Portrait de cynos
  • Hors Ligne
  • Technicien
  • Messages : 3116
  • Remerciements reçus 52
  • Points : 1116
  • Karma: 6
  • Médaille en chocolat
cynos écrit:
c'est pas qu'il aimait ... plutôt pas le choix ... service militaire au pays de PE.

sympa cette photo.
tu noteras qu'il écoute un 45T avec le long spindle et l'adaptateur 45T ... pas con le Elvis !

cynos écrit:
le bleu écrit:
Cynos, rien de noté près de ce bouton, juste 3 traits...

J'y ai réflechi ... ça ne peut être qu"un pitch ... mais alors pourquoi ont ils abandonné cette fonction dans les modèles qui ont suivis.
modification du moteur ? (cf vitesse supplémentaire) ... :?:

erik écrit:
Salut à tous, je viens de récupérer PE Rex A 4.

Avant de la brancher j'ai préferé la démonté pour voir les dégâts éventuels et de quoi était faite la bête.
Au demeurant j'ai été surpris du bon état de l'intérieur, tout en ordre, avec des composants de qualités Siemens, tube EL82...
A l'intérieur elle est estampillé 1958 avec le nom de l'assembleur je présume...
Rien de cramer et condensateur à priori encore en bon état de foctionnement.
Après un bon nettoyage j'ai changé la prise secteur pour plus de sécurité.


Le bras à souffert et j'ai du le bricoler un peu...
Je me lance pour un test
Miracle l'ampli s'allume et ronronne légerement..
Je positionne un disque 78 et la platine se met à fonctionner (Charlie Parker et Miles Davis)....et un son d'un autre âge sort du haut parleur...
Je suis sous le charme de voir un appareil de presque 60 ans fonctionner ainsi..

Il y a quand même quelques petits problèmes....
Les disques 33 ne passe pas, le bras glisse sur le disque, pourtant l'aiguille est bien présente et j'ai bien compris le changement 78 et 33...
Si quelqu'un à une explication, la cellule est une PE10 mono à deux position
J'aimerai savoir à quoi cette entrée ou sortie qui reste vacante au dessus du haut parleur.
Je ne possède que le spindle long mais ce n'est pas génant


Merci pour vos réponses, je vais m'attaquer maintenant à un gros nettoyage extérieur car l'appareil a subi les outrages du temps.
A+

le bleu écrit:
Chouette, une de plus....  (colle les photo en grand format, c'est plus facile à visionner, merci)


La prise au dessus est sans doute une sortie pour brancher un autre HP, cela se faisait beaucoup à l'époque.

Si ton diamant ou saphir rip sur le disque, c'est qu'il est usé, donc à changer (même si visuellement il parait bon)

erik écrit:
Bon, pour la cellule, j'ai trouvé le problème, en fait quand je pose le bras sur le disque l'aiguille passe au travers de son socle
Elle a du se dessouder, à voir!
Par contre elle chauffe anormalement au niveau du moteur d'entrainement des galets
je ne vois pas trop de quoi ça peut venir
Si vous avez des suggestions
la sortie est effectivement pour rajouter un HP supplémentaire :ok:

pierrot62 écrit:
"Par contre elle chauffe anormalement au niveau du moteur d'entrainement des galets"

Un démontage moteur et nettoyage plus une lubrification serait peut-être une solution :roll:
Dernière édition: 04 Fév 2017 00:41 par cynos.
L'administrateur a désactivé l'accès en écriture pour le public.

[REX] PE modèle REX mono à chargeur... 1954/55 03 Fév 2017 21:23 #5

  • erik
  • Portrait de erik
  • Hors Ligne
  • Membre actif
  • Messages : 161
  • Points : 177
  • Karma: 1
Je vois que tu as récupérer l'ancien post sur la P.E :ok:
Donc je confirme la mienne et une Rex AA, mais estampillée A4 /?/
4 vitesses en mono, la classe




L'administrateur a désactivé l'accès en écriture pour le public.

[REX] PE modèle REX mono à chargeur... 1954/55 03 Fév 2017 22:01 #6

  • cynos
  • Portrait de cynos
  • Hors Ligne
  • Technicien
  • Messages : 3116
  • Remerciements reçus 52
  • Points : 1116
  • Karma: 6
  • Médaille en chocolat
Estampillée A4 ?
C'est marqué A4 dessus ?
L'administrateur a désactivé l'accès en écriture pour le public.

[REX] PE modèle REX mono à chargeur... 1954/55 04 Fév 2017 12:31 #7

  • erik
  • Portrait de erik
  • Hors Ligne
  • Membre actif
  • Messages : 161
  • Points : 177
  • Karma: 1
Oui, regarde la photo plus haut :!:
L'administrateur a désactivé l'accès en écriture pour le public.

[REX] PE modèle REX mono à chargeur... 1954/55 04 Fév 2017 13:24 #8

  • cynos
  • Portrait de cynos
  • Hors Ligne
  • Technicien
  • Messages : 3116
  • Remerciements reçus 52
  • Points : 1116
  • Karma: 6
  • Médaille en chocolat
ah oui, la petite photo, pas vu.
effectivement AA ou A4 faut tirer ça au clair surtout pour savoir si c'est les mêmes ou s'il y a une différence.
L'administrateur a désactivé l'accès en écriture pour le public.

[REX] PE modèle REX mono à chargeur... 1954/55 04 Fév 2017 20:57 #9

  • erik
  • Portrait de erik
  • Hors Ligne
  • Membre actif
  • Messages : 161
  • Points : 177
  • Karma: 1
Je n'ai pas vu d'autre références sur la platine mais demain si j'ai le temps peut-être que je jeterai à nouveau un coup d'oeil ;)
L'administrateur a désactivé l'accès en écriture pour le public.

[REX] PE modèle REX mono à chargeur... 1954/55 06 Fév 2017 22:21 #10

  • erik
  • Portrait de erik
  • Hors Ligne
  • Membre actif
  • Messages : 161
  • Points : 177
  • Karma: 1
Bon j'ai pu regardé et je n'ai rien vu de plus au niveau des références
De toute façon ça reste une AA 4 vitesses mono
Elle est vraiment en très bon état.
Dommage pour ce transfo de la platine qui à un peu fumé.
Si vous en avez un en trop :mrgreen:
N'hésitez pas :!:
Sortie des chaines de fabrication le 16 avril 1958...
Pour trouver une pointe ça doit pas être de la tarte non plus ;)

A+Erik.
L'administrateur a désactivé l'accès en écriture pour le public.

[REX] PE modèle REX mono à chargeur... 1954/55 06 Fév 2017 22:41 #11

  • cynos
  • Portrait de cynos
  • Hors Ligne
  • Technicien
  • Messages : 3116
  • Remerciements reçus 52
  • Points : 1116
  • Karma: 6
  • Médaille en chocolat
Non le stylet sur la baie.
Se trouve facilement.
Pas très cher.
L'administrateur a désactivé l'accès en écriture pour le public.
Modérateurs: JGN

Messages non lus

Plus de sujets »
