Hiha,......

Pour suivre le sujet de l'ex Idler :

Une de plus

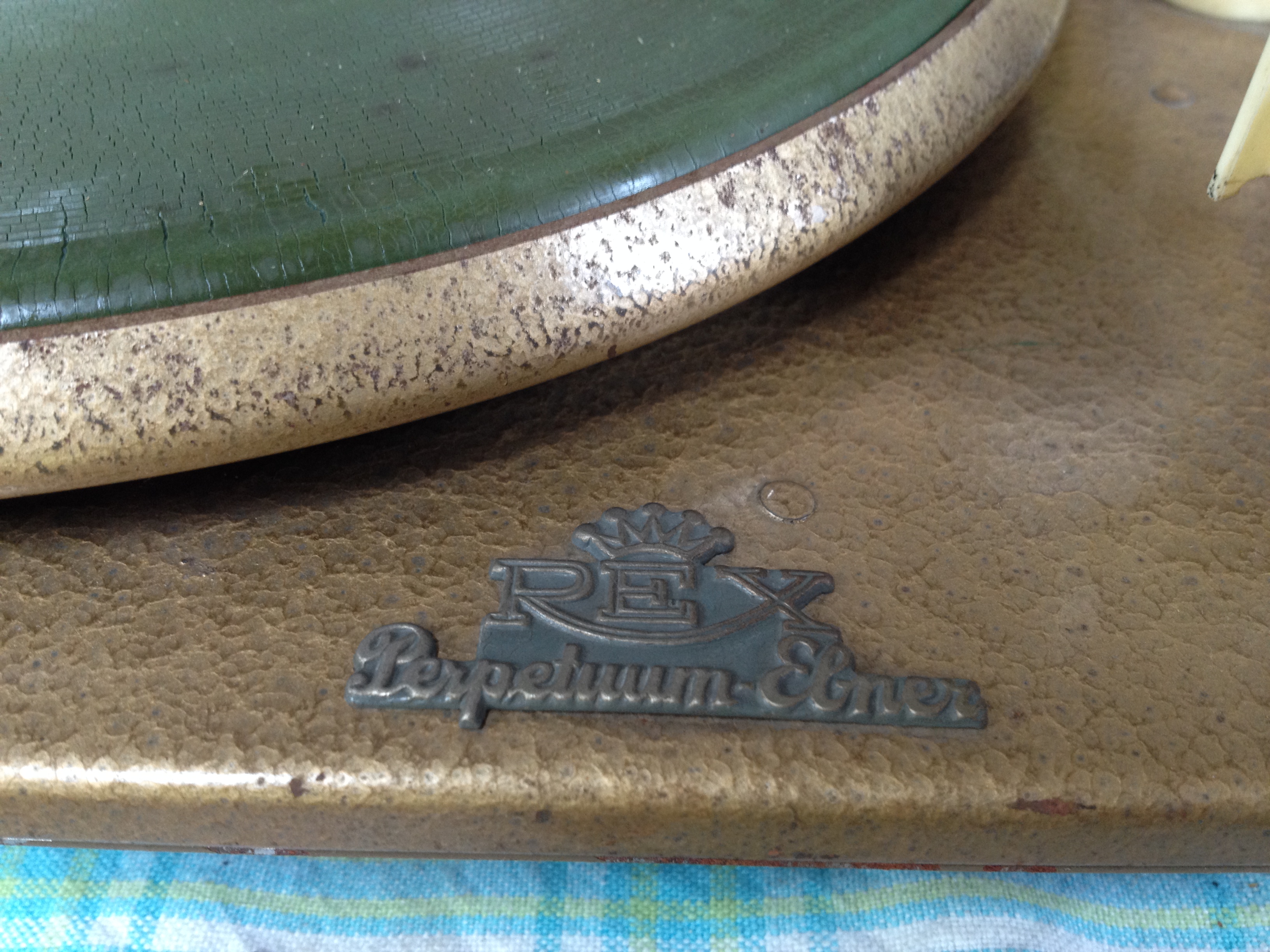

Donc c'est une PE REX ou une REX A 1954/1955 (merci Cynos pour les info)

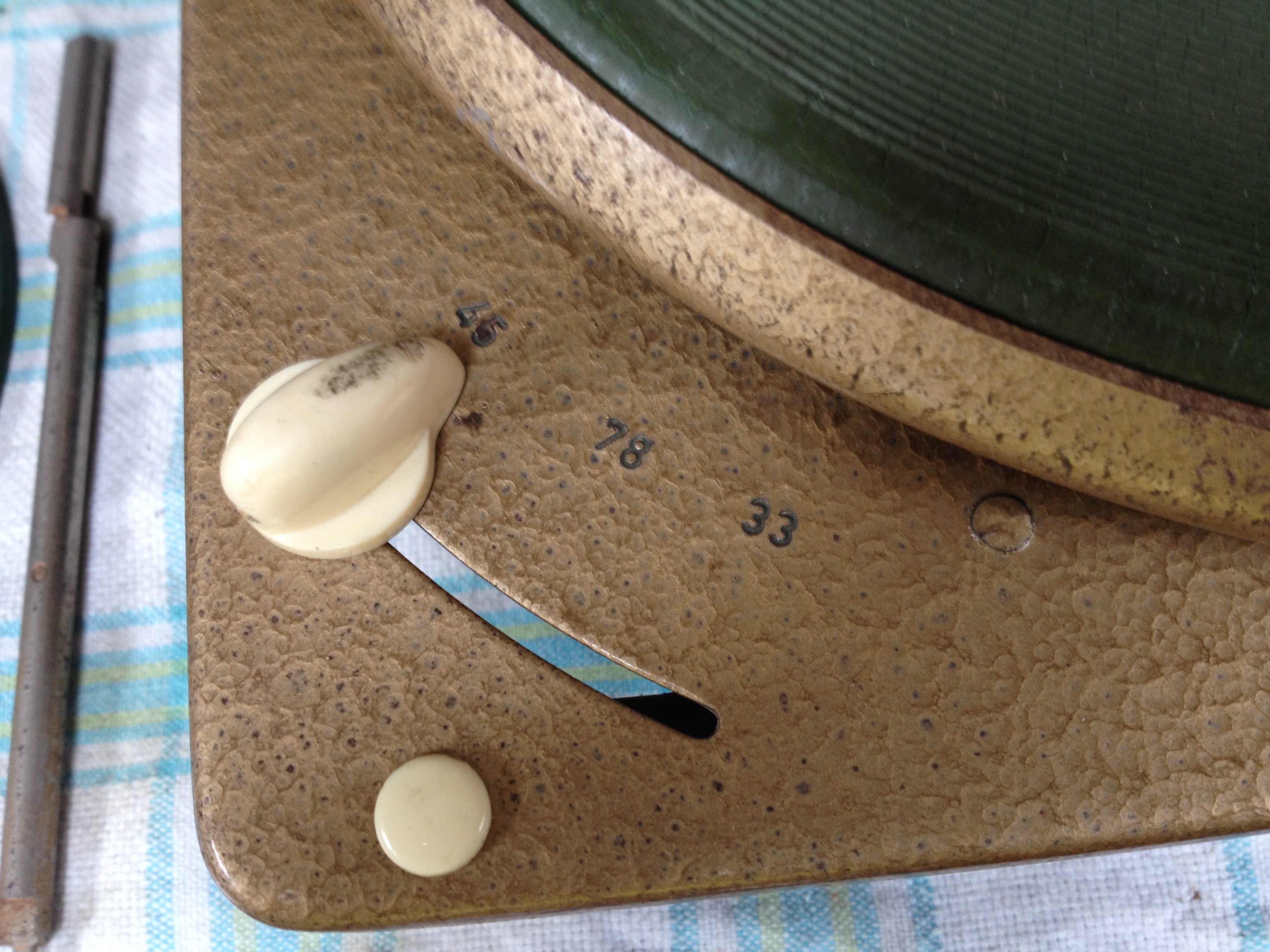

3 vitesses, mono et à Galet off course!

Elle traine sous la poussière chez moi depuis qqs temps, on en a causé un peu en MP avec Mr Cynos, qui m'a avoué avoir la même aussi. Il m'a proposé de faire une restau commune de nos 2 platines via le web, via le forum.

Nous ferons cela cette hiver ou à l’automne....

Des info de Sieur Cynos sur les différents modèles :

REX avec balancing disc 3 vitesse mono
REX A avec balancing disc 3 vitesses mono et scan de la taille des disques
REX AA avec balancing disc 4 vitesses mono et scan de la taille des disques
REX S avec balancing disc 4 vitesses stéréo et scan de la taille des disques
REX deluxe umbrella arm disc 4 vitesses stéréo et scan de la taille des disques

Le scan permets de lire des disques de différentes tailles sur la pile, mais ayant la même vitesse.

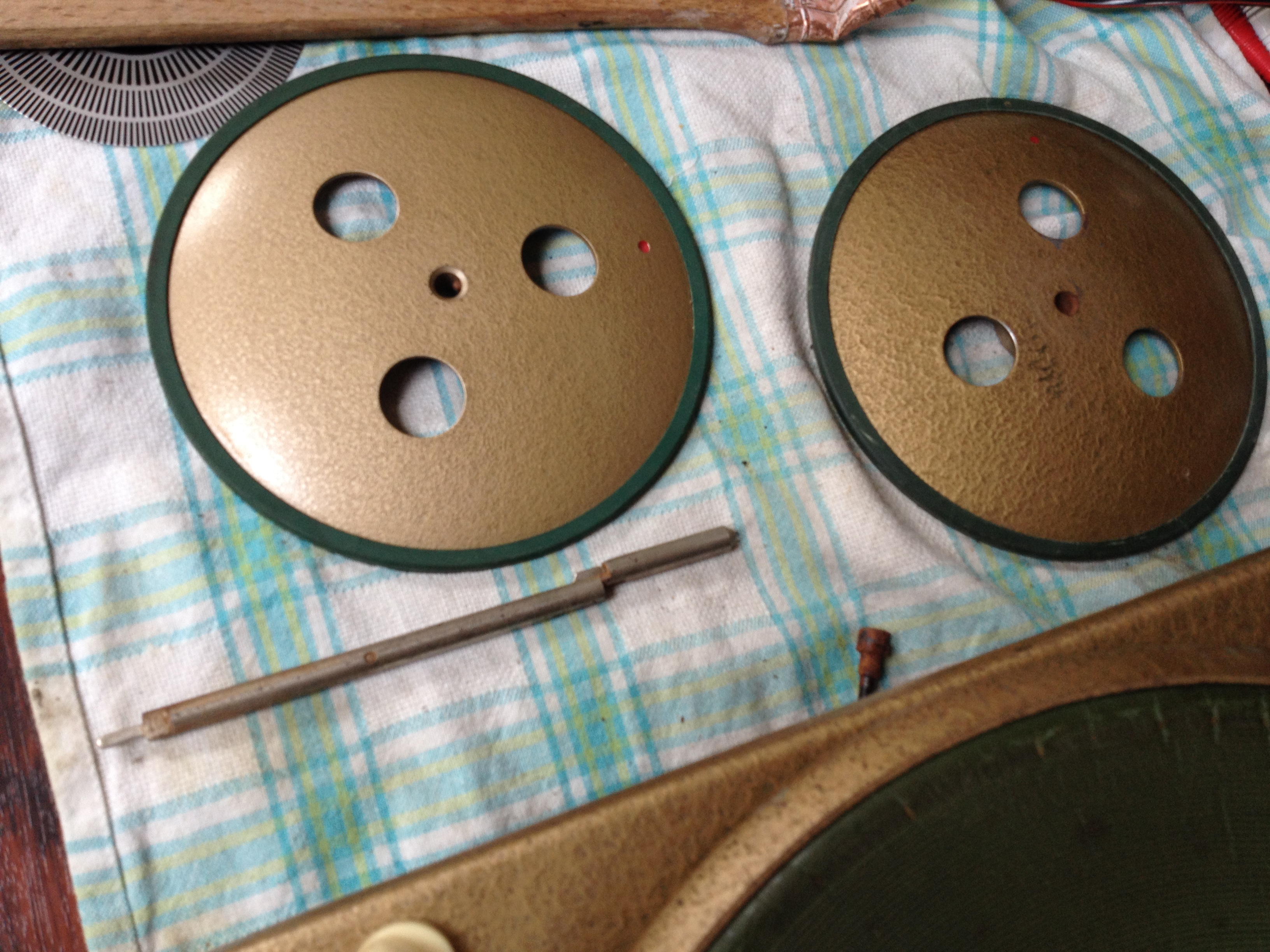

La rex deluxe a un bras palpeur type "umbrella", et donc le disque (balancing disc) que tu as sert à maintenir la pile de disque à l'horizontal simplement.

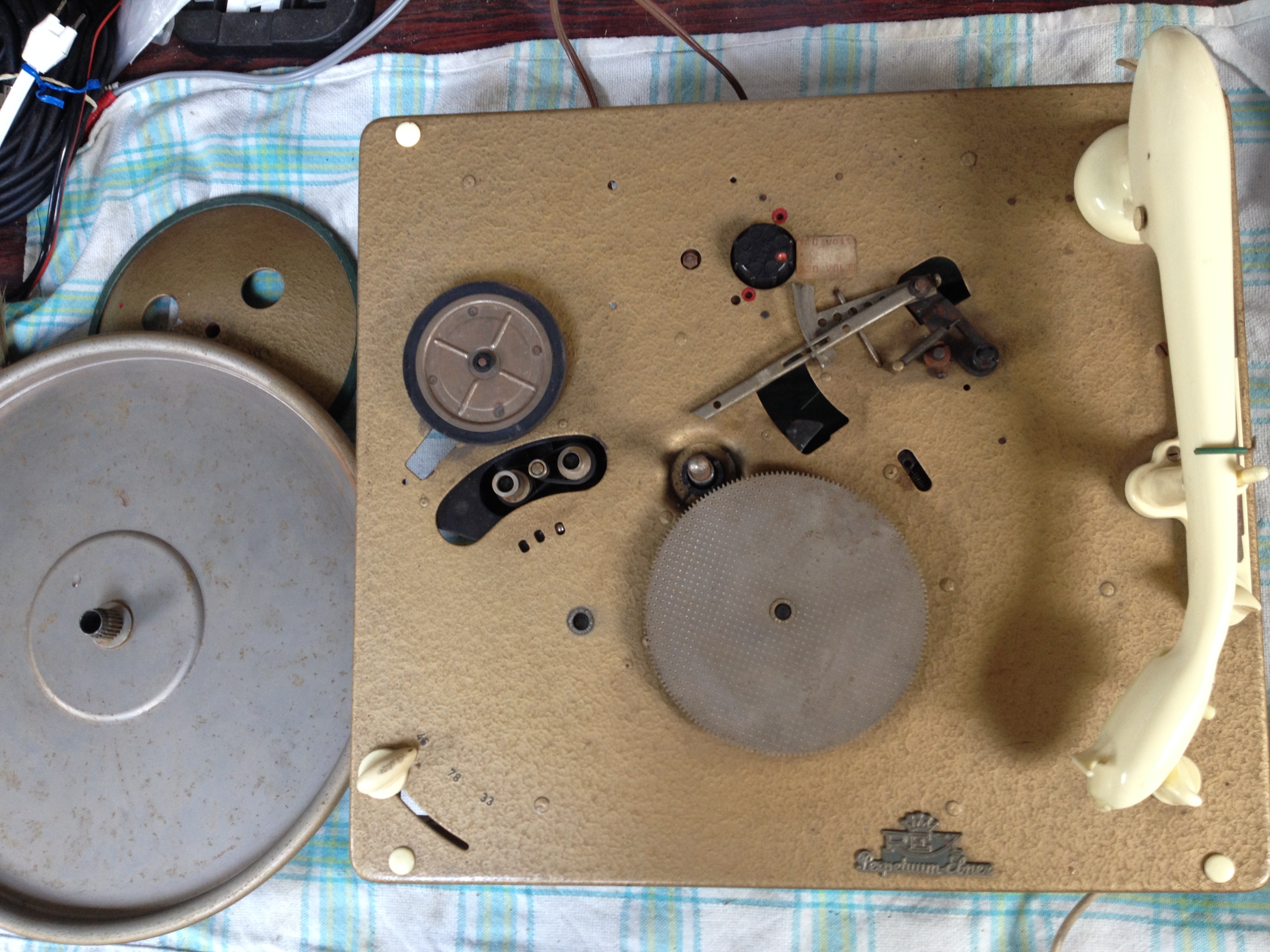

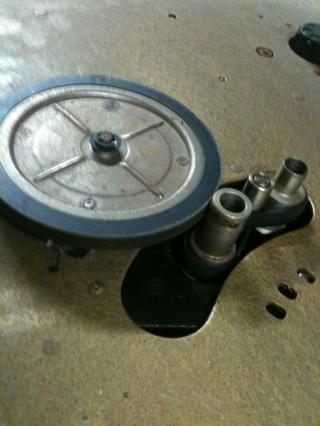

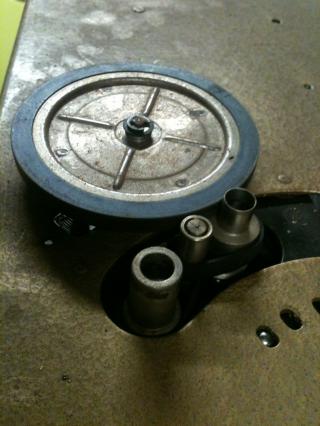

Ici ce n'est pas le galet qui se déplace, mais les poulies.....




Dernière édition: 21 Mai 2017 11:09 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

[ REX ] Perpetuum Ebner REX, étude et restauration... 17 Avr 2017 12:41 #2

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6640
  • Remerciements reçus 189
  • Points : 82093
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
( Cynos a écrit en 2014 ) J'ai traduit vite fait le mode de fonctionnement:

Perpetuum Ebner REX A et REX AA

REX A 33/45/78 T
REX AA 16/33/45/78 T
Ces changeurs sont capables de lire un assortiment de disque entre 7' et 12' par intermitence à condition que leur vitesse soit identique.
La capacité maximale de la pile de disque est 10.


Utilisation en mode changeur.
Inserer le spindle et charger jusqu'à 10 disques ayant la même vitesse.
Puis placer le balancing disc au dessus, sa position exacte est trouvée lorque le marqueur rouge est sur le devant.
Lors de l'utilisation du large spindle pour les 45t, le balancing disc n'est pas utilisé.

Départ.
Choisir la bonne vitesse.
Libérer le bras.
Pousser le bouton start vers l'arrière (le bouton se trouve au niveau du repose bras).
Tenir le bouton start en position jusqu'à ce que le plateau ai fait au moins deux révolutions, puis relacher le bouton.

Le bras va se déplacer.
Le chargeur va libérer un disque au 1/3 de la descente, puis le bras va se positionner en face du disque afin de jauger sa taille, puis le disque va tomber et le bras va descendre et se positionner au début du disque.
Ce mécanisme permet au changeur REX de lire une pile de disque par intermitence de taille.

A la fin d'un disque, le changeur REX n'a pas besoin d'une accélération de la vitesse de rotation afin d'engager le mécanisme, il est donc capable de lire des disques ne possédant pas le finish groove (gravés jusqu'à la fin).

Reject.
Il est possible de passer en mode reject à tous moments en cours de lecture, pour ce faire pousser le bouton start.
Le mécanisme va se remettre en route et le prochain disque sera lu.
Si c'est le dernier disque, le changeur passera en fonction auto-stop.

Il est possible d'arrêter le changeur à tous moments en ramenant le bras sur son support ( ne pas hésiter à forcer un peu le bras de lecture)

Lecture manuelle.
Utiliser le petit spindle.
Choisir la vitesse.
Amener le bras en début de disque.
Le bras retournera sur son support en fin de disque et engagera la fonction shut off.
La fonction reject fonctionne aussi en mode manuel.



Voilà, d'après ce descriptif, ce changeur me semble bien évolué par rapport à son époque.
On pourrait le comparer à une dual 1010/11 quant au fonctionnement du changeur (les fonctions) et surtout à un BSR Monarch quant à sa séquence de descente.
Cependant bras et plateau ne sont pas au niveau des dual (normal, vu l'age).
A voir si l'on peut régler la force d'appui, quel genre de cellule le bras accepte, et à quel point l'entrainement est bruyant/silencieux.

Une bien intéressante machine, qui plus est jolie, et de taille assez conséquente pour l'époque.
Bien lourde, belle conception allemande.
Une vrai pièce historique que l'on peut encore s'offrir car absolument pas recherchée (pour le moment).
Par contre, on la rencontre le plus souvent en configuration table manuelle, sans les spindles et le balancing disc, ce qui est bien dommage quand on voit les capacités du changeur !


Donc, Ben, une fois que tu auras testé ta machine ... si je peux te soulager d'un balancing disc, je serai d'accord de te faire ce plaisir ...
Me restera plus qu'à trouver un long spindle.
L'administrateur a désactivé l'accès en écriture pour le public.

[ REX ] Perpetuum Ebner REX, étude et restauration... 17 Avr 2017 12:43 #3

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6640
  • Remerciements reçus 189
  • Points : 82093
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat






pour les stars....


L'administrateur a désactivé l'accès en écriture pour le public.

[ REX ] Perpetuum Ebner REX, étude et restauration... 17 Avr 2017 21:04 #4

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Héhé ... hihah ... ça faisait longtemps ça.

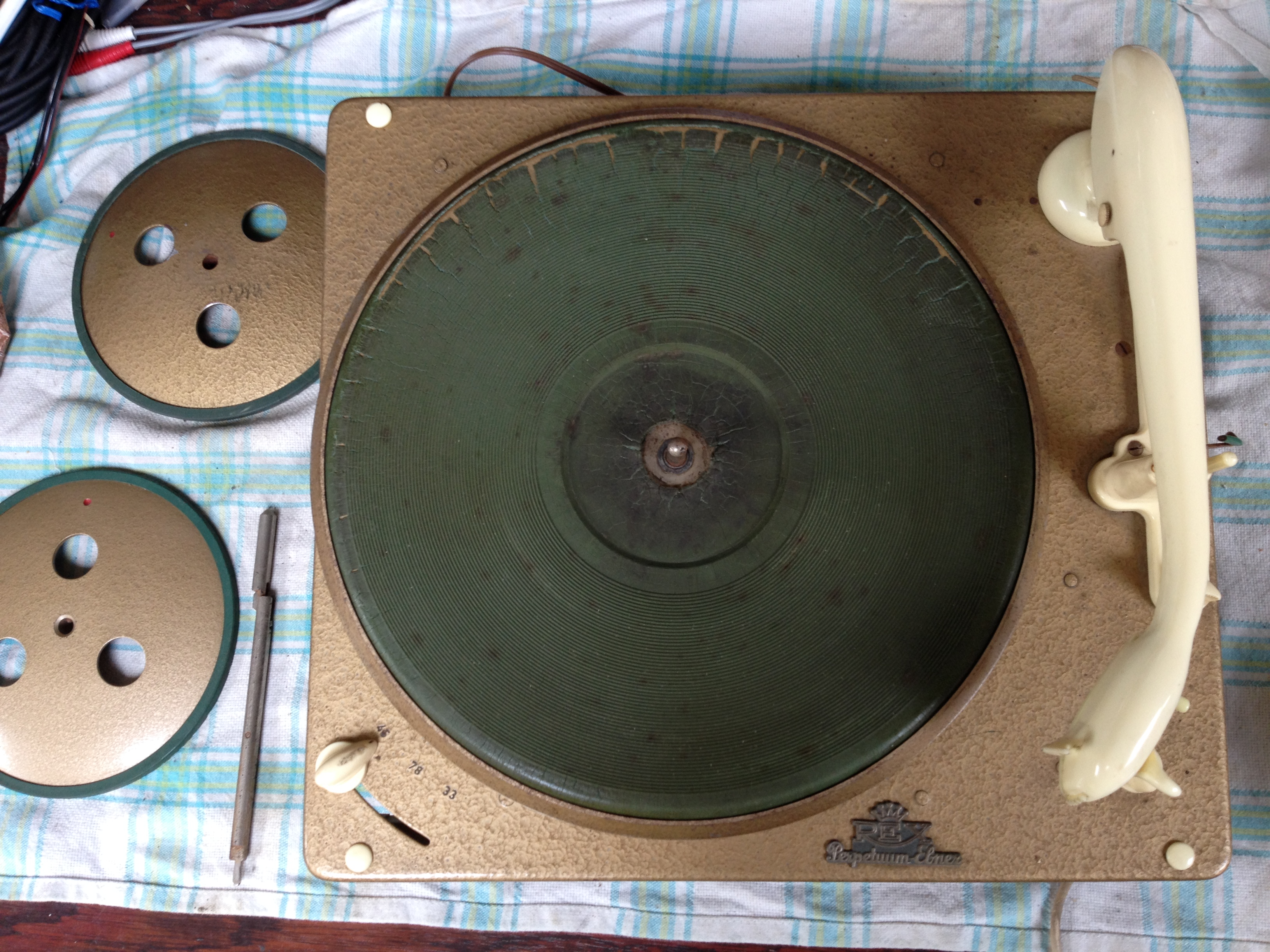

La mienne: REX AA nue:



Mon petit doigt me dit que ça va avancer un peu cette restauration ...

Je me demande quel type de socle on pourrait lui faire pour la mettre en valeur ...
Faut que je réfléchisse un peu à la question.

Au fait depuis, je me suis dégotté le long spindle, et Ben m'a offert un balancing disc ... donc on est frère de REX maintenant ... :) ... sauf que la sienne a un sélecteur en plus au niveau du bras (pitch ?) ... @ suivre ... ;)
Dernière édition: 17 Avr 2017 21:12 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

[ REX ] Perpetuum Ebner REX, étude et restauration... 17 Avr 2017 22:13 #5

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6640
  • Remerciements reçus 189
  • Points : 82093
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Elle est quand même bien plus propre que la mienne....

tu vas pouvoir comparer les 2.... ;)
L'administrateur a désactivé l'accès en écriture pour le public.

[ REX ] Perpetuum Ebner REX, étude et restauration... 18 Mai 2017 10:26 #6

  • papamano
  • Portrait de papamano
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 1156
  • Remerciements reçus 23
  • Points : 1248
  • Karma: 5
  • Médaille en chocolat
hello

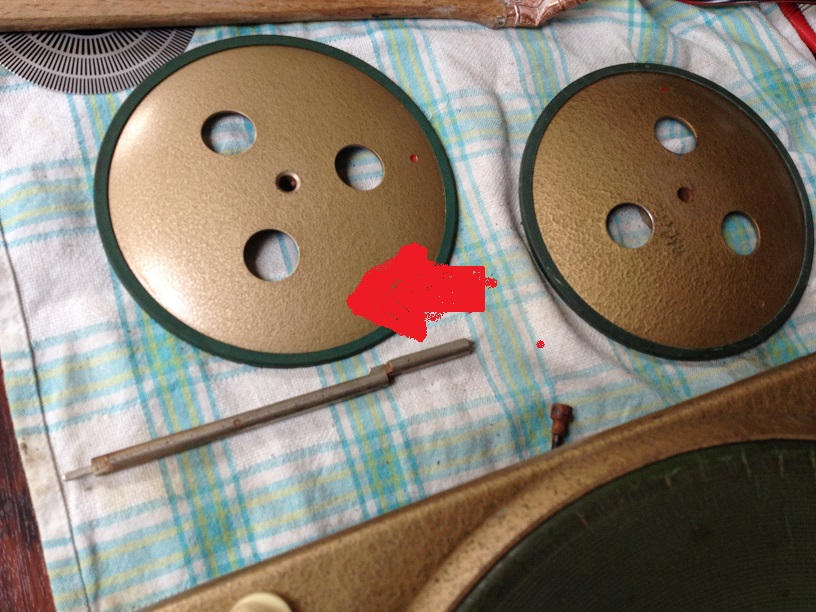

dis moi mon Ben , toi qui est dans la peinture t'as moyen de me trouver le RAL ou code couleur sur ce galet qui à l'air d'avoir moins de nuance ( donc plus facile pour le scan ) :


Dernière édition: 18 Mai 2017 10:27 par papamano.
L'administrateur a désactivé l'accès en écriture pour le public.

[ REX ] Perpetuum Ebner REX, étude et restauration... 18 Mai 2017 15:43 #7

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
C'est pas des galets Sylvain !
C'est pour la B51 ?

En fait, en peinture martelée, il n'y a pas beaucoup de choix, celle ci est "cuivrée".
J'aime bien le martelé aussi, j'en ai de la grise et de la dorée ou cuivrée, faut que je regarde.
L'administrateur a désactivé l'accès en écriture pour le public.

[ REX ] Perpetuum Ebner REX, étude et restauration... 18 Mai 2017 16:05 #8

  • papamano
  • Portrait de papamano
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 1156
  • Remerciements reçus 23
  • Points : 1248
  • Karma: 5
  • Médaille en chocolat
je ne la veux pas en martelé , plutôt lisse comme une peau de bébé et brillante comme un miroir

à bon ce ne sont pas des galets ?-|
L'administrateur a désactivé l'accès en écriture pour le public.

[ REX ] Perpetuum Ebner REX, étude et restauration... 18 Mai 2017 16:27 #9

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
ça fait dans les 15/20 cm de diamètre, c'est des balancing discs.
tu le mets sur le long spindle au dessus de la pile de disque pour faire une pression homogène lors de la descente (système des 50's quand il n'y a ni overarm ni couteau pour stabiliser).

pièce rare, difficile à trouver !
Dernière édition: 18 Mai 2017 20:27 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

[REX] Perpetuum Ebner REX, étude et restauration... 18 Mai 2017 19:48 #10

  • papamano
  • Portrait de papamano
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 1156
  • Remerciements reçus 23
  • Points : 1248
  • Karma: 5
  • Médaille en chocolat
ah ok, pas mal pour rigidifier un chassis de B51 :mrgreen: *ttg>
