SUJET : [PL-7] Pioneer PL-7 (1964)

[PL-7] Pioneer PL-7 (1964) 10 Mai 2018 10:05 #1

  • Ramutch
  • Portrait de Ramutch
  • Hors Ligne
  • Fou des platines
  • Messages : 709
  • Remerciements reçus 5
  • Points : 764
  • Karma: 6
Pioneer PL-7 (1960)

On ne trouve pas grand-chose sur la toile à propos de cette platine, elle serait probablement une des premières tables tournantes de la marque avec comme petite sœur la plus connue PL-6A.
Quelques modèles suivront au cour des sixties pour mettre fin à l’entrainement par galet qui laissera ça place aux entraînements par courroies ( PL-5,PL-21, PL-25 etc …)
Revenons à la PL-7 (assez rare en Europe) une platine hors norme construite comme ces homologues
Américaines quasi indestructible, un châssis épais en aluminium, un gros plateau un bras bien lourd et surtout un moteur hystérésis placé verticalement appelait moteur de machine à laver

J’ai trouvé cet exemplaire grâce à un ami qui écume le bon coin ( Calvados) elle était dans une grange en terre battue posée sur des sacs de composte.
Pas mal de travail pour la faire tourner
Dernière édition: 24 Oct 2018 09:42 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

Pioneer PL-7 ( 1960 ??? ) 10 Mai 2018 10:06 #2

  • Ramutch
  • Portrait de Ramutch
  • Hors Ligne
  • Fou des platines
  • Messages : 709
  • Remerciements reçus 5
  • Points : 764
  • Karma: 6

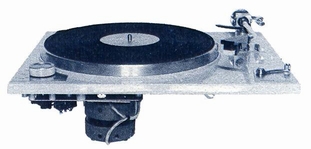

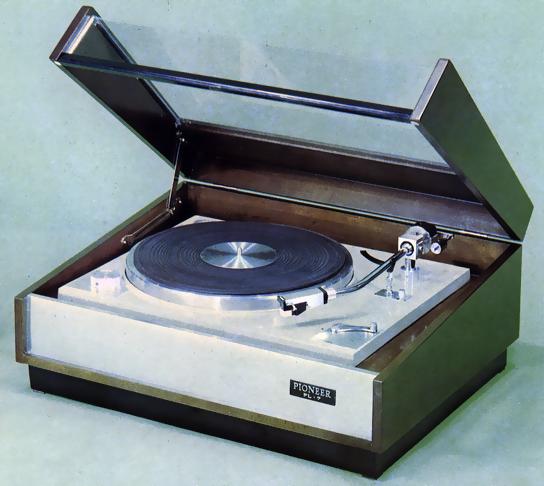

Photos d'époque !






L'administrateur a désactivé l'accès en écriture pour le public.

Pioneer PL-7 ( 1960 ??? ) 10 Mai 2018 10:23 #3

  • Ramutch
  • Portrait de Ramutch
  • Hors Ligne
  • Fou des platines
  • Messages : 709
  • Remerciements reçus 5
  • Points : 764
  • Karma: 6

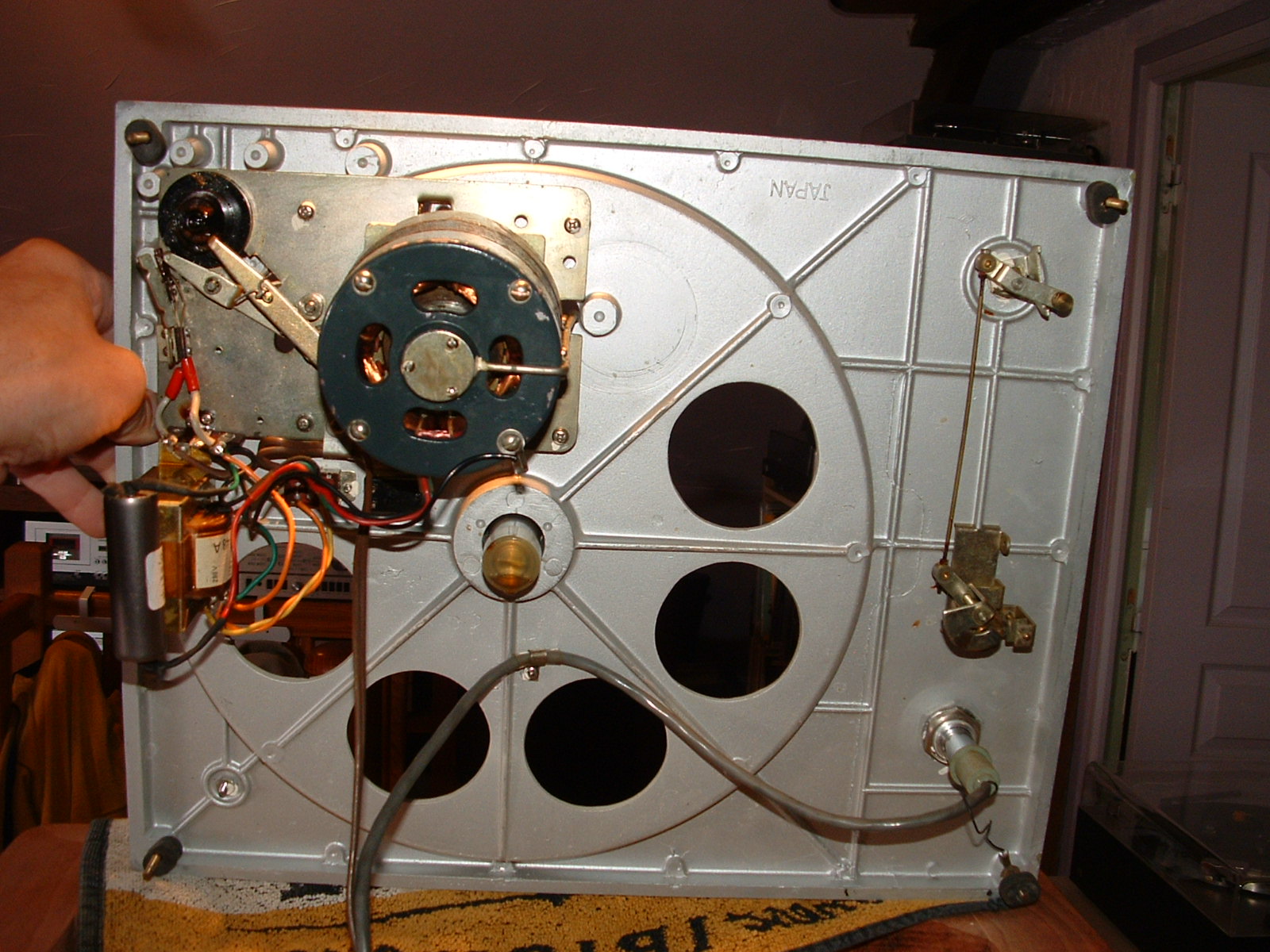

Ca commence fort avec le lourd châssis en alu épais, le gros moteur Hystérésis le bras lourd de qualité
Moi ça m'parle, pas vous ?? un air d'Américaine genre Rek O kut Ruscco etc ....








L'administrateur a désactivé l'accès en écriture pour le public.

Pioneer PL-7 ( 1960 ??? ) 10 Mai 2018 10:26 #4

  • Ramutch
  • Portrait de Ramutch
  • Hors Ligne
  • Fou des platines
  • Messages : 709
  • Remerciements reçus 5
  • Points : 764
  • Karma: 6

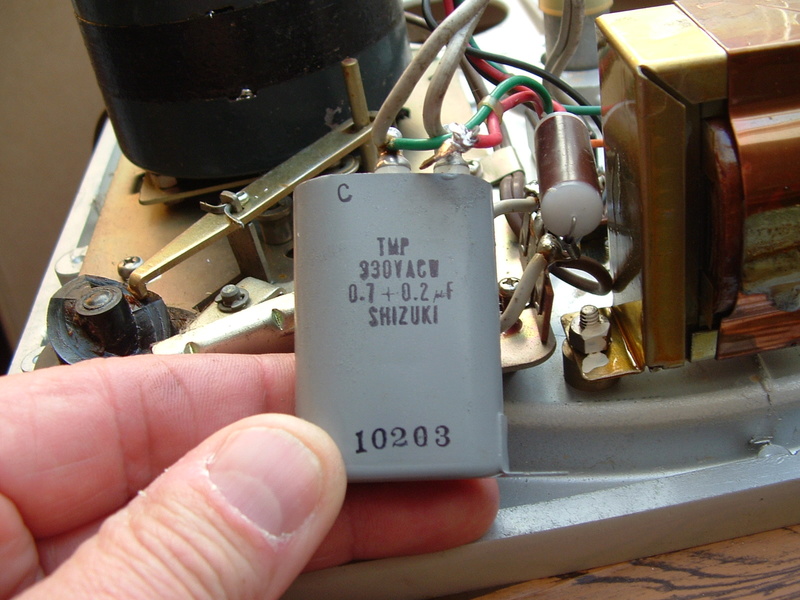

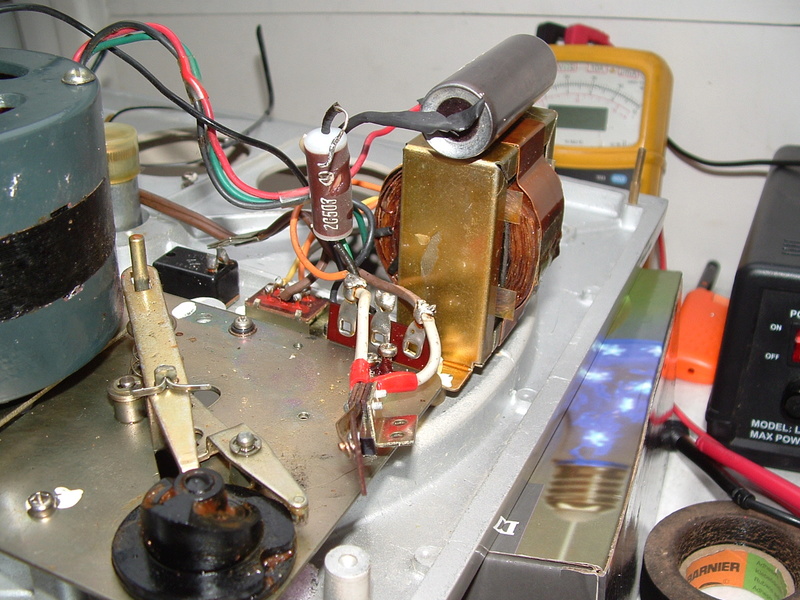

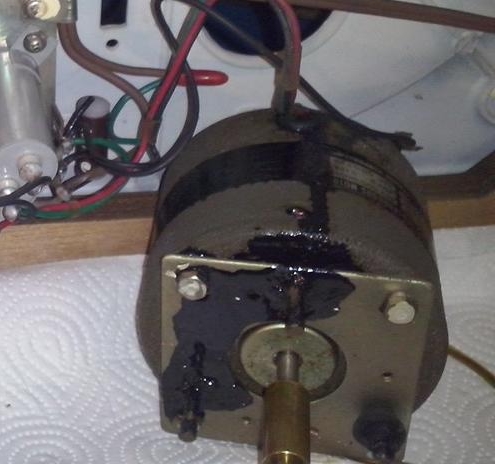

Pas mal de boulot pour la mise en route moteur, celui ci ne tournait pas, il a fallut trouvé et changer le condo de démarrage car ce dernier n'existe plus





L'administrateur a désactivé l'accès en écriture pour le public.

Pioneer PL-7 ( 1960 ??? ) 10 Mai 2018 10:30 #5

  • Ramutch
  • Portrait de Ramutch
  • Hors Ligne
  • Fou des platines
  • Messages : 709
  • Remerciements reçus 5
  • Points : 764
  • Karma: 6

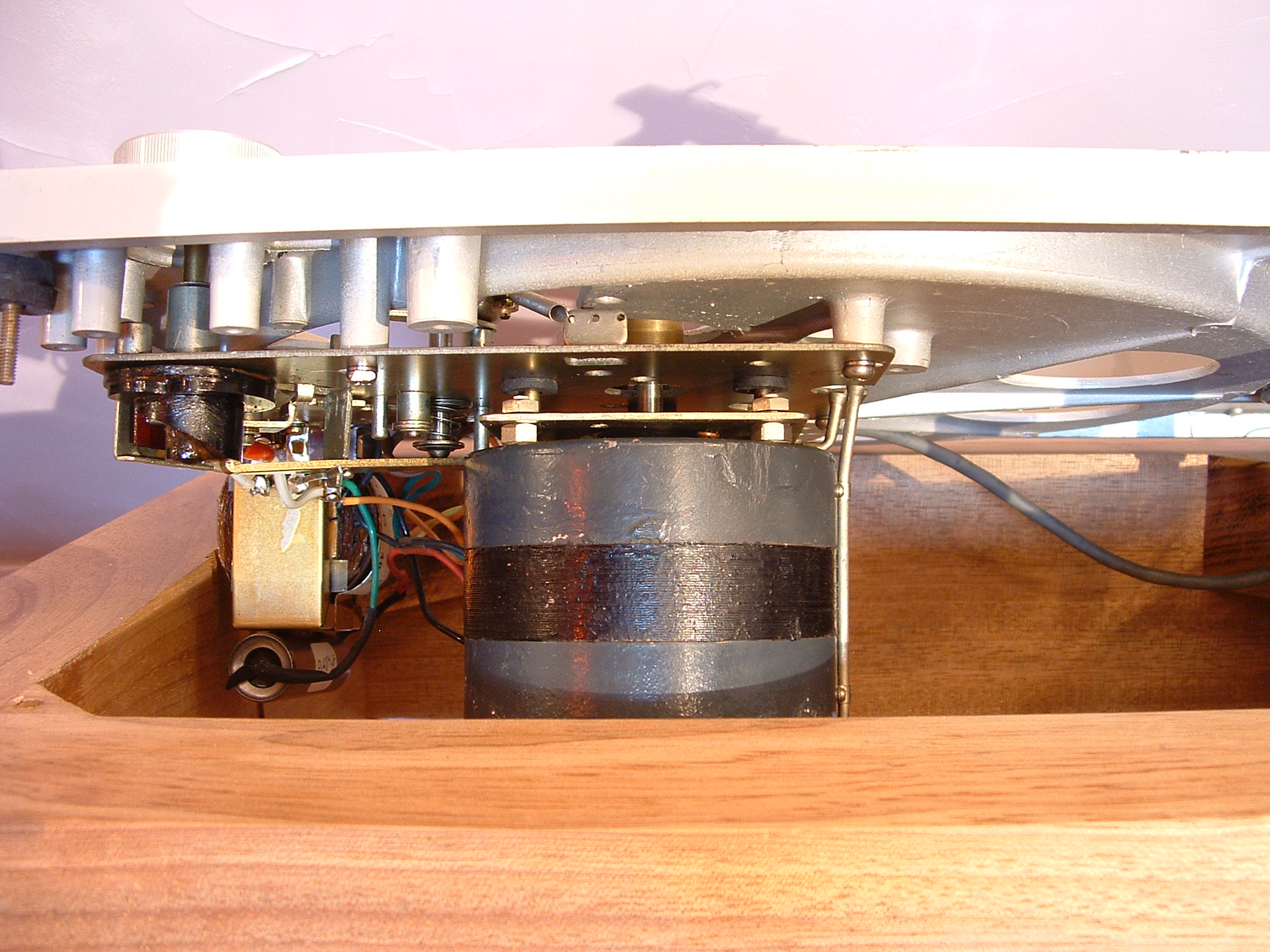

Changer également les silent bloc moteur, avec l'âge ils fondent comme neige au soleil
Je les ai remplacé par les grommet de Thorens 124, ça va pile poil dessus !! :)


L'administrateur a désactivé l'accès en écriture pour le public.

Pioneer PL-7 ( 1960 ??? ) 10 Mai 2018 10:34 #6

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
La suite ... :mrgreen: ... les photos !

1960 me parait trop vieux comme date (au niveau du design de la platine, et surtout du bras).
Je lui donnerai quelques années de plus plutôt 1964/66.
En tout cas, le design est magnifique ... :ok:

EDIT:

www.audio-heritage.jp/PIONEER-EXCLUSIVE/player/pl-7.html
Pioneer PL-7 PL-7: 32 800 ¥ (vers le milieu des années 1960)
PL-7U: 26 600 ¥ (vers le milieu des années 1960)

Bras de vidange d'huile
Un système de lecteur stéréo avec mécanisme automatique tel que le mécanisme d'élévation.

Avec le fonctionnement du levier de lumière à une touche, l'auto-mecha qui allume / éteint l'interrupteur, détache le rouleau de tension et monte et abaisse le bras simultanément est adopté. Pour cette raison, il est possible d'éviter d'endommager le pignon fou et d'endommager l'aiguille en raison de l'oubli de l'alimentation électrique, de sorte que les accidents dus à une manipulation accidentelle qui tend à se produire pour les joueurs existants sont considérablement réduits.

Le mécanisme d'élévation du bras de vidange d'huile dont l'huile décharge l'accoudoir et soulève et abaisse le bras silencieusement par une opération de levier à une touche est effectuée.
Contrairement au dispositif de levage direct qui n'utilise que du métal, il est déversé par l'huile, ce qui permet un fonctionnement souple et précis.

Le moteur synchrone à hystérésis est adopté en tant que moteur, et un système d'entraînement résistant au changement de tension est réalisé à la charge.
En outre, le plateau tournant en aluminium moulé sous pression de 30 cm de diamètre 1,6 kg est adopté comme une table tournante.

Le bras de tonalité utilise un bras de tuyau de type à équilibre statique résonnant qui a été complété en adoptant une méthode de construction unique pour le traitement de pivot. En plus du poids principal, un sous-poids est attaché au bras dans ce bras, et la pression du stylet peut être directement lue par l'échelle gravée sur l'arbre.
De plus, il adopte une tête de type connecteur, et il est possible d'utiliser n'importe quelle cartouche.

PL-C7 qui est la cartouche de type MM est adopté comme une cartouche.
La résonance et les vibrations divisionnelles inutiles sont réduites en utilisant la forme de la pointe de l'aiguille et la méthode de traitement du cantilever, en utilisant des matériaux soigneusement sélectionnés pour l'amortisseur.

Nous adoptons une méthode de câblage intégrée dont le fil conducteur ne peut pas être vu du bout du bras.
En outre, le type de prise jack est adopté pour la connexion entre le bras et le cordon de sortie.

L'aiguille a une structure unique maintenue dans un support en plastique, et le changement d'aiguille peut être fait facilement.

Pour empêcher la pression de hurlement, nous avons adopté le moulage sous pression en aluminium sur le panneau.

En plus du PL - 7 qui a été mis dans le coffret, il y avait un PL - 7U vendu seulement par la partie mécanique.

Modèle Enregistrer le joueur
Moteur Type synchrone à hystérésis à 4 pôles
Platine Moulage sous pression en aluminium de 30 cm de diamètre 1,6 kg
Rotation inégale 0,18% ou moins
Rapport SN (lorsque le PL-C7 est utilisé) 40 dB ou plus
Bras de ton Type d'équilibrage statique avec élévation du bras de vidange d'huile
Bras de tuyau (type de lecture directe de la pression du stylet)
Cartouche Type de MM (PL - C 7)
Aiguille 0,7 millième diamant aiguille
Caractéristique de fréquence 20 Hz à 21 kHz ± 2 dB
Isolation des canaux 20 dB ou plus (1 kHz)
Tension de sortie 5 mV (1 kHz, 50 mm / s)
Bilan de sortie 2 dB ou moins
Impédance 2 kΩ (1 kHz)
Résistance DC 500 Ω
Résistance de charge 50 kΩ
Conformité à l'aiguille 6 × 10 -6 cm / dyne
Erreur de suivi ± 1 °
Pression du stylet appropriée 3 g à 4 g
Stylus plage variable 0 à 4 g
Aiguille de remplacement Aiguille diamantée pour stéréo PL-N7 (¥ 2,400)
Alimentation Type de commutation AC 100 V, 50 Hz / 60 Hz
Dimensions externes PL-7: Largeur 526 x Hauteur 230 x Longueur 420 mm
PL-7U: Largeur 427 x Hauteur 190 x Longueur 346 mm


1965 semble être une date de sortie cohérente ... ;)

.
Dernière édition: 10 Mai 2018 11:22 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

Pioneer PL-7 ( 1960 ??? ) 10 Mai 2018 10:34 #7

  • Ramutch
  • Portrait de Ramutch
  • Hors Ligne
  • Fou des platines
  • Messages : 709
  • Remerciements reçus 5
  • Points : 764
  • Karma: 6

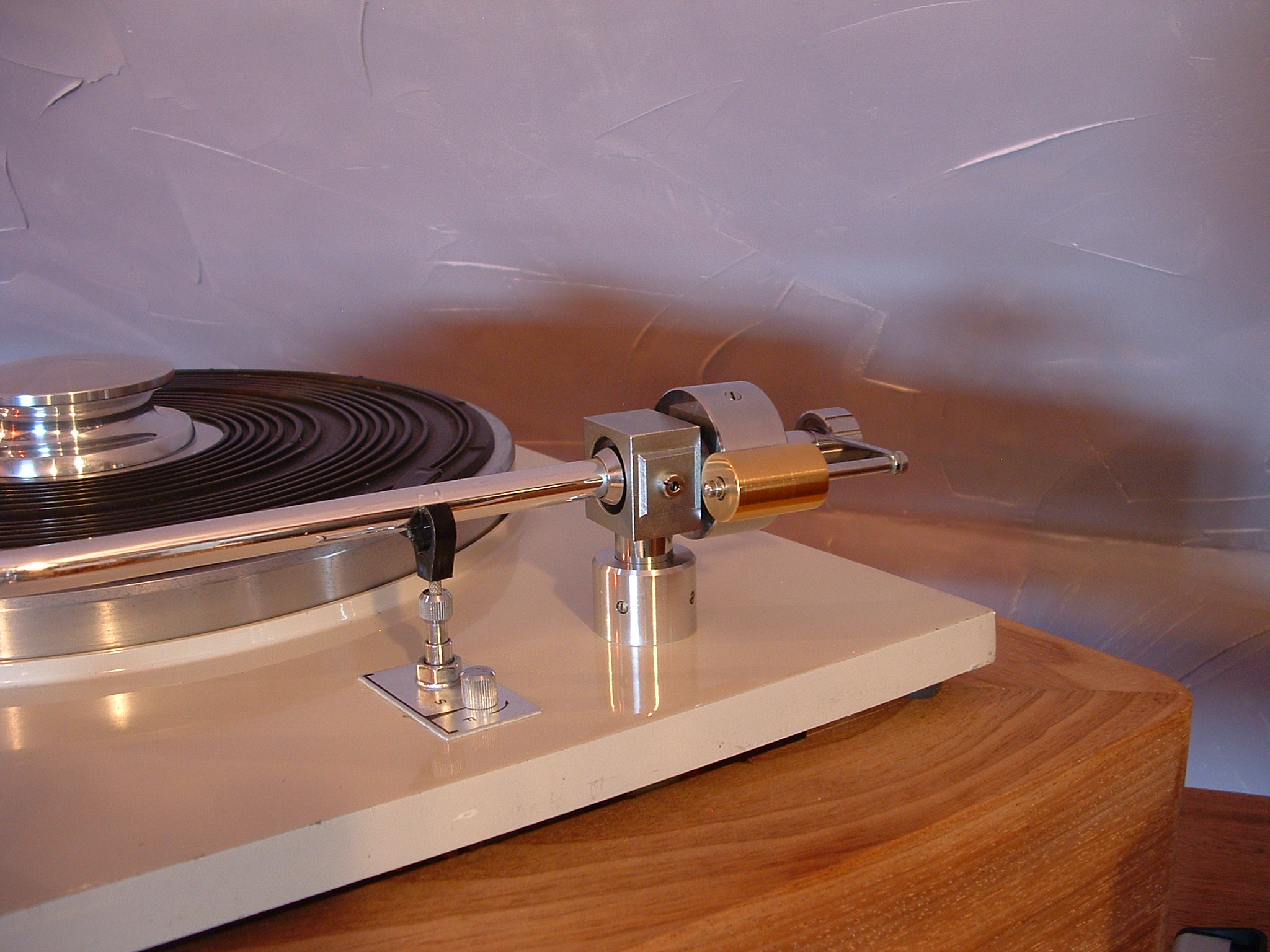

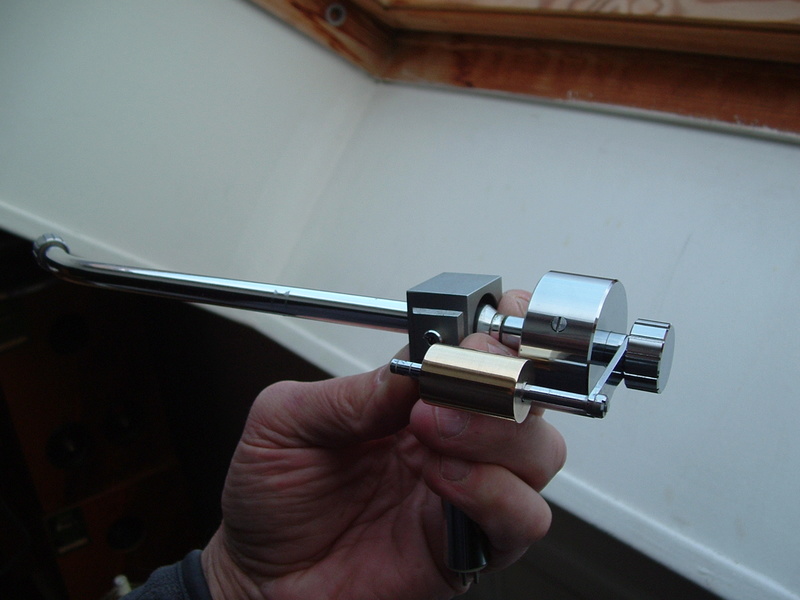

Puis la confection du contrepoids latéral, surement perdu au cour des années avec le porte cellule _-:

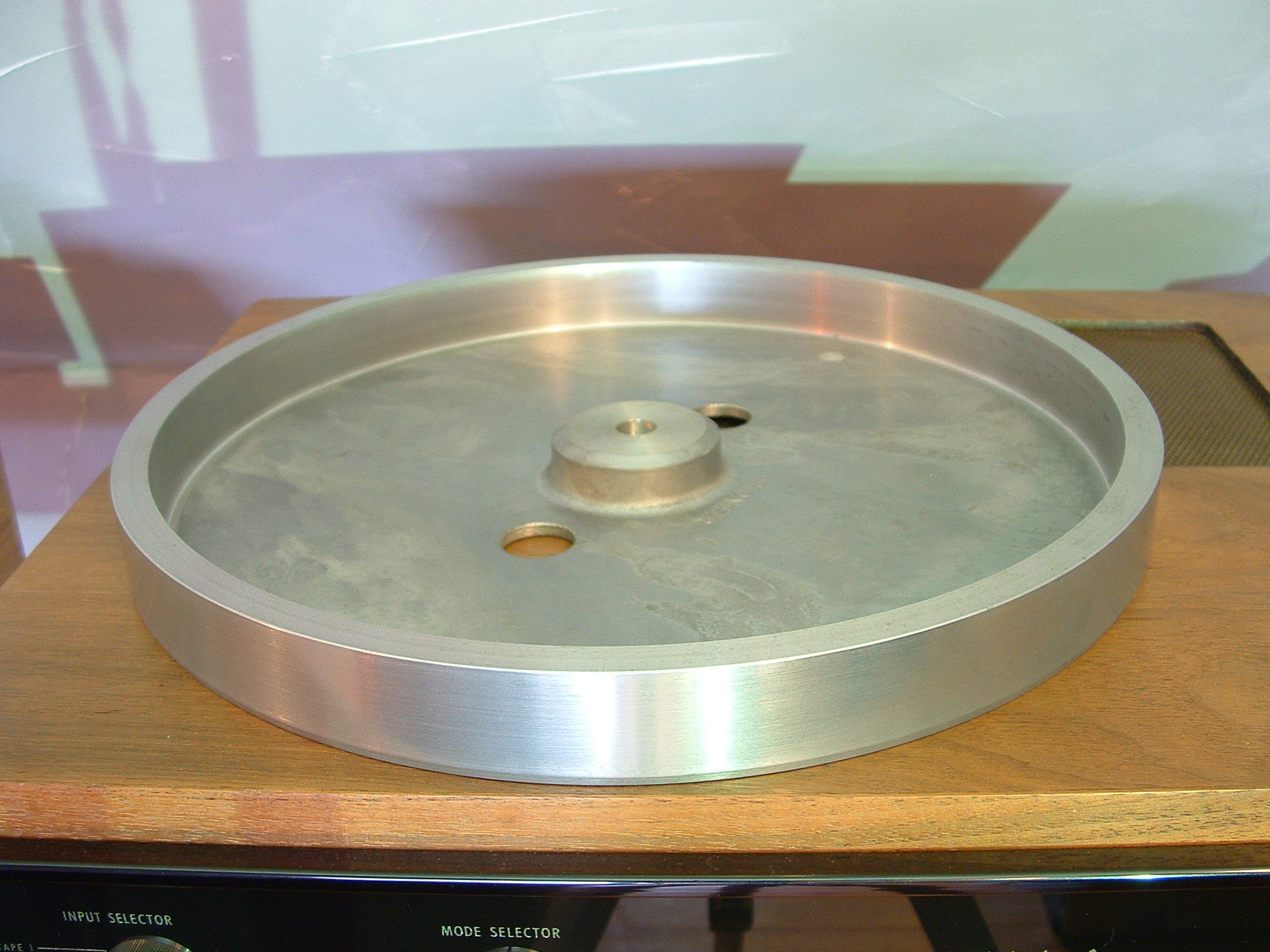

Le plateau même format que celui de ma Rek O Kut ( que je présenterai bientôt )




L'administrateur a désactivé l'accès en écriture pour le public.

Pioneer PL-7 ( 1960 ??? ) 10 Mai 2018 10:40 #8

  • Ramutch
  • Portrait de Ramutch
  • Hors Ligne
  • Fou des platines
  • Messages : 709
  • Remerciements reçus 5
  • Points : 764
  • Karma: 6

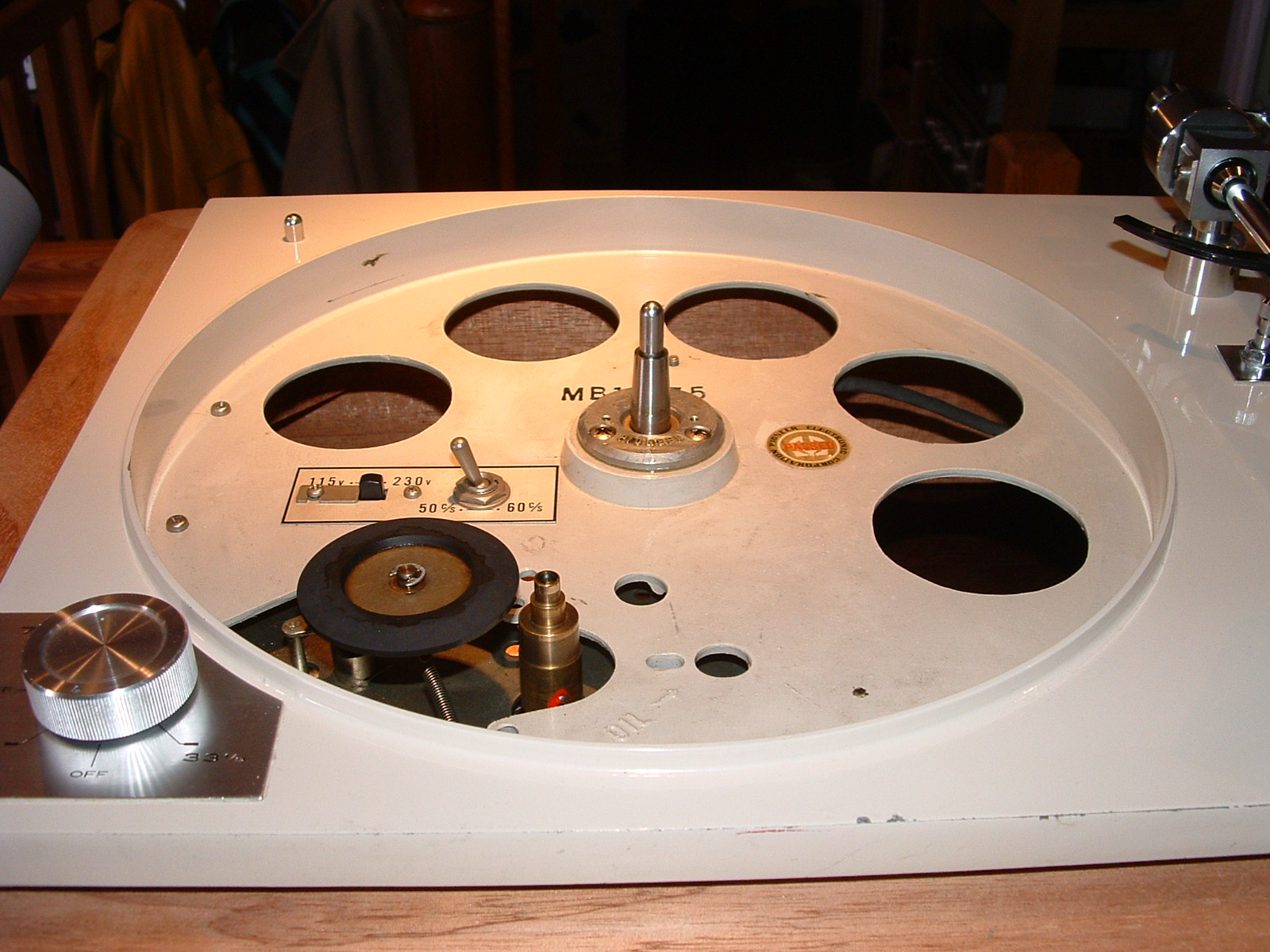

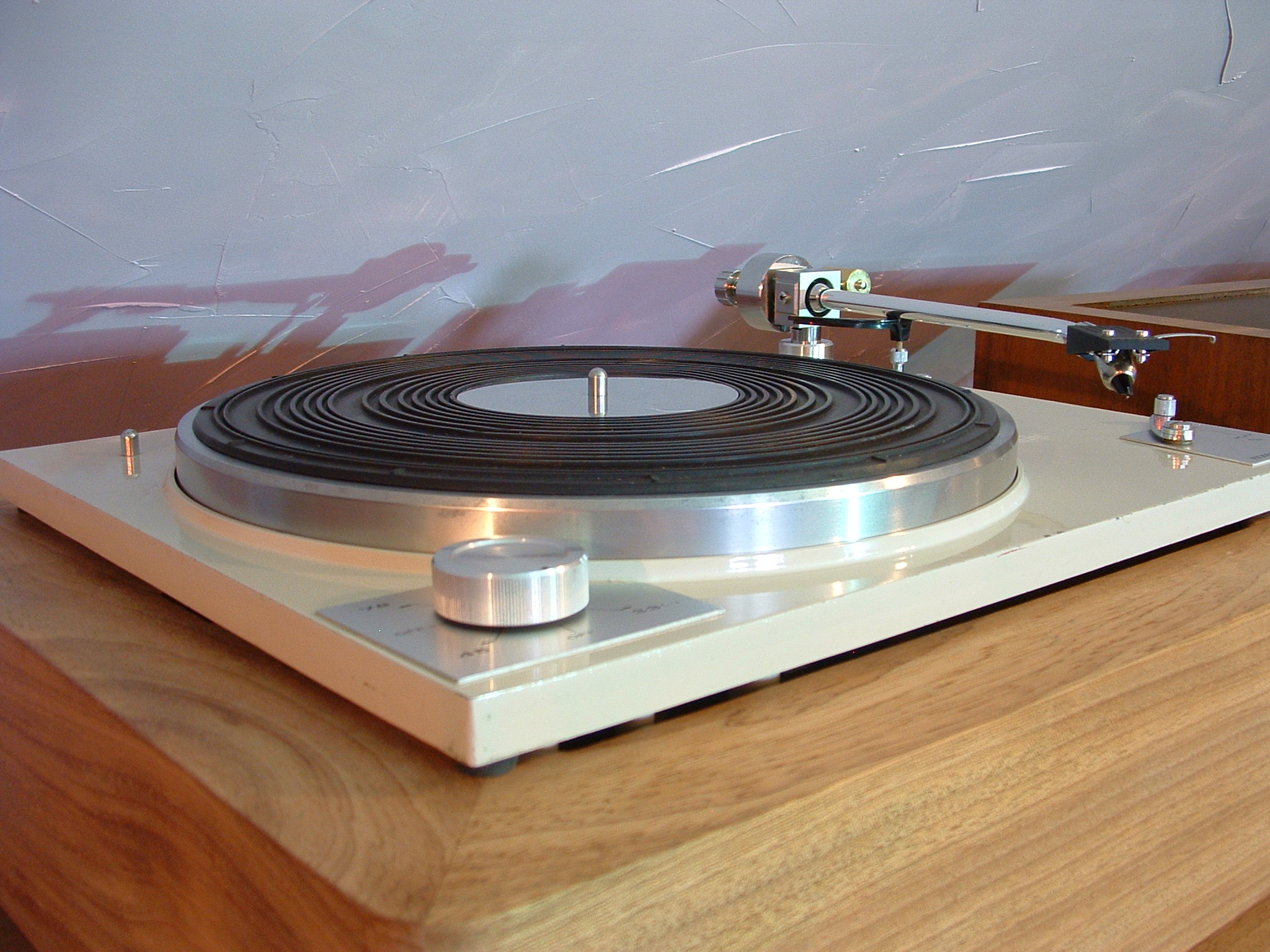

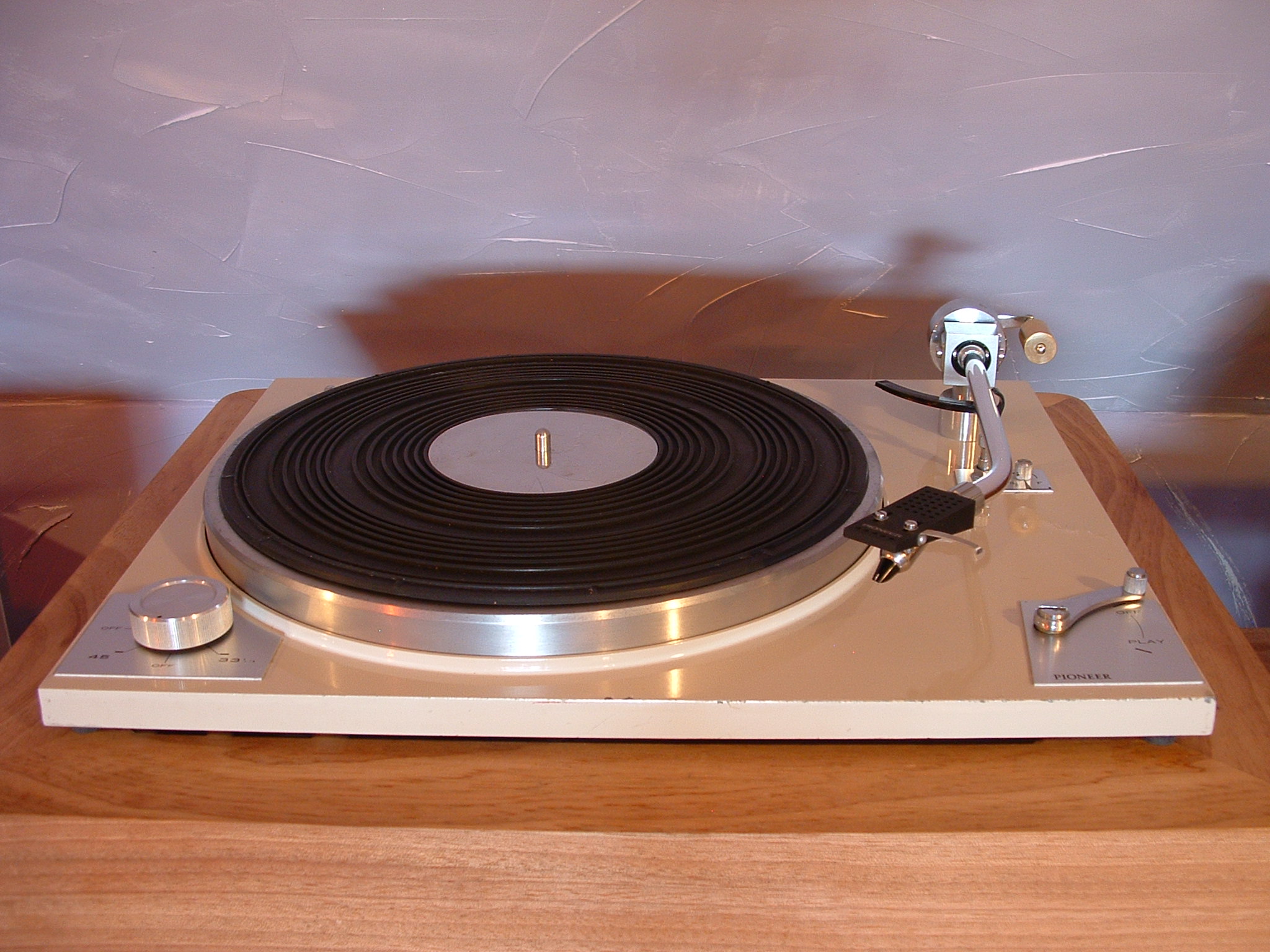

Confection d'une plinthe ( pour moi c'est le plus facile) en sipo massif, cela fait une platine imposante au dimensions un peu hors norme
Elle tourne à présent avec une cellule que j'affectionne, B&O SP-1 de 1958, une dynamique incroyable pour une cellule de 60 ans d'âge






L'administrateur a désactivé l'accès en écriture pour le public.

Pioneer PL-7 ( 1960 ??? ) 10 Mai 2018 10:47 #9

  • Ramutch
  • Portrait de Ramutch
  • Hors Ligne
  • Fou des platines
  • Messages : 709
  • Remerciements reçus 5
  • Points : 764
  • Karma: 6
cynos écrit:
La suite ... :mrgreen: ... les photos !

1960 me parait trop vieux comme date (au niveau du design de la platine, et surtout du bras).
Je lui donnerai quelques années de plus plutôt 1964/66.
En tout cas, le design est magnifique ... :ok:



1965 semble être une date de sortie cohérente ... ;)

.

Je pense également , en fait le procédé était bien copié sur leur grandes sœurs Américaines 10 ans plus tôt !!
A part celle la je dois avouer que j'en ai jamais vu passer !
L'administrateur a désactivé l'accès en écriture pour le public.

Pioneer PL-7 ( 1960 ??? ) 10 Mai 2018 10:49 #10

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Oui, ça ressemble pas mal aux constructions US, mais avec un raffinement tout a fait nippon ... LOVE

Un plateau en alu, et pas en alliage (l'alu est plu stable), et pas inutilement lourd.

Je sais que certains se "touchent" pas mal sur le poids du plateau, mais le poids ne fait pas tout.
C'est un artifice (le poids) qui a été utilisé sur les premières platines à vocation HDG, mais avec l'évolution des moteurs cela a eu moins de sens.
Si la platine a un excellent moteur, comme c'est le cas ici, l'ajout de poids est superflu pour la stabilité, et surtout l'allègement permet d'obtenir la vitesse plus rapidement, et moins de contraintes sont exercées sur le palier.

Normalement le poids optimum est de 1,8 kg (selon les calculs de Garrard avec les moteurs SL, qui sont des moteurs Hybrides).
L'hystérésis doit permettre une stabilité identique mais supérieure en couple, donc, je pense que le plateau est parfaitement calibré.

Edit: posté avant de voir les photos.
Vraiment très proche des US.

Parle nous de la vitesse ?
Est elle stable ?
Y-a-t-il un ajustement possible ?

Beau boulot pour le socle ... ;)
Mort celui d'origine ?
Dernière édition: 10 Mai 2018 11:23 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

Pioneer PL-7 ( 1960 ??? ) 10 Mai 2018 11:25 #11

  • Ramutch
  • Portrait de Ramutch
  • Hors Ligne
  • Fou des platines
  • Messages : 709
  • Remerciements reçus 5
  • Points : 764
  • Karma: 6
Merci Cynos

Pour le plateau effectivement il est nettement moins lourd que ma TD 124 par exemple, il fait à quelque grammes prêt la même masse que ma "Rondine de Luxe " de 1954, la régularité du moteur donne une vitesse stable mais pas dans les clous( contrôle au disque stroboscopique ) et bien sur pas de pitch pour le réglage (Idem ROK)

J'adore ces platines, même si c'est galère pour en tirer le meilleur, à c'propos j'ai pour le moment laissé tomber la resto d'une Avialex Mystère, problème de galets ( y'en a 3)
L'administrateur a désactivé l'accès en écriture pour le public.

Pioneer PL-7 ( 1960 ??? ) 10 Mai 2018 11:50 #12

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
trop lente ?
nettoyage moteur ?
L'administrateur a désactivé l'accès en écriture pour le public.

Pioneer PL-7 ( 1960 ??? ) 10 Mai 2018 12:59 #13

  • Ramutch
  • Portrait de Ramutch
  • Hors Ligne
  • Fou des platines
  • Messages : 709
  • Remerciements reçus 5
  • Points : 764
  • Karma: 6
Non un poil trop rapide comme ma ROK mais rien de grave !
L'administrateur a désactivé l'accès en écriture pour le public.

Pioneer PL-7 ( 1960 ??? ) 10 Mai 2018 15:30 #14

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Elle était prévue pour 4/5g.
As tu essayé si ça changeait quelque chose avec cette VTF (je ne pense pas, mais c'est un test facile) ?

Le galet est fixe sur son support (pas de réglage comme sur la B12 ?) ?

Une huile moins fluide pour le palier ?
Un grade plus élevé.
Test facile.
L'administrateur a désactivé l'accès en écriture pour le public.

Pioneer PL-7 ( 1960 ??? ) 10 Mai 2018 18:47 #15

  • papamano
  • Portrait de papamano
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 1156
  • Remerciements reçus 23
  • Points : 1248
  • Karma: 5
  • Médaille en chocolat
J'adore cette Pioneer...
A une époque j'en ai cherché une nais celle qui passait était très cher 500/600 $
L'administrateur a désactivé l'accès en écriture pour le public.

Pioneer PL-7 ( 1960 ??? ) 10 Mai 2018 22:06 #16

  • Ramutch
  • Portrait de Ramutch
  • Hors Ligne
  • Fou des platines
  • Messages : 709
  • Remerciements reçus 5
  • Points : 764
  • Karma: 6
En fait juste pour info, il m'est arrivé d'avoir eu quelques galets de ROK entre les mains, après contrôle au pied à coulisse pas un n'avais la même cote
Autrement pour l'huile oui j'ai essayé quelques viscosité différente mais ça ne change rien à la vitesse , bon après quand j'écoute un vinyle sur la 124 et après le même sur la ROK je ne n'entends pas trop de différence :roll:
L'administrateur a désactivé l'accès en écriture pour le public.

Pioneer PL-7 ( 1960 ??? ) 10 Mai 2018 22:08 #17

  • Ramutch
  • Portrait de Ramutch
  • Hors Ligne
  • Fou des platines
  • Messages : 709
  • Remerciements reçus 5
  • Points : 764
  • Karma: 6
Ah oui quand même !!

Je remets l'annonce du bon coin pour archive ! ;)


L'administrateur a désactivé l'accès en écriture pour le public.

Pioneer PL-7 ( 1960 ??? ) 10 Mai 2018 22:10 #18

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Si la différence est minime, pas de quoi s'en faire.
Tu peux juger de la difference en utilisant rpm calculator sur ton gsm sur la 124, puis sur la PL-7, juste pour calculer le ℅ de difference ... ;)
L'administrateur a désactivé l'accès en écriture pour le public.
