SUJET : [TD 135] elle ronronne!

[TD 135] elle ronronne! 06 Jui 2017 13:20 #1

  • ptiboubou
  • Portrait de ptiboubou
  • Hors Ligne
  • Petit nouveau
  • Messages : 14
  • Points : 16
  • Karma: 0
Bonjour,

Je viens de restaurer une TD135

réparation de la partie arrière du bras
- Changement de courroie
- Changement des amortisseurs caoutchouc moteur
- Changement des paliers moteur (saloperie de rivets en laiton ;:) )
- Nettoyage poulie à étage
- Changement du galet car celui d'origine était marqué légèrement à un endroit (elle a du être stockée avec le galet sur la poulie) et ca produisait un ploc à chaque tour.
- Nouveaux cables + RCA
- Nouveau cable secteur

J'attends encore:
- les mushrooms, ceux d'origine sont durs comme de la pierre.
- Un condenstaur MKP X2 10nf

Elle tourne et fait de la musique :banana:
Mais car il y a toujours un mais, j'ai un ronronnement similaire à celui d'un transfo dès que le moteur tourne et ce ronronnement s'entent plutot bien lors de la lecture xx)
Je sais pas d'oû ca vient!!! Help ...
Peut etre qu'avec des nouveau mushrooms ca permettra de découpler la platine du socle et de ne plus entendre ce ronronnement... l'espoir fait vivre!
Dernière édition: 30 Jui 2017 04:43 par cynos.
L'administrateur a désactivé l'accès en écriture pour le public.

[TD135] elle ronronne! 06 Jui 2017 15:28 #2

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 2421
  • Remerciements reçus 40
  • Points : 26814
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
ptiboubou écrit:
- Changement du galet car celui d'origine était marqué légèrement à un endroit (elle a du être stockée avec le galet sur la poulie) et ca produisait un ploc à chaque tour.
...............

Mais car il y a toujours un mais, j'ai un ronronnement similaire à celui d'un transfo dès que le moteur tourne et ce ronronnement s'entent plutot bien lors de la lecture xx)
Je sais pas d'oû ca vient!!! Help ...
Peut etre qu'avec des nouveau mushrooms ca permettra de découpler la platine du socle et de ne plus entendre ce ronronnement... l'espoir fait vivre!

Hello,

Mets nous des photo :oops: :oops:

Pour l'ancien galet, regarde en dessous, ils ont tous la date de fabrication tamponnée, enfin quand ce n'est pas effacé...

Pour le ronronnement, c'est un peu un casse tête.... j'ai le même soucis sur une 124, moteur bruyant qui s'entend dans les HP, grrrrr..... le démonter, le recentrer aide, mais ce n'est pas gagner dès le premier coup, il faut souvent recommencer plusieurs fois :cry:
L'administrateur a désactivé l'accès en écriture pour le public.

[TD135] elle ronronne! 06 Jui 2017 17:40 #3

  • Toscan
  • Portrait de Toscan
  • Hors Ligne
  • Passionné
  • Thorens un jour Thorens toujours
  • Messages : 486
  • Remerciements reçus 9
  • Points : 504
  • Karma: 0
Hello et bienvenue
Il faudrait des photos
Dans un premier tps il faudrait localiser le ronron et l'identifier
Bruit mécanique ou électrique
Tu parles d'un roronnement type transfo , vérifie la masse connection rca vers le préampli
Tu peux faire une vidéo
Ou alors il y a de fortes chances que cela vienne du moteur, as tu vérifié les amortisseurs ou se fixe le moteur sur le chassis , le moteur vibre t'il
Thorens un jour Thorens toujours Ampli Jolida jd202a , Audiotec Pa800D, deux nf10 grundig, lecteur cd sacd Pioneer , convertisseur Marantz hd1, hp JM Reynaud Nano, , Préampli Creek obh18, platines dual 1009, Thorens cb83n , 184 Michel Ange, Thorens td124, 2 Thorens 135
2 collaros 4t200 Tannoy...
Dernière édition: 06 Jui 2017 17:45 par Toscan.
L'administrateur a désactivé l'accès en écriture pour le public.

[TD135] elle ronronne! 06 Jui 2017 22:50 #4

  • cynos
  • Portrait de cynos
  • Hors Ligne
  • Technicien
  • Messages : 4131
  • Remerciements reçus 64
  • Points : 1230
  • Karma: 7
  • Médaille en chocolat
Le moteur est bien en 240 ?
L'administrateur a désactivé l'accès en écriture pour le public.

[TD135] elle ronronne! 06 Jui 2017 22:59 #5

  • ptiboubou
  • Portrait de ptiboubou
  • Hors Ligne
  • Petit nouveau
  • Messages : 14
  • Points : 16
  • Karma: 0
tu veux dire: la petite vis noire sur 220v?
L'administrateur a désactivé l'accès en écriture pour le public.

[TD135] elle ronronne! 06 Jui 2017 23:01 #6

  • ptiboubou
  • Portrait de ptiboubou
  • Hors Ligne
  • Petit nouveau
  • Messages : 14
  • Points : 16
  • Karma: 0

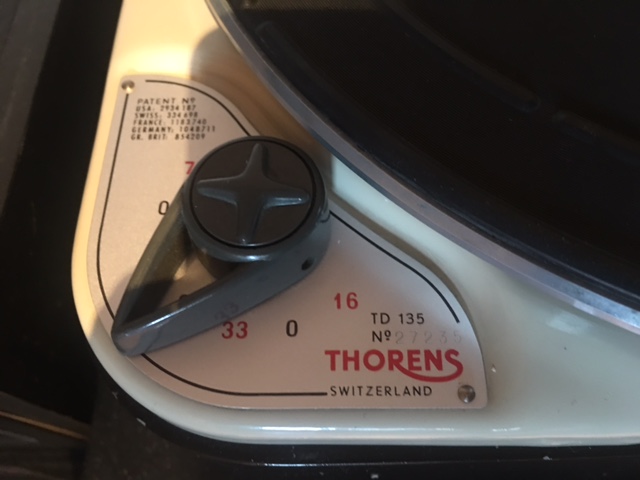

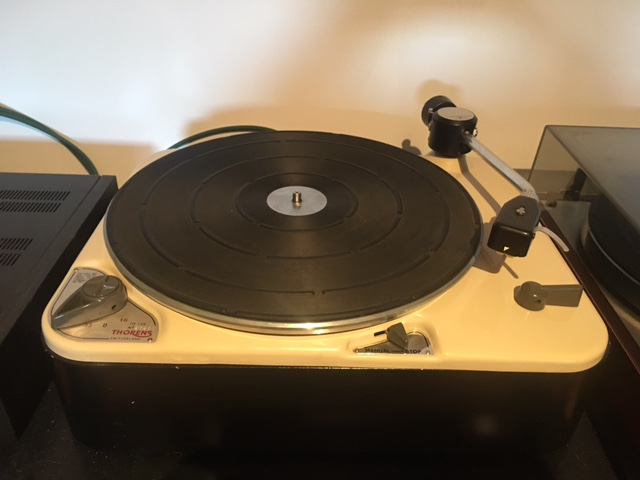

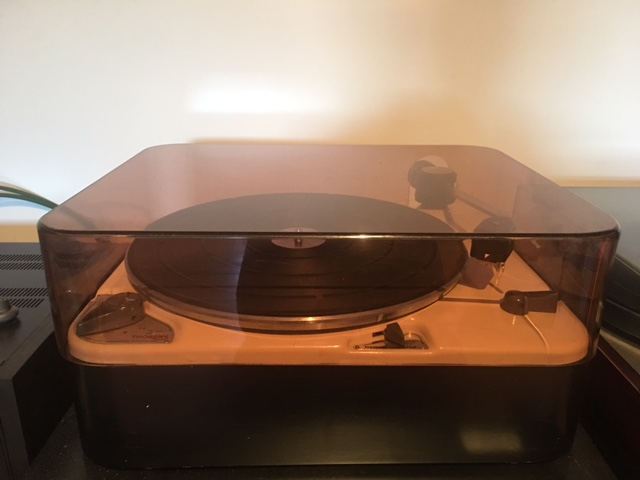

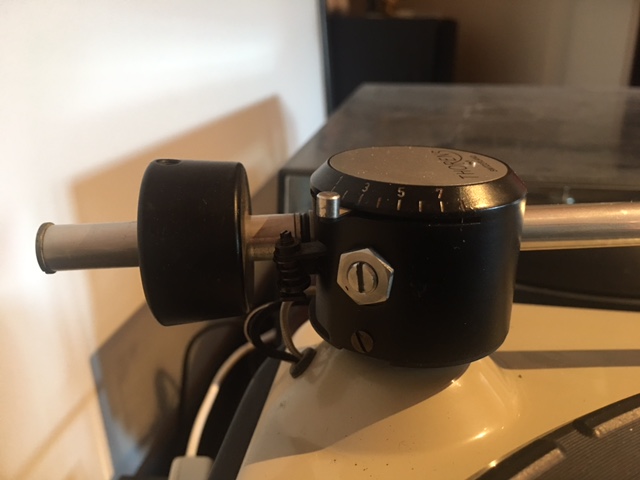

Voila pour les photos!







Dernière édition: 12 Jui 2017 14:41 par cynos.
L'administrateur a désactivé l'accès en écriture pour le public.

[TD135] elle ronronne! 06 Jui 2017 23:06 #7

  • ptiboubou
  • Portrait de ptiboubou
  • Hors Ligne
  • Petit nouveau
  • Messages : 14
  • Points : 16
  • Karma: 0
Toscan écrit:
Hello et bienvenue
Il faudrait des photos
Dans un premier tps il faudrait localiser le ronron et l'identifier
Bruit mécanique ou électrique
Tu parles d'un roronnement type transfo , vérifie la masse connection rca vers le préampli
Tu peux faire une vidéo
Ou alors il y a de fortes chances que cela vienne du moteur, as tu vérifié les amortisseurs ou se fixe le moteur sur le chassis , le moteur vibre t'il

Ce ronronnement semble venir du moteur lui meme. Il s'entent dans les haut-parleurs en lecture mais quant la cellule est relevée plus de bruit dans les haut parleur mais si j'approche mon oreille de la platine le bruit est toujours présent . Les suspensions moteur ont été changées...
L'administrateur a désactivé l'accès en écriture pour le public.

[TD135] elle ronronne! 06 Jui 2017 23:33 #8

  • Toscan
  • Portrait de Toscan
  • Hors Ligne
  • Passionné
  • Thorens un jour Thorens toujours
  • Messages : 486
  • Remerciements reçus 9
  • Points : 504
  • Karma: 0
Si le bruit vient du moteur et se répercute , il faut démonter le moteur et le nettoyer dans un premier tps , plusieurs post traitent de ce sujet sur le forum
La méthode du remontage avec les languettes pot de yaourt est la plus fiable.
Pour ma part j'ai un de mes moteurs qui fait un peu de bruit mais cela ne se répercute pas dans l'écoute
Le moteur vibre t il , ressens tu cette vibration en touchant le châssis , si oui le bruit se répercutera , sinon il peut s'agir d'autre chose
Tu peux aussi tester, en relevant le moteur lorsque celui ci tourne avec un petit morceau de bois ou des gants isolants bien que cela ne risque pas grand chose et écouter si le bruit diminue ou pas
Thorens un jour Thorens toujours Ampli Jolida jd202a , Audiotec Pa800D, deux nf10 grundig, lecteur cd sacd Pioneer , convertisseur Marantz hd1, hp JM Reynaud Nano, , Préampli Creek obh18, platines dual 1009, Thorens cb83n , 184 Michel Ange, Thorens td124, 2 Thorens 135
2 collaros 4t200 Tannoy...
Dernière édition: 06 Jui 2017 23:36 par Toscan.
L'administrateur a désactivé l'accès en écriture pour le public.

[TD135] elle ronronne! 10 Jui 2017 19:03 #9

  • ptiboubou
  • Portrait de ptiboubou
  • Hors Ligne
  • Petit nouveau
  • Messages : 14
  • Points : 16
  • Karma: 0
J'ai un peu bossé et j'ai pu localiser le bruit. Moteur démonté, axe du moteur enlevé et mis sous tension j'ai toujours ce bruit. C'est bien un bruit "électrique" ce sont les bobines du moteur qui vibrent… Que faire?
L'administrateur a désactivé l'accès en écriture pour le public.

[TD135] elle ronronne! 11 Jui 2017 09:35 #10

  • Toscan
  • Portrait de Toscan
  • Hors Ligne
  • Passionné
  • Thorens un jour Thorens toujours
  • Messages : 486
  • Remerciements reçus 9
  • Points : 504
  • Karma: 0
Si tu mets sous tension sans l'axe ,il me semble normal qu'il y est un très léger Bzz ...vérifier les soudures si il y en a
Vérifier l'enroulement des bobines et leur position, si le bruit est trop important changer les bobines , l'Italien en vend des refaites ou en Allemagne
Si tu fais une vidéo , du moteur en tension, on pourra mieux se rendre compte du blem
Thorens un jour Thorens toujours Ampli Jolida jd202a , Audiotec Pa800D, deux nf10 grundig, lecteur cd sacd Pioneer , convertisseur Marantz hd1, hp JM Reynaud Nano, , Préampli Creek obh18, platines dual 1009, Thorens cb83n , 184 Michel Ange, Thorens td124, 2 Thorens 135
2 collaros 4t200 Tannoy...
L'administrateur a désactivé l'accès en écriture pour le public.

[TD135] elle ronronne! 12 Jui 2017 12:57 #11

  • ThierryN
  • Portrait de ThierryN
  • en ligne
  • Dinosaure du galet
  • Messages : 1548
  • Remerciements reçus 24
  • Points : 4498
  • Karma: 2
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Bonjour,
Je comprends que le bruit est de la famille des ZZZZ.
Moteur qui vibre cela me parait quasi normal. C'est le niveau de vibration qui pourrait être anormal, notamment suite au remontage.
Mais la vibration du moteur ne fait pas de ZZZZ.
Je verrais un pb de câblage.

Cellule MM ? (je suppose que tous les branchements sont corrects et directs).
Teste avec canal droit seul branché puis gauche seul.
Câblage du bras est d'origine ?
Regarde le câblage des masses sur la barrette d'ou partent les fils vers l'entrée phono ; il y a la masse du bras (indispensable) et celle du châssis platine (pas indispensable). Les deux sont souvent reliées à une des tresses via un pont.
Coupe ce pont avec la tresse (il est aisé à rétablir).
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

[TD135] elle ronronne! 12 Jui 2017 13:29 #12

  • ptiboubou
  • Portrait de ptiboubou
  • Hors Ligne
  • Petit nouveau
  • Messages : 14
  • Points : 16
  • Karma: 0
Le moteur dès qu'il n'est plus alimenté, n'emets aucun bruits. La vibration des bobines se transmettent à tous le chasis et s'entendent dans les HP dès que la cellule est sur le disque.
Moteur éteint, cellule sur le disque et plateau entrainé avec la main, il n'y a aucuns bruits.
L'administrateur a désactivé l'accès en écriture pour le public.

[TD135] elle ronronne! 12 Jui 2017 20:31 #13

  • ThierryN
  • Portrait de ThierryN
  • en ligne
  • Dinosaure du galet
  • Messages : 1548
  • Remerciements reçus 24
  • Points : 4498
  • Karma: 2
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Donc ce n'est pas un ZZZZ . Et plutôt de type mécanique qu'électrique.
Moteur coupé secteur, zéro bruit, ça parait évident.
Vibration des bobines ? Donc pas du rotor.
Lorsque tu as ouvert le moteur as-tu remarqué si les bobines étaient (ou non) calées dans leur logement ? J'ai eu le cas de bobines "flottantes" . Il l y a parfois des cales genre carton entre les bobinages et les fers. Les bobines ne doivent pas bouger au doigt, tout en laissant libre le rotor. J'ai cherché dans mes photos, pas de vues sur ces cales.
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
Dernière édition: 12 Jui 2017 20:52 par ThierryN.
L'administrateur a désactivé l'accès en écriture pour le public.

[TD135] elle ronronne! 12 Jui 2017 23:08 #14

  • ptiboubou
  • Portrait de ptiboubou
  • Hors Ligne
  • Petit nouveau
  • Messages : 14
  • Points : 16
  • Karma: 0
Les bobines ne sont pas callées. Je dirait meme qu'elles se baladent dans leur emplacement.
Je vais me faire des cales maison. Mais j'hésite sur le matériau parce que ca chauffe quand meme . Ou les coller à la Néoprène ...
L'administrateur a désactivé l'accès en écriture pour le public.

[TD135] elle ronronne! 12 Jui 2017 23:21 #15

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 2421
  • Remerciements reçus 40
  • Points : 26814
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
?-|

édité....
Dernière édition: 13 Jui 2017 09:59 par Le bleu.
L'administrateur a désactivé l'accès en écriture pour le public.

[TD135] elle ronronne! 13 Jui 2017 08:57 #16

  • cynos
  • Portrait de cynos
  • Hors Ligne
  • Technicien
  • Messages : 4131
  • Remerciements reçus 64
  • Points : 1230
  • Karma: 7
  • Médaille en chocolat
Des photos aideraient à comprendre ... :)
L'administrateur a désactivé l'accès en écriture pour le public.

[TD135] elle ronronne! 13 Jui 2017 09:22 #17

  • Toscan
  • Portrait de Toscan
  • Hors Ligne
  • Passionné
  • Thorens un jour Thorens toujours
  • Messages : 486
  • Remerciements reçus 9
  • Points : 504
  • Karma: 0

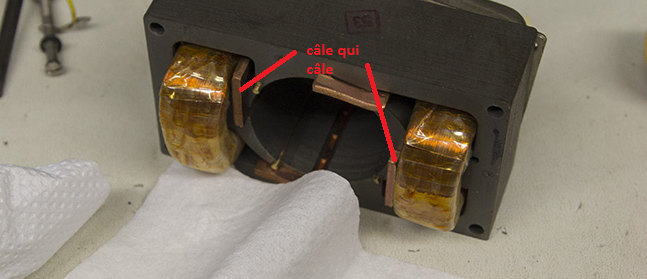

voici une photo ou l' on voit les deux cales , il me semble que cela doit servir à éviter les vibrations , mais ce n'est pas sur que le soucis vienne de là
Le moteur est il bien relié a la masse du châssis, j'ai eu longtemps des bruit de bzzz (de masse) avec la 135 , qui ont disparu qu'en plaçant des câbles blindés
à la mise sous tension du moteur ces bruits étaient plus fort
Il nous faudrait des photos et une vidéo pour mieux cerner le soucis (bis)

Thorens un jour Thorens toujours Ampli Jolida jd202a , Audiotec Pa800D, deux nf10 grundig, lecteur cd sacd Pioneer , convertisseur Marantz hd1, hp JM Reynaud Nano, , Préampli Creek obh18, platines dual 1009, Thorens cb83n , 184 Michel Ange, Thorens td124, 2 Thorens 135
2 collaros 4t200 Tannoy...
Dernière édition: 13 Jui 2017 09:27 par Toscan.
L'administrateur a désactivé l'accès en écriture pour le public.

[TD135] elle ronronne! 13 Jui 2017 09:57 #18

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 2421
  • Remerciements reçus 40
  • Points : 26814
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
(ce n'est pas des câles, d'où la confusion :mrgreen: )

C'est vrai que ces 2 bobines ne sont pas fixées, je n'ai jamais essayé de les bloquer dans leurs logements... quelqu'un a testé?
L'administrateur a désactivé l'accès en écriture pour le public.
