Veuillez indiquer le modèle de votre platine Thorens à galet dans le titre de votre sujet.

SUJET : THORENS DUETTO modele 216 de 1964

THORENS DUETTO modele 216 de 1964 09 Mar 2020 22:49 #1

  • Marignan75
  • Portrait de Marignan75
  • Hors Ligne
  • Petit nouveau
  • Messages : 8
  • Points : 11
  • Karma: 0

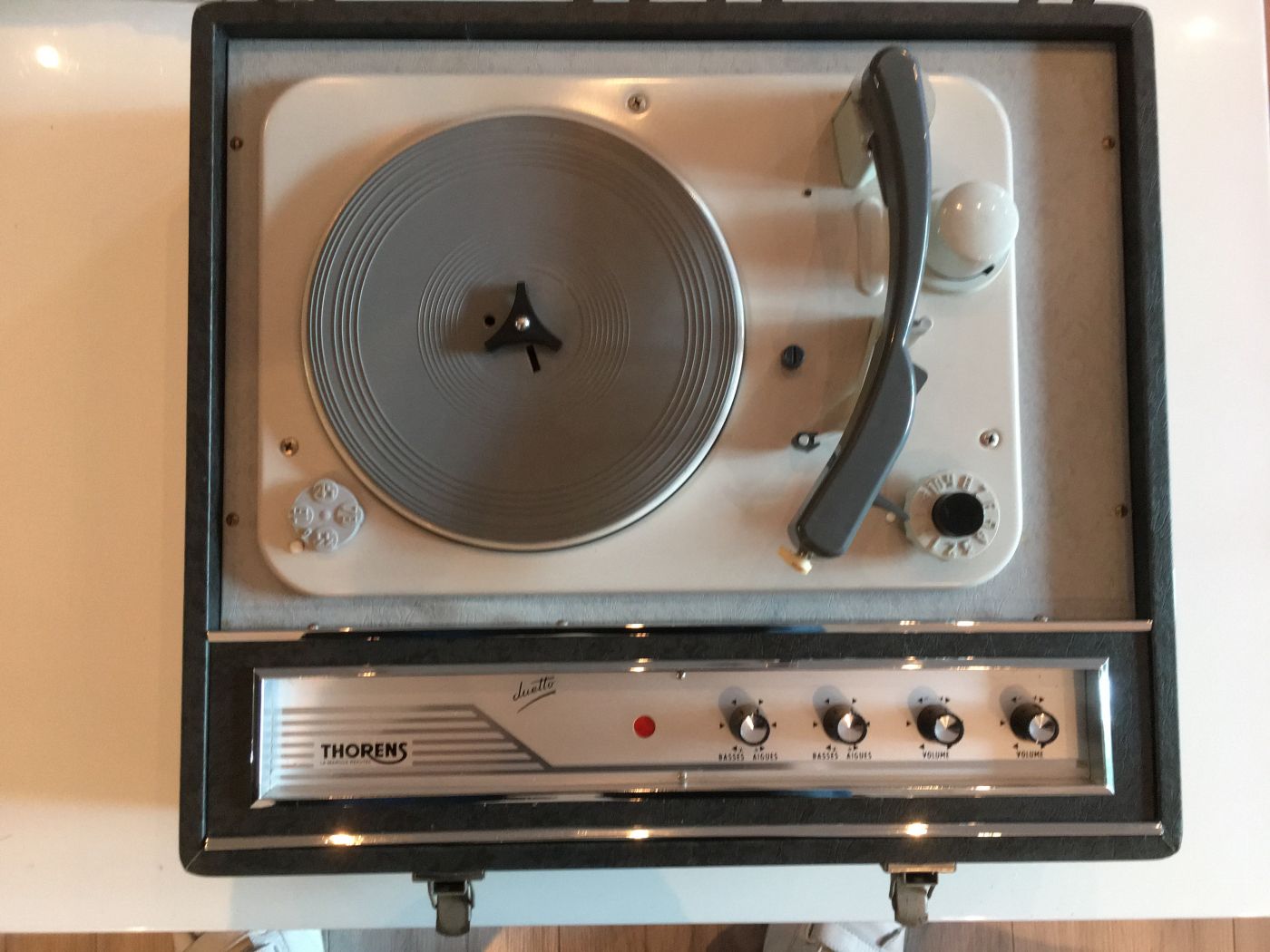

Voici le THORENS Duetto type 216 datant de novembre 1964. le type 216 est un modèle 116 qui est équipé du spindler 45 tours .
c'est une platine stéréo, en mallette qui intègre un ampli 2 X 4 W à tubes.
Elle permet de lire les disques 16 / 45 / 33 / 78 tours

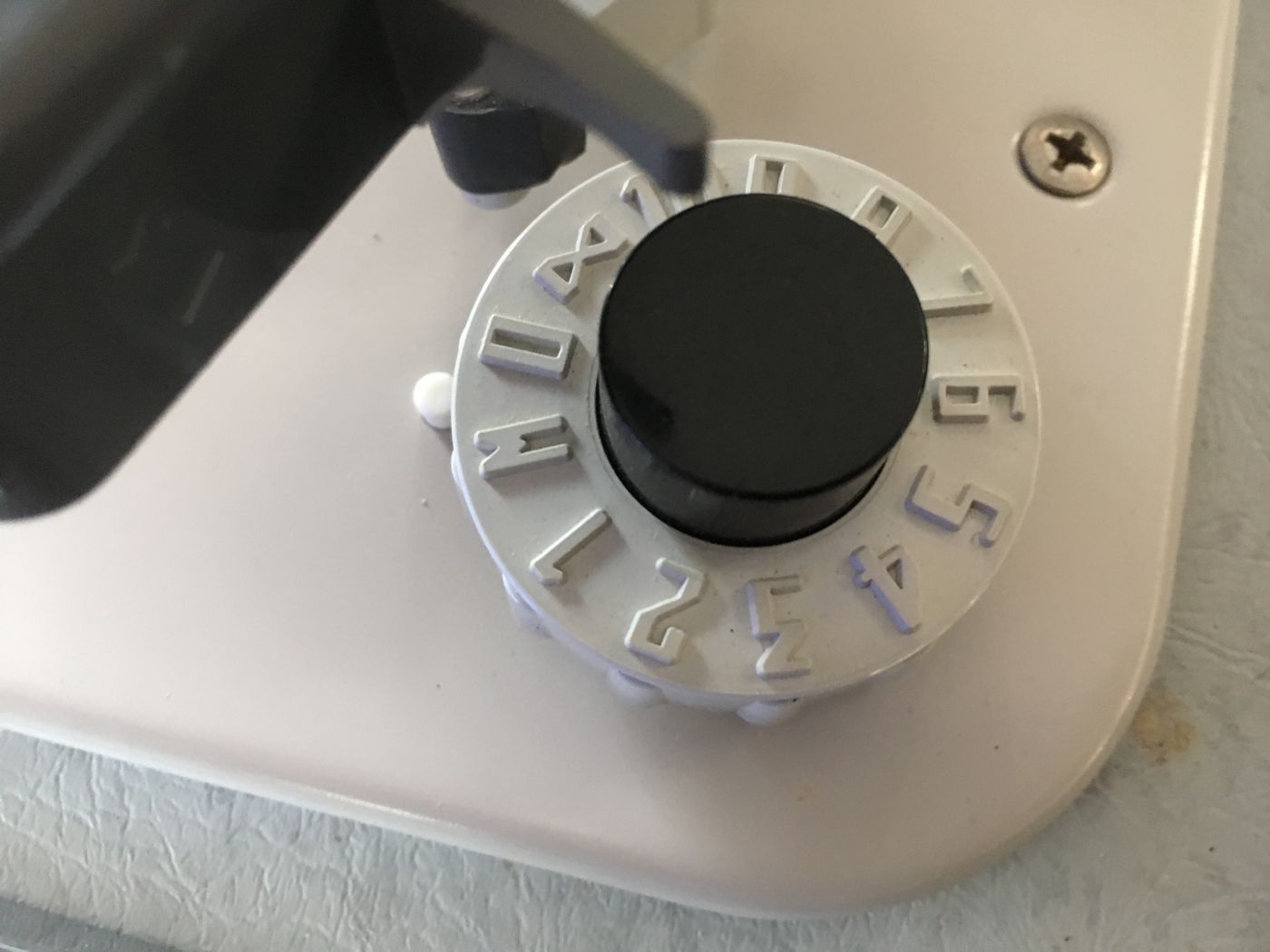

Elle a une option répétition qui permet de jouer le même disque de 1 à 10 fois et même infiniment si l'on tourne le sélecteur sur la position idoine .
le bras de lecture est équipé d'une tête Ronette 33/45 - 78
Les baffles de deux H.P. chacune , amovibles avec un cordon de 1,5 m chacune permettent d'avoir une scène stéréophonique de 3 m env. De quoi sonoriser une pièce standard des années 60.

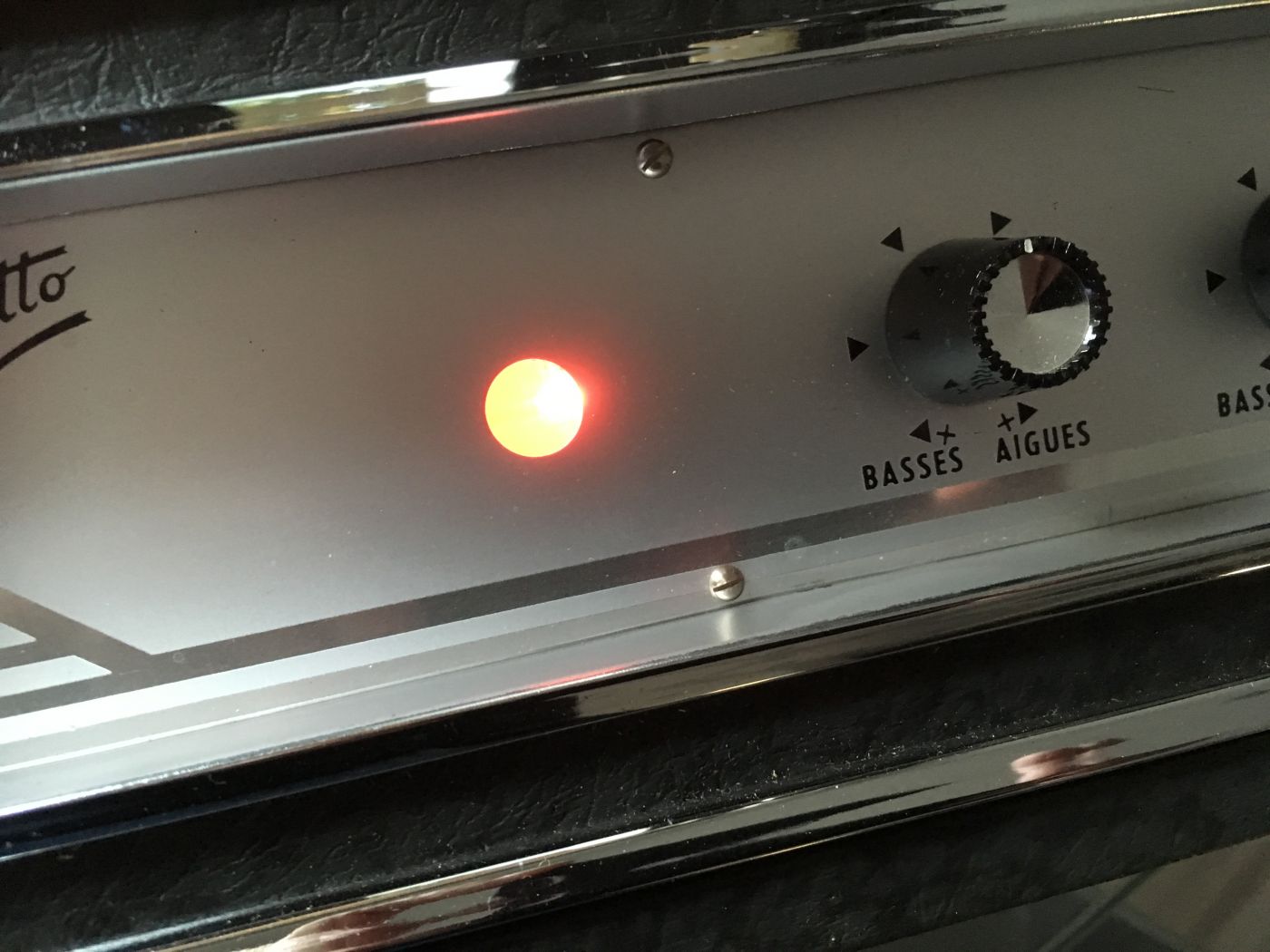

Celui que je viens d'acheter a été acquis au B.H.V. Paris le 24 novembre 1964 (facture à l'appui pour 72.000 anciens Francs ) est en état cosmétique parfait, (je ne sais pas comment insérer des photos sur ce site) il s'allume (voyant rouge) et après un léger ronronnement après sa mise sous tension il ne fait plus de bruit après deux minutes.

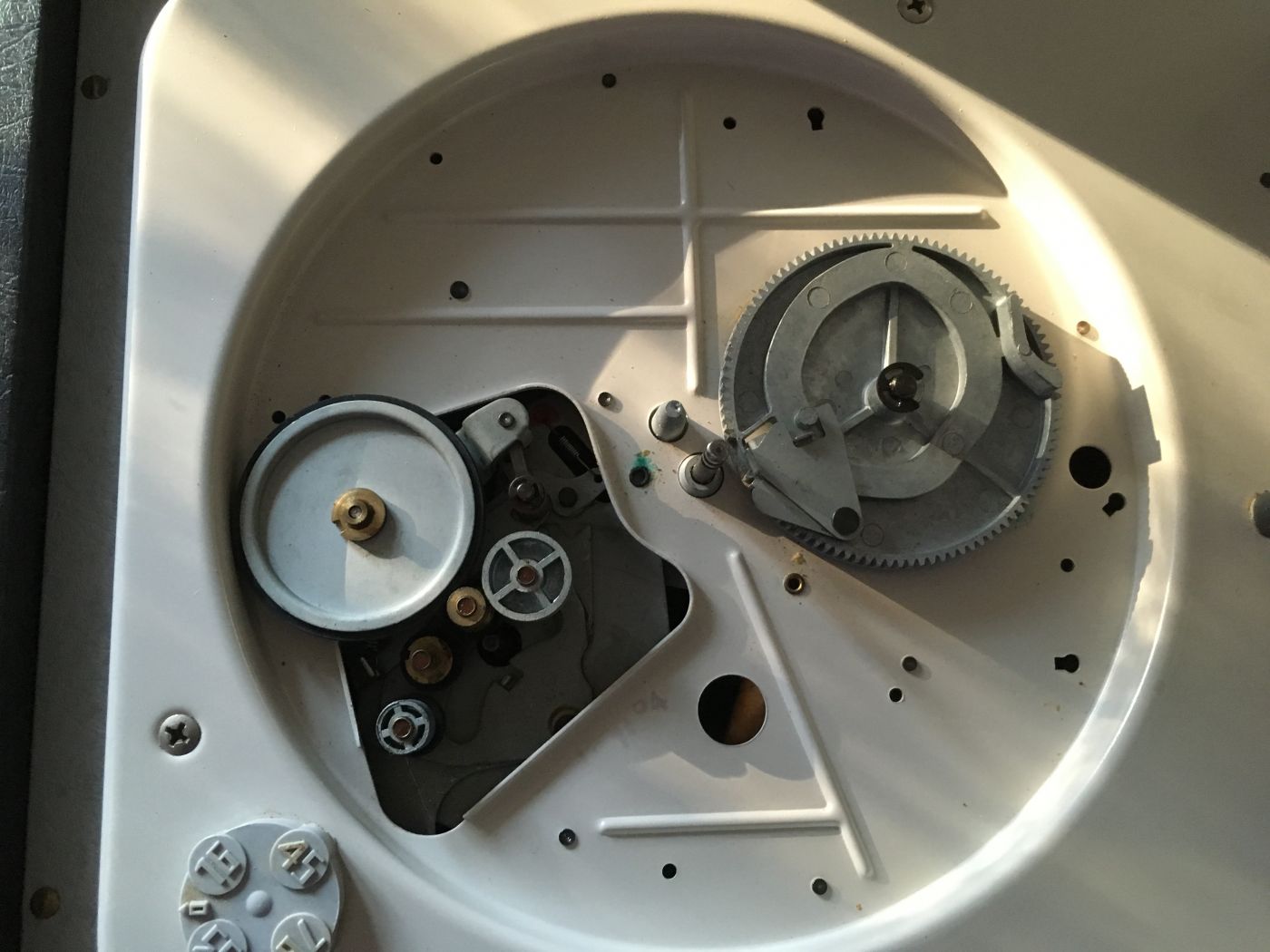

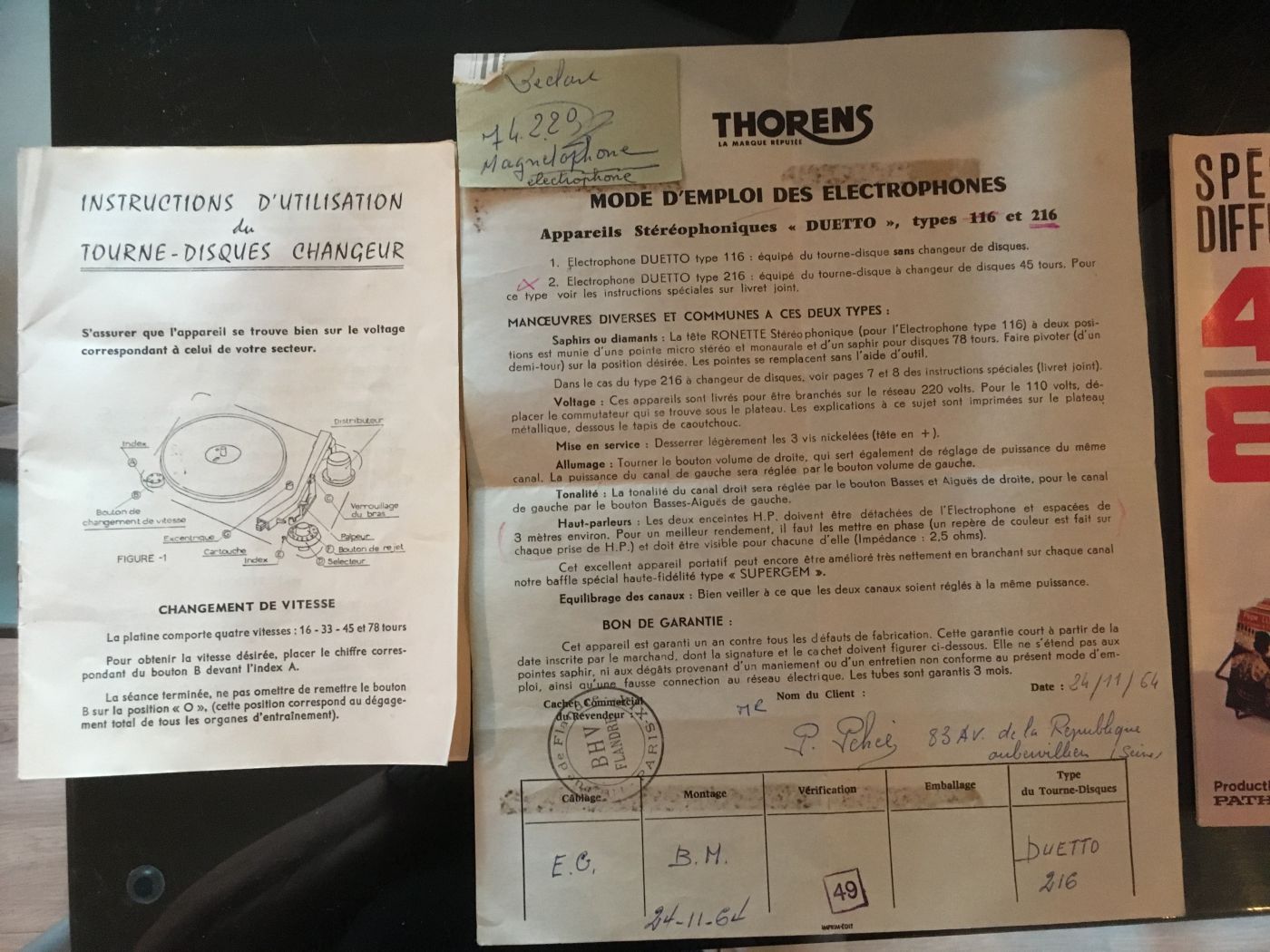

Par contre malgré mes efforts et la lecture du manuel d'origine fourni avec ,le plateau ne tourne pas. Au démontage sommaire, au dessous du plateau l'axe est équipé d'un rouage double avec une gorge dans laquelle est inséré "un joint" jaune qui est cuit. Mais je pense que c'est le galet qui provoque l'entrainement.
Voila merci de m'aider à insérer des photos pour vous montrer l'appareil, et trouver uns solution pour le faire fonctionner.
Dernière édition: 10 Mar 2020 00:46 par Marignan75.
L'administrateur a désactivé l'accès en écriture pour le public.

THORENS DUETTO modele 216 de 1964 09 Mar 2020 23:05 #2

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 1334
  • Remerciements reçus 71
  • Points : 1393
  • Karma: 0
  • Médaille en chocolat
Pour insérer des photos c'est très simple : au bas de la fenêtre d'édition du message tu as une rubrique "Pièces jointes" et une case avec le chiffre "1" devant...

En cliquant dans la case ou sur [ajouter un fichier], le navigateur va ouvrir le répertoire de ton ordi. Là tu peux sélectionner la photo de ton choix.

Ensuite tu clique sur [insérer] et une ligne va apparaitre dans ton texte avec le nom de l'image. Pour mettre une autre photo tu clique sur la case 2, et ainsi de suite...
L'administrateur a désactivé l'accès en écriture pour le public.
Cet utilisateur a été remercié pour son message par: Marignan75

THORENS DUETTO modele 216 de 1964 09 Mar 2020 23:09 #3

  • Marignan75
  • Portrait de Marignan75
  • Hors Ligne
  • Petit nouveau
  • Messages : 8
  • Points : 11
  • Karma: 0
Merci pour ta réponse rapide
L'administrateur a désactivé l'accès en écriture pour le public.

THORENS DUETTO modele 216 de 1964 10 Mar 2020 13:18 #4

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 4603
  • Remerciements reçus 106
  • Points : 50529
  • Karma: 4
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Merci pour cette présentation :ok:

L'état semble "neuf", c'est pas courant de trouver ces valises en si bel état.

Tu l'as fait tourner?
L'administrateur a désactivé l'accès en écriture pour le public.

THORENS DUETTO modele 216 de 1964 10 Mar 2020 14:25 #5

  • Marignan75
  • Portrait de Marignan75
  • Hors Ligne
  • Petit nouveau
  • Messages : 8
  • Points : 11
  • Karma: 0

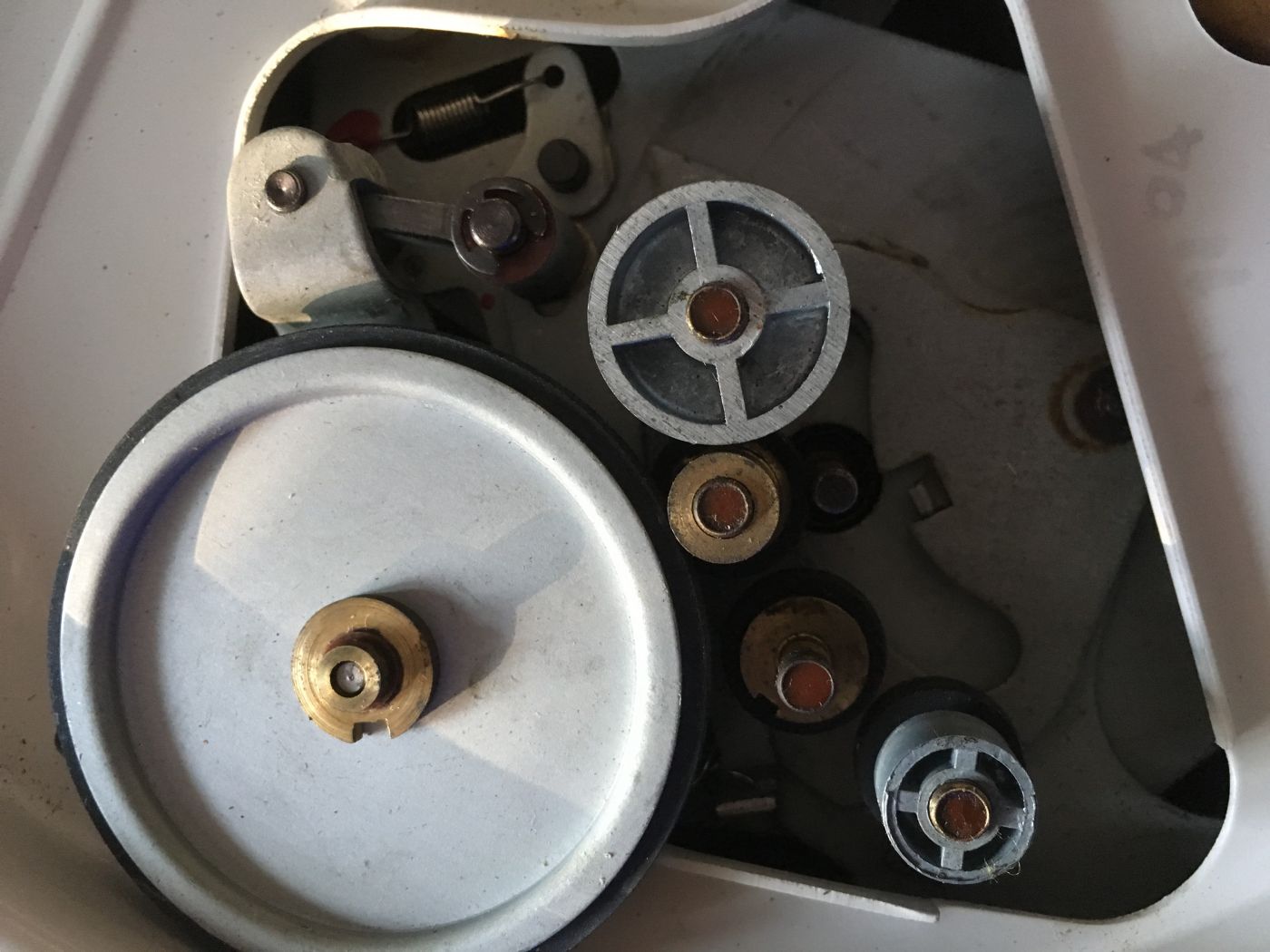

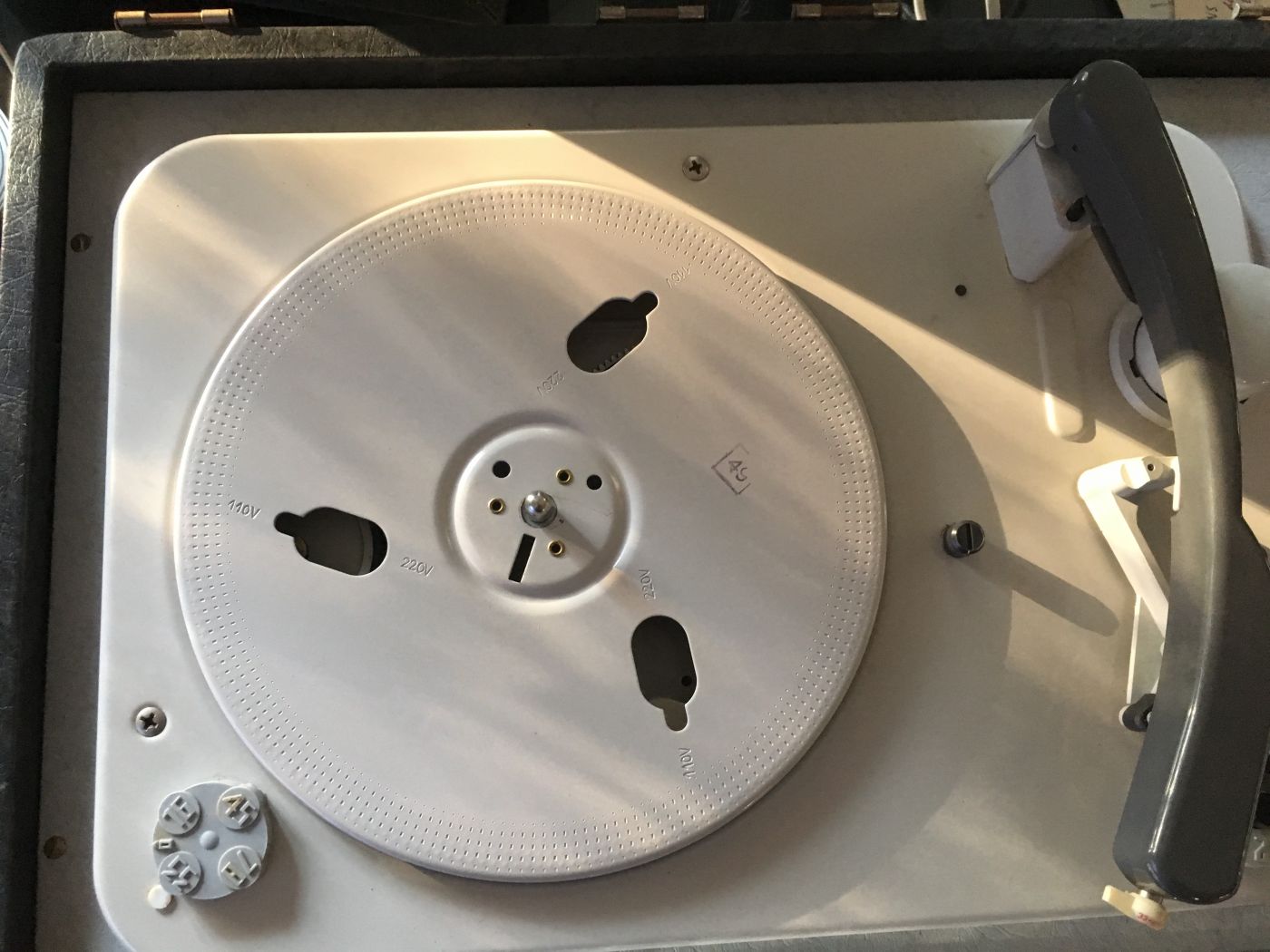

bjr, elle s'allume, mais le plateau ne tourne pas quelque soit la vitesse enclenchée , j'ai essayé sans le plateau pour voir si le galet tourne,et c'est négaif, je vais la démonter la semaine prochaine, et voir du côté moteur, a moins que quelqu'un sur le forum ait une petite idée. il y avait bien ce petit pb de joint dans la gorge du double pignon sur l'axe du plateau mais je ne pense pas que cela joue et de toute façon cela n'aurait aucune incidence sur le galet , au fait à quoi sert ce pignon sur l'axe ?? ,
L'administrateur a désactivé l'accès en écriture pour le public.

THORENS DUETTO modele 216 de 1964 10 Mar 2020 15:52 #6

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 4603
  • Remerciements reçus 106
  • Points : 50529
  • Karma: 4
  • Médaille en chocolat recouverte d'alu Médaille en chocolat

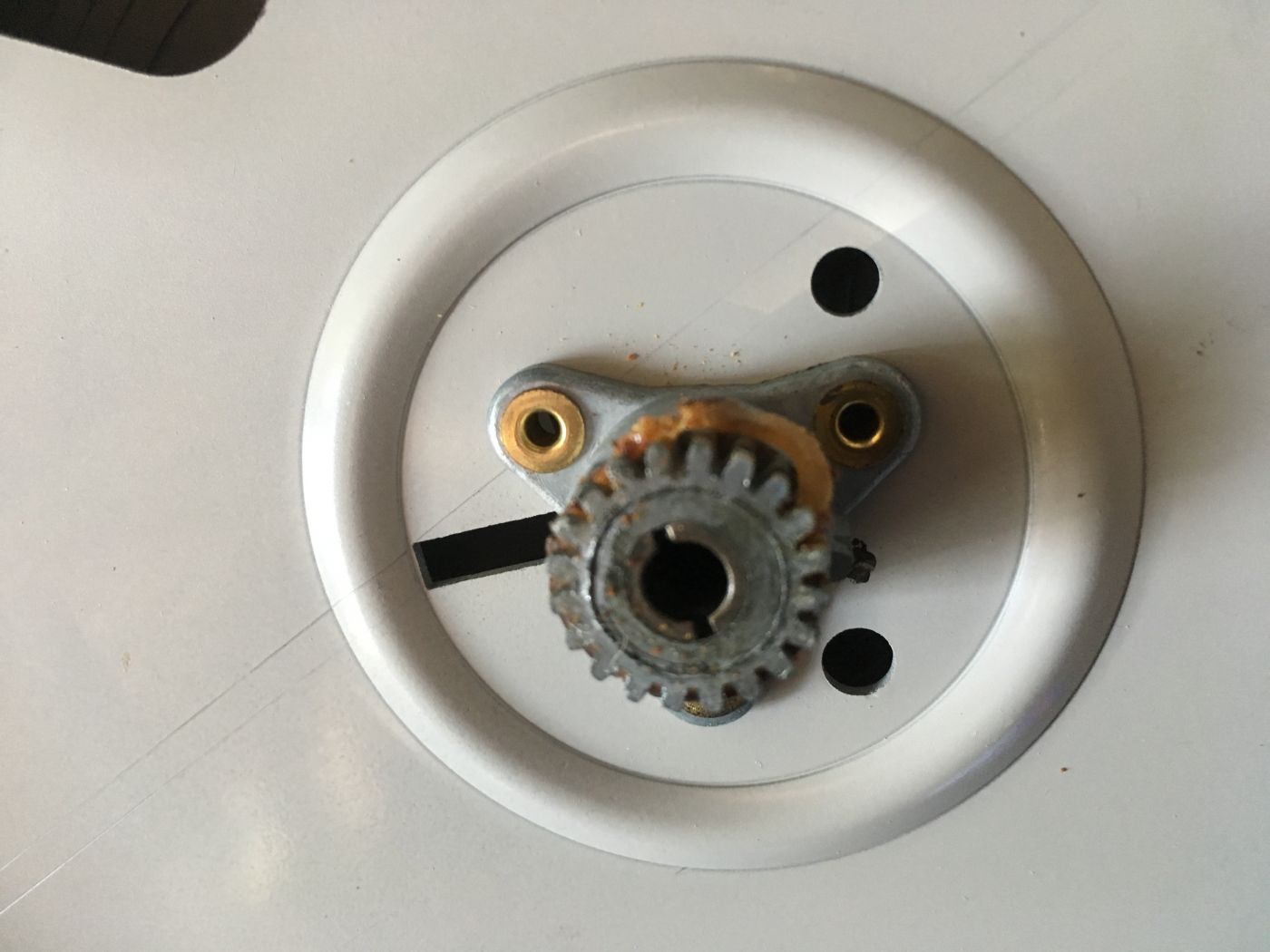

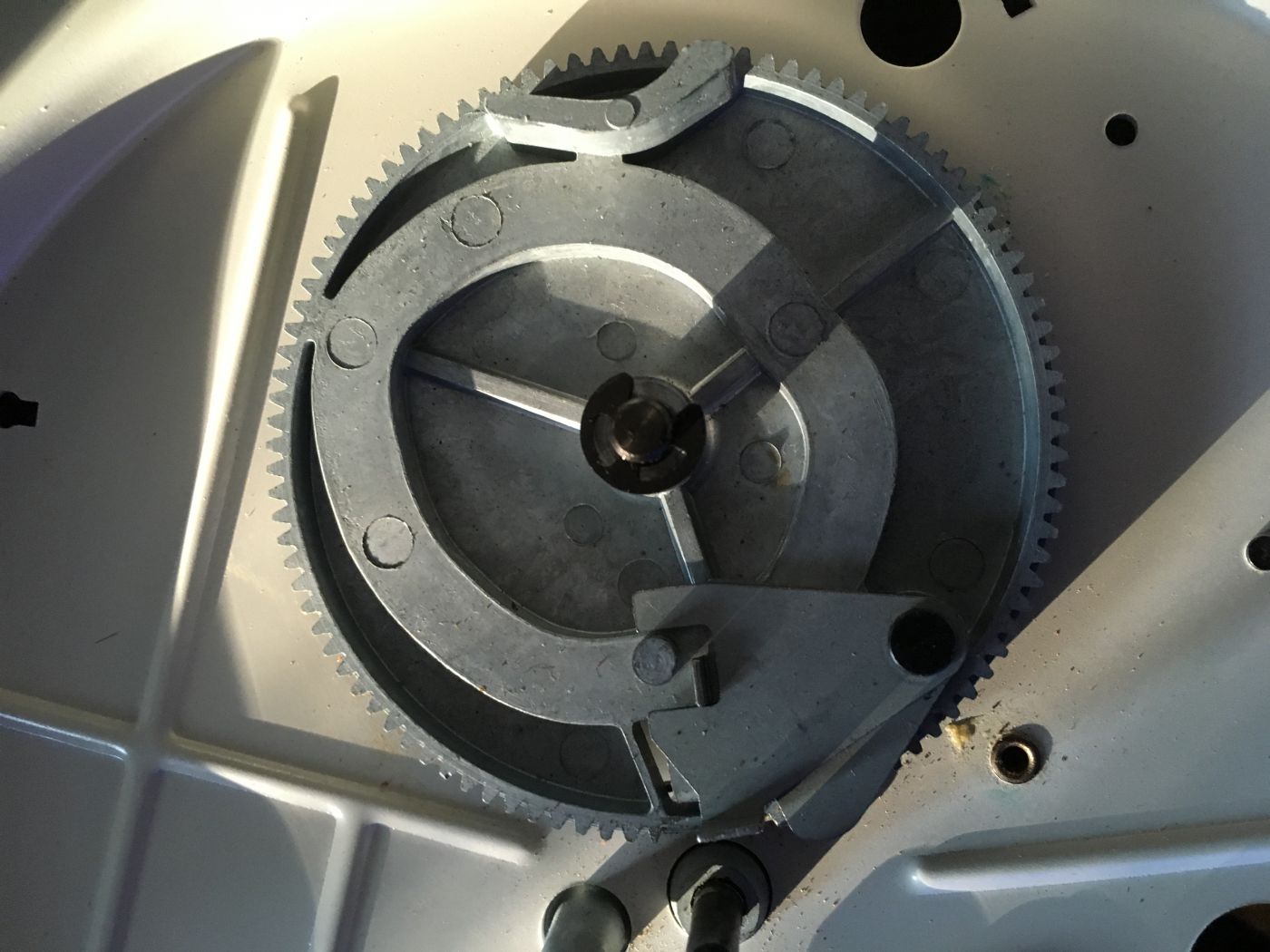

Le pignon sur l'axe, c'est pour l'automatisme, il doit sans doute faire tourner la couronne alu de gauche, lorsque le bras est en fin de lecture.

Le moteur tourne t'il, sinon est-ce qu'il tourne avec les doigts ou est-ce qu'il est gommé?

Sous la platine, tu vas sans doute trouver près du moteur deux gros et vieux condo... surement trop vieux et a changer.... fais-nous des photo.
L'administrateur a désactivé l'accès en écriture pour le public.

THORENS DUETTO modele 216 de 1964 10 Mar 2020 17:28 #7

  • Marignan75
  • Portrait de Marignan75
  • Hors Ligne
  • Petit nouveau
  • Messages : 8
  • Points : 11
  • Karma: 0

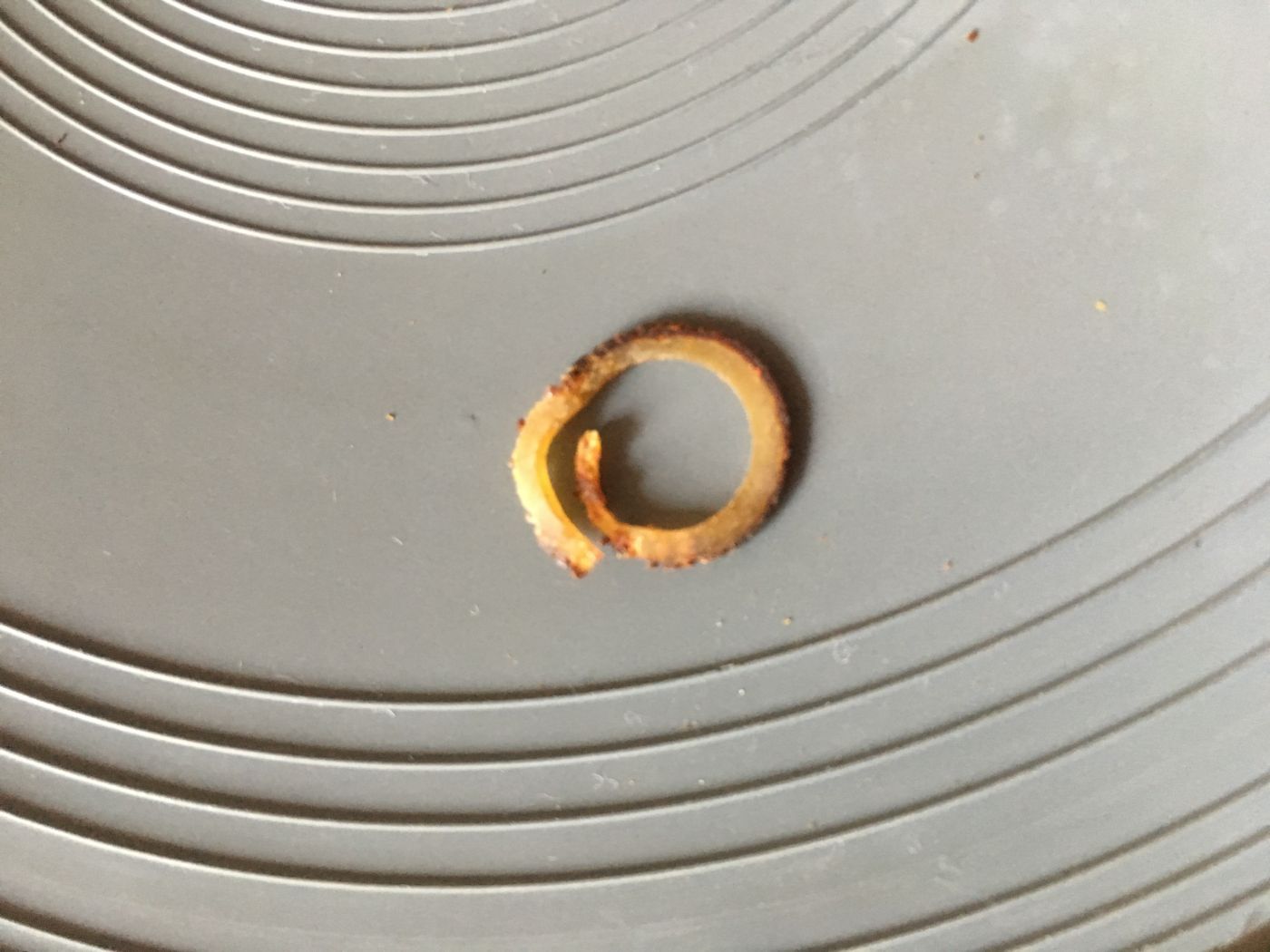

Merci pour les infos, le plateau tourne à la main, pour le pignon sous le palteau , OK pour l'automatisme, c'est cohérent , par contre a quoi sert ce joint bizarre comme un élastique



?. Je ferai les photos fin de semaine.
Bcdt
L'administrateur a désactivé l'accès en écriture pour le public.

THORENS DUETTO modele 216 de 1964 10 Mar 2020 17:33 #8

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 4603
  • Remerciements reçus 106
  • Points : 50529
  • Karma: 4
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Marignan75 écrit:
.....par contre a quoi sert ce joint bizarre comme un élastique


Peut-être juste un feutre imbibé d'huile pour lubrifier l'axe et/ou empêcher la poussière?
L'administrateur a désactivé l'accès en écriture pour le public.
