SUJET : TD124 MKI Plateau difficile à tourner

TD124 MKI Plateau difficile à tourner 09 Aoû 2020 17:59 #1

laurent 67
Hors Ligne
Membre actif
Messages : 37
Remerciements reçus 3
Points : 43
Karma: 0

Bonjour à tous,

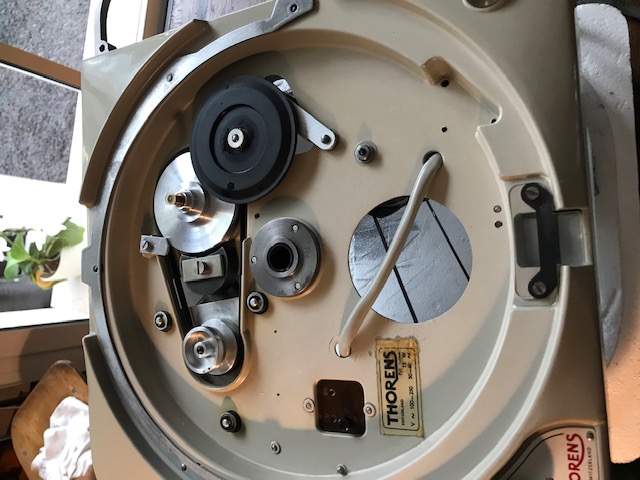

J'essaye de restaurer une 124 restée 30 ans dans un garage, achetée à un musicien tres sympa, elle appartenait à son grand père.
La platine ne possede ni capot ni socle, elle était dans un meuble de la meme époque

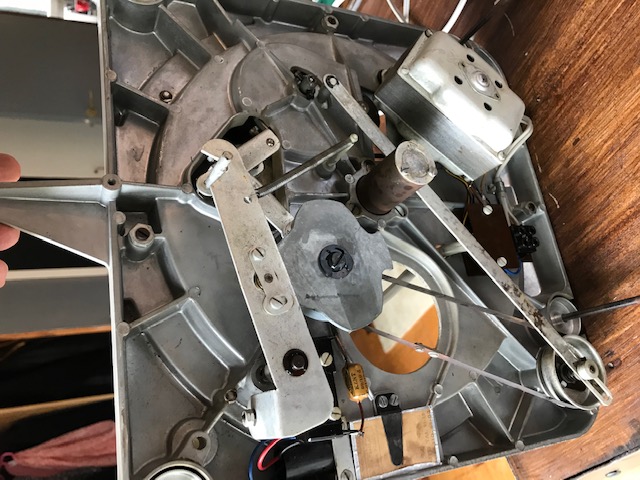

Je l'ai bien nettoyée, et elle a l'air en bon état, le moteur a démarré de suite, j'ai remis quelques gouttes d'huile avec une seringue et il ne fait pas de bruit.

Le souci c'est que le plateau tourne tres mal,il fait de la résistance, j'ai essayé avec un peu d'huile 2 gouttes, avec le plein

et avec le fond de palier retourné, rien à faire il est dur et donc les vitesses sont trop lentes.

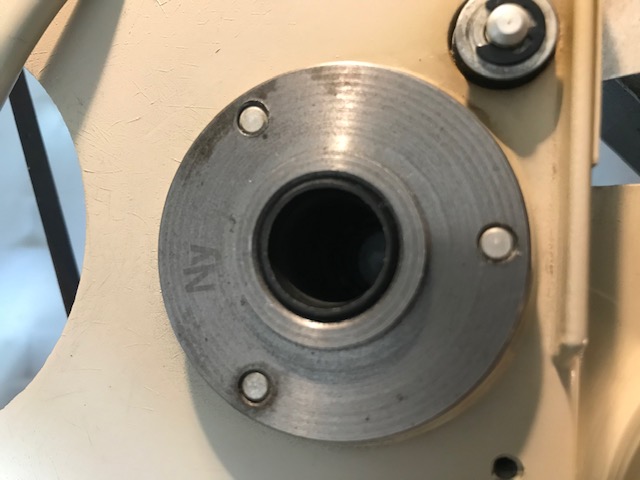

En regardand de plus près j'ai remarquué que les 2 bagues du fut sont en nylon ou nylatron mais pas en bronze.

Ma question: qu'est ce qu'il est possible de faire pour qu'il tourne bien ? normalement il doit tourner à vide presque 1 minutes, moi je dois avoir 2 ou 3 secondes.

J'aimeme essayé de passer un coup de papier verre 00 dans le fut, rien à faire.

L'administrateur a désactivé l'accès en écriture pour le public.

TD124 MKI Plateau difficile à tourner 09 Aoû 2020 18:01 #2

laurent 67 Hors Ligne Membre actif Messages : 37 Remerciements reçus 3 Points : 43 Karma: 0	[attachment:1]IMG_0183.HEIC[/attachment et je n'arrive pas non plus à insérer des photos...désolé
	L'administrateur a désactivé l'accès en écriture pour le public.

TD124 MKI Plateau difficile à tourner 09 Aoû 2020 23:03 #3

Le bleu
en ligne
Administrateur
Messages : 4793
Remerciements reçus 110
Points : 51808
Karma: 4

bizarre, les photo s'insère bien, je viens de tester...

Je n'ai jamais eu de 124 avec ces bagues... je n'ai pas de conseille. Mais je crois que le soucis est fréquent avec ces bagues...
Si j'avais ce cas, je démonterai le palier, et j'irai voir un artisan usineur, pour me refaire le trou au diamètre de l'axe.

L'autre solution, déjà lue sur le web, c'est de changer les bagues, pour passer au bronze.

LB

Dernière édition: 09 Aoû 2020 23:07 par Le bleu.

L'administrateur a désactivé l'accès en écriture pour le public.

Cet utilisateur a été remercié pour son message par: laurent 67

TD124 MKI Plateau difficile à tourner 10 Aoû 2020 12:47 #4

laurent 67
Hors Ligne
Membre actif
Messages : 37
Remerciements reçus 3
Points : 43
Karma: 0

Bonjour Le Bleu, merci pour ta réponse,

C'est un peu la tuile ces bagues en nylon, ma platine est donc une première série.

Cette platine a été remisée très longtemps ,plus de 30ans d'apres le vendeur, d'ailleurs la première fois que j'ai retiré le plateau, le bitoniau de voltage était sur 100-120V au lieu de 220V. je sais plus à quelle époque on est passé au 220, mais ça fait un bail.

Bref ces bagues en nylon se mettent à gonfler quand on met de l'huile dedans, rendant son utilisation impossible

Je vais essayer de polir ces bagues, mais avec quoi ?

Autre probleme, ces bagues nylon on un diametre ext de17,6mm alors que les bagues bronze que l'on trouve font 18mm

Dernière édition: 10 Aoû 2020 13:08 par Le bleu.

L'administrateur a désactivé l'accès en écriture pour le public.

TD124 MKI Plateau difficile à tourner 10 Aoû 2020 13:10 #5

Le bleu en ligne Administrateur Messages : 4793 Remerciements reçus 110 Points : 51808 Karma: 4	Hello, Juste un question, tu l'as acheté où? (je demande cela car il y en avait 2 vendre, palier nylon, au nord-est de Nantes il y a qqs mois ou un an...) LB.
	L'administrateur a désactivé l'accès en écriture pour le public.

TD124 MKI Plateau difficile à tourner 10 Aoû 2020 16:22 #6

laurent 67
Hors Ligne
Membre actif
Messages : 37
Remerciements reçus 3
Points : 43
Karma: 0

Achetée en région Parisienne, et d'apres ce que j'ai lu sur Audiokarma ce sont les 25000 premières TD124 qui sont équipées de ces bagues en nylatron, la mienne c'est la 18226, cad en plein dedans

c'est con à part ça elle est vraiment nikel, et sans ce probleme de bague elle tournerait déja.

Faut que je lui trouve aussi un miroir 32 x 56mm, le miens n'a pas apprécié du tout la douche au white spirit

et un condo X2 10nf/250 ou 450v, un socle...

L'administrateur a désactivé l'accès en écriture pour le public.

TD124 MKI Plateau difficile à tourner 10 Aoû 2020 16:30 #7

Le bleu en ligne Administrateur Messages : 4793 Remerciements reçus 110 Points : 51808 Karma: 4	Hello, J'ai rentré le numéro de série de ta platine dans notre listing. Elle serait du premier ou deuxième trimètre de 1960. Tu avais un bras avec la platine? LB
	L'administrateur a désactivé l'accès en écriture pour le public.

TD124 MKI Plateau difficile à tourner 10 Aoû 2020 16:35 #8

laurent 67 Hors Ligne Membre actif Messages : 37 Remerciements reçus 3 Points : 43 Karma: 0	Oui un Ortofon SMG212 il me semble, quelqu'un connait ce bras ? il est bien ?
	L'administrateur a désactivé l'accès en écriture pour le public.

TD124 MKI Plateau difficile à tourner 10 Aoû 2020 16:35 #9

Musico
Hors Ligne
Fou des platines
Messages : 932
Remerciements reçus 32
Points : 971
Karma: 2

J'avais lu qu'un gars avait réussi à usiner les bagues pour réduire le diamètre interne et s'en servir ainsi. Mais ce n'est pas très recommandé. En gros il a créé un jeu excessif qui s'améliore en chauffant.

Tu as 2 possibilités à mon avis :
- faire usiner des bagues en Delrin, qui ne se dilate pas
- ou faire usiner des bagues neuves au bon diamètre externe.
Je suis quasi sur qu'Audiosilente peut le faire sur demande, si ça se trouve, il propose déjà les bagues.

Pour le miroir, si tu es habile de tes doigts, tu peux découper un CD

Le condensateur, achètes-en 2 (vu ce que cela coûte), tu en auras un d'avance. J'ai une TD qui en claque souvent.

L'administrateur a désactivé l'accès en écriture pour le public.

Cet utilisateur a été remercié pour son message par: laurent 67

TD124 MKI Plateau difficile à tourner 10 Aoû 2020 16:55 #10

Analog Addict
Hors Ligne
Double A
Messages : 1411
Remerciements reçus 74
Points : 1476
Karma: 0

laurent 67 écrit:

Oui un Ortofon SMG212 il me semble, quelqu'un connait ce bras ? il est bien ?

A l'époque c'était le haut de gamme : proposé en option pour remplacer les BL104 ou BTD12S montés d'origine... Et encore aujourd'hui le SMG212 reste un excellent bras qui "matche" bien avec la TD124 et qui s'accommode d'une large variété de cellules.
Et si en plus il y a la cellule SPU qui va avec, alors là...

L'administrateur a désactivé l'accès en écriture pour le public.

TD124 MKI Plateau difficile à tourner 10 Aoû 2020 16:58 #11

Le bleu en ligne Administrateur Messages : 4793 Remerciements reçus 110 Points : 51808 Karma: 4	laurent 67 écrit: Oui un Ortofon SMG212 il me semble, quelqu'un connait ce bras ? il est bien ? Idem, un bon vieux bras, et en plus il a un chouette look, j'adore. C'est collector
	L'administrateur a désactivé l'accès en écriture pour le public.

TD124 MKI Plateau difficile à tourner 10 Aoû 2020 17:02 #12

Musico Hors Ligne Fou des platines Messages : 932 Remerciements reçus 32 Points : 971 Karma: 2	Joli bras ! Il est tout de même prévu pour des cellules lourdes, donc, il faudra prévoir des poids pour alourdir le porte-cellule.
	L'administrateur a désactivé l'accès en écriture pour le public.

TD124 MKI Plateau difficile à tourner 10 Aoû 2020 17:40 #13

laurent 67
Hors Ligne
Membre actif
Messages : 37
Remerciements reçus 3
Points : 43
Karma: 0

Merci Musico pour l'astuce du CD, j'en ai fabriqué 2 ça se coupe bien avec des ciseaux apres avoir scotché le dos, mais hélas je ne vois rien pas de trait rien, c'est peut etre parce que le plateau ne tourne pas assez vite? j'en sais rien.

Je vais contacter audio silente pour savoir si il a des bagues à la bonne taille sinon faut que je trouve un tourneur pour rectifier soit des bagues en 18 soit réaléser le fut pour passer en 18, Le delrin je ne connais pas.

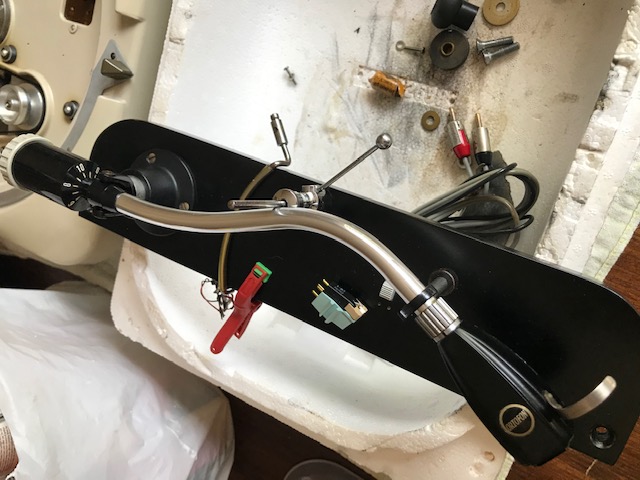

le bras je l'ai juste un peu nettoyé, mais tant que le plateau ne tourne pas...tout est bloqué.

la cellule dessus c'est une Shure CM1 j'ai refait le cablage du PC les fils étaient mal cablés, les poits chauds étaient les bagues RCA

je ne sais pas comment ça pouvait fonctionner?

Pièces jointes :


L'administrateur a désactivé l'accès en écriture pour le public.

TD124 MKI Plateau difficile à tourner 10 Aoû 2020 17:57 #14

Musico Hors Ligne Fou des platines Messages : 932 Remerciements reçus 32 Points : 971 Karma: 2	Désolé pour la mauvaise astuce. Et sans la vitre, cela n'améliore pas la visibilité des traits ? Mais c'est magnifique l'ensemble avec le lève-bras et le porte-cellule Ortofon. Shure CM1 = Shure M75, si tu dois chercher un diamant de rechange.
	Dernière édition: 10 Aoû 2020 18:05 par Musico. L'administrateur a désactivé l'accès en écriture pour le public.

TD124 MKI Plateau difficile à tourner 10 Aoû 2020 18:04 #15

Musico
Hors Ligne
Fou des platines
Messages : 932
Remerciements reçus 32
Points : 971
Karma: 2

Si tu es en Région Parisienne, tu peux t'adresser à bouvetrectif.fr/
à l'époque ou ils étaient à Levallois, ils étaient vraiment cool et dispo.

Sinon, il y a aussi un atelier meca sur Malakoff qui doit pouvoir le faire.

Le Delrin est une matière très utilisé pour réaliser des paliers, des bagues... avec de très bonnes caractéristiques mécaniques.
Je fais mes pastilles de TD124 dedans.

L'administrateur a désactivé l'accès en écriture pour le public.

TD124 MKI Plateau difficile à tourner 10 Aoû 2020 19:58 #16

laurent 67
Hors Ligne
Membre actif
Messages : 37
Remerciements reçus 3
Points : 43
Karma: 0

Je connais bien Ets Bouvet rue Marius Aufan j'y allais souvent faire réaléser et rectifier des cylindre et vilo BSA

Je ne sais pas si ça existe toujours ou s'ils ont déménagés mais oui bonne adresse.

Bref, j'ai démonté le fut et déposé les bagues et cool le diametre n'est pas 17,6 mais 18

Est ce que c'est bien là pour les bagues ? pour l'instant pas trouvé ailleurs.

www.ebay.fr/itm/Thorens-TD-124-SPINDLE-B...p2060353.m1438.l2649

L'administrateur a désactivé l'accès en écriture pour le public.

TD124 MKI Plateau difficile à tourner 10 Aoû 2020 20:12 #17

Musico Hors Ligne Fou des platines Messages : 932 Remerciements reçus 32 Points : 971 Karma: 2	Chez ce vendeur, c'est des bagues en bronze frittées "classiques", de type industriel. Voici la dimension 14x18x14mm, tu peux peut-être trouver moins cher ailleurs ou dispo à proximité à un comptoir de roulements, par exemple où là : www.123roulement.com/rubrique.php?advanc...l=0&deQui=&preview=0
	L'administrateur a désactivé l'accès en écriture pour le public. Cet utilisateur a été remercié pour son message par: laurent 67

TD124 MKI Plateau difficile à tourner 10 Aoû 2020 20:29 #18

Musico Hors Ligne Fou des platines Messages : 932 Remerciements reçus 32 Points : 971 Karma: 2	Je précise qu'123roulements, c'est totalement fiable et rapide si on commande des produits en stock. Et des petits frais de Port pour des petits articles. Je n'ai rien à y gagner, simple retour de mon expérience.
	L'administrateur a désactivé l'accès en écriture pour le public.
