Veuillez indiquer le modèle de votre platine Thorens à galet dans le titre de votre sujet.

SUJET : [TD 124] Thorens TD124 Quantité d'huile dans le palier?

[TD 124] Thorens TD124 Quantité d'huile dans le palier? 03 Avr 2022 19:43 #73

  • totor26
  • Portrait de totor26
  • Hors Ligne
  • Membre actif
  • Messages : 57
  • Points : 63
  • Karma: 0
Merci pour ta réponse

J ai bien vu aussi que ça jouait à un poil ce réglage et du coup si le plateau alu n est plus complément plat ça devient tres difficile
Tu veux dire que le serrage du blogueur au dessus du ressort à une incidence ?
J ai essayé de serrer au maximum mais sans résultat

J ai constaté que sans fixer le ressort et la tiringle à l aimant avec le bouton switch et la tige fixée par le petit circling les deux boutons bougent ensemble malgré la graisse et la fluidité de la tige
Je essayé de retourner la tringle le côté évidé côté bielle et inversement rien n y fait;
J’ai pensé que j avais oublié une rondelle en plastique entre les deux boutons mais il n y a pas assez de jeu après pour enfiler le petit circlip ; j ai même cassé ce petit circlip il faut que j en retrouve un autre j’ai mis celui de la fixation de l embrayage en attendant
J ai vu que ça se vendait en bricolage; il doit fait 5mn je pense
Sinon si quelqu’un un en a un a me dépanner ce serait sympa;
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 124] Thorens TD124 Quantité d'huile dans le palier? 04 Avr 2022 12:17 #74

  • Toscan
  • Portrait de Toscan
  • Hors Ligne
  • Fou des platines
  • Thorens un jour Thorens toujours
  • Messages : 983
  • Remerciements reçus 21
  • Points : 1023
  • Karma: 0
  • Médaille en chocolat
Effectivement c'est super galère ce plateau , du coup je ne l'utilise pas car des que je le bloque une fois sur trois , le plateau touche au débrayage
Je vais essayer le super glisse YES
Thorens un jour Thorens toujours Ampli Jolida jd202a , Audiotec Pa800D, deux nf10 grundig, lecteur cd sacd Pioneer , convertisseur Marantz hd1, hp JM Reynaud Nano, , Préampli Creek obh18, platines dual 1009, Thorens cb83n , 184 Michel Ange, Thorens td124, 2 Thorens 135
2 collaros 4t200 Tannoy...
Dernière édition: 04 Avr 2022 12:18 par Toscan.
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 124] Thorens TD124 Quantité d'huile dans le palier? 05 Avr 2022 18:00 #75

  • ThierryT
  • Portrait de ThierryT
  • Hors Ligne
  • Membre actif
  • Messages : 124
  • Remerciements reçus 2
  • Points : 141
  • Karma: 0
@totor26
J'ai démonté et regardé ce matin.
J'avais réglé le pb du variateur de vitesse entrainé par la commande de vitesses en insérant une petite rondelle AVANT la grosse rondelle (voir photo 2 du lien) :
thorens.idler.vraiforum.com/t224-remonta...reglage-du-pitch.htm.
Le pb vient de cette grosse rondelle qui est entrainée par le le ressort plat en forme de losange (voir photo) . En glissant en dessous une rondelle de petit diamètre, le pb est réglé. La grosse rondelle ne touche plus.
Afin de ne pas passer trop de temps pour trouver exactement la bonne épaisseur, j'ai utilisé un joint torique (légèrement compressible) d'un diamètre intérieur adapté à l'axe (voir mes post précédents). On les trouve chez Leroy.
La longueur de la tige du variateur peut être modifiée par les 2 petites vis en dessous du bouton afin de descendre la fixation du circlip si besoin.

A propos de circlip, j'ai ça en stock, je t'en envoie un ou deux ?

L'administrateur a désactivé l'accès en écriture pour le public.

[TD 124] Thorens TD124 Quantité d'huile dans le palier? 05 Avr 2022 22:21 #76

  • totor26
  • Portrait de totor26
  • Hors Ligne
  • Membre actif
  • Messages : 57
  • Points : 63
  • Karma: 0
Merci Thierry T pour ton aide ;

Il me faut un seul clip mais si tu en assez j en veux bien deux au cas où ;

Je l ai cassé en forçant pour l insérer dans la tige après avoir mis une rondelle sous le bouton de réglage de la vitesse
au dessus du bouton de sélection ; du coup je n’avais pas assez de jeu pour la petite fente;

Sur la photo n 2 je ne vois pas la plus petite rondelle sous la grande ;
elle est métallique aussi je pense ? et bien rajoutée et non d origine ?

Au final en insérant cette rondelle supplémentaire tu as un ensemble plus serré je pense, et grâce à ça le bouton de réglage de vitesse reste fixe quand on actionne le sélecteur de vitesse ?

J’essaie de te contacter en MP pour le clip
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 124] Thorens TD124 Quantité d'huile dans le palier? 08 Avr 2022 18:36 #77

  • totor26
  • Portrait de totor26
  • Hors Ligne
  • Membre actif
  • Messages : 57
  • Points : 63
  • Karma: 0
Bonjour

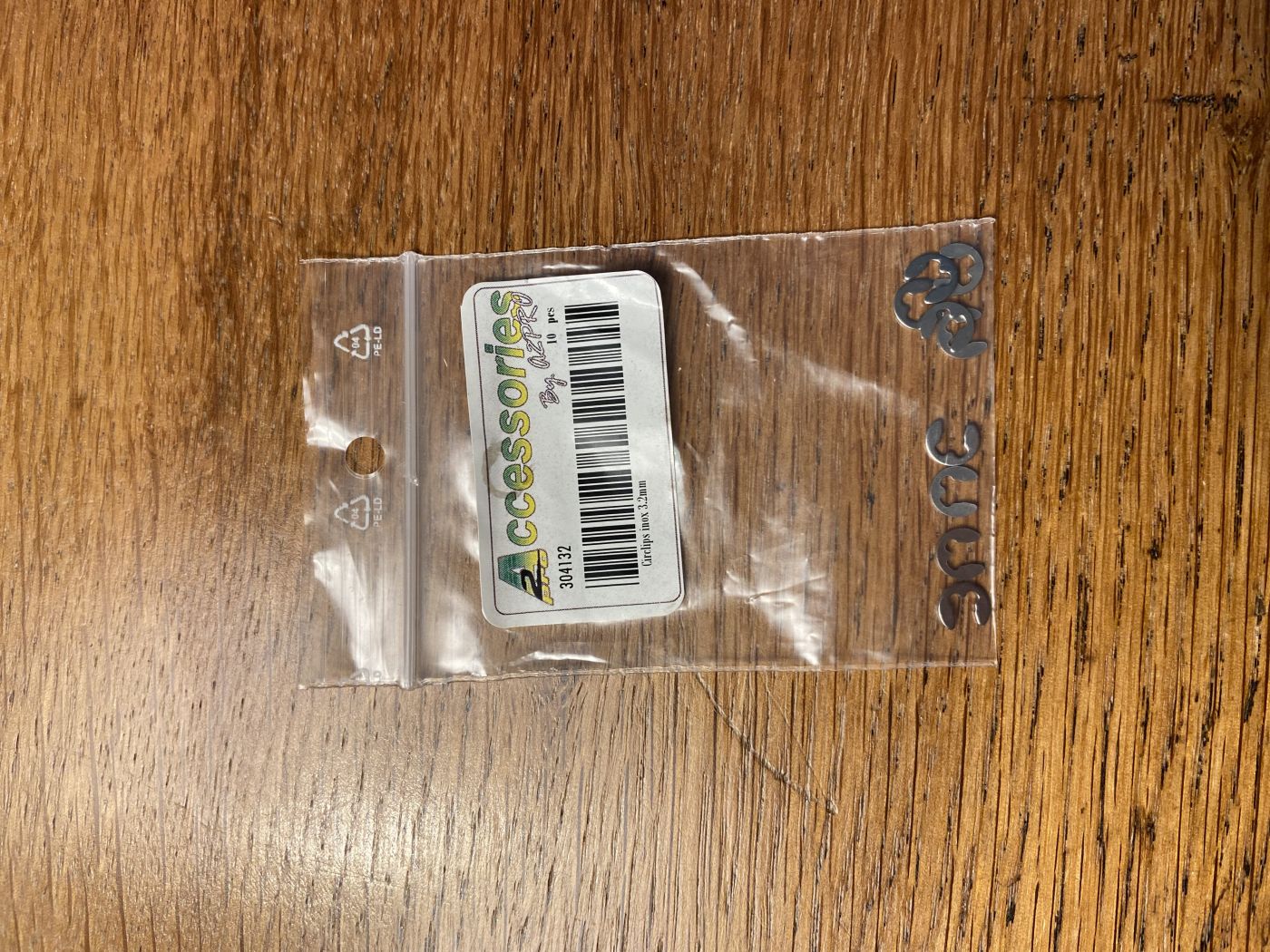

J ai bien reçu les deux clips que tu m’as gentiment envoyé Thierry après m avoir expliqué
en detail la cause de mon problème,
le but de la rondelle placée sous la grosse rondelle étant d empêcher
La pièce en forme de losange de frotter cette grosse rondelle;

Je vais de suite essayer de régler ce problème de cette façon mais comme évoqué ensemble cette rondelle supplémentaire est elle d origine et aurait elle été égarée?

Peu importe du moment que ça fonctionne

Par ailleurs Concernant la rectification du plateau alu légèrement tordu Thierry m a expliqué également qu il était possible de le rectifier à la main sur une plaque de marbre je vais essayer aussi

Cela me réglerait mon problème du clutch qui frotte cousi cousa le plateau alu sans l arrêter
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 124] Thorens TD124 Quantité d'huile dans le palier? 09 Avr 2022 19:50 #78

  • totor26
  • Portrait de totor26
  • Hors Ligne
  • Membre actif
  • Messages : 57
  • Points : 63
  • Karma: 0
Ça y est j ai à nouveau mes deux boutons indépendants
Ça venait bien de cette petite rondelle que j ai rajouté sous la grande

Merci encore Thierry

J en ai profité pour enlever les petits silent blocs sous les 4 vis de mon bras sme 3009 comme certains ont fait
Résultat : plus de détails dans l aigu mais le grave me semble trop dégraissé


J avais déjà enlevé les mushrooms du coup je n avais plus aucun caoutchouc amortissant tout en rigide car j ai mis trois pointes soundcare sous la plinthe

En enlevant les petits amortisseurs du bras le serrage est meilleur sur le support bras mais je pense que des pieds en caoutchouc sous la plinthe ramèneront le grave je vais essayer


En
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 124] Thorens TD124 Quantité d'huile dans le palier? 09 Avr 2022 21:31 #79

  • ThierryT
  • Portrait de ThierryT
  • Hors Ligne
  • Membre actif
  • Messages : 124
  • Remerciements reçus 2
  • Points : 141
  • Karma: 0
Super !
Bon weekend.
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 124] Thorens TD124 Quantité d'huile dans le palier? 10 Avr 2022 16:18 #80

  • totor26
  • Portrait de totor26
  • Hors Ligne
  • Membre actif
  • Messages : 57
  • Points : 63
  • Karma: 0
J ai remis les petits silents blocs sous le support du bras sme
C était beaucoup trop dégraissé monte en rigide

Par contre avec les vis d origine et ces petits silents blocs je n ai pas un super serrage je trouve les vis ne sont pas complètement serrées en même temps il est dit de pas trop serrer pour ne pas les écraser ces silent blocs

Je devrai mettre de plus gros vis je pense mais je risque de les écraser quand même je ne sais pas trop

Ca marche quand même bien comme ça
L'administrateur a désactivé l'accès en écriture pour le public.
