SUJET : [TD 135] TD 135 MKI

[TD 135] TD 135 MKI 22 Jan 2017 00:40 #1

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3249
  • Remerciements reçus 57
  • Points : 15188
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Erik écrit:
Je m'attaque maintenant au problème électrique avec ce ronronnement dans les HP.
J'ai démonter la masse du bras raccordé au chassis et au moteur (fil jaune) mais rien ne se passe
Je me demande même quelle est l'utilité de cette masse /?/ s
Les tests de continuités n'ont rien donné jusqu'à présent...


La masse du bras reliée a l'ampli c'est indispensable. La masse châssis c'est souvent sans effet.
Ton fil de masse bras est-il bien en continuité ? Ne serait-il pas en l'air côté bras ?
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
Dernière édition: 30 Jan 2017 11:15 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 135] TD 135 MKI 22 Jan 2017 14:11 #2

  • erik
  • Portrait de erik
  • Hors Ligne
  • Membre actif
  • Messages : 186
  • Points : 205
  • Karma: 1
La masse du bras est relié au chassis et au moins des RCA.
Il y a continuité entre cette masse est toute les parties métalliques de la platine ainsi que du plateau...
Après je n'ai pas une masse indépendante pour relier la platine à l'ampli puisque à priori elle n'était pas prévu d'origine

A+Erik
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 135] TD 135 MKI 23 Jan 2017 14:53 #3

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3249
  • Remerciements reçus 57
  • Points : 15188
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Tu devrais .

En sortie de bras 5 connexions utiles et nécessaires:
Vers Cinch G: conducteur G tresse G

Vers borne masse ampli ou préampli:
masse bras (+ masse châssis si on veut, pas souvent nécessaire)

Vers cinch D: tresse D conducteur D

La masse bras n'est pas reliée à un des tresses .
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 135] TD 135 MKI 25 Jan 2017 17:12 #4

  • erik
  • Portrait de erik
  • Hors Ligne
  • Membre actif
  • Messages : 186
  • Points : 205
  • Karma: 1
Merci Thierry, je vas essayer cette solution. :!:

A+Erik
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 135] TD 135 MKI 26 Jan 2017 13:05 #5

  • erik
  • Portrait de erik
  • Hors Ligne
  • Membre actif
  • Messages : 186
  • Points : 205
  • Karma: 1
Bon, il y un léger mieux mais c'est pas encore ça.
Peut-être moins de boucle de masse.
Dans le doute j'ai quand même essayé de la brancher sur un autre ampli et le pb est toujours là :!:
J'ai aussi brancher une autre platine qui elle fonctionne parfaitement.

La masse "déconnectée" du châssis au niveau de la plaquette de connexion reste quand même en continuité avec ce dernier /?/
A priori normal puisque le bras n'est isolé!
Du reste si le problème est au niveau du bras ça va se compliquer un peu :roll:

A+Erik
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 135] TD 135 MKI 26 Jan 2017 14:47 #6

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
les liaisons sur la cellule, certain que c'est ok ?
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 135] TD 135 MKI 26 Jan 2017 16:18 #7

  • erik
  • Portrait de erik
  • Hors Ligne
  • Membre actif
  • Messages : 186
  • Points : 205
  • Karma: 1
Cellule testée avec l’ohmmètre: tout est ok
J'en ai même essayé deux au cas où.
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 135] TD 135 MKI 26 Jan 2017 17:04 #8

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
je pensais plus aux cosses/liaisons au niveau du pc et de la cellule.

en tout cas ce sujet m'intéresse, la dernière fois que j'ai sorti la 135, j'ai eu les mêmes symptômes (un Humm), pas trouvé le pourquoi (alors qu'elle fonctionnait parfaitement avant, et aucun changement n'ayant été fait) ... mais pas cherché, elle est repartie au stockage.

donc si tu trouves la cause, ça m'intéresse !
Dernière édition: 26 Jan 2017 17:05 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 135] TD 135 MKI 26 Jan 2017 23:21 #9

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3249
  • Remerciements reçus 57
  • Points : 15188
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
La masse "déconnectée" du châssis au niveau de la plaquette de connexion reste quand même en continuité avec ce dernier /?/
A priori normal puisque le bras n'est isolé!


Pas compris cela.
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 135] TD 135 MKI 27 Jan 2017 13:05 #10

  • erik
  • Portrait de erik
  • Hors Ligne
  • Membre actif
  • Messages : 186
  • Points : 205
  • Karma: 1
Je ne parle de la masse du bras relié à l'origine au châssis et aux tresses RCA.

Je l'ai isolé et relié directement au châssis ampli.
Néanmoins il y a toujours continuité entre le moteur et le bras
Le moteur est relié au châssis par un fil jaune..

Côté porte cellule tout fonctionne correctement
A+Erik
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 135] TD 135 MKI 27 Jan 2017 20:20 #11

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6487
  • Remerciements reçus 183
  • Points : 77516
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Pour trouver ce genre de panne, j'ai une méthode simple.
Tu prends un morceau de cable élec d'environ un métre.
A un bout la masse de l'ampli, et l'autre bout dans ta main, et tu déplaces cette autre extrémité sur les parties métalliques de ta platine, jusqu’à trouver le zéro-humm. Et là tu sais où est le problème de masse.
Bonne chasse.
Dernière édition: 01 Fév 2017 00:49 par Le bleu.
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 135] TD 135 MKI 29 Jan 2017 20:09 #12

  • erik
  • Portrait de erik
  • Hors Ligne
  • Membre actif
  • Messages : 186
  • Points : 205
  • Karma: 1
J'ouvre donc un nouveau sujet et je m'excuse d'avoir squatter le post de Papamano :mrgreen:

Je pense que le sujet et surtout la solution d'un pb de masse intéressera plusieurs personnes.
Je peux résumé en disant que j'ai un problème de masse sur ma 135.
Certes ce Pb c'est amoindri avec les dernières modifs c.à.d séparation de la masse du bras que je relie directement sur le châssis de l'ampli.
Reste quand même un ommm ( non c'est pas un mantra bouddhiste :) ).

Voilà......
Autre petit souci le réglage du bras qui à tendance à flotter un peu quand je le relève ..
J'en profites pour vous demander quel autre porte cellule puis-je mettre sur le BTD 12S. Je crois un TP 50 mais suis pas sur :roll:

A+Erik
Dernière édition: 30 Jan 2017 11:15 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 135] TD 135 MKI 29 Jan 2017 20:47 #13

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Je suis ... ;-).

Pas d'autre PC malheureux ... il est tellement beau ce pc !.

Mais oui celui de la mkII est compatible bien sur ... ;-)

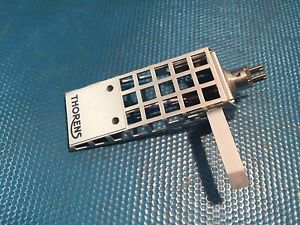

TP 50
Dernière édition: 30 Jan 2017 10:56 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 135] TD 135 MKI 30 Jan 2017 20:23 #14

  • erik
  • Portrait de erik
  • Hors Ligne
  • Membre actif
  • Messages : 186
  • Points : 205
  • Karma: 1
Heu :roll: Personne en aurait un en rabe :mrgreen:
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 135] TD 135 MKI 30 Jan 2017 20:26 #15

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Il en passe de temps en temps sur la baie ... mais ... $$$ ... :cool:

Le pc noir de la MKI est très cher lui aussi ... ;)
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 135] TD 135 MKI 31 Jan 2017 01:01 #16

  • Musico
  • Portrait de Musico
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 1034
  • Remerciements reçus 39
  • Points : 1080
  • Karma: 2
  • Médaille en chocolat

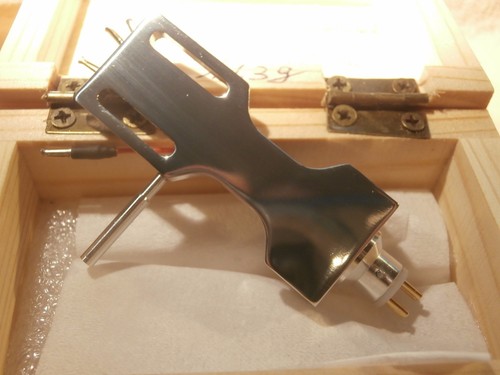

Autres solutions :

www.ebay.fr/itm/NEW-HEADSHELL-FOR-THOREN...1:g:e0oAAOSwFdtX1vXM




ou sinon tu cannibalises un porte cellule de ton choix et tu y montes ceci :
www.ebay.fr/itm/HEADSHELL-4-pin-connecto...6:g:1hoAAOSwCGVX2ZyG
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 135] TD 135 MKI 31 Jan 2017 09:02 #17

  • erik
  • Portrait de erik
  • Hors Ligne
  • Membre actif
  • Messages : 186
  • Points : 205
  • Karma: 1
Oups 150€ avec le port c'est des gros malades :!:
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 135] TD 135 MKI 31 Jan 2017 12:08 #18

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3249
  • Remerciements reçus 57
  • Points : 15188
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Non. C'est de la bonne fabrication. (comme les galets Thorens et Lenco). juste pas donné.
Et considère aussi que le porte cellule est à collier et serrage , donc orientable, donc pas du truc de base.

Ce qui me fait remarquer que l'embout tout seul n'est montable que sur un PC à collier/serrage, qui ne courent pas les rues ...
Mieux vaut acheter l'ensemble je crois.

Je n'ai jamais compris l'engouement pour le PC noir, en tôle d'alu, rigidité moins que moyenne, réglages quasi inexistants et belle cloche de résonance.
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.
