SUJET : calcul stroboscope

calcul stroboscope 20 Jui 2020 09:29 #1

  • sourdingue
  • Portrait de sourdingue
  • Hors Ligne
  • Membre actif
  • Messages : 108
  • Remerciements reçus 1
  • Points : 120
  • Karma: 0
Bonjour a tous ;)
Donc petit problème pour les "matheux"
soit un cercle de 80mm combien de graduations doit comporter ce diamètre ,pour obtenir un effet stroboscopique à 33.33trs , quel serait la largeur des graduations ?
une formule universelle serait intéressante si elle existe de façon à jongler avec des diamètres différents... :;)
L'administrateur a désactivé l'accès en écriture pour le public.

calcul stroboscope 20 Jui 2020 12:05 #2

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2153
  • Remerciements reçus 122
  • Points : 2293
  • Karma: 2
  • Médaille en chocolat
sourdingue écrit:
Bonjour a tous ;)
Donc petit problème pour les "matheux"
soit un cercle de 80mm combien de graduations doit comporter ce diamètre ,pour obtenir un effet stroboscopique à 33.33trs , quel serait la largeur des graduations ?
une formule universelle serait intéressante si elle existe de façon à jongler avec des diamètres différents... :;)

Le diamètre n'intervient pas ! :;)

Il faut en tout 180 graduations (c'est à dire une tous les 2° d'angle) quelque soit le diamètre...

Le diamètre n'intervient que pour l'espacement des graduations : par exemple pour un disque de 80 mm de diamètre, il faudra mettre une graduation tous les Pi x 80 / 180 mm, c'est à dire tous les 1,4 mm environ...

;)
L'administrateur a désactivé l'accès en écriture pour le public.

calcul stroboscope 20 Jui 2020 12:20 #3

  • sourdingue
  • Portrait de sourdingue
  • Hors Ligne
  • Membre actif
  • Messages : 108
  • Remerciements reçus 1
  • Points : 120
  • Karma: 0
oui ! ;) mais .........
y'a un truc que je pige pas... j'avais une transcriptor hydraulic référence et je me souviens du strobo en "plastoc" et j'avais pas les 180 graduations , c'est pour ça que je voyais le truc plus complexe ,
( Actuellement je suis très très fatigué et les choses évidentes deviennent très complexe pour moi ?-| donc :? )
je dit ça parce que faire 180 graduation avec un diviseur sur une pièce au tour :? :cry:
images.reverb.com/image/upload/s--zEJiPO...sv2adqcheqnq2dkf.jpg
rien que de penser à ça.... U°)
Dernière édition: 20 Jui 2020 12:21 par sourdingue.
L'administrateur a désactivé l'accès en écriture pour le public.

calcul stroboscope 20 Jui 2020 14:19 #4

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2153
  • Remerciements reçus 122
  • Points : 2293
  • Karma: 2
  • Médaille en chocolat

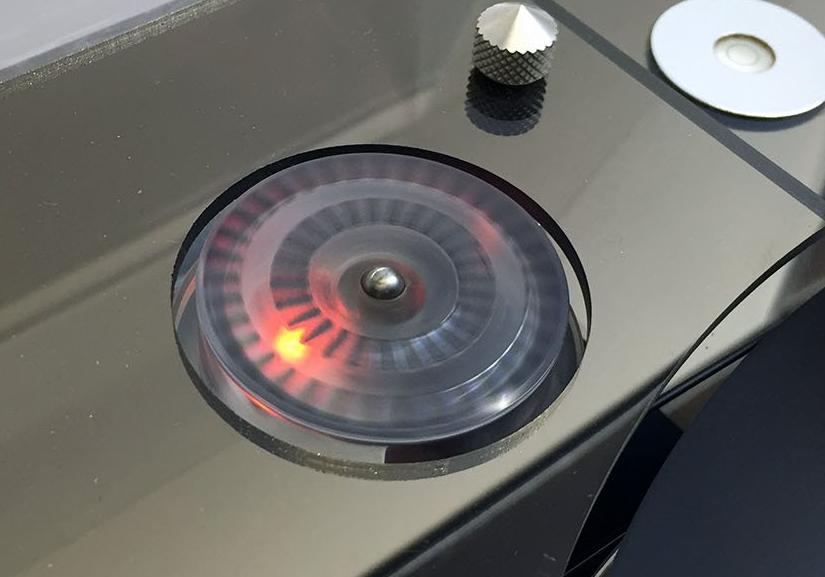

Sur les Transcriptors Hydraulic Référence il s'agit d'un stroboscope indirect qui tourne beaucoup plus vite que 33,33 t/mn, raison pour laquelle il nécessite moins de graduations.

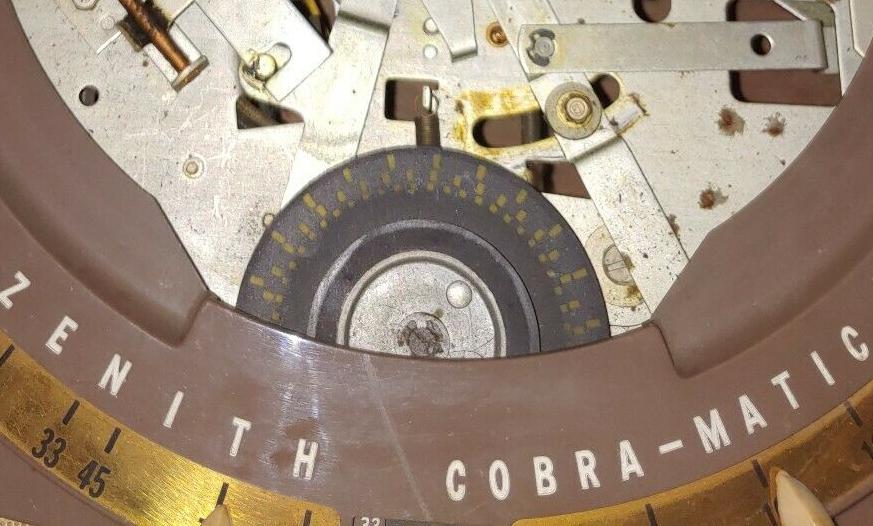

C'est la même chose sur les Zenith Cobramatic...




J'avais d'ailleurs déjà expliqué ce concept dans ce sujet consacré à la Zenith...
L'administrateur a désactivé l'accès en écriture pour le public.

calcul stroboscope 20 Jui 2020 15:55 #5

  • Le bleu
  • Portrait de Le bleu
  • en ligne
  • Administrateur
  • Messages : 6636
  • Remerciements reçus 188
  • Points : 81707
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Bien-vu AA :ok:


Pour Marc, oubli le tour, marteau/burin, à l'ancienne U°)
L'administrateur a désactivé l'accès en écriture pour le public.

calcul stroboscope 20 Jui 2020 16:14 #6

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2153
  • Remerciements reçus 122
  • Points : 2293
  • Karma: 2
  • Médaille en chocolat
sourdingue écrit:
je dit ça parce que faire 180 graduation avec un diviseur sur une pièce au tour :? :cry:
rien que de penser à ça.... U°)

Et si on prenait le problème à la racine ? :;)

Tu veux fabriquer un strobo pour contrôler la vitesse de quelle platine ?
C'est pour la magnifique DIY à moteur Verdier et 4 supports de bras ??? ?-|
L'administrateur a désactivé l'accès en écriture pour le public.

calcul stroboscope 20 Jui 2020 18:00 #7

  • JGN
  • Portrait de JGN
  • Hors Ligne
  • Moderateur
  • J'aime si la chanteuse a un beau son dans son clip
  • Messages : 1776
  • Remerciements reçus 73
  • Points : 22701
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
33 tours 1/3 ? E, en plus ça ne tombe pas juste ... la division 1/3 a une infinité de décimales, donc tout strobo est faux *ttg>

Et comme le dit AA, le diamètre est neutre dans le calcul. _-:

cadeau : Encoder Designer Program
www.softpedia.com/get/Others/Home-Educat...Encoder-Design.shtml
Dernière édition: 20 Jui 2020 18:08 par JGN.
L'administrateur a désactivé l'accès en écriture pour le public.

calcul stroboscope 20 Jui 2020 18:06 #8

  • Le bleu
  • Portrait de Le bleu
  • en ligne
  • Administrateur
  • Messages : 6636
  • Remerciements reçus 188
  • Points : 81707
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
A propos de 33 1/3, je fouillais sur le web pour trouver une formule de calcule pour le strobo, et je lis :
- les disques 33tr de 30cm se lisent à 33,33tr
- les vieux disques 33tr de 25cm se lisent à 33,00tr

Donc 2 vitesses pour les 33tr.... _-:
L'administrateur a désactivé l'accès en écriture pour le public.

calcul stroboscope 20 Jui 2020 19:07 #9

  • sourdingue
  • Portrait de sourdingue
  • Hors Ligne
  • Membre actif
  • Messages : 108
  • Remerciements reçus 1
  • Points : 120
  • Karma: 0
Analog Addict écrit:
sourdingue écrit:
je dit ça parce que faire 180 graduation avec un diviseur sur une pièce au tour :? :cry:
rien que de penser à ça.... U°)

Et si on prenait le problème à la racine ? :;)

Tu veux fabriquer un strobo pour contrôler la vitesse de quelle platine ?
C'est pour la magnifique DIY à moteur Verdier et 4 supports de bras ??? ?-|
oui , je voudrais en un seul coup d’œil contrôler la vitesse de rotation , j'avais fait un palet presseur en inox et je voulais graver dessus les encoches correspondante à la bonne vitesse au tour avec un diviseur ...
L'administrateur a désactivé l'accès en écriture pour le public.

calcul stroboscope 20 Jui 2020 19:22 #10

  • sourdingue
  • Portrait de sourdingue
  • Hors Ligne
  • Membre actif
  • Messages : 108
  • Remerciements reçus 1
  • Points : 120
  • Karma: 0
JGN écrit:
33 tours 1/3 ? E, en plus ça ne tombe pas juste ... la division 1/3 a une infinité de décimales, donc tout strobo est faux *ttg>

Et comme le dit AA, le diamètre est neutre dans le calcul. _-:

cadeau : Encoder Designer Program
www.softpedia.com/get/Others/Home-Educat...Encoder-Design.shtml

oui.... :oops: la j'ai pas trop la tête à ça , mais :
si je comprends bien , un programme pour créer des encodeur ? donc tu sélectionne un diamètre et t'es graduation correspondent à l'encodage ? mais c'est pour déterminer une position ? non? ?-|
comment intervient le paramètre vitesse?
( je te dit , :oops: j'ai pas télécharger le truc , j'ai juste survolé la description , je peut très certainement pu passer à coté des fonctionnalités _-: )
L'administrateur a désactivé l'accès en écriture pour le public.

calcul stroboscope 20 Jui 2020 19:30 #11

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2153
  • Remerciements reçus 122
  • Points : 2293
  • Karma: 2
  • Médaille en chocolat
JGN écrit:
33 tours 1/3 ? E, en plus ça ne tombe pas juste ... la division 1/3 a une infinité de décimales, donc tout strobo est faux *ttg>

(//)

Mais si ça tombe juste ! c'est d'ailleurs la seule vitesse qui tombe juste (33,33) aussi bien en Europe qu'aux USA... :ok:

C'est le 45 tours qui ne tombe pas juste en Europe (45,11 lorsque le strobo est immobile).
Par contre aux USA, pile-poil 45,00... Forcément, le 45 tours c'est un format américain ! *ttg>
Dernière édition: 20 Jui 2020 19:35 par Analog Addict.
L'administrateur a désactivé l'accès en écriture pour le public.

calcul stroboscope 20 Jui 2020 19:44 #12

  • Le bleu
  • Portrait de Le bleu
  • en ligne
  • Administrateur
  • Messages : 6636
  • Remerciements reçus 188
  • Points : 81707
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Analog Addict écrit:
Mais si ça tombe juste ! c'est d'ailleurs la seule vitesse qui tombe juste (33,33) aussi bien en Europe qu'aux USA... :ok:


Mais aux us, les ampoules pour "voir" sont en 60hrz, donc c'est un autre dessin, ce n'est plu 180, non?
L'administrateur a désactivé l'accès en écriture pour le public.

calcul stroboscope 20 Jui 2020 20:03 #13

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2153
  • Remerciements reçus 122
  • Points : 2293
  • Karma: 2
  • Médaille en chocolat
Le bleu écrit:
Mais aux us, les ampoules pour "voir" sont en 60hrz, donc c'est un autre dessin, ce n'est plu 180, non?

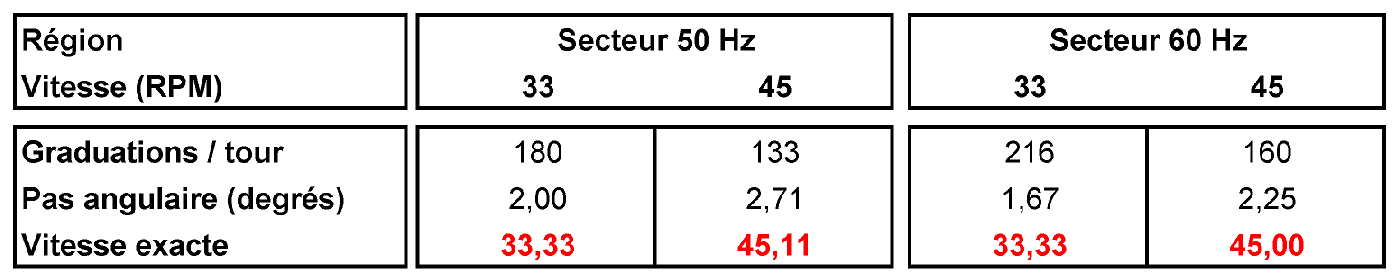

Exact ! :ok: Aux USA c'est 216 graduations. Encore plus chiant à sculpter ! *ttg>


EDIT :

Dernière édition: 20 Jui 2020 20:07 par Analog Addict.
L'administrateur a désactivé l'accès en écriture pour le public.

calcul stroboscope 20 Jui 2020 20:31 #14

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2153
  • Remerciements reçus 122
  • Points : 2293
  • Karma: 2
  • Médaille en chocolat
sourdingue écrit:
oui , je voudrais en un seul coup d’œil contrôler la vitesse de rotation , j'avais fait un palet presseur en inox et je voulais graver dessus les encoches correspondante à la bonne vitesse au tour avec un diviseur ...

Si tu veux l'utiliser avec n'importe quel éclairage, il te faudra faire 180 graduations.

Mais avec un éclairage spécifique, on peut réduire le nombre de graduations : par exemple avec un dispositif à LED assez simple (3 ou 4 composants), on pourrait déjà descendre à 90 graduations seulement. Et même 45 graduations en complexifiant encore un peu le montage, à condition d'accepter que le "clignotement" devienne perceptible à l’œil...
L'administrateur a désactivé l'accès en écriture pour le public.

calcul stroboscope 21 Jui 2020 10:46 #15

  • sourdingue
  • Portrait de sourdingue
  • Hors Ligne
  • Membre actif
  • Messages : 108
  • Remerciements reçus 1
  • Points : 120
  • Karma: 0
Vu :ok: donc j'ai fait mon calcul pour un éclairage avec une fréquence de 50hertz :
180 trous de 0.75 de Ø pour avoir une distance égale trous / intervalle .
je parle de trous , mais je comptais faire une amorce de perçage de 1mm de profondeur et remplir de peinture noire en fait.
le palet aurais été en alu pas de pbm mais la en inox, avec un foret de 0.75 le tout sans faire de connerie... _-: c'est pas gagné..
l'avantage si je le fait coût 0€ .
Autre solution la gravure laser , je suis sur un autre forum et certains membres sont équipés , si ça ne coûte pas un organe pour le faire je vais voir.. ?-|
L'administrateur a désactivé l'accès en écriture pour le public.

calcul stroboscope 21 Jui 2020 12:52 #16

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2153
  • Remerciements reçus 122
  • Points : 2293
  • Karma: 2
  • Médaille en chocolat
sourdingue écrit:
180 trous de 0.75 de Ø pour avoir une distance égale trous / intervalle .
je parle de trous , mais je comptais faire une amorce de perçage de 1mm de profondeur et remplir de peinture noire en fait.

La distance égale trous / intervalle n'est pas une obligation : le trou peut être plus grand ou plus petit que l'intervalle.

AMHA la peinture noire n'est pas indispensable non plus car la différence de réflexion lumineuse sur l'inox entre l'intervalle et l'amorce de perçage sera bien visible.

Une autre solution serait de peindre une "ceinture" noire avant perçage, les trous apparaîtront en négatif, inox sur fond noir...

Quelques idées à lire ici pour refaire la couronne stroboscopique d'un plateau de Garrard 401.

Si la gravure laser est à un tarif raisonnable, c'est encore la solution la plus simple. Tu nous diras...
L'administrateur a désactivé l'accès en écriture pour le public.
Cet utilisateur a été remercié pour son message par: sourdingue

calcul stroboscope 21 Jui 2020 13:02 #17

  • sourdingue
  • Portrait de sourdingue
  • Hors Ligne
  • Membre actif
  • Messages : 108
  • Remerciements reçus 1
  • Points : 120
  • Karma: 0
:cool: la je "gamberge" sec! pour occuper mes dix doigts , avec plein de projets dans ma tête je vais réfléchir voir ce que je peut faire ... :;)
L'administrateur a désactivé l'accès en écriture pour le public.

calcul stroboscope 21 Jui 2020 13:10 #18

  • JGN
  • Portrait de JGN
  • Hors Ligne
  • Moderateur
  • J'aime si la chanteuse a un beau son dans son clip
  • Messages : 1776
  • Remerciements reçus 73
  • Points : 22701
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
AA c'est vrai que l'erreur est infime ou négligeable mais il n'en reste pas moins que 1/3 çà ne peut pas faire exactement 0,33, je persiste *ttg>

Après ça, je vous autorise à pratiquer l'arrondi, avec ma bénédiction.

Sourdingue, je n'ai pas pratiqué ce logiciel. C'était juste pour info.
J'avais une autre référence, mais apparemment le site était fermé et ils indiquaient celui-là
L'administrateur a désactivé l'accès en écriture pour le public.
