Salut à tous!

Il y a pas mal de temps, un collègue me ramenait une vieille radio à lampes à l’atelier pour y jeter un oeil et éventuellement la remettre en route.

Il s’agit vraisemblablement d’un modèle qui était proposé en kit à monter soi-même, et une platine a été montée dessus.

C’est une platine à galet, mais je ne vois ni marque ou modèle.. peut être que l’un de vous la connait?
Les seules infos que j’ai sont qu’elle semble être mono, 16-33-45-78 tours, et diamant réversible 78/microsillon et dispose d’un chargeur de 45 tours..

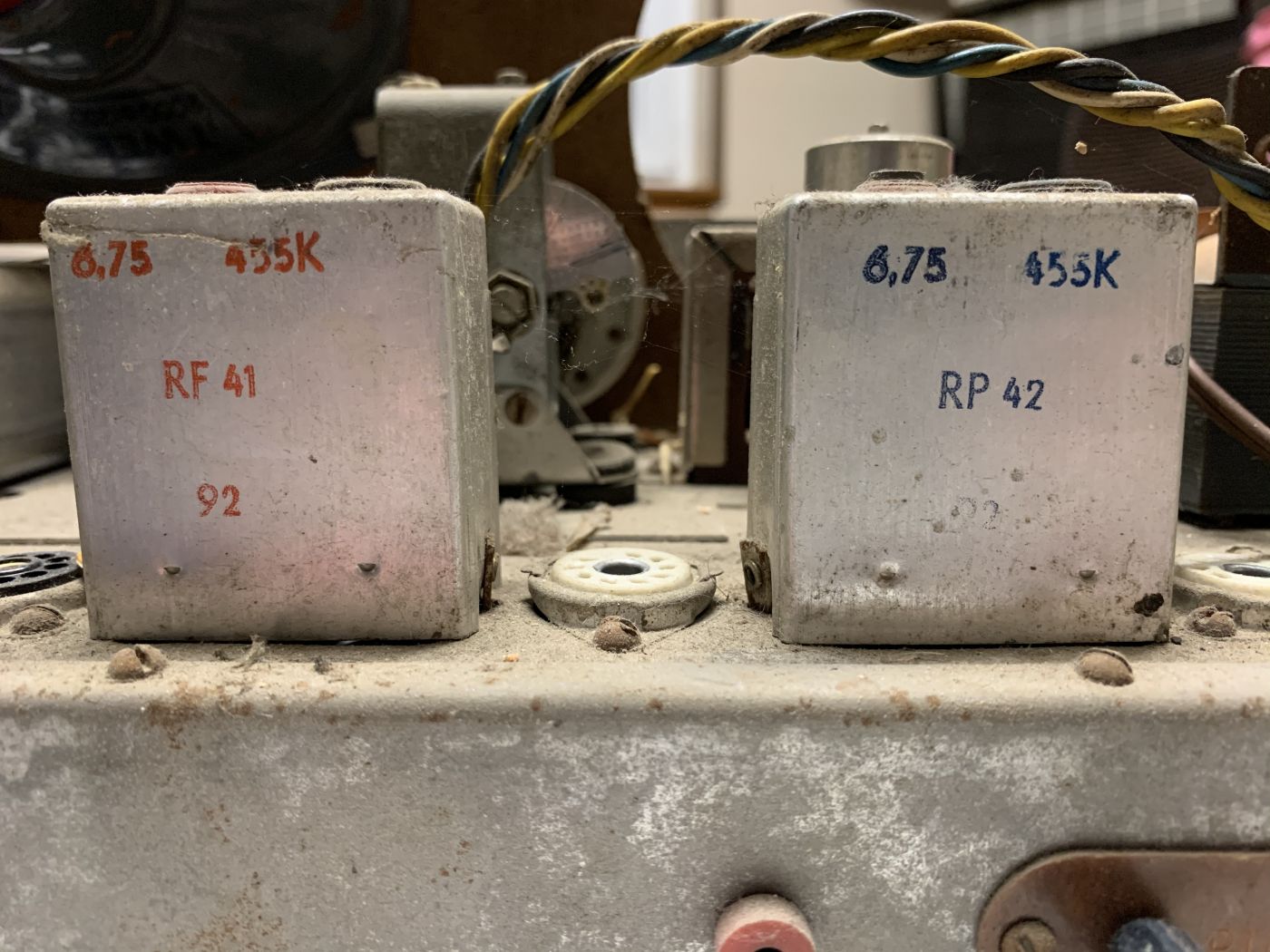

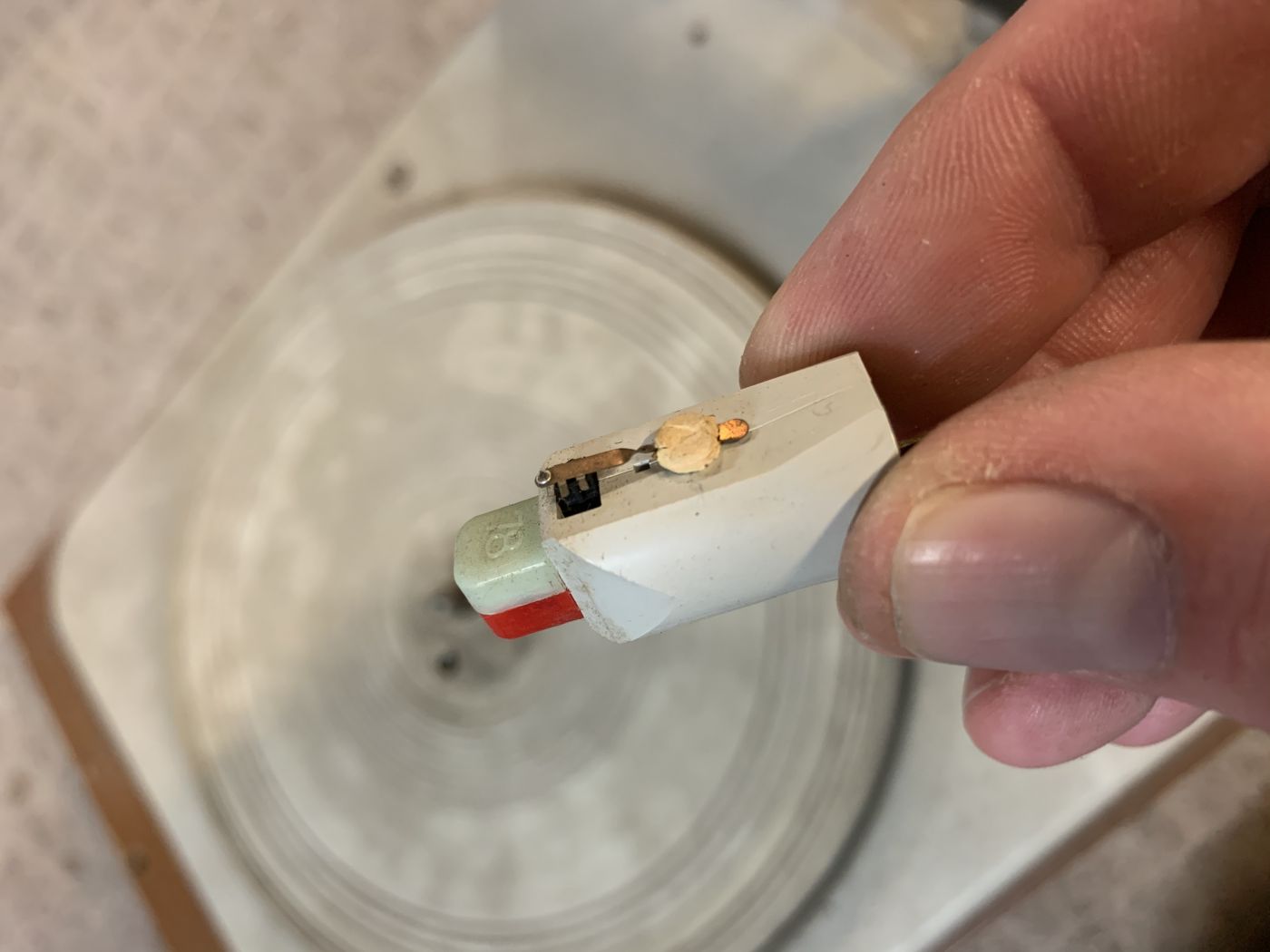

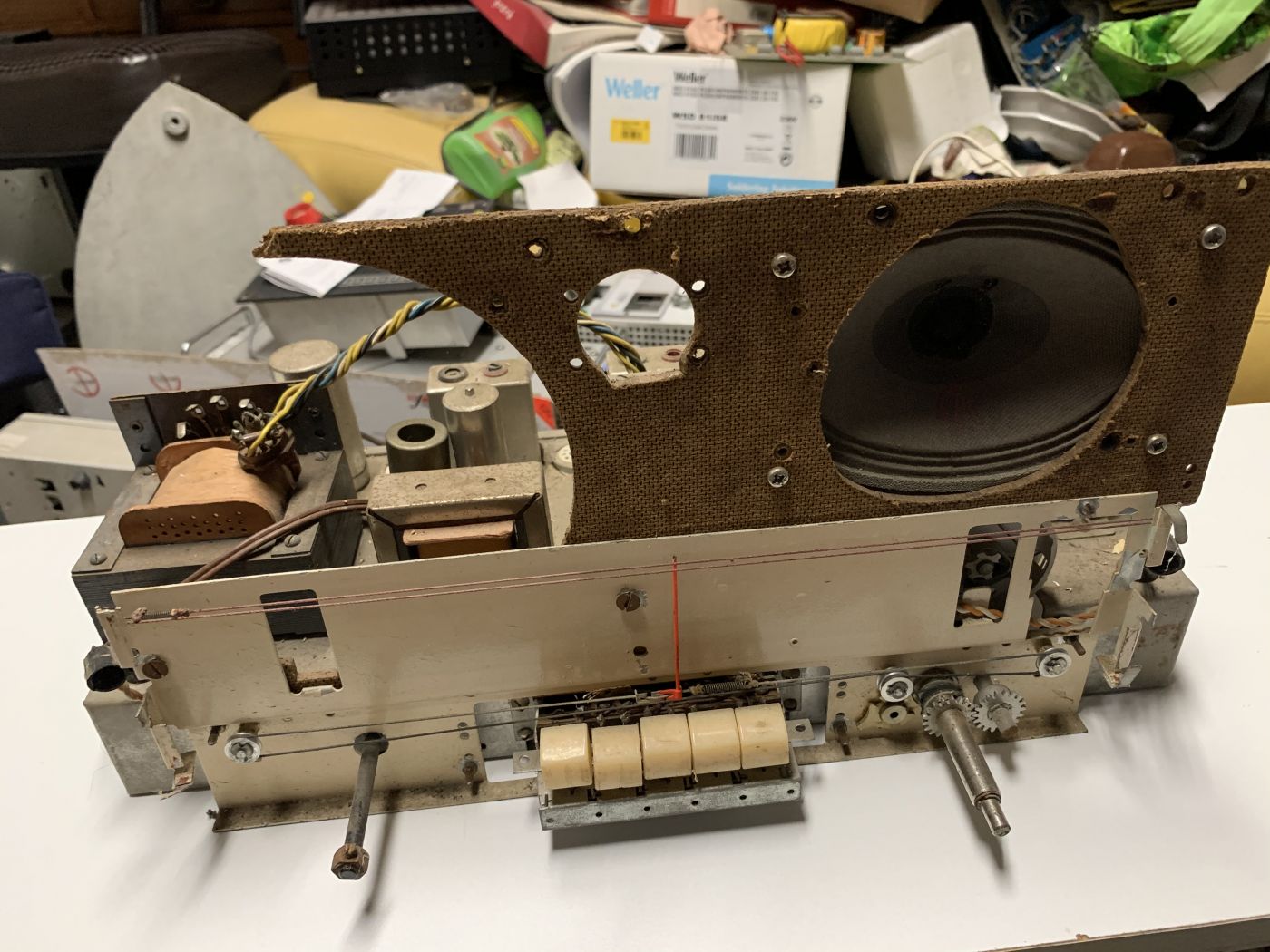

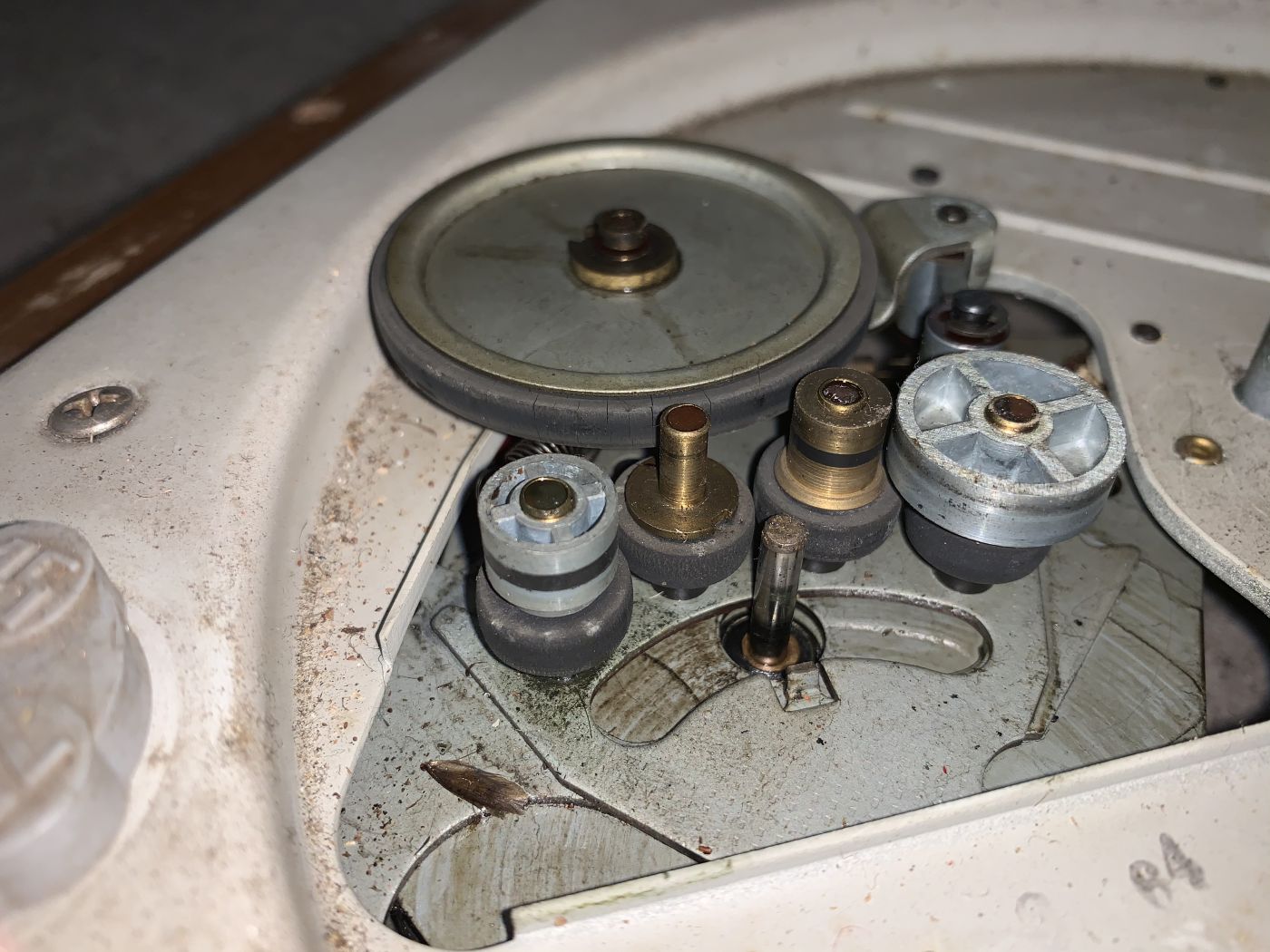

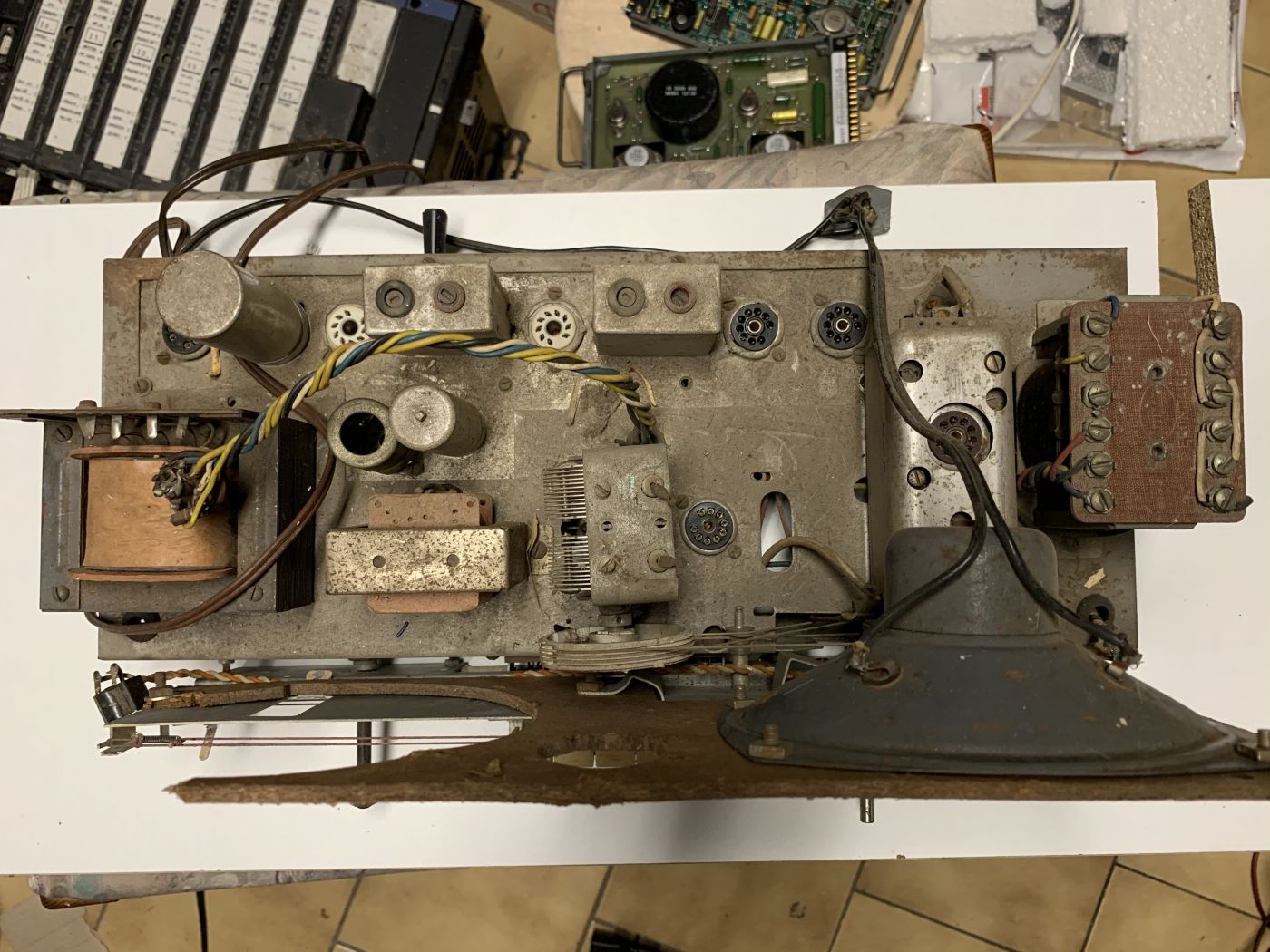

Je vous joins quelques photos!

Merci d’avance et portez-vous bien!









Dernière édition: 27 Nov 2020 14:23 par KiwisRomanus.
L'administrateur a désactivé l'accès en écriture pour le public.

[ Inconnue ] A la recherche d’infos pour une platine pour vieille radio 27 Nov 2020 14:54 #2

  • Musico
  • Portrait de Musico
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 1039
  • Remerciements reçus 39
  • Points : 1085
  • Karma: 2
  • Médaille en chocolat
C'est effectivement une platine que l'on retrouve sous plusieurs marques, souvent en valise. Le bras est parfois différent.
Tu peux la retrouver par exemple sur le modèle "Musico" de Thorens.
Rien de transcendant.
L'administrateur a désactivé l'accès en écriture pour le public.
Cet utilisateur a été remercié pour son message par: KiwisRomanus

[ Inconnue ] A la recherche d’infos pour une platine pour vieille radio 28 Nov 2020 22:51 #3

  • KiwisRomanus
  • Portrait de KiwisRomanus
  • Hors Ligne
  • Passionné
  • Messages : 266
  • Remerciements reçus 3
  • Points : 289
  • Karma: 0
Ok merci Musico!

Donc ça ne sert à rien que j’essaie de retaper quoi que ce soit..
Au pire, je lui nettoie pour que ça fasse pas trop tache et il se contente de la radio, et si vraiment il veut mettre des vinyles, bha on peut voir pour en trouver une en état..
L'administrateur a désactivé l'accès en écriture pour le public.

[ Inconnue ] A la recherche d’infos pour une platine pour vieille radio 28 Nov 2020 23:31 #4

  • Musico
  • Portrait de Musico
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 1039
  • Remerciements reçus 39
  • Points : 1085
  • Karma: 2
  • Médaille en chocolat
A part la cellule, le joint torique pour le galet et les deux gros condos à changer, il n'y a pas grand chose à faire à part du nettoyage...
Mais tu peux sûrement trouver la même nickel dans une valise.
L'administrateur a désactivé l'accès en écriture pour le public.

[ Inconnue ] A la recherche d’infos pour une platine pour vieille radio 28 Nov 2020 23:32 #5

  • Musico
  • Portrait de Musico
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 1039
  • Remerciements reçus 39
  • Points : 1085
  • Karma: 2
  • Médaille en chocolat
Avec le changeur de 45 tours, c'est toujours sympa de se lancer une série de 45 tours.
L'administrateur a désactivé l'accès en écriture pour le public.

[ Inconnue ] A la recherche d’infos pour une platine pour vieille radio 28 Nov 2020 23:52 #6

  • KiwisRomanus
  • Portrait de KiwisRomanus
  • Hors Ligne
  • Passionné
  • Messages : 266
  • Remerciements reçus 3
  • Points : 289
  • Karma: 0
Il y a ça à faire oui, et changer les suspensions du moteur qui se sont liquéfiées, le couvre plateau qui lui s’est solidifié, et enfin le repose bras qui bouge de partout et aucun moyen de poser correctement le bras (peut-être même quelque chose de cassé).

J’envisageais effectivement ton idée de trouver une valise propre pour faire le switch s’il tient absolument à passer des vinyles.

Là, c’est lui le patron, moi je rends compte et j’exécute :D :mrgreen:
L'administrateur a désactivé l'accès en écriture pour le public.

[ Inconnue ] A la recherche d’infos pour une platine pour vieille radio 29 Nov 2020 00:45 #7

  • Musico
  • Portrait de Musico
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 1039
  • Remerciements reçus 39
  • Points : 1085
  • Karma: 2
  • Médaille en chocolat
et la radio ressemble à quoi ?
L'administrateur a désactivé l'accès en écriture pour le public.

[ Inconnue ] A la recherche d’infos pour une platine pour vieille radio 29 Nov 2020 01:26 #8

  • KiwisRomanus
  • Portrait de KiwisRomanus
  • Hors Ligne
  • Passionné
  • Messages : 266
  • Remerciements reçus 3
  • Points : 289
  • Karma: 0

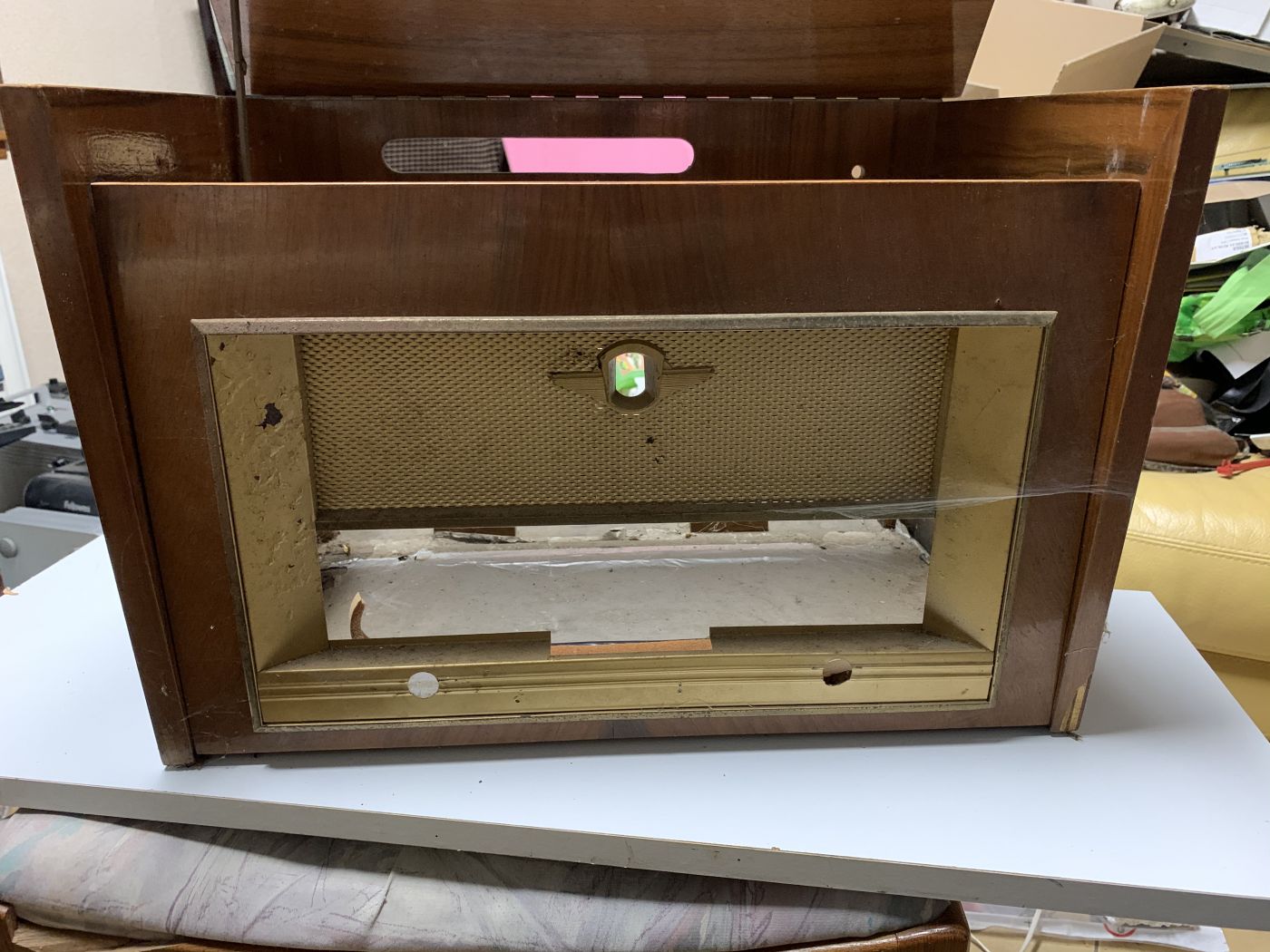

Ça ressemble fort à un kit..

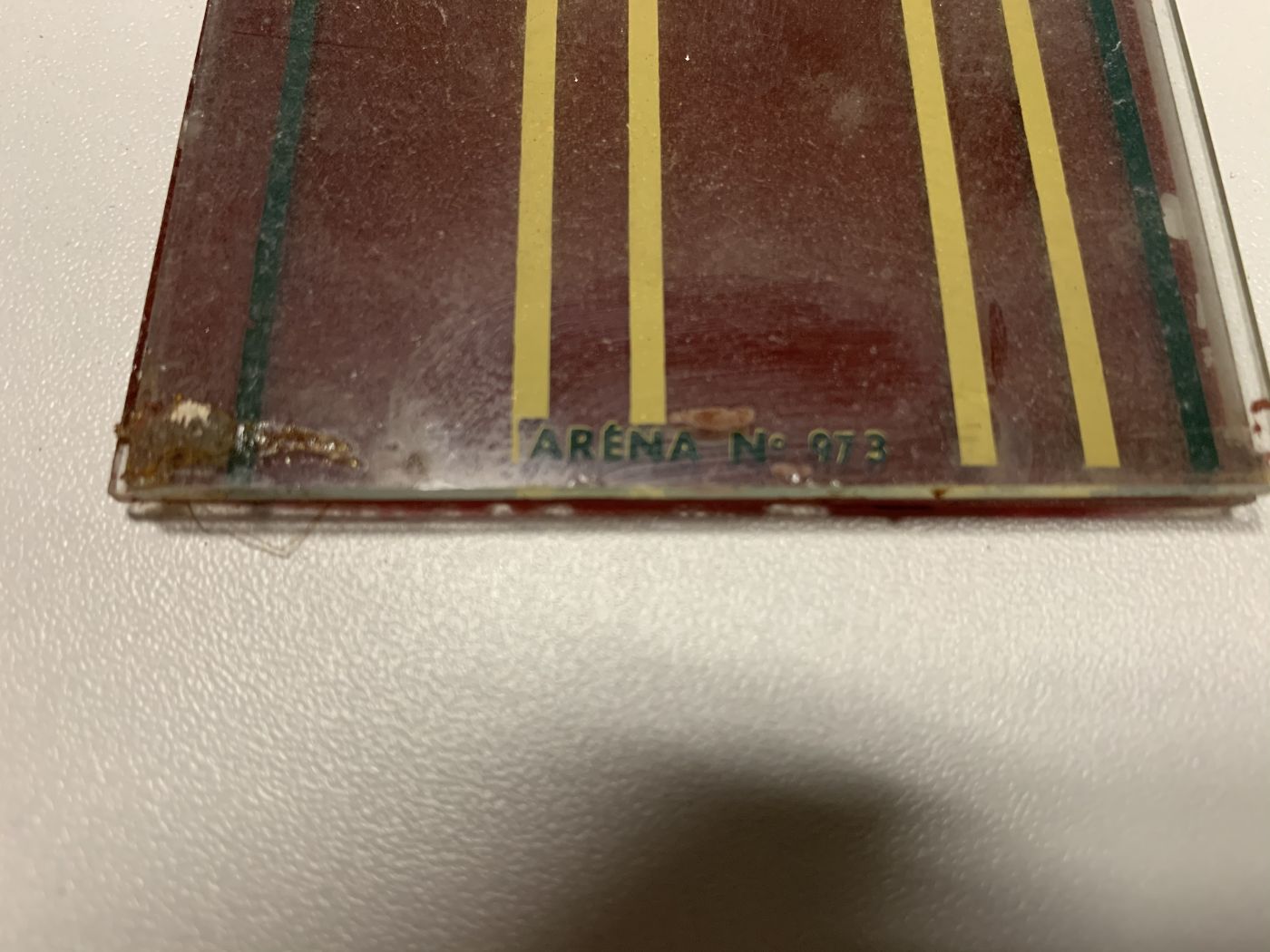

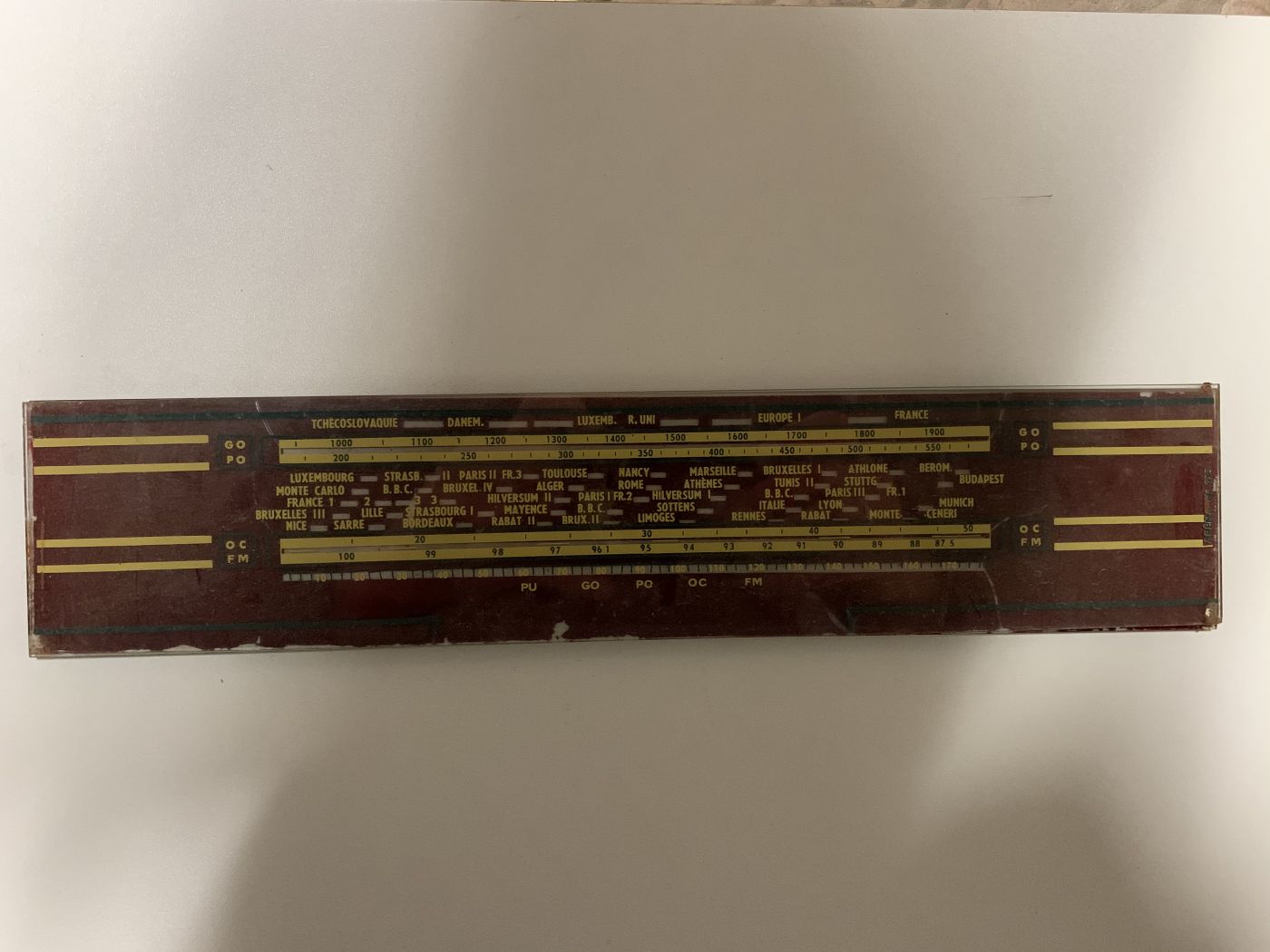

Aucune marque n’est présente, et sur la glace la seule mention visible est un « ARENA No 973 ».

La plaque d’isorel était prévu pour un HP plus grand et un oeil magique, au final sera monté un HP Tweeter Audax ovale dans un trou presque rond ?-| :JGN)

L’étage de puissance est intéressant par contre, un push-pull d’EL84, drivées par une ECC83 sur un transfo de sortie TU101.

Elle dispose de la FM via son bloc séparé.

L’ébénisterie n’a rien de folichon, et autour du trou pour l’oeil magique, à l’arrière, on trouve deux cosses non soudées.
Peut être une antenne AM intégrée dans le décor?















L'administrateur a désactivé l'accès en écriture pour le public.

[ Inconnue ] A la recherche d’infos pour une platine pour vieille radio 29 Nov 2020 09:01 #9

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2153
  • Remerciements reçus 122
  • Points : 2293
  • Karma: 2
  • Médaille en chocolat
KiwisRomanus écrit:
Ça ressemble fort à un kit..
C'est pas un kit ! (//)





ARENA (Ateliers RENé hAlftermeyer) à Montreuil, a commencé comme fabricant de composants pour télégraphes et TSF (bobines, condensateurs variables, dispositifs mécaniques...) avant de fabriquer des postes complets jusque dans les années 60 (production tout de même marginale) puis, de se recentrer dans la sous-traitance de sous-ensembles pour l'industrie radio-TV jusqu'à la fin des années 70. Peu avant de disparaitre ses activités avaient été absorbées par le groupe Thomson.

Exemple de sous traitance : les cartes ampli BF de ce combiné Paris-Vox avec platine Dual 1214 qui a fait l'objet d'un dépannage dans ce forum : on aperçoit ce logo sur les circuits imprimés

Le poste de ton ami est apparemment très rare. Le PP d'EL84 devait servir un grave-médium 21 ou 24 cm qui a disparu (mais dont on devine la découpe à gauche) et ce tweeter qui a survécu... Ca devait sonner pas mal en FM !

Ici un lien vers une restauration de poste ARENA
www.audiovintage.fr/leforum/viewtopic.php?t=17784

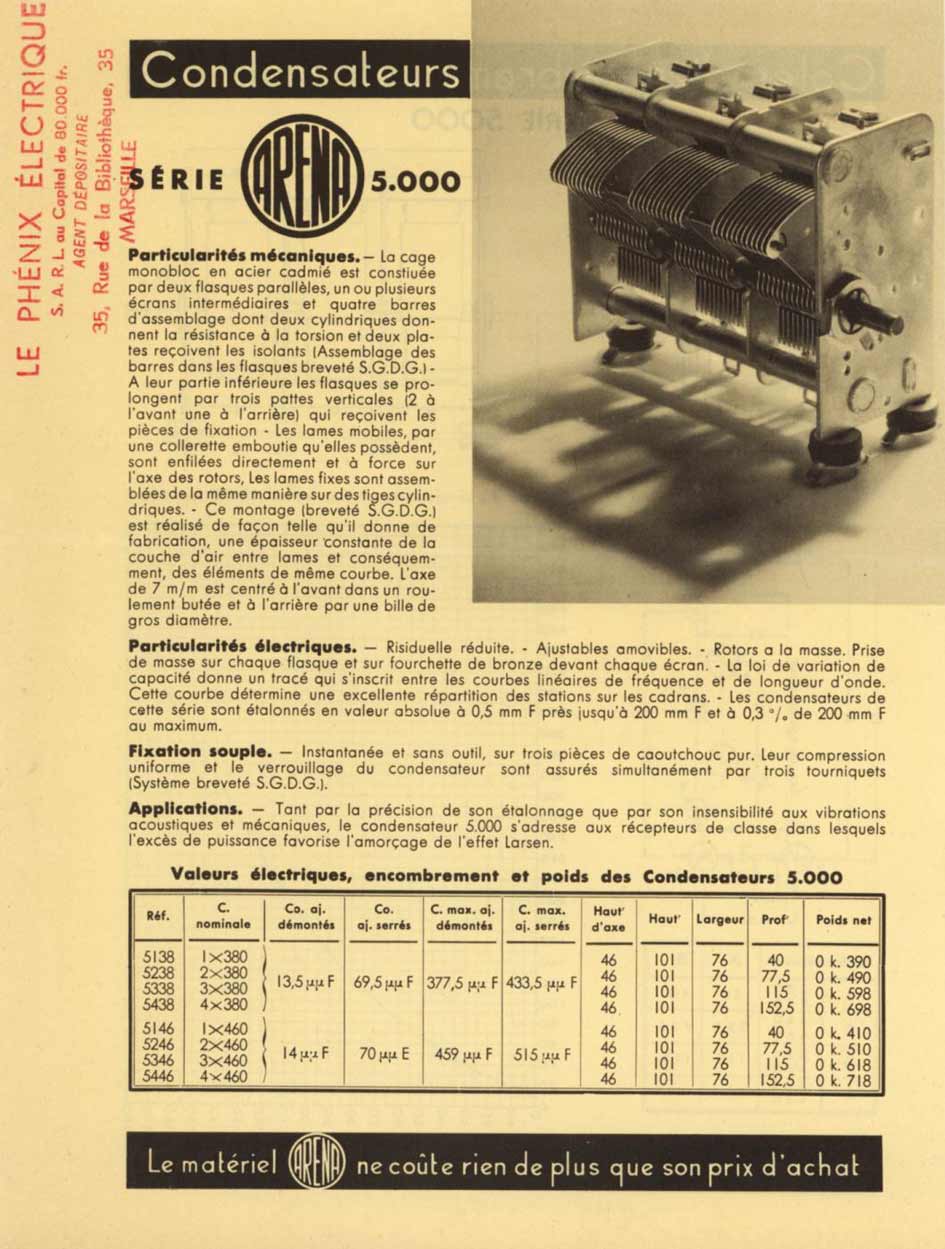

Et ci-dessous une pub d'époque de condensateurs variables ARENA

L'administrateur a désactivé l'accès en écriture pour le public.

[ Inconnue ] A la recherche d’infos pour une platine pour vieille radio 29 Nov 2020 21:03 #10

  • KiwisRomanus
  • Portrait de KiwisRomanus
  • Hors Ligne
  • Passionné
  • Messages : 266
  • Remerciements reçus 3
  • Points : 289
  • Karma: 0
Merci de ta réponse Analog Addict!

Je ne connaissais pas du tout l’histoire de cette marque, c’est très intéressant.
Effectivement le CV porte aussi leur emblème!

Mais du coup, ne serait-il pas possible qu’ils aient simplement fourni des pièces détachées à un ensemble à faire soi-même, ou alors que l’ancien proprio (un curé un peu bricoleur, selon mon collègue) aurait pu tout acheter séparément et faire une radio DIY avec tout ça?

En fait, beaucoup de petits détails me font vraiment penser à du « gros » bricolage..
Utilisation de scotch transparent, une douille banane implantée à l’arrière, l’axe du bouton de réglage de l’accord est à deux étages, mais seul le central fait varier les CV AM et du bloc FM.

Ensuite, je ne pense pas qu’il y ait eu d’autre haut parleur que celui-ci, car sur le câble (type secteur :mdr: ) qui va du TA vers le HP, il y a aussi une embase jack 3,5mm, pour un HP externe. Enfin la plaque d’isorel est fixée tellement bas, que selon moi le saladier du prétendu HP serait au niveau du transfo d’alim et de la self de lissage, et une partie de sa membrane serait masquée par la tôle de support de la glace des stations.

M’enfin, je peux me tromper sur tout ça évidemment k;) :mrgreen:


PS: Merci pour les liens, dommage qu’on ne connaisse pas le fin mot de l’histoire du combiné Paris-Vox :roll:
Dernière édition: 29 Nov 2020 21:08 par KiwisRomanus.
L'administrateur a désactivé l'accès en écriture pour le public.

[ Inconnue ] A la recherche d’infos pour une platine pour vieille radio 29 Nov 2020 23:35 #11

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2153
  • Remerciements reçus 122
  • Points : 2293
  • Karma: 2
  • Médaille en chocolat
La difficulté c'est que la production ARENA de postes radio assemblés a été relativement marginale. Conséquence : un seul modèle (sans photo) référencé dans radiomuseum, aucun dans DocTSF... Il y a sans-doute eu de nombreux modèles différents mais vendus chacun en si faible quantité que certains sont aujourd'hui totalement introuvables (et en tous cas, non référencés sur le net), cas du "973"...


KiwisRomanus écrit:
Mais du coup, ne serait-il pas possible qu’ils aient simplement fourni des pièces détachées à un ensemble à faire soi-même, ou alors que l’ancien proprio (un curé un peu bricoleur, selon mon collègue) aurait pu tout acheter séparément et faire une radio DIY avec tout ça?
Tu as raison, on ne peut pas l'exclure ! Car à défaut de fournir des "Kits" complets, j'ai lu quelque part que ARENA avait un temps proposé des glaces de cadran associées aux CV de sa fabrication : bien que destinées aux industriels "assembleurs", rien ne permet d'exclure qu'un particulier bricoleur averti, ait pu se procurer ces pièces pour fabriquer sa radio DIY... Une tendance similaire a existé durant les années 70 où l'on pouvait se construire un tuner FM à partir de modules "GORLER", les mêmes qu'utilisés dans certains tuners de marques HDG (notamment Cabasse), mais qui étaient également disponibles à la vente en boutique spécialisée (ex : Magnetic-France).

Reste que pour les raisons évoqués ci-dessus, difficile de dire aujourd'hui si "973" est la référence d'un poste complet ou juste la référence d'une glace de cadran. Et dans la première hypothèse, le poste d'origine a pu subir toutes sortes de bricolages, cannibalismes et autres 'tweaks" sans qu'on puisse le vérifier, faute de pouvoir le comparer au modèle original intact...
Dernière édition: 29 Nov 2020 23:38 par Analog Addict.
L'administrateur a désactivé l'accès en écriture pour le public.

[ Inconnue ] A la recherche d’infos pour une platine pour vieille radio 30 Nov 2020 00:02 #12

  • KiwisRomanus
  • Portrait de KiwisRomanus
  • Hors Ligne
  • Passionné
  • Messages : 266
  • Remerciements reçus 3
  • Points : 289
  • Karma: 0
Je comprends mieux, en effet !

En fait, je partais du principe que le numéro sur la glace était bien celui de la glace et non d'un poste complet, puisque dans la "galerie des glaces" de tsf-radio.org il y a pas mal de modèles de glaces Arena avec des numéros: www.tsf-radio.org/pg.php?p=15

Mais effectivement, il n'est pas à exclure qu'il s'agissait d'un poste complet, et modifié par la suite par son proprio, et que ce soit à cause de ça qu'il paraisse tellement bricolé :ok:
Dernière édition: 30 Nov 2020 00:05 par KiwisRomanus.
L'administrateur a désactivé l'accès en écriture pour le public.

[ Inconnue ] A la recherche d’infos pour une platine pour vieille radio 30 Nov 2020 09:11 #13

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2153
  • Remerciements reçus 122
  • Points : 2293
  • Karma: 2
  • Médaille en chocolat
KiwisRomanus écrit:
(...) Enfin la plaque d’isorel est fixée tellement bas, que selon moi le saladier du prétendu HP serait au niveau du transfo d’alim et de la self de lissage, et une partie de sa membrane serait masquée par la tôle de support de la glace des stations.
Possible que l'isorel ait été retourné horizontalement et que le prétendu HP de grave (si tant est qu'il ait existé) se trouvait du côté du transfo de sortie... En revanche j'avais pas fait attention mais effectivement, une partie de la membrane qui débouche sur la tôle support de glace, acoustiquement c'est moyen !!! _-:

Mouuuais... ?-| La seule chance d'éclaircir le mystère serait que tu postes quelques photos sur un forum spécialisé en TSF et vieilles radios, en espérant qu'un passionné reconnaisse l'appareil... Mais c'est pas gagné !

D'ailleurs, dans les bases de données genre DocTSF il traîne encore pas mal de photos d'appareils "orphelins" que personne n'a su identifier et dont à coup sûr, au moins une partie est d'origine DIY. J'ai moi même une platine inconnue que même les kadors du VE n'ont pas pu identifier !
Et (là c'est le comble...) les kadors du Idler Drive non plus, c'est dire ! *ttg> *ttg> *ttg>
Dernière édition: 30 Nov 2020 09:14 par Analog Addict.
L'administrateur a désactivé l'accès en écriture pour le public.

[ Inconnue ] A la recherche d’infos pour une platine pour vieille radio 30 Nov 2020 10:33 #14

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6640
  • Remerciements reçus 189
  • Points : 82100
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Salut,

Comme le dit AA, il y a avait beaucoup de KIT, mais aussi beaucoup de Kit-pré-assemblés, qui étaient vendus montés dans des boites/meubles/poste fait localement par les menuisiers du village. Dans les années 50/60 c'était coutume de commandé un poste localement à la boutique, et ce poste était assemblé sur place. Donc des petites séries, et de l'adaptation pour le client qui voulait du large, du haut, du bas...
C'est une possibilité.

Les fiches bananes en sortie pour mettre un autre HP, c'est d'origine, on le trouve sur beaucoup de vieux poste.

La boiserie est sans doute une boiserie de série, j'ai déjà vu ce type de poste... mais souvent des poste PO - GO.

Une possibilité serait que quelqu'un un ai mis un châssis complet avec FM des années 60, dans un poste un peu plus vieux (PO-GO) pour "moderniser" le poste, donc bricolage/adaptation.
L'administrateur a désactivé l'accès en écriture pour le public.

[ Inconnue ] A la recherche d’infos pour une platine pour vieille radio 30 Nov 2020 23:24 #15

  • KiwisRomanus
  • Portrait de KiwisRomanus
  • Hors Ligne
  • Passionné
  • Messages : 266
  • Remerciements reçus 3
  • Points : 289
  • Karma: 0
Analog Addict écrit:
La seule chance d'éclaircir le mystère serait que tu postes quelques photos sur un forum spécialisé en TSF et vieilles radios, en espérant qu'un passionné reconnaisse l'appareil... Mais c'est pas gagné !
Oui c’est une bonne idée ça, j’avais demandé à mon toubib (qui était à fond radios, lampes, amplis à lampes, radioamateur tout ça.. mais pour des raisons de vue bha il a abandonné plus ou moins l’électronique pour les vieilles bagnoles... les composants sont plus gros, selon lui :-))) Par ailleurs, il avait une Barthe Rotofluid, j’y pense car j’ai vu un sujet dessus, et des énormes enceintes Altec, je ne connais plus le modèle, mais un truc de ciné 500 places d’après lui..) et c’était lui qui pensait à un poste maison.. M’enfin, sait on jamais, si ça me prend j’irais requérir le savoir des forums de TSF :music:

Analog Addict écrit:
J'ai moi même une platine inconnue que même les kadors du VE n'ont pas pu identifier !
Et (là c'est le comble...) les kadors du Idler Drive non plus, c'est dire ! *ttg> *ttg> *ttg>
C’est drôle, je lisais justement ce sujet avant hier après midi en attendant mon tour dans une salle d’attente :mrgreen:

Le bleu écrit:
Les fiches bananes en sortie pour mettre un autre HP, c'est d'origine, on le trouve sur beaucoup de vieux poste.
Non non, c’est pas de la banane, ni même du RCA, mais bien de jack °o)
C’est un peu anachronique j’en conviens :D

Le bleu écrit:
Une possibilité serait que quelqu'un un ai mis un châssis complet avec FM des années 60, dans un poste un peu plus vieux (PO-GO) pour "moderniser" le poste, donc bricolage/adaptation.
Les trous des boutons correspondent tout de même super bien entre l’ébénisterie et le châssis, si ce dernier à été remplacé, soit le type a eu beaucoup de chance, soit il a dû trouver le châssis qui va parfaitement..
Je pencherai plutôt pour une réalisation « sur commande » dans une échoppe locale pour le coup.
L'administrateur a désactivé l'accès en écriture pour le public.
