SUJET : Sifflement lors du fonctionnement de ma td-135

Sifflement lors du fonctionnement de ma td-135 19 Mar 2021 12:04 #1

  • pagir
  • Portrait de pagir
  • Hors Ligne
  • Membre actif
  • Messages : 38
  • Points : 43
  • Karma: 0
Bonjour à tous,

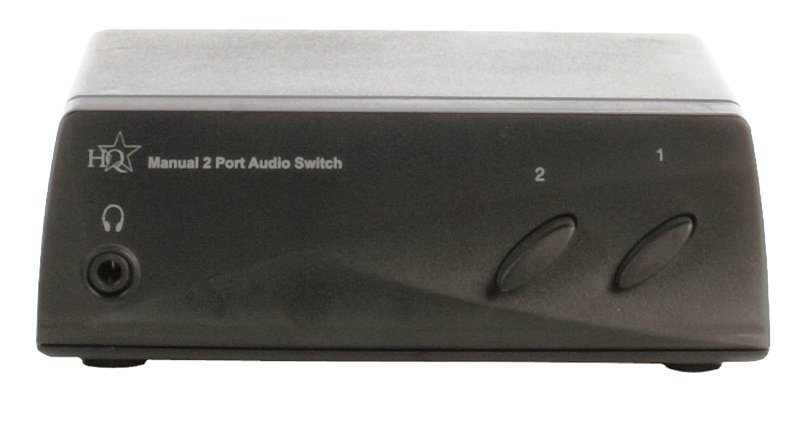

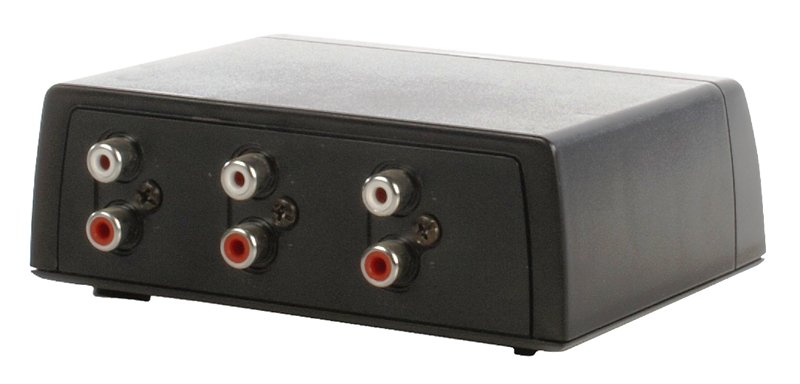

afin de pouvoir connecter deux platines sur mon ampli Beocenter, j'ai fait l'acquisition d'un petit boitier qui permet, manuellement, de basculer d'une platine vers l'autre,


et qui dispose d'une connectique RCA:

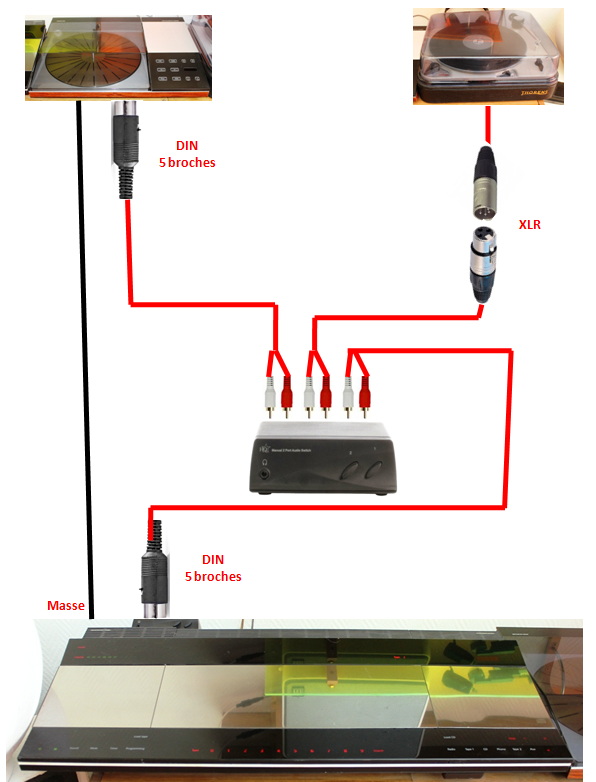

Voici le circuit complet, sachant que ma TD-135 était lors de l'achat équipée en connecteur XLR:


Cela fonctionne parfaitement avec la BeoGram, mais j'ai un sifflement dans les enceintes quand la TD-135 fonctionne. Ce sifflement est couvert par la musique, mais c'est néanmoins déplaisant.
Quel est votre avis, un problème de masse quelque part ?
Merci de vos conseils.
Bye.
L'administrateur a désactivé l'accès en écriture pour le public.

Sifflement lors du fonctionnement de ma td-135 19 Mar 2021 16:23 #2

  • Toscan
  • Portrait de Toscan
  • Hors Ligne
  • Fou des platines
  • Thorens un jour Thorens toujours
  • Messages : 983
  • Remerciements reçus 22
  • Points : 1024
  • Karma: 0
  • Médaille en chocolat

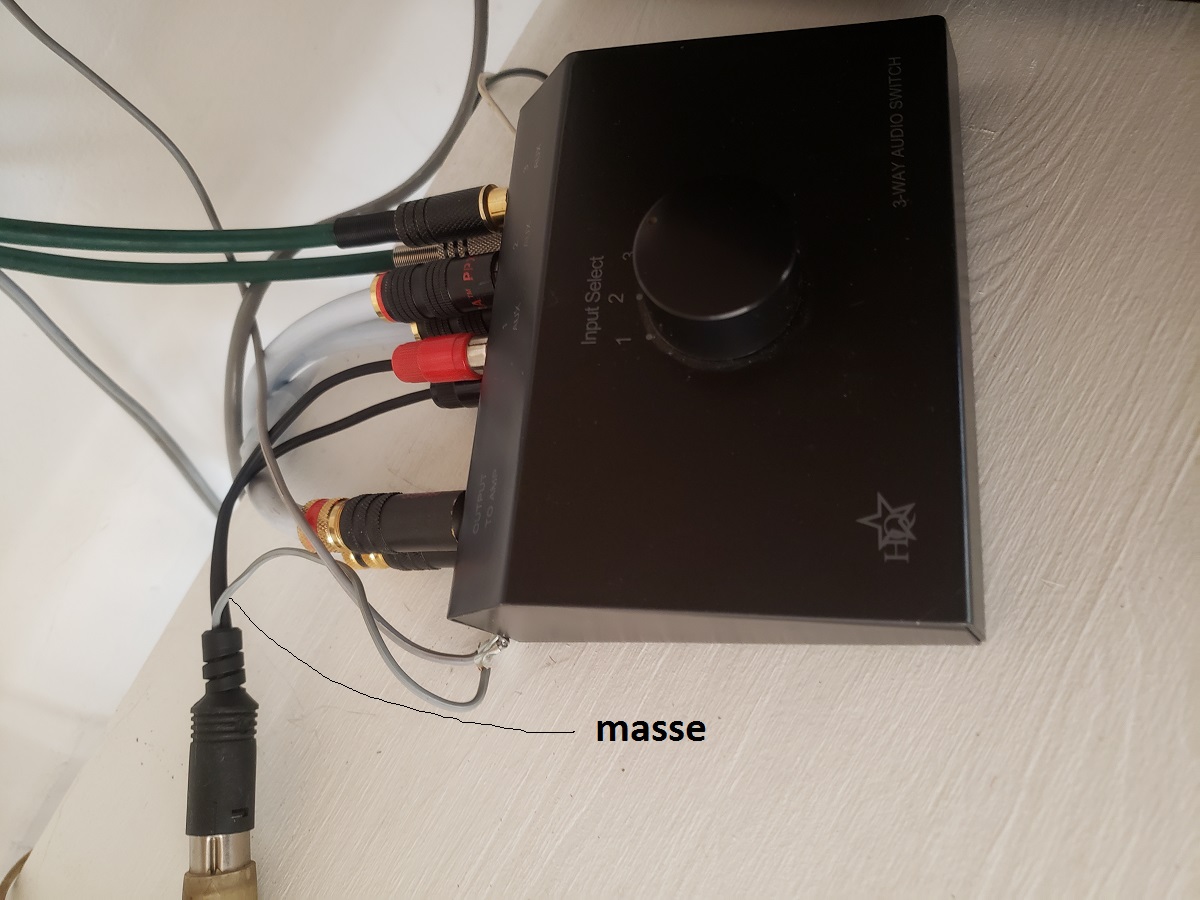

j'ai également un switch avec trois entrées platines sectionnable , avec les 135 ça va , avec la Collaro j'ai un bruit de zzzzz donc soucis du coté de la platine , du porte cellule , d'une masse mal fixée , c'est pas évident à trouver....
Avec une prise din , certaines sont fournies avec un fil de masse comme celle Si cela peut t aider

Thorens un jour Thorens toujours Ampli Jolida jd202a , Audiotec Pa800D, deux nf10 grundig, lecteur cd sacd Pioneer , convertisseur Marantz hd1, hp JM Reynaud Nano, , Préampli Creek obh18, platines dual 1009, Thorens cb83n , 184 Michel Ange, Thorens td124, 2 Thorens 135
2 collaros 4t200 Tannoy...
L'administrateur a désactivé l'accès en écriture pour le public.

Sifflement lors du fonctionnement de ma td-135 19 Mar 2021 16:28 #3

  • pagir
  • Portrait de pagir
  • Hors Ligne
  • Membre actif
  • Messages : 38
  • Points : 43
  • Karma: 0
La prise DIN entre les b&o est, en effet, équipée d'un fil de masse (en noir sur schéma). Mais c'est du coté Thorens que ça siffle...
Bon après-midi.
L'administrateur a désactivé l'accès en écriture pour le public.

Sifflement lors du fonctionnement de ma td-135 19 Mar 2021 16:32 #4

  • Toscan
  • Portrait de Toscan
  • Hors Ligne
  • Fou des platines
  • Thorens un jour Thorens toujours
  • Messages : 983
  • Remerciements reçus 22
  • Points : 1024
  • Karma: 0
  • Médaille en chocolat
et du coté de la 135 , as tu un fil de masse qui relie la masse du bras a l'ampli ??
Thorens un jour Thorens toujours Ampli Jolida jd202a , Audiotec Pa800D, deux nf10 grundig, lecteur cd sacd Pioneer , convertisseur Marantz hd1, hp JM Reynaud Nano, , Préampli Creek obh18, platines dual 1009, Thorens cb83n , 184 Michel Ange, Thorens td124, 2 Thorens 135
2 collaros 4t200 Tannoy...
Dernière édition: 19 Mar 2021 16:38 par Toscan.
L'administrateur a désactivé l'accès en écriture pour le public.

Sifflement lors du fonctionnement de ma td-135 19 Mar 2021 16:34 #5

  • Toscan
  • Portrait de Toscan
  • Hors Ligne
  • Fou des platines
  • Thorens un jour Thorens toujours
  • Messages : 983
  • Remerciements reçus 22
  • Points : 1024
  • Karma: 0
  • Médaille en chocolat
voir aussi du coté du porte cellule , parfois le système de verrouillage a vis est capricieux
Thorens un jour Thorens toujours Ampli Jolida jd202a , Audiotec Pa800D, deux nf10 grundig, lecteur cd sacd Pioneer , convertisseur Marantz hd1, hp JM Reynaud Nano, , Préampli Creek obh18, platines dual 1009, Thorens cb83n , 184 Michel Ange, Thorens td124, 2 Thorens 135
2 collaros 4t200 Tannoy...
L'administrateur a désactivé l'accès en écriture pour le public.

Sifflement lors du fonctionnement de ma td-135 19 Mar 2021 19:02 #6

  • pagir
  • Portrait de pagir
  • Hors Ligne
  • Membre actif
  • Messages : 38
  • Points : 43
  • Karma: 0
Merci, je regarde ce WE.
Bonne soirée.
L'administrateur a désactivé l'accès en écriture pour le public.

Sifflement lors du fonctionnement de ma td-135 10 Avr 2021 14:03 #7

  • pagir
  • Portrait de pagir
  • Hors Ligne
  • Membre actif
  • Messages : 38
  • Points : 43
  • Karma: 0
Bonjour,

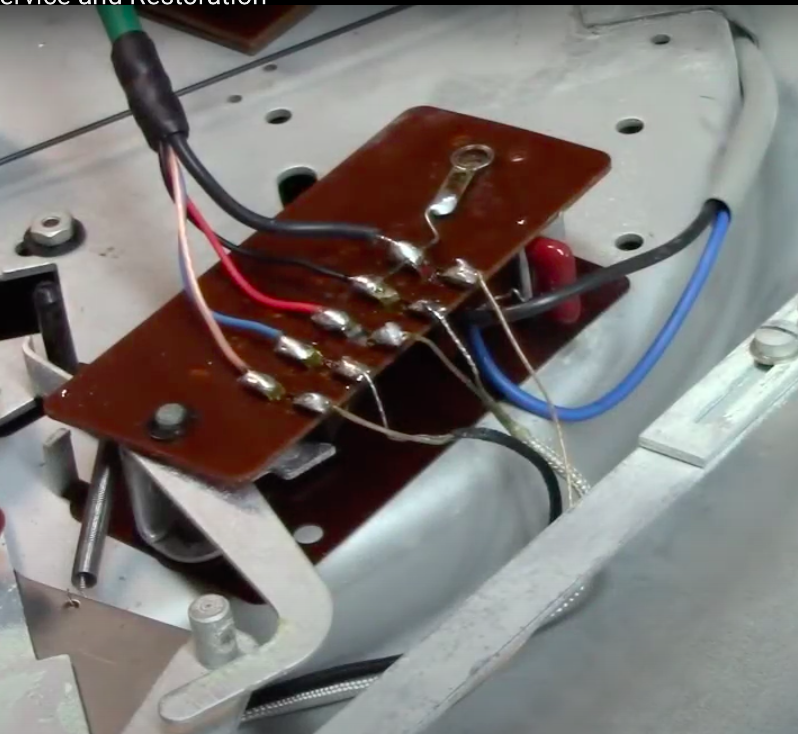

j'ai suivi les fils et n'ai rien vu d'anormal. Voici une photo de la plaquette:


Le pb vient peut-être de la connection de la sortie XLR? Je n'ai pas de fil de masse individualisé vers l'ampli, comme sur ma BeoGram.
Bon WE
L'administrateur a désactivé l'accès en écriture pour le public.

Sifflement lors du fonctionnement de ma td-135 10 Avr 2021 19:02 #8

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6505
  • Remerciements reçus 183
  • Points : 77888
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
pagir écrit:
.....

Le pb vient peut-être de la connection de la sortie XLR? Je n'ai pas de fil de masse individualisé vers l'ampli, comme sur ma BeoGram.
Bon WE



Ajoute un fil volant pour faire un test, non?
L'administrateur a désactivé l'accès en écriture pour le public.

Sifflement lors du fonctionnement de ma td-135 10 Avr 2021 19:02 #9

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2116
  • Remerciements reçus 122
  • Points : 2250
  • Karma: 2
  • Médaille en chocolat
Salut !

Pour le sifflement de la 135 je subodore soit une boucle de masse, soit une surcharge capacitive sur l'entrée phono de l'ampli. Trop de causes possibles, il faut procéder par élimination... Fais les essais suivants :

Avec le switch 2 en 1 (135 + Beogram) :
- Mets un disque sur la 135, de manière à entendre le sifflement.
- Débranche le fil de masse de la Beogram. Ca siffle toujours ?
- Si OUI, débranche complèlement la Beogram (fiches RCA rouge et noire). Ca siffle toujours ?
- Si OUI, vire le switch et branche la 135 en direct sur le Beocenter (j'imagine que tu as un adaptateur RCA / DIN ou XLR / DIN. Ca siffle toujours (faire l'essai avec et sans le fil de masse) ?

Même technique pour la ronflette de la Collaro avec le switch 3 en 1 : Débranche successivement les autres platines... Est-ce que la ronflette disparait ?
Est- ce qu'elle ronfle lorsque tu la mets en direct sur le Beocenter ?

Ces switch sont efficaces pour des entrées "ligne" mais peuvent poser problème sur des entrées phono à haute impédance...
Dernière édition: 10 Avr 2021 23:15 par Analog Addict.
L'administrateur a désactivé l'accès en écriture pour le public.
Cet utilisateur a été remercié pour son message par: pagir

Sifflement lors du fonctionnement de ma td-135 11 Avr 2021 20:31 #10

  • laurent 67
  • Portrait de laurent 67
  • Hors Ligne
  • Membre actif
  • Messages : 99
  • Remerciements reçus 9
  • Points : 111
  • Karma: 0
pagir écrit:
Bonjour,
j'ai suivi les fils et n'ai rien vu d'anormal. Voici une photo de la plaquette:


Le pb vient peut-être de la connection de la sortie XLR? Je n'ai pas de fil de masse individualisé vers l'ampli, comme sur ma BeoGram.
Bon WE

Bonjour, Sur ta photo on dirait que ton fil 2 est cablé à la masse ? si oui c'est pas bon.
Si ça peut aider ?,?!/

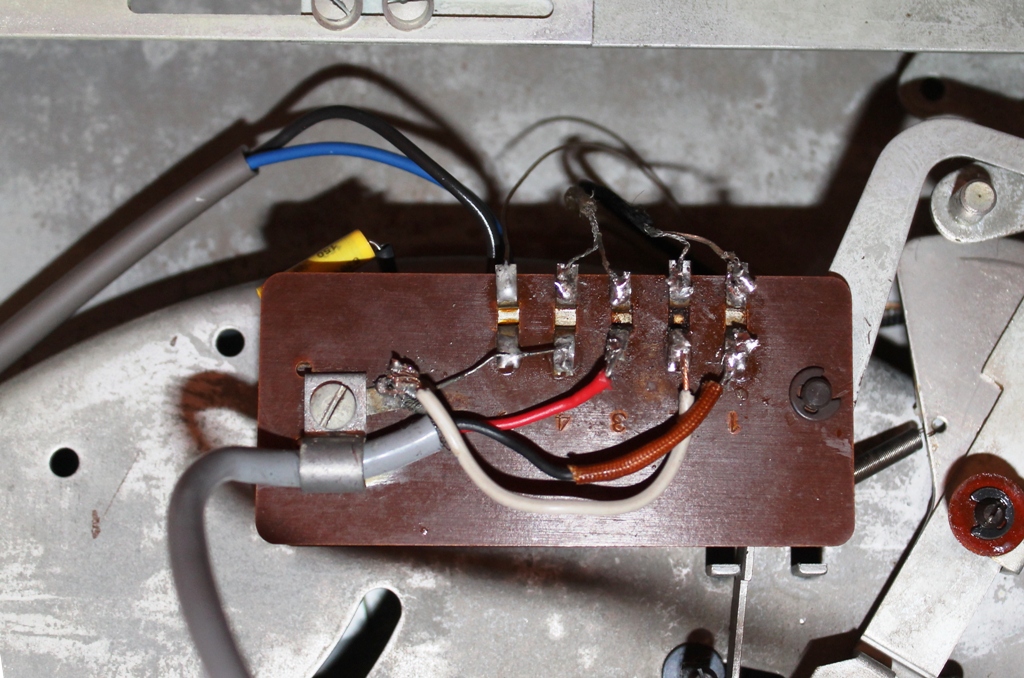

Moi j'ai cablé ma 135 comme ça et c'est bon du moins pas de souffle ni de sifflement :mrgreen:
L'administrateur a désactivé l'accès en écriture pour le public.
Cet utilisateur a été remercié pour son message par: pagir

Sifflement lors du fonctionnement de ma td-135 11 Avr 2021 21:22 #11

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6505
  • Remerciements reçus 183
  • Points : 77888
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
En effet, on dirait que seul les points chauds sont connectés.... ce cable gris a combien de fil? un rouge et un noir seulement? ?,?!/
L'administrateur a désactivé l'accès en écriture pour le public.
Cet utilisateur a été remercié pour son message par: pagir

Sifflement lors du fonctionnement de ma td-135 28 Avr 2021 16:25 #12

  • pagir
  • Portrait de pagir
  • Hors Ligne
  • Membre actif
  • Messages : 38
  • Points : 43
  • Karma: 0
Salut à tous,
j'ai suivi les conseils d'Analog Addict": le sifflement disparait uniquement quand je branche en direct la 135 sur le Beocenter. Il s'agirait donc d'un problème généré par le switch?
En acheter un plus couteux et plus élaboré résoudraitt-il mon souci ?
Pour les différentes connections:
- le fil gris foncé (XLR) est constitué d'un fil rouge et d'un noir plus une tresse soudée à la masse de la plaquette,
- le fil gris clair est un fil simple.
Merci à vous.
Ciao.
L'administrateur a désactivé l'accès en écriture pour le public.

Sifflement lors du fonctionnement de ma td-135 14 Mai 2021 16:22 #13

  • pagir
  • Portrait de pagir
  • Hors Ligne
  • Membre actif
  • Messages : 38
  • Points : 43
  • Karma: 0
Salut à tous,
en conclusion, il est clair que mon problème vient du Switch, que j'ai viré.
Je me retrouve donc dans ma situation initiale, à savoir: comment brancher 2 platines (td-135 et BeoGram) sur mon ampli, dont toutes les autres entrées sont déjà occupées.
C'est pénible de devoir connecter et reconnecter à chaque changement de platine...
Merci pour vos conseils.
Ciao
L'administrateur a désactivé l'accès en écriture pour le public.

Sifflement lors du fonctionnement de ma td-135 14 Mai 2021 19:31 #14

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2116
  • Remerciements reçus 122
  • Points : 2250
  • Karma: 2
  • Médaille en chocolat
Le sifflement est vraisemblablement provoqué par l'étage phono du Beocenter, qui entre en oscillation à cause de la charge capacitive élevée que représente ton "switch" vis à vis de la haute impédance de l'entrée phono (47 kohm). Comme je l'ai déjà dit, ce genre de switch n'est pas conçu pour des entrées phono.

Il existe des sélecteurs d'entrée phono de qualité audiophile jusqu'à 4 entrées et + (certains d'entre nous en utilisent) mais le prix est très élevé.

En revanche, je pense que ton switch ne posera aucun problème sur une entrée basse impédance (TV/AUX ou TAPE-2). Pour rester dans un budget raisonnable, l'idée serait donc de trouver un petit pre-phono RIAA pour pouvoir ré-hausser le niveau d'une des 2 platines et la connecter via le switch sur l'entrée TV/AUX (ou TAPE-2) du Beocenter.

On en trouve dans les 50 Euros sur la baie ou le bon coin, certains en connectique DIN où tu pourras brancher directement la Beogram. Exemple assez courant et de bonne qualité : les Dual TVV4x (TVV46 ou 47)...

;)
L'administrateur a désactivé l'accès en écriture pour le public.
Cet utilisateur a été remercié pour son message par: pagir

Sifflement lors du fonctionnement de ma td-135 18 Mai 2021 12:14 #15

  • pagir
  • Portrait de pagir
  • Hors Ligne
  • Membre actif
  • Messages : 38
  • Points : 43
  • Karma: 0
Salut,
du nouveau, mais négatif: branchée en direct sur le Beocenter, la td-135 siffle maintenant joyeusement. Je pense que je vais virer ce p.tain de câble XLR et recâbler convenablement, sans prolongateur vers l'ampli.
Bonne journée.
Bye
L'administrateur a désactivé l'accès en écriture pour le public.

Sifflement lors du fonctionnement de ma td-135 18 Mai 2021 12:20 #16

  • pagir
  • Portrait de pagir
  • Hors Ligne
  • Membre actif
  • Messages : 38
  • Points : 43
  • Karma: 0
Sur la photo de Laurent67 de sa plaquette de connexion, je vois bien les deux fils actifs (blanc et rouge), les masses (bleu et noir). Le gros fil noir, c'est une masse que je dois donc ajouter si je câble en RCA?
Merci.
L'administrateur a désactivé l'accès en écriture pour le public.

Sifflement lors du fonctionnement de ma td-135 18 Mai 2021 13:42 #17

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6505
  • Remerciements reçus 183
  • Points : 77888
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Deux options :
Tu le mets avec la masse d'un des RCA
Tu le mets sur un fil à part, à mettre sur la visse de masse-phono de l'ampli.

LB.
L'administrateur a désactivé l'accès en écriture pour le public.
Cet utilisateur a été remercié pour son message par: pagir

Sifflement lors du fonctionnement de ma td-135 18 Oct 2021 13:53 #18

  • pagir
  • Portrait de pagir
  • Hors Ligne
  • Membre actif
  • Messages : 38
  • Points : 43
  • Karma: 0
Bonjour à tous,
je me suis, enfin, remis sur ma td-135 en refaisant des soudures propres sur la plaquette de connexion avec une connectique RCA vers mon ampli.
C'est déjà plus satisfaisant que les XLR et les soudures à l'arrache...

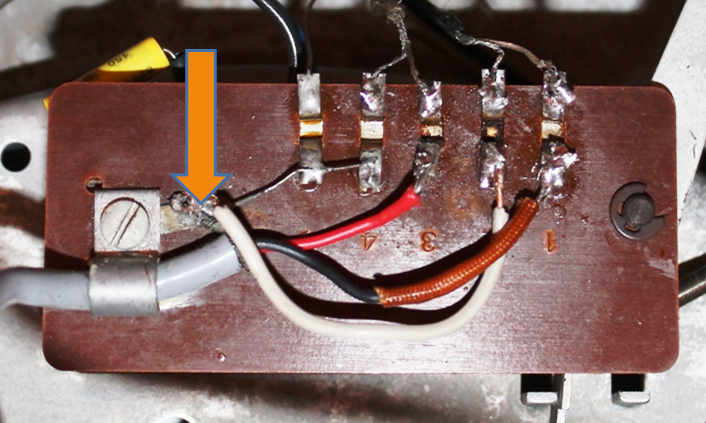

J'ai également tiré un fil de masse à partir de la plaquette: flèche orange sur la photo ci-dessous (je précise que la photo en question représente l'ancien montage).


Résultat des courses, lors d'un essai de la 135:
- en connectant le fil de masse sur mon ampli: gros bourdonnement,
- en déconnectant le fil de masse: disparition du bourdonnement, mais un sifflement apparait.
J'ai la désagréable impression de tourner en rond. Auriez-vous de conseils ?
Bye.
