SUJET : ERA, une DD pour les 78tr de 1933-34

ERA, une DD pour les 78tr de 1933-34 01 Nov 2020 22:36 #1

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6640
  • Remerciements reçus 189
  • Points : 82091
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Hello,

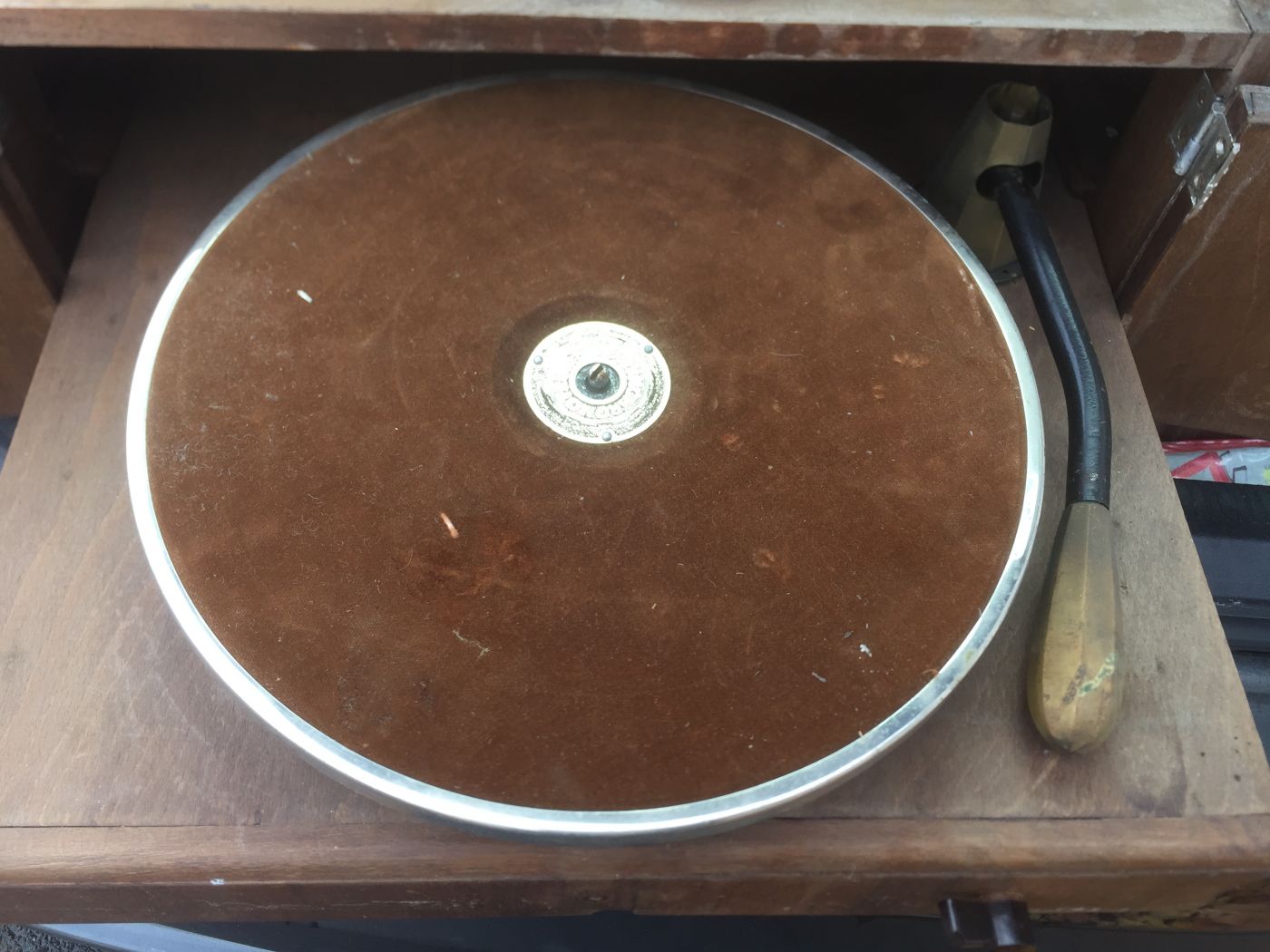

suite à la photo de cette platine dans "nos dernières trouvailles....", j'ai enfin mis un nom sur la bestiole. Et j'ai trouvé le nom du Bras.
Pour le bras ce sera plus dur, mais jouons plutôt à cherche quelle est cette platine...

Donc à vous de jouer :mrgreen:


Dernière édition: 04 Nov 2020 00:13 par Le bleu.
L'administrateur a désactivé l'accès en écriture pour le public.

Quizz une DD pour les 78tr 02 Nov 2020 19:34 #2

  • vincent
  • Portrait de vincent
  • Hors Ligne
  • Dinosaure du galet
  • BiG ONE
  • Messages : 1458
  • Remerciements reçus 16
  • Points : 1553
  • Karma: 0
  • Médaille en chocolat
Ptaing, vous récupérez quand même un tas de vieilles ragnolles les gars...

-(8)-


:-)))
L'administrateur a désactivé l'accès en écriture pour le public.

Quizz une DD pour les 78tr 02 Nov 2020 19:50 #3

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6640
  • Remerciements reçus 189
  • Points : 82091
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Tu sais moi, si je fais ça, c'est juste pour de faire plaisir :oops:



Tu n'en as pas eu quand t'étais jeune??? *ttg>

C'est une marque que l'on connait tous ici, certains en on chez eu....
L'administrateur a désactivé l'accès en écriture pour le public.

Quizz une DD pour les 78tr 02 Nov 2020 19:56 #4

  • vincent
  • Portrait de vincent
  • Hors Ligne
  • Dinosaure du galet
  • BiG ONE
  • Messages : 1458
  • Remerciements reçus 16
  • Points : 1553
  • Karma: 0
  • Médaille en chocolat
Le bleu écrit:
Tu sais moi, si je fais ça, c'est juste pour de faire plaisir :oops:



Tu n'en as pas eu quand t'étais jeune??? *ttg>

C'est une marque que l'on connait tous ici, certains en on chez eu....

Je te taquine Ben, même si cela ne se voit pas ou si je ne le dis pas, je suis admiratif du boulot que certains ici sont capables d'accomplir sur ces vieilles gloires passées. Votre dévotion vis à vis de ces vieux appareils est touchante sans parler de votre connaissance sur le sujet.

En clair : Vous me trouez le cul les gars !! Bravo ! (_-_)
Dernière édition: 03 Nov 2020 19:03 par vincent.
L'administrateur a désactivé l'accès en écriture pour le public.

Quizz une DD pour les 78tr 03 Nov 2020 09:44 #5

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6640
  • Remerciements reçus 189
  • Points : 82091
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
:mrgreen: :mrgreen:

Merci, mais tu fais grandement parti des zigotos qui accomplissent des prouesses et les partagent.!!

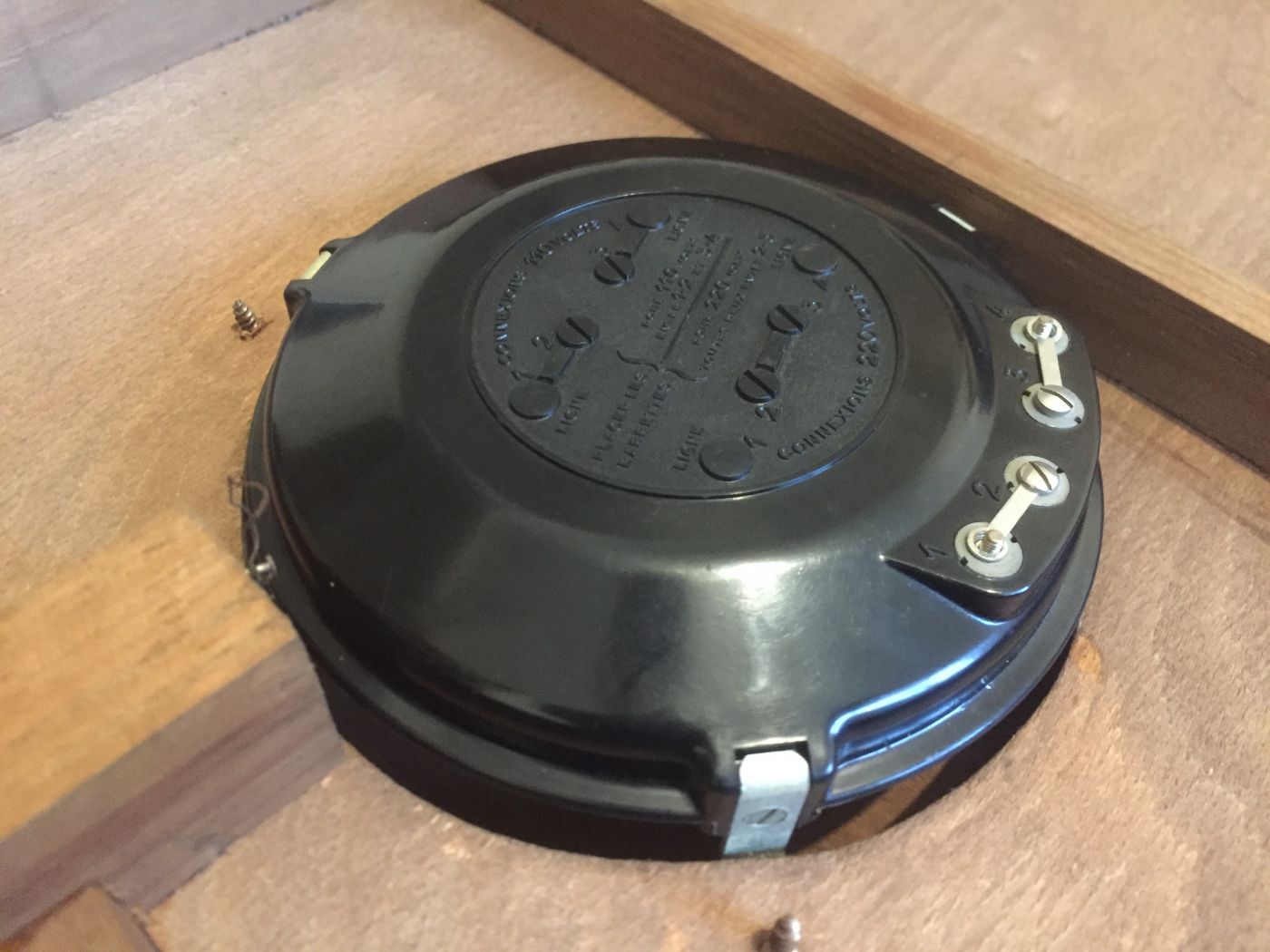

Bref, une vue du moteur, qui parait étrangement moderne ?-|

Pas de transfo, pas de régulateur de vitesse à masselottes, ou d'autre "alim"....

Le moteur date de 1934.




Dernière édition: 03 Nov 2020 09:45 par Le bleu.
L'administrateur a désactivé l'accès en écriture pour le public.

Quizz une DD pour les 78tr 03 Nov 2020 18:05 #6

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2153
  • Remerciements reçus 122
  • Points : 2293
  • Karma: 2
  • Médaille en chocolat
Français ou Suisse ?


Le bleu écrit:
Le moteur date de 1934.
Tu es certain de ça ????

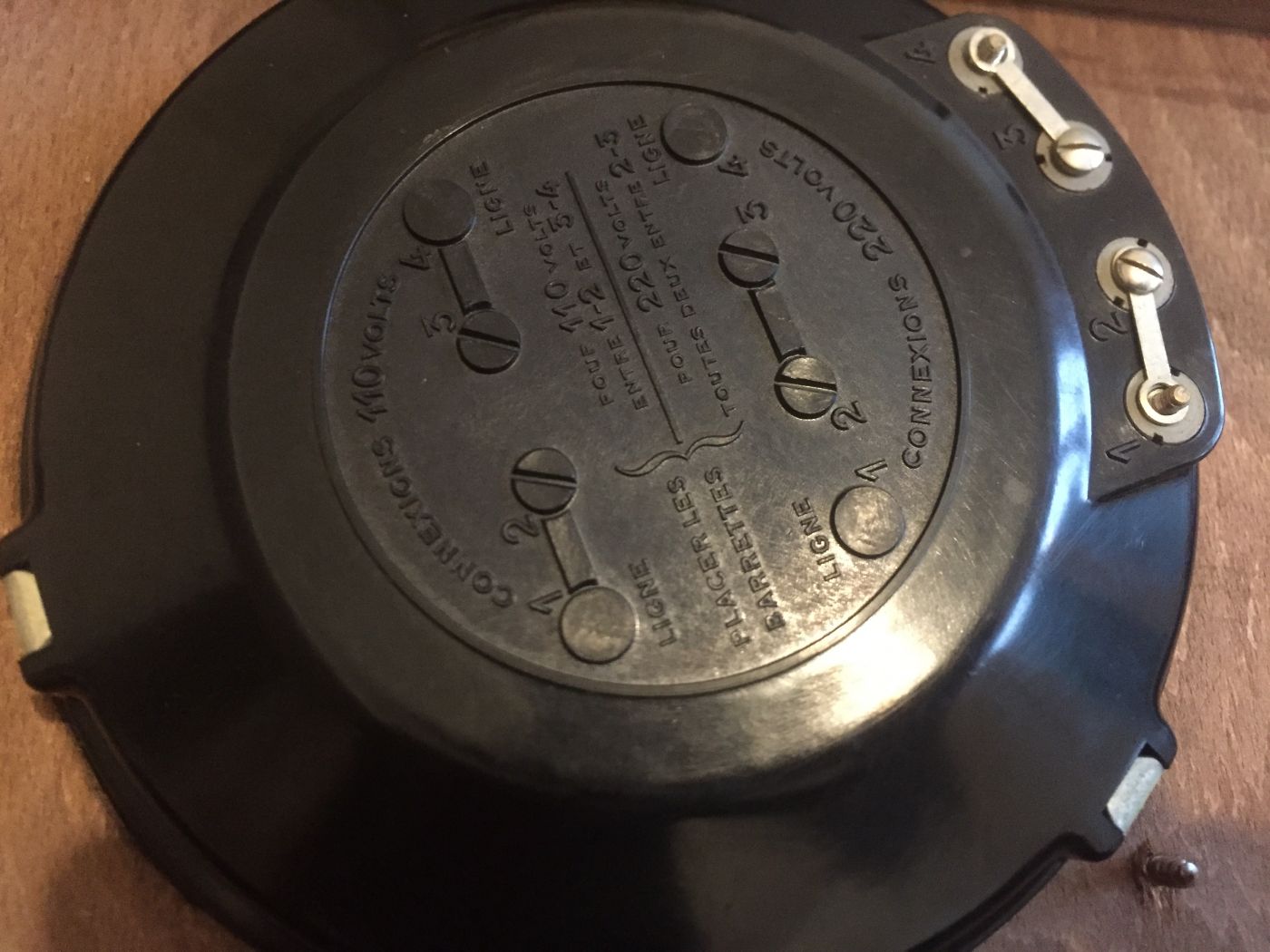

Un moteur bi-tension prévu pour le 220 volts en 1934 ???? *;:>;

Après tout pourquoi pas mais j'ai de gros doutes ! ?-|

Si c'est le cas, le concepteur était visionnaire ! (_-_) En France le passage du 110 au 220 a commencé 30 ans plus tard et il a subsisté quelques quartiers parisiens en 110 volts jusqu'à la fin des 80's...
L'administrateur a désactivé l'accès en écriture pour le public.

Quizz une DD pour les 78tr 03 Nov 2020 18:43 #7

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6640
  • Remerciements reçus 189
  • Points : 82091
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Française ;)

1934 oui, trouvé sur RadioMuseum

290 francs à l'époque

La société est née en 29... puis à fermée. Mais on retrouve le même nom sur des platines que nous avons, ou avons déjà eu, ou sinon souvent vues :mrgreen:


Moderne, non?


L'administrateur a désactivé l'accès en écriture pour le public.

Quizz une DD pour les 78tr 03 Nov 2020 23:01 #8

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2153
  • Remerciements reçus 122
  • Points : 2293
  • Karma: 2
  • Médaille en chocolat
vincent écrit:
Ptaing, vous récupérez quand même un tas de vieilles ragnolles les gars...

-(8)-

:-)))

Mouais, c'est pas faux ! :mdr: Sauf qu'en l'espèce je suis quand même passablement bluffé par la trouvaille de notre ami qui sans le savoir a (peut-être) mis la main sur une véritable rareté !!!


Ben, tu es sûr que le rotor entraine directement le plateau sans passer par un réducteur à engrenages ou autres ???
(Mais alors, à quoi servent les dentures en périphérie du stator ?) ?-|

Car si c'est confirmé, on aurait là un véritable moteur DD, contrairement au "prétendu DD" Thorens E53 qui en réalité renferme un réducteur à engrenages... C'est Cynos qui avait déterré le brevet Thorens (en fait un brevet Paillard) et avait démystifié ce qu'il considérait comme une usurpation de paternité dans ce sujet magistral : je suis sûr qu'il interviendrait largement sur la trouvaille de Ben s'il sévissait encore ici !



Le bleu écrit:
La société est née en 29... puis à fermée. Mais on retrouve le même nom sur des platines que nous avons, ou avons déjà eu, ou sinon souvent vues :mrgreen:

Pas faux, encore que "Edmond Ragonot Associés" n'a rien à voir avec "Etudes et Recherches Acoustiques" !!! -(8)-

En revanche Ben, savais-tu que cet Edmond Ragonot a plus ou moins participé à la création de l'entreprise d'André Charlin ???

;)
Dernière édition: 04 Nov 2020 07:36 par Analog Addict.
L'administrateur a désactivé l'accès en écriture pour le public.

Quizz une DD pour les 78tr 04 Nov 2020 00:05 #9

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6640
  • Remerciements reçus 189
  • Points : 82091
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Oui, je savais pour Charlin, enfin je l'ai lu quand j'ai fait ces recherches...

Alors,: ERA.... qui qui connait pas *ttg>
(je suis content de ma connerie s§s, )

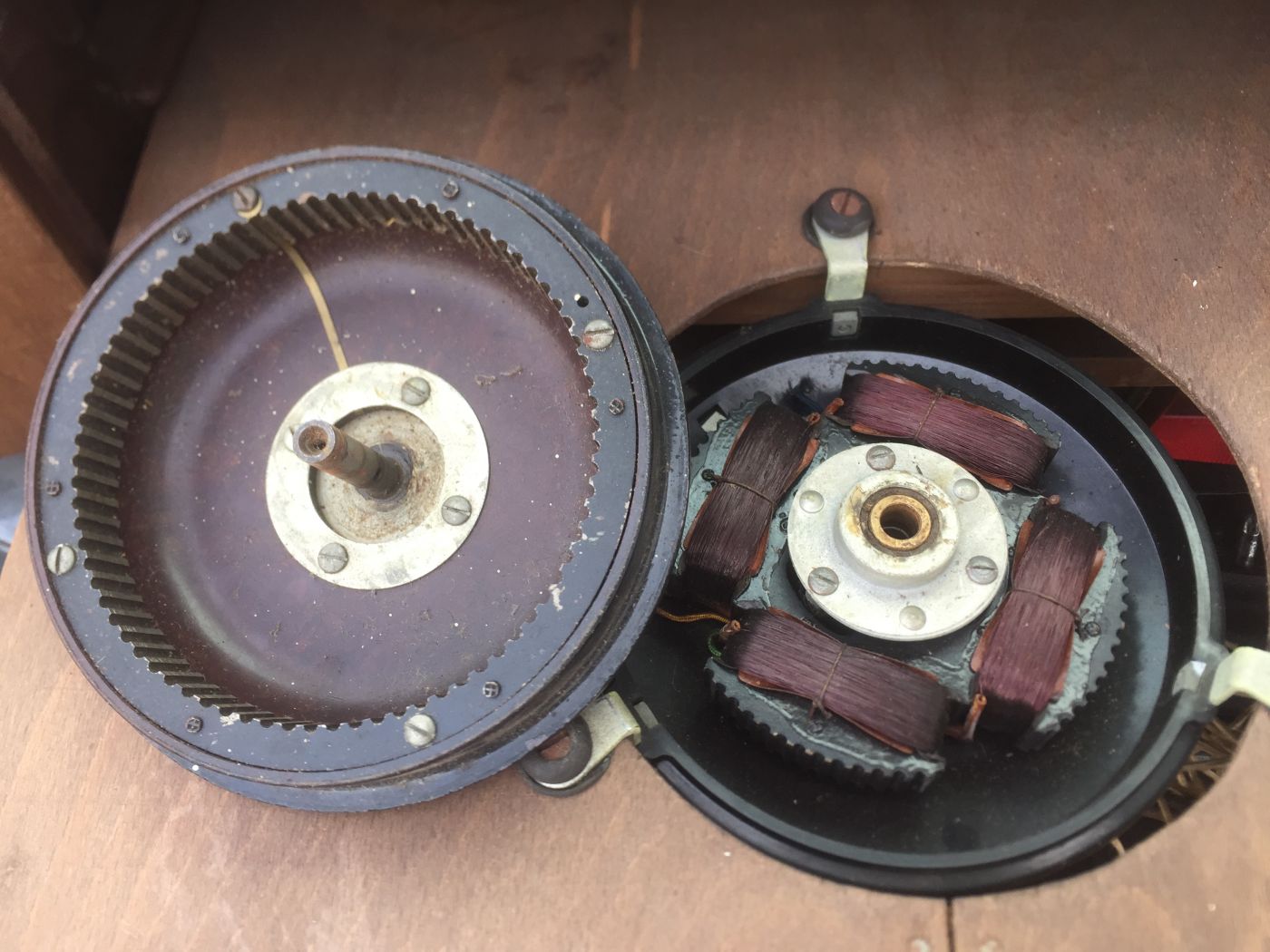

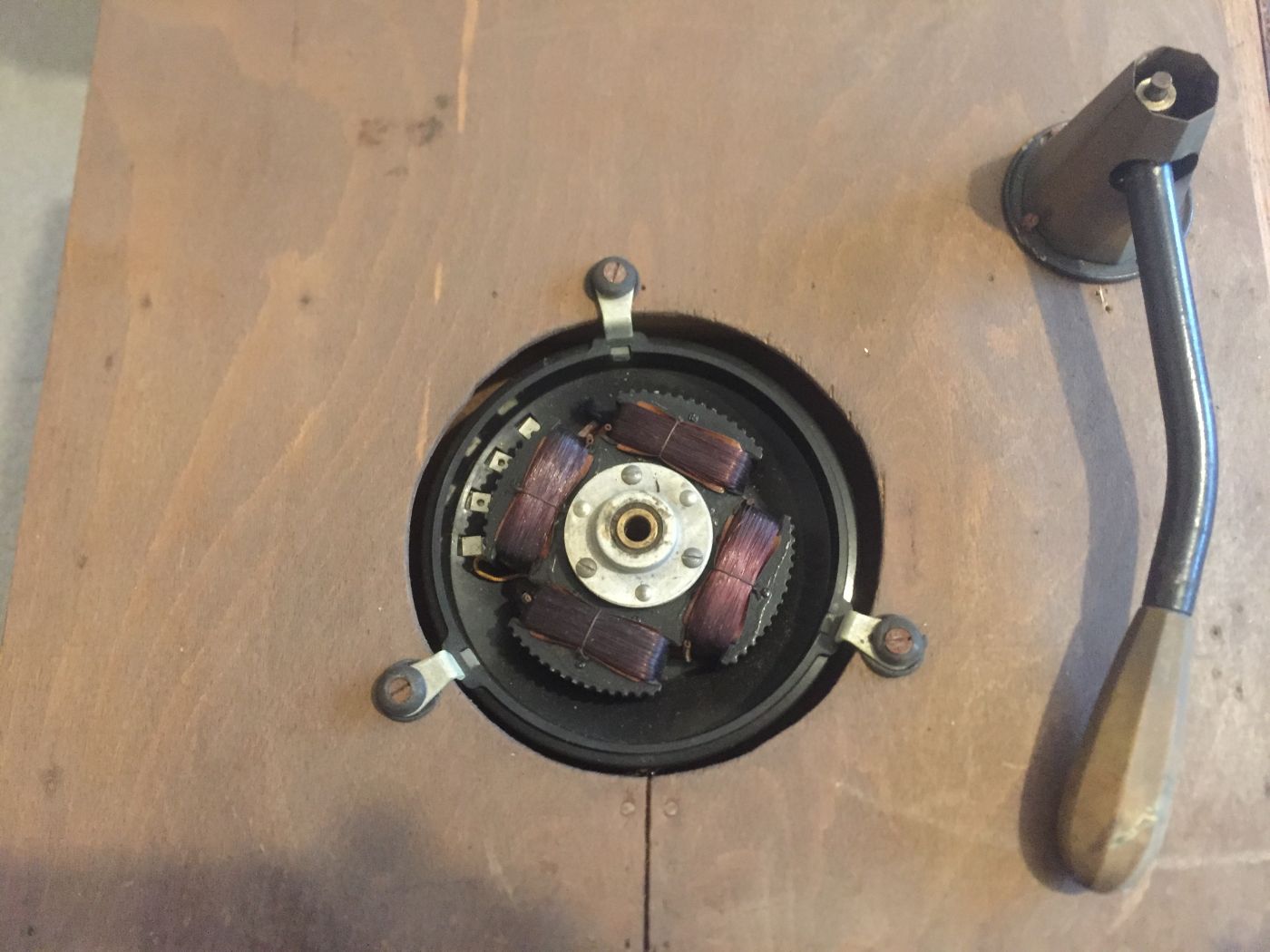

Sur le moteur, les dents n'entraine rien, elles sont esthétique (?), dans le couvercle, il y a des dents aussi, mais le diamètre est supérieur, rien ne touche. Cela me fait penser à certaine Technics qui ont les aimants sous le plateau....

Le couvercle a son axe posé sur un bille dans le fond du palier, pas mal pour l'époque.
Je n'ai rien testé, l'axe est un peu oxydé, ça ne ne tourne pas, je n'ai pas bossé dessus.

Je rajoute des photo.

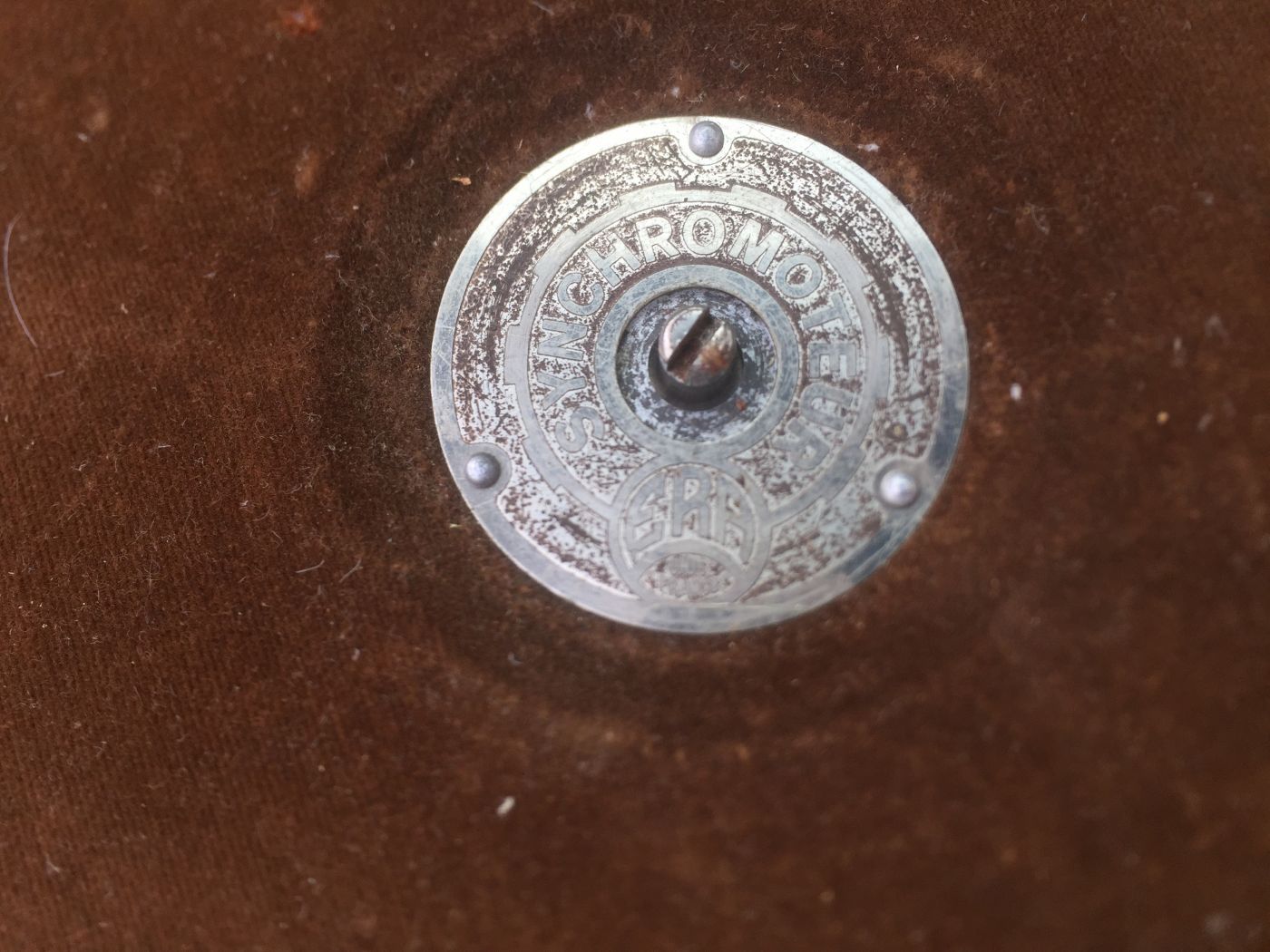

En zooment, on lit SYNCHROMOTEUR - ERA

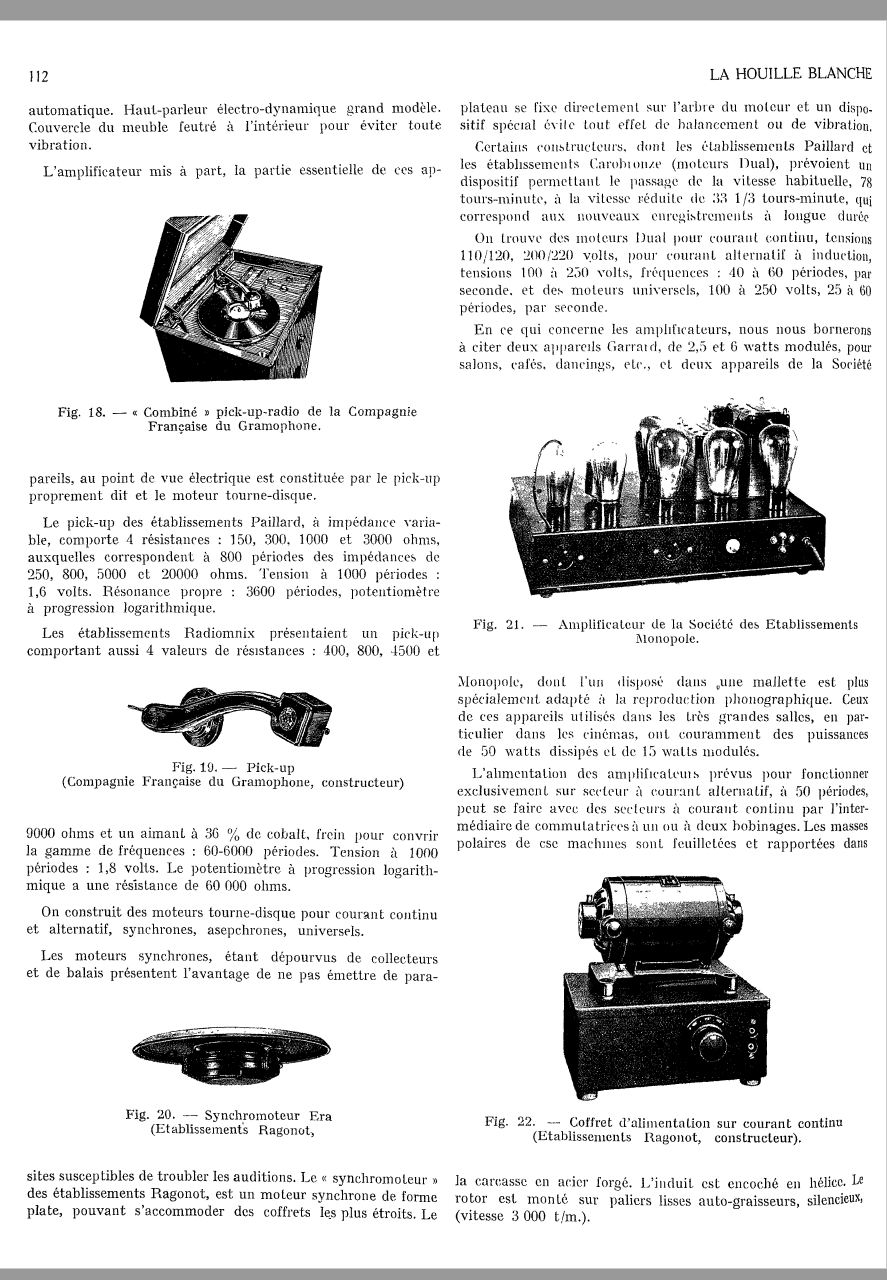

Ici un article de "la Houille Blanche", Marseille, septembre 1933






Dernière édition: 04 Nov 2020 00:12 par Le bleu.
L'administrateur a désactivé l'accès en écriture pour le public.

Quizz une DD pour les 78tr 04 Nov 2020 07:53 #10

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2153
  • Remerciements reçus 122
  • Points : 2293
  • Karma: 2
  • Médaille en chocolat
Le bleu écrit:
Sur le moteur, les dents n'entraine rien, elles sont esthétique (?)
Pas du tout esthétiques : je viens de comprendre... :;)
Et c'est brillantissime ! :idea:

Peux-tu me confirmer 2 points :
1 - La couronne externe du couvercle, est elle ou non aimantée ?
2 - Cette couronne est elle une pièce unique ou un empilement de tôles comme dans un transfo ?

Quoiqu'il en soit, je peux déjà certifier que ce moteur est un vrai DD et qu'il tourne précisément à 78,95 RPM !!! :mrgreen:

En revanche, je pense qu'il ne doit pas démarrer tout seul (pas vu de condensateur ?) : il faut le lancer à la main dans un sens (ou dans l'autre)...


Le bleu écrit:
L'administrateur a désactivé l'accès en écriture pour le public.

Quizz une DD pour les 78tr 10 Nov 2020 22:35 #11

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6640
  • Remerciements reçus 189
  • Points : 82091
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
oups, pas répondu... :oops: :oops: :oops:

Oui, la couronne extérieur du "plateau" est bien magnétique.

Bon et le bras???

Une idée sur la marque?
(moi j'ai trouvé :mrgreen: )
L'administrateur a désactivé l'accès en écriture pour le public.

Quizz une DD pour les 78tr 11 Nov 2020 11:29 #12

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2153
  • Remerciements reçus 122
  • Points : 2293
  • Karma: 2
  • Médaille en chocolat
Le bleu écrit:
Oui, la couronne extérieur du "plateau" est bien magnétique.
Magnétique, sûrement, mais est elle aimantée (si tu approches un clou, est il attiré) ? /?/
Et puis tu ne m'as pas répondu sur le matériau : monobloc ou empilement de lames (comme un transfo) ? ?-|


Magnétique ne veut pas dire aimanté : une bande magnétique vierge est magnétique mais pas encore aimantée ! :;)


*ttg>
L'administrateur a désactivé l'accès en écriture pour le public.

Quizz une DD pour les 78tr 11 Nov 2020 14:00 #13

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6640
  • Remerciements reçus 189
  • Points : 82091
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
oui, aimanté.... :roll:

Je regarderai si multi-couche.....
L'administrateur a désactivé l'accès en écriture pour le public.

Quizz une DD pour les 78tr 11 Nov 2020 14:08 #14

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6640
  • Remerciements reçus 189
  • Points : 82091
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Question rétro :
Vieux rétro, genre année 30/40/50, connaissez vous la marque PurSon ?


LB
