SUJET : [B-12 GH] Rek o Kut B-12 GH

[B12 GH] Rek o Kut B12 GH 09 Mai 2018 13:45 #127

  • cynos
  • Portrait de cynos
  • Hors Ligne
  • Technicien
  • Messages : 4341
  • Remerciements reçus 67
  • Points : 1244
  • Karma: 7
  • Médaille en chocolat
Merci pour ces infos.
Les prix de l'ukrenien sont très corrects pour du sur-mesure, je trouve.
Mais pourquoi fdp x2.

Si tu fournis les mesures calculées pour un synchrone ... ?
C'est pour l'ajustement sur l'axe moteur ?
Il faut envoyer le moteur ?
L'administrateur a désactivé l'accès en écriture pour le public.

[B12 GH] Rek o Kut B12 GH 09 Mai 2018 13:56 #128

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 1669
  • Remerciements reçus 25
  • Points : 4961
  • Karma: 2
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
je lui enverrais les poulies (la 60Hz et la 50Hz ratée) car je ne peux faire une prise de mesures assez précise. Ni courir un risque.
Donc fdp x2.
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

[B12 GH] Rek o Kut B12 GH 09 Mai 2018 22:43 #129

  • philihifi
  • Portrait de philihifi
  • Hors Ligne
  • Passionné
  • Messages : 291
  • Remerciements reçus 10
  • Points : 293
  • Karma: 0
Testé: une augmentation de diamètre de 0,005 mm (= un tour de scotch ordinaire) fait varier la vitesse .
Pas d'à peu près possible, faut être au 100ème.

Thierry tu as mis un zéro de trop. :mrgreen:
Un tour de scotch est égal à 2 x 0.05 mm ( épaisseur du scotch)
ce qui correspond à 0.1 mm sur le diamètre.
L'administrateur a désactivé l'accès en écriture pour le public.

[B12 GH] Rek o Kut B12 GH 09 Mai 2018 23:39 #130

  • cynos
  • Portrait de cynos
  • Hors Ligne
  • Technicien
  • Messages : 4341
  • Remerciements reçus 67
  • Points : 1244
  • Karma: 7
  • Médaille en chocolat
Thierry,
Un calculateur: www.mh-audio.nl/TTcalc.asp

- rpm 1500
- diamêtre intérieur de la bande de roulement
L'administrateur a désactivé l'accès en écriture pour le public.

[B12 GH] Rek o Kut B12 GH 12 Mai 2018 23:04 #131

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 1669
  • Remerciements reçus 25
  • Points : 4961
  • Karma: 2
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Voui Philippe . Un zéro .
Le truc avec le zéro: quand tu es assis sur une chaise: parait que si tu la multiplies par zéro elle disparait. Hé ben c'est même pas vrai. J'ai essayé plein de fois.
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
Dernière édition: 12 Mai 2018 23:05 par ThierryN.
L'administrateur a désactivé l'accès en écriture pour le public.

[B12 GH] Rek o Kut B12 GH 22 Jui 2018 17:37 #132

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 1669
  • Remerciements reçus 25
  • Points : 4961
  • Karma: 2
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Le soir ou je récupérais la Linn , Philippe m'apportait la poulie ukrainienne modifiée par lui .
(Mesurez la chance d'avoir deux personnes qui prennent sur leur temps pour me faire plaisir et cadrent tout sur mon passage à Paris; Rare)

Donc, pour résumer, l'ukrainienne n'était pas aux bons diamètres, vitesses trop lentes.
Philippe, qui a plein d'idées et de l'outillage, imagine différentes solutions et s'arrête sur une modification: baguer en laiton.
Nous sommes convenus de ne faire que l'étage 33t.

Ne devant ajouter que très peu il a dû d'abord rétrécir l'étage pour que la bague à enfiler conserve assez de métal une fois rectifiée au tour au diamètre prévu .

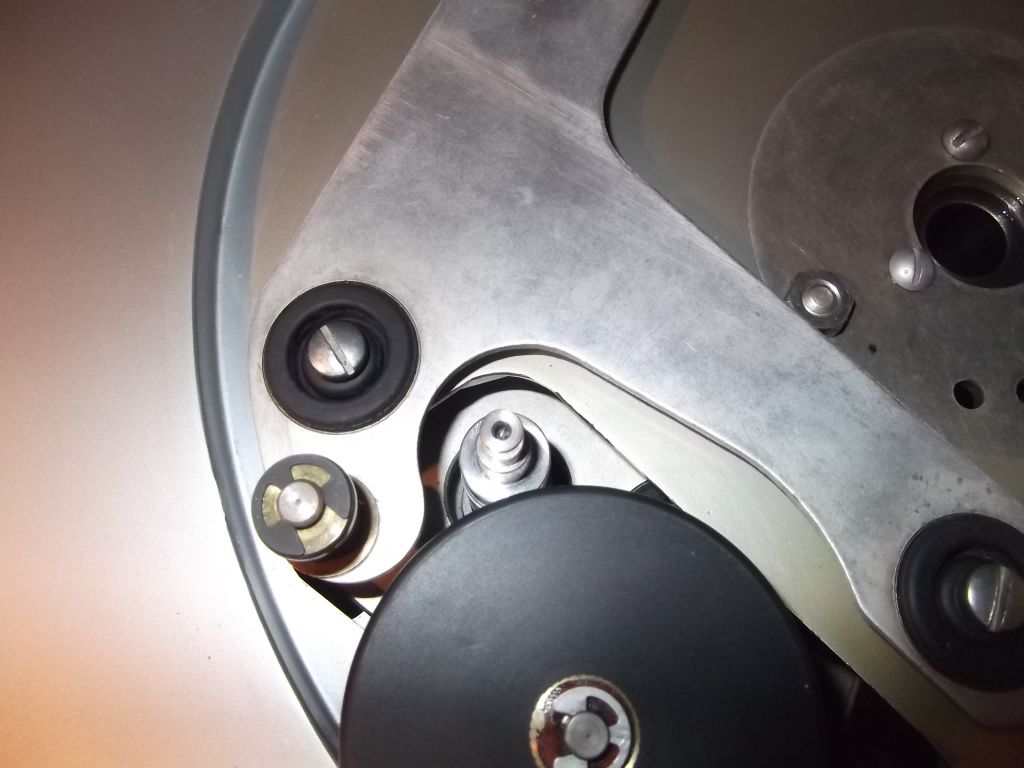

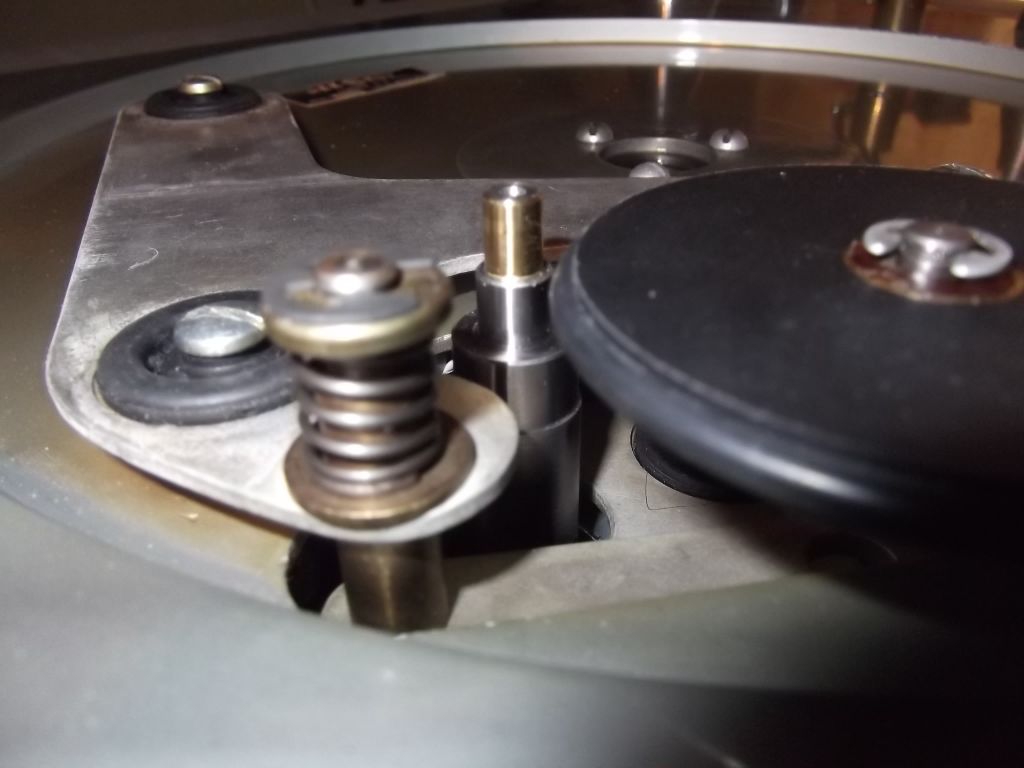

Ca donne ça:





La bague est enfilée en légère force et collée. C'est peut-être la meilleure solution, en direct sur une 60Hz.
Dans un souci de finition Philippe a chanfreiné les bords des étages.

Et hop! mise en place et ça tourne aussitôt à une vitesse impeccable.
La REK est donc terminée et c'est une machine que je trouve parfaite pour une GE mono.
Il faudra que j'essaye de lui mettre le lift Auriol.

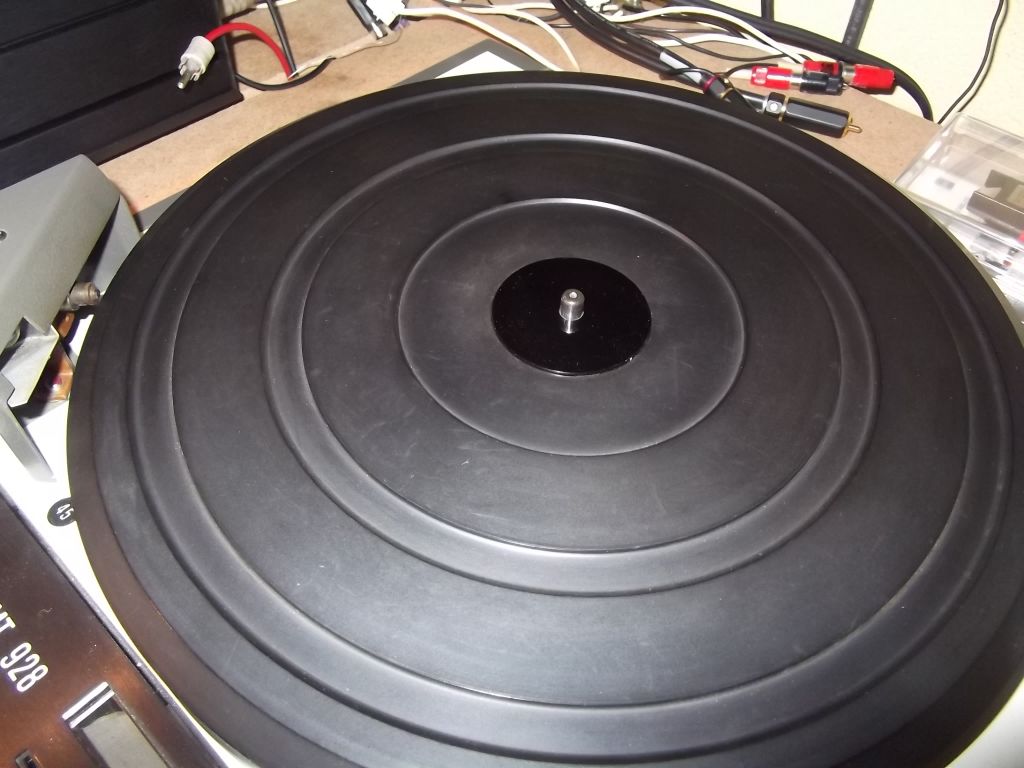

En plus j'ai eu des petits ronds de centrage sur mesures pour couvre-plateaux à gros trous . Ici un centreur pour CP d'EMT :




Merci Philippe.
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
Dernière édition: 22 Jui 2018 17:41 par ThierryN.
L'administrateur a désactivé l'accès en écriture pour le public.

[B12 GH] Rek o Kut B12 GH 23 Jui 2018 13:20 #133

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 2613
  • Remerciements reçus 41
  • Points : 29976
  • Karma: 2
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Bravo Philippe, beau boulot !
L'administrateur a désactivé l'accès en écriture pour le public.

[B-12 GH] Rek o Kut B-12 GH 23 Jui 2018 23:35 #134

  • vincent
  • Portrait de vincent
  • Hors Ligne
  • Passionné
  • Chiant
  • Messages : 455
  • Remerciements reçus 5
  • Points : 482
  • Karma: 0
J'ai eu dans mes mimines les objets du délit et ben le Philippe, c'est pas la moitié d'un manchot, du travail d'orfèvre j'vous dit °o) °o) °o)
L'administrateur a désactivé l'accès en écriture pour le public.

[B-12 GH] Rek o Kut B-12 GH 26 Juil 2018 16:37 #135

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 1669
  • Remerciements reçus 25
  • Points : 4961
  • Karma: 2
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Et ce type de manchon rapporté ça marcherait directement sur une poulie 60 Hz.
Encore merci Philippe.

Autre genre d'exercice du jour:
Recâblage du bras REK .
En extérieur car le problème classique du connecteur à sortir me parait insurmontable.

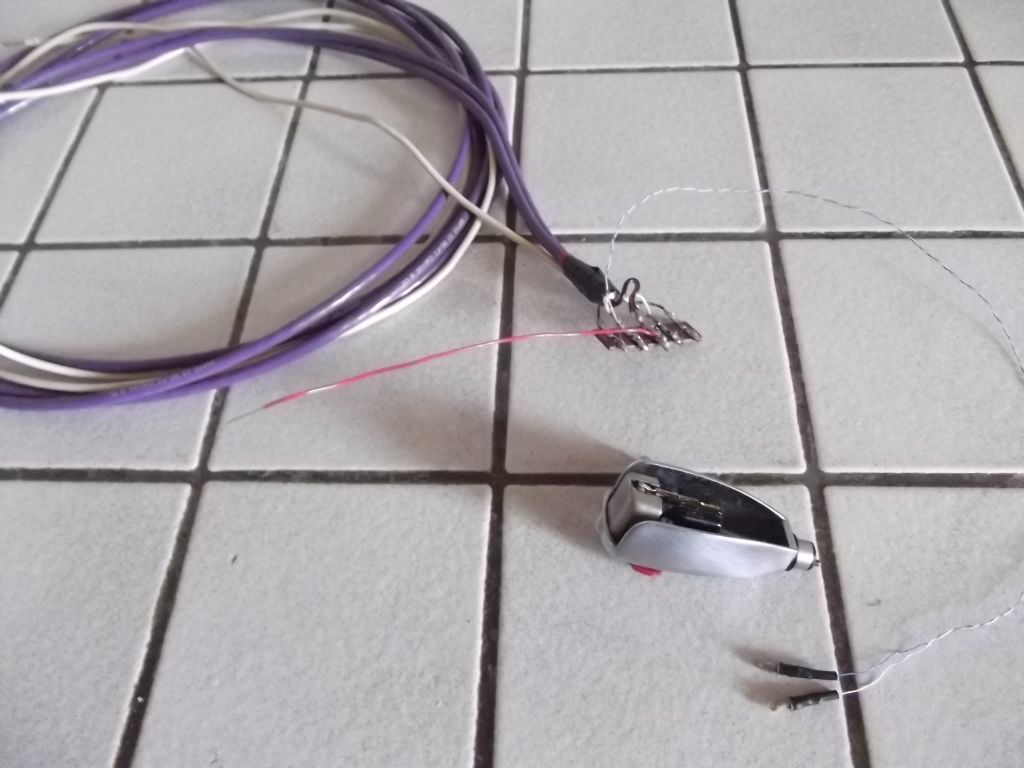

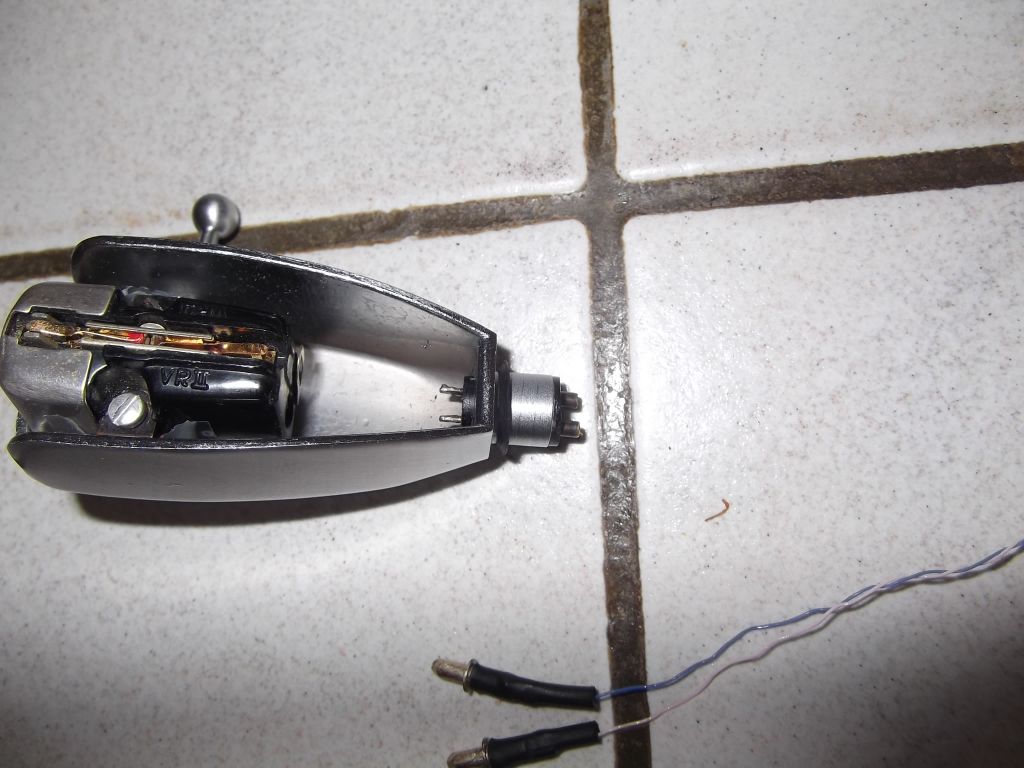

Préparation du câble et du porte cellule:
2 brins de Cardas au bout d'un câble récupéré d'une platine vendue sans bras, soudés sur les cosses amovibles de la GE.

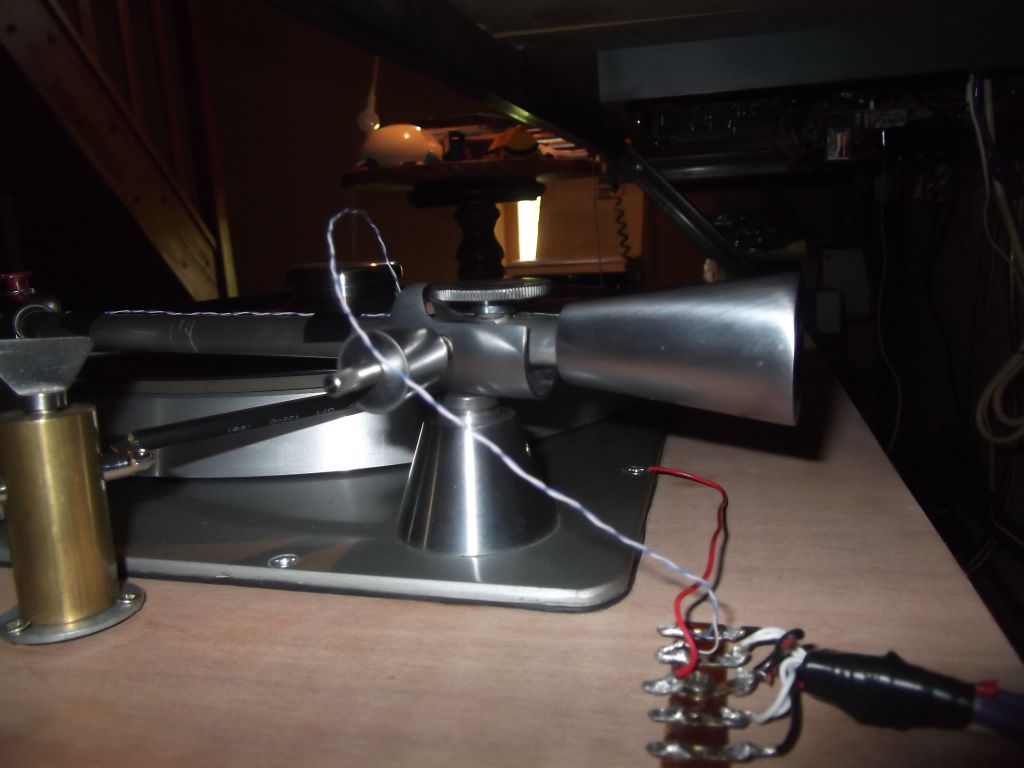

Mise en place et test:

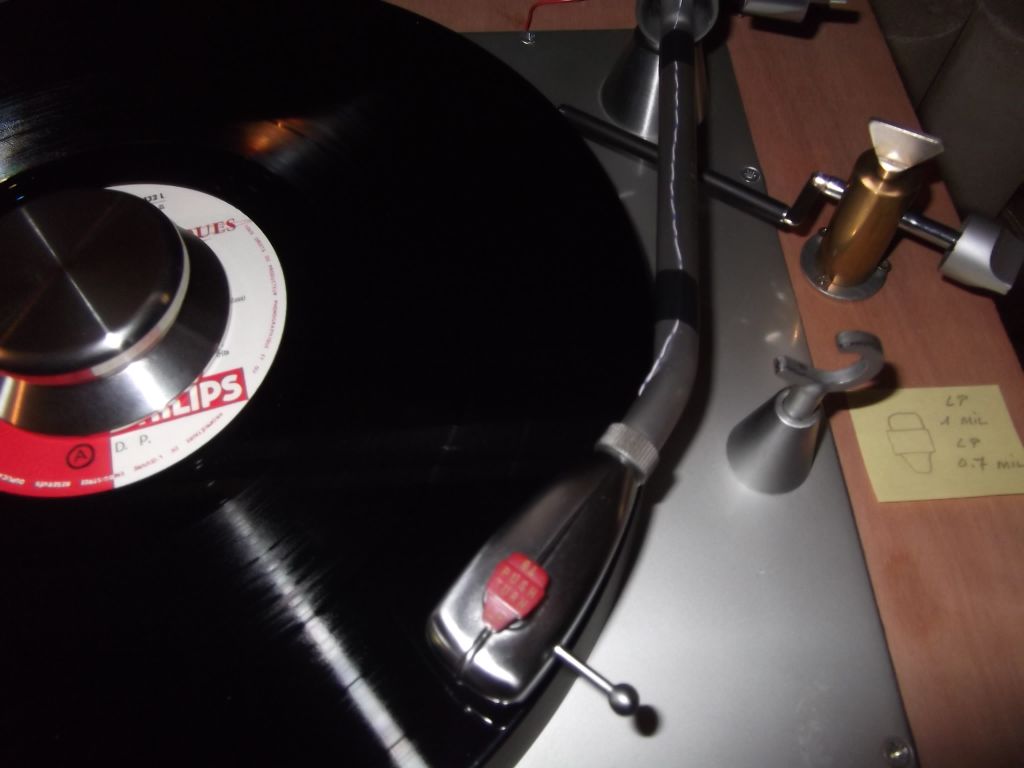

Résultat:
Définition accentuée. Essai sur petit système (Rotel 1312 + AR3a) ; ça accentue aussi le côté dur du Rotel (jamais recapé) si on pousse le volume. Sur le système principal c'est nettement mieux .

Le câble d'origine est resté en place mais je n'ai qu'un porte cellule mono et je lui ai supprimé les petits fils d'origine . Mon porte cellule stéréo ne peut servir à une GE car il est plus lourd que le mono. Donc pas de possibilité de comparaison immédiate avant / après.
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

[B-12 GH] Rek o Kut B-12 GH 26 Juil 2018 22:58 #136

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 2613
  • Remerciements reçus 41
  • Points : 29976
  • Karma: 2
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Salut,

beau boulot!!! et pratique pour les tests de câbles :ok:
L'administrateur a désactivé l'accès en écriture pour le public.
