Veuillez indiquer le modèle de votre platine Thorens à galet dans le titre de votre sujet.

SUJET : [TD 135] Thorens TD 135 (JPDC)

[TD 135] Thorens TD 135 (JPDC) 28 Sep 2020 19:25 #55

  • laurent 67
  • Portrait de laurent 67
  • Hors Ligne
  • Membre actif
  • Messages : 99
  • Remerciements reçus 9
  • Points : 111
  • Karma: 0
Bonjour,

Ma 135 avait le meme souci du contre poids affaissé, c'est pas tres compliqué à réparer, il faut un set de micro tournevis.

Tu démontes le PC et le contrepoids, puis le capuchon Thorens du BTD12S, 1 micro vis plate, ensuite les Vis du "cerclage du bras et les 2 roulement coniques , avec une petite pince tout doucement tu décroche le ressort de VTF par le trou du capuchon et doucement tu défait le bras, attention au petits fils. ensuite sur le bras tu as 2 vis fendues avec une lamelle, tu les démontes puis tu détaches l'arriere du bras à réparer.
attention il y a un tout petit clip noir à détacher, puis tirer la partie arriere du bras, nettoyer à l'alccol ou acetone les reste d'elastomere désagrégé.
Pour fabriquer le silent block soit le lien ci dessus sur ebay soit comme moi avec 3 couches de gaine thermo et un bout de durite essence. pouis remontage en sens inverse. et voila. :ok:
L'administrateur a désactivé l'accès en écriture pour le public.
Cet utilisateur a été remercié pour son message par: jpdc59

[TD 135] Thorens TD 135 (JPDC) 28 Sep 2020 19:29 #56

  • laurent 67
  • Portrait de laurent 67
  • Hors Ligne
  • Membre actif
  • Messages : 99
  • Remerciements reçus 9
  • Points : 111
  • Karma: 0
le plus compliqué consiste à remonter le ressort de VTF sans forcer, sinon le calibrage VTF sera décalé car il est réglé en usine, donc tout doux :roll:
L'administrateur a désactivé l'accès en écriture pour le public.
Cet utilisateur a été remercié pour son message par: jpdc59

[TD 135] Thorens TD 135 (JPDC) 28 Sep 2020 20:09 #57

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3259
  • Remerciements reçus 57
  • Points : 15252
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Pour le démontage de tout ce qui est à billes sauteuses je travaille sur une serviette éponge blanche avec un aimant à portée . Même la plus primesautière des billes se cale sur du tissu éponge . Le blanc pour la visibilité, l'aimant pour la sortir des poils .
J'avais notamment passé un BTD12S de 135 sur une 184 à la place du BL104 d'origine, après avoir aussi dû restaurer le découplage de contrepoids.

En cas de besoin j'ai -peut-être encore des billes de rab , celles de la coupelle de rotation


listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
Dernière édition: 28 Sep 2020 20:14 par ThierryN.
L'administrateur a désactivé l'accès en écriture pour le public.
Cet utilisateur a été remercié pour son message par: jpdc59

[TD 135] Thorens TD 135 (JPDC) 28 Sep 2020 23:52 #58

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6502
  • Remerciements reçus 183
  • Points : 77817
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
On avait pas fait un tuto la-dessus..... /?/
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 135] Thorens TD 135 (JPDC) 30 Sep 2020 12:29 #59

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3259
  • Remerciements reçus 57
  • Points : 15252
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
J'avais sans trop de doute publié sur l'opération . Mais quand et sur lequel des 2 anciens forum ....
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 135] Thorens TD 135 (JPDC) 30 Sep 2020 12:56 #60

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6502
  • Remerciements reçus 183
  • Points : 77817
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Cela devait être sur l'ancien forum, ici je ne retrouve pas.... xx)

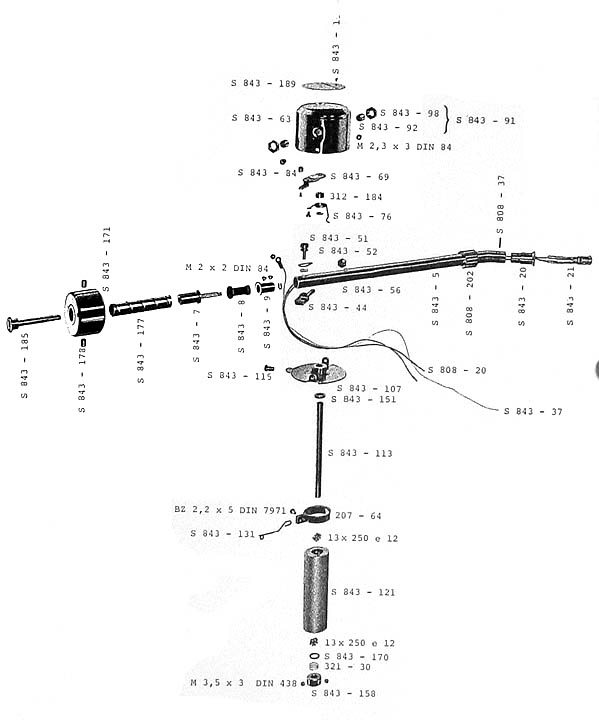

De mon coté j'ai ça :

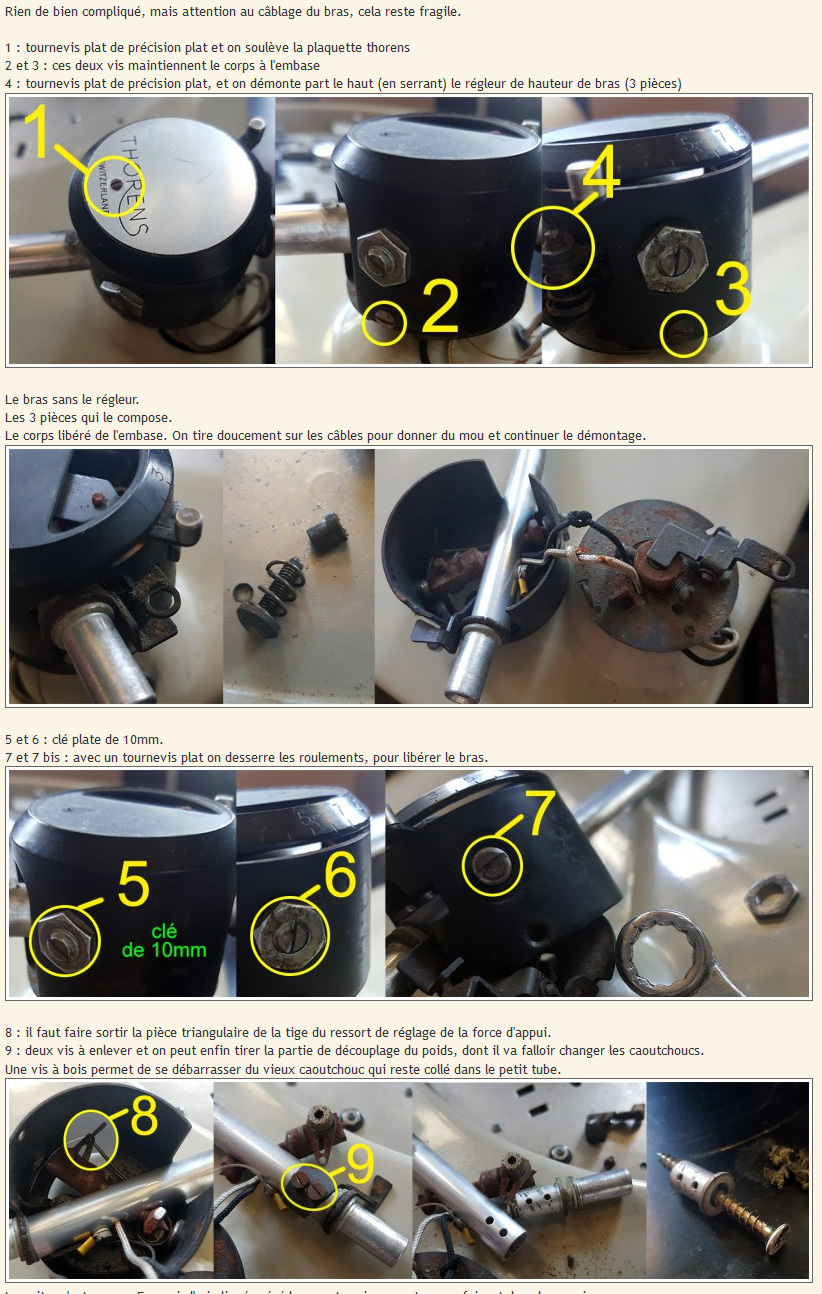

Et ici, Musico nous avait posté ça :ok:

L'administrateur a désactivé l'accès en écriture pour le public.
Cet utilisateur a été remercié pour son message par: jpdc59

[TD 135] Thorens TD 135 (JPDC) 30 Sep 2020 16:38 #61

  • Time window
  • Portrait de Time window
  • Hors Ligne
  • Fou des platines
  • Messages : 913
  • Remerciements reçus 45
  • Points : 1001
  • Karma: 1
  • Médaille en chocolat

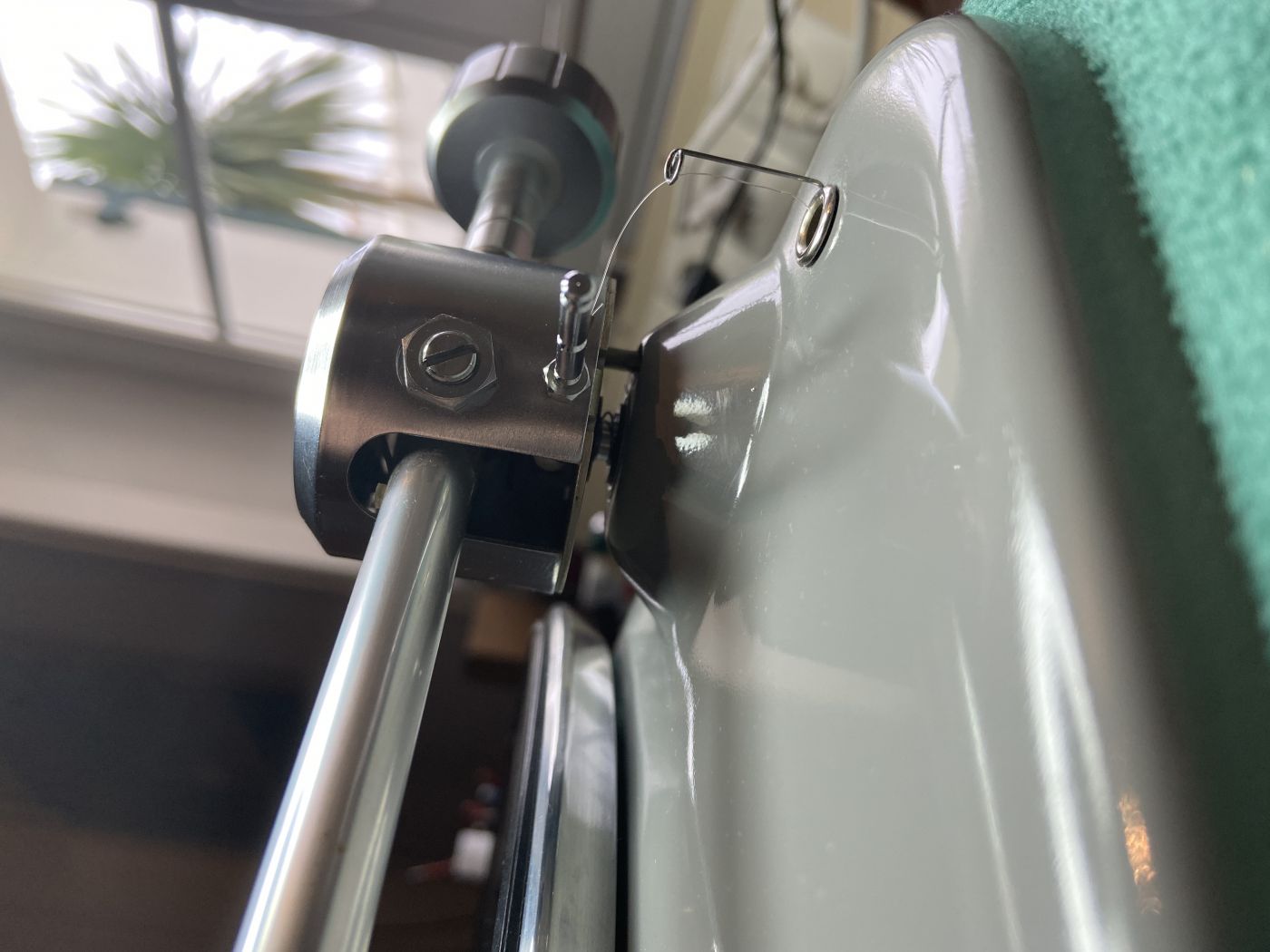

J'ai retrouvé ca,

J'avais utilisé ce tutoriel pour refaire celui de mon TP14 sur la 135.
Joint remplacé par de la gaine de cable micro Mogami + joint torique

thorens.idler.vraiforum.com/t376-BT-12-S...silent-bloc-TUTO.htm
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 135] Thorens TD 135 (JPDC) 30 Sep 2020 17:36 #62

  • Musico
  • Portrait de Musico
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 1037
  • Remerciements reçus 39
  • Points : 1083
  • Karma: 2
  • Médaille en chocolat
Je ne connais pas les caractéristiques du teflon en bande, mais j'ai un doute sur le découplage, c'est plutôt rigide comme montage.
Tu as bien fait d'utiliser de la gaine ;)
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 135] Thorens TD 135 (JPDC) 30 Sep 2020 17:36 #63

  • Musico
  • Portrait de Musico
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 1037
  • Remerciements reçus 39
  • Points : 1083
  • Karma: 2
  • Médaille en chocolat
Le bleu écrit:
On avait pas fait un tuto la-dessus..... /?/

C'est ça qui est bien avec un forum avec des fiches, des sous forums rangés... *;:>;
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 135] Thorens TD 135 (JPDC) 30 Sep 2020 23:11 #64

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6502
  • Remerciements reçus 183
  • Points : 77817
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
-(8)-
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 135] Thorens TD 135 (JPDC) 01 Oct 2020 16:28 #65

  • jpdc59
  • Portrait de jpdc59
  • Hors Ligne
  • Membre actif
  • TD 135
  • Messages : 46
  • Points : 57
  • Karma: 0
Un grand merci pour c'est très détaillé , cela va beaucoup m'aider, je pense que pour le TP 14 c'est l même chose ?

Jean-pierre
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 135] Thorens TD 135 (JPDC) 01 Oct 2020 16:55 #66

  • Musico
  • Portrait de Musico
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 1037
  • Remerciements reçus 39
  • Points : 1083
  • Karma: 2
  • Médaille en chocolat
A part l'antiskating, ça doit être pareil.
L'administrateur a désactivé l'accès en écriture pour le public.
Cet utilisateur a été remercié pour son message par: jpdc59

[TD 135] Thorens TD 135 (JPDC) 01 Oct 2020 17:12 #67

  • Time window
  • Portrait de Time window
  • Hors Ligne
  • Fou des platines
  • Messages : 913
  • Remerciements reçus 45
  • Points : 1001
  • Karma: 1
  • Médaille en chocolat
Oui, c'est identique, sauf la forme de l'axe sur lequel on pose le joint, section carrée au lieu de cylindrique.

Pour le reste tout est pareil.

J'ai fait la manip sur 2 TP14 (135 et 124) et tout s'est bien passé. En restant calme ,;,(
L'administrateur a désactivé l'accès en écriture pour le public.
Cet utilisateur a été remercié pour son message par: jpdc59

[TD 135] Thorens TD 135 (JPDC) 01 Oct 2020 19:15 #68

  • jpdc59
  • Portrait de jpdc59
  • Hors Ligne
  • Membre actif
  • TD 135
  • Messages : 46
  • Points : 57
  • Karma: 0
Mrci pour les bons conseil

jean-pierre
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 135] Thorens TD 135 (JPDC) 14 Déc 2020 12:19 #69

  • jpdc59
  • Portrait de jpdc59
  • Hors Ligne
  • Membre actif
  • TD 135
  • Messages : 46
  • Points : 57
  • Karma: 0
Bonjour,
je reviens vers vous car en remplaçant le caoutchouc du bras BTD 12 S de ma 135 ,'ai cassé le fils de masse qui vas du bras à la platine RCA il est casssé en plein milieu donc impossible de le refaire ; j'ai essayer de remettre du cable fin ,mais je n'ai plus de son et seulement un gros ronflement, dommage car ,'ai refais le moteur et le bras avec vos bons conseils.....

j'ai 2 questions quel fils dois-je prendre pour refaire cette masse de bras ?
si je veux remplacer complètement le cablage du bras comment démonter la partie avec le connecteur , cela me semble indémontable ?

Je vous remercie pour vos bon conseil

Jean-Pierre
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 135] Thorens TD 135 (JPDC) 14 Déc 2020 12:23 #70

  • jpdc59
  • Portrait de jpdc59
  • Hors Ligne
  • Membre actif
  • TD 135
  • Messages : 46
  • Points : 57
  • Karma: 0
j'ai oublié de vous demander aussi e démontant le bras j'ai vu qu'un des petit roulement est endommagé y a 't-il un moyen de le remplacer?


JP
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 135] Thorens TD 135 (JPDC) 14 Déc 2020 16:11 #71

  • ThierryT
  • Portrait de ThierryT
  • Hors Ligne
  • Membre actif
  • Messages : 132
  • Remerciements reçus 2
  • Points : 152
  • Karma: 0
Bonjour
je reviens un peu en arrière dans le sujet.

JP, quel jeu vertical as-tu laissé pour ton TP14 sur ta 135 (compression des ressorts inférieur et supérieur)?

Je viens de remonter le mien (effectivement les billes sont très fugueuses ;) ).

Son déplacement est très doux et très souple. Parfait en écoute avec une DL103 mais un peu trop volage pour le positionner sur une plage précise.

J'ai choisi de très peu compresser les ressorts peut-être insuffisamment ?
Compte-tenu de l'état impeccable des cuvettes et des billes, j'ai également choisi de ne pas graisser ces deux roulements pour éviter le collage des poussières.


Avez-vous rencontrer ce problème (relatif).
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 135] Thorens TD 135 (JPDC) 14 Déc 2020 16:25 #72

  • jpdc59
  • Portrait de jpdc59
  • Hors Ligne
  • Membre actif
  • TD 135
  • Messages : 46
  • Points : 57
  • Karma: 0
Bonjour,
je ne comprends pas la question je n'ai pas démonté un TP14 mais BTD16S , néanmoins mon TP 14 a un déplacement plus doux (un peu trop )que le BTD12S

bonne journée
JPDC
L'administrateur a désactivé l'accès en écriture pour le public.
