SUJET : [TD 135] TD 135 MKI restauration socle

[TD 135] TD 135 MKI restauration socle 13 Fév 2018 11:34 #1

  • erik
  • Portrait de erik
  • Hors Ligne
  • Membre actif
  • Messages : 167
  • Points : 183
  • Karma: 1
Salut à tous.

J'attaque la restauration du socle de ma 135. Ce dernier commence à vriller méchamment.

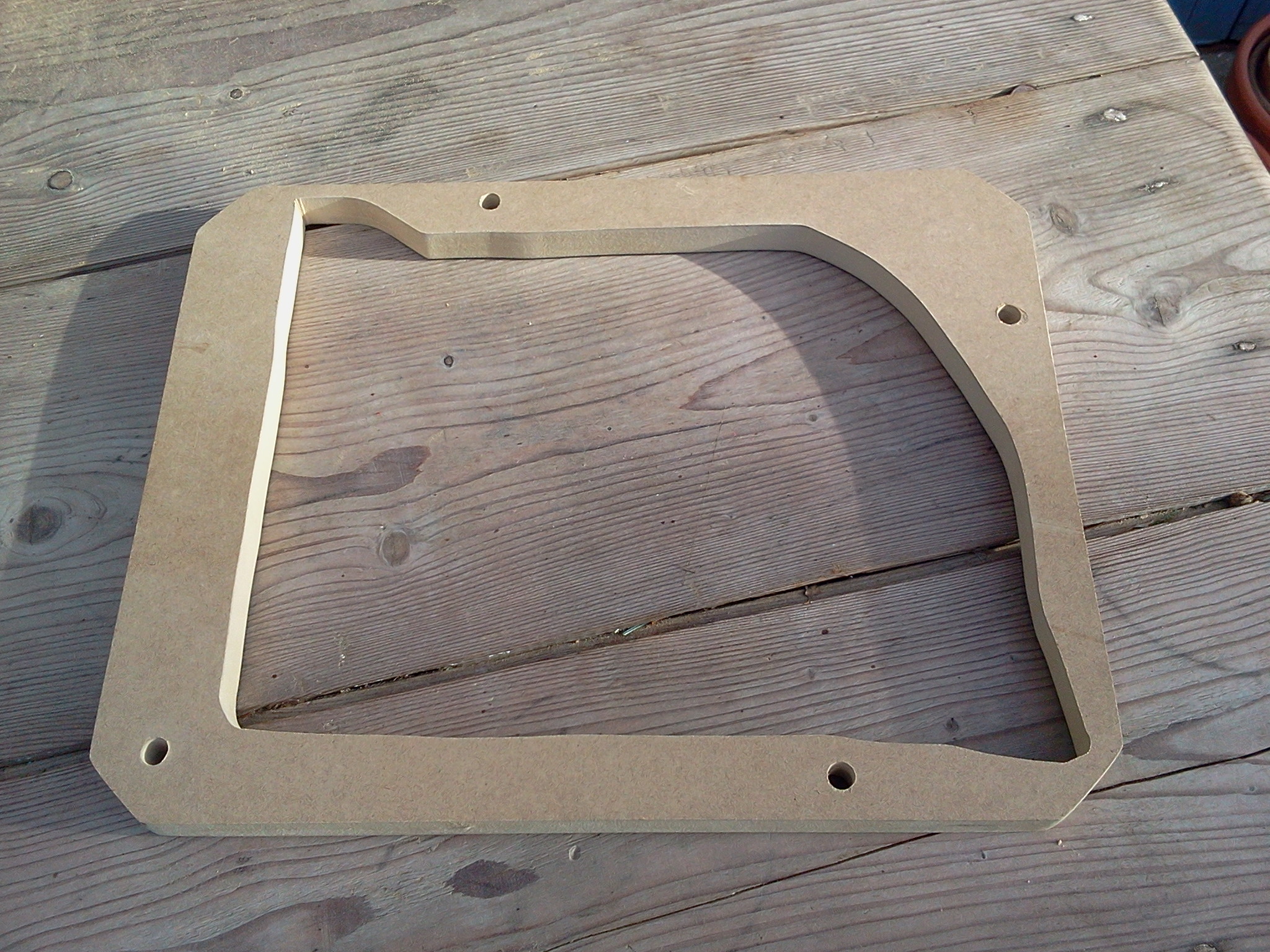

Pour la partie supérieure je part sur du MDF 19mm dont voici la découpe.



C'est très étroit sur les bords et je me rends compte qu'il y a plusieurs formats de socle, celui de Sylvain étant plus large sur l'arrière.

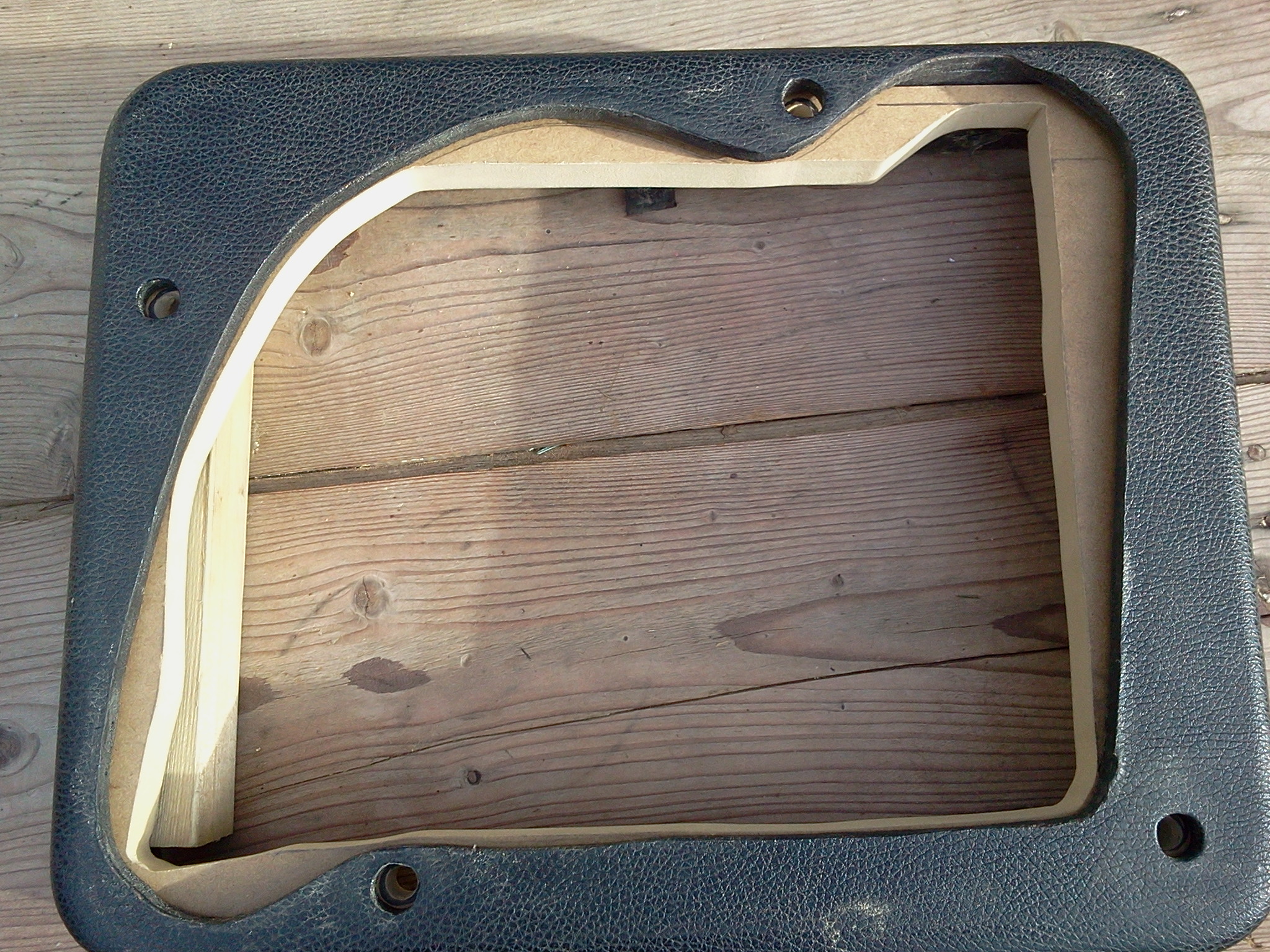

Une fois en place ça donne ceci:

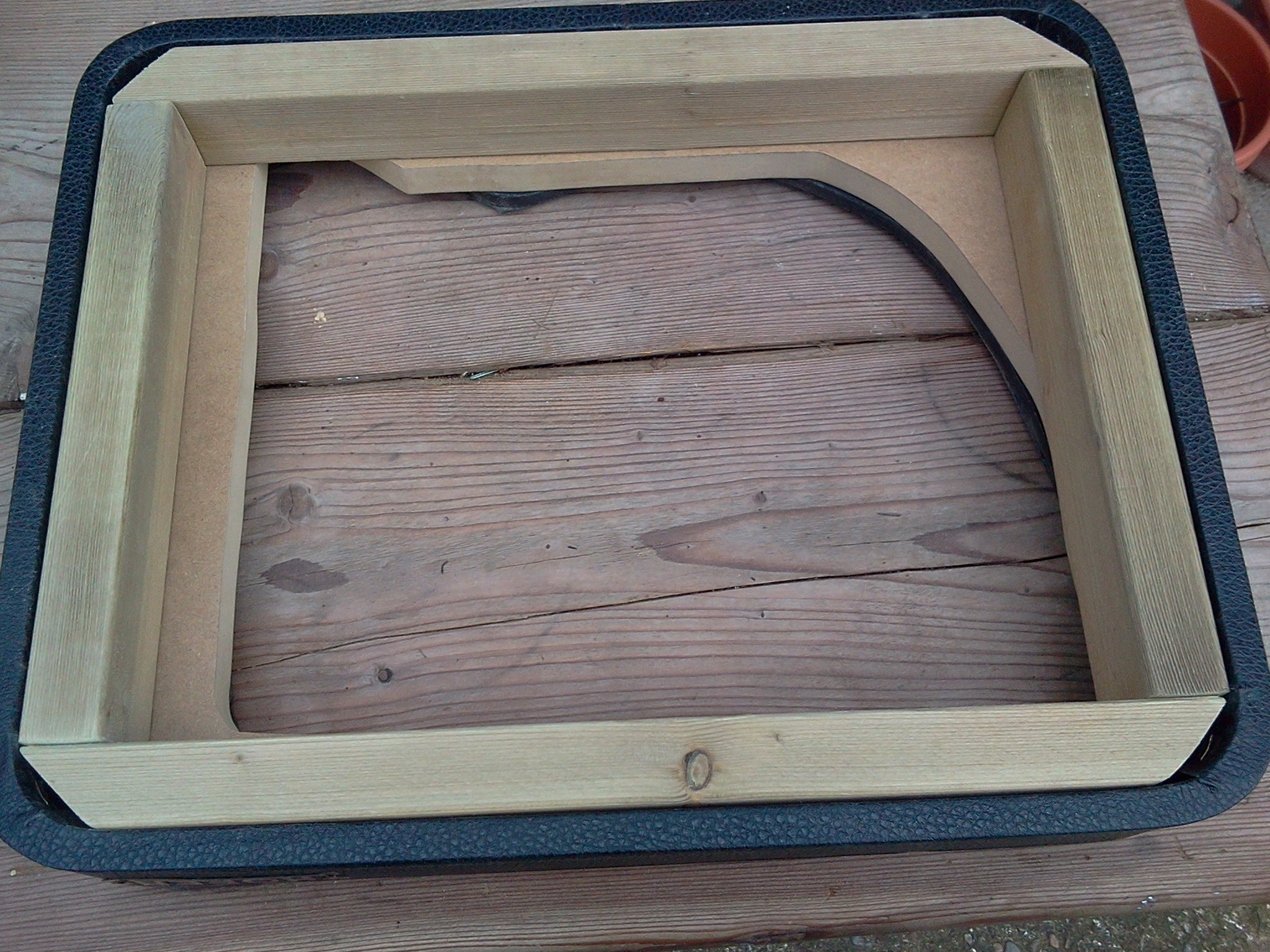

Côté fond je part sur cette idée:



Le tout sera peint en noir.
Je n'ai encore rien décider pour les pieds.

Dites-moi ce que vous en penser, si il y a quelque chose qui vous choque.
Les idées sont les bienvenues.

A+Erik






.
Dernière édition: 15 Mar 2018 14:18 par cynos.
L'administrateur a désactivé l'accès en écriture pour le public.

TD 135 mkI 13 Fév 2018 11:50 #2

  • JGN
  • Portrait de JGN
  • Hors Ligne
  • Moderateur
  • J'aime si la chanteuse a un beau son dans son clip
  • Messages : 769
  • Remerciements reçus 18
  • Points : 4927
  • Karma: 2
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Beau boulot.
Un bon multipli n'aurait-il pas eu plus de résistance à la torsion pour maintenir ton socle d'origine ?

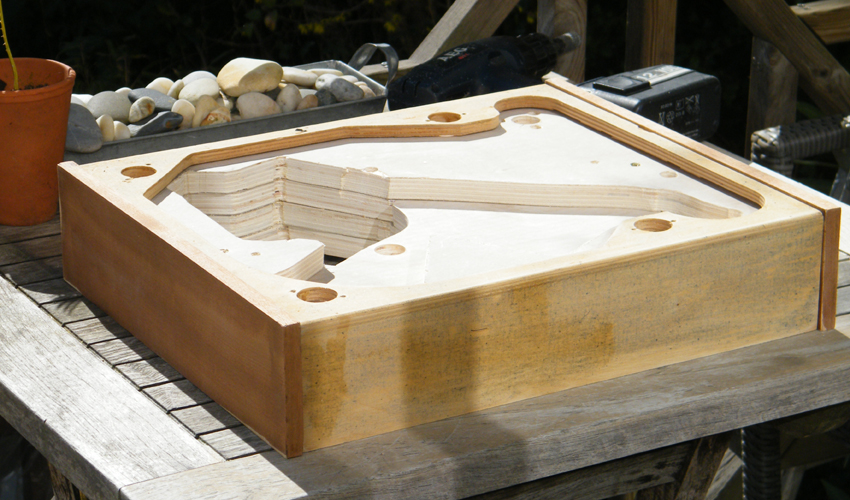

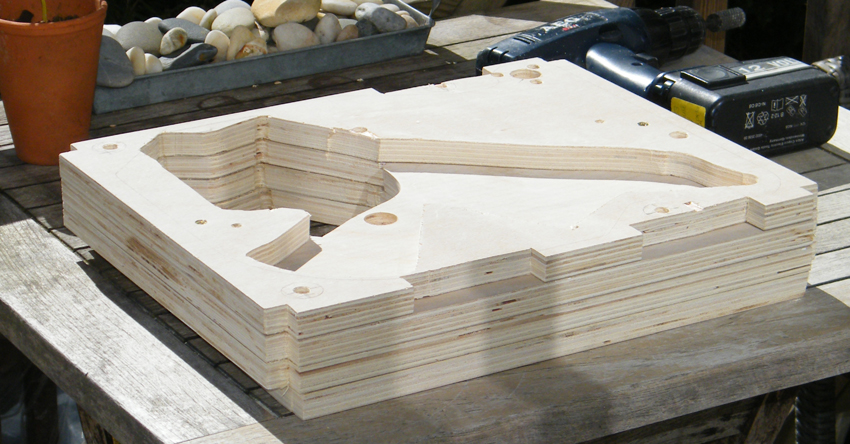

C'est pas une Thorens, mais je voulais moi aussi garder l'aspect extérieur intact. Au lieu des renforts latéraux, j'ai employé la technique du mille-feuille, une autre façon de faire un socle stable et rigide..






Dernière édition: 13 Fév 2018 11:51 par JGN.
L'administrateur a désactivé l'accès en écriture pour le public.

TD 135 mkI 13 Fév 2018 13:11 #3

  • erik
  • Portrait de erik
  • Hors Ligne
  • Membre actif
  • Messages : 167
  • Points : 183
  • Karma: 1
Oui beau résultat mais le multipli est vraiment plus cher et il faut tomber de niveau par rapport au socle, sinon travail de ponçage important. C'est aussi pour ça que j'ai rajouté les renforts latéraux au fond.
Mon socle fait 6.5cm de haut à l'intérieur.
Avec les renforts latéraux de 45mm je suis pile poil sur le bord.
L'administrateur a désactivé l'accès en écriture pour le public.

TD 135 mkI 17 Fév 2018 09:35 #4

  • erik
  • Portrait de erik
  • Hors Ligne
  • Membre actif
  • Messages : 167
  • Points : 183
  • Karma: 1

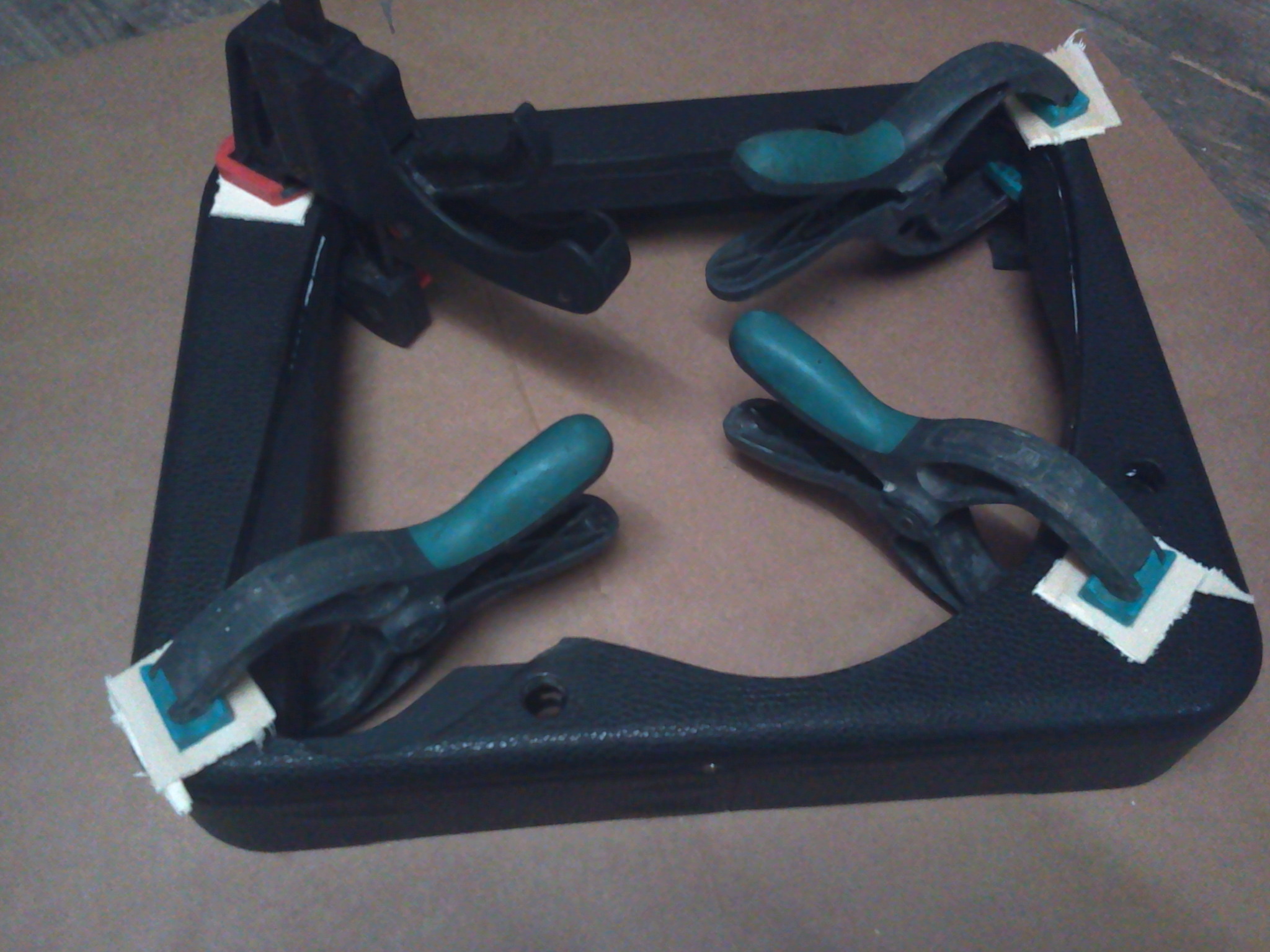

Voici le MDF une fois peint et coller sur le socle.






Les renforts latéraux seront plus large que mon premier choix soit 32 x 45 mm au lieu de 25 x 45 mm, afin d'être plus à l'aise pour les trous de tiges métal ainsi que pour les futurs pieds.

..A suivre...
L'administrateur a désactivé l'accès en écriture pour le public.

TD 135 mkI 19 Fév 2018 11:17 #5

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 2405
  • Remerciements reçus 40
  • Points : 26656
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Chouette vos 2 projets.

J'ai fait la même chose qu'Erik sur une 124, en rajoutant des morceaux de bois où je le pouvais... mais avec du recule j'aurai pu rajouter plus de poids et plus de rigidité en faisant du multi-plaque comme l'a fait JG, et ça marche aussi très bien en médium.
L'administrateur a désactivé l'accès en écriture pour le public.

TD 135 mkI 20 Fév 2018 14:54 #6

  • erik
  • Portrait de erik
  • Hors Ligne
  • Membre actif
  • Messages : 167
  • Points : 183
  • Karma: 1

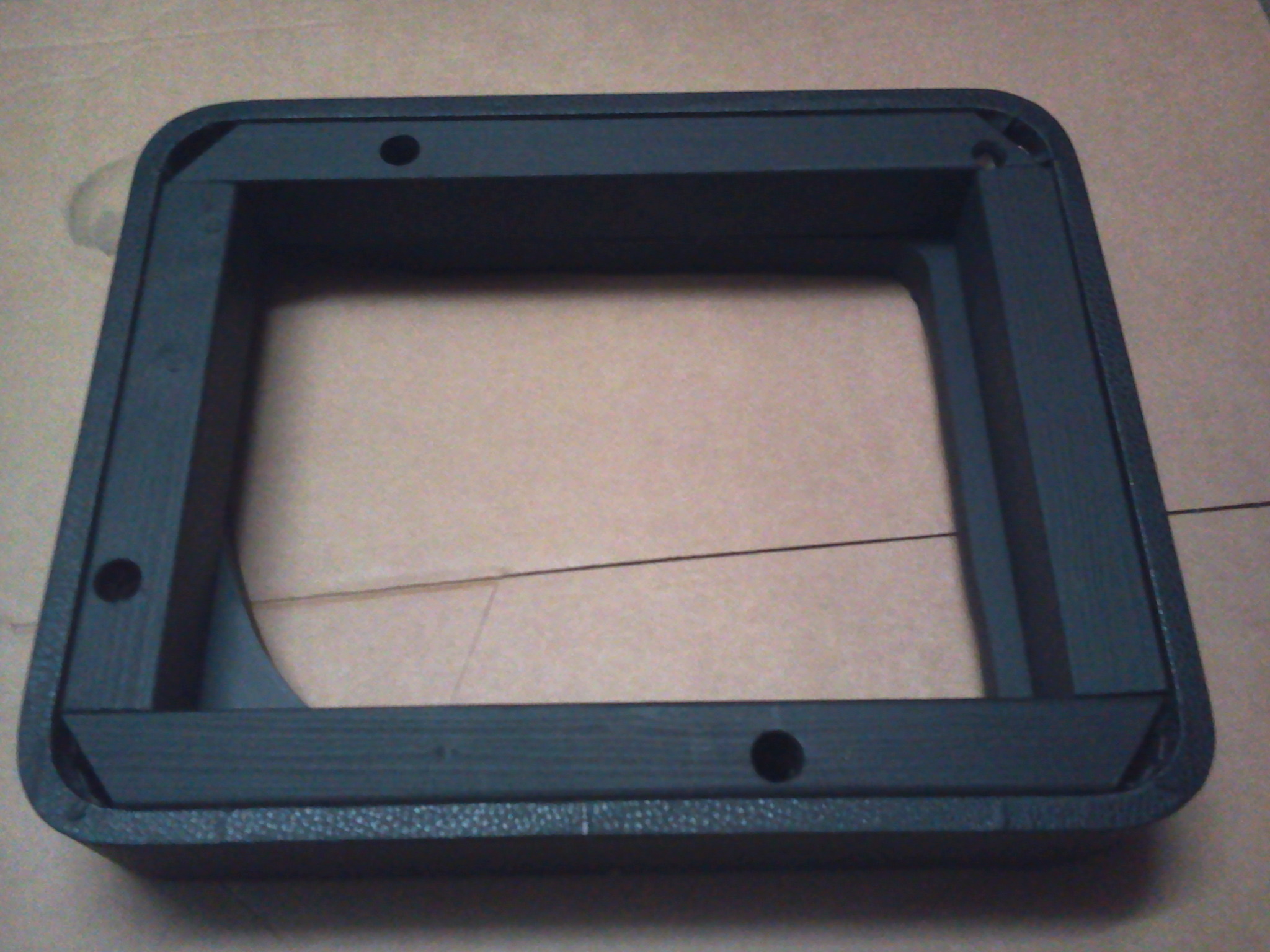

Voilà avec les renforts latéraux, c'est plutôt bien et le socle à reprit sa droiture d'origine.



Pour l'instant je ne les ai pas fixé car je n'ai pas encore trouver de solution pour les pieds.
J'ai vu des choses chez Audiophonic mais je n'arrive pas à me décider.
Les câbles de modulation ont été changés et mon ronflement à disparu. :)
Il me faut trouver aussi une solution pour les mushrooms car je pense qu'il y a des améliorations a apporté de ce coté aussi car je trouve ce système pas très efficace.
Pour le moment la platine est posée sur des absorbeurs caoutchouc et tourne à merveille.

A+Erik
L'administrateur a désactivé l'accès en écriture pour le public.

TD 135 mkI 20 Fév 2018 18:43 #7

  • Satchmo
  • Portrait de Satchmo
  • Hors Ligne
  • Membre actif
  • Messages : 81
  • Remerciements reçus 1
  • Points : 87
  • Karma: 0
Bravo pour cette restauration, le socle d'origine est pour moi le plus harmonieux à l'oeil et la tu lui donne en plus des qualités de rigidité et de masse qui ne peuvent que lui être utiles. Je suis sûre que tu as du être surpris par le rendu.
Pour tes pieds tu peux faire trois creux et installer des billes, ça découplera parfaitement.
Bruno
Dernière édition: 20 Fév 2018 18:43 par Satchmo.
L'administrateur a désactivé l'accès en écriture pour le public.

TD 135 mkI 21 Fév 2018 09:37 #8

  • erik
  • Portrait de erik
  • Hors Ligne
  • Membre actif
  • Messages : 167
  • Points : 183
  • Karma: 1
Oui c'est vrai que le rendu est différent avec en plus les vibrations du moteur qui sont davantage absorbées par l'ensemble du socle maintenant plus lourd.
Bonne idée pour les billes, je n'y avais pas pensé :ok: .
L'administrateur a désactivé l'accès en écriture pour le public.

TD 135 mkI 21 Fév 2018 10:46 #9

  • Satchmo
  • Portrait de Satchmo
  • Hors Ligne
  • Membre actif
  • Messages : 81
  • Remerciements reçus 1
  • Points : 87
  • Karma: 0
Bien entendu, il faut poser la platine sur un support inerte ou de masse conséquente, pour les mushrooms audiosilente en propose qui sont abordables.
Bruno
L'administrateur a désactivé l'accès en écriture pour le public.

TD 135 mkI 21 Fév 2018 13:15 #10

  • JGN
  • Portrait de JGN
  • Hors Ligne
  • Moderateur
  • J'aime si la chanteuse a un beau son dans son clip
  • Messages : 769
  • Remerciements reçus 18
  • Points : 4927
  • Karma: 2
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
pour les pieds tu peux aussi mettre 3 inserts, une vis pointeau sur laquelle tu serres et bloque un écrou borgne, ça fera comme la bille et en plus tu pourras ajuster avec toute la précision nécessaire l’horizontalité de la platine.
Dernière édition: 21 Fév 2018 19:57 par JGN.
L'administrateur a désactivé l'accès en écriture pour le public.

TD 135 mkI 21 Fév 2018 16:41 #11

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 2405
  • Remerciements reçus 40
  • Points : 26656
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Quel cône JG?
L'administrateur a désactivé l'accès en écriture pour le public.

TD 135 mkI 21 Fév 2018 19:55 #12

  • JGN
  • Portrait de JGN
  • Hors Ligne
  • Moderateur
  • J'aime si la chanteuse a un beau son dans son clip
  • Messages : 769
  • Remerciements reçus 18
  • Points : 4927
  • Karma: 2
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Une connerie de ma part oublie cette phrase; j'étais sur un autre truc avec la chasse aux bruits parasites.

J'édite comme ça il n'y aura plus de pb
Dernière édition: 21 Fév 2018 19:56 par JGN.
L'administrateur a désactivé l'accès en écriture pour le public.

TD 135 mkI 21 Fév 2018 19:58 #13

  • papamano
  • Portrait de papamano
  • Hors Ligne
  • Fou des platines
  • Messages : 870
  • Remerciements reçus 15
  • Points : 908
  • Karma: 5
mon JG il abuse du Rhum des fois , il se croit sur Lencoréférence *ttg>
Dernière édition: 21 Fév 2018 19:59 par papamano.
L'administrateur a désactivé l'accès en écriture pour le public.

TD 135 mkI 22 Fév 2018 11:22 #14

  • erik
  • Portrait de erik
  • Hors Ligne
  • Membre actif
  • Messages : 167
  • Points : 183
  • Karma: 1
Oui, j'étais en train de me creuser la tête avec cette histoire de cône :?
Oui pour le support je désespère de trouver un jour une plaque de marbre ou de granit dans une broc ou un vide grenier, et surtout à la bonne dimension :!:

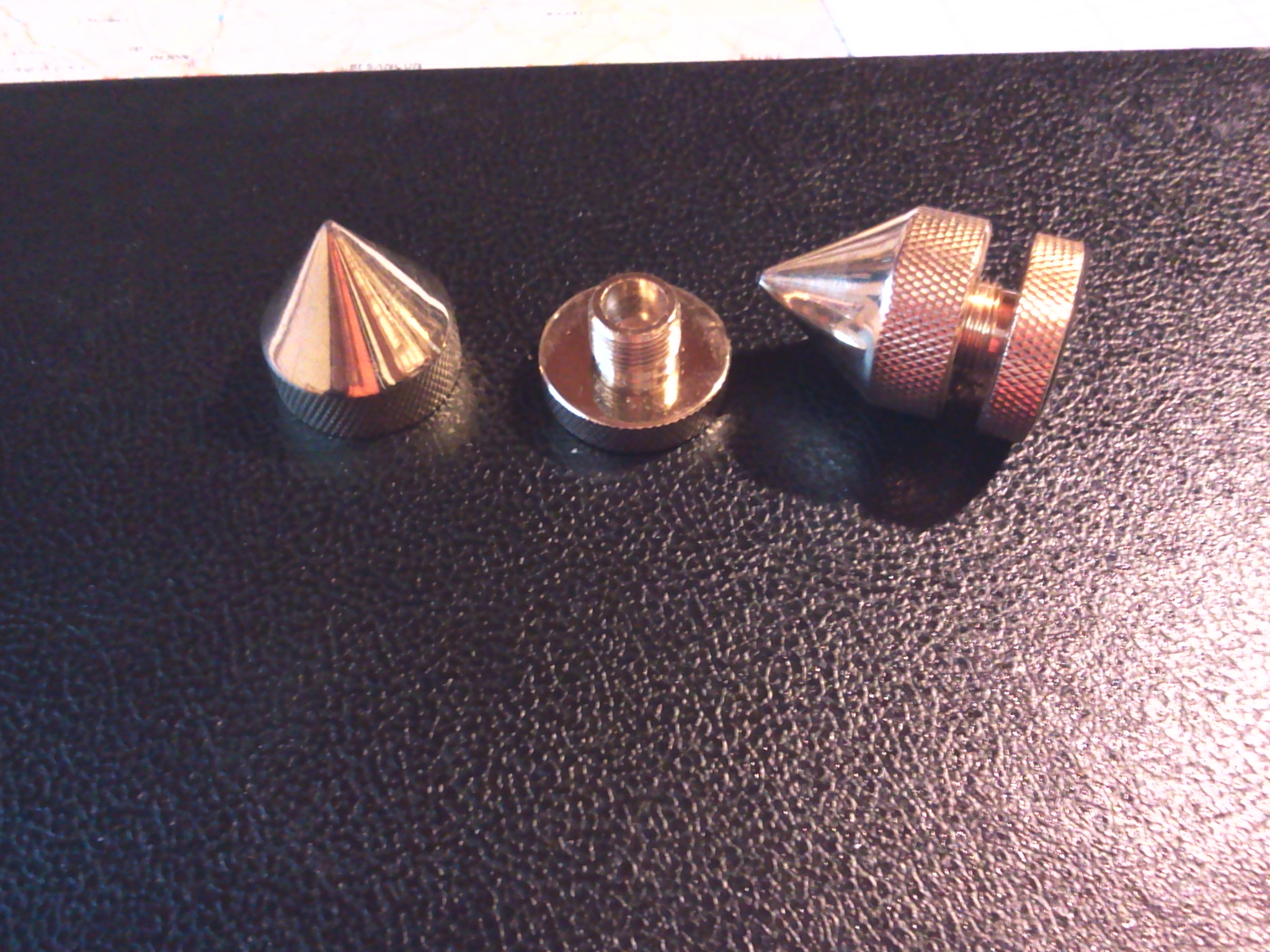

Pour les pieds j'ai ça qui traine dans un fond de tiroir:




Qu'est ce que vous en pensez?
J'en ai trois.
L'administrateur a désactivé l'accès en écriture pour le public.

TD 135 mkI 22 Fév 2018 13:24 #15

  • papamano
  • Portrait de papamano
  • Hors Ligne
  • Fou des platines
  • Messages : 870
  • Remerciements reçus 15
  • Points : 908
  • Karma: 5
granite, marbre fait un tour chez émmaus :ok:
L'administrateur a désactivé l'accès en écriture pour le public.

TD 135 mkI 01 Mar 2018 18:44 #16

  • Toscan
  • Portrait de Toscan
  • Hors Ligne
  • Passionné
  • Thorens un jour Thorens toujours
  • Messages : 486
  • Remerciements reçus 9
  • Points : 504
  • Karma: 0
Plaque de marbre pas evident a trouver
Mon brother a placé des blocs granit trouvés en jardinerie sous ces B&W nautilus mais le poid est assez conséquent pour un meuble sous une platine
Autre idée récupérer un plan de travail cuisine granit et le recouper a la disqueuse si c est possible
Thorens un jour Thorens toujours Ampli Jolida jd202a , Audiotec Pa800D, deux nf10 grundig, lecteur cd sacd Pioneer , convertisseur Marantz hd1, hp JM Reynaud Nano, , Préampli Creek obh18, platines dual 1009, Thorens cb83n , 184 Michel Ange, Thorens td124, 2 Thorens 135
2 collaros 4t200 Tannoy...
L'administrateur a désactivé l'accès en écriture pour le public.

TD 135 mkI 01 Mar 2018 18:59 #17

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 2405
  • Remerciements reçus 40
  • Points : 26656
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
avec disques diamants c'est possible.... et beaucoup de poussière... (ou sinon disqueuse termique et avec de l'eau, mais on ne joue plu dans la même cours)
L'administrateur a désactivé l'accès en écriture pour le public.

TD 135 mkI 02 Mar 2018 19:59 #18

  • erik
  • Portrait de erik
  • Hors Ligne
  • Membre actif
  • Messages : 167
  • Points : 183
  • Karma: 1
J'ai quelques pistes pour du marbre en 20mm d'épaisseur, j'attends de voir pour la couleur et le tarif of course!
Sinon de la récup sur des meubles anciens, c'est le plus simple à mon avis, après il faut bien tomber sur les dimensions...
