SUJET : [TD 135] Encore une !

[TD 135] Encore une ! 19 Déc 2018 20:15 #1

  • Dewi
  • Portrait de Dewi
  • Hors Ligne
  • Petit nouveau
  • Messages : 24
  • Remerciements reçus 1
  • Points : 29
  • Karma: 0
Bonjour à tous

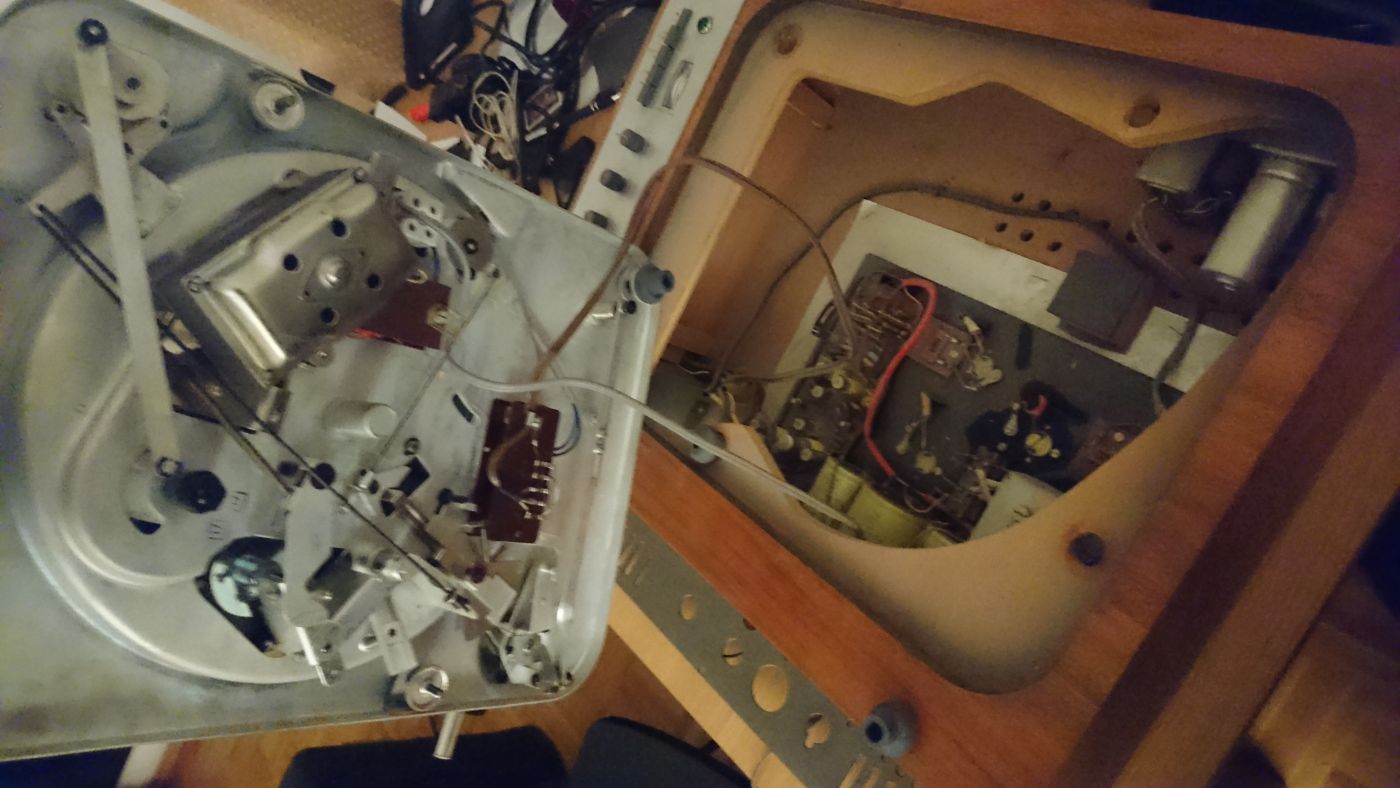

J’ai récemment acheté cette Thorens TD135 d’occasion. Je ne connais pas le modèle exact de cette version avec amplificateur à transistor incorporé. Il dispose également d’une entrée pour une source externe ainsi que ce que j’ai identifié comme une sortie « tape ». Particularité de ce modèle, il embarque un récepteur de télédiffusion Biennophone. Je ne sais pas si cette technologie est uniquement propre à la Suisse mais il s’agissait de contenu radio diffusé via les lignes téléphoniques.









Elle a bien besoin d’une révision. Elle est en bon état cosmétique. Pas de problème de moteur grippé. Pour l’instant je vais me concentrer sur la partie tourne-disque et je verrai si il me reste du courage pour faire fonctionner la partie amplification. Voici les opérations que je pense effectuer sur la platine:

-Changer le galet. Je pense acheter la version de Audiosilente. Est-ce que l’un d’entre-vous a de l’expérience avec cette pièce? Je n’ai lu que des bons échos.

-Changer le porte-cellule. C’est une ancienne cellule très lourde et avec un système d’accroche compliqué. Je pense acheter un porte-cellule comme sur mon TP14 de ma TD124.

-Le bras est un BTD-12S. Il va falloir que je change le contrepoids car il ne correspondra pas à mon nouveau porte-cellule. Avez-vous des adresses ou des modèles à me recommander? J’aimerais éviter de superposer des pièces de monnaie sur le porte-cellule si vous voyez ce que je veux dire.

-Le bras à ce problème typique de tous les vieux bras Thorens à savoir que l’axe du côté du poids est incliné vers le bas. Il me semble avoir trouvé un fabriquant qui vend une pièce en plastique très simple pour remédier à ce problème.

-Remplacer les « champignons » de suspension qui sont morts.

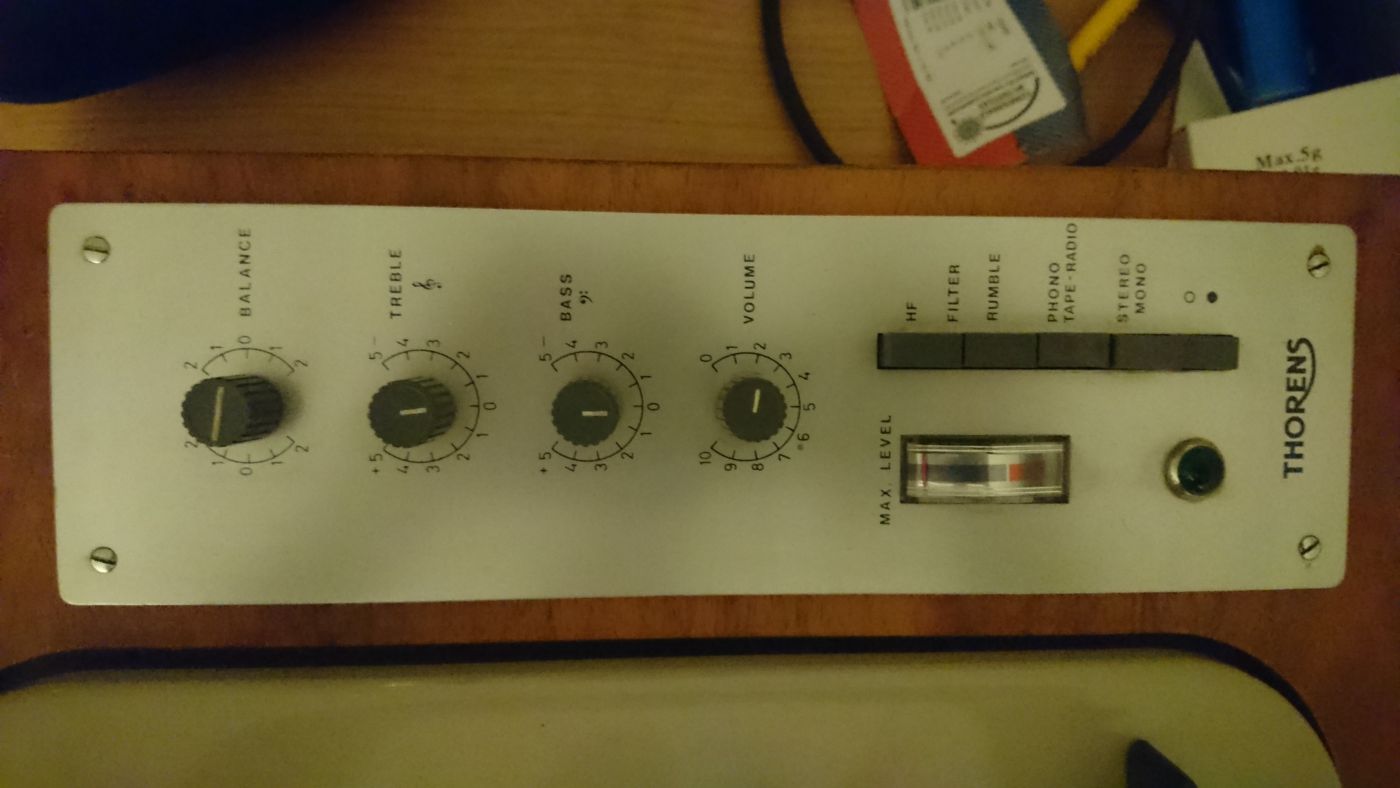

-Eventuellement changer le socle. Mais j’aime bien ce socle d’origine avec l’amplificateur.

Pas mal de boulot donc. J’essaierai de vous tenir au courant de l’évolution du processus.

Bonnes fêtes à tous
Dernière édition: 25 Avr 2019 08:54 par cynos.
L'administrateur a désactivé l'accès en écriture pour le public.

[TD135] Encore une ! 19 Déc 2018 20:52 #2

  • cynos
  • Portrait de cynos
  • en ligne
  • Technicien
  • Messages : 6312
  • Remerciements reçus 94
  • Points : 1376
  • Karma: 8
  • Médaille en chocolat
Salut, belle machine, bonne restauration en perspective.
Niveau platine pas grand chose à faire.

- nettoyage et huilage moteur et pièces en mouvement.
- changer le galet, oui, s'il est marqué (sinon les galets Thorens vieillissent plutôt bien).

- inutile de changer le contrepoids (!) (il coulisse) ni le porte cellule, en l'état, le BT12S est capable de tracker à 1g, ou très proche (déjà utilisé une M92E sur ce bras).

Sinon:




Le Biennophone, je ne connaissais pas.
Interessant !!!

@+

# pour l'upload des images, on a une limitation au niveau de la taille suite à une mise à jour du serveur apache, je vais essayer de solutionner ;).
En attendant une image < 4000 px < 2mo passe (je crois).
Dernière édition: 19 Déc 2018 21:44 par cynos.
L'administrateur a désactivé l'accès en écriture pour le public.

[TD135] Encore une ! 19 Déc 2018 22:03 #3

  • Dewi
  • Portrait de Dewi
  • Hors Ligne
  • Petit nouveau
  • Messages : 24
  • Remerciements reçus 1
  • Points : 29
  • Karma: 0
Grand merci pour ta réponse et ton lien!

La raison pour laquelle je souhaitais changer le porte-cellule et qu'il me semble que la fixation se trouve placée assez profondément. Et j'ai peur qu'une cellule moderne ne dépasse pas du châssis. Je ne sais pas si je suis clair.

Le galet a quelques petites bosses ce qui fait que la vitesse n'est pas au top. Elle est juste un peu en-dessous de ce qu'il faudrait.
L'administrateur a désactivé l'accès en écriture pour le public.

[TD135] Encore une ! 19 Déc 2018 22:33 #4

  • cynos
  • Portrait de cynos
  • en ligne
  • Technicien
  • Messages : 6312
  • Remerciements reçus 94
  • Points : 1376
  • Karma: 8
  • Médaille en chocolat
Tu as peur qu'avec un corps de cellule peu épais, le diamant ne dépasse pas du porte cellule.
Je comprends.
Tu peux utiliser une cale pour décaler la cellule.


Ce vendeur propose différentes épaisseurs.
Mais tu peux le fabriquer toi même.

Quelle cellule envisages-tu ?

Ce n'est pas moderne, mais une M44, une Orton FF15 ou une AT95 passent sans problème dans ce porte cellule, sans spacer ;)

PS si le galet est marqué, ça vaut le coup de le changer.
Mais si le marquage est peu important tu peux essayer de le monter sur une perceuse et de le rectifier avec un papier à grain (ça se tente).

Pour la vitesse, il faut régler le frein magnétique.
Dernière édition: 19 Déc 2018 22:39 par cynos.
L'administrateur a désactivé l'accès en écriture pour le public.

[TD135] Encore une ! 19 Déc 2018 22:53 #5

  • Dewi
  • Portrait de Dewi
  • Hors Ligne
  • Petit nouveau
  • Messages : 24
  • Remerciements reçus 1
  • Points : 29
  • Karma: 0
Merci pour les infos. Je ne connaissai pas cette pièce. Pour ce qui est de la cellule, je n'ai pas encore vraiment réfléchi mais parmi ces 3 propositions je serais plutôt tenté par la Shure. Même si elle n'existe plus dans le commerce d'après ce que j'ai pu constater.
L'administrateur a désactivé l'accès en écriture pour le public.

[TD135] Encore une ! 19 Déc 2018 22:57 #6

  • cynos
  • Portrait de cynos
  • en ligne
  • Technicien
  • Messages : 6312
  • Remerciements reçus 94
  • Points : 1376
  • Karma: 8
  • Médaille en chocolat
Ce n'était que des exemples (de cellules que j'ai déjà monté sur ce bras).

Pour le spacer, si vraiment tu as en besoin, tu peux le fabriquer toi même, tu pourras en faire plusieurs ... ;)
L'administrateur a désactivé l'accès en écriture pour le public.

[TD135] Encore une ! 20 Déc 2018 00:04 #7

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 3839
  • Remerciements reçus 78
  • Points : 45126
  • Karma: 2
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Chouette ensemble.

Comme dit : révision de la méca, nettoyage des vieilles graisses durcies, et graisse neuve et gouttes d'huile. Et le contrepoids n'a pas besoin d'être changé ;)

Pour le contrepoids affaissée, c'est en effet une simple pièce, mais de mémoire (enfin la dernière fois que je l'ai fait) cela demande le démontage du bras, pivots & CO... c'est pas si simple... drap blanc sur la table, genre sale d'op'....
enfin, même affaissé, ça marche très bien, c'est surtout visuel, donc... ;)

Pour le porte cellule : attention, les pinnouilles du PC qui rentrent dans le bras sont longues, donc un PC standard que tu vas trouver partout (ebay & co) ne fonctionnera pas. Il faut absolument les mêmes pinnouilles longues, donc un PC de marque thorens, car c'est les seuls qui ont fait cela.

La shure M44 est un bon choix, simple et pas cher. Le bras est anciens, et fonctionnera mieux avec des "vieilles cellules", que l'on dit aussi "lourdes" pour "bras lourds"
L'administrateur a désactivé l'accès en écriture pour le public.
Cet utilisateur a été remercié pour son message par: Dewi

[TD135] Encore une ! 20 Déc 2018 00:42 #8

  • Dewi
  • Portrait de Dewi
  • Hors Ligne
  • Petit nouveau
  • Messages : 24
  • Remerciements reçus 1
  • Points : 29
  • Karma: 0
J'ai trouvé une annonce en Suisse pour deux Shure M44-7 sans aiguille. Qu'en pensez-vous ?
www.tutti.ch/de/vi/zuerich/tv-audio/audi...m-scratchen/24906121
L'administrateur a désactivé l'accès en écriture pour le public.

[TD135] Encore une ! 20 Déc 2018 07:32 #9

  • Ramutch
  • Portrait de Ramutch
  • Hors Ligne
  • Fou des platines
  • Messages : 606
  • Remerciements reçus 3
  • Points : 653
  • Karma: 6
Chouette ce combo Thorens !
Cynos a raison ne touches surtout pas au contre-poids et à la coquille su 12-S, le mien est réglé à 1.2 g avec une V-15 type II
Le plateau est petit et en tôle ou en alu ??
L'administrateur a désactivé l'accès en écriture pour le public.

[TD135] Encore une ! 21 Déc 2018 22:57 #10

  • Dewi
  • Portrait de Dewi
  • Hors Ligne
  • Petit nouveau
  • Messages : 24
  • Remerciements reçus 1
  • Points : 29
  • Karma: 0
J'ai de la peine à identifier la matière du plateau. Je dirais plutôt en tôle. Fait étrange, je n'arrive pas à retirer la partie en synthétique du dessus. Elle est comme fixée solidement.


L'administrateur a désactivé l'accès en écriture pour le public.

[TD135] Encore une ! 21 Déc 2018 23:28 #11

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 3839
  • Remerciements reçus 78
  • Points : 45126
  • Karma: 2
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
La tôle est en générale de la ferraille, bien que, de la tôle d'alu existe.
Ici c'est un plateau en alu de grand diamètre, c'est bien. Je dis c'est bien car il y a eu des petits plateaux de 27cm en tôle, et c'était moins bien. Moins bien pour l'écoute, mais plus légers pour les platines qui étaient dans des électrophones en valise.
L'administrateur a désactivé l'accès en écriture pour le public.

[TD135] Encore une ! 21 Déc 2018 23:32 #12

  • cynos
  • Portrait de cynos
  • en ligne
  • Technicien
  • Messages : 6312
  • Remerciements reçus 94
  • Points : 1376
  • Karma: 8
  • Médaille en chocolat

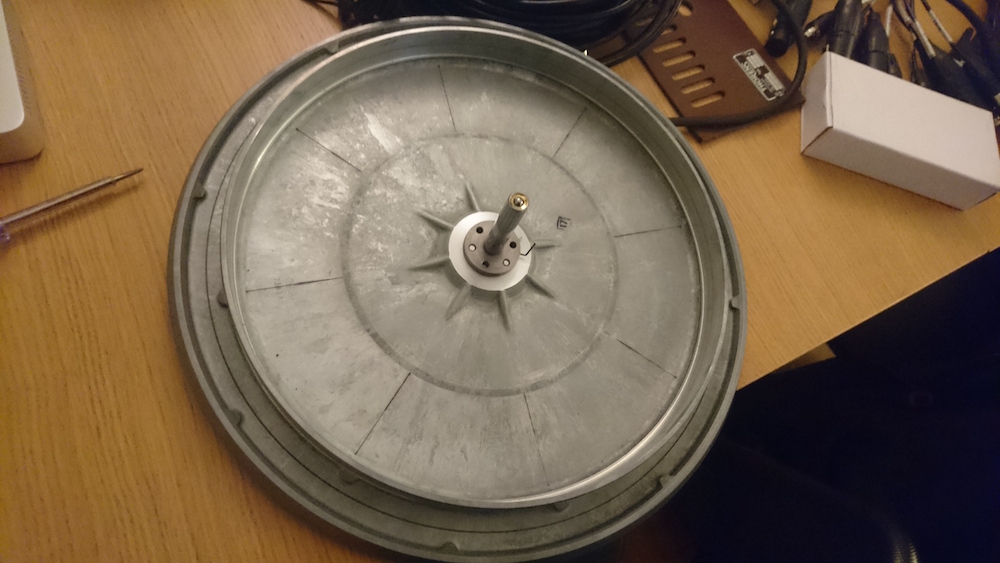

C'est un plateau lourd de 2,8kg en fonte d'alu.
Le plateau classique de toutes les 135 à grand plateau.
Les 135 à petits plateaux sont rares (certaines valises).

Le CP (couvre plateau) est peut être colé sur ton modèle.

Posté en même temps que Ben.
Pas alu, fonte d'alu, un mélange comme le Zamak (comportant divers métaux), pas de l'alu pur, d'où son poids "important".
Amagnétique et lourd.
Dernière édition: 21 Déc 2018 23:39 par cynos.
L'administrateur a désactivé l'accès en écriture pour le public.

[TD135] Encore une ! 21 Déc 2018 23:46 #13

  • Dewi
  • Portrait de Dewi
  • Hors Ligne
  • Petit nouveau
  • Messages : 24
  • Remerciements reçus 1
  • Points : 29
  • Karma: 0
J'ai poussé les tests un peu plus loin au niveau vitesse. J'ai fait des mesures avec une application sur Android. En 33 tours, la platine oscille entre 33,1 et 33,4 à chaque tour. Même marge pour la vitesse 45. Pour aller plus loin et identifier la provenance du pleurage j'ai:
- viré l'aimant du frein --> pas de différence
- pris la courroie de ma 124 qui est quasi neuve --> pas de différence

Je penche donc bel et bien pour le galet. Mais bon, je vais attendre d'avoir une cellule et de pouvoir faire une écoute. Sur ma 124, j'ai des valeurs comprises entre 33,2 et 33,3 à chaque tour et je ne détecte rien à l'écoute. Et je suis assez sensible à ce genre d'oscillations. Donc peut-être que ces valeurs seront acceptables sur la 135. Pour faire les choses bien, j'aurais pu prendre le galet de la 124 et le mettre sur la 135 mais je n'ai pas osé trop déranger la grand-maman, comme je l'appelle.

Note positive, après retour sur la position zéro, le plateau tourne encore pendant plus d'une minute.
L'administrateur a désactivé l'accès en écriture pour le public.

[TD135] Encore une ! 21 Déc 2018 23:52 #14

  • cynos
  • Portrait de cynos
  • en ligne
  • Technicien
  • Messages : 6312
  • Remerciements reçus 94
  • Points : 1376
  • Karma: 8
  • Médaille en chocolat
L'appli android (rpm calculator) n'est pas fiable.

Regarde ici, j'ai testé la véracité de cette appli (mais aussi le pleurage et scintillement).
idler-drive.com/index.php/forum/generali...e-des-platines#17045

Les stroboscospes sont assez corrects, mais peu précis (ils restent une bonne solution "classique").
Seul un tachymètre, ou un test de fréquence étalonné te permetra de verifier la vitesse très précisément ... ;)
Dernière édition: 21 Déc 2018 23:54 par cynos.
L'administrateur a désactivé l'accès en écriture pour le public.

[TD135] Encore une ! 22 Déc 2018 00:05 #15

  • Dewi
  • Portrait de Dewi
  • Hors Ligne
  • Petit nouveau
  • Messages : 24
  • Remerciements reçus 1
  • Points : 29
  • Karma: 0
J'ai un disque de tests avec des fréquences. Je ferai ça pendant ces vacances.
L'administrateur a désactivé l'accès en écriture pour le public.

[TD135] Encore une ! 22 Déc 2018 00:19 #16

  • cynos
  • Portrait de cynos
  • en ligne
  • Technicien
  • Messages : 6312
  • Remerciements reçus 94
  • Points : 1376
  • Karma: 8
  • Médaille en chocolat
Tu peux me dire lequel ?
Le disque de test seul, ne "prouvera" rien pour la mesure de vitesse de rotation, en revanche pour le wow/flutter, il sera utile.
L'administrateur a désactivé l'accès en écriture pour le public.

[TD135] Encore une ! 22 Déc 2018 00:23 #17

  • Dewi
  • Portrait de Dewi
  • Hors Ligne
  • Petit nouveau
  • Messages : 24
  • Remerciements reçus 1
  • Points : 29
  • Karma: 0
L'administrateur a désactivé l'accès en écriture pour le public.

[TD135] Encore une ! 22 Déc 2018 00:35 #18

  • cynos
  • Portrait de cynos
  • en ligne
  • Technicien
  • Messages : 6312
  • Remerciements reçus 94
  • Points : 1376
  • Karma: 8
  • Médaille en chocolat

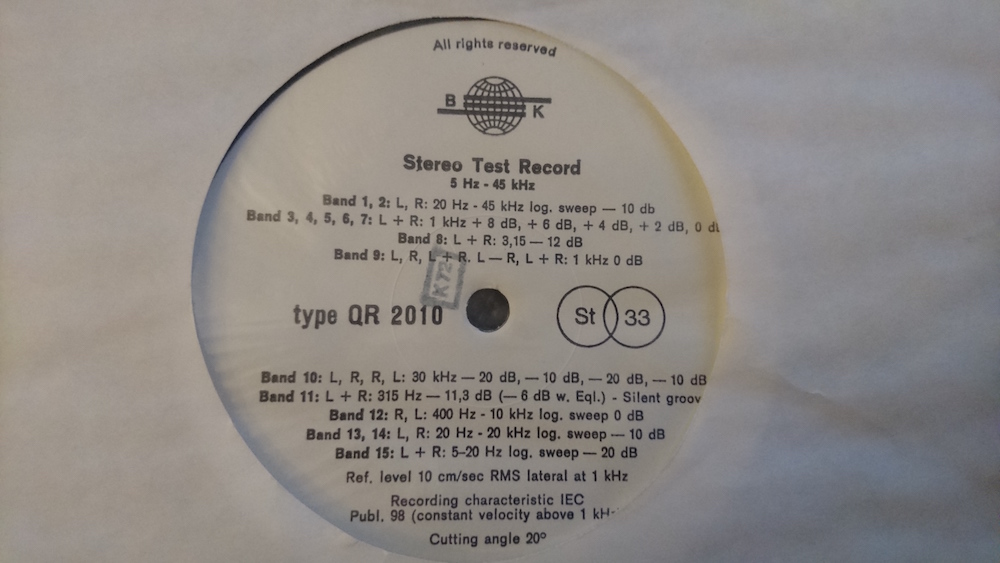

Connais pas celui ci.

Si je lis bien,
Face A n°8 fréquence 3150 hz utilisable pour le wow/flutter.
Tu peux enregistrer la piste, mais il faut un logiciel qui puisse l'exploiter.
Je n'ai plus le nom des logiciels en tête, ils sont sur un de mes PC (si interessé, tu me MP ... ;)).

La piste silent groove (Face B) te permetra de visualiser le rumble.
L'administrateur a désactivé l'accès en écriture pour le public.
