Veuillez indiquer le modèle de votre platine Thorens à galet dans le titre de votre sujet.

SUJET : [TD 184] Les gemeaux restauration

[TD 184] Les gemeaux restauration 12 Déc 2017 14:11 #55

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6502
  • Remerciements reçus 183
  • Points : 77791
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Pas facile de tout comprendre :?

Le mieux pour ne pas faire de bêtises est de re-dessiner le schéma de l'alimentation sur une feuille de papier, puis tu colles ici une photo de ton schèma.

Idem pour les pré entrè, pré sortie, pré de truc... j'ai peur de te répondre en ayant compris autre chose que ce que tu as écris ;)
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 184] Les gemeaux restauration 12 Déc 2017 14:42 #56

  • Musico
  • Portrait de Musico
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 1037
  • Remerciements reçus 39
  • Points : 1083
  • Karma: 2
  • Médaille en chocolat
Je ne comprends rien aux explications, même après plusieurs relecture et cela me rassure, je ne suis pas le seul.

Pour le cheminement de l'électricité, tu nous indiques en partant de ta prise secteur mural et tu remontes, ainsi on comprendra mieux.

Pour brancher la platine en direct, c'est bien sur le domino (fil noir et bleu). Et la masse secteur, tu peux la coller au châssis ou en l'air en l'isolant. Les normes actuelles diraient qu'il faut relier, mais je vis dans un immeuble sans terre, donc je ne m'en préoccupe pas.
Et tout le reste, tu débranches.
Dernière édition: 12 Déc 2017 14:43 par Musico.
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 184] Les gemeaux restauration 12 Déc 2017 14:50 #57

  • Musico
  • Portrait de Musico
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 1037
  • Remerciements reçus 39
  • Points : 1083
  • Karma: 2
  • Médaille en chocolat
Pour le preampli "à tubes" chinois, franchement, cela reste une chinoiserie.
Les tubes ne servent à rien. Et tu n'arriveras pas à la faire rentrer dans la valise.
Puisqu’il te faut un preampli RIAA pour entrer sur ton ampli, regarde chez Pro-ject, y a des choses similaires et en occase cela se trouve.
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 184] Les gemeaux restauration 12 Déc 2017 15:53 #58

  • ghis63
  • Portrait de ghis63
  • Hors Ligne
  • Membre actif
  • Messages : 35
  • Points : 39
  • Karma: 0
Pour le câblage de la platine seul tu a répondu à m'ont explication tordu :JGN) au top .

Je ferais quand mème un schéma histoire de répondre à mais autres questions.

Pour la RIAA jais mesurez sa passe dans la valise.
Je me demande juste si les caractéristique sont ok pour passer sur m'ont ampli de home cinéma , mais aussi sur celui de la valise avec une cellule shure.

La qualité est certainement moyenne mais ont parle d'un kit à 25 euros ... dans le modélisme je commande souvent des pièces chinoise et finalement elle sont souvent pas si mal .
Jais regardez le lien que tu ma donnez et dans les petites annonces les tarifs sont bien trop élevè pour un montage temporaire .

Ce petit préampli chinois va de toute manière me servir que sur le court-terme, jusqu'a ce que je passe sur un ampli à tube de bonne facture et la platine hors valise.
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 184] Les gemeaux restauration 12 Déc 2017 17:04 #59

  • Musico
  • Portrait de Musico
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 1037
  • Remerciements reçus 39
  • Points : 1083
  • Karma: 2
  • Médaille en chocolat
Si c'est pour du court terme, pas la peine de s’embêter à l'intégrer à la valise puisqu'il te faut un ampli.
Enfin, tu fais comme tu veux...

Tu branches des RCA sur la plaquette en dessous du bras. et tu passes par le preampli, puis l'ampli.

BRAS-->RCA-->Preampli IN-->Preampli Out-->AUX In de l'ampli

Pour du court terme, pars sur un preampli RIAA sans lampe, tu trouveras peut être moins cher encore. Car elles ne servent vraiment à rien dans ce type de boite/montage.
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 184] Les gemeaux restauration 12 Déc 2017 17:41 #60

  • ghis63
  • Portrait de ghis63
  • Hors Ligne
  • Membre actif
  • Messages : 35
  • Points : 39
  • Karma: 0
J'ais bien regardez sans lampe mais celui ci reste le moins chère.

Donc pour le branchement a l'ampli de home cinéma nickel . Tu a repris ce que je demander maladroitement avant.

Le preampli peut aussi me servir avec l'ampli a lampe de la valise ?

Comme sa j'installe une shure 44.7 pour les 2 configurations et elle sera en place pour plus tard .

Le mettre dedans et pas une obligation a voir au moment venus.

Merci
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 184] Les gemeaux restauration 12 Déc 2017 17:57 #61

  • Musico
  • Portrait de Musico
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 1037
  • Remerciements reçus 39
  • Points : 1083
  • Karma: 2
  • Médaille en chocolat
Aucune certitude sur l'usage du preampli avec l'ampli de la valise ?-|
J'ai lu plusieurs fois qu'il était sujet à ronflette dès que l'on essayait d'en faire quelque chose...
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 184] Les gemeaux restauration 12 Déc 2017 20:57 #62

  • ghis63
  • Portrait de ghis63
  • Hors Ligne
  • Membre actif
  • Messages : 35
  • Points : 39
  • Karma: 0
Finalement à force de fouiller jais trouver une riaa moins chère sur leboncoin c'est ce modèle :

www.conrad.fr/ce/fr/product/943642/Pream...phono-Vivanco-PA-115

Je vais de l'acheter pour 15 euros fdpi.

Je devrais recevoir mais transfo de sortie demain, ou après demain, je vous ferais part des résultat ou de mais difficultés à les adapter

++
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 184] Les gemeaux restauration 14 Déc 2017 22:13 #63

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3259
  • Remerciements reçus 57
  • Points : 15239
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Sur les branchements secteur de cette valise je retrouve les pb que j'avais eu avec une autre valise . Trop risqué de te conseiller sur photos .
Il faut comparer le câblage de la valise avec le câblage 220V standard du moteur de 184 134 135 124.

Pour tes RCA , aucun avantage à acheter sur LBC ou ailleurs des fiches à 15€ la paire, Tu prends un câble tout fait tout con chez Carrefour ou Intermarché , tu coupes à un bout et tu soudes sur la plaquette.

Sur l'idée d'intercaler un préampli avec entrée phono ente la platine et l'ampli d'origine je vois mal comment tu ferais car l'ampli d'origine comprend un étage préampli même s'il n'a pas de circuit RIAA (Ou irais-tu connecter un préamp extérieur ?)
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 184] Les gemeaux restauration 15 Déc 2017 14:33 #64

  • ghis63
  • Portrait de ghis63
  • Hors Ligne
  • Membre actif
  • Messages : 35
  • Points : 39
  • Karma: 0
Hello,

Pour le cablage en 220v:

Il y a sur le transfo 3 cables qui partes au moteur : si je ne me trompe pas 1 phase 110v, 1 phase 220v, un neutre .
Il me suffit de me reprendre sur la ou va le neutre est la phase 220V ?

Pour les RCA pas de soucis jais deja un gros stock qu'il me reste de mais années DJ .

Jais reçut les transformateur. Jais essayez de comprendre un peut le câblage .

Premier constat je ne vois pas de polarité à respecter sur les borne ou se connect les haut parleur ?

La ou je bloque c'est plus sur la partie alimentation .
Il y a une polarité ou du moins une entrée sortie spécifique ?

Après observations jais une borne relier à la valve ez80 et une autre sur une el84.

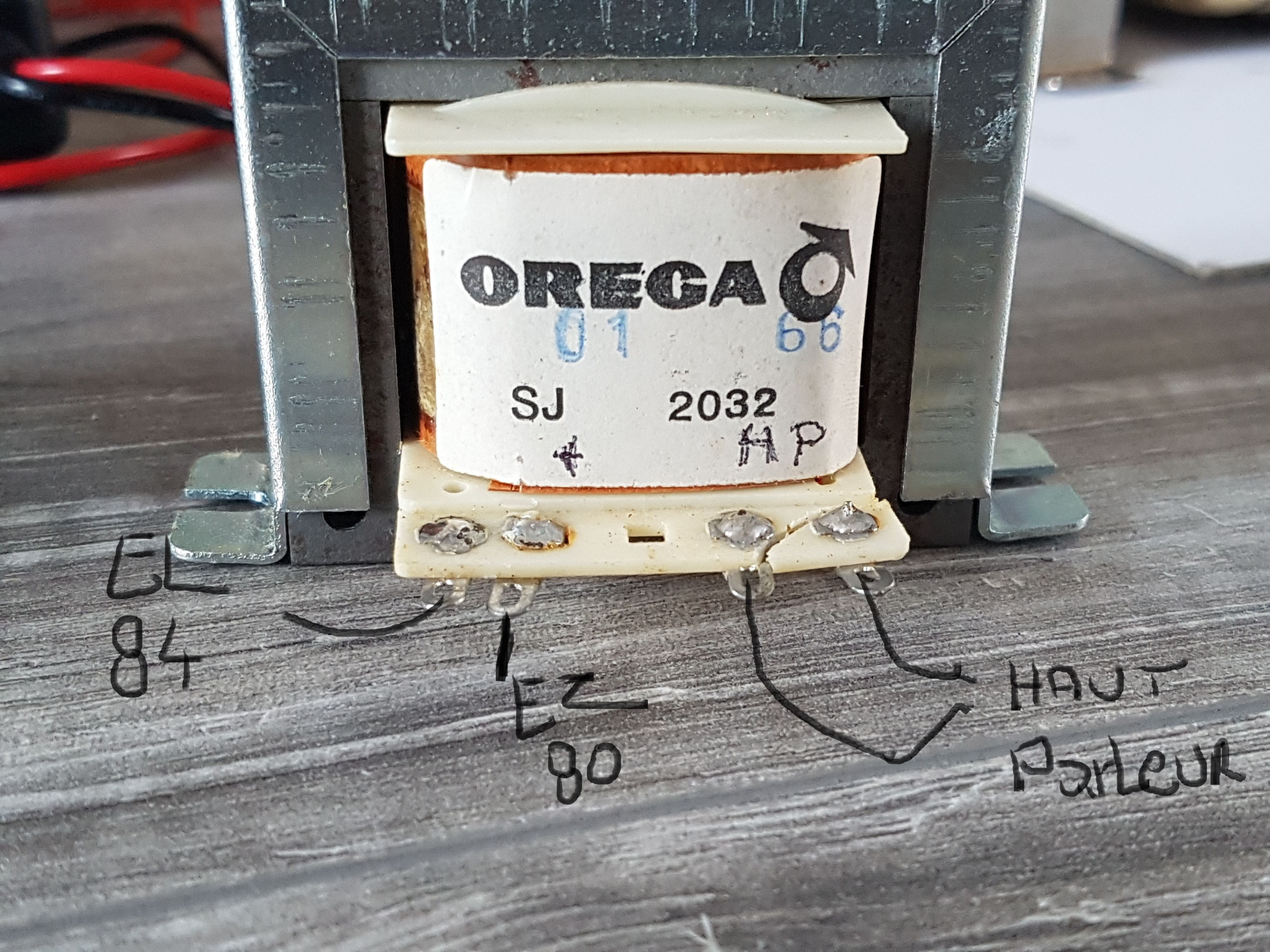

Voila comment je vois le câblage (voir la photo), corriger moi si je me trompe sur les bornes.
Gosse hésitation ou je doit câblè l'ez80 et l'el84
.
Jais bien entendu tous simplifier, pas de résistance ni de condensateur, mais ils seront bien présent comme à l'origine.

Sinon jais trouver une super solution pour leurs intégration photo a venir après le câblage .




Pour le préampli , je pensé tous simplement l'intercaler entre la platine et la ou sont connecter les câbles d'origine sur l'ampli de la valise .

++
Dernière édition: 15 Déc 2017 14:34 par ghis63.
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 184] Les gemeaux restauration 15 Déc 2017 20:33 #65

  • ghis63
  • Portrait de ghis63
  • Hors Ligne
  • Membre actif
  • Messages : 35
  • Points : 39
  • Karma: 0
Je viens de tester avec ce câblage et le petit condo pour éviter le plop de démarrage.

Le résultat au top sa fonctionne nickel sur les 2 sorties.
Je vous ferais un petit recap de cette modif .

Prochaine étape changer le saphir de la ronette et révisions de la platine .
Par contre les el84 tad ne marche toujours pas .

Si je change les anciennes lampes (d'origine) cela va vraiment beaucoup influencer la qualité du son ?
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 184] Les gemeaux restauration 16 Déc 2017 02:16 #66

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6502
  • Remerciements reçus 183
  • Points : 77791
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Bravo pour la minip
ghis63 écrit:
Par contre les el84 tad ne marche toujours pas .

Si je change les anciennes lampes (d'origine) cela va vraiment beaucoup influencer la qualité du son ?

Ramène les TAD à ton vendeur, si elles ne fonctionnent pas.

Pour les anciennes lampes => les tubes, si elles ont bonnes tu n'auras aucun changement de son si tu les changes.
L'administrateur a désactivé l'accès en écriture pour le public.

[TD 184] Les gemeaux restauration 10 Jan 2018 00:35 #67

  • Toscan
  • Portrait de Toscan
  • Hors Ligne
  • Fou des platines
  • Thorens un jour Thorens toujours
  • Messages : 983
  • Remerciements reçus 21
  • Points : 1023
  • Karma: 0
  • Médaille en chocolat
Houps j ai loupé beaucoup d épisodes
Après relecture du post , je vois que tu as rudemment avancé et c est tant mieux
La valise sera prète pour les futurs époux
Les deux voies fonctionnent si j ai bien compris donc tout s accorde
Belle année 2018
Thorens un jour Thorens toujours Ampli Jolida jd202a , Audiotec Pa800D, deux nf10 grundig, lecteur cd sacd Pioneer , convertisseur Marantz hd1, hp JM Reynaud Nano, , Préampli Creek obh18, platines dual 1009, Thorens cb83n , 184 Michel Ange, Thorens td124, 2 Thorens 135
2 collaros 4t200 Tannoy...
Dernière édition: 10 Jan 2018 00:35 par Toscan.
L'administrateur a désactivé l'accès en écriture pour le public.
