Veuillez indiquer la marque et le modèle de votre platine direct drive dans le titre de votre sujet.

SUJET : Goldmund Alimentations 2020

Goldmund Alimentations 2020 07 Fév 2020 10:45 #37

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6640
  • Remerciements reçus 189
  • Points : 82099
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
ThierryN écrit:
Tu dis "pas de pont, diodes discrètes" mais un pont c'est un montage de 4 discrètes , non ?


C'est bien la même chose Thierry, si le montage est fait suivant le schémas de pont de diode avec 4 Diodes.

Mais certaines alimentations n'utilisent que 2 diodes, c'est plus basic, plus économique, cela peut être plus simple suivant le montage, si l'on veut juste redresser sans filtrage pointu. Mais ce n'est pas le cas ici ou le but est de faire du TOP.
L'administrateur a désactivé l'accès en écriture pour le public.

Goldmund Alimentations 2020 06 Sep 2020 20:19 #38

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3346
  • Remerciements reçus 59
  • Points : 16301
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
J'ai 4 alimentations Goldmund 1 A, dont une en service. Semaine passée j'en ai porté trois chez mon technicien favori (Pas celui du proto de copie ).
Mission : recaper , vérifier . Ca l'intéressait (un bon point).

A première vue , capot retiré , je vous livre son diagnostic:
1) gros condo à augmenter de valeur , mais sans aller trop loin car ce qu'on gagnerait en capacité serait perdu en vivacité à re-répondre instantanément, ce qui est la principale qualité attendue.
2) des diodes d'époque à remplacer par des actuelles plus performantes
3) quelques petits condos à changer pour identiques neufs, tant qu'on y est.
4) vérification des autres composants

Tous les composants seront commandés en 4 ex. en vue de traiter de même celle que j'ai gardée en service

Suite dans 2 à 3 semaines , comparaison avec l'alim "témoin" non traitée (sauf que le gros condo avait été changé par Vincent)

Il me restera à leur mettre des embases IEC pour des câbles secteur de qualité correcte. (déjà fait sur celle en service).

Une autre question que je n'ai pas encore évoquée serait la qualité du câble conduisant le 24 V. Mais est-ce une question intéressante ?
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
Dernière édition: 06 Sep 2020 20:21 par ThierryN.
L'administrateur a désactivé l'accès en écriture pour le public.

Goldmund Alimentations 2020 08 Sep 2020 09:26 #39

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6640
  • Remerciements reçus 189
  • Points : 82099
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
ThierryN écrit:
Une autre question que je n'ai pas encore évoquée serait la qualité du câble conduisant le 24 V. Mais est-ce une question intéressante ?


A mon avis non, pas besoin de cable "spécifique" tant que ce n'est pas du câble de merde... vu la tension et l'intensité, on a pas besoin de prendre du trop gros cable non plu.
par contre soigné le passage, loin des sources de perturbation, loin du 220v,...
Qu'il soit court, et pas 1m trop long, bien soudé, on évite les cosses, bornier & co si l'on peut...
L'administrateur a désactivé l'accès en écriture pour le public.

Goldmund Alimentations 2020 08 Sep 2020 10:39 #40

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3346
  • Remerciements reçus 59
  • Points : 16301
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Oui, même avis reçu de Vincent.
C'est d'origine du 1 conducteur + tresse. (qui se poursuit de même dans le socle jusqu'au bandeau de commandes, tresse pour le retour)
Pas trop long : Goldmund mettait un bon mètre, voire plus. Et cela m'arrange ainsi de pouvoir placer les boitiers au sol près d'une réglette, car proche des platines je n'ai pas de place et ce serait plutôt déconseillé .
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
Dernière édition: 08 Sep 2020 10:42 par ThierryN.
L'administrateur a désactivé l'accès en écriture pour le public.

Goldmund Alimentations 2020 08 Sep 2020 10:45 #41

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6640
  • Remerciements reçus 189
  • Points : 82099
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Hi

Moi j'aurai fait au plus court, et si possible du coté gauche de la platine, plustôt qu'a droite, pour ne pas être collé à la cellule.

Mais tout ça c'est de la théorie.... enfin ma petite théorie à moi :roll:
L'administrateur a désactivé l'accès en écriture pour le public.

Goldmund Alimentations 2020 08 Sep 2020 14:05 #42

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3346
  • Remerciements reçus 59
  • Points : 16301
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
L'arrivée du 24V est bien à l'opposé de la cellule, en diagonale pour un bras radial, en angle opposé pour un bras tangentiel.
Mais le bandeau de commandes est en face de la cellule.
En 24V DC, pas en 240 AC.
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

Goldmund Alimentations 2020 08 Sep 2020 21:53 #43

  • Vador
  • Portrait de Vador
  • Hors Ligne
  • Petit nouveau
  • La force est avec toi.
  • Messages : 9
  • Points : 10
  • Karma: 0
Perso je tenterais bien un essai avec 2 batteries en série, juste pour voir et écouter évidemment????
L'administrateur a désactivé l'accès en écriture pour le public.

Goldmund Alimentations 2020 08 Sep 2020 22:20 #44

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3346
  • Remerciements reçus 59
  • Points : 16301
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Je vais peut-être dire une connerie (ça fait partie de mon charme):

Des accus fournissent un courant qui ne fait que décroître ; une alim fournit un courant entretenu en permanence avec réponse instantanée à la charge demandée.

Il suffit de faire tourner un moteur de véhicule sur les accus en déconnectant l'alternateur et d'allumer les phares pour constater la différence.

Et les préamplis sur batteries ? ?-|

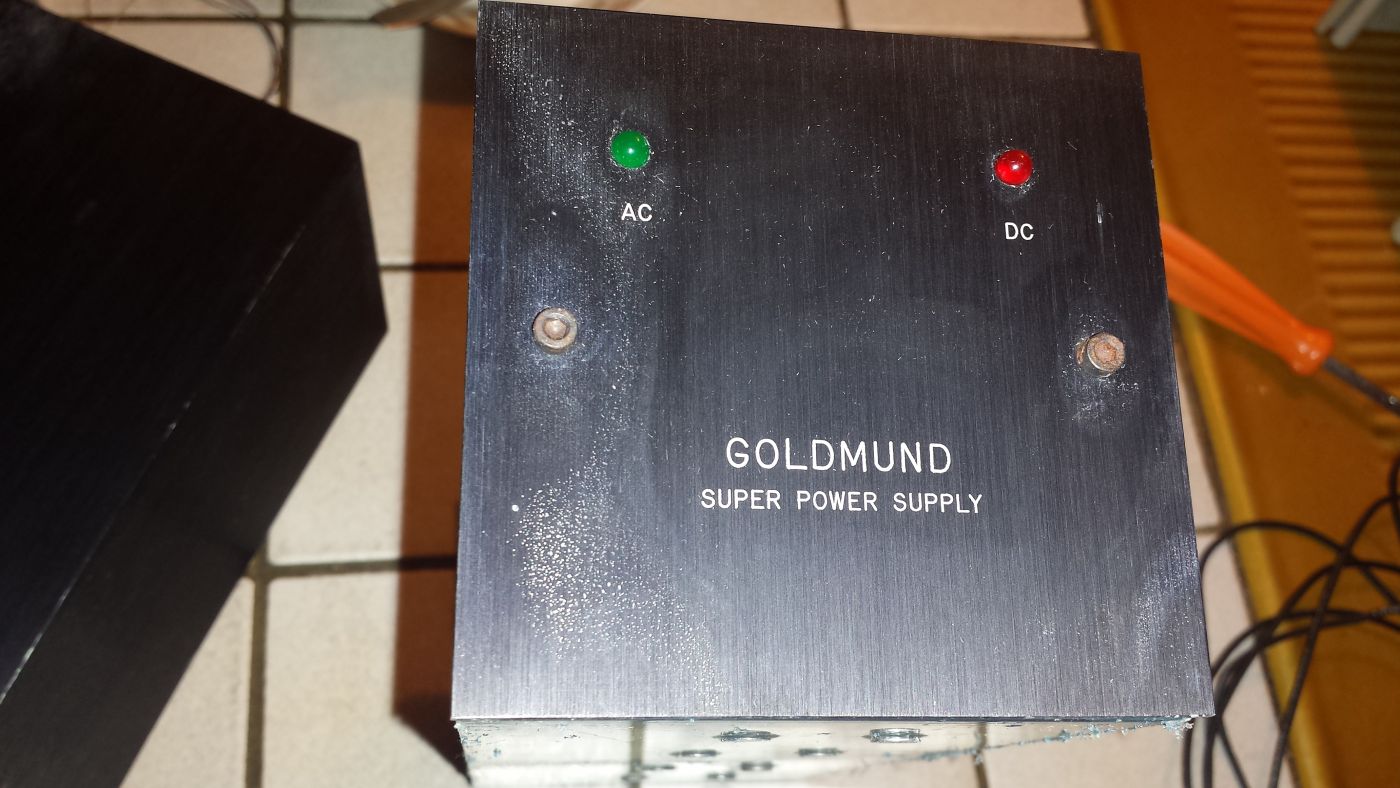

Goldmund avait fait un préampli fonctionnant sur accus ; branché en permanence sur secteur avec recharge déclenchée automatiquement .

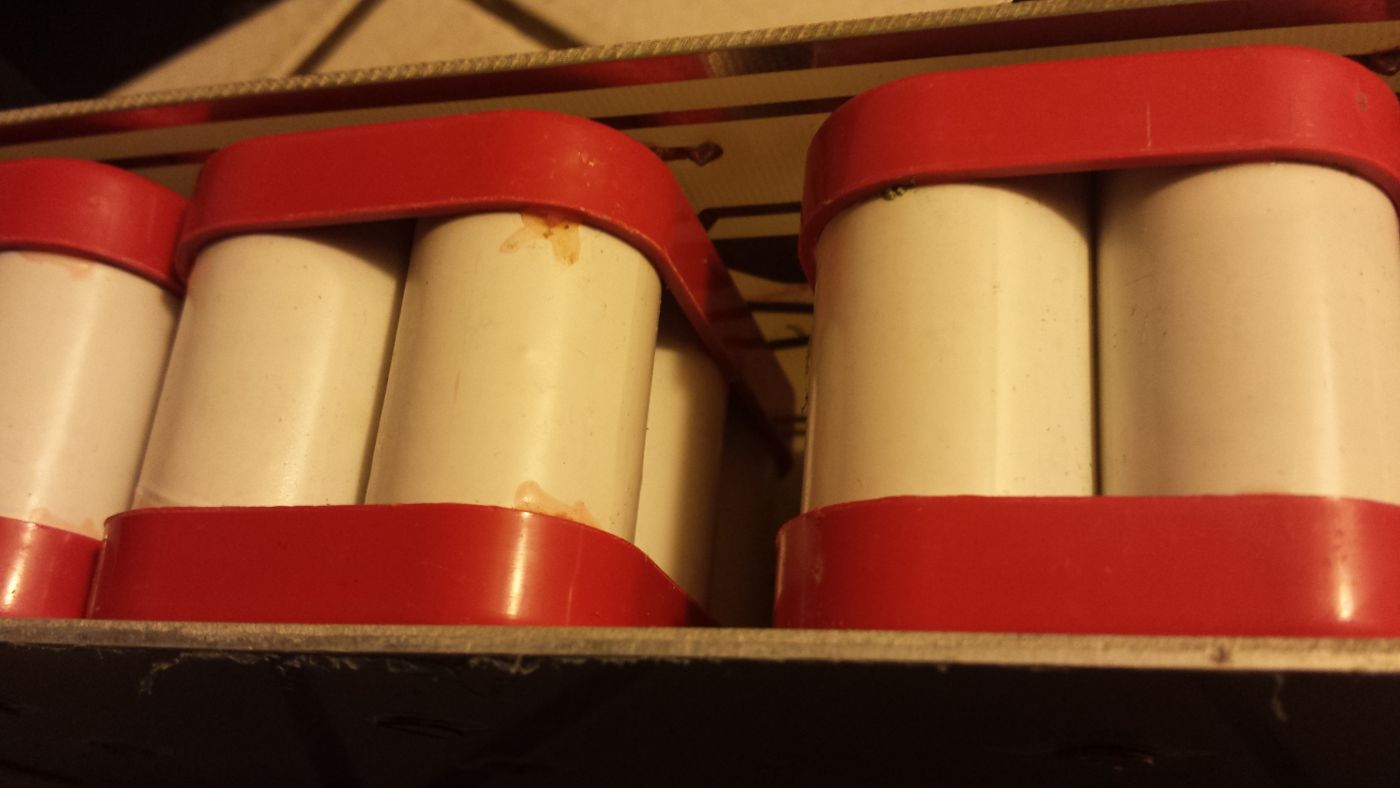

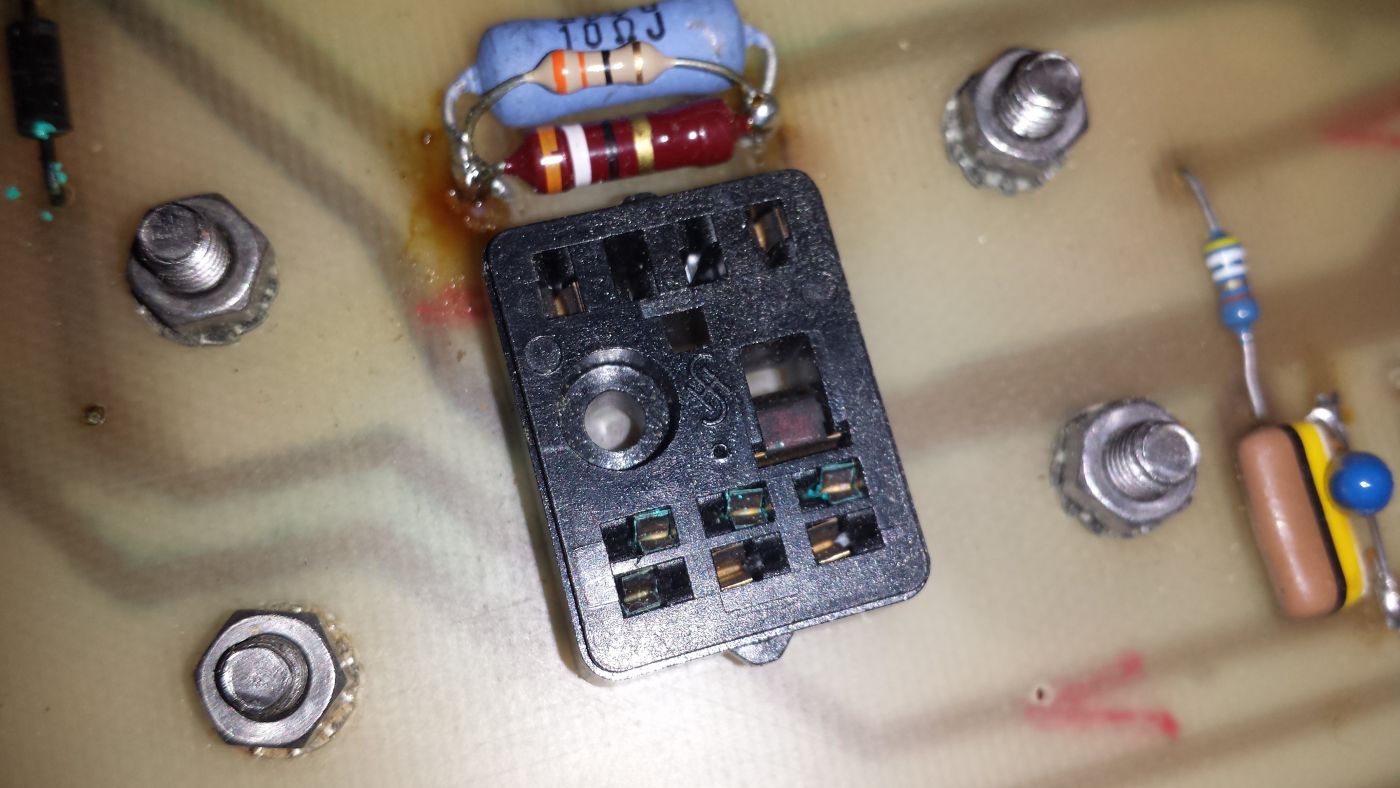

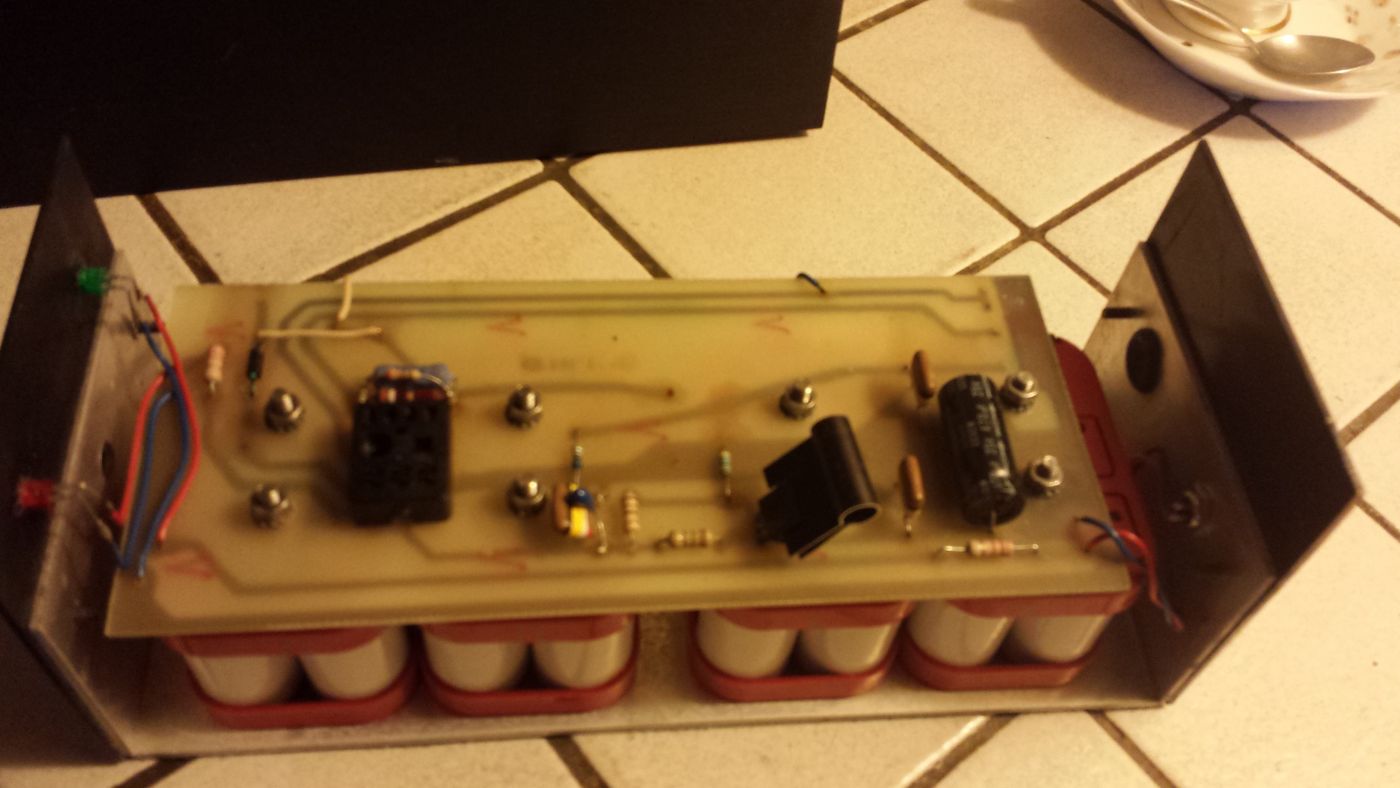

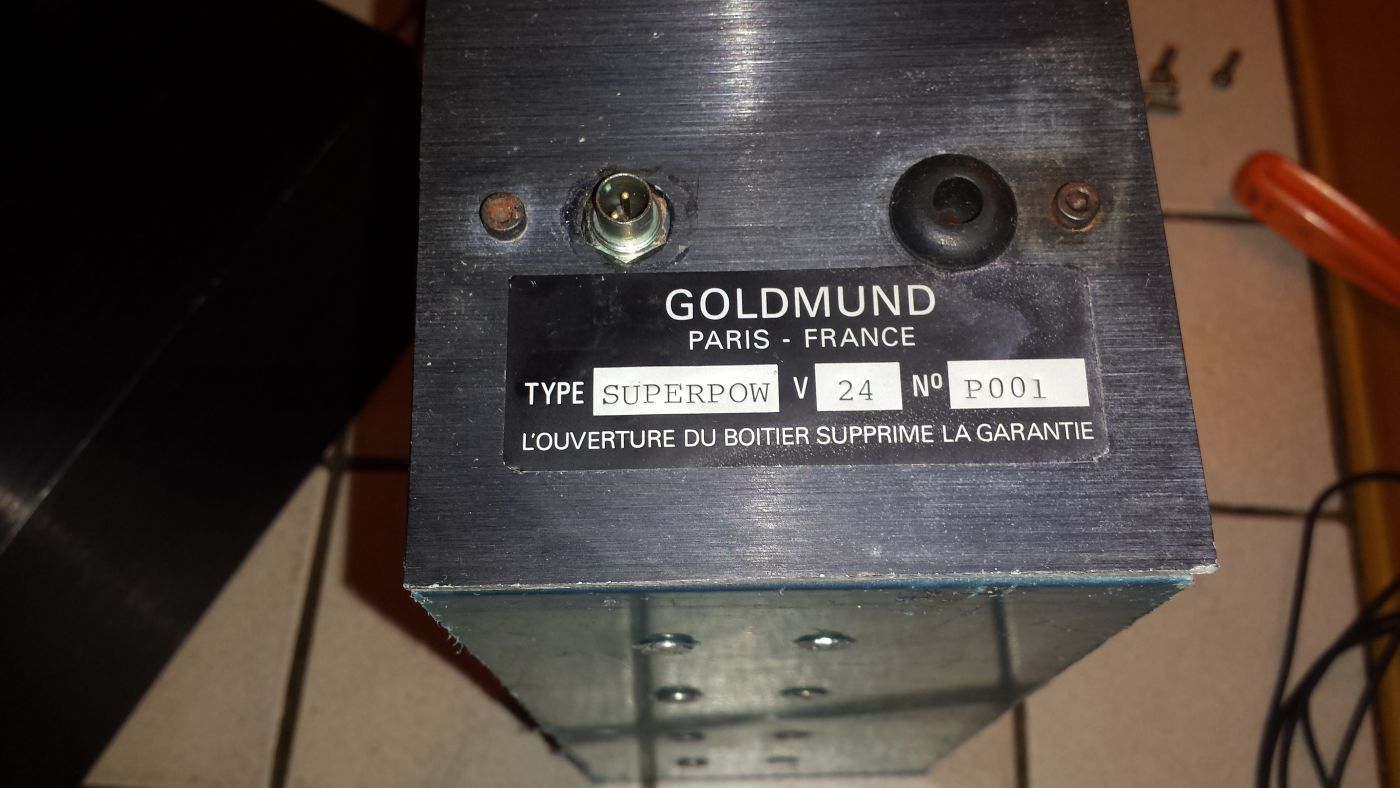

J'ai un exemplaire de cette alim , avec secondaire aussi en 24V DC,. Elle serait à refaire , accus à remplacer par des neufs et manque une partie de l'électronique; ça fait beaucoup...










listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

Goldmund Alimentations 2020 08 Sep 2020 22:27 #45

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6640
  • Remerciements reçus 189
  • Points : 82099
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Très bonne idée les 2 batteries, juste pour comparaison.

La tension d'une batterie décrois, oui, mais pas en début d'utilisation.
Dernière édition: 08 Sep 2020 22:30 par Le bleu.
L'administrateur a désactivé l'accès en écriture pour le public.

Goldmund Alimentations 2020 08 Sep 2020 22:42 #46

  • vincent
  • Portrait de vincent
  • Hors Ligne
  • Dinosaure du galet
  • BiG ONE
  • Messages : 1458
  • Remerciements reçus 16
  • Points : 1553
  • Karma: 0
  • Médaille en chocolat
Une batterie se décharge plus vite qu'une soirée pyjama :-)))
L'administrateur a désactivé l'accès en écriture pour le public.

Goldmund Alimentations 2020 08 Sep 2020 22:58 #47

  • Vador
  • Portrait de Vador
  • Hors Ligne
  • Petit nouveau
  • La force est avec toi.
  • Messages : 9
  • Points : 10
  • Karma: 0
Tu as raison ! mais avec 2 batteries Chargées types voiture 70A/h on peut espérer écouter plusieurs morceaux ! Juste pour faire un essai car pour aller plus loin il faudrait un système de gestion /déconnexion pour effectuer une recharge. C’est le cas avec mon pré pré phono qui est lui aussi sur batteries.
L'administrateur a désactivé l'accès en écriture pour le public.

Goldmund Alimentations 2020 16 Sep 2020 01:01 #48

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2153
  • Remerciements reçus 122
  • Points : 2293
  • Karma: 2
  • Médaille en chocolat
Ca ne vous rappelle pas quelque chose ??? ?-|


L'administrateur a désactivé l'accès en écriture pour le public.

Goldmund Alimentations 2020 16 Sep 2020 07:54 #49

  • vincent
  • Portrait de vincent
  • Hors Ligne
  • Dinosaure du galet
  • BiG ONE
  • Messages : 1458
  • Remerciements reçus 16
  • Points : 1553
  • Karma: 0
  • Médaille en chocolat
Ohhh une alim goldmund !!
L'administrateur a désactivé l'accès en écriture pour le public.

Goldmund Alimentations 2020 17 Sep 2020 13:17 #50

  • Vador
  • Portrait de Vador
  • Hors Ligne
  • Petit nouveau
  • La force est avec toi.
  • Messages : 9
  • Points : 10
  • Karma: 0
Quel genre ? 1A ou autre? Pour que appareil Goldmund ? Pas très compliqué dedans en tous cas et une capacité filtrage plutôt faible en apparence non ?...
L'administrateur a désactivé l'accès en écriture pour le public.

Goldmund Alimentations 2020 17 Sep 2020 13:20 #51

  • Vador
  • Portrait de Vador
  • Hors Ligne
  • Petit nouveau
  • La force est avec toi.
  • Messages : 9
  • Points : 10
  • Karma: 0
Du même genre que celles de Thierry ?
L'administrateur a désactivé l'accès en écriture pour le public.

Goldmund Alimentations 2020 17 Sep 2020 13:22 #52

  • vincent
  • Portrait de vincent
  • Hors Ligne
  • Dinosaure du galet
  • BiG ONE
  • Messages : 1458
  • Remerciements reçus 16
  • Points : 1553
  • Karma: 0
  • Médaille en chocolat
On dirait celle que Thierry a fait faire par un " ingénieur " électronique.. celle qui ne marche pas bien.
Mais je peux me tromper.
?-|
L'administrateur a désactivé l'accès en écriture pour le public.

Goldmund Alimentations 2020 17 Sep 2020 13:34 #53

  • Vador
  • Portrait de Vador
  • Hors Ligne
  • Petit nouveau
  • La force est avec toi.
  • Messages : 9
  • Points : 10
  • Karma: 0
Ah ok affaire à suivre.... intéressant ????
L'administrateur a désactivé l'accès en écriture pour le public.

Goldmund Alimentations 2020 19 Sep 2020 16:36 #54

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3346
  • Remerciements reçus 59
  • Points : 16301
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat

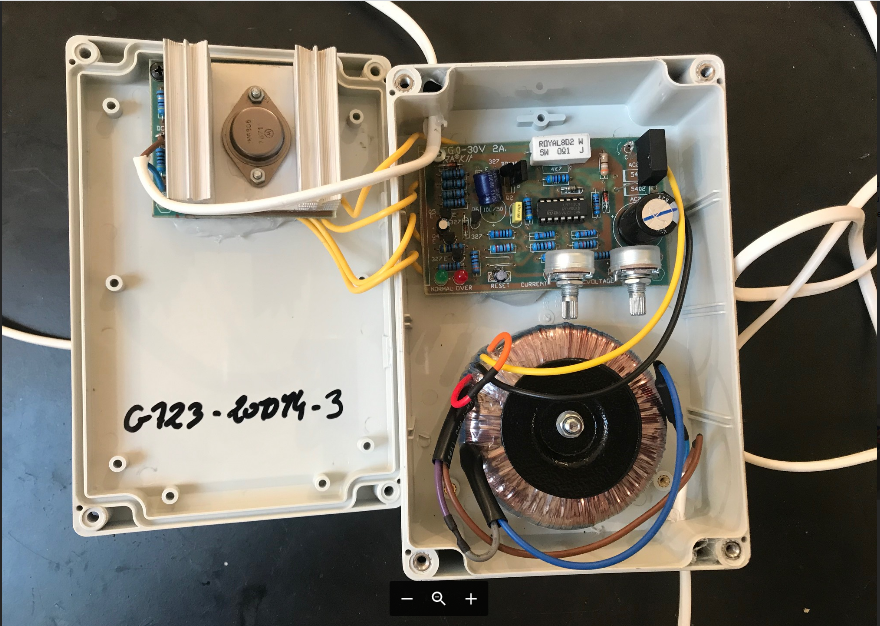

La version 2020 qui a été amplement commentée :


Et comme elle est chez AA ...Ca signifierait le début de la refonte.

Deux remarques à l'attention de Marc :

2200µF pour le gros condo , c'est ce qui a été mis sur les vraies alims Goldmund lors du recapage (ces jours-ci)

Cette alim est destinée aussi bien aux moteurs Pabst qu'aux moteurs JVC ; or pour le Pabst la régulation doit semble-t-il être incluse dans l'alim, (différence avec les circuits du JVC qui la contiennent)
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
Dernière édition: 19 Sep 2020 16:49 par ThierryN.
L'administrateur a désactivé l'accès en écriture pour le public.
